电子镇流器知识（一）一、电子镇流器知识1、概述：20世纪70年代出现了世界性的能源危机，节约能源的紧迫感使许多公司致力于节能光源和荧光灯电子镇流器的研究，随着半导体技术飞速发展，各种高反压功率开关器件不断涌现，为电子镇流器的开发提供了条件，70年代末，国外厂家率先推出了第一代电子镇流器，是照明发展史上一项重大的创新。
由于它具有节能等许多优点，引起了全世界的极大关注和兴趣，认为是取代电感镇流器的理想产品，随后一些著名的企业都投入了相当的人力、物力来进行更高一级的研究与开发。
由于微电子技术突飞猛进，促进了电子镇流器向高性能高可靠性方向发展，许多半导体公司推出了专用功率开关器件和控制集成电路的系列产品，1984年，西门子公司开发出了TPA4812等有源功率因数校正电器IC，功率因数达到0.99。
随后一些公司相继推出集成电子镇流器，89年芬兰赫尔瓦利公司又成功推出可调光单片集成电路电子镇流器，电子镇流器目前在全世界特别是发达国家已全国推广应用。
我国对电子镇流器的研究开发起步较晚，技术起点低，早期对这一产品的难度和复杂性认识不足，专用半导体器件开发未跟上，产品质量过不了关，而且市场极不规范，大量的低价劣质品被抛向市场，使消费者蒙受损失，严重损害了电子镇流器的形象。
90年代后期，由于生产水平有了迅速发展和提高，从电路设计到了电子器件的配套都进入了较成熟阶段，优质产品进入建筑工程，随着我国绿色照明工程的实施，为电子镇流器推广应用铺平了道路，国产电子镇流器必将迅速赶上国际先进水平，在竞争的国际市场中占有一席之地。
2、电感镇流器和电子镇流器的工作原理：为了使荧光灯正常工作，必须满足三个条件：a、灯丝的预热电流或灯丝电流b、高电压启动c、限制工作电流电子镇流器知识（二）当开关闭合电路中施加220V 50HZ的交流电源时，电流流过镇流器，灯管灯丝启辉器给灯丝加热（启辉器开始时是断开的，由于施压了一个大于190V以上的交流电压，使得启辉器内的跳泡内的气体弧光放电，使得双金属片加热变形，两个电极靠在一起，形成通路给灯丝加热），当启动器的两个电极靠在一起，由于没有弧光放电，双金属片冷却，两极分开，由于电感镇流器呈感性，当电路突然中断时，在灯两端会产生持续时间约1ms的600V-1500V的脉冲电压，其确切的电压值取决于灯的类型，在放电的情况下，灯的两端电压立即下降，此时镇流器一方面对灯电流进行限制作用，另一方面使电源电压和灯的工作电流之间产生55。
逆变器、整流器、变压器的工作原理是什么？展开全文针对这个问题，我们可以从它们各自的功能和工作原理来简单了解一下。
一、逆变器、整流器、变压器的功能：逆变器：将直流电转变成交流电。
整流器：将交流电转变成直流电。
变压器：将交流电的电压值或者电流值改变。
二、逆变器的工作原理我们在夜市上看到有些商贩们直接从电动车的电瓶里面接电，然后点亮灯泡的情况，这里面就用到了逆变器（当然，如果直接点亮LED灯，是不需要逆变器的）。
我们知道，灯泡是需要220V交流电的，而电动车的蓄电池单节输出电压是直流12V，所以电动车的输出电压一般是48V（4节蓄电池串联），60V（5节蓄电池串联）等。
那么有人不禁要问，电动车的电源输出是直流，而灯泡需要交流才能工作，他们怎么做到用直流电点亮灯泡呢？其中的奥妙就是逆变器。
逆变器一般由三大部分组成：滤波、逆变桥、逻辑控制等；主要包括输入接口、电压启动回路、MOS开关管、PWM控制器、直流变换回路、反馈回路、LC振荡及输出回路、负载等部分，可分为半桥逆变器、全桥逆变器等。
逆变器的工作原理大致是这样：由控制电路控制整个运行系统，逆变电路完成直流电转到交流电的转换、其次滤波电路把不需要的波信号给滤掉。
1、振荡电路将直流电转换为交流电；2、线圈变压器升压把一些不规则的交流电变成方波交流电。
3、整流电路使得交流电经由方波变为正弦波交流电。
三、整流器的工作原理我们有时候会说，逆变器跟整流器干的活正好相反，上面我们已经了解了逆变器的功能和工作原理，那么整流器的工作原理也就很好理解了：把交流电变成直流电，并且用过滤波电路将直流电中的杂波滤掉，使直流电更稳定。
整流器一般由整流二极管或晶闸管组成交流变直流电路，电容构成滤波电路。
利用二极管的单向导电性，将直流电的正半周或负半周或正负半周的电流转变为方向一样的电流，电容将波动较大的直流电变为稳定的直流电。
滤波电路有好几种形式：电容滤波电路、电感滤波电路、RC滤波电路、LC滤波电路、有源滤波电路等等。

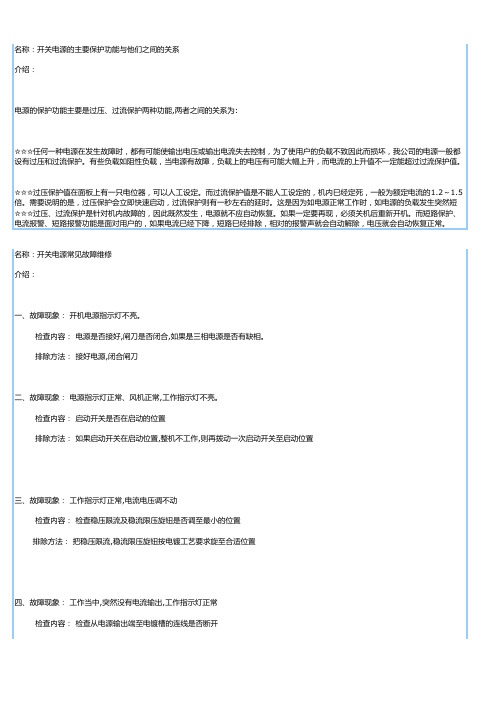

名称：开关电源的主要保护功能与他们之间的关系介绍：电源的保护功能主要是过压、过流保护两种功能,两者之间的关系为:☆☆☆任何一种电源在发生故障时，都有可能使输出电压或输出电流失去控制，为了使用户的负载不致因此而损坏，我公司的电源一般都设有过压和过流保护。
有些负载如阻性负载，当电源有故障，负载上的电压有可能大幅上升，而电流的上升值不一定能超过过流保护值。
此种情况宜用过压保护，例如工作在12V，可将电压保护值调至15V，如果电源故障只要电压升至15V时，电源会自☆☆☆过压保护值在面板上有一只电位器，可以人工设定。
而过流保护值是不能人工设定的，机内巳经定死，一般为额定电流的1.2～1.5倍。
需要说明的是，过压保护会立即快速启动，过流保护则有一秒左右的延时。
这是因为如电源正常工作时，如电源的负载发生突然短路，此时电源输出的瞬间电流是数倍或数十倍的额定电流值，可以认为是一个电流冲击，远远超过过流保护的数值，☆☆☆过压、过流保护是针对机内故障的，因此既然发生，电源就不应自动恢复。
如果一定要再现，必须关机后重新开机。
而短路保护、电流报警、短路报警功能是面对用户的，如果电流巳经下降，短路巳经排除，相对的报警声就会自动解除，电压就会自动恢复正常。
名称：开关电源常见故障维修介绍：一、故障现象：开机电源指示灯不亮。
检查内容：电源是否接好,闸刀是否闭合,如果是三相电源是否有缺相。
排除方法：接好电源,闭合闸刀二、故障现象：电源指示灯正常、风机正常,工作指示灯不亮。
检查内容：启动开关是否在启动的位置排除方法：如果启动开关在启动位置,整机不工作,则再拨动一次启动开关至启动位置三、故障现象：工作指示灯正常,电流电压调不动检查内容：检查稳压限流及稳流限压旋钮是否调至最小的位置排除方法：把稳压限流,稳流限压旋钮按电镀工艺要求旋至合适位置四、故障现象：工作当中,突然没有电流输出,工作指示灯正常检查内容：检查从电源输出端至电镀槽的连线是否断开排除方法：更换或重新连接好连接线五、故障现象：工作当中,突然没有电流输出,保护指示灯闪烁检查内容： 1、检查工作环境温度是否过高，风机是否正常工作排除方法：排除风机故障，改善通风条件检查内容： 2、判断是否瞬间过流保护排除方法：按开机程序重新开机,电源能否正常工作检查内容： 3、输入电压是否正常,有无过压,欠压,三相输入时有无缺相排除方法：排除配电线路供电故障后,按开机程序重新开机检查内容： 4、检查电源整流管有无短路排除方法：更换整流管检查内容： 5、检查功率器件有无损坏,输入整流模块有无损坏排除方法：更换同型号的功率器件,并检查驱动电路有无损坏,有则更换,更换输入电镀整流器模块。
电子镇流器工作原理电子镇流器是一种用于调节电流和保护电路的电子设备。
它可以将电源电压转换为适合负载的电流，并提供稳定的电流输出。
本文将详细介绍电子镇流器的工作原理，包括其组成部份、工作原理和应用。
一、组成部份电子镇流器通常由以下几个主要部份组成：1. 输入电源：电子镇流器需要接受来自电网的交流电源，通常为220V或者110V的电压。
2. 整流电路：整流电路用于将交流电源转换为直流电源。
它通常由整流桥或者整流二极管组成。
3. 滤波电路：滤波电路用于平滑直流电源，以减小电流波动。
它通常由电容器和电感器组成。
4. 控制电路：控制电路用于监测负载电流，并根据需要调节输出电流。
它通常由微控制器或者集成电路组成。
5. 输出电路：输出电路将调节后的电流提供给负载。
它通常由功率晶体管或者MOSFET组成。
二、工作原理电子镇流器的工作原理可以分为以下几个步骤：1. 输入电源接入：将电子镇流器的输入端连接到电网，使其接收交流电源。
2. 整流转换：交流电源经过整流电路，将其转换为直流电源。
3. 滤波平滑：直流电源经过滤波电路，去除电流波动，使其更加稳定。
4. 控制调节：控制电路监测负载电流，并根据需要调节输出电流。
通过控制电路中的微控制器或者集成电路，可以实现对输出电流的精确控制。
5. 输出供电：调节后的电流通过输出电路提供给负载，以满足其需求。
三、应用电子镇流器具有广泛的应用领域，包括但不限于以下几个方面：1. 照明：电子镇流器可以用于LED灯具、荧光灯等照明设备，提供稳定的电流输出，延长灯具寿命。
2. 电子设备：电子镇流器可以用于电视、电脑显示器等电子设备的电源供应，保护设备免受电压波动的影响。
3. 工业控制：电子镇流器可以用于工业设备的电源调节，确保设备正常运行，并提供电流保护。
4. 太阳能发电：电子镇流器可以用于太阳能发电系统中，将太阳能电池板产生的直流电转换为交流电，以供电网使用。
总结：电子镇流器是一种重要的电子设备，通过将电源电压转换为适合负载的电流，并提供稳定的电流输出，保护电路和延长设备寿命。
电子镇流器原理与维修节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。
节能灯的故障大部分出在电子镇流器。
现介绍常见故障的修理方法。
由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。
首先应进行外观检查，然后可通电检测。
加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。
用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。
图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。
C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。
触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。
对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。
一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。
常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c极导通的就有高电压，要注意绝缘并防止极间短路。
几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。
2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。
此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。
电子镇流器工作原理电子镇流器是一种用于电子设备的电源管理器件，它的主要功能是将交流电转换为直流电，并稳定输出给电子设备供电。
在本文中，我们将详细介绍电子镇流器的工作原理。
一、背景介绍在现代电子设备中，很多设备需要直流电才能正常工作，而市电是交流电，因此需要将交流电转换为直流电。
传统的方法是使用线性电源，但线性电源效率低下，体积大，产生的热量也较多。
电子镇流器则是一种更加高效、紧凑的选择。
二、工作原理电子镇流器的工作原理可以简单分为三个阶段：整流、滤波和稳压。
1. 整流电子镇流器的第一个阶段是整流，它将交流电转换为脉冲形式的直流电。
通常使用的整流电路有两种类型：单相整流和三相整流。
单相整流适用于家庭电器等小功率设备，而三相整流适用于大功率设备，如工业设备。
2. 滤波在整流后，脉冲形式的直流电还存在着较大的纹波，需要进行滤波处理。
滤波电路通常由电容器和电感器组成，它们能够平滑输出电流，减小纹波的幅度，使输出电压更加稳定。
3. 稳压滤波后的直流电压仍然有一定的波动，需要进行稳压处理，以确保输出电压的稳定性。
稳压电路通常由稳压二极管、稳压管或稳压芯片组成。
这些元件能够自动调整电流和电压，使输出电压保持在设定的范围内。
三、特点和优势电子镇流器相比传统的线性电源具有以下特点和优势：1. 高效率：电子镇流器的转换效率通常可以达到90%以上，远高于线性电源的效率。
这意味着更少的能量损耗，更低的发热量。
2. 尺寸小：电子镇流器采用集成电路和高频开关技术，可以实现紧凑的设计，适用于空间有限的应用场景。
3. 可调性：电子镇流器可以通过调整电路参数来实现输出电压的调节，以满足不同设备的需求。
4. 保护功能：电子镇流器通常具有过流保护、过热保护和短路保护等功能，可以保护电子设备免受电源问题的损害。
5. 长寿命：由于电子镇流器的高效率和保护功能，它们通常具有较长的使用寿命，能够稳定可靠地为电子设备供电。
四、应用领域电子镇流器广泛应用于各种电子设备中，包括但不限于以下领域：1. 家用电器：电视、电脑、手机充电器等。
整流器工作原理桥式整流器原理电路桥式整流电路(如图5—5所示)是使用最多的一种整流电路。
这种电路，只要增加两只二极管口连接成”桥"式结构，便具有全波整流电路的优点,而同时在一定程度上克服了它的缺点。
图5—5（a）为桥式整流电路图（b）为其简化画法式整流电路的工作原理如下：e2为正半周时，对D1、D3和方向电压，Dl，D3导通；对D2、D4加反向电压,D2、D4截止。
电路中构成e2、Dl、Rfz、D3通电回路，在Rfz，上形成上正下负的半波整洗电压，e2为负半周时,对D2、D4加正向电压，D2、D4导通;对D1、D3加反向电压，D1、D3截止。
电路中构成e2、D2Rfz、D4通电回路,同样在Rfz上形成上正下负的另外半波的整流电压。
以上两种工作状态分别如图5-6（a)和（b)所示.图5-6 桥式整流电路的工作原理示意图如此重复下去，结果在Rfz,上便得到全波整流电压。
其波形图和全波整流波形图是一样的。
从图5—6中还不难看出，桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值，比全波整流电路小一半。
桥式整流电路的整流效率和直流输出与全波整流电路相同,变压器的利用率最高。
现在常用的全桥整流，不用单独的四只二极管而用一只全桥，其中包括四只二极管，但是要标清符号，有交流符号的两端接变压器输出，+、-两端接入整流电路.需要特别指出的是,二极管作为整流元件，要根据不同的整流方式和负载大小加以选择。
如选择不当,则或者不能安全工作,甚至烧了管子;或者大材小用，造成浪费。
表5—1所列参数可供选择二极管时参考。
另外,在高电压或大电流的情况下,如果手头没有承受高电压或整定大电滤的整流元件，可以把二极管串联或并联起来使用。
图5—7示出了二极管并联的情况：两只二极管并联、每只分担电路总电流的一半口三只二极管并联，每只分担电路总电流的三分之一。
总之，有几只二极管并联，流经每只二极管的电流就等于总电流的几分之一。
整流器的原理和维修技巧整流器是一种电子器件，用于将交流电转换为直流电。
它在电子设备和电路中起着重要作用。
整流器的原理和维修技巧对于电子工程师和电路技术人员来说是至关重要的。
下面将介绍整流器的原理和维修技巧。
整流器的主要工作是将交流电转换为直流电。
它通过使用二极管（常规整流器）或晶体管（电子整流器）来实现这一功能。
1.半波整流器:半波整流器是一种最简单的整流器。
它只使用一个二极管来将交流电转换为直流电。
当输入电压是正弦波时，二极管只允许正半个周期的电流流过，将负半个周期的电流阻断。
因此，输出电流是脉冲形式的，仅有正半个周期的电流。
2.全波整流器:全波整流器使用两个二极管来将交流电转换为直流电。
它的工作原理是通过两个二极管分别整流正半个周期和负半个周期的电流，并将它们叠加在一起，使输出电流成为全波。
3.桥式整流器:桥式整流器也是一种全波整流器。
它使用四个二极管来实现电流的整流。
桥式整流器的工作原理是通过适当的组合使得输出电流始终是正向的，无论输入电压的极性如何。

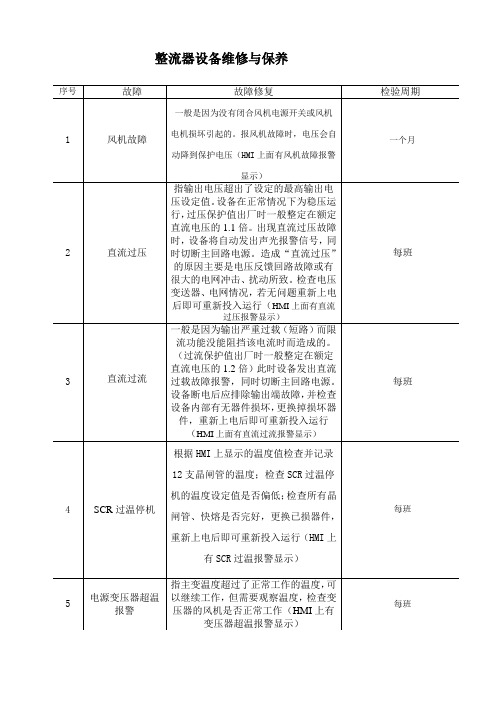

整流器的维修技巧:当整流器出现故障时，我们需要进行维修。
以下是一些整流器维修的技巧:1.检查电源电压:首先需要检查整流器的电源电压是否正常。
可以使用多用途测试仪来测量电源电压。
如果电源电压不正常，则可能是电源故障导致的整流器问题。
2.检查元件的连接和焊接情况:检查整流器电路中的元件连接和焊接情况。
可能出现的问题包括松动的连接、断路、短路和焊接不良等。
使用放大镜和多用途测试仪来检查元件连接和焊接情况。
3.更换损坏的元件:如果发现整流器电路中的元件损坏，需要及时更换它们。
可以使用万用表来测试元件，以确定其是否正常工作。
然后使用焊接工具来更换损坏的元件。
4.检查散热器:整流器在工作时会产生热量。
因此，散热器的正常运作非常重要。
检查散热器是否堵塞，清洁它以确保散热正常。
5.检查电路板和连接器:检查整流器电路板和连接器的状况。
可能出现的问题包括损坏的电路板、松动的连接器和断开的连线。
在采用交流发电机的电源系统中，整流器是该系统的重要组成部分。
整流器实际上是一个硅二极管或由几个硅二极管组成，它的外形、结构和符号如图1所示。
硅二极管则由一个PN 结加上电极引线和外壳所构成，它的两个电极，正极接P型区，负极接N 型区。
一、整流器的作用整流器用在交流发电机电源系统中，其作用一是将交流发电机产生的交流电变为直流电，以实现向用电设备供电和向蓄电池充电；二是限制蓄电池电流倒流回发电机，保护发电机不被逆电流烧坏。
硅二极管具有单向导电的特性，即在硅二极管两端加上一定的电压（电源正极接二极管正极，电源负极接二极管的负极）时，二极管就导通，有电流流过，反之，二极管不导通，无电流通过。
这样，电流只能从一个方向通过。
人们利用二极管的这个特性，制成整流器。
当给整流器加上交流电压时，只允许交流电的正半周通过，而负半周不通过，因此在整流器的负端便输出脉动直流电。
二、整流器的种类及结构1. 单相半波整流器图2所示是单相半波整流电路图，它由磁电机、整流器、用电设备和蓄电池组成。
当永久磁铁旋转时，产生旋转磁场，定子绕组切割磁力线后便产生交流电压，由一个硅二极管完成半波整流，整流后的直流（脉动）电供给用电设备和向蓄电池充电。
铃木A100 、AX100 、TR125 及雅马哈DX100 等型号的摩托车均采用这种电路。
这是最简单的整流电路。
2. 单相全波桥式整流器幸福XF250C 、D 型摩托车采用的电源电路为单相桥式整流电路，如图3所示。
封装在散热片内的四只硅二极管组合成单相全波桥式整流器。
当发电机输出交流电时，在交流电的正半周（A正 B 负），电流从A端、二极管VD3 、蓄电池正极、负极、二极管VD2 到 B 端；在负半周时（A负 B 正），电流从 B 端、二极管VD1 、蓄电池正极、负极、二极管VD4 到A端。
幸福XF250 系列摩托车用电设备均使用直流电，因此供电电流、电压要相应地提高一些，利用全波桥式整流器完全可以胜任这一点。
3. 三相全波桥式整流器三相交流发电机配用的整流器是三相全波桥式整流器，电路如图4所示。
整流器由六只大功率硅二极管（VD1 ～VD6 ）组成，其中三个正极管（VD1 ～VD3 ），三只负极管（VD4 ～VD6 ），分别用不同色点区分或管壳上有“+ ”、“- ”标记。
VD7 、VD8 、VD9 为三只小功率硅二极管，专用于向发电机激磁绕组提供激磁电流，因此称为激磁二极管。
VD10 、VD11 与发电机中性点相接，用以提高发电机输出功率。
有些整流器未使用这两只小功率二极管。
整流器的工作过程如图5所示。
相位依次相差120°的三相交流电，在0 ～1 时刻，C 相电动势为正， B 相为负，A相为零到正，但很小，二极管VD3 、VD5 工作，电流从 C 相绕组流出，经过VD3 、用电设备、VD5 流回 B 相；在 1 ～ 2 时刻，A相电动势为正， B 相为负，VD1 、VD5 工作，电流从A相绕组流出，经VD1 、用电设备、VD5 流回B 相；在 2 ～ 3 时刻，A相电动势为正，C 相为负，VD1 、VD6 工作，电流从A相绕组流出，经VD1 、用电设备、VD6 流回 C 相绕组。
依此类推，可得出后几个时刻中整流器的工作情况。
由以上分析可知，电路中的六只二极管（VD1 ～VD6 ）是成对轮流导通的，而且在某一时刻，只有两只二极管在工作，即一只正管，一只负管。
三相交流电经过整流，变为脉动直流电，波形见图6。
但它的脉动很小，完全能够满足用电设备的要求。
各种整流器所用的硅二极管，根据电路要求其型号各不相同，其额定整流电流、反向工作电压也不相同。
单相半波整流器硅二极管的额定整流电流为5A以上，反向工作电压不得低于100V。
单相全波桥式整流器中每个硅二极管的额定整流电流应大于5A，反向工作电压不得低于200V 。
三相全波桥式整流器的六只大功率硅二极管的型号为ZQ15 ，其额定整流电流为15A，反向工作电压大于200V ；其余五只小功率硅二极管的额定整流电流不应低于1A，反向工作电压应大于400V ，如2CZ85F 、IN4007 等均可使用。
硅整流二极管根据电路要求需严格选用，如果参数达不到要求，在使用中极易损坏，从而影响整个整流器以及电源电路的正常工作。
6三、整流器的常见故障整流器在使用过程中容易出现故障，即硅二极管短路、漏电或断路等。
这些故障的产生，都会引起整流器工作不正常，甚至不能工作。
1. 二极管短路二极管内部击穿短路，变为导体，磁电机工作时整流器没有直流输出，从而不能向用电设备供电和向蓄电池充电，同时会使蓄电池电流倒流回发电机，造成发电机绕组烧坏。
2. 二极管漏电二极管正、反向电阻相差太小，会产生漏电现象，使整流输出的直流电压降低，因此达不到满意的整流效果。
3. 二极管断路二极管内部断路，交流电正半周不能通过，从而起不到整流作用，整流器输出端无电压，致使蓄电池电压逐渐下降，用电设备不能正常工作。
四、整流器的故障检查方法如果发现整流器出现故障，应对其进行检查。
整流器的主要故障是二极管损坏。
在检查二极管时，常用如下方法。
1. 直观检查法用眼直接观察二极管外壳是否有烧焦、裂缝等现象。
如有上述现象说明二极管损坏。
2. 手摸检查法对可疑二极管用手指触摸其外壳，如果感觉管壳温度过高，甚至发烫，说明此二极管已击穿或严重漏电。
3. 试灯检查法用蓄电池作电源，取一只仪表灯泡（灯泡额定电压应与蓄电池电压相等），对硅二极管进行单向导电性能检查。
方法见图7所示：在蓄电池正负极上各接一根导线，使其通过试灯交替地接在硅二极管的两电极上，这样测试两次。
如果试灯一次亮一次不亮，说明这只硅二极管是良好的；如果两次都亮，说明硅二极管已击穿短路不能使用；如果两次测试试灯全不亮，说明硅二极管内部断路而损坏。
4. 万用表检查法将万用表置于欧姆挡，测硅二极管的电阻值，然后将正负表笔对调一下再测一次。
若两次测得的电阻一大一小，且大的那一次趋于无穷大，而小的那一次几乎接近零，那么这只二极管是好的，见图8 。
在测量的同时还可以知道二极管两端的正负。
当指针指示小阻值时负表笔接的那一端为二极管的正极。
两次测量可能出现下面几种情况：（1 ）一次接近无穷大（10kΩ以上），而一次较小（10Ω以下），说明这只二极管是良好的。
（2 ）两次都为无穷大（表针不动），说明这只二极管已断路。
（3 ）两次都很小（表针指示近似零），说明这只二极管已短路。
（4 ）两次阻值都一样（或大或小），说明这只二极管无整流作用。
（5 ）两次测量的电阻值相差不太大，即为反向漏电，说明这只二极管整流性能不好。
（6 ）测量时电阻值不稳定，说明这只二极管内部接触不良。
在用万用表测量整流器二极管时，应拆开整流器与定子绕组及其他电气设备的连接线（尤其是蓄电池火线），以免测量时有误或将万用表烧坏。
五、整流器的使用整流器结构简单，维修方便。
若能正确使用，不但故障少且寿命长。
如果使用不当，则会很快损坏。
因此，在日常使用时应注意以下几点。
（1 ）使用硅整流器的电源电路，均为负极搭铁。
蓄电池搭铁极性必须与此相同，否则，蓄电池将通过二极管放电，使二极管立即烧坏。
（ 2 ）发电机工作时，不要用试火的方法检查硅整流器，否则容易损坏硅二极管。
（ 3 ）发电机不充电或充电电流很小时，应及时排除故障，否则会因一个二极管损坏而造成其他二极管或发电机绕组损坏。
（ 4 ）在检查整流器故障时，不允许用兆欧表或220V 交流电，否则会烧坏硅二极管。
（ 5 ）不允许在长时间拆除蓄电池或蓄电池接触不良的情况下让整流器工作。
因为蓄电池拆除后，当断电器触点断开时，低压线圈会产生300V 左右的自感电动势，这个电动势很容易击穿整流器。
（ 6 ）整流器必须在通风良好的条件下使用，并按规定装好散热片；经常保持整流器表面干净，不允许有油污、泥土等。
（7 ）在更换已损坏的硅二极管时，电烙铁功率不应大于45W ，且焊接时间不宜太长，必要时需用镊子将二极管（引线）夹住以便散热，否则会损坏二极管。
（8 ）用其他型号的硅二极管代替损坏的硅二极管时，其额定整流电流、反向工作电压均不能低于原二极管的各项参数。
（9 ）更换三相全波桥式整流器的大功率硅二极管时，必须使所换硅二极管与原来的硅二极管极性相同。
硅二极管装入座孔后，必须是紧配合，不应松动，以免与座孔接触不良影响散热而烧坏硅二极管。
如果座孔太松，可用适当厚度的紫铜皮垫在硅二极管底座周围。
如果太紧可用铰刀将座孔适当铰大一些。
（10 ）更换其他小功率硅二极管时要注意极性，应将二极管的正极接交流电，这时负极将输出直流电。
六、整流器故障排除实例实例一：一辆铃木AX100 型摩托车，前大灯亮度严重不足，且喇叭声音沙哑。
根据现象分析：发电机发电不足、照明线路有故障及未使用规定规格的灯泡等，都会造成前大灯亮度不足。
打开前大灯，检查灯泡正常，用万用表交流电压挡测灯泡底座电压，不足4V 。
从发电机照明线圈输出端（黄色导线）测电压，仍在4V 以下，怀疑照明线圈有匝间短路现象，但经检查正常。
结合喇叭声音沙哑现象继续分析检查，怀疑是发电机对蓄电池不充电。
断开整流器的一条引线，这时发现大灯亮度增加，断定是整流器有问题。
将整流器取下，测正、反向电阻值，发现硅二极管正向电阻值和反向电阻值均接近零，说明硅二极管短路。
更换一新的整流器，故障排除。
实例二：一辆幸福XF250C型摩托车不能启动，按电喇叭按钮无声音。
经检查发现蓄电池电量严重不足。
更换一新蓄电池后，启动发动机，使发动机转速在2000r/min 左右（粗略估计）时，瞬间断开蓄电池一引线，发动机立即熄火。
由此怀疑是发电机没有输出交流电或整流器有故障。
将整流器各引线断开，测量整流器各二极管，发现有两个二极管已击穿。
更换一新的整流器后，故障排除。
实例三：一辆湘江750 型边三轮摩托车，无论发电机转速高低，充电指示灯均不熄灭。
湘江750 型摩托车采用的是激磁式交流发电机，发动机刚启动时，发电机磁场电压由蓄电池经电压调节器，充电指示灯供给；发电机电压升高后，改经整流器和电压调节器供给。
发动机以中、高速运转时，如果指示灯不熄灭，说明充电系统有故障。
检查电压调节器，发电机均未发现问题。
最后断定是整流器有故障。
取下整流器，用万用表测整流器各硅二极管的正、反向电阻值，发现三个激磁二极管有两只击穿短路。
激磁二极管击穿损坏后，发电机磁场电压为零，所以发电机不发电。
将损坏的两只二极管取下，用1N4007 整流二极管代替，故障排除。
