电子技术课程设计报告 水位控制器

河南机电高等专科学校电子技术课程设计报告设计课题：水位控制器题目：水位控制器一、设计任务与要求(1)任务：设计一种可自动控制水面高度的水位控制器。

(2)水位控制器性能要求：工作温度范围：-40℃～+50℃。

连续工作时间：可24小时连续工作。

水位探头线长度小于1.5米（过长的话容易引入无线电干扰信号，而使系统无法正常工作）。

具有自动启动水泵抽水的功能。

二、方案设计与论证2.1 簧管触发双稳态水位控制器簧管触发双稳态电路来控制水泵，干簧管A用于低水位检测，千簧管B用于高水位检测。

刚接通电源时，只要水位不在最高位置，电路即会处于V2饱和导通、V3截止的状态，继电器K吸合，其常开触头接通水泵电动机的工作电源，水泵开始抽水。

当水箱内水位上升至最高水位时，水上的浮体 (内有磁铁)靠近干簧管B，在磁场的作用下，干簧管A内部的常开触头接通，使V4导通，V3和V2截止，K释放，水泵停止抽水。

当水位降至低水位时，干簧管A的常开触头在浮体内磁铁的磁场作用下接通，使Vl导通，V2饱和导通，V3截止，K吸合，水泵又开始抽水。

如此周而复始，使水箱内水位始终在高水位与低水位之间升降变化。

2.2三相水位控制器三相水位控制器原理如图2接通刀开关Q，按动S2后，KM通电吸合，其常开触头吸合水泵电动机通电工作。

与此同时，相线L2与零线N之间的220V交流电压经Cl降压、VDl和VD2整流、VS稳压及C2滤波后，产生9V直流电压。

该电压一路直接加至IC的l脚 (输入端);另一路经R2和电极a、b之间水的电阻加至IC1的5脚 (控制端)，使IC内部的电子开关接通，其2脚的输出电压经R4将VLC内部的发光二极管点亮，VLC内部的光敏晶体管导通，其发射极输出的高电平通过V加至VT的门极，使VT受触发而导通，中间继电器KA通电吸合，其常开触点接通，使KM在S2松开复位后仍锁定为吸合状态。

水被抽干后，电极a,b之间的阻值增大，使IC的5脚变为低电平，其内部的电子开关断开，VLC 和VT截止，KA和KM断电释放，水泵电动机M停止工作。

水位控制器课程设计一、课程目标知识目标：1. 理解水位控制器的基本原理与功能，掌握水位控制系统的组成及各部分作用。

2. 学会水位控制器的安装、调试与维护方法，了解不同类型水位控制器的适用场景。

3. 掌握水位控制器的相关计算，能够根据实际需求进行参数调整。

技能目标：1. 培养学生动手实践能力，能够独立完成水位控制器的组装、调试与故障排查。

2. 提高学生问题解决能力，能够运用所学知识分析和解决实际生活中的水位控制问题。

3. 培养学生团队协作能力，通过小组合作完成水位控制系统的设计、安装与调试。

情感态度价值观目标：1. 培养学生对水位控制技术的兴趣，激发学生探索自然科学的精神。

2. 增强学生的环保意识，认识到水资源合理利用的重要性。

3. 培养学生严谨的科学态度和良好的工程伦理，遵循安全规范，尊重知识产权。

本课程针对初中年级学生设计，结合学生年龄特点，注重理论与实践相结合，以激发兴趣、培养动手能力和问题解决能力为主。

课程目标明确，可衡量，便于学生和教师在教学过程中进行有效评估和调整。

通过本课程的学习，使学生能够掌握水位控制器的基本知识，具备一定的实践操作能力，并在情感态度价值观方面得到全面发展。

二、教学内容1. 水位控制器基础知识- 水位控制原理- 水位控制器分类及特点- 水位控制器在生活中的应用案例2. 水位控制器结构与组成- 探测器、控制器、执行器的功能与工作原理- 水位控制器的电路图解析- 各组成部分的相互关系及作用3. 水位控制器安装与调试- 安装位置选择与注意事项- 调试方法及步骤- 常见故障排查与处理方法4. 水位控制器参数计算与调整- 参数计算方法- 参数调整原则- 实际应用中的参数优化5. 水位控制系统设计与应用- 设计原则与步骤- 系统安装与调试- 应用案例分析教学内容根据课程目标进行选择和组织，确保科学性和系统性。

教学大纲明确，包括水位控制器的基础知识、结构与组成、安装与调试、参数计算与调整以及水位控制系统的设计与应用。

水位控制电路设计一、设计要求1、控制器能准确测量出水箱内的水位；2、当池中水位低于设定点时水泵自动抽水；3、当水位到达设定点时水泵自动停止。

二、设计目的实现当池中水位低于设定点时水泵自动抽水，当水位到达设定点时水泵自动停止。

三、技术指标设五个水位分别为：最低水位、水箱1/3处，水箱1/2处、水箱3/4处、最高水位。

五个发光二极管分别对应以上不同的水位。

在水箱中插入一根绝缘棒，在绝缘棒对应位置上按上五个电极，拉出五根导线连在发光二极管上，并提供电源。

若水位满过探头电极，利用不纯净水导电这一性质，电路导通，对应的发光二极管亮。

利用水位是否满过电极控制水泵工作，实现自动供水功能。

设水箱1/2处为水位下限点A，设水箱最高水位为上限B，当水位高于B点时，利用设计电路使水泵不导通，当水位低于B点时，水泵通过设计电路导通工作。

导通关断工作可利用继电器、三极管等元件进行。

四、设计方案方案一、本电路用一块555时基电路和少量外围元件，依靠电平变化来触发翻转使J吸合或释放控制电机工作。

当水位低于B点时，Ic(555)②、⑥脚电压小于1／3Vcc③脚为高电平，J吸合抽水机工作。

当水位升至a点时，②、⑥脚为高电平，③脚为低电平，J释放抽水停止，在此由R1使水位保持在A、B两点之间。

重要部位就是A、B两接点。

为了防止氧化，我用炭棒作接点材料。

要使这两点悬空离池边3～10cm，c点用螺栓固定在水泵或水管任一部位。

方案二、在水箱绝缘棒最低水位处设一个C点，C点连接电源。

当水位低于A 点或者在A、B之间的时候，利用与非门、三极管和继电器接通水泵，当水位处于B点时，A、B进入与非门，与非门输出为高电平，通过继电器导通水泵。

方案二容易成功，我们选择了方案二五、单元设计电路与参数计算一、电路与参数计算图1是控制器电路图，在水箱中有两只检测探头"A"和"B"，其中"A"是下限水位探头，"B"是上限水位探头，12V直流电源接到探头"C"，它是水箱中储存水的最低水位。

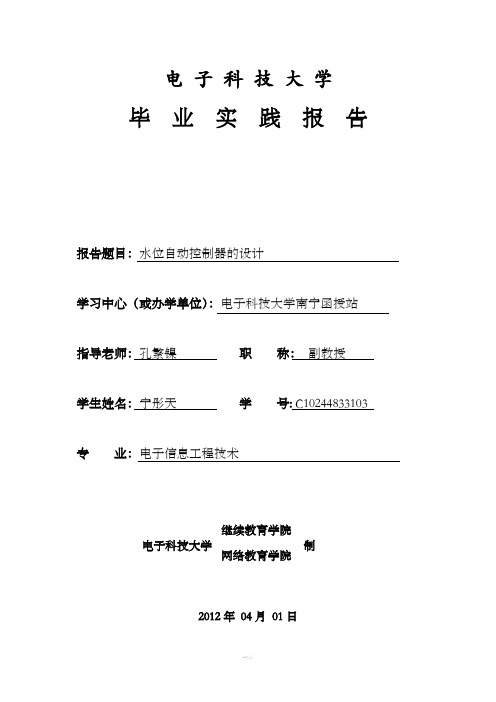

电子科技大学毕业实践报告报告题目：水位自动控制器的设计学习中心（或办学单位）：电子科技大学南宁函授站指导老师：孔繁镍职称：副教授学生姓名：宁彤天学号: C10244833103专业：电子信息工程技术2012年04月01日电子科技大学目录第一章摘要 (02)第二章介绍主要元件CD4011 (03)一.CD4011芯片功能图 (03)二.CD4011内部保护网络内部图 (03)三.CD4011逻辑图 (04)四．CD4011引脚图 (05)第三章设计方案与电路工作原理 (06)第一节水位自动控制电路原理 (06)第二节电源电路工作原理 (07)第三节水泵开关电路 (08)第四章调试与安装 (09)第一节安装 (09)第二节调试 (09)第五章元器件清单 (10)第六章总结 (11)第七章参考文献 (12)水位自动控制器的设计第一章摘要本水位自动控制器的设计是为了解决在一些农村，普遍使用井水作为日常生活用水，与之相配套的还在屋顶装有水箱，通过水泵将井水抽到高处的水箱中储存起来，平时就用水箱中的水，从而达到如同城市中的自来水一样方便的效果。

在使用中经常会将水箱中的水用干后才知道水箱中已没水了，此时才去合上水泵电源向水箱中供水，整个过程都需要人工参与，非常麻烦，有时还会一时疏忽而使水箱中的水满溢，弄得整个屋子都是水。

利用本文介绍的这款水箱水位自动控制器，能够实现如下功能：水箱中的水位低于预定的水位时，自动启动水泵抽水；而当水箱中的水位达到预定的高水位时，使水泵停止抽水，始终保持水箱中有一定的水，既不会干，也不会溢，非常的实用而且方便。

本电路包括水位检测电路，水位范围测量电路，水泵开关电路，指示电路和电源电路5部分。

水位测量电路的功能是利用水的导电性检测水位的变化，水位范围测量电路的功能是利用比较器的原理实现水位范围的确定，应根据水箱来调节低水位探头放置位置和高水位探头放置的位置。

水泵开关是用继电器通与断来完成水泵是否工作，指示电路的功能是显示水泵是否在工作。

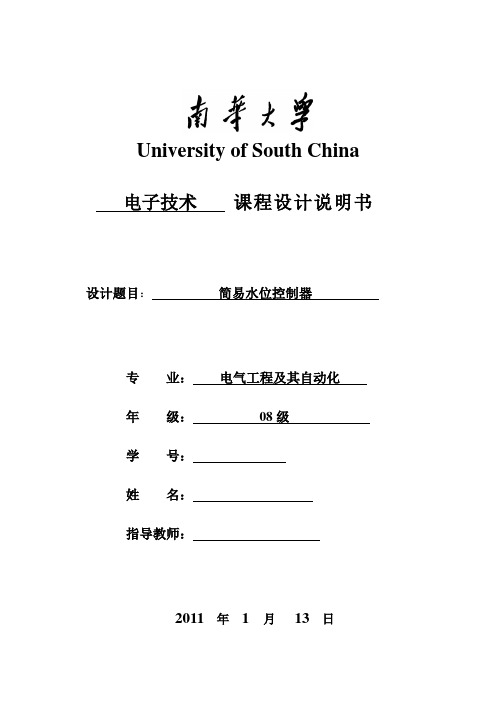

University of South China电子技术课程设计说明书设计题目：简易水位控制器专业：电气工程及其自动化年级：08级学号：姓名：指导教师：2011年 1 月13日南华大学电气工程学院《电子技术课程设计》任务书设计题目：简易水位控制器专业：电气工程及其自动化电子技术课程设计任务书目录引言 (1)1 系统概述 (1)1.1 任务分析与设计方案确定 (1)1.2 功能模块的划分及其实现方法 (2)1.3 整体方框图及工作原理 (2)2 单元电路设计 (4)2.1 降压整流电路设计 (4)2.1.1工作原理 (4)2.1.2主要元器件参数选择 (5)2.2 控制电路设计 (5)2.2.1工作原理 (6)2.2.2主要元器件参数选择 (9)2.3.1工作原理 (10)2.3.2元件和设备参数选择............................................. - 10 -2.4 电机控制和保护电路设计........................................... - 11 -2.4.1工作原理分析................................................... - 11 -2.5整体元器件清单................................................... - 14 -2.5.1“弱电”部分元器件清单.......................................... - 14 -2.5.2“强电”部分元器件清单.......................................... - 15 -3 设计总结............................................... - 15 -3.1 结论.................................................. 错误!未定义书签。
