RS-232交叉线讲解在做开发时，我用到两种设备：DE2板和Zigbee开发板。

这两种设备的RS232串口接头都是母头的。

用串口线（公对母且非交叉的）把电脑与DE2板或者电脑与ZigBee开发板接连后，在PC上打开串口助手，测试到数据的接收与发送都正常，说明所有的设备都完好无损。

在得知DE2板与Zigbee开发板的RS232接口都是可用后，我想使这两个设备直接用RS232进行通信。

由于两个设备的接头都是母头，所以我就买了一条两头都是公头的串口线连接，无奈实验失败了。

刚开始我怀疑是线的质量问题，但用万用表测后，每根线都是通的，什么问题都没有。

郁闷了好一会，于是上网查资料，认真研究了RS232的针脚定义，首先大家来一起熟悉或复习一下。

图1是RS232串口接头针脚排列（设备上的接头和线两端的接头定义都是一样的）。

我们容易发现将公头与母头对接，刚好是1孔对1针，2孔对2针的，依此类推。

图1 DB9 针脚排列RS232串口是全双工通信的，接收与发送数据可以同时进行，所以接收和发送有各自的数据线。

从表1可以看到，2是接收线，3是发送线。

需要注意的是，表1的接口定义是对于电脑端来说的。

也就是说针脚2对于电脑端是接收，那么对于与之相连的设备，针脚2应该是发送才对。

针脚3同理，这样才能正常进行通信。

想到这里，我恍然大悟了！！！DE2板和Zigbee开发板RS232的针脚2都是用来发送数据的，3都是用来接收数据的，把这两个设备的2连2，3连3怎么可能通信呢！！！这时只要把2和3交叉一样就可以了，所以，交叉串口线这种东东就出现了。

马上打电话问附近的电子店铺有没有公对公的交叉串口线（因为我两个板的RS232接口都是母的），无奈被告知没有。

不想走太远，所以上淘宝查，发现也挺少的，就算有也不划算，因为邮费都能买两根了。

想想刚买的线也不能浪费掉吧，完全可以把线咔嚓掉，重新接一遍，自己动手，丰衣足食。

其实RS232中一般要求只要接上2、3和5三根线就可以正常工作了。

RS232串行接口总线目录第一节RS232串行接口系统描述 (3)第二节 RS232串行接口拓扑结构 (3)第三节物理接口 (5)3.1 电气特性 (5)3.2接口信号 (6)3.3机械特性 (8)第四节电源 (8)第五节 RS232接口协议 (9)5.1 数据传送格式 (9)5.2 流控制 (10)5.3 差错检测 (10)5.4 差错控制 (10)第六节系统配置 (10)6.1 端口地址和中断 (10)6.2 串行端口寄存器 (11)6.3 DLAB (14)第七节数据流模型 (14)第八节 RS232串口接口设备 (15)第一节RS232串行接口系统描述串行接口是微型计算机与外部设备的主要通信接口之一。

只需要一条信号线就可以进行单向数据传送。

由于线路简单，价格相对较低，目前得到广泛应用。

串行通信接口标准经过使用和发展，目前已经有几种。

但都是在RS-232标准的基础上经过改进而形成的。

所以，以RS-232C为主来讨论。

RS-323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。

它适合于数据传输速率在0～20000b/s范围内的通信。

这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。

由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。

在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE（Data Communication Equipment)而制定的。

因此这个标准的制定，并未考虑计算机系统的应用要求。

但目前它又广泛地被借来用于计算机（更准确的说，是计算机接口）与终端或外设之间的近端连接标准。

显然，这个标准的有些规定及和计算机系统是不一致的，甚至是相矛盾的。

RS232交叉串口线的做法与测试(转)

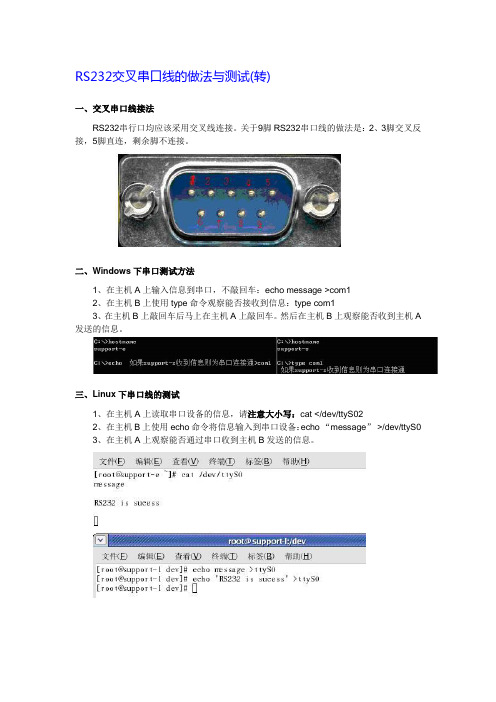

一、交叉串口线接法
RS232串行口均应该采用交叉线连接。

关于9脚RS232串口线的做法是：2、3脚交叉反接，5脚直连，剩余脚不连接。

二、Windows下串口测试方法
1、在主机A上输入信息到串口，不敲回车：echo message >com1
2、在主机B上使用type命令观察能否接收到信息：type com1
3、在主机B上敲回车后马上在主机A上敲回车。

然后在主机B上观察能否收到主机A 发送的信息。

三、Linux下串口线的测试
1、在主机A上读取串口设备的信息，请注意大小写：cat </dev/ttyS02
2、在主机B上使用echo命令将信息输入到串口设备：echo “message” >/dev/ttyS0
3、在主机A上观察能否通过串口收到主机B发送的信息。

串口是计算机上一种非常通用的设备通信协议。

---------------------------------串口的引脚定义：两个串口连接时，接收数据针脚与发送数据针脚相连，彼此交叉，信号地对应相接即可。

---------------------------------串口的电气特性：1）RS-232串口通信最远距离是50英尺2）RS232可做到双向传输，全双工通讯，最高传输速率20kbps3）RS-232C上传送的数字量采用负逻辑，且与地对称逻辑1：-3 ∼-15V逻辑0：+3∼+15V所以与单片机连接时常常需要加入电平转换芯片：---------------------------------串口通信参数：a）波特率：RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。

b）数据位：标准的值是5、7和8位，如何设置取决于你想传送的信息。

比如，标准的ASCII码是0∼127（7位）；扩展的ASCII码是0∼255（8位）。

c）停止位：用于表示单个包的最后一位，典型的值为1，1.5和2位。

由于数是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。

因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。

d）奇偶校验位：在串口通信中一种简单的检错方式。

对于偶和奇校验的情况，串口会设置校验位（数据位后面的一位），用一个值确保传输的数据有偶个或者奇个逻辑高位。

例如，如果数据是011，那么对于偶校验，校验位为0，保证逻辑高的位数是偶数个。

如果是奇校验，校验位位1，这样就有3个逻辑高位。

--------------------------------- 串口通信的传输格式：串行通信中，线路空闲时，线路的TTL电平总是高，经反向RS232的电平总是低。

一个数据的开始RS232线路为高电平，结束时Rs232为低电平。

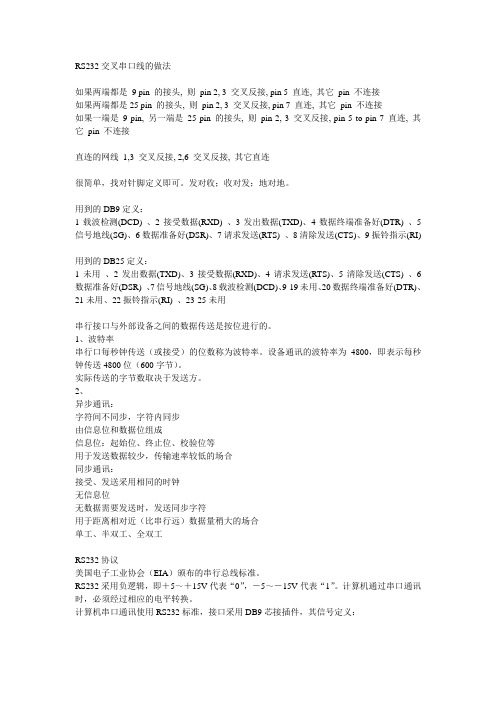

RS232交叉串口线的做法如果两端都是9 pin 的接头, 则pin 2, 3 交叉反接, pin 5 直连, 其它pin 不连接如果两端都是25 pin 的接头, 则pin 2, 3 交叉反接, pin 7 直连, 其它pin 不连接如果一端是9 pin, 另一端是25 pin 的接头, 则pin 2, 3 交叉反接, pin 5 to pin 7 直连, 其它pin 不连接直连的网线1,3 交叉反接, 2,6 交叉反接, 其它直连很简单，找对针脚定义即可。

发对收；收对发；地对地。

用到的DB9定义：1载波检测(DCD) 、2接受数据(RXD) 、3发出数据(TXD)、4数据终端准备好(DTR) 、5信号地线(SG)、6数据准备好(DSR)、7请求发送(RTS) 、8清除发送(CTS)、9振铃指示(RI)用到的DB25定义：1未用、2发出数据(TXD)、3接受数据(RXD)、4请求发送(RTS)、5清除发送(CTS) 、6数据准备好(DSR) 、7信号地线(SG)、8载波检测(DCD)、9-19未用、20数据终端准备好(DTR)、21未用、22振铃指示(RI) 、23-25未用串行接口与外部设备之间的数据传送是按位进行的。

1、波特率串行口每秒钟传送（或接受）的位数称为波特率。

设备通讯的波特率为4800，即表示每秒钟传送4800位（600字节）。

实际传送的字节数取决于发送方。

2、异步通讯：字符间不同步，字符内同步由信息位和数据位组成信息位：起始位、终止位、校验位等用于发送数据较少，传输速率较低的场合同步通讯：接受、发送采用相同的时钟无信息位无数据需要发送时，发送同步字符用于距离相对近（比串行远）数据量稍大的场合单工、半双工、全双工RS232协议美国电子工业协会（EIA）颁布的串行总线标准。

RS232采用负逻辑，即＋5～＋15V代表“0”，－5～－15V代表“1”。

计算机通过串口通讯时，必须经过相应的电平转换。
