联想G475AL

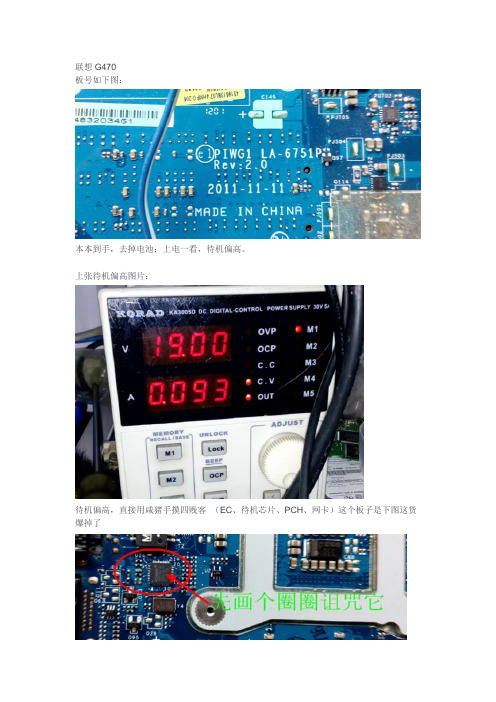

联想G470
板号如下图：
本本到手，去掉电池；上电一看，待机偏高。

上张待机偏高图片：
待机偏高，直接用咸猪手摸四贱客（EC、待机芯片、PCH、网卡）这个板子是下图这货爆掉了
干掉网卡后，还以为这板子就这样秒杀了尼，触发上电；电流只上到0.4就赖在哪里不走了，看电流就知道是CPU供电那块了不正常了。

先测一下H_CPUPWRGD_FR这个信号有1.05V ,说明无CPU供电和 PCH 无关
继续下一步，本来是要测SVID 的.但是这个要用示波器，就先跳过。

检测VRM 的工作条件,测到22脚时发现问题电压只有4.7V。

明显偏低，手摸VRM微烫，95831爆掉了，更换之后，拆VRM的24脚电阻，拆下PCU 触发上电，电流0.2 正常，在触发2-3次还是电流0.2 正常，装机完事。

最后吐槽一下，G470 这个机子；屏轴他TM的坑爹了，居然爆掉了，修板用了不到20分钟，搞定屏轴。

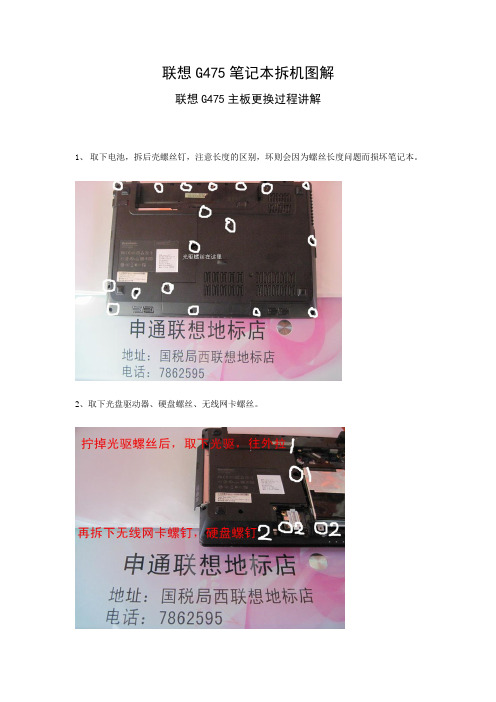

联想G475笔记本拆机图解
联想G475主板更换过程讲解
1、取下电池，拆后壳螺丝钉，注意长度的区别，坏则会因为螺丝长度问题而损坏笔记本。

2、取下光盘驱动器、硬盘螺丝、无线网卡螺丝。

3、取下散热风扇。

4、取下键盘固定螺丝，有键盘标志；D壳与主板的螺丝。

5、取下键盘，用卡片插入键盘与外壳连接处。

6、取下键盘后的固定螺钉，分离各连接线。

7、分离外壳，用卡片插入外壳连接处，分离C壳与D壳。

8、取下C壳，主板就看到了。

取下固定主板的螺丝，主板就能取下了。

9、取下主板。

10、剩下的工作，就是更换主板了。

安装主板按相反的顺序进行就可以了。

祝各位好运，记得一定要细心、细心、还是细心。

∙三星（SAMSUNG）NP-RV415-S01CN笔记本电脑(E-350 2G 320G 1G独显14英寸)该商品包装箱内附带三星原厂笔记本包一个!国美价：∙三星（SAMSUNG）NP-RV411-S0GCN笔记本电脑(P6200 2G 320G 1G独显14英寸)该商品包装箱内附带三星原厂笔记本包一个国美价：购买∙联想（lenovo）G475G笔记本电脑（E350 2G 320G14英寸）国美价：购买∙微星（msi）X370-034XCN笔记本电脑（AMDE350 2G 500G HD6310集显13.3英寸黑色）国美价：购买∙清华同方（THTF）K468笔记本电脑(P6100 2G320G 512M独显14英寸)国美价：购买∙微星（msi）U160MX-018XCN笔记本电脑（凌动N455 2G 250G GMA3150集显10.1英寸黑色）国美价：购买∙海尔（HAIER）T6笔记本电脑（P6000 2G 500G 14英寸）国美价：购买∙海尔（HAIER）R410G笔记本电脑（I3 380M 2G 500G 1G独显14英寸）国美价：购买∙富士通（FUJITSU）LH531 ACE0100186笔记本电脑（B950 2G 1G独显320G 14.1英寸）国美价：购买∙宏碁（acer）AS4250-E452G32MIKK笔记本电脑国美价：购买∙Thinkpad E40 0579 A22笔记本电脑（P6200 2GB集成320GB 14英寸）国美价：购买∙三星（SAMSUNG）NP-RV415-S05CN笔记本电脑（14寸AMD APU E450 2G 500G HD6470M 1G独显）国美价：购买∙三星（SAMSUNG）NP-RV515-S04CN笔记本电脑（15.6寸AMD APU E450 2G 640G HD6470M 1G独显DVD刻录无线蓝牙3.0 30万摄像头）国美价：购买∙戴尔（DELL）V1440-116X笔记本电脑（P4600 2G 320G 512集成14.1英寸）国美价：购买∙Thinkpad E520 1143 CLC笔记本电脑(B800 2GB 320G(7200rpm) Rambo Intel HD 6Cell 4in115.6LED 神秘黑)国美价：购买∙联想（lenovo）G475GLE300W42G320PLxW3笔记本电脑（E-300 2G 集成320G 14英寸显示器）国美价：购买∙Thinkpad E50 0302 A13笔记本电脑(双核ATI4250显卡摄像头4ell 15.6LED背光高清显示屏)国美价：购买∙神舟（HASEE）天运F4000D10笔记本电脑（奔腾双核T4500 2G 320G 集显14英寸黑色）国美价：购买∙神舟（HASEE）优雅A420P-i3BD1B笔记本电脑（i3-2310M 2G 320G 集显14英寸）国美价：购买∙神舟（HASEE）优雅A460-i3D6B笔记本电脑（i3-380M 2G 320G GT325M512独显14英寸）国美价：购买∙神舟（HASEE）优雅A420P-i3RD1R笔记本电脑（i3-2310M 2G 320G 集显14英寸红色）国美价：购买∙海尔（Haier）T6-CB940G20320DDGS笔记本电脑（B940 2G 320G 1G独显14英寸灰色）国美价：购买∙清华同方（THTF）锋锐K465笔记本电脑(B940 2G 320G 1G独显14英寸黑色)国美价：购买∙宏碁（acer）AS4250-E352G32MIKK笔记本电脑（E-350 2G 320G 集成14英寸）国美价：购买∙富士通（Fujitsu）LH520笔记本电脑（红色）（AMDP340 1G 500G 512独显14英寸）国美价：购买∙清华同方（THTF）超锐V80笔记本电脑(T3500 1G320G 14英寸)国美价：购买∙清华同方（THTF）超锐V80A笔记本电脑(T3500 1G 320G 256M独显14英寸)国美价：购买∙清华同方（THTF）锋锐K40E笔记本电脑(T35001G 320G 14英寸)国美价：购买∙清华同方（THTF）锋锐K40笔记本电脑(T3500 1G320G 14英寸)国美价：购买∙清华同方（THTF）超锐V80笔记本电脑(T3500 1G320G 14英寸)国美价：购买∙清华同方（THTF）锋锐K40笔记本电脑(T3500 1G320G 14英寸)国美价：购买∙微星（msi）U230-054xcn笔记本电脑（AMD-MV 40 1G 250G HD3200集显12英寸黑色）国美价：购买。

产品命名规则一、联想笔记本命名规则例如：联想LenovoG465cA N330 2G320R(GR)CN联想LenovoG360A P6200 2G320RMG(BR)CN联想IdeaPadY570N I72670QM 4G750R7B(BK)CN联想IdeaPadY570N I52450M 4G750R7B(BK)CN联想LenovoG475G C C50 2G320 MG(BK)CN 无光驱联想LenovoG475G C C50 2G320R MG(BK)CN联想LenovoG475G C E300 2G320RMG(BK)CN联想LenovoG475A X E300 2G500RMG(XX)CN联想IdeaPadZ470A m I32350M 4G500R7B(BK)CN一年意外保护服务联想IdeaPadZ470A X I32350M 2G500RMG(BKXX)CN 配包鼠联想IdeaPadZ470A t I32350M 2G500RMG(BL)CN配14寸单肩包ZC500s联想IdeaPadZ465A P P960W4 2G500PLxW3(XX)-CN配包鼠联想笔记本通用包鼠套装NP100CM 联想LenovoG470G L B815 2G320RMG(BK)CN联想LenovoG470A Y B940 2G320RMG(XX)CN联想LenovoG575G L E450 W5 2G500PLxW3(BK) 15.6寸联想LenovoG470A H I32350M 2G320R7B(BR)CN联想IdeaPadS206G P WH TX C50 2G320 LL CN联想IdeaPadS206G P GR TX C50 2G320 LL CN联想IdeaPadS110G T WH TX N2600 2G320MGCN联想IdeaPadS110G T BL TX N2600 2G320MGCN联想IdeaPadS110G T RE TX N2600 2G320MGCN联想IdeaPadS110G T BK TX N2600 2G320MGCN1.全无光驱，所以无R2.小本的颜色在前3. P—指AMD的APU P—指英特尔的超级本CPU即Cedar-Trail4.LL:2CELL电池5.W4,W5屏幕尺寸列如一体机：联想IdeaCentre B500 PD E6600 4G50GVWD7联想IdeaCentre B320 G630 2G50GVWTU215-7P(A)联想IdeaCentre B520E I3-2120 4G1TGVWHU-7B例如联想台式机：联想IdeaCentre K3 R1 A6-3620 4G50GDU-7B（家电下乡）联想家悦i R608 C i3-2120 2G50GDU-L(A)/无线耳麦W770新圆梦F208 CDC E3400 2G32DU-L(A)/音箱VC200W新圆梦F328 PD G630 2G50DU-7B(A)/音箱 M0520黑（备注：C: Core；CDC: Celeron D 赛扬D;PD:P：Pentium D奔腾D）联想新圆梦F2895 SX2 190 2G50DU-D7(A))/音箱 M0520红新圆梦F558 AX2 260 2G50GDU-L(A)/音箱 M0520红新圆梦F618 AX4 645 2G50GDU-L(B)/音箱 M0520红联想IdeaCentre K315 A8-3850 4G1TGVU-7B(C)/耳麦W770（备注： SX2，AX2，AX4，A8指AMD CPU系列）联想C20r1 ADC D525 2G32V-L(BK)(A)联想C225r AX2 E350 2G50VU-L(BK)(A)联想C320r4 G630 2G50GVWU-7B(WH)联想C325 AX2 E350 2G50VWTU-7P(BK)联想IdeaCentre A700 C i3-380M 4G1TGVW-7B联想IdeaCentre B320 G630 2G50GVWTU215-7P(A)联想IdeaCentre B325 A6-3600 4G1TGVWU215-7B联想IdeaCentre B500 PD E6600 4G50GVW-D7联想IdeaCentre B505 AX4 610e 4G1TGVWP-D7联想IdeaCentre B520e G630 2G50GVWHU-7B联想IdeaCentre B520e i5-2400S 8G1TGVWFX-7BA联想IdeaCentre K315 A6-3650 4G1TGVU-D7(A)联想IdeaCentre K315 A6-3650 4G1TGVU-D7联想IdeaCentre K315 A8-3850 4G1TGVU-7B联想IdeaCentre K315 A8-3850 4G1TGVU-7B联想IdeaCentre K330 C i5-2500 4G2TGVFU-7P(A)新圆梦F118 SX2 190 2G32DU-L(A)新圆梦F358 SX2 198 2G50GDU-LY Blue-ray Combo T 全高清触摸屏D DVD F 3DV RamboG 独立显卡 U USB鼠标套装W 无线网卡 X 无线键鼠套装H HWTV P PS2键盘D7DOS for Win77B Windows7 Home Basic操作系统7P Windows7 Home Premium操作系统L linux一般字母排列顺序:显卡+光驱+无线网卡+H(TF)+鼠标+（一体机屏幕尺寸）—操作系统+特殊说明平板电脑联想LepadA107L WF TI3622 16G5122BG(PI)-CN联想LepadK110S WF NVT2 16G1G2HC(GR)-CN联想LepadY101110 H 3G Q8650A 16G1G1LE(BRS)-CN联想 Lepad Y 1011 10 HWF Q8650A 16G 1G 1LE(RES)-CN。

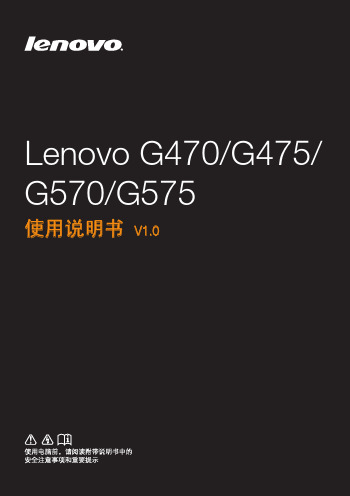

Lenovo G470/G475/ G570/G575Փ⫼䇈 к V1.0Փ⫼䇈 к第1章认识您的电脑 (1)正视图 (1)左视图 (4)右视图 (5)前视图 (6)底视图 (7)第2章学习基本操作 (10)初次使用 (10)使用交流电源适配器和电池 (12)使用触控板 (14)使用键盘 (15)使用外接设备 (18)特殊键和按钮 (20)系统状态指示灯 (21)保护您的电脑 (22)切换图形处理单元（仅限特定型号） (23)第 3 章使用因特网 (24)有线连接 (24)无线连接 (26)第 4 章一键拯救系统 (28)一键拯救系统.................................28附录A 产品特殊声明 (29)“能源之星”型号信息 (29)商标 (31)索引 (32)目录i第1章认识您的电脑正视图------------------------------------------------------------------------------------------------------------注释:本手册中的插图可能与实际产品不同。

请以实物为准。

注意:•请勿将显示屏打开超过130度。

关闭显示屏时，请注意不要在显示屏和键盘之间遗留下钢笔或任何其它物件。

否则，显示屏可能会损坏。

12第1章 认识您的电脑内置摄像头使用此摄像头进行视频交流。

无线模块天线（仅限特定型号）内置天线确保了无线通讯的最优接收能力。

电脑显示屏带LED 背光的液晶显示屏提供了清晰明亮的图形显示。

电源按钮按此按钮打开电脑。

一键拯救系统按钮电脑处于关机状态时，按此按钮可打开一键拯救系统（如果安装了一键拯救系统）。

注释:有关详细信息，请参见第28页的“第 4 章 一键拯救系统”。

a b c d e第1章 认识您的电脑3系统状态指示灯有关详细信息，请参见第21页的“系统状态指示灯”。

内置麦克风内置麦克风，有效滤除背景噪音，可用于视频会议、配音或简单的录音。

[维修经验]联想G475AX缺电压又不掉电速修(附上电路图)[维修过程：忙乎了一天，终于得闲下来了，嗯.....看看时间距离下班还有半个小时......把G475AX通电，看看电流....待机0.03正常，按下开关，电流直接飙上1.29然后降到0.9又降到0.8再降到0.76又上升到0.81不动了，（嘎嘎这不是不过内存嘛，暗喜~~）关机把内存换个槽子，满怀期待开机.....故障依旧。

额.....那拆吧.....迅速把机子拆开，嗯板号LA-6755P（神机哦），迅速测量各大电感木有短路，（这里差点就走弯路呢，因为上次同事是加焊CPU就能显示了，差点就上BGA台了）习惯性的，就上电测量各大电感的电压，首先量CPU供电，哇塞有电压1.15V呢，1.2V也有了，1.8V也有了，3.3V，5V也有了，唯独1.5V内存供电木有（嘎嘎小样逮到你了吧，缺电压仁宝的板子居然不掉电，还能上电到差点亮机的电流），再次通电木有瞬间 1.5V，一直为零，排除后级故障，那只能是供电芯片PU601或者上下管有问题了，测量上下管没问题，供电芯片是RT8209，第一脚EN开启有3.3V，第四脚VDD供电3.02v(不正常，正常应该为5V)，第十脚VDDP 5V正常，查电路图发现第四脚是连接PR607 （100欧姆）由+5VALW上拉（由于此板电阻和电容没位置号电阻不好找），那就跑跑电路呗，第四脚出来后跑板背面去了，直接到背面同样的位置查看，发现有一个电容和一个101的电阻（100欧姆），看来就是你了，万用表一量第四脚和电阻通的，再次上电测量，发现电阻一端有5V，另一端和第四脚相连只有3.02V（不正常），看来是供电芯片内部不良，手上刚好有块料板，找来换上，等冷却了，装上屏幕，电流还是那个电流，但是屏幕亮了（看我写得这么多字，维修前后其实也就两三分钟的事情），OK，装好机~下班。

哦还没报价呢......明天再报了....维修总结：维修还是得细心，按正常的步骤来维修，有些妖怪机上电电流看上去挺正常的，一经测量还是缺了一个电压，幸好是习惯使然测量了一遍，要不然就去搞CPU去了.......。
