第十九讲 巷道腰线的标定巷道的坡度和倾角是用腰线来控制的,标定巷道腰线的测点称为腰线点,腰线点成组设置,每三个为一组,点间距不得少于2m,腰线点离掘进工作面的距离不得超过30~40m,标定在巷道的一帮或两帮上,若干个腰线点连成的直线即为巷道的坡度线,又称腰线,用其指示掘进巷道在竖直面内的方向。
根据巷道的性质和用途不同,腰线的标定可采用不同的仪器和方法。
次要巷道一般用半圆仪标定腰线;倾角小于8°的主要巷道,用水准仪或连通管标定腰线,倾角大于8°的主要巷道则用经纬仪标定腰线。
对于新开巷道,开口子时可以用半圆仪标定腰线,但巷道掘进4~8m 后,应按上述要求用相应的仪器重新标定。
现将各种标定方法分述如下:一、半圆仪标定腰线1.用半圆仪标定倾斜巷道腰线如图10所示,1点为新开斜巷的起点,称起坡点。
1点高程H 1由设计给出,H A 为已知点A 高程,从图可知Aa A h H H =-1在A 点悬挂垂球,自A 点向下量Aa h ,得到a 点,过a 点拉一条水平线11´,使1点位于新开巷道的一帮上,挂上半圆仪,此时半圆仪上读数应为0°。
将1点固定在巷道帮上,在1点系上测绳,沿巷道同侧拉向掘进方向,在帮上选定一点2,拉直测绳,悬挂半圆仪,上下移动测绳,使半圆仪的读数等于巷道的设计倾角δ,此时固定2点,连接1、2点,用灰浆或油漆在巷道帮上划出腰线。
图102.用半圆仪标定水平巷道的腰线在倾角小于8°的次要巷道中,可用半圆仪标定腰线,如图11所示,1点为已有腰线点,2点为将要标定的腰线点。
首先将测绳的一端系于1点上,靠近巷道同一帮壁拉直测绳,悬挂半圆仪,另一端上下移动,当半圆仪读数为0°时得2´´点。
此时1—2´间测绳处于水平位置。
用皮尺丈量1点至2´点的平距S12´,再根据巷道设计坡度i,算出腰线点2与2´点的高差Δh,用下式计算:Δh= i·S12´图11半圆仪标平巷腰线求得Δh之后,用小钢卷尺由2‘点垂直向上量取Δh值,便得到腰线点2的位置。
浅谈全站仪标定斜巷腰线的简单方法延波(新疆大黄山豫新煤业有限责任公司)摘要:本文介绍全站仪在上下山中标定斜巷腰线的一种简单的测量方法,该方法简单易行,为更好、更快的掘进巷道创造了有利的条件。
关键词:矿山测量;全站仪;斜巷掘进;腰线简易标定法。
矿山测量是煤矿井巷掘进的基础工作,测量工作的精度直接影响着井巷工程质量高低。
因此,测量工作者需要按照测量工作的自身规律,按部就班做好测量工作的每一个环节。
为了运输、排水和其它技术的需要,井下巷道须通过巷道的腰线控制一定的坡度或倾角。
依据巷道的性质和用途不同,巷道腰线的标定可以采用不同的仪器和方法。
下面有几种标定倾斜巷道腰线的方法:(1)利用伪倾角法:t g δˊ= t g δ×c o s β ,先要测出β角,并根据设计倾角δ计算或查表求得δˊ、然后拨倾角δˊ在帮上投点。
(2)传统三角高程法: △h= K×t g δ×t g β / 2同样先要测出β角,并根据K、δ求出△h进行高差改正。
以上δ为真倾角;δ'为伪倾角;K为帮到中线方向的距离(3)横中丝法先在中线点上挂垂线,然后拨倾角投点穿钉,再拉线凑平到帮上。
横中丝法在中线投腰线倒不烦,然而拉线凑平精度不高,而且拉很难与巷道中线方向垂直,误差较大。
(4)用中线标定腰线:这种方法是将中线点兼作腰线点的标设法,并与测量导线同时标设。
此方法标定工作简单,是其它标定方法的基础。
但由于拉线时不易准确垂直巷道方向,误差比较大。
(5)全站仪架设在巷道一帮标定腰线,因为仪器靠近巷道一帮时,其伪倾角和真倾角相差不大,可以直接用真倾角标定,不用高差改正。
采用此方法,遇巷道帮上不平整,或其他障碍阻挡视线,不易顺利通视。
如仪器离帮太远,又会产生比较大的误差。
现介绍用全站仪标定斜巷腰线的一种简单方法:第一步:在 A 点设仪器,照准后视点O 归零,倒镜向前照准前面的帮上,中线到帮上的角度δ和设站点到帮上的平距L 后,按下面公式换算成设站点到中线的平距D,D=L × c o s δ (1)D——中线平距;L——边平距;δ——中线到帮上的夹角(图一) 第二步:按照理论的β角,和换算后的平距D,按下面公式计算成高差:如(图二)△H理=D × t g α = L × c o s δ × t g α (2)△H理——A 与1 点的理论倾斜高程;α——设计坡度角度;(图二)H 1=HA-i-△h 测-R.HTR.HT——为棱镜高H 1腰线=HA-i±△h 量- △H理特别提醒:腰线比仪器低则减,腰线比仪器高则加,同时因为棱镜中间现场油漆不好标定,所以必须减掉棱镜的高度。
第十九讲巷道腰线的标定巷道的坡度和倾角是用腰线来控制的,标定巷道腰线的测点称为腰线点,腰线点成组设置,每三个为一组,点间距不得少于2m,腰线点离掘进工作面的距离不得超过30~40m,标定在巷道的一帮或两帮上,若干个腰线点连成的直线即为巷道的坡度线,又称腰线,用其指示掘进巷道在竖直面内的方向。
根据巷道的性质和用途不同,腰线的标定可采用不同的仪器和方法。
次要巷道一般用半圆仪标定腰线;倾角小于8°的主要巷道,用水准仪或连通管标定腰线,倾角大于8°的主要巷道则用经纬仪标定腰线。
对于新开巷道,开口子时可以用半圆仪标定腰线,但巷道掘进4~8m后,应按上述要求用相应的仪器重新标定。
现将各种标定方法分述如下:一、半圆仪标定腰线1.用半圆仪标定倾斜巷道腰线如图10所示,1点为新开斜巷的起点,称起坡点。
1点高程H1由设计给出,H A为已知点A高程,从图可知h,得到a点,过a点拉一条水平线11′,使1点位于在A点悬挂垂球,自A点向下量Aa新开巷道的一帮上,挂上半圆仪,此时半圆仪上读数应为0°。
将1点固定在巷道帮上,在1点系上测绳,沿巷道同侧拉向掘进方向,在帮上选定一点2,拉直测绳,悬挂半圆仪,上下移动测绳,使半圆仪的读数等于巷道的设计倾角δ,此时固定2点,连接1、2点,用灰浆或油漆在巷道帮上划出腰线。
图102.用半圆仪标定水平巷道的腰线在倾角小于8°的次要巷道中,可用半圆仪标定腰线,如图11所示,1点为已有腰线点,2点为将要标定的腰线点。
首先将测绳的一端系于1点上,靠近巷道同一帮壁拉直测绳,悬挂半圆仪,另一端上下移动,当半圆仪读数为0°时得2′′点。
此时1—2′间测绳处于水平位置。
用皮尺丈量1点至2′点的平距S12′,再根据巷道设计坡度i,算出腰线点2与2′点的高差Δh,用下式计算:Δh= i·S12′图11半圆仪标平巷腰线求得Δh之后,用小钢卷尺由2‘点垂直向上量取Δh值,便得到腰线点2的位置。
用半圆仪标定巷道腰线方法和步骤1、在倾斜巷道中标定腰线如图附1-a所示,1点为设计巷道的腰线点,其设计标高为H1,,A点为已知导线点,其标高为HA。
根据两点的标高可以计算出两点的高差hAa为:hAa HA H1在导线点A上挂锤球线,并从A点向下量取hAa值在垂球线上得到a点,然后过a点向待设腰线巷道两帮拉线,线之终端应位于待测腰线起点位置。
于线之中间部位挂半圆仪,当其读数为0°时,于线之终端处做上标记,此即为新设腰线点之位置,然后设法将此点位予以固定(钉钉或用水泥筑点)。
同法在另一帮与该点相对应的位置再设一点,这两点即为一对腰线点,如图附1-a中之1、1´所示。
将测绳一端挂在1点铁钉上,在测绳上挂半圆仪,然后将另端在斜巷的同一帮上做上下移动,使半圆仪上倾角为设计巷道的倾角,此时于绳端做上标记,然后在该标记处固定腰线点,此点即为第二对腰线点中的一个,打上铁钉编为2点,此点也为腰线点。
将测绳一端挂在1点铁钉上,在测绳上挂半圆仪,然后将另端在斜巷的同一帮上做上下移动,使半圆仪上倾角为设计巷道的倾角,此时于绳端做上标记,然后在该标记处固定腰线点,此点即为第二对腰线点中的一个,打上铁钉编为2点,此点也为腰线点。
图1标定腰线将测绳一端挂在1点铁钉上,在测绳上挂半圆仪,然后将另端在斜巷的同一帮上做上下移动,使半圆仪上倾角为设计巷道的倾角,此时于绳端做上标记,然后在该标记处固定腰线点,此点即为第二对腰线点中的一个,打上铁钉编为2点,此点也为腰线点。
在巷道另一帮,自1´点,以同样方法,于2点相对应部位,再测设一腰线点2´,与2点成一对。
在1、2两点间拉线,沿线用油漆在帮上画线,以利于施工应用。
12、在水平巷道标定腰线如图附1-b所示,1点为平巷的腰线点,在1点上挂测绳,绳上再挂半圆仪,将另一端拉紧并上下移动,使用半圆仪上倾角为0°于绳之终端处做上标记2´。

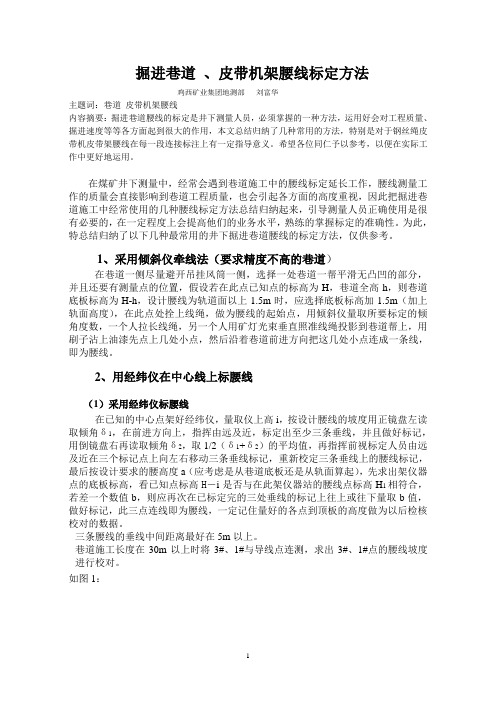

掘进巷道、皮带机架腰线标定方法鸡西矿业集团地测部刘富华主题词:巷道皮带机架腰线内容摘要:掘进巷道腰线的标定是井下测量人员,必须掌握的一种方法,运用好会对工程质量、掘进速度等等各方面起到很大的作用,本文总结归纳了几种常用的方法,特别是对于钢丝绳皮带机皮带架腰线在每一段连接标注上有一定指导意义。
希望各位同仁予以参考,以便在实际工作中更好地运用。
在煤矿井下测量中,经常会遇到巷道施工中的腰线标定延长工作,腰线测量工作的质量会直接影响到巷道工程质量,也会引起各方面的高度重视,因此把掘进巷道施工中经常使用的几种腰线标定方法总结归纳起来,引导测量人员正确使用是很有必要的,在一定程度上会提高他们的业务水平,熟练的掌握标定的准确性。
为此,特总结归纳了以下几种最常用的井下掘进巷道腰线的标定方法,仅供参考。
1、采用倾斜仪牵线法(要求精度不高的巷道)在巷道一侧尽量避开吊挂风筒一侧,选择一处巷道一帮平滑无凸凹的部分,并且还要有测量点的位置,假设若在此点已知点的标高为H,巷道全高h,则巷道底板标高为H-h,设计腰线为轨道面以上1.5m时,应选择底板标高加1.5m(加上轨面高度),在此点处拴上线绳,做为腰线的起始点,用倾斜仪量取所要标定的倾角度数,一个人拉长线绳,另一个人用矿灯光束垂直照准线绳投影到巷道帮上,用刷子沾上油漆先点上几处小点,然后沿着巷道前进方向把这几处小点连成一条线,即为腰线。
2、用经纬仪在中心线上标腰线(1)采用经纬仪标腰线在已知的中心点架好经纬仪,量取仪上高i,按设计腰线的坡度用正镜盘左读取倾角δ1,在前进方向上,指挥由远及近,标定出至少三条垂线,并且做好标记,用倒镜盘右再读取倾角δ2,取1/2(δ1+δ2)的平均值,再指挥前视标定人员由远及近在三个标记点上向左右移动三条垂线标记,重新校定三条垂线上的腰线标记,最后按设计要求的腰高度a(应考虑是从巷道底板还是从轨面算起),先求出架仪器点的底板标高,看已知点标高H-i是否与在此架仪器站的腰线点标高H1相符合,若差一个数值b,则应再次在已标定完的三处垂线的标记上往上或往下量取b值,做好标记,此三点连线即为腰线,一定记住量好的各点到顶板的高度做为以后检核校对的数据。
关于TS06全站仪在腰线标定、激光指向调节中应用的探讨摘要:为了快速、准确的进行腰线标定及复核,提高测量工作效率,根据用全站仪在倾斜巷道中腰线标定中的一些方法进行总结,探讨了新方法的应用及精度上的分析,并用实例证明其方法的可行性。
关键词:腰线、TS06全站仪、快速、准确TS06全站仪由无棱镜测距、小棱镜测距,自带激光指向,并且三角高程测量较准确,以全站仪的优越性,测量中前视更方便更灵活,随着技术的不断创新,同类型的全站仪已经普遍存在于煤矿的测量中。
为了施工测量工作中快速、准确标定腰线,并快速的整定激光指向,现就使用TS06全站仪在###煤矿主斜井中线上腰线标定做一简单探讨。
腰线标定中,腰线点可成组设置或者每隔30-40米设置一个。
在用TS06标定中选择后者,距离可以不固定,越远误差越小,适用于各种巷道较高,坡度较大,上高量取困难等情况下腰线标定。
传统激光指向整定方法如图1所示:1、经纬仪架设在任意一中线上,竖直角调至23°;2、量取经纬仪视线到激光位置h1、h2、h3,然后确定激光指向。
这样标定理论上较准确,可在实际操作过程中h1、h2、h3的量取存在较大误差,h1、h2、h3的量取,必须保持竖直量取,在实际操图1作中,巷道高度较大情况下很难做到,所以易造成腰线的误差较大,给激光整定带来较大麻烦,调整时间较长,距离较远后累计误差很难消除。
使用新的标定方法如图2所示:1、把激光安装在1号中线点较近位置,在较远并且较合适的位置,定取2号中线点,并在激光近视指向位置做一标记C点。
2、在1号点架设仪器,量取激光到仪器位置h1,测量可得h BC及S1,,H理论=S1*tan23°h理论+h=h1+h BC3、有上式可得h值,量取做一标记,把激光对准即可。
新的标定方法误差主要存在h1、h、S1、h BC的量取,h1量取最好在调节激光时,两个人共同操作可以更准确更方便;h的量取,因为值小所以误差不会太大;S1、h BC的值由仪器测量可得,误差很小,如果S1的距离较大,腰线激光指向误差就会很小。
巷道腰线的标定方法巷道腰线标定方法一、用水准仪标定平巷腰线所谓平巷,并非绝对水平的巷道,一般情况下,坡度小于8‰的巷道,均视为水平巷道。
在主要水平巷道中,常常都是用水准仪来标定腰线。
标定方法如下图4-8所示:图 4-8根据已知腰线点和设计坡度,计算下一个腰线点B与已知腰线点A间的高差hAB:hAB=L×i式中 L---A、B间的水平距离;i---巷道的设计坡度。
在A、B中间安置水准仪,用皮尺丈量A、B间的水平距离,按上式计算出hAB。
b=a+hAB二、用经纬仪标定斜巷腰线1、中线点兼作腰线点的标设法(如下图4-9所示)图 4-9特点:在中线点的垂球线上作出腰线的标志。
同时量腰线标志到中线点的距离,以便随时根据中线点恢复腰线的位置。
经纬仪架设于3点,量仪器高i,用正镜瞄准中线,使竖盘读数对准巷道设计的倾角δ。
已知中线点3到腰线位置的垂距a3,则仪器视线到腰线点的垂距b为:b=i-a3b值为正时,腰线在视线之上,b值为负时,在视线之下。
从三个垂球线上标出的视线记号起,根据b的符号用小钢尺向上或向下量取长度b,即可得腰线点位置。
2、伪倾角标设法空间一个倾斜面的真倾角(即它与水平面间所夹二面角)是指在垂直于其与水平面的交线的竖直面内的投影与水平线的夹角。
在与其交线斜交的竖直面内的投影与水平线间的夹角则称为伪倾角。
如下图4-10所示:δ为倾斜面CDEF 的真倾角,δ′则为其伪倾角。
真倾角永远大于伪倾角。
图 4-10(a)图 4-10(b)用伪倾角法来标定腰线的原理是:由于设计巷道时仅给出了真倾角,而腰线是标定在巷道两帮上的,经纬仪又只能安置在巷道中部,因此,只能根据真倾角与伪倾角间的关系,按伪倾角来标定腰线。
由图得:tan δ′=cos β·tanδ根据真倾角δ和两个竖直面间所夹的水平角β,计算出伪倾角δ′,从而标定腰线点的位置。
实地标设时,如图12-9所示,将经纬仪安置在中线点B下,后视中线点A,瞄准A点附近的腰线点1,读取水平度盘读数即水平角β1。
倾斜巷道腰线快速标定技术
徐德泉,陈强,陈春
(兖州煤业股份有限公司济宁三号煤矿,山东济宁272169)
摘要该文对煤矿井下倾斜巷道腰线标定技术进行研究分析,结合现场实际,总结介绍了倾斜巷道腰线快速标定技术———近帮标设技术,该技术改进了传统井下倾斜巷道腰线标设方法,操作简单,缩短了腰线标设时间,精度可靠。
关键词倾斜巷道腰线近帮标定技术
中图分类号TD175+.4文献标识码B
Sloping tunnels waist line fast calibration technology
Xu De-quan,Chen Qiang,Chen Chun
(Yanzhou Coal Mining CoMPany Limited Jining No.3Coal mine)
Abstract For coal mine underground inclined lane waist line calibration technique analysis,Combining with the actual,Sloping tunnels waist line is in-troduced rapid calibration technology.The technology improved traditional underground sloping tunnels waist line standard set method,Simple operation,Shorten the waist line standard set time,Precision reliable.
Key words Sloping tunnels Waist line Tunnel wall near calibration technology
巷道腰线是用来指示井下巷道在竖直面内的掘进方向及控制掘进巷道的坡度和轨面坡度。
同时腰线标设的正确与否直接决定贯通巷道精度的高低,若引起贯通巷道在竖直方向上的偏差,轻者影响工程质量及矿井生产接续,重者造成巷道报废,给矿井带来无可挽回的经济损失。
现行的倾斜巷道腰线标设主要有中线点兼腰线点标设法和伪倾角标设法两种。
中线点兼腰线点标设法是在中线点的垂球线上作出腰线的标志,同时量腰线标志到中线点的距离,以便随时根据中线点恢复腰线的位置。
该方法虽然具备在中线点的垂线上随时便利量取腰线点且不受伪倾角的影响,但是在施工中由于只能保证一条沿中线的坡度线,受巷道所标设中线点
*收稿日期:2011-06-01
作者简介:徐德泉(1967-),男,学历大专,毕业于山东大学,现在兖州煤业股份有限公司济宁三号煤矿从事矿山测量工作。
的制约,不易标示,虽纵向控制便利,但横向控制无精度保障,不方便掘进生产的技术施工。
伪倾角标设法精度可靠,是目前普遍采用的方法,但实地标设时观测程序步骤多,现场还需进行伪倾角计算或查表,用时较长,特别是在普掘迎头准备装药放炮和出矸时,测量占用迎头掘进施工时间的矛盾特别突出。
针对这一现状,本文通过研究实践,总结提出了倾斜巷道腰线的快速标定技术———近帮标定技术。
1近帮标定技术思路及原理
通过研究在倾斜巷道内贴近巷道帮安置全站仪标设腰线的理论分析和实践探讨,认为仪器离巷帮的距离多少和巷道倾角的大小是引起腰线标设误差的主要来源。
在此基础上,根据公式对仪器离巷帮的距离和巷道倾角进行了多次模拟分析计算,再通过井下不同倾角条件下的现场实践对比总结,得出倾斜巷道腰线近帮标设法离帮的极限距离和适宜的倾角环境,实现
由前面计算说明可知,它们与直接采用标准图形,两者的差异仅在于标准图形的诸角值是直接关测角,而其衍生图形改造成标准图形时,其部分角值是用观测值与固定角施以加(或)减法而得到。
因为本文讨论的是插求图根点,已知点为比待定点高一级或数级的控制点,它们具有很高的精度,同时顾及讨论图根点的精度时是指其高级点言。
所以可以认为固定角无误差。
现仍以图4(a)为例,(当然本文讨论的衍生图形和标准图形的角度观测是同精度的)。
令测角中误差为m,显然有:α
2
=2Φ-∠MBC,这里∠Φ是观测角,由误差传播定律有:取微分;
dα
2=dΦ,所以mα
2
=mΦ=mα
对图2(b)、图4(a)而言,亦有相同的的结果,。
这就是说,由于衍生图形改造标准图形的过程中,并没有使误差增大;或说,按着标准图形和衍生图形施测P 点,计算出的坐标是同精度的。
由以上讨论显见,采用衍生图形和标准图形测求出的图根点具有相同的精度;当采用如图4(c)的双侧交会时,则比侧方交会提高精度达槡2倍。
4应用范围和注意事项
目前,前方交会和侧方交会多用于加密图根点。
所以其衍生图形也适用插求图根点以及地质勘探中的钻孔、剖面端点的施测。
实际应用中,唯应注意:布设的衍生图形在改造其相应的标准图形后,应保证改造后的标准图形的图形强度。
交会边长等于与一般情况相同。
对倾斜巷道腰线的快速标定。
将全站仪安置在原有腰线点和将要标设腰线点间
距离巷道帮一定范围内,
前、后视小钢尺抽出的尺段数据与仪器离帮的距离相同,将小钢尺尺头与巷帮垂直并水平放置,这样仪器瞄准前、后视小钢尺的视线理论上在一条平行于设计巷帮的线上,直接消除了伪倾角
误差影响,
可精确标出新的腰线点。
但实地标设时,受巷道两帮不规则影响,很难达到这一理论值,故通过研究、实践分析确定仪器离帮的极限距离及适宜的倾角范围,使误差在允许范围内,满足《煤矿测量规程》的精度要求。
2
近帮标定技术对标设精度的影响分析
图1斜巷腰线标定影响因素
2.1
近帮标设法的主要误差来源如图1所示,由三角学可知:
tg δ'=h OA'tg δ=h OB'tg δ=tg δ'OA'OB'cos β=
OA'
OB'得:
tg δ=tg d'cos β
即:tg δ=tg δ'
OA'
OA'2+A'B'槡
2δ'为巷道设计坡度,即为现场近帮标设腰线时所转倾角;δ为所标腰线实际倾角;OA'为仪器到所需标
腰线的距离,
A'B'为仪器到腰线所在巷道一帮的距离。
由上式可知所标腰线实际倾角δ的大小主要由OA'、A'B'和δ'决定:A'B'根据现场实际一般可定在0.5m 以内,可设为固定值;因此现场所标腰线的实际倾角δ与巷道设计倾角δ'的误差主要有巷道设计坡度δ'和仪器到所需标腰线的距离OA'有关;误差随着巷道设计坡度的加大而增加,随着仪器到所需标腰线的距离
增加而减少;对于一条巷道来说,
设计坡度为固定值,因此可通过增加仪器至需标腰线的距离来减少近帮标设腰线法对巷道坡度的影响。
2.2现场实践分析近帮标设法对巷道倾角的影响
济宁三号煤矿长距离巷道设计坡度均在10ʎ30'以下(有些巷道可达30ʎ,但距离较短,影响可不考虑);
以δ'=10ʎ30',A'B'=0.5m ,OA'=30.0m 为例,则
δ=10ʎ30'05ᵡ,△δ=5ᵡ假如巷道施工1000m ,则由此误差影响巷道竖直
方向上的偏差为:
△h =1000ˑtg △δ=0.024由计算结果可知,当OA'=30.0m ,△h 已经很小;
现场实际标设时,OA'基本上都能保证大于30.0m ,从
而使△h 在《煤矿测量规程》要求以内。
在实际工作中
可通过每隔300 500m 将腰线与导线点联测的方法,对所标腰线进行校核和调整,以使影响进一步缩小。
3
近帮标设法标设腰线点的步骤
如图2所示,设点1为倾斜巷道已有一组腰线点的一点,点2为将要标设的腰线点,实地标设时其步骤如下:
图2近帮标设法标设腰线点
(1)首先将全站仪安置在1、2点间距离巷道帮
0.5m 内,根据巷道设计倾角δ,将竖直度盘读数对准δ角,后视小钢尺抽出的尺段数据与仪器离帮的距离相同,将小钢尺尺头与巷帮垂直并水平放置,使小钢尺立面上平与望远镜十字丝横丝保持水平,在巷帮上作出视线记号,由记号量出垂距b 。
(2)转动照准部,将竖直度盘读数对准δ角,前视要标腰线点2处与(1)同样放置的小钢尺,使小钢尺立面上平与望远镜十字丝横丝保持水平,在巷帮上作出视线记号,量出垂距b ,便得到新的腰线点2。
同法可标出其他腰线点。
4
应用效果
近帮标设法在济三煤矿西部大巷和十八采区3下
大巷腰线标设已实践应用了两年多,通过贯通联测资料分析,其竖直方向上的误差均在允许范围内。
其中十八采3下辅运巷和十八采区边界联络巷贯通,贯通导线全长3181.0m ,巷道竖直方向误差为+36mm ,远小于《煤矿测量规程》的规定ʃ178mm 。
5
结论
此技术方法操作简单,缩短了腰线标设时间,精度可靠,提高了斜巷腰线标定速率,促进了井下掘进巷道的快速施工。
参考文献:
[1]张国良,朱家钰,顾和和编.矿山测量学.中国矿业大学出版社,2000.5
[2]《煤矿测量规程》.
煤炭工业出版社,1989.5。
