钢制立式储罐无损检测及缺陷处理

钢质储罐底板无损检测技术随着现代石化工业的不断发展和成熟，钢质储罐被广泛应用于化学品、石油、天然气、液化气等证照贮存中。

不可避免的，储罐底板会面临的腐蚀与老化等问题，严重影响着储罐的安全运营，因此储罐的无损检测非常重要。

储罐底板常常表现为内飞边、外飞边、穿孔、凹陷、开裂、氧化层、沉淀物、腐蚀、分层等情况。

这些问题将会严重影响底板的可用性、强度和稳定性。

为了去除这些损伤，我们通常需要采用无损检测技术，这是一种非侵入性的检测方式。

1. X射线检测X射线无损检测是一种高度精确的检测工具，能够精确检测到储罐的底板损伤，如穿孔、裂纹、毛刺等。

借助X射线检测设备，检测人员可以检测底板的几何形状、缺陷、密度、或者是其他的缺陷。

2. 超声波检测超声波无损检测适用于大多数的金属和合金材料。

通过将超声波传导到储罐内部，然后观察反弹和回声情况，来检测储罐底板损伤。

当检测人员发现问题时，可以对缺陷进行评级，以评估可能的损伤。

电磁无损检测技术通过电磁场的扰动来检测底板内部的缺陷。

这种技术主要适用于检测零件的表面缺陷，如裂纹、毛刺等。

检测设备能够检测出信号的频率、幅度、相位等特征，从而确定底板的缺陷状况。

4. 磁粉检测磁粉检测主要用于检测金属表面的裂纹等细小缺陷，根据磁粉的物理原理将磁粉涂布在底板表面，通过磁通的分布检测出底板的缺陷，并评估缺陷的大小和程度。

钢质储罐底板的无损检测技术可以有效的帮助我们了解底板损伤状况，并使我们更加关注维护保养，避免事故发生。

在维护过程中，我们应该选用最有效的方法进行检测，定期对储罐底板进行检测，并严肃认真地处理检测结果。

只有这样，我们才能确保储罐外观结构完好，安全运动，保护人员安全，同时最大化维护储罐的经济效益。

钢质储罐底板无损检测技术随着工业化的发展，储罐在化工、石油、食品、制药等领域的应用日益广泛。

而储罐的底板作为最重要的部分之一，其安全性直接关系到生产运营的稳定性和安全性。

对储罐底板的无损检测技术显得尤为重要。

本文将就钢质储罐底板无损检测技术进行介绍及分析。

钢质储罐底板无损检测技术是指通过一系列非破坏性检测的方法和手段，对钢质储罐底板进行各种缺陷的检测和评估，包括但不限于杂质、裂纹、腐蚀、变形等问题。

无损检测技术在保障储罐运行安全和预防事故发生方面具有重要的意义。

目前，钢质储罐底板的无损检测技术主要包括以下几种方法：1. 超声波检测技术：超声波检测是一种利用超声波在材料中传播的特性，来检测材料内部缺陷和变化的技术。

它可以对储罐底板进行表面和内部的检测，有较高的灵敏度和准确性。

2. 磁粉检测技术：磁粉检测是通过向被检测物表面喷洒铁磁性粉末，在外加磁场下通过观察磁粉的分布情况来检测材料中的裂纹、缺陷等问题。

它适用于对钢质储罐底板进行裂纹检测。

3. X射线检测技术：X射线检测是一种利用X射线穿透物体的特性来获取物体内部信息的检测技术，适用于对储罐底板进行厚度和缺陷的检测。

4. 磁记号法：磁记号法是通过在被检测物表面涂刷铁磁性颗粒，再施加外加磁场，在缺陷附近观察颗粒的排列情况来判断缺陷的性质和大小。

5. 涡流检测技术：涡流检测是通过感应涡流来检测材料表面和近表面的缺陷情况，对于储罐底板的腐蚀和厚度的检测具有很好的效果。

1. 检测维护：钢质储罐底板无损检测技术可以用于对储罐底板的腐蚀、裂纹、变形等问题进行检测，并及时发现问题，进行维护和修复，保障储罐的安全运行。

2. 定期检测：储罐底板无损检测技术可以用于进行定期的检测和评估，及时发现底板的问题，确保储罐在使用过程中不会因为底板的问题导致泄漏或爆炸的危险。

3. 安全评估：通过对储罐底板的无损检测，可以对储罐的安全状况进行评估，并提出相应的改进和维护方案，确保储罐的安全性。

储罐无损检测的方法及应注意的问题储罐无损检测的方法及应注意的问题【摘要】本文根据GB50128-2005要求，通过工程实例介绍了储罐无损检测的方法和注意事项，避免工作出错，提高工作效率。

【关键词】储罐无损检测；委托；报审前言在油田产能建设中，储罐一直都是不可或缺的一部分，而储罐的无损检测作为储罐施工的一部分也是十分重要的。

一旦委托出现了错误就有可能给公司造成损失，给施工进度带来影响，所以作为技术人员，如何进行储罐无损检测的委托就显得尤为重要了。

这里我们将以钢制水罐为例，具体阐述一下如何进行储罐无损检测的委托和报审，希望对以后的工作有所帮助。

1、储罐无损检测的特点与管线无损检测不同，储罐的无损检测有自己的方式。

管线的无损检测是根据验收规范的要求抽查一定比例的焊口进行射线或超声波无损探伤，所以一般来说我们可以在整条管线全部焊接完毕之后再进行无损检测的报审；储罐的无损检测则是依据每一层罐壁的完成情况来进行报审的，这就需要技术人员驻扎在现场，时时关注储罐的进展情况。

管线的无损检测委托是依据规范按比例抽查焊道，一般不易出错；储罐的无损检测委托则需要自己通过储罐的排版情况去数，而且每一种焊缝的比例是不一样的，相对容易出错。

2、储罐无损检测的方法2.1委托依据的总体要求委托依据GB50128-2005【1】：纵向焊缝：a、底圈罐壁板应从每条纵向焊缝中任取300mm进行射线检测。

b、其他各圈壁板，每一焊工焊接的每种板厚，在最初焊接的3m 焊缝部位任取300mm进行射线检测。

以后不考虑焊工人数，对每种板厚在每30m焊缝及其尾数内的任意部位取300mm进行射线检测。

c、底圈壁板除a项规定外，25%的T字缝应进行射线检测，其他各圈壁板。

钢质储罐底板无损检测技术1. 引言1.1 背景介绍钢质储罐底板无损检测技术是一项在工业领域中被广泛应用的技术。

钢质储罐作为储存液体或气体的重要设备，在长期运行中容易出现底板腐蚀、裂纹等问题，而这些问题可能会导致泄漏事故，给生产安全和环境保护带来重大风险。

对钢质储罐底板进行无损检测具有重要的意义。

随着现代科技的发展，钢质储罐底板无损检测技术也得到了迅速的发展。

传统的底板检测方法存在着效率低、精度不高、安全风险大等问题，而无损检测技术则能够在不破坏钢质储罐的情况下，发现底板的隐患，为工程维护提供准确的数据支持。

随着工业化程度的不断提高，钢质储罐的要求也越来越高，对底板的无损检测技术提出了更高的要求。

研究钢质储罐底板无损检测技术的背景意义重大，将有助于完善相关技术，提高设备运行的安全性和可靠性。

【字数：235】1.2 研究意义在进行钢质储罐底板无损检测技术研究时，我们需要考虑到这一技术的研究意义。

钢质储罐在工业生产中扮演着重要的角色，储存着各种液体或气体，如石油、化工品等。

储罐底板是整个储罐结构中最容易受到腐蚀和损伤的部分，因此对其进行无损检测至关重要。

钢质储罐一旦存在底板问题，会带来严重的安全隐患，可能导致泄漏、爆炸等严重事故，给人们的生命财产造成巨大损失。

研究钢质储罐底板无损检测技术不仅有利于提高储罐的安全性和可靠性，还可以预防事故的发生，保障生产环境的安全。

钢质储罐底板无损检测技术的研究还有助于提高工作效率和减少维护成本。

通过及时发现和修复底板问题，可以避免频繁停工维修造成的生产损失，同时也可以延长储罐的使用寿命，降低维护费用。

钢质储罐底板无损检测技术的研究意义重大，对保障工业生产安全、降低成本、提高效率具有重要价值。

1.3 研究现状钢质储罐底板无损检测技术的研究现状一直处于不断发展和完善的阶段。

随着科学技术的不断进步，传统的无损检测方法已经逐渐不能满足钢质储罐底板的实际需求。

目前，国内外学者和研究机构正在不断开展针对钢质储罐底板的无损检测技术研究，取得了一系列重要的成果。

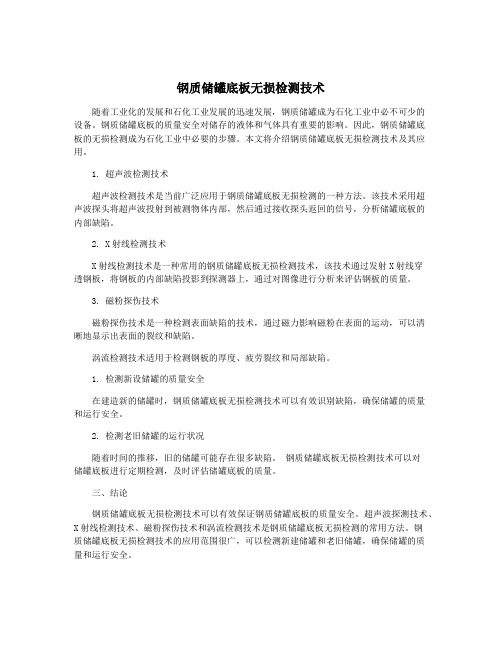

钢质储罐底板无损检测技术随着工业化的发展和石化工业发展的迅速发展，钢质储罐成为石化工业中必不可少的设备。

钢质储罐底板的质量安全对储存的液体和气体具有重要的影响。

因此，钢质储罐底板的无损检测成为石化工业中必要的步骤。

本文将介绍钢质储罐底板无损检测技术及其应用。

1. 超声波检测技术超声波检测技术是当前广泛应用于钢质储罐底板无损检测的一种方法。

该技术采用超声波探头将超声波投射到被测物体内部，然后通过接收探头返回的信号，分析储罐底板的内部缺陷。

2. X射线检测技术X射线检测技术是一种常用的钢质储罐底板无损检测技术，该技术通过发射X射线穿透钢板，将钢板的内部缺陷投影到探测器上，通过对图像进行分析来评估钢板的质量。

3. 磁粉探伤技术磁粉探伤技术是一种检测表面缺陷的技术，通过磁力影响磁粉在表面的运动，可以清晰地显示出表面的裂纹和缺陷。

涡流检测技术适用于检测钢板的厚度、疲劳裂纹和局部缺陷。

1. 检测新设储罐的质量安全在建造新的储罐时，钢质储罐底板无损检测技术可以有效识别缺陷，确保储罐的质量和运行安全。

2. 检测老旧储罐的运行状况随着时间的推移，旧的储罐可能存在很多缺陷。

钢质储罐底板无损检测技术可以对储罐底板进行定期检测，及时评估储罐底板的质量。

三、结论钢质储罐底板无损检测技术可以有效保证钢质储罐底板的质量安全。

超声波探测技术、X射线检测技术、磁粉探伤技术和涡流检测技术是钢质储罐底板无损检测的常用方法。

钢质储罐底板无损检测技术的应用范围很广，可以检测新建储罐和老旧储罐，确保储罐的质量和运行安全。

滕州盛隆98万吨/年焦化技改项目无损检测方案一、主题内容：本方案规定了滕州盛隆98万吨/年焦化技改项目现场组装油罐无损检测的大体要求。

本方案编制依据：GBJ128-90《立式圆筒形钢制焊接油罐施工及验收标准》JB4730-94《压力容器无损检测》《射线检测工艺规程》《磁粉检测工艺规程》《渗透检测工艺规程》二、检测项目及数量：罐底边缘板，每条对接焊缝的外端300mm范围内，进行射线检测。

纵向焊缝，每一焊工焊接的每种板厚（板厚差不大于1mm时可视为一样厚度），在最初焊接的3m焊缝的任意部位取300mm进行射线检测。

以后不考虑焊工人数，对每种板厚在每30m焊缝及其尾数内的任意部位取300mm进行射线检测。

检测部位中的25%应于丁字缝处。

环向对接焊缝，每种板厚在最初焊接的3m焊缝的任意部位取300mm 进行射线检测。

以后对每种，在每60m焊缝及其尾数内的任意部位取300mm进行射线检测。

上述检查不考虑焊工人数。

底圈壁板纵缝进行100%射线检测。

底板三层钢板重叠部份的搭接接头的根部焊道焊完后，在沿三个方向各200mm范围内，应进行渗透检测，全数焊完后，应进行磁粉检测。

射线检测不合格时，应在该缺点的两头延伸300mm作补充检测，但缺点的部位距底片端部75mm以上者可再也不延伸。

如延伸部位的检测结果仍不合格时，应继续延伸进行检查。

水压实验后，重复水压实验前的磁粉检测，部位、比例同前。

三、现场平安治理项目领导和责任工程师要高度重视检测现场的平安工作，要以身作那么，学习贯彻各项平安规章制度；进入现场前，必需对现场检测人员进行平安教育，向检测人员详细介绍现场情形，使检测人员检测前做到心中有数，然后依照部署，有步骤地进入检测现场。

检测人员必需严格遵守各项平安操作规程，进入现场前，必需穿着好防护用品，不准饮酒，不准打闹，高空作业时，必需系好平安带，上下交叉作业时，严禁高空坠物，做到检测平安。

注意用电平安。

渗透检测时，应带好口罩，并注意防火。

钢质储罐底板无损检测技术引言：钢质储罐是在化工、石油、石化等工业领域中广泛使用的一种储存液体或气体的设备。

底板作为储罐的重要部分，承受着液体或气体的重力和压力，因此底板的安全性与可靠性至关重要。

底板的无损检测技术在储罐的制造和使用过程中起着重要的作用，本文将介绍钢质储罐底板无损检测技术的一些常见方法。

一、磁粉无损检测磁粉无损检测是一种常用的检测方法，它利用磁粉颗粒在磁场作用下的磁性，寻找底板表面或裂纹、裂缝等缺陷。

检测时，需要在底板表面喷撒磁粉，并施加磁场。

如果底板表面存在缺陷，磁粉会聚集在缺陷处形成磁粉线，从而可以清楚地观察到缺陷的位置和形态。

磁粉无损检测可以检测到一些细小的裂纹和表面缺陷，但对深层缺陷或隐蔽缺陷的检测能力较弱。

二、超声波检测超声波无损检测是另一种常用的方法。

它利用超声波在材料中的传播速度与密度、弹性模量等物理特性之间的关系，来检测底板内部的缺陷。

通过将超声波传感器放置在底板表面，通过超声波的传播和反射，可以得到底板内部的缺陷情况。

超声波无损检测可以检测到底板内部的裂纹、气孔、夹杂物等缺陷，并且可以测量缺陷的位置、尺寸和形态。

但超声波无损检测的可操作性较差，需要专业的操作人员进行操作，较难对底板进行全面检测。

四、液体渗透检测液体渗透检测是一种常用的表面检测方法，它利用液体在表面缺陷中的渗透性来检测底板表面的缺陷。

检测时，先在底板表面涂覆一层液体渗透剂，经过一定时间后擦拭干净，再涂覆显像剂，显影后可以清晰地观察到表面缺陷的位置和形态。

液体渗透检测可以检测到底板表面的裂纹、孔洞、气泡等缺陷，对细小和浅层的缺陷检测效果较好。

但液体渗透检测只能检测到表面缺陷，对底板内部的缺陷无法检测。

结论：钢质储罐底板无损检测技术在储罐的制造和使用过程中起着至关重要的作用。

磁粉、超声波、射线和液体渗透无损检测是常用的技术方法，各自具有优缺点。

为了保证储罐底板的安全性和可靠性，可以根据需要进行多种方法的组合检测，以提高检测的准确性和可靠性。

钢质储罐底板无损检测技术钢质储罐底板是储存和运输液态物质的重要设备，其质量和安全性直接关系到液态物质的储存和运输安全。

而底板的无损检测技术是保障储罐底板安全的关键技术之一。

本文将重点介绍钢质储罐底板无损检测技术的原理、方法和应用。

一、无损检测技术的原理无损检测技术是指通过无需破坏被测物体完整性的方法，利用物理、化学、电磁等原理对被测物体进行检测。

在钢质储罐底板的无损检测中，主要利用超声波、磁粉探伤、涡流探伤等技术进行检测。

1. 超声波技术：超声波技术是利用超声波在材料内部传播的原理进行材料的内部缺陷检测的方法。

通过超声波的发射和接收，可以获取材料内部缺陷的位置、大小和形状，从而进行定量的评价和分析。

2. 磁粉探伤技术：磁粉探伤技术是利用铁磁材料的磁性特性及其在外磁场下表现出的特定磁性现象来检测缺陷的方法。

通过在被检测部位涂覆磁粉，在外加磁场作用下，当磁粉遇到磁场不连续部位，会在缺陷处产生集聚现象，从而可以观察到缺陷的位置和形状。

3. 涡流探伤技术：涡流探伤技术是利用涡流感应原理对导电材料进行表面缺陷探测的方法。

在储罐底板上施加交变电流，产生交变磁场，当磁场遇到导电材料的表面缺陷时，会引起涡流，通过检测涡流的变化来识别材料表面缺陷。

以上三种无损检测技术都可以有效地对钢质储罐底板进行缺陷检测，提高底板的安全性和可靠性。

在进行钢质储罐底板的无损检测时，需要按照一定的方法和步骤进行操作，以确保检测结果的准确和可靠。

一般来说，无损检测技术的方法主要包括以下几个步骤：1. 准备工作：在进行无损检测之前，需要做好检测仪器的准备工作，包括超声波探头、磁粉探伤设备、涡流探伤仪等。

还需要对被检测的储罐底板进行清洁和表面处理，以确保检测的准确性。

2. 检测位置确定：根据储罐底板的结构和设计要求，确定需要进行无损检测的位置和范围。

特别需要关注底板的焊缝、接头部位和受力部位等。

3. 检测操作：根据所选择的无损检测技术，进行相应的检测操作。

钢质储罐底板无损检测技术钢质储罐底板是储罐的基础和承载结构，其安全性和完整性对于储罐的正常运行至关重要。

随着储罐的使用年限的增长，底板的老化、腐蚀和损坏等问题也逐渐显现出来。

定期对储罐底板进行无损检测显得尤为重要。

钢质储罐底板无损检测技术是一种在不损伤储罐底板的情况下，通过对储罐底板进行各种检测手段来评估其完整性和安全性的技术。

无损检测技术能够检测到底板的各种缺陷和损伤，如裂纹、腐蚀、磨损等，帮助运营人员及时了解储罐的健康状况，确定是否需要采取维修措施，并及时进行维修和更换。

1. 超声波检测：超声波检测是利用超声波在材料中的传播特性来检测底板的缺陷和损伤的一种方法。

通过探头将超声波传入底板，根据不同的传播速度和反射情况，可以判断出底板是否存在问题。

2. 磁粉检测：磁粉检测是通过在底板表面涂覆磁粉，利用其自身磁性特性来检测出底板表面的裂纹和缺陷。

当磁粉与底板表面的磁场发生作用时，会产生磁粉堆聚在缺陷区域，从而可以观察到缺陷情况。

3. 射线检测：射线检测是利用X射线或γ射线通过底板材料来检测底板内部的缺陷和损伤。

将射线投射到底板上，通过观察射线在底板中的衰减情况，可以确定底板是否存在问题。

4. 磁带检测：磁带检测是利用感应电流产生的磁场来检测底板的缺陷和损伤的方法。

感应电流在底板中传播时，会受到缺陷和损伤的影响，通过测量磁场的变化，可以判断底板的健康状况。

这些无损检测技术在实际应用中经过了长期的改进和发展，已经成为储罐底板检测的常用手段。

它们具有操作简便、检测灵敏度高、范围广等优点，能够有效地发现底板的缺陷和损伤，并及时采取措施修复和更换。

钢质储罐底板无损检测技术是确保储罐安全和设施可靠运行的关键技术之一。

通过定期的无损检测，可以及时发现底板的问题，减少事故的发生，保障装置的正常运行。

储罐运营管理人员应高度重视储罐底板的无损检测工作，并合理安排检测周期，确保检测工作的有效性和及时性。

在检测过程中要严格遵守相关的安全操作规程，确保检测人员的安全。

《立式圆筒形钢制焊接储罐施工及验收规范》目次1 总则 (1)2 材料验收 (2)3 预制 (3)3.1 一般规定 (3)3.2 壁板预制 (4)3.3 底板预制 (6)3.4 浮顶和内浮顶预制 (7)3.5 固定顶顶板预制 (8)3.6 构件预制 (8)4 组装 (9)4.1 一般规定 (9)4.2 基础检查 (9)4.3 罐底组装 (10)4.4 罐壁组装 (12)4.5 固定顶组装 (14)4.6 浮顶组装 (14)4.7 附件安装 (14)5 焊接 (16)5.1 焊接工艺评定 (16)5.2 焊工考核 (16)5.3 焊前准备 (16)5.4 焊接施工 (17)5.5 焊接顺序 (18)5.6 修补 (19)6 检查及验收 (21)6.1 焊缝的外观检查 (21)6.2 焊缝无损检测及严密性试验 (21)6.3 罐体几何形状和尺寸检查 (23)6.4 充水试验 (24)6.5 工程验收 (25)附录A T形接头角焊缝试件制备和检验 (27)附录B 储罐基础沉降观测方法 (29)附录C 交工验收表格 (30)本规范用词说明 (42)附条文说明 (43)1 总则1.0.1为规定立式圆筒形钢制焊接储罐施工及验收的技术要求，确保储罐施工质量,特制定本规范。

1.0.2 本规范适用于储存石油、石化产品及其它类似液体的常压（包括微内压）立式圆筒形钢制焊接储罐罐体及与储罐相焊接附件的施工及验收。

埋地的、储存极度和高度危害介质、人工制冷液体的储罐，不适用于本规范。

1.0.3储罐应按设计文件施工，当需要修改设计时，必须取得原设计单位的同意。

1.0.4 储罐的预制、安装和检验，应采用同一准确度等级的计量器具。

1.0.5储罐的施工及验收，除应符合本规范的规定外，尚应符合国家现行的有关强制性标准的规定。

12 材料验收2.0.1 建造储罐选用的材料和附件，应具有质量合格证明书,并符合相应国家现行标准规定。

钢板和附件上应有清晰的产品标识。
