《CREO经验与技巧》知识点列表

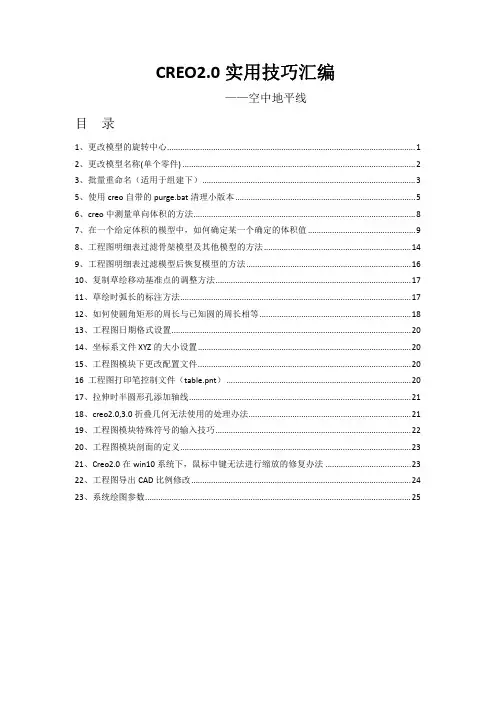

CREO2.0实用技巧汇编——空中地平线目 录1、更改模型的旋转中心 (1)2、更改模型名称(单个零件) (2)3、批量重命名（适用于组建下） (3)5、使用creo自带的purge.bat清理小版本 (5)6、creo中测量单向体积的方法 (8)7、在一个给定体积的模型中，如何确定某一个确定的体积值 (9)8、工程图明细表过滤骨架模型及其他模型的方法 (14)9、工程图明细表过滤模型后恢复模型的方法 (16)10、复制草绘移动基准点的调整方法 (17)11、草绘时弧长的标注方法 (17)12、如何使圆角矩形的周长与已知圆的周长相等 (18)13、工程图日期格式设置 (20)14、坐标系文件XYZ的大小设置 (20)15、工程图模块下更改配置文件 (20)16 工程图打印笔控制文件（table.pnt） (20)17、拉伸时半圆形孔添加轴线 (21)18、creo2.0,3.0折叠几何无法使用的处理办法 (21)19、工程图模块特殊符号的输入技巧 (22)20、工程图模块剖面的定义 (23)21、Creo2.0在win10系统下，鼠标中键无法进行缩放的修复办法 (23)22、工程图导出CAD比例修改 (24)23、系统绘图参数 (25)CREO2.0实用小技巧1、更改模型的旋转中心更换方式：打开重定向命令→类型下拉菜单中选择首选项→根据自己的需要选择实际的旋转中心。

2、更改模型名称(单个零件)打开想要更改名称的模型→文件→管理文件→重命名→输入名称/编码，详见以下截图3、批量重命名（适用于组建下）打开组建模型→文件→管理文件→重命名→确定（如图中第4步操作，直接确定）→直接输入新名称即可（如不需要对公用名称进行修改，详见以下步骤）如不需要对公用名称进行修改，详见以下步骤以上前四步相同，在上述第5步之前进行如下操作（去掉公用名称之前的√）4、使用MCADEx tools更改模型名称(MODEL_NAME)及公共名称（PTC_COMMON_NAME），可用于单个零件及批量零件（模型名称不支持中文）5、使用creo自带的purge.bat清理小版本通常creo自带的清理小版本的批处理文件purge.bat无法使用，通过以下方式进行处理：第一步：找到purge.bat文件所在的目录D:\PTC\CERO2.0\Creo 2.0\Parametric\bin（个人根据自己的实际进行修改），并复制改目录；第二步：单击我的电脑右键-属性-高级-环境变量选中path项，单击编辑，弹出对话框，把你的 purge.bat 所在的文件夹路径添加到环境变量里，原有的变量不要动，后面输入“; D:\PTC\CERO2.0\Creo 2.0\Parametric\bin”,确定即可，请注意路径修改为你自己的，不要照搬，注意不要漏了前面分号。

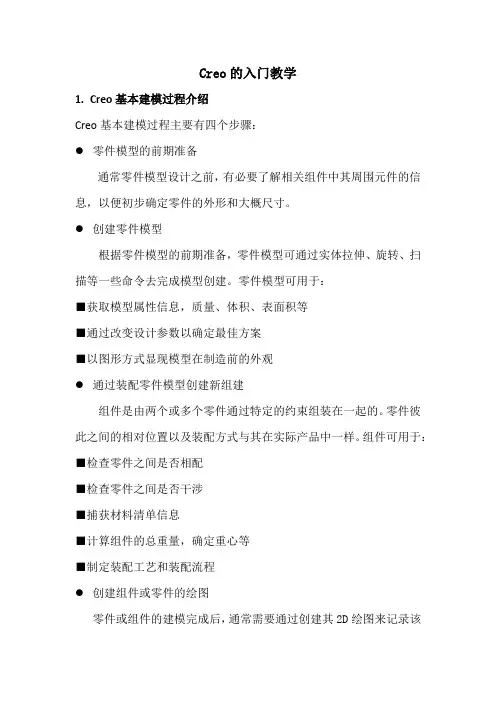

Creo的入门教学1.Creo基本建模过程介绍Creo基本建模过程主要有四个步骤：●零件模型的前期准备通常零件模型设计之前，有必要了解相关组件中其周围元件的信息，以便初步确定零件的外形和大概尺寸。

●创建零件模型根据零件模型的前期准备，零件模型可通过实体拉伸、旋转、扫描等一些命令去完成模型创建。

零件模型可用于：■获取模型属性信息，质量、体积、表面积等■通过改变设计参数以确定最佳方案■以图形方式显现模型在制造前的外观●通过装配零件模型创建新组建组件是由两个或多个零件通过特定的约束组装在一起的。

零件彼此之间的相对位置以及装配方式与其在实际产品中一样。

组件可用于：■检查零件之间是否相配■检查零件之间是否干涉■捕获材料清单信息■计算组件的总重量，确定重心等■制定装配工艺和装配流程●创建组件或零件的绘图零件或组件的建模完成后，通常需要通过创建其2D绘图来记录该零件或组件。

2D绘图通常包含零件或组件的视图、尺寸和标题栏。

绘图还可能包含注视、表和其他设计信息。

并非所有公司都需要创建模型的绘图。

2.Creo Parametric界面介绍开始窗口在开始窗口，你能够设定工作目录，定义模型的显示质量、系统颜色和编辑配置文件等。

工作窗口在工作窗口，我们可以看到有很多以前放在“插入”下拉菜单的命令的都放到了工作窗口，这样我们可以很方便的选取相应的命令来建模，节约时间，提高效率。

第一部分建模的基础“拉伸”命令“拉伸”除了包含以前的所有功能外还增加了直接进入“草绘”和增加了拔模功能。

可以减少建模过程中使用相应功能的时间，简化了操作。

目标使用一些现有的基准曲线来创建活塞头。

工作目录：modeling1. 创建名为piston_您的姓名缩写的零件。

选择键入piston_您的姓名缩写作为“名称”(Name)移除“使用缺省模板”(Use default template)旁的选中标记选择“确定”(OK)按钮选择“浏览”(Browse)按钮双击curves_wf2.prt在“新文件选项”(New File Options)对话框中选择“确定”(OK)按钮请注意，两条基准曲线都显示在模型树中。

1．Creo 2.0 特点1）3D实体模型2）单一数据库3）以特征作为设计单元4）参数式设计2.文件2.1设置工作目录1）作用：方便以后文件的保存与打开，既便于文件的管理，也节省文件打开的时间。

2）如何设定？方式一：直接单击【文件】菜单中的【管理会话】，打开【选择工作目录】对话框，选择目标路径设置工作目录，单击【确定】。

方式二：在桌面上用鼠标右击Creo parametric 2.0图标，从快捷菜单中选择【属性】，在【起始位置】中输入新的工作目录。

2.2 ‘保存’、‘保存副本’、‘备份’的区别：保存：将当前文件保存在当前目录中，文件名、目录名均不更改，保存一次，自动增加一新版本。

保存副本：将当前文件以不同名字存放于不同目录中。

可以改变文件名和存储路径。

保存后与原文件无关联。

备份：用于保存装配、工程图，即可在当前目录下对当前文件同名备份，亦可在其他目录中同名备份，将所有有关的文件都复制带目的目录中。

2.3‘拭除’与‘删除’的区别：拭除：将文件从内存中清除，但仍存在于硬盘中。

拭除当前文件：将当前工作窗口的文件从内存中清除；拭除未显示文件：将当前不在任何窗口中，但在内存中的所有文件清除。

删除：从硬盘及内存中彻底删除模型所有的版本或者模型的原版本。

删除旧版本文件：可以删除当前零件的所有旧版本文件2.4‘退出’和‘关闭’的区别：退出：可以退出Creo系统关闭：关闭当前模型工作窗口。

2.5常用的文件后缀名：草绘：.sec 零件：.prt 装配：.asm 绘图：.drw 格式：.frm3.零件3.1.1 草图“三要素”：图元、约束、尺寸3.1.2. 图元中中心线的作用；1）作为旋转特征的方向；2）用于对称的轴线3）作为标注尺寸的参照；4）用中心线控制所绘图元关于中心线自动对称。

3.1.3. 常用的约束（9个）1）竖直（┃）：使直线或两顶点竖直2）水平（━）：是直线或两顶点水平3）垂直（╇）：使两图元正交4）相切：使两图元相切5）中点：使点位于线段中点6）重合（⊙）：创建相同点、图元上的点或共线约束7）对称（→←）：使两点或顶点关于中心线对称8）相等（＝）：创建相等长度、半径或曲率9）平行（∥）：使两直线平行3.1.4. 尺寸强尺寸：用户自己增加的尺寸来创建期望的标注；弱尺寸：当草绘某个界面时，系统自动标注的几何尺寸，系统在创建和拭除时不给与警告3.1.5.草绘操作步骤:1)选定平面，进入草绘，画图元（矩形、直线、圆等），标注图元尺寸；2）给图元加约束，使之满足几何位置关系；3）根据需要，手动添加强尺寸；4）按草图的实际尺寸修改几何图元的尺寸，精确控制几何图元的大小，位置，系统将按实际尺寸再生图形。

creo好用技巧【最新版3篇】篇1 目录1.Creo 的特点与优势2.Creo 的基本操作技巧3.Creo 的高级操作技巧4.Creo 的实际应用案例篇1正文Creo 是一款由 PTC 公司推出的计算机辅助设计（CAD）软件，广泛应用于各类工程领域。

它以易学易用、功能强大、兼容性强等特点受到广大工程师的喜爱。

本文将为大家介绍一些在使用 Creo 时非常有用的技巧，帮助大家更高效地完成设计工作。

一、Creo 的特点与优势1.参数化建模：Creo 采用参数化建模技术，用户可以轻松地调整设计参数，实现形状和尺寸的快速变化。

2.直接建模：Creo 的直接建模功能使用户能够在三维空间中直观地创建和编辑模型，大大提高了设计效率。

3.强大的集成功能：Creo 集成了 CAD、CAM 和 CAE 等功能，用户可以在一个软件中完成从设计到制造的全过程。

二、Creo 的基本操作技巧1.视图切换：在 Creo 中，可以通过按住鼠标滚轮并拖动鼠标来实现视图的切换，方便快捷。

2.模型显示：Creo 提供了多种模型显示方式，如隐藏/显示、着色、透明等，用户可以根据需要进行设置。

3.特征建模：Creo 的特征建模功能包括拉伸、旋转、扫描等，用户可以利用这些功能轻松创建复杂的三维模型。

三、Creo 的高级操作技巧1.曲面建模：Creo 提供了丰富的曲面建模工具，如自由曲面、扫描混合等，用户可以利用这些工具创建出优美的曲面形状。

2.零件装配：Creo 的零件装配功能使用户可以将多个零件组合成一个完整的产品模型，方便进行总体设计和分析。

3.动画制作：Creo 可以创建各种动画，如爆炸图、旋转动画等，为用户提供丰富的展示手段。

四、Creo 的实际应用案例1.机械设计：在机械设计领域，Creo 可以帮助工程师快速创建和修改三维模型，提高设计效率。

2.电子产品设计：在电子产品设计领域，Creo 可以用于绘制电路板、布局元器件等，实现从概念到产品的全过程设计。

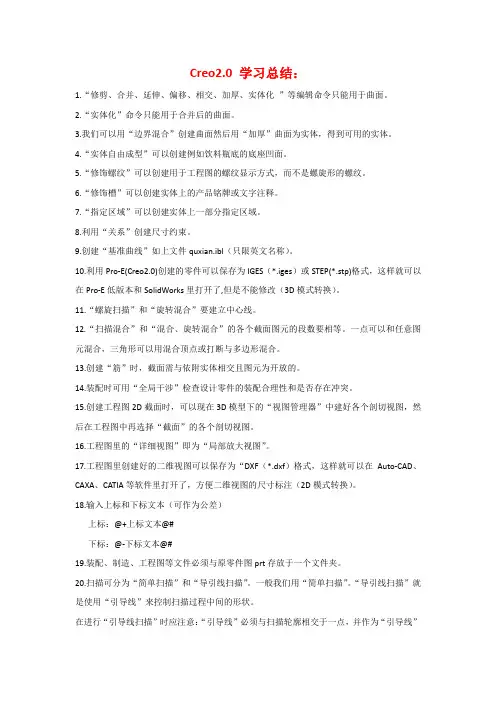

Creo2.0 学习总结：1.“修剪、合并、延伸、偏移、相交、加厚、实体化”等编辑命令只能用于曲面。

2.“实体化”命令只能用于合并后的曲面。

3.我们可以用“边界混合”创建曲面然后用“加厚”曲面为实体，得到可用的实体。

4.“实体自由成型”可以创建例如饮料瓶底的底座凹面。

5.“修饰螺纹”可以创建用于工程图的螺纹显示方式，而不是螺旋形的螺纹。

6.“修饰槽”可以创建实体上的产品铭牌或文字注释。

7.“指定区域”可以创建实体上一部分指定区域。

8.利用“关系”创建尺寸约束。

9.创建“基准曲线”如上文件quxian.ibl（只限英文名称）。

10.利用Pro-E(Creo2.0)创建的零件可以保存为IGES（*.iges）或STEP(*.stp)格式，这样就可以在Pro-E低版本和SolidWorks里打开了,但是不能修改（3D模式转换）。

11.“螺旋扫描”和“旋转混合”要建立中心线。

12.“扫描混合”和“混合、旋转混合”的各个截面图元的段数要相等。

一点可以和任意图元混合，三角形可以用混合顶点或打断与多边形混合。

13.创建“筋”时，截面需与依附实体相交且图元为开放的。

14.装配时可用“全局干涉”检查设计零件的装配合理性和是否存在冲突。

15.创建工程图2D截面时，可以现在3D模型下的“视图管理器”中建好各个剖切视图，然后在工程图中再选择“截面”的各个剖切视图。

16.工程图里的“详细视图”即为“局部放大视图”。

17.工程图里创建好的二维视图可以保存为“DXF（*.dxf）格式，这样就可以在Auto-CAD、CAXA、CATIA等软件里打开了，方便二维视图的尺寸标注（2D模式转换）。

18.输入上标和下标文本（可作为公差）上标：@+上标文本@#下标：@-下标文本@#19.装配、制造、工程图等文件必须与原零件图prt存放于一个文件夹。

20.扫描可分为“简单扫描”和“导引线扫描”。

一般我们用“简单扫描”。

“导引线扫描”就是使用“引导线”来控制扫描过程中间的形状。

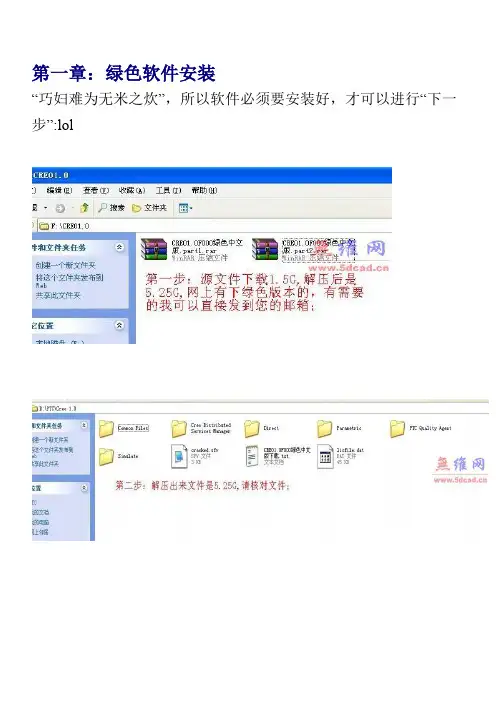

第一章：绿色软件安装“巧妇难为无米之炊”，所以软件必须要安装好，才可以进行“下一步”:lol第二章：Creo文件菜单管理功能这个教程又是很简单的命令，仅供大家参考吧，也许我了解的也只是皮毛而已！不过目前发现Creo 1.0 F000 使用起来确实还存在一些问题。

但对于新的尝试存在问题也是难免的啊。

1、软件很容易非正常退出和死掉，不过退出后再打开会提示是否恢复，但往往恢复也会造成再次退出。

2、一些命令用不了，即点击后没什么反映，也许是没有掌握使用的条件，但个别命令明显是还没完善。

3、软件运行起来明显慢，一些简单的命令运行速度也较慢，看来硬体要大升级啊。

4、显示的问题，有些零件在旧版本打开看起来是好的，用Creo打开显示异常我用的版本是官方正版并非破解版，我想应该不是破解的问题，期待后序的版本能使Creo更应用于实际工作。

问题应该客观，辩证的看待，好啦下面看看几个简单的命令和改变吧！请各位童鞋不要插队啊！1、先来看看文件另存中的镜像零件命令，这个命令如果没有记错应该是新增加的，以前在组装中新建零件时有一个镜像得到新零件命令。

这次这个镜像零件更可贵的是可以有参也可以无参啊。

很实用的一个命令，对一些一左一右的零件来说会省很多时间的，不过如果你实际工作中几乎没有这样的零件那这个命令对你来说可能可有可无。

2、文件打印中的快速打印命令，这个命令的增加更加人性化一些吧。

对于常用的一些打印操作省了一个步骤，让人更觉得象是在操作办公软件一样。

不过用这个命令必需确保你的图框等是设定好的，否则打出来可能效果不行吧。

3、下面重点介绍一下这个无限潜力的命令文件打印下的快速绘图命令，从目前看这个命令还并不完善和尽如人意，但这个命令希望能在后序版本中得到提升。

下面具体说说潜力所在:1、不管你认可不认可工程软件发展的未来传统的工程图将被取代或自动生成有尺寸和注记的列印纸档，快速绘图只是最终目标的一个过度吧。

CREO中得到加强的注释菜单也是为这方面准备的啊。

PROE技巧集锦一` 在过野火版2.0中许多做曲线的命令找不到,有一个方法就是点应用程序----继承. 这样就进入和2001差不多的界面,所有曲线命令也正常使用!二` 两种常用方法可以将图片插入到零件中:插入------造型-------styling----- trace sketch在零件模块下点"插入(insert)---------造型(style)" 进入造型模式,主菜单上出现一个叫"造型(styling)"的选项,点击这个菜单(造型styling)----跟踪草绘(track sketch) 之后出现一个对话框,对话框的右边有个"+"点击它-----选择你想放置图形的面------然后找到你要贴的图片打开后在相应微调框中调整一个大小位置就可以了!还有一个方法是:View--->Molde Setup--->color and appearance--->Add--->Detail--->Map這樣就可以加材質了三`设置工程图里实体隐藏的东西只要在PROE2001 draw setup or PROE wildfire drawing options里面设置:ignore_model_layer_status===NO就可以同步PART或ASSEMBLE四` proe倒圖細節1.先倒大R角再倒小R角2.先倒R角再作薄殼3.先作拔模角再作R角或薄殼五` Proe 2001鼠标左、中、右键的作用一）、左键1、在显示区域中，与ctrl键结合，放大缩小；2、选取（pick）3、在选取时，与ctrl键结合，或shift键结合，可以多选；4、在sketcher中，画图元二）、中键1、在显示区域中，与ctrl键结合，旋转；2、回车（enter）;3、done sel；4、done；5、ok；6、default;7、accept；8、在草绘器（sketcher）中，中止画图元。

ProeCreo产品结构设计绝对用的上的知识点!1. 拔模斜度光面上不小于1度，蚀纹面不小于3度。

2. 透明件的孔，从前模碰到后模，拔模斜度留在前模;不透明件的孔，尽量将分型面留在中间，小部分(约1/3)留前模，大部分留后模，前后模碰穿处错位0.2，前后面分别以孔的轮廓线为基准拔模1度与3度。

3. 骨架模型中规划好是否需要美工线，如果需要美工线的，就在骨架模型中做一段直身位，把美工线做在阳止口那一面。

4. 两个壳之间在分型面处零配，止口处留0.2mm厚度间隙，留0.1mm的侧向间隙。

止口根部倒C0.3的角，防止出现应力痕。

阴止口处的料厚尽量不小于均匀壁厚的2/3。

反止口如果受空间限制不够宽，尽量做双排形式的。

5. 超声焊接线做在阳止口上，用于焊接部分的截面是高度为0.3mm的正三角形。

如果不防水，为了减小超声功率，将超声线做成一段一段的(段的长度待了解)，转角处需断开。

6. 螺钉柱外务必加骨位防爆，骨位低于螺柱端面不小于0.5mm，螺钉孔加倒角。

7. 壳体在避开内部硬件后，在合理分布骨位保证壳体的强度，骨位同时还改善注塑时走胶条件。

电池仓或者其他仓体下面一般会有大平面，平面下部尽量分布一些骨位以改善走胶，否则容易出现流痕。

8. 壳体包裹硬件时，要适当设置对碰的支承夹紧硬件，一是增加机器在使用中的刚性，二是增加机器整体的搞冲击强度。

这种结构形式尤其要注意用在液晶屏的周围，让冲击外壳的力在壳体间传递，而不会冲击到液晶屏。

9. 液晶屏四个角落的壳体围骨，需要局部减胶，防止冲出壳体的力破坏液晶屏。

锁紧液晶屏的力点尽量安排在屏的四个角落，防止角落处受力下陷。

包围液晶屏的围骨上边缘要倒C角以方便装配入位，侧间隙留0.1。

预装配液晶屏的扣位与屏的侧间隙不小于0.2，厚度方向间隙0.1，扣合量0.8~1.0。

要加强液晶屏后壳的刚度，不要让液晶屏的背面局部受力，屏围骨可以局部支撑到后壳，都是为了防止出现水波纹。

如果屏的后壳受支承力，务必给后壳与液晶背面留出足够的变形空间，否则可能使屏背面受力。

Creo2.0完全学习⼿册Creo2.0完全学习⼿册1　Creo 2.0⼊门1.1　Creo2.0简介1.1.1　Creo2.0的设计模式1.1.2　Creo核⼼概念1.1.3　Creo主要应⽤模块1.1.4　Creo主要优点1.2　Creo Parametric2.0⼯作界⾯1.2.1　Creo Parametric 2.0的初始界⾯1.2.2　Creo Parametric 2.0的⼯作界⾯1.3　⽂件操作1.3.1　实战—设置⼯作⽬录1.3.2　实战—新建⽂件1.3.3　实战—打开⽂件1.3.4　实战—保存⽂件1.3.5　实战—备份⽂件1.3.6　实战—关闭⽂件1.3.7　实战—拭除⽂件1.3.8　实战—删除⽂件1.4　视图操作1.4.1　视图选项卡1.4.2　设置视图显⽰1.4.3　实战—设置常⽤视图1.4.4　实战—设置模型显⽰1.4.5　实战—⿏标调整视图1.5　综合实战—创建螺钉零件2　草图绘制与编辑2.1　草绘模式2.1.1　草绘模式简介2.1.2　进⼊草绘模式2.2　设置草绘模式2.3　绘制图元2.3.1　绘制点和坐标系2.3.3　绘制直线和中⼼线2.3.4　实战—绘制U型垫⽚草图2.3.5　绘制矩形2.3.6　实战—绘制⾯板零件草图2.3.7　绘制圆和椭圆2.3.8　实战—绘制底座零件草图2.3.9　绘制圆弧2.3.10　实战—绘制不同类型的圆弧2.3.11　绘制样条曲线2.3.12　实战—样条曲线绘制⼿柄轮廓2.3.13　调⽤“调⾊板”绘制图形2.3.14　实战—调⾊板绘制正六边形2.3.15　绘制构造线2.4　标注尺⼨2.4.1　实战—标注线性尺⼨2.4.2　实战—标注径向尺⼨2.4.3　标注⾓度2.4.4　标注弧长尺⼨2.4.5　实战—标注对称尺⼨2.4.6　实战—标注椭圆半轴2.4.7　实战—标注样条曲线尺⼨2.4.8　实战—标注周长尺⼨2.4.9　实战—标注基线尺⼨2.5　修改尺⼨2.5.1　显⽰与关闭尺⼨2.5.2　修改尺⼨2.5.3　实战—修改阶梯图形尺⼨值2.6　⼏何约束2.6.1　约束类型2.6.2　实战—创建约束2.6.3　锁定约束2.6.4　解决过约束2.6.5　删除约束2.7　编辑⼆维图元2.7.1　选取图元2.7.3　实战—分割图元2.7.4　圆⾓、倒⾓2.7.5　实战—旋转调整⼤⼩2.7.6　实战—删除段2.7.7　拐⾓图元2.7.8　实战—复制、粘贴图元2.8　添加⽂字注释2.9　草图的诊断2.9.1　着⾊封闭环2.9.2　突出显⽰开放端2.9.3　重叠⼏何2.9.4　特征要求2.10　综合实战—绘制缺⼝垫⽚草图3　基准特征3.1　基准平⾯3.1.1　基准平⾯概述3.1.2　创建基准平⾯的步骤3.1.3　实战—在油杯模型上创建基准⾯3.2　基准轴3.2.1　基准轴概述3.2.2　创建基准轴的步骤3.2.3　实战—偏⼼轴上创建基准轴3.3　基准点3.3.1　基准点概述3.3.2　创建基准点的步骤3.3.3　实战—⽀座上创建基准点3.4　基准曲线3.4.1　基准曲线概述3.4.2　创建基准曲线的步骤3.4.3　实战—电器插头上创建基准曲线3.5　基准坐标系3.5.1　基准坐标系概述3.5.2　实战—连杆上创建基准坐标系3.6　显⽰和隐藏基准3.7　综合实战—创建⽀座的基准特征4　基础特征建模4.1　进⼊零件建模环境4.2　拉伸特征4.2.1　【拉伸】选项卡4.2.2　拉伸特征类型4.2.3　拉伸截⾯4.2.4　拉伸深度4.2.5　实战—创建连杆4.3　旋转特征4.3.1　旋转创建⾯板4.3.2　旋转特征的类型4.3.3　旋转⾓度4.3.4　实战—创建扇形摆轮4.4　扫描特征4.4.1　【扫描】选项卡4.4.2　扫描的截⾯变化4.4.3　实战—创建钻头模型4.5　混合特征4.5.1　【混合】选项卡4.5.2　混合的分类4.5.3　实战—创建花瓶4.6　扫描混合特征4.7　综合实战—创建监控器模型5　⼯程特征5.1　孔特征5.1.1　简单孔特征5.1.2　标准孔特征5.1.3　实战—创建管接头上的孔5.2　倒⾓特征5.2.1　边倒⾓特征5.2.2　拐⾓倒⾓特征5.2.3　实战—创建⽀座倒⾓5.3　倒圆⾓特征5.3.1　倒圆⾓5.3.2　⾃动倒圆⾓5.3.3　实战—创建车床拨叉上的圆⾓5.4　壳特征5.4.1　创建壳特征5.4.2　实战—创建推⽃模型5.5　筋特征5.5.1　筋的分类5.5.2　创建轨迹筋5.5.3　创建轮廓筋5.5.4　实战—在法兰盘上创建筋特征5.6　拔模特征5.6.1　拔模特征简介5.6.2　创建拔模特征5.6.3　实战—插座外壳上创建拔模特征5.7　实战—创建减速器盖6　曲⾯特征6.1　创建曲⾯6.1.1　拉伸曲⾯6.1.2　实战—拉伸曲⾯创建波形钢板6.1.3　旋转曲⾯6.1.4　实战—创建⼿柄曲⾯模型6.1.5　混合曲⾯6.1.6　实战—创建吹风机出风⼝曲⾯6.1.7　扫描曲⾯6.1.8　实战—创建门把⼿6.1.9　扫描曲⾯6.1.10　实战—填充⿏标底端⾯6.2　编辑曲⾯6.2.1　偏移曲⾯6.2.2　合并曲⾯6.2.3　延伸曲⾯6.2.4　修剪曲⾯6.2.5　加厚曲⾯6.2.6　实体化曲⾯6.2.7　实战—创建⽿机模型6.3　边界混合曲⾯6.3.1　单⽅向边界混合6.3.2　双⽅向边界混合6.3.3　使⽤⽤影响曲线6.3.4　实战—创建⾃⾏车座曲⾯模型6.4　综合实战—创建风扇叶轮7　特征的编辑7.1　复制、粘贴特征7.1.1　复制、粘贴特征的操作7.1.2　实战—复制键槽7.2　缩放模型7.2.1　缩放模型的操作7.2.2　实战—通过缩放修改螺栓的规格7.3　镜像特征7.3.1　镜像特征的操作7.3.2　实战—镜像玩具猪⽿朵特征7.4　阵列特征7.4.1　尺⼨阵列7.4.2　实战—绘制电视机箱散热孔7.4.3　⽅向阵列7.4.4　实战—⼿机按键阵列7.4.5　轴阵列7.4.6　实战—棘轮上的齿阵列7.4.7　表阵列7.4.8　曲线阵列7.4.9　实战—创建收⾳机后盖⾳孔7.4.10　点阵列7.4.11　参考阵列7.4.12　填充阵列7.4.13　实战—创建吹风机进风孔7.5　修改模型特征7.5.1　编辑特征7.5.2　编辑特征定义7.5.3　隐含与恢复特征7.5.4　隐藏特征7.5.5　插⼊特征7.5.6　特征重新排序7.5.7　特征组7.5.8　删除特征7.5.9　实战—⽀撑座模型的特征编辑7.6　综合实战—创建汽车轮胎模型8　模型的测量与分析8.1　模型的测量8.1.1　实战—测量距离8.1.2　实战—测量⾓度8.1.3　实战—测量曲线的长度8.1.4　实战—测量⾯积8.1.5　实战—计算坐标间的转换8.1.6　实战—测量曲柄模型8.2　模型分析8.2.1　实战—分析质量属性8.2.2　实战—分析横截⾯质量属性8.2.3　实战—齿轮的质量和截⾯分析8.2.4　实战—分析配合间隙8.2.5　实战—装配体中的⼲涉8.2.6　实战—风扇外壳组件的模型分析8.3　曲线与曲⾯的分析8.3.1　实战—分析曲线的曲率8.3.2　实战—分析曲⾯的曲率8.3.3　实战—壳体零件的曲率分析8.4　综合实战—叶轮的测量与分析9　装配设计9.1　装配简介9.1.1　装配环境9.1.2　装配的⼀般过程9.2　装配约束9.2.1　实战—固定约束9.2.2　实战—距离约束9.2.3　实战—重合约束9.2.4　实战—平⾏约束9.2.5　实战—法向约束9.2.6　实战—居中约束9.2.7　实战—共⾯约束9.2.8　实战—相切约束9.2.9　实战—⾓度偏移约束9.2.10　实战—万向节的装配9.3　装配中的元件操作9.3.1　打开元件9.3.2　删除元件9.3.3　元件复制9.3.4　元件的参考阵列9.3.5　元件的尺⼨阵列9.3.6　实战—深沟球轴承的装配9.4　综合实战—发动机的装配10　钣⾦设计10.1　钣⾦基础知识10.1.1　钣⾦设计概述10.1.2　进⼊钣⾦设计环境10.1.3　钣⾦设计界⾯介绍10.2　创建钣⾦壁10.2.1　钣⾦壁概述10.2.2　创建钣⾦壁10.2.3　创建附加钣⾦壁10.2.4　扭转钣⾦壁10.2.5　钣⾦壁的延伸10.2.6　实战—创建钣⾦⾦属护罩10.3　创建⽌裂槽10.3.1　⽌裂槽概述10.3.2　实战—创建封合的附加平整壁10.4　钣⾦的折弯10.4.1　钣⾦折弯概述10.4.2　钣⾦折弯类型10.4.3　实战—创建钣⾦指甲钳10.5　钣⾦的展平10.5.1　钣⾦展平概述10.5.2　普通钣⾦展平10.5.3　横截⾯驱动的展平10.5.4　扯裂并展平钣⾦10.5.5　实战—盒⼦的钣⾦展平10.6　其他钣⾦操作10.6.1　拐⾓⽌裂槽10.6.2　钣⾦的折弯回去10.6.3　钣⾦的平整形态10.6.4　实体转换为钣⾦件10.7　综合实战—创建打⽕机⾦属护套11　⼯程图设计11.1　进⼊⼯程图设计环境11.2　创建⼯程图视图11.2.1　⼀般视图11.2.2　详细视图11.2.3　实战—绘制阶梯轴的详细视图11.2.4　投影视图11.2.5　实战—创建⽀座的投影视图11.2.6　辅助视图11.2.7　实战—绘制斜⽀架的辅助视图11.2.8　旋转视图11.2.9　实战—创建阀体模型的旋转视图11.3　创建剖视图11.3.1　实战—创建全剖⾯视图11.3.2　实战—创建半剖视图11.3.3　实战—创建局部剖视图11.3.4　实战—创建旋转剖视图11.3.5　实战—阶梯剖视图11.4　标注⼯程图尺⼨11.4.1　尺⼨显⽰11.4.2　⼿动标注尺⼨11.4.3　标注尺⼨公差11.4.4　尺⼨编辑11.4.5　标注⼏何公差11.4.6　标注表⾯粗糙度11.4.7　使⽤注解⽂本11.4.8　实战—减速器上盖⼯程图标注11.5　绘图表11.5.1　创建表格11.5.2　编辑表格11.6　综合实战—创建箱体零件⼯程图12　综合实战—⿎风机机构的设计12.1　创建元件12.1.1　⿎风机外壳12.1.2　发动机机体12.2　创建组件12.2.1　创建⿎风机组件12.2.2　创建发动机组件12.2.3　创建总装配组件12.3　创建⼯程图12.4　运动仿真附录CD页思维导图防⽌博客图床图⽚失效，防⽌图⽚源站外链：思维导图在线编辑链接：。

creo2.0知识点总结1．Creo 2.0 特点1）3D实体模型2）单一数据库3）以特征作为设计单元4）参数式设计2.文件2.1设置工作目录1）作用：方便以后文件的保存与打开，既便于文件的管理，也节省文件打开的时间。

2）如何设定？方式一：直接单击【文件】菜单中的【管理会话】，打开【选择工作目录】对话框，选择目标路径设置工作目录，单击【确定】。

方式二：在桌面上用鼠标右击Creo parametric 2.0图标，从快捷菜单中选择【属性】，在【起始位置】中输入新的工作目录。

2.2 ‘保存’、‘保存副本’、‘备份’的区别：保存：将当前文件保存在当前目录中，文件名、目录名均不更改，保存一次，自动增加一新版本。

保存副本：将当前文件以不同名字存放于不同目录中。

可以改变文件名和存储路径。

保存后与原文件无关联。

备份：用于保存装配、工程图，即可在当前目录下对当前文件同名备份，亦可在其他目录中同名备份，将所有有关的文件都复制带目的目录中。

2.3‘拭除’与‘删除’的区别：拭除：将文件从内存中清除，但仍存在于硬盘中。

拭除当前文件：将当前工作窗口的文件从内存中清除；拭除未显示文件：将当前不在任何窗口中，但在内存中的所有文件清除。

删除：从硬盘及内存中彻底删除模型所有的版本或者模型的原版本。

删除旧版本文件：可以删除当前零件的所有旧版本文件2.4‘退出’和‘关闭’的区别：退出：可以退出Creo系统关闭：关闭当前模型工作窗口。

2.5常用的文件后缀名：草绘：.sec 零件：.prt 装配：.asm 绘图：.drw 格式：.frm3.零件3.1.1 草图“三要素”：图元、约束、尺寸3.1.2. 图元中中心线的作用；1）作为旋转特征的方向；2）用于对称的轴线3）作为标注尺寸的参照；4）用中心线控制所绘图元关于中心线自动对称。

3.1.3. 常用的约束（9个）1）竖直（┃）：使直线或两顶点竖直2）水平（━）：是直线或两顶点水平3）垂直（╇）：使两图元正交4）相切：使两图元相切5）中点：使点位于线段中点6）重合（⊙）：创建相同点、图元上的点或共线约束7）对称（→←）：使两点或顶点关于中心线对称8）相等（＝）：创建相等长度、半径或曲率9）平行（∥）：使两直线平行3.1.4. 尺寸强尺寸：用户自己增加的尺寸来创建期望的标注；弱尺寸：当草绘某个界面时，系统自动标注的几何尺寸，系统在创建和拭除时不给与警告3.1.5.草绘操作步骤:1)选定平面，进入草绘，画图元（矩形、直线、圆等），标注图元尺寸；2）给图元加约束，使之满足几何位置关系；3）根据需要，手动添加强尺寸；4）按草图的实际尺寸修改几何图元的尺寸，精确控制几何图元的大小，位置，系统将按实际尺寸再生图形。

《CREO经验与技巧》知识点列表隶属模块知识点零件建模关系式中尺寸快速查找零件建模拉伸到的应用草绘草绘参考的替换草绘草绘基准面的快速替换草绘草绘参考的更换与草绘方向的切换草绘草绘样条曲线端点角度标注尺寸草绘草绘右键快捷命令的使用综合ESC键快速退出的使用综合鼠标中间快速完成，确定的用法草绘草绘尺寸的位置对工程图自动显示的影响草绘草绘尺寸自动锁定的应用草绘草绘标直径的方法以及对出图的应用草绘草绘时弧长的标注方法工程图工程图标注尺寸时快速方向尺寸箭头的方法草绘草绘中约束的灵活应用工程图工程图文字文本的编辑技巧零件建模快速圆心建基准点的方法零件建模复制曲线“逼近”的用法和效果零件建模倒角技巧草绘样条字的绘制方法零件建模复制曲线的方法零件建模快速选择多个侧面的方法零件建模快速选择零件实体表面的方法装配快速重新构建组件结构的方法零件建模快速特征的复制粘贴的方法零件建模快速扫描的复制粘贴的方法装配快速相同元件上一元件装配方法装配快速标准件组装配的方法装配元件操作的用法装配组件中零件特征操作方法，顶级，零件级的用法装配重复命令的应用综合快捷键的应用零件建模软件护套的设计方法工程图板件板厚引线标注时让其数字与三维关联的方法工程图中心线旋转角度的方法零件建模模型指定重量的方法工程图标注焊接符号，形位公差，解释的时候多箭头标注方法工程图箭头引线，尺寸界线添加拐角的方法工程图尺寸箭头样式的修改方法草绘草绘复制粘贴的快速方法装配分解“爆炸”视图的设计方法工程图工程图双点划线背景轮廓的设计方法工程图加强筋不剖的方法零件建模外购件模型处理方法工程图与对象相关，与视图相关的用法工程图中心线快速缩放的方法工程图中心线，尺寸界线的打断方法零件建模样条曲线倒圆角的应用工程图工程图中“将项目移动到视图”的应用工程图缺失引脚线球标的恢复方法工程图合并球标的技巧工程图格式标题栏的快速设计方法工程图断面剖面的应用方法工程图尺寸快速对齐方法综合区域剖面的应用方法零件建模倒角时候的“目的边”的用法零件建模基准面快速实体化切除的应用零件建模联立齿轮的快速设计方法工程图钣金件实物图与展平图共存的方法零件建模标贴图片的应用方法草绘调色板的应用技巧零件建模体积分析的应用零件建模区域渲染的方法零件建模分割区域的方法零件建模钢管喇叭口设计应用技巧草绘草绘图元颜色修改技巧工程图工程图破断线修改技巧工程图多层剖面出图工程图BOM表编页技巧工程图多页面制图技巧工程图符号中各数值的快速修改零件建模曲面倒圆角“顶点倒圆角”工程图剖面快速修改技巧工程图工程图背景轮廓比例修改技巧工程图倒角标注技巧装配管道系统相同软件部同位置设计技巧工程图坐标标注拭除尺寸界线标注法综合三维模型重心坐标系生成方法综合批量工程图PDF生成方法综合CREO自带purge清楚历史小版本记录命令无法使用问题工程图表格的精确对其工程图工程图焊接件焊缝形状面填充方法工程图工程图剖面中元件排除方法零件建模快速规范化模型的技巧工程图参数化草绘线应用技巧零件建模点阵列应用技巧零件建模曲线的相交应用工程图明细表表格区域排序方法工程图明细表过滤元件方法装配三维模型快速框选模型的方法零件建模空间曲线相关技巧零件建模折叠几何的方法工程图扫描类管道中心线出图技巧零件建模合并面组技巧草绘基准点，基准轴，基准坐标系的应用草绘捕捉，单一，链，环的应用技巧草绘同心圆的使用技巧工程图直径符号的快速标注方法工程图捕捉线的应用技巧零件建模波纹管建模方法工程图软管出图技巧工程图技术要求编辑技巧工程图数据N次方的制作方法零件建模突出字体建模技巧零件建模面组展平零件建模骨架折弯综合渲染的时候编辑图片方法工程图投影斜面园直径的标注方法零件建模设置模型不可修改“只读”的方法零件建模测量特征的应用技巧综合渲染的技巧工程图零件默认表面积参数的调用零件建模内六角底部面建模技巧综合基准文本显示字体大小调整方法综合PDM被锁定参数解锁的方法草绘绘制图元时直接捕捉参考的方法工程图图框的更换技巧装配曲线阵列技巧装配组件快速批量重命名的方法装配给零件单独面设置透明的方法综合清除工作目录中元件的所有版本的方法综合快速清除工作区小版本文件的方法工程图工程图打印相关方法综合快捷键按键的快速修改方法草绘复制草绘移动基准点的调整方法零件建模参考倒圆角，锥柱完全倒圆角草绘周长的应用技巧工程图剖面线同时对多个元件进行剖面处理综合目录搜索设置方法综合批量重命名保持公用名称不发生变化的方法简要说明划选尺寸--右键“突出加亮”1.骨架。

creo经验与技巧知识点1. Creo 里的草图绘制，那可真是个有趣的玩意儿啊！就像画画一样，你能把你的想法轻松地勾勒出来。

比如画个酷炫的机械零件草图，这得多有意思呀！2. 装配功能在Creo 里简直太重要啦！这不就跟搭积木一样嘛，把各个零件巧妙地组合在一起。

你想想，组装出一个复杂的结构体，是不是超有成就感？3. Creo 的建模技巧，那可是让你的设计如虎添翼啊！就好像给你的创意插上翅膀，让它能自由翱翔。

像建一个精致的模型，哇，那感觉太棒啦！4. 参数化设计在Creo 中可是个大法宝呀！这就如同给你的设计加上了精准的导航，能让一切都有条不紊。

比如说调整一个参数就能改变整个模型的形状，多神奇呀！5. Creo 的曲面设计，那简直是艺术与技术的完美结合！就好像在塑造一件精美的雕塑，每一笔都那么关键。

尝试设计一个流畅的曲面，那得有多酷！6. 渲染功能可以让你的Creo 作品变得超级逼真！这不就像是给作品化了个美美的妆嘛，一下子就变得光彩照人了。

看看渲染后的效果，哇塞，简直惊艳！7. Creo 的快捷键设置，能大大提高你的效率呢！这就像给你的操作加上了加速器，嗖的一下就完成了。

设置几个常用的快捷键，工作起来多轻松呀！8. 模型检查在Creo 里可不能忽视呀！这就跟给模型做体检一样，确保它健健康康的。

检查一下有没有问题，这多重要呀！9. Creo 的文件管理，可得好好弄呀！不然就像家里乱七八糟一样，找东西都难。

把文件管理好，工作起来才顺畅嘛！10. 不断学习 Creo 的新技巧，那可是让你不断进步的源泉啊！就像给自己不断充电，让自己变得越来越强大。

难道你不想变得更厉害吗？我的观点结论：Creo 有这么多有趣又实用的经验与技巧知识点，大家可得好好掌握呀，能让我们的设计工作变得轻松又有趣呢！。

creo知识点总结Creo是一款由美国PTC公司推出的三维设计软件，它为用户提供了广泛的三维建模、仿真、设计文档和制造工具，是工业设计和制造领域中广泛应用的CAD软件之一。

在本文中，我们将对Creo的一些重要知识点进行总结和概述，以帮助使用Creo的用户更深入地了解该软件。

Creo知识点主要包括以下几个方面：基本操作、零部件建模、装配设计、造型设计、表面设计、绘图和注释、分析和仿真以及制造指导等。

下面我们将详细地介绍这些知识点。

一、基本操作1. Creo界面：Creo的界面分为主菜单、工具栏、模型树、图形区和状态栏等几个部分。

用户可以通过这些部分来操作软件的各项功能，进行3D建模。

2. 文件操作：在Creo中，用户可以创建、打开、保存、另存为、关闭等操作，管理自己的文件。

3. 视图控制：Creo提供了多种视图控制方式，包括旋转、缩放、平移、透视、投影等，用户可以通过这些方式来查看和操作自己的模型。

4. 特征编辑：在Creo中，用户可以对模型的各个特征进行编辑和修改，包括平移、旋转、镜像、模式、特征删减、特征合并等。

5. 选择和操作：Creo提供了多种选择和操作方式，包括单击、框选、过滤器、曲线图案、变换等，用户可以通过这些功能来选择和操作模型中的元素。

6. 快捷键和定制：Creo支持用户自定义快捷键和定制界面，以便满足用户对操作习惯的个性化需求。

以上是Creo的一些基本操作知识点，用户可以通过掌握这些基本知识点来熟练操作软件，提高工作效率。

二、零部件建模1. 创建零部件：在Creo中，用户可以通过多种方式创建零部件，包括设计、模式、轮廓、穿孔、拉伸等操作，来构建自己的零部件模型。

2. 特征建模：Creo支持用户对零部件模型进行特征建模，包括旋转、镜像、平移、模式、减量、合并等操作。

3. 参数化建模：Creo支持参数化建模，用户可以在建模过程中设置参数，以便后期进行修改和调整。

4. 直接建模：Creo还支持直接建模，用户可以直接对模型的几何形状进行编辑和修改，而不必受限于特征和参数化的限制。
