玻璃的熔制过程

玻璃的熔制过程玻璃是一种广泛应用于制造建筑材料、器皿、光学仪器、电子仪器等工业领域的无机非金属材料。

玻璃的基础原料主要是硅酸盐类物质，包括石英砂、长石、白云石等。

玻璃的制造涉及到多种工艺步骤，其中最主要的过程是熔制。

玻璃的熔制过程，一般分为两个阶段：玻璃原料熔融和玻璃成形。

1. 玻璃原料熔融玻璃原料熔融是制造玻璃的第一步。

首先要将玻璃原料送到炉中，然后在炉内进行高温熔化。

玻璃熔化的温度通常在1300-1600℃之间。

炉内的高温条件有助于熔化原料，并促进原料之间的充分混合。

玻璃熔化过程中，炉内的温度、炉膛的结构、炉膛的加热方式、气氛以及熔化时间等因素都对玻璃性质有很大的影响。

其中，炉温的控制是其中最为关键的一个因素。

炉温过低时，原料无法充分熔化，熔击出来的玻璃比较粗糙；而炉温过高时，虽然玻璃可以很快熔化，但却会使得玻璃成分中的气体难以释放，造成玻璃内部气泡增多，影响玻璃的质量。

同时，熔制过程中原料的混合也是影响玻璃质量的重要因素之一。

原料混合过程中必须注意保持物料配比的稳定，以确保每份原料的比例都是正确的，否则会影响玻璃性能的均匀性和稳定性。

2. 玻璃成形玻璃原料熔融后，需要将其通过成形工艺，将其变成需要的形状。

玻璃成形技术大致可以分为两大类，即自由成形技术和模压成形技术。

自由成形技术包括吹制、拉伸、浸涂等；模压成形技术包括平板压制、吹瓶、挤出等。

自由成形技术中的吹制是最常用的一种方法。

吹制工艺是先将玻璃熔液通过玻璃管或小片，吹成一个球体，然后在模具上加工形状，最后风冷固化。

玻璃吹制的工艺简单，成本低，成品形态多，应用非常广泛。

而模压成形技术，如平板压制、吹瓶、挤出等，则需要利用模具或挤压机来对玻璃进行成形。

这类制品比较规整且饱满，常常用于制备工艺精密的玻璃器具、仪器件等。

总之，玻璃熔制过程经历了玻璃原料熔融和玻璃成形两个阶段。

通过高温下的熔融，使玻璃原料混合均匀，在成型过程中呈现出所需的形态，从而制备成建筑材料、器皿、光学仪器、电子仪器等多种应用领域中的产品。

第1篇一、引言玻璃是一种具有广泛应用领域的无机非金属材料，广泛应用于建筑、汽车、电子、光学、化工等领域。

玻璃的生产历史悠久，技术不断进步，如今已成为现代化工业的重要组成部分。

本文将详细介绍玻璃生产的过程，包括原料选择、熔化、成型、退火、检验等环节。

二、原料选择1. 纯碱（Na2CO3）：纯碱是玻璃生产的主要原料之一，其主要作用是降低熔化温度，提高熔化速度，改善玻璃的化学稳定性。

2. 石灰石（CaCO3）：石灰石在玻璃生产中起到稳定熔融玻璃的作用，可以减少玻璃中的铁、镁等有害成分，提高玻璃的透明度。

3. 硅砂（SiO2）：硅砂是玻璃生产的主要原料，其含量决定了玻璃的化学成分，对玻璃的物理性能有重要影响。

4. 镁砂（MgO）：镁砂可以提高玻璃的化学稳定性，降低热膨胀系数，提高玻璃的耐热冲击性能。

5. 铝土矿（Al2O3）：铝土矿可以提高玻璃的化学稳定性，降低玻璃的软化温度，提高玻璃的耐热冲击性能。

6. 硼砂（B2O3）：硼砂可以提高玻璃的化学稳定性，降低玻璃的热膨胀系数，提高玻璃的耐热冲击性能。

三、熔化1. 熔炉选择：根据玻璃的种类和生产规模，选择合适的熔炉。

常见的熔炉有池炉、窑炉、熔窑等。

2. 熔化过程：将选好的原料按照一定的比例进行混合，放入熔炉中加热熔化。

熔化过程中，熔炉内的温度控制在1200℃-1500℃之间，使原料充分熔化。

3. 混合：在熔化过程中，通过搅拌使熔融的玻璃充分混合，达到均匀的化学成分。

四、成型1. 拉丝法：将熔融的玻璃拉成细丝，经过冷却、拉伸、退火等工序，制成玻璃纤维。

2. 拉管法：将熔融的玻璃拉成管状，经过冷却、切割等工序，制成玻璃管。

3. 压延法：将熔融的玻璃压延成薄片，经过冷却、切割等工序，制成玻璃板。

4. 拉伸法：将熔融的玻璃拉伸成薄片，经过冷却、切割等工序，制成玻璃丝。

五、退火1. 退火目的：退火是为了消除玻璃内部的应力，提高玻璃的物理性能，如强度、耐热冲击性能等。

玻璃窑炉的理论课一、玻璃的熔制过程：玻璃的熔制过程分为五个阶段：（一）硅酸盐形成阶段：在高温（约800—1000℃）作用下发生变化：如粉料受热、水分蒸发、盐类分解、多晶转变等，变成不透明的烧结物；（二）玻璃形成阶段温度升高到1200℃时，各种硅酸盐开始为熔融，继续升高温度，未熔化的硅酸盐和石英砂完全熔解于熔融体中，形成大量可见气泡，这一阶段称为配合料熔化阶段；（三）玻璃液澄清阶段：当温度达到1400—1500℃时，玻璃液的黏度降低，使气泡大量逸出；（四）玻璃液均化阶段：达到玻璃液均化主要依靠扩散和对流作用。

高温是一个主要条件，因为它可以减少玻璃液黏度，使扩散作用加强，另外搅拌是提高均匀性的好方法；（五）玻璃液冷却阶段：澄清均化后的玻璃液黏度太小，不适于成型，必须通过冷却达到成形温度，成形温度比澄清温度低200—300℃。

以上各阶段不一定按顺序进行，各阶段没有明显的界线的二、对窑炉关键部位的了解和掌握以及作用1）加料口的作用：玻璃池窑将加料池发展为预熔池。

预熔池内的温度保持在1100—1300℃，配合料内各组分之间的硅酸盐反应在预熔池内开始，料堆表面已经开始熔融。

已初步熔化的料堆，当它进入熔化池后，其熔化速度可以加快。

在熔化池面积一定时，熔化速度加快了，相对来说，其澄清时间就延长了。

因此，加料口的作用就是能提高熔化率、改善玻璃质量、降低热耗的作用；池内粉料飞扬的情况大大减少，格子体堵塞情况大大改善。

2）窑坎：窑坎是放在窑池深层的挡墙，墙高为池深的1/2以上，有的可达到3/4；窑坎是控制玻璃液流，提高熔化率的技术措施。

窑坎作用是：迫使熔化部玻璃液呈一薄层全部流经窑池上层，经高温加热后再进入流液洞，这样提高了玻璃液的温度，有利于气泡的排除，加快澄清速度，从而改善玻璃液质量；设置窑坎后，玻璃液在窑坎处产生回旋，可延迟玻璃液在熔化部停留时间，可阻挡池底脏料流往澄清部。

3）流液洞：流液洞是熔化部和冷却部的玻璃液连通起来的位于池窑底部的涵洞，是由一套特制的优质耐火材料砌筑成的。

玻璃熔制工艺的操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!玻璃熔制工艺的操作流程玻璃熔制工艺的操作流程如下：一、配料阶段1.1 按比例配比各种原料，如石英砂、纯碱、长石、白云石、石灰石、芒硝等。

玻璃的熔制过程通常分为以下五个主要阶段，每个阶段对最终玻璃质量起着至关重要的作用：
1. 原料准备
•玻璃熔制的原料主要包括硅砂（SiO2）、碱金属氧化物（如Na2O）和助熔剂（如CaO）。

原料需要经过筛分、混合、干燥等处理，确保原料均
匀并去除杂质。

通常还会加入碎玻璃（废玻璃），帮助提高熔化效率。

2. 熔化
•在熔窑中，混合好的原料在高温（1300-1500℃）下加热熔化，形成均匀的液态玻璃。

熔化过程需要较长时间，以确保所有成分充分反应，减少
气泡和夹杂物。

这一阶段至关重要，决定了玻璃的基本性质。

3. 澄清
•在熔化完成后，玻璃液需要经过澄清阶段。

此时，熔融玻璃中的气泡和未完全溶解的固体颗粒会逐渐上升并排出。

通常会通过提高温度或使用
澄清剂（如硝酸钾或硝酸钠）来加速气泡的消除。

4. 均化
•在气泡排除后，玻璃液需要均化，即通过搅拌或控制温度，使玻璃液中的各成分分布更加均匀，确保不同区域的化学成分和物理性质一致。

这
一过程能够防止玻璃内部出现成分不均或结构缺陷。

5. 成形与退火
•成形：玻璃液冷却至适当温度后，会进行成形，常见的成形方法包括浮法（用于生产平板玻璃）、吹制法（用于生产瓶子、玻璃器皿）等。

•退火：成形后的玻璃需要经过退火炉进行缓慢冷却。

退火过程可以缓解玻璃内部的应力，防止玻璃在冷却过程中因热应力而开裂。

这五个阶段共同作用，确保玻璃的结构完整性、透明度和机械性能。

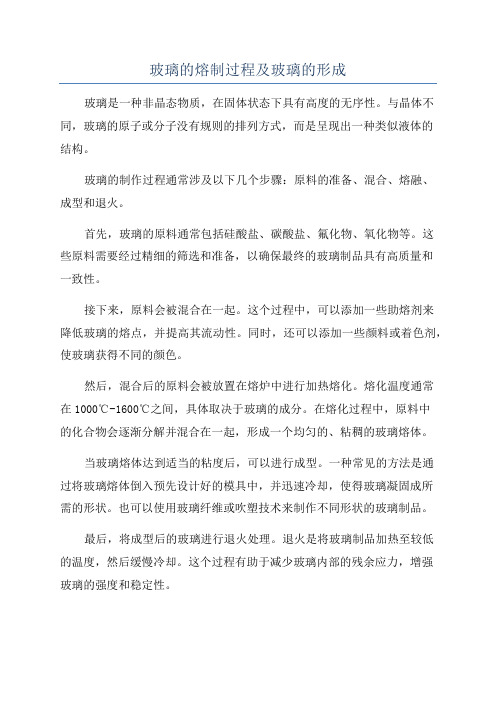

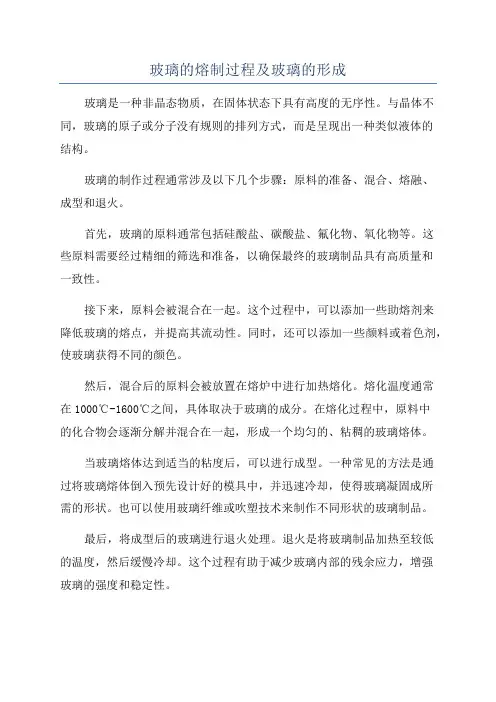

玻璃的熔制过程及玻璃的形成玻璃是一种非晶态物质，在固体状态下具有高度的无序性。

与晶体不同，玻璃的原子或分子没有规则的排列方式，而是呈现出一种类似液体的结构。

玻璃的制作过程通常涉及以下几个步骤：原料的准备、混合、熔融、成型和退火。

首先，玻璃的原料通常包括硅酸盐、碳酸盐、氟化物、氧化物等。

这些原料需要经过精细的筛选和准备，以确保最终的玻璃制品具有高质量和一致性。

接下来，原料会被混合在一起。

这个过程中，可以添加一些助熔剂来降低玻璃的熔点，并提高其流动性。

同时，还可以添加一些颜料或着色剂，使玻璃获得不同的颜色。

然后，混合后的原料会被放置在熔炉中进行加热熔化。

熔化温度通常在1000℃-1600℃之间，具体取决于玻璃的成分。

在熔化过程中，原料中的化合物会逐渐分解并混合在一起，形成一个均匀的、粘稠的玻璃熔体。

当玻璃熔体达到适当的粘度后，可以进行成型。

一种常见的方法是通过将玻璃熔体倒入预先设计好的模具中，并迅速冷却，使得玻璃凝固成所需的形状。

也可以使用玻璃纤维或吹塑技术来制作不同形状的玻璃制品。

最后，将成型后的玻璃进行退火处理。

退火是将玻璃制品加热至较低的温度，然后缓慢冷却。

这个过程有助于减少玻璃内部的残余应力，增强玻璃的强度和稳定性。

关于玻璃形成的机制，有几种理论被提出。

其中最常被引用的是针对硅酸盐玻璃的聚集-聚合-凝胶理论。

根据这个理论，玻璃形成过程中的原子或分子聚集在一起形成聚集体，然后通过聚合反应形成更大的聚合体，并最终凝胶化形成玻璃。

除此之外，还有一些其他的理论，如液体-液体相分离理论和无限长寿命理论。

这些理论试图解释玻璃形成过程中原子或分子的排列和结构。

总的来说，玻璃的熔制过程包括原料的准备、混合、熔融、成型和退火。

而玻璃的形成机制仍然存在一定的争议，但聚集-聚合-凝胶理论是目前被广泛接受和引用的解释之一。

3.1 玻璃熔制工艺原理☐玻璃熔制的五个阶段☐（1）硅酸盐形成阶段☐800～1000℃进行；最后变成由硅酸盐和二氧化硅组成的不透明烧结物；硅酸盐形成速度取决于配合料性质和加料方式。

☐（2）玻璃形成阶段☐1200 ~1300 ℃左右进行；☐硅酸盐和石英砂粒完全溶解于熔融体中，成为含大量可见气泡、条纹、在温度上和化学成分上不够均匀的透明的玻璃液。

☐（3）玻璃液澄清阶段☐1400～1500℃进行；☐气体因玻璃液黏度降低而大量逸出，直到气泡全部排出。

☐（4）玻璃液均化阶段☐此阶段结束时的温度略低于澄清温度；☐当玻璃液长时间处于高温下，由于对流、扩散、溶解等作用，玻璃液中的条纹逐渐消除，化学组成和温度逐渐趋向均一。

☐（4）玻璃液均化阶段☐此阶段结束时的温度略低于澄清温度；☐当玻璃液长时间处于高温下，由于对流、扩散、溶解等作用，玻璃液中的条纹逐渐消除，化学组成和温度逐渐趋向均一。

3.1.1 配合料的熔化(1)配合料的加热及初熔(2)各种反应简介多晶转变盐类分解水分的逸出(3)成分的挥发R2O的挥发由纯碱引入时:引入量×0.032%由芒硝引入时:引入量×0.06% ☐另外要考虑氧化铈、煤粉的挥发量。

☐（4）影响配合料熔化的因素☐熔化温度：温度每升高10℃，反应速度增加☐10%；☐原料的形式：颗粒度的搭配、加料方式；☐原料的易熔性：助熔剂的多少、原料的活性；3.1.2 玻璃的形成☐(1)玻璃的形成过程☐玻璃的形成过程的速度取决于石英颗粒的熔解和扩散速度。

☐助溶剂的多少（熔化速度）；☐熔体的黏度（扩散速度）；☐熔体温度（熔化速度）；☐石英颗粒（熔解快慢）。

3.1.3 澄清☐(1)目的☐消除玻璃液中的气泡☐(2)玻璃液中的气泡形态和种类☐形态：可见气泡、溶解气泡、化学结合的气☐体。

还有熔体表面上的气体。

☐种类：CO2、SO2、SO3、N2、O2、H2O、H2☐(3) 排泡与去气☐澄清是排出玻璃液中的可见气泡；☐去气是全部排除玻璃液中的气体，包括化学结合的气体。

1.原料选择和混合：玻璃的主要原料包括石英砂、石灰石、长
石、纯碱和硼酸等。

这些原料按照特定的比例混合，以满足玻璃的物理和化学性能要求。

2.预处理：混合后的原料需要经过筛分、洗涤和干燥等预处理环节，
以确保原料的纯度和均匀性。

3.熔制：预处理后的原料被送入玻璃熔窑中进行熔化。

熔窑的类型
主要有坩埚窑和池窑。

坩埚窑中，玻璃料在坩埚内加热，而池窑中，玻璃料在窑池内熔制。

熔窑内的温度通常在1300至1600摄氏度之间。

4.调温：熔化完成后，玻璃熔液需要经过调温，使其温度达到适宜
的状态，以便进行后续加工。

5.成型：调温完成后，玻璃熔液可以进行成型，常用的方法包括浮
法、拉伸、离心等。

浮法是生产平板玻璃的主要方法，它通过让玻璃液流漂浮在熔融金属（如锡）表面上形成平板玻璃。

6.冷却和退火：成型的玻璃需要经过冷却过程，从粘性液态转变为
可塑态，再转变为脆性固态。

冷却后的玻璃还需要经过退火处理，以消除内部的应力，使其更不容易破裂。

7.后处理：退火后的玻璃可能会通过鼓风吹除表面的灰尘，然后通
过专门的切割机器切割成客户需要的尺寸。

玻璃池窑第一章、玻璃熔制工艺原理玻璃的熔制过程是将配合料经过高温加热形成均匀、纯净、透明并符合成型要求的玻璃液的过程，是玻璃制造过程中的主要过程之一。

熔制速度和熔制的合理性对玻璃的产量、质量、合格率、生产成本、燃料消耗及窑的寿命等影响很大。

玻璃的熔制过程包括一系列物理、化学、物理化学反应过程，一般分为五个阶段：（1）硅酸盐形成阶段：（2）玻璃形成阶段：(3）玻璃液澄清阶段： (4)玻璃液均化阶段(5)玻璃液冷却阶段以上五个阶段设实际是两个过程即配合料的熔化与玻璃的形成。

要完成这样的过程，合理的熔制工艺是正常生产的保证。

池窑的工艺制度包括温度、压力、泡界线、液面、气氛与换向等。

为达到高产、优质、低耗、长窑龄的要求，要求熔窑四稳作业，即温度稳、窑压稳、泡界线稳、液面稳。

玻璃熔制的温度制度，即熔化部的温度制度。

浮法玻璃熔窑通常采用数字光学高温计测量小炉腿温度，并与窑顶热电偶比较。

（2）玻璃熔制的压力分布：玻璃液面处的压力为零压力与微正压，不能为负压。

因为负压状态将吸收冷空气，改变窑内气氛，降低窑温，增加能耗，使窑内温度分布不均匀。

但窑压不能过大，过大窑炉冒火严重，增加燃料消耗，加剧窑体烧损，并不利于澄清和冷却。

(3) 玻璃熔制的泡界线制度：A. 泡界线的形成：投料机将配合料推进，配合料同时受到投料回流对料堆施加的阻止其前进的反向力，在高温熔化下，料堆熔化，未熔粉料和反应放出的气体形成泡沫稠密区，这与清净的玻璃液面间形成了一条整齐明晰的分界线，线内玻璃形成反应激烈进行，由很多泡沫。

线外，液面像镜子一样明亮，这条分界线就是泡界线。

B泡界线的控制：泡界线的形状、位置的稳定是熔化作业正常与否的重要标志，影响到窑的产量和玻璃液的质量。

从泡界线的成因看，其位置应与玻璃的热点一致。

在实际操作中，为防止跑料，将泡界线向投料口方向适当移一些，但要保证熔化面积，以保证产量和质量。

泡界线向澄清区凸出，两边对称，最好不能偏斜。

玻璃的熔制过程及玻璃的形成一：玻璃的熔制过程。

在玻璃生产过程中，配和料经过加热形成玻璃的过程称为玻璃的熔制过程。

玻璃的熔制是玻璃生产过程中的重要阶段，熔制的质量和速度决定着产品的质量和产量。

玻璃的熔制过程大体分为以下五个阶段：1．硅酸盐的形成阶段；配合料约在800~1000度的温度作用下，发生一系列的物理化学变化，如水分的分解蒸发、盐类的分解、多晶转变，组分熔化及石英砂与其它组分之间进行固相反应，使配合料变成由硅酸盐和游离二氧化硅组成的不透明的烧结体物。

2．玻璃液的形成阶段；配合料加热到1200度时，形成各种归硅酸盐，出现一些熔融体还剩下一些未起变化的石英颗粒，继续升高温度时，硅酸盐和石英砂完全熔于熔融体中，成为可见大量气泡的在化学成分和温度上都不够均匀的透明玻璃。

3．玻璃的澄清阶段：在玻璃液形成阶段结束后，整个熔融体包含许多气泡，从玻璃液中除去肉眼可见的气体夹杂物，消除玻璃液中气孔组织的阶段称为澄清阶段，因为玻璃液的黏度随温度升高而降低，因此高温有利于玻璃的澄清，这个阶段玻璃液的温度约为1400度左右。

4．玻璃的均化阶段：玻璃液形成后，其化学成分和温度都不均匀，为消除不均匀性，需要进行均化，它与澄清过程在一起，没有明显的界限，可以看成是边澄清边均化，均化阶段的结束往往在澄清阶段之后，高温有利于玻璃的均匀均化。

5．玻璃液的冷却阶段：澄清均化后的玻璃液，温度高、粘度低，不适合玻璃成型，需要均匀冷却到成型温度，根据成型方法的不同，成型温度比澄清温度低200~300度。

二：玻璃的成型：是熔融的玻璃液转变为具有固定几何形状制品的过程，玻璃必在一定的温度范围内才能成型，成型时，玻璃液除作机械运动之外，还同周围的介质进行连续的热传递，由冷却到硬化，玻璃液首先由粘性液态转变为可塑态，然后再转变为脆性固态玻璃。

玻璃熔制过程
玻璃熔制是将原料玻璃料加热到高温状态，使其形成流动状态，经过冷却固化成玻璃制品的过程。

其主要流程如下：
1.原材料配制：根据玻璃种类和性质要求，按一定比例配置适当的原料，通常包括石英砂、石灰石、纯碱、硼酸、锑三氧化物等。

2.炉料混合：将配好的原料添加到熔窑炉内，并进行混合。

3.加热熔化：将熔窑加热至接近或高于原料的熔点，使原料熔化，形成玻璃液体。

4.处理和调整：通过添加药剂和气体，对玻璃液体的颜色、抗震性能等进行处理和调整。

5.成型：将玻璃液体转移到成型机上，通过机械或手工操作进行成型，可制作平板玻璃、管状玻璃、纤维玻璃等。

6.冷却固化：制成品还需要经历一个冷却固化过程，使其渐渐由液态转变为固体，形成坚硬的玻璃制品。

以上过程都需要严格控制温度、压力和时间等因素，才能生产出质量稳定的高品质玻璃制品。

玻璃熔制过程的五个阶段嘿，咱今儿就来聊聊玻璃熔制过程的那五个阶段。

你看啊，这玻璃熔制就好比一场奇妙的旅程。

第一个阶段呢，就像是旅程的开始，那就是硅酸盐形成阶段。

各种原料就像一群小伙伴，欢欢喜喜地聚到了一块儿，开始发生各种反应，为后面的精彩做准备呢。

接着就到了玻璃形成阶段啦，这就好像是小伙伴们经过一番磨合，慢慢找到了彼此相处的最佳方式，开始有了玻璃的雏形。

这时候啊，就感觉一切都在慢慢变得清晰起来。

然后呢，是澄清阶段。

这就好比把浑水里的杂质都给清理掉，让水变得清澈透明。

玻璃液中的气泡呀什么的，都在这个阶段被赶跑啦，留下的就是纯净透明的玻璃啦。

再后来就是均化阶段。

这就像是把各种不同的东西搅拌均匀，让整个玻璃都变得一样的好。

就好像做蛋糕，得把各种材料搅拌得特别均匀，做出来的蛋糕才好吃呢。

最后就是冷却阶段啦。

经过前面那些热闹的阶段，这会儿就该安静下来啦。

玻璃液慢慢地冷却，变成了我们熟悉的玻璃成品。

就像一场热闹的聚会结束了，一切都归于平静，但留下的却是美好的成果。

你说这玻璃熔制过程是不是很神奇？从一堆原料到亮晶晶的玻璃，这中间经历了这么多的阶段，每个阶段都有着自己独特的作用和意义。

就像我们的人生，不也是经历了一个又一个阶段嘛。

从懵懂无知到渐渐懂事，从青涩到成熟，每个阶段都让我们变得不一样。

我们也会遇到各种困难和挑战，就像玻璃熔制过程中的那些问题，但只要我们坚持下去，最终也能收获属于我们自己的美好呀。

想想看，如果没有这五个阶段，我们怎么能看到这么漂亮的玻璃呢？所以啊，每个阶段都不能少，都得认真对待呢。

这就是玻璃熔制的魅力所在，也是生活的魅力所在呀！你难道不这么觉得吗？。
