二极管仿真测试

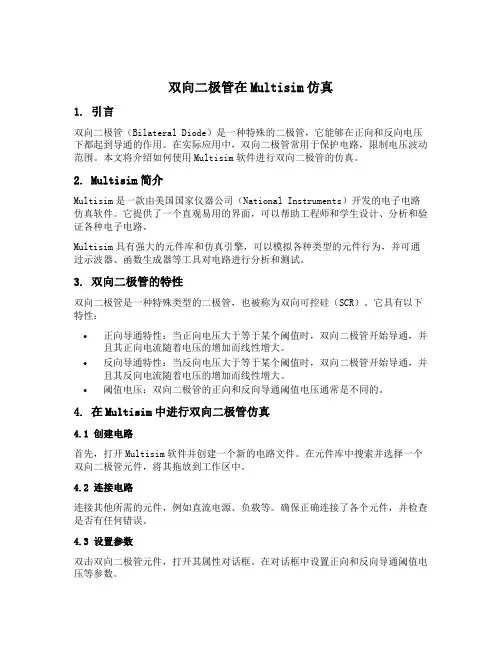

双向二极管在Multisim仿真1. 引言双向二极管（Bilateral Diode）是一种特殊的二极管，它能够在正向和反向电压下都起到导通的作用。

在实际应用中，双向二极管常用于保护电路，限制电压波动范围。

本文将介绍如何使用Multisim软件进行双向二极管的仿真。

2. Multisim简介Multisim是一款由美国国家仪器公司（National Instruments）开发的电子电路仿真软件。

它提供了一个直观易用的界面，可以帮助工程师和学生设计、分析和验证各种电子电路。

Multisim具有强大的元件库和仿真引擎，可以模拟各种类型的元件行为，并可通过示波器、函数生成器等工具对电路进行分析和测试。

3. 双向二极管的特性双向二极管是一种特殊类型的二极管，也被称为双向可控硅（SCR）。

它具有以下特性：•正向导通特性：当正向电压大于等于某个阈值时，双向二极管开始导通，并且其正向电流随着电压的增加而线性增大。

•反向导通特性：当反向电压大于等于某个阈值时，双向二极管开始导通，并且其反向电流随着电压的增加而线性增大。

•阈值电压：双向二极管的正向和反向导通阈值电压通常是不同的。

4. 在Multisim中进行双向二极管仿真4.1 创建电路首先，打开Multisim软件并创建一个新的电路文件。

在元件库中搜索并选择一个双向二极管元件，将其拖放到工作区中。

4.2 连接电路连接其他所需的元件，例如直流电源、负载等。

确保正确连接了各个元件，并检查是否有任何错误。

4.3 设置参数双击双向二极管元件，打开其属性对话框。

在对话框中设置正向和反向导通阈值电压等参数。

4.4 添加测试仪器为了对仿真进行分析和测试，我们需要添加一些测试仪器，如示波器、函数生成器等。

将这些仪器拖放到工作区，并连接到相应的位置。

4.5 运行仿真点击Multisim工具栏上的“运行”按钮，开始进行仿真。

Multisim将会模拟电路的行为，并显示相应的波形图和数据。

pn结二极管工艺仿真实验报告一、单位基本境况：公司简介：八方物流品牌创立于20xx年，公司致力于物流业的建设与发展，立足于传统快递业务，全面进入电子商务领域，以专业的服务和严格的质量来要求自身，多年来，经过几代八方人的努力，八方已经在全国范围内形成了完善。

流畅的自营快递网络。

如今，在新一届的八方管理团队的带领下，八方将继续秉承着“限时稳达，货运天下”的服务宗旨，加大投入，规范管理，为社会提供更加优质安全、便捷的快递服务。

二、个人工作情况总结：作为一家公司的物流总监。

我的职责主要是对公司物流运输管理负全面责任，在工作中，积极主动做好本职工作，最开始制定出一个包括对于各种仓库租用、物流等需求与费用的表格，以便于接下来每个月的物流费用的计算与记录。

与有业务往来的制造商的相关人员沟通交流，签订每个月本公司与其的产品合同，然后进行预算，制定合理的运输路线，安排运输人员，与管委会签订租赁合同，组织运输、租借事宜，根据各家客户的情况安排仓库租赁，与供应商、制造商、经销商就仓储费与物流费签订合同，时刻关注公司动态。

在工作中，我积极主动与公司内部人员沟通交流，存有很强的责任心和团结一致意识，大家团结一致经营公司；也是外部人员交流过程中，充分发挥了自身的人际交往能力、沟通交流能力、表达能力和主动性，也懂与各位展开轮转思索，获得双方的共赢。

在总体工作中还整体表现出来了较好的自控能力，对于自身工作整体表现，则表示展现出了较好的素质和较低的工作效率；但是也存有一些缺乏的地方，比如说刚开始有些订货方面的疏失，须要更加慎重细心、瞻前顾后，必须与各个环节搞好沟通交流工作。

作为物流总监，对着其他组员想知道自己的想法和意见，给出自己的专业看法，当然不能因为意见不被采纳就灰心丧气。

作为物流总监，我要学会和其他专业的老师、同学打交道，不能因为谈订单一次失败，然后就不敢前进。

应该胆子大一点，脸皮再厚一点，然后硬着头皮上，多碰几次钉子，不是挫折而是锻炼，对我们心理素质的提升。

二极管参数测试仿真实验二极管是电子元器件中最基本的元器件之一，具有单向导电特性。

在电子电路中广泛应用于整流、稳压、开关、调节等电路中。

为了正确认识和使用二极管，需要对其进行参数测试和仿真实验。

下面将介绍二极管参数测试仿真实验的内容。

一、二极管参数测试1.正向电压-正向电流特性曲线测量1.1实验原理：二极管的正向电压-正向电流特性曲线反映了二极管在正向工作状态下的电压与电流之间的关系。

通过测量二极管的正向电压和正向电流值，并绘制特性曲线，可以了解二极管的导通电压和导通电流等参数。

1.2实验步骤：（1）搭建测试电路：将二极管连接在串联电路中，在二极管上加正向电压，通过改变电压的大小，测量电压与电流之间的关系。

（2）调节电压：从0V开始，逐渐增加电压，记录二极管正向电压和正向电流的数值。

（3）绘制特性曲线：将记录到的电压-电流数值绘制在坐标系中，即可得到特性曲线。

1.3实验注意事项：（1）测试电路搭建时，应注意二极管的极性，确保连接正确。

（2）电压的增加应从小到大，避免过大的电压对二极管产生损坏。

（3）记录电压和电流时，应准确读取数值，避免误差。

2.反向电压-反向电流特性曲线测量2.1实验原理：二极管的反向电压-反向电流特性曲线反映了二极管在反向工作状态下的电压与电流之间的关系。

通过测量二极管的反向电压和反向电流值，并绘制特性曲线，可以了解二极管的反向击穿电压和反向电流等参数。

2.2实验步骤：（1）搭建测试电路：将二极管连接在反向电路中，在二极管上加反向电压，通过改变电压的大小，测量电压与电流之间的关系。

（2）调节电压：从0V开始，逐渐增加电压，记录二极管反向电压和反向电流的数值。

（3）绘制特性曲线：将记录到的电压-电流数值绘制在坐标系中，即可得到特性曲线。

2.3实验注意事项：（1）测试电路搭建时，应注意二极管的极性，确保连接正确。

（2）电压的增加应从小到大，避免过大的电压对二极管产生损坏。

（3）记录电压和电流时，应准确读取数值，避免误差。

仿真实验一 二极管特性仿真实验
1. 实验目的和要求
掌握Multisim 10的基本使用方法；
通过仿真，验证二极管的V －I 特性规律及主要参数。

2. 实验平台
Multisim 10和Excel 软件
3. 实验内容
基于二极管的V －I 特性公式：/(1)d T V V
d s I I
e =-进行二极管的特性验证；
二极管正向伏安特性仿真如图1所示。

图1
按照图1中的仿真图，分别调节R2的百分比，然后将到的对应的测量值填入表1中。

R2
10% 20% 30% 40% 50% 60% 70% 80% 90% d V /mV d I /mA
4. 实验原理
基于二极管的V －I 特性公式：/(1)d T V V s I I e =-进行二极管的特性验证
5. 实验步骤
第1步：在Multisim 10软件中，搭建如图1所示的仿真图；
第2步：按照图1中的仿真图，分别调节R2的百分比，然后将到的对应的测量值填入表1中；
第3步：用EXCEL 对得到的数据进行曲线拟合，得到V-I 拟合曲线。

第4步：对仿真结果进行总结分析，得出自己对此次实验的心得。

6. 分析和讨论
对仿真结果进行总结分析，得出自己对此次实验的心得：。

模拟电子技术基础仿真
实验报告
2013020913018 张东恒
研究二极管对直流量和交流量表现的不同特点仿真电路如下：
图中所使用的直流电压源电压大小分别为1V和6V
采用了在multisim中型号为1N3064的二极管进行试验
三，仿真内容
1，在直流电流不同时二极管管压降的变化。

利用万用表测得电阻上的直流电压，从而得到二极管管压降
2，在直流电流不同时二极管等效电阻的变化。

利用万用表的交流电压档测得电阻上交流电压的有效值，从而得到二极管交流电压的有效值
四，仿真结果
在读仿真结果的时候，为了方便读数，在电阻两端并接了一个万用表，以便一次读取直流和交流两个参数
数据汇总如下
直流电源V1/V 交流信号
V2/mV
R直流电压
表读数
R交流电压
表读数/mV
二极管直流
电压/V
二极管交流
电压/mV
1 10 406.56mV 9.33
2 593.44mV 0.668
4 10 5.301V 9.873 0.699V 0.127
五，结论
1，比较直流电源取值为1V和6V的条件下二极管的直流管压降可知，二极管的直流电流月大，管压降越大，管压降并不是常量
2，比较直流电源取值为1V和6V两种情况下二极管的直流管压降可知，二极管的直流电流越大，其交流管压降越小，说明随着静态电流的增大，动态电阻将减小；两种情况下电阻的交流压降均接近输入交流电压值，说明二极管的动态电阻很小。

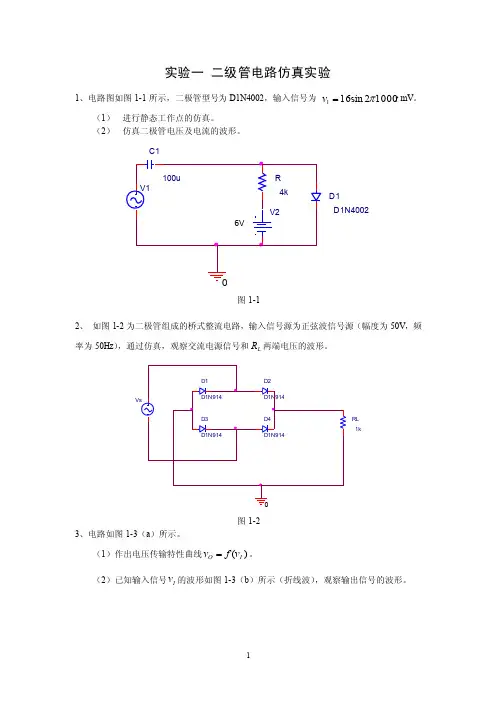

实验一 二级管电路仿真实验1、电路图如图1-1所示，二极管型号为D1N4002，输入信号为 t v 10002sin 161π=mV 。

（1） 进行静态工作点的仿真。

（2） 仿真二极管电压及电流的波形。

D1D1N4002C1图1-12、 如图1-2为二极管组成的桥式整流电路，输入信号源为正弦波信号源（幅度为50V ，频率为50Hz ），通过仿真，观察交流电源信号和L R 两端电压的波形。

RL 1k图1-23、电路如图1-3（a ）所示。

（1）作出电压传输特性曲线)(I O v f v =。

（2）已知输入信号I v 的波形如图1-3（b ）所示（折线波），观察输出信号的波形。

R1R2图1-3（a ）Time0s2ms4ms6ms8ms10msV(Vi:+)0V 5V10V图1-3（b ）4、电路如图1-4所示，稳压二极管的参数已知：model D1N750 D(Is=880.5E-18Rs=.25Ikf=0 N=1 Xti=3 Eg=1.11 Cjo=175p M=.5516 Vj=.75 Fc=.5 Isr=1.859n Nr=2 Bv=4.7 Ibv=20.245m Nbv=1.6989 Ibvl=1.9556m Nbvl=14.976 Tbv1=-21.277u) Motorola pid=1N750 case=DO-35 89-9-18 gjg Vz = 4.7 @ 20mA, Zz = 300 @ 1mA, Zz = 12.5 @ 5mA, Zz =2.6 @ 20mA 。

（1） 输入信号为t v s 502sin 10π=时，观察稳压二极管的电流在最大值与最小值之间，并仿真负载两端的电压。

（2） 改变电源电压为t v s 502sin 7π=，使稳压二极管的电流小于最小电流时，再观察负载两端的电压。

（3） 去掉限流电阻，观察输出波形，说明限流电阻的作用。

R2100k图1-45、二极管的双向限幅电路如图1-5所示，已知二极管选用的型号是D1N4002，且I s =14nA ，2=n 。

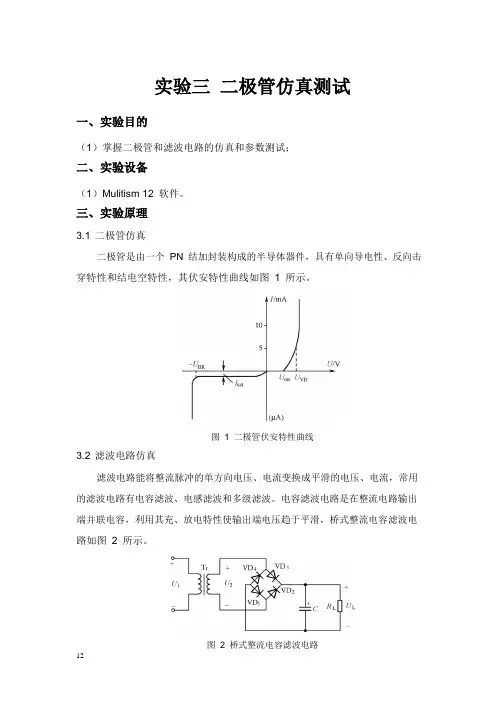

实验三二极管仿真测试一、实验目的（1）掌握二极管和滤波电路的仿真和参数测试；二、实验设备（1）Mulitism 12软件。

三、实验原理3.1 二极管仿真二极管是由一个PN结加封装构成的半导体器件，具有单向导电性、反向击穿特性和结电空特性，其伏安特性曲线如图1所示。

图1二极管伏安特性曲线3.2 滤波电路仿真滤波电路能将整流脉冲的单方向电压、电流变换成平滑的电压、电流，常用的滤波电路有电容滤波、电感滤波和多级滤波。

电容滤波电路是在整流电路输出端并联电容，利用其充、放电特性使输出端电压趋于平滑，桥式整流电容滤波电路如图2所示。

图2桥式整流电容滤波电路12四、实验内容及步骤4.1 二极管伏安特性测试单击元器件工具栏图标，或执行菜单【放置】→【Component】，（1）在电路窗口放置一个二极管1N1202C，如图3所示D11N1202C 图3放置二极管单击虚拟仪器工具图标，在电路窗口放置一台IV分析仪（伏安特（2）性分析仪），并将二极管和IV分析仪按图4所示连接。

图4伏安特性测试电路单击仿真开关，或执行菜单命令【仿真】→【运行】，运行仿真。

双击IV分析仪，在弹出的【IV分（3）析仪-XIV1】对话框中，可以观察二极管伏安特性曲线图形，如图5所示图5二极管伏安特性测试曲线4.2 二极管整流电路实验二极管整流电路如图6所示，电源为5V/1kHz正弦波，示波器测得的波形如图7所示。

从图7可看出，在输入信号的正半周，电阻R1电压波形和电源相同，二极管导通；在输入信号的负半周，电阻R1电压为零，二极管截止，这与二极管的单向导电性相符合。

13XSC1Ext Trig+_A B+ _ + _D1V1 1N1202CR15 Vrms1kΩ1kHz0°图6二极管整流电路图7二极管整流波形4.3 桥式整流图8桥式整流电路图9桥式整流电路波形在桥式整流电路中，如图8所示，无论输入电压是正半周还是负半周，负载的电流方向始终是一个方向，负载的直流电压U o=0.9U i。

Multisim仿真验证之⼆极管的特性参数
⼆极管的特性
1. 正向
R110%20%30%50%70%90%
Vd/mV299543583608627658
Id/mA0.010.10.6 1.4 2.87.2
rd/Ω29900543097143422391
表1 ⼆极管正向特性参数
从仿真数据可以看出：⼆极管电阻值不是固定值，当⼆极管两端正向电压⼩，处于“死区”，正向电阻很⼤、正向电流很⼩，当⼆极管两端正向电压超过死区电压，正向电流急剧增加，正向电阻也迅速减⼩，处于“正向导通区”。

1. 反向
R110%20%30%50%70%90%
Vd/mV19999399975999499989100828101192
Id/mA0.0020.0040.0070.0175281
rd/Ω9.9E69.9E68.5E69.9E51344360
表1 ⼆极管反向特性参数
从仿真数据可以看出：⼆极管反向电阻较⼤，⽽正向电阻⼩，故具有单向特性。

反向电压超过⼀定数值（V BR），进⼊“反向击穿区”，反向电压的微⼩增⼤会导致反向电流急剧增加。

参考：
Multisim模拟电路仿真。

实验二二极管特性PSPICE仿真实验一、实验目的1. 掌握Pspice中电路图的输入和编辑方法；2. 学习Pspice中直流扫描设置、仿真、波形查看的方法；3. 进一步理解二极管、稳压二极管的工作原理，伏安特性；4. 学习负载线的画法、静态工作点的测量方法；5. 学习二极管工作时直流电阻及交流电阻的求法。

二、概述二极管是一种应用广泛的电路器件，它的工作原理是基于PN结的单向导电性。

当二极管加正向偏置时导通，有较大的电流，电阻小；当二极管加反向偏置时电流很小，电阻大。

二极管两端的电压和流过二极管的电流之间的关系称为二极管的伏安特性。

二极管特性可以应用晶体管特性图示仪、实验测量及Pspice仿真三种方法来获得，本实验应用第三种方法来方法二极管的伏安特性，二极管的伏安特性如图1所示。

图 1 二极管伏安特性二极管伏安特性包括正向特性、反向特性和反向击穿特性。

二极管正向导通时，其电流和电压的大小由正向特性确定。

由图2可确定二极管的工作点。

如图2所示，根据闭合电路的欧姆定律可得：D S D I R U U ⋅−=由于Us 和R 为常量，上式描述的U D -I D 关系是一条不通过坐标原点的直线。

将该直线叠加到二极管的正向特性曲线上，两者的交点就是二极管的工作点。

图 2 二极管的工作点稳压二极管也是一种二极管，但稳压二极管应用于反向偏置；通过稳压二极管伏安特性的仿真练习，进一步理解它的特性。

三、实验设备1. 计算机；2．ORCAD 10.5 软件；3. ORCAD 10.5培训教程（电子版） 洪永思编；4. PSpice-A brief primer Univesity of pennsylvania (电子版)5. D1N914二极管模型、D1N4731稳压二极管模型。

四、预习要求1. 阅读ORCAD 10.5培训教程及Pspice-A brief primer 资料；2. 复习教材中第一章二极管一节的理论课程内容；3. 学习有关二极管直流负载线、工作点、直流电阻、交流电阻的概念。
