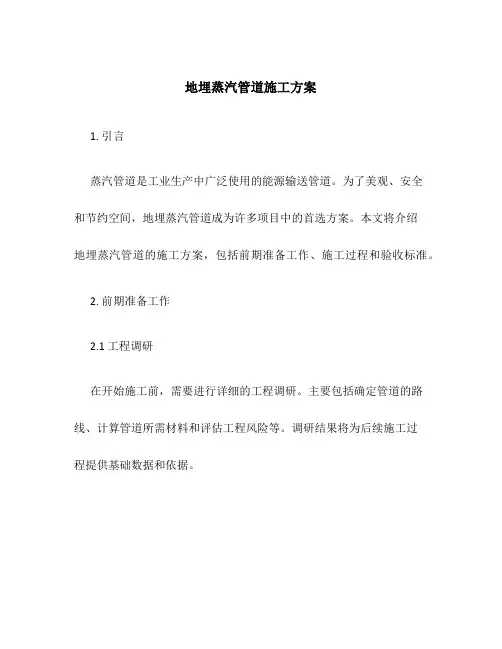

地埋蒸汽管道施工方案1. 引言蒸汽管道是工业生产中广泛使用的能源输送管道。
为了美观、安全和节约空间，地埋蒸汽管道成为许多项目中的首选方案。
本文将介绍地埋蒸汽管道的施工方案，包括前期准备工作、施工过程和验收标准。
2. 前期准备工作2.1 工程调研在开始施工前，需要进行详细的工程调研。
主要包括确定管道的路线、计算管道所需材料和评估工程风险等。
调研结果将为后续施工过程提供基础数据和依据。
2.2 材料采购根据调研结果，确定所需的管道材料规格和数量，并进行采购。
一般地埋蒸汽管道采用无缝钢管或复合管材作为主要材料。
在采购过程中，应注意材料质量和供应商的信誉。
2.3 地质勘探进行地质勘探是为了了解施工区域的地质情况和地下管线分布。
地质勘探的结果将帮助选择最佳施工方法，并可以预测可能的施工风险。
2.4 施工方案设计根据工程调研和地质勘探结果，设计地埋蒸汽管道的具体施工方案。
方案设计应包括施工路线、管道埋深、防腐保温措施等，确保施工过程中的安全和可靠性。
3. 施工过程3.1 地面准备在施工前，需要对地面进行清理和平整处理。
清理地面上的障碍物，确保施工区域的安全和顺利。
3.2 掘槽开挖按照设计方案，在地面上开始挖掘用于埋藏蒸汽管道的掘槽。
掘槽的大小和形状应根据管道的尺寸和要求进行设计。
挖掘过程中，要注意避开其他地下设施，并及时处理遇到的问题。
3.3 管道安装在掘槽中安装蒸汽管道。
安装时应确保管道的连接牢固、无漏气，并按照设计要求进行必要的焊接和固定。
3.4 管道保护措施为了保护地埋蒸汽管道，需要在管道上进行防腐保温处理。
常用的方法包括外部涂层、内部涂层和保温材料包覆等。
保护措施的选择和实施应符合相关标准和规范。
3.5 回填和修复在管道安装完成后，进行回填工作。
回填材料应符合相关要求，并按照一定的回填层厚度进行施工。
完成回填后，对施工区域进行修复，使地面恢复到原有状态。
4. 验收标准为确保地埋蒸汽管道的质量和安全性，需要进行严格的验收。

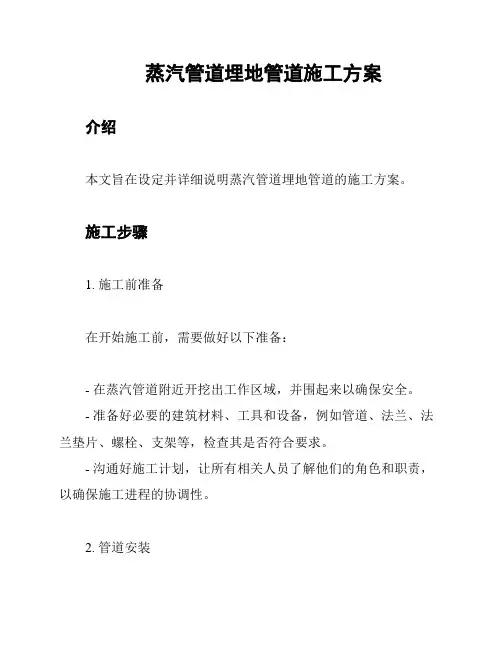

蒸汽管道埋地管道施工方案介绍
本文旨在设定并详细说明蒸汽管道埋地管道的施工方案。
施工步骤
1. 施工前准备
在开始施工前，需要做好以下准备：
- 在蒸汽管道附近开挖出工作区域，并围起来以确保安全。
- 准备好必要的建筑材料、工具和设备，例如管道、法兰、法兰垫片、螺栓、支架等，检查其是否符合要求。
- 沟通好施工计划，让所有相关人员了解他们的角色和职责，以确保施工进程的协调性。
2. 管道安装
以下是管道安装的具体步骤：
- 根据设计图纸和实际情况，测量管道的长度和斜度，并进行标记。
- 根据测量结果，逐步连接管道和法兰，以形成完整的管道系统。
- 使用合适的工具和设备，将支架固定在管道底部，以避免管道的倾斜和活动。
- 注意管道的安全，避免对管道造成损坏或影响管道的质量。
3. 管道测试
管道测试是保证管道质量的重要步骤。
下面是具体步骤：
- 使用压力表测试管道是否能承受设计压力，以及管道连接是否牢固。
- 检查管道系统中有无渗漏现象，并及时进行处理。
- 根据检测结果，评估管道的安全性和可靠性。
4. 土方回填
当管道安装和测试完成后，需要对挖出的土方进行回填，以恢复地面原状，并确保管道安全。
回填的具体步骤如下：
- 将挖出的土方均匀地填补回挖掘的坑中，并加以压实。
- 按照需要，覆盖表层土壤，并对地面进行整平处理。
- 必要时，增加路面和表面水流方便系统安装和维修。
总结
在实施蒸汽管道埋地管道的施工方案过程中，我们应按照上述步骤，倾听专业人士的建议，以确保施工质量和安全性。

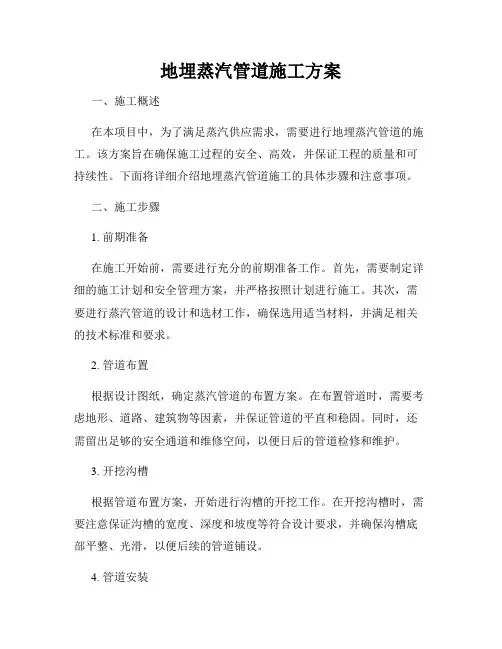

地埋蒸汽管道施工方案一、施工概述在本项目中，为了满足蒸汽供应需求，需要进行地埋蒸汽管道的施工。
该方案旨在确保施工过程的安全、高效，并保证工程的质量和可持续性。
下面将详细介绍地埋蒸汽管道施工的具体步骤和注意事项。
二、施工步骤1. 前期准备在施工开始前，需要进行充分的前期准备工作。
首先，需要制定详细的施工计划和安全管理方案，并严格按照计划进行施工。
其次，需要进行蒸汽管道的设计和选材工作，确保选用适当材料，并满足相关的技术标准和要求。
2. 管道布置根据设计图纸，确定蒸汽管道的布置方案。
在布置管道时，需要考虑地形、道路、建筑物等因素，并保证管道的平直和稳固。
同时，还需留出足够的安全通道和维修空间，以便日后的管道检修和维护。
3. 开挖沟槽根据管道布置方案，开始进行沟槽的开挖工作。
在开挖沟槽时，需要注意保证沟槽的宽度、深度和坡度等符合设计要求，并确保沟槽底部平整、光滑，以便后续的管道铺设。
4. 管道安装在沟槽开挖完成后，开始进行管道的安装工作。
在安装管道时，需要先进行管道的清理和检查，确保管道内部无杂质和损坏。
然后，进行管道的连接和固定，采用合适的密封材料和固定设备。
在安装过程中，要注意保证管道的水平和垂直，确保管道的正常运行。
5. 管道测试在管道安装完成后，需要进行管道的测试工作，以确保管道的可靠性和安全性。
常用的测试方法包括压力测试和漏水测试。
在测试过程中，需要严格按照相关标准和规范进行操作，并记录测试结果和相关数据。
6. 管道保护为了保护地埋蒸汽管道的安全和使用寿命，需要进行管道的保护措施。
常用的保护方法包括防腐、防水、防火和防缩等。
在进行管道保护时，要注意选用适当的材料和方法，并确保保护措施的质量和效果。
7. 施工验收在所有施工工作完成后，进行最后的施工验收。
验收工作包括对施工质量、工程文件和相关资料的检查和审查。
只有通过施工验收，并获得相关部门的批准，施工工程才能正式交付使用。
三、安全注意事项1. 在施工过程中，必须严格遵循相关的安全规范和操作规程，采取有效的安全防护措施，确保施工人员的人身安全。
地下蒸汽管道安装施工方案1. 引言地下蒸汽管道安装是一项重要的工程，它将蒸汽输送至各个需要热能的设备，如加热系统、发电厂等。
正确的安装施工方案能够保证蒸汽输送的稳定性和安全性。
本文将介绍地下蒸汽管道安装施工的具体方案。
2. 施工前准备在进行地下蒸汽管道安装施工之前，需要进行详细的准备工作，包括以下几个方面：2.1 工程设计首先，需要进行地下蒸汽管道的工程设计，包括确定管道的走向、尺寸和材料等。
设计要充分考虑地下管道的承载能力、温度变化、压力变化等因素，保证安装后的管道能够满足使用要求。
2.2 地下管线勘测为了避免地下管线安装过程中的冲突和破坏，需要进行地下管线的勘测工作。
通过地下雷达、电磁探测仪等设备，确定地下是否存在其他管道或设施，避免与其冲突。
2.3 施工人员培训施工人员需要具备一定的专业知识和技能，在施工前需要进行相关培训，包括地下管道施工操作规范、安全防护措施等。
3. 施工过程地下蒸汽管道安装的施工过程包括以下几个步骤：3.1 挖掘沟槽根据设计要求，在地下挖掘适当宽度和深度的沟槽，用于放置蒸汽管道。
挖掘过程中要保证沟槽的垂直度和水平度，确保管道的安装质量。
3.2 排除杂质在沟槽中排除杂质，如石块、泥土等。
确保管道安装时的基底平整、干燥，避免管道受到破坏。
3.3 安装管道根据设计要求，将蒸汽管道放置在挖掘好的沟槽中。
在放置过程中要注意保护管道的外包装，避免划伤和磨损。
3.4 固定管道安装好管道后，需要进行固定，以保证管道的稳定性。
可以采用夹具、支架等固定方式，根据设计要求进行选择。
3.5 连接管道将不同段的蒸汽管道进行连接，可以使用螺纹连接、焊接等方式，连接过程中要注意严密性，确保连接处不会出现漏气现象。
3.6 安装阀门和附件根据设计要求，在管道中安装阀门和附件，用于控制蒸汽流量和压力等。
安装过程中要注意阀门和附件的密封性和可靠性。
4. 施工检验和验收地下蒸汽管道安装完毕后，需要进行施工检验和验收工作，确保管道安装质量和使用安全。

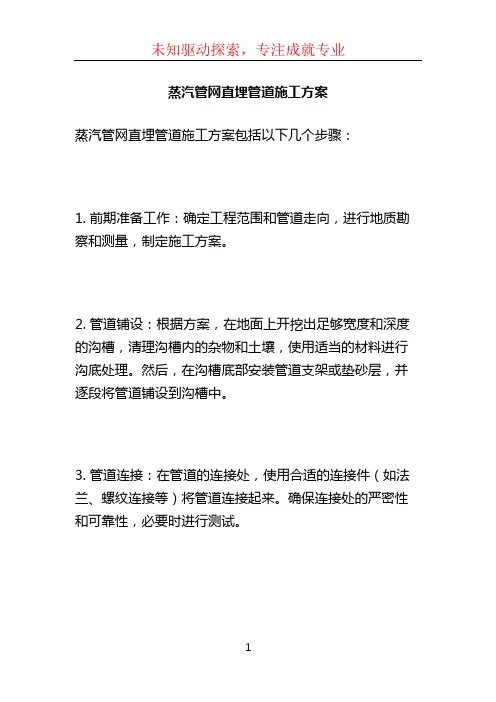

蒸汽管网直埋管道施工方案
蒸汽管网直埋管道施工方案包括以下几个步骤：
1. 前期准备工作：确定工程范围和管道走向，进行地质勘察和测量，制定施工方案。
2. 管道铺设：根据方案，在地面上开挖出足够宽度和深度的沟槽，清理沟槽内的杂物和土壤，使用适当的材料进行沟底处理。
然后，在沟槽底部安装管道支架或垫砂层，并逐段将管道铺设到沟槽中。
3. 管道连接：在管道的连接处，使用合适的连接件（如法兰、螺纹连接等）将管道连接起来。
确保连接处的严密性和可靠性，必要时进行测试。
4. 管道保护：在管道铺设完成后，进行管道的保护工作。
可以采用各种方法，如灌注砂浆、防腐涂层等，保护管道免受外界环境的侵蚀。
5. 管道维护：定期进行管道维护，包括清理管道内部的杂物，检查管道的漏损情况，修复破损部位等。
在施工中要遵守相关的安全规范，如穿戴合适的安全防护设备、避免违规操作等，确保工程施工的安全性和质量。
此外，还要合理安排施工进度，协调好各个施工环节之间的配合，确保施工工期的顺利进行。

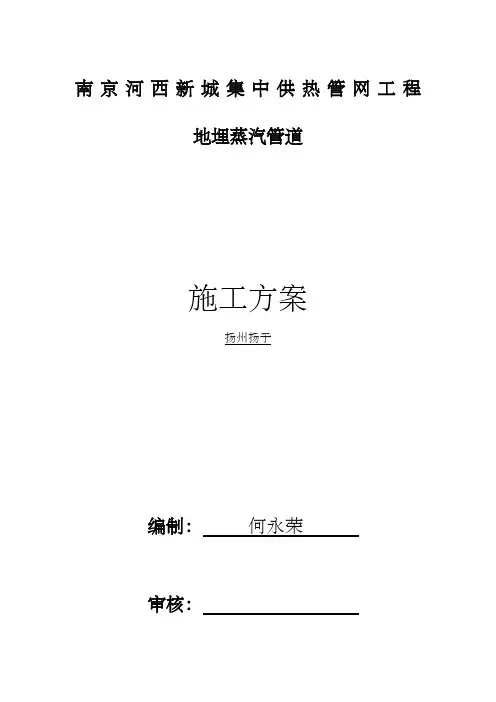

南京河西新城集中供热管网工程地埋蒸汽管道施工方案扬州扬子编制：何永荣审核：批准：2013年11月11日目录1、工程概况与编制说明―――――――――――――――32、安装技术准备工作――――――――――――――――33、安装工艺流程――――――――――――――――――44、安装设备、工具一览表――――――――――――――55、起重设备――――――――――――――――――――56、安装工艺――――――――――――――――――――57、焊接――――――――――――――――――――――88、无损检测及水压试验―――――――――――――――99、管道的油漆与保温――――――――――――――――1110、安全技术要求――――――――――――――――――1111、质量保证体系――――――――――――――――――16一、编制依据1.1 业主提供施工图纸资料及技术要求；1.2 《工业金属管道工程施工及验收规范》GB50235-97；1.3 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；1.4 《火力发电厂汽水管道设计规定》DL/T5054-1996；1.5 《火电工程质量检验评定标准》DL/T5366-2006；1.6 《工业设备、管道防腐工程施工及验收规范》HGJ229-91；1.7 《工业设备及管道绝热工程施工规范》GB50126-2008；1.8 《输送流体用无缝钢管》GB/T8163-2008；1.9 《高压锅炉用无缝钢管》GB5310-2008；1.10 《工业金属管道设计规范》GB/T50316-2000（2008版）；1.11 《电力建设施工及验收技术规范（管道篇）》DL5031-1994；1.12 《电力建设施工及验收技术规范（管道焊接接头超声波检验篇）》DL/T5048-1995；1.13 《火力发电厂焊接技术规程》DL/T869-2004；1.14 《电力建设施工及验收技术规范（钢制承压管道对接焊缝接头射线检验篇）》DC/T5069-1996；1.15 《火力发电厂金属技术监督规程》DL/T429-2009；二、工程概况2.1 工程名称：南京河西新城集中供热管网工程二标段2.2 工作内容：成品直埋蒸汽管道及相关阀门、热工控制的安装调试。

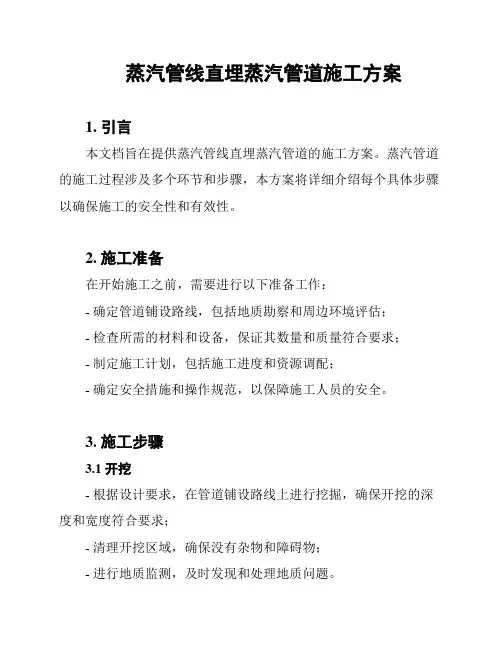

蒸汽管线直埋蒸汽管道施工方案1. 引言本文档旨在提供蒸汽管线直埋蒸汽管道的施工方案。
蒸汽管道的施工过程涉及多个环节和步骤，本方案将详细介绍每个具体步骤以确保施工的安全性和有效性。
2. 施工准备在开始施工之前，需要进行以下准备工作：- 确定管道铺设路线，包括地质勘察和周边环境评估；- 检查所需的材料和设备，保证其数量和质量符合要求；- 制定施工计划，包括施工进度和资源调配；- 确定安全措施和操作规范，以保障施工人员的安全。
3. 施工步骤3.1 开挖- 根据设计要求，在管道铺设路线上进行挖掘，确保开挖的深度和宽度符合要求；- 清理开挖区域，确保没有杂物和障碍物；- 进行地质监测，及时发现和处理地质问题。
3.2 铺设管道- 在挖掘好的沟槽中铺设蒸汽管道，按照设计要求进行排列和支撑；- 对接管道连接件，确保连接牢固，并进行密封处理；- 采取适当的防腐措施，保护管道免受腐蚀。
3.3 固定管道- 使用适当的支撑和固定方式，确保管道稳固且与地面处于合适的距离；- 定期检查固定设施的状况，及时修复和调整。
3.4 终端处理- 对蒸汽管道的终端进行处理，确保与设备的连接紧密可靠；- 进行终端部分的防腐处理，保护管道免受腐蚀。
4. 竣工验收在施工完成后，需进行竣工验收，包括但不限于以下方面：- 监测管道的运行状况，确保没有泄漏和故障；- 清理施工现场，恢复原状；- 编制竣工报告，记录施工过程和成果。
5. 安全措施在整个施工过程中，需要严格遵守以下安全措施：- 佩戴个人防护装备，如安全帽、手套和安全鞋；- 使用合适的工具和设备，遵守操作规程；- 安排专人负责施工现场的安全监控和应急处理；- 定期进行安全教育和培训，提高施工人员的安全意识。
6. 总结本文档介绍了蒸汽管线直埋蒸汽管道的施工方案，包括施工准备、施工步骤、竣工验收和安全措施等内容。
通过合理的组织和规范的操作，可以确保施工的顺利进行，保证蒸汽管道的质量和安全性。

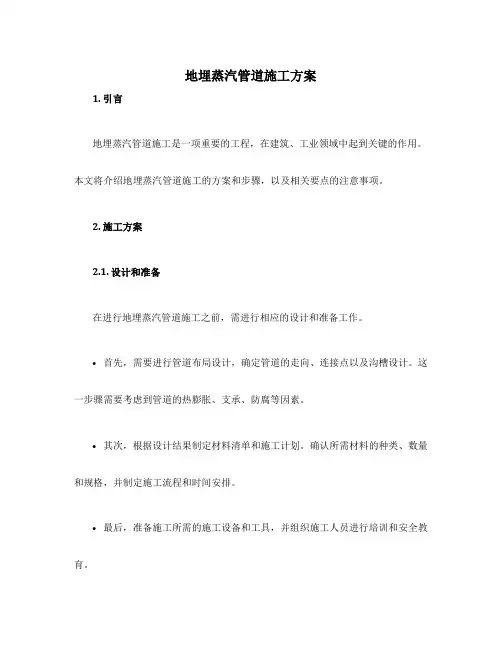

地埋蒸汽管道施工方案1. 引言地埋蒸汽管道施工是一项重要的工程，在建筑、工业领域中起到关键的作用。
本文将介绍地埋蒸汽管道施工的方案和步骤，以及相关要点的注意事项。
2. 施工方案2.1. 设计和准备在进行地埋蒸汽管道施工之前，需进行相应的设计和准备工作。
•首先，需要进行管道布局设计，确定管道的走向、连接点以及沟槽设计。
这一步骤需要考虑到管道的热膨胀、支承、防腐等因素。
•其次，根据设计结果制定材料清单和施工计划。
确认所需材料的种类、数量和规格，并制定施工流程和时间安排。
•最后，准备施工所需的施工设备和工具，并组织施工人员进行培训和安全教育。
2.2. 施工步骤地埋蒸汽管道施工的步骤主要包括：开挖沟槽、铺设管道、安装支承和防腐处理。
2.2.1. 开挖沟槽•根据设计要求和施工图纸进行沟槽开挖，并确保沟槽的尺寸和深度符合要求。
•在沟槽底部铺设垫层，以保护管道免受破坏，并确保垫层的平整度。
2.2.2. 铺设管道•根据设计要求，将蒸汽管道依次放置在沟槽中，并确保管道的平整和正确的走向。
•在管道连接点处进行焊接或连接，确保连接牢固且无泄漏。
2.2.3. 安装支承•根据设计要求，安装管道支承设施，以提供必要的支撑和固定功能。
•确保支承的间距合理，能够有效分担管道的负荷，并避免管道在使用过程中发生移位。
2.2.4. 防腐处理•根据需要，在管道施工完成后进行防腐处理。
可以采用热喷锌、防腐涂料等方式来保护管道的表面。
•确保防腐涂层的均匀性和稳定性，以提高管道的耐腐蚀性和使用寿命。
3. 注意事项在地埋蒸汽管道施工过程中，需要注意以下几个方面：•安全第一，确保工人和施工现场的安全。
有效的安全措施包括：佩戴个人防护装备、限制施工区域的人员进入等。
•管道质量控制，保证管道的质量符合设计和相关标准。
对焊接、连接、防腐等工序进行质量把控，及时发现和纠正问题。
•施工进度控制，合理安排施工进度，避免过快或过慢导致质量问题或工期延误。
•施工记录和验收，及时记录施工过程和质量信息，确保施工记录的准确性和完整性。
蒸汽管道工程施工方案一、前期准备工作1.调查勘察阶段（1）了解工程区域的地形、地质和气象条件，确定施工的可行性和难点。
（2）进行土地使用调查，确定工程区域的土地所有权以及使用权。
（3）进行环境影响评价，了解工程对周边环境的影响。
（4）根据调查结果，制定详细的施工方案和施工计划。
2.设计阶段（1）根据工程要求，进行管道的设计和选材。
考虑到蒸汽的高温和高压特性，选用耐温耐压的材料。
（2）制定管道敷设的线路图和竖向布置图，确定各个管道的走向和高差要求。
（3）编制管道材料采购计划，确定所需材料的型号和数量。
二、施工方案1.施工条件（1）施工现场应具备防火、通风等安全设施。
（2）施工区域应划定好施工范围，确保施工安全。
2.施工流程（1）管道开挖与敷设①确定管道开挖的起点和终点，进行挖掘工作。
根据设计要求和施工计划，控制开挖的深度和宽度。
②进行管道敷设，根据线路图和竖向布置图，确定管道的位置和间距。
使用专业设备进行敷设，保证管道的平直度和连接的牢固性。
③敷设完成后，进行管道的试压。
根据设计要求，对管道进行压力测试，确保管道的密封性和耐压能力。
④管道敷设完成后，进行管道的加固和保护措施。
采取适当的支撑和固定措施，保证管道的稳定和安全。
⑤完成管道的敷设工作后，进行验收。
检查管道的外观质量和连接的密封性。
（2）附件安装与调试①根据设计要求，安装相应的附件，如阀门、过滤器等。
确保附件的连接质量和使用功能。
②进行附件的调试工作，如对阀门进行启闭试验，确保其工作正常。
（3）绝热层施工①根据设计要求，选择合适的绝热材料和施工工艺。
常用的绝热材料有岩棉、玻璃棉、橡胶等。
②进行绝热层的施工，确保其具备良好的绝热性能和防火性能。
③绝热层施工完成后，进行验收。
检查绝热层的质量和是否满足设计要求。
（4）安全检查与验收经过以上工序完成后，对工程进行全面的安全检查和技术验收。
确保施工质量符合相关标准和要求。
三、施工管理措施1.项目经理负责施工全过程的管理，保障施工进展顺利。

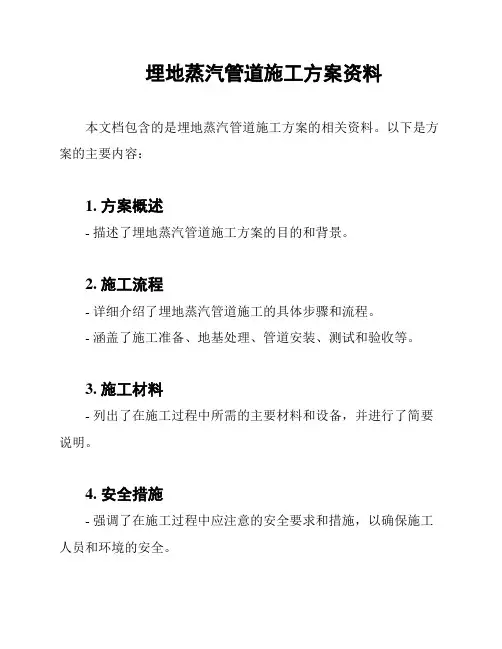

埋地蒸汽管道施工方案资料
本文档包含的是埋地蒸汽管道施工方案的相关资料。
以下是方案的主要内容：
1. 方案概述
- 描述了埋地蒸汽管道施工方案的目的和背景。
2. 施工流程
- 详细介绍了埋地蒸汽管道施工的具体步骤和流程。
- 涵盖了施工准备、地基处理、管道安装、测试和验收等。
3. 施工材料
- 列出了在施工过程中所需的主要材料和设备，并进行了简要说明。
4. 安全措施
- 强调了在施工过程中应注意的安全要求和措施，以确保施工人员和环境的安全。
5. 质量控制
- 说明了在施工过程中进行的质量控制措施，以确保管道的质
量符合标准和要求。
6. 环境保护
- 强调了在施工过程中应采取的环境保护措施，以减少对周围
环境的影响。
7. 施工进度及预算
- 提供了施工进度计划和预算，以便合理安排施工时间和资源。
8. 问题与风险管理
- 提出可能遇到的问题和风险，并提供相应的解决方案和应对
策略。
9. 监测与维护
- 描述了施工完成后的监测和维护工作，以确保管道的正常运行。
此外，文档中还包含相关图表、图纸和技术规范等附件，以便更全面地了解和执行埋地蒸汽管道施工方案。
请注意，本文档仅为施工方案资料，具体实施时应遵守相关法规和标准，并根据实际情况进行调整和补充。
以上是对埋地蒸汽管道施工方案资料的简要概述，请参考。
如有需要进一步了解或讨论，请随时联系。
南京河西新城集中供热管网工程地埋蒸汽管道施工方案扬州扬子编制：何永荣审核：______________________批准：______________________2013年11月11日目录1、工程概况与编制说明――――――――――――――― 32、安装技术准备工作―――――――――――――――― 33、安装工艺流程―――――――――――――――――― 44、安装设备、工具一览表---------------------------------- 55、起重设备――――――――――――――――――――56、安装工艺――――――――――――――――――――57、焊接―――――――――――――――――――――― 88、无损检测及水压试验――――――――――――――― 99、管道的油漆与保温―――――――――――――――― 1110、安全技术要求――――――――――――――――――1111、质量保证体系―――――――――――――――――― 16、编制依据DL/T5048-1995 ；DL/T869-2004 ；1.14《电力建设施工及验收技术规范（钢制承压管道对接焊缝接头射线检验篇）》 DC/T5069-1996；1.15《火力发电厂金属技术监督规程》二、 工程概况2.1工程名称：南京河西新城集中供热管网工程二标段2.2工作内容：成品直埋蒸汽管道及相关阀门、热工控制的安装调试。
2.3工作量：输送蒸汽管道（1.3Mpa 、295 C ,内管径?720X 13,外管径？1220X 15,长度约870米，管材：内20#钢、外Q235B ）,及其疏水管道：（1.3Mpa 、295 C ，内管径?159X 5,外管径?478X 8,长度约870米，管材：内20#钢、 外Q235B ）疏水器、热力补偿器、阀门（包括逆止门、安全门）等所有附属 设备的安装及其保温；试压；吹扫。
1.1 业主提供施工图纸资料及技术要求; 1.2 《工业金属管道工程施工及验收规范》GB50235-97; 1.3 《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98； 1.4 《火力发电厂汽水管道设计规定》 DL/T5054-1996 ； 1.5 «火电工程质量检验评定标准》DL/T5366-2006 ； 1.6 《工业设备、管道防腐工程施工及验收规范》 HGJ229-91; 1.7 《工业设备及管道绝热工程施工规范》 GB50126-2008； 1.8 《输送流体用无缝钢管》 GB/T8163-2008; 1.9 《高压锅炉用无缝钢管》 1.10 《工业金属管道设计规范》GB5310-2008；GB/T50316-2000（2008 版）；1.11 DL5031-1994；1.12 《电力建设施工及验收技术规范（管道篇）》《电力建设施工及验收技术规范（管道焊接接头超声波检验篇）》1.13《火力发电厂焊接技术规程》 DL/T429-2009 ；三、工程特点3.1施工工序较多，工期较紧，总工期65天；3.2施工焊接工艺难度较复杂；要求严谨。
3.3管道属于蒸汽压力管道，管道安装要求高，需要100%探伤，焊缝较多。
3.4 施工安全隐患比较大，野外作业，地形环境复杂，作业管件重量偏大，机具进场困难，施工用电条件不是太好，系统管道试压全部水试压，试压区域电焊线、施工用电比较多。
作业区域比较大，安全监管比较困难等。
四、材料要求4.1 管道安装前先对到货材料进行检验，外观检查无变形、裂纹、重皮等缺陷。
4.2 所有管子锈蚀、凹陷及其他机械损伤的深度，不应超过允许偏差。
4.3 所有管件中应标明材质、规格、型号及合格证。
4.4 阀门部分抽签进行壳体压力试验和密封试验，不合格者，不得使用；试验合格的阀门应做出标识，并填写实验记录。
4.5 法兰密封面应光洁，不得有径向沟槽，且不得有气孔、裂纹、毛刺、或其他降低强度和连接可靠性方面的缺陷。
4.6 弹簧支架的外观检查及几何尺寸检查应符合要求。
4.7 辅助材料要有合格的证书同时要向质检部门报验。
五、施工准备5.1 熟悉图纸和有关资料。
凡参加施工人员，必须在施工前认真细致阅读已会审过的施工图纸和技术资料，同时要进行技术交底。
5.2 施工现场必须达到“五通一平” ，确保有良好的工作环境。
5.3 所有管架基础都必须浇注或埋设完毕，并达到强度要求。
地埋沟开挖及施工现场作业环境的完善。
5.4 现场机具提前报验，电源开工前接好，并有良好的接地、接零及保护装置。
同时通过安检部门的检验和贴标。
5.5 所有电动工具都应有漏电保护装置及安全标贴。
5.6 由于外线施工作业现场距离较远，还应具备临时防雨措施。
5.7 安全及施工防护已就位。
六、安装施工工艺6.1施工工艺流程6.2施工工艺621蒸汽管道预制6.2.1.1蒸汽管道有© 720X13、© 159X 5二种主管道，预制前首先根据要求对管道及管件进行检查，确认合格后再逐件清除管道组件内的沙土、铁屑、熔渣及其他杂物，并将管口进行封堵。
6.2.1.2管道下料采用气割加工70°坡口，钝边厚度以2mm为易，对口间隙2mm，内壁错边量w 2mm 。
621.3坡口加工完成应采用角向磨光机除去影响焊接质量的表面层，直到露出 金属光泽，同时内口管壁也应打磨出 10mm 的清洁区，以露出金属光泽为宜。
621.4管道上的开孔应在管段安装前完成。
在已安装的管道上开孔时，管内切割 产生的异物应清除干净。
管子对口平直度应符合安装质量要求的规定。
6.2.2管道焊接6.2.2.1根据设计说明，蒸汽管道采用氩电联焊，氩弧焊打底，电焊盖面。
低压管 道焊丝型号为 TiG50,焊条使用E4303。
高压管道焊丝为 H08CrMoV ，焊条为E5515-B 2-V ;除盐水管道焊丝为H1Cr19Ni9Ti ，焊条A132。
氩弧焊当风速》2m/s 时，应采取防风措施或停焊。
相对湿度〉90%或风速》8m/s 时，不得进行任何焊 接。
6.2.2.2焊口与支架距离应》50mm 。
6.2.2.3高压管道管子和管子焊接，管子与三通、管子与阀门的焊接、坡口、焊 接材料，焊接要求等应按《电力建设施工及验收技术规范(火力发电厂焊接篇) (DL5007-1992)规范要求施工。
6.2.2.4高压管道中有关焊接工艺的焊前预热，焊后处理，焊接质量检验，以及 焊接质量标准，按《火力发电厂焊接技术规程》(DL/T869-2004)。
6.2.2.5根据《现场设备、工业管道焊接工程施工及验收规范》GB5036-98中6.1.3 焊缝的坡口形式和尺寸应符合焊接作业指导书的规定。
6.2.3管道安装6.2.3.1管子对口时应在距接口中心 200mm 处测量平直度(如下图)，当管子公称 直径大于等于100mm 时，允许偏差为 2mm ，全长偏差允许均为10mm 。
6.2.3.2管子连接时，不得用强力对口、 加偏垫或加多层垫等方法来消除接口 端面的空隙、偏斜、错口或不同心等缺陷6.2.3.3管道上不得焊接临时支撑物。
6.2.3.4管道安装法兰连接，设计温度高于硫化钼油脂、石墨机油或石墨粉。
100 C 或露天装置，螺栓螺母应涂以二6.2.4管道的冷拉必须符合设计要求6.2.4.1 冷拉区域各固定支架安装牢固，各固定支架间所有焊口(冷拉口除外) 焊接完毕并经检验合格，要做热处理的焊口应做过热处理。
6.2.4.2所有支吊架已安装完毕，冷拉口附近吊架的吊杆应预留足够的调整余量。
弹簧支吊架弹簧应按设计值预压缩并临时固定，不使弹簧承担额外的荷载；6.2.4.3 管道坡度方向及坡度应符合设计要求；6.2.4.4法兰与阀门的连接螺栓已拧紧。
管道冷拉后，焊口应经检验合格。
需作热处理的焊口应作热处理，方可拆除拉具。
6.2.5 滑动导向支架安装时，滑动面应平整洁净，不得有卡涩现象；安装位置以支撑面中心向位移反方向偏移位移量的1/2 。
蒸汽管固定支架安装应在补偿器预拉伸前固定完毕。
6.2.6 弹簧支架刻度铭牌朝向便于观察的位置，系统安装、试压、绝热施工完毕后，应拆除弹簧支架的弹簧临时锁定销。
6.2.7补偿器的安装6.2.7.1 本工程高压蒸汽管道热补偿采用自然补偿，低压蒸汽管道热补偿采用自然补偿和旋转补偿器补偿，补偿器在预制完成后进行整体吊装，每隔50 米设一个补偿器。
6.2.7.2 检查补偿器两侧的固定支架焊接牢固后，可进行补偿器的预拉伸。
6.2.7.3 补偿器的预拉伸距离可在就位后的最后一道焊口未焊前测量该焊口间距，符合所对应的预拉伸数值。
6.2.8 安装启动疏水、排汽管时接管座应符合设计规定，疏水不得接入工业水沟或电缆沟，排放口朝向应注意安全防烫，就近排放至雨水口、沟渠或河道。
6.2.9 试验合格的阀门，安装前应按设计要求核对型号和介质流向确定其安装方向。
6.2.10 所有阀门应自然连接，不得强力对接或承受外加重力负荷。
法兰周围紧力应均匀，以防止由于附加应力损坏阀门。
6.2.11 无损检测6211.1根据《工业金属管道工程施工及验收技术规范》(GB50235-97)要求对高压管道焊口进行100％射线照相检测；其它架空管道焊缝进行抽样射线检测；钢管与设备、管件连接处的焊缝应进行100%无损探伤检验，管线折点处有现场焊接的焊缝，应进行100%的无损探伤检验。
6.2.11.2 高压管道的焊缝检验执行《电力建设施工及验收技术规范（钢制承压管道对接焊缝射线检验篇）》DL/T5069-1996 和（管道焊缝超声波检验篇）DL/T5048 。
6.2.12 管道试验6.2.12.1 根据《电力建设及验收技术规范》（管道篇）对蒸汽管进行水压试验，试压前审查确认管道组成件，焊材制造厂质量证明书及校验性检查或试验记录；管道的焊接工作记录及焊口布置，无损检测报告等。
6.2.12.2 由甲、乙双方共同检查确认：管道支架的型式材质、安装位置正确、数量齐全、紧固程度、焊接质量合格、临时加固措施、安全可靠、临时盲板加置正确、标志明显、记录完整，试压所用压力表为4块量程0—10Mpa的压力表及4块量程0—60Mpa 的压力表。
6.2.12.3 水压试验用由业主提供的洁净水，连接好打压泵。
首先将蒸汽管所有排汽阀打开，每个阀门必须专人监管，待水满排净空气后关闭。
每块压力表由专人配备对讲机随时向升压指挥系统报告压力。
6212.4根据《工业金属管道工程施工及验收规范》GB50235-97,管道的水压试验应按本规范7.5压力试验规定执行。
，即低压管道水压试验压力为3.16Mpa，高压管道水压试验压力为32.45 Mpa，除盐水管道水压试验压力为0.9 Mpa;管道水满后，检查所有排气阀关闭良好，开始缓慢升压，当压力升至试验压力时稳定10min，检查管线无异常情况发生，然后将试验压力将至设计压力，稳定30mi n,检查无异常，压力不下降，无渗漏为合格，排水应先打开排气阀。
