一种新型钢筋切断机的设计研究
- 格式:pdf
- 大小:174.53 KB
- 文档页数:4
1 引言钢筋切断机是建筑机械的一种,主要用于钢筋加工上。
与其他切断机设备相比,具有重量轻、耗能少、上作可靠、效率高等特点,因此近年来逐步被建筑上地和小型轧钢)一般单位广泛采用,在国民经济建设中发挥了重要的作用。
实现钢筋切断机的自动化控制对确保上程质量、提高施上效率、加快工程进度,降低工人劳动强度等具有重要意义。
本课题主要研究钢筋切断机的设计,使其具有一定的实用性。
目前,国内混凝土结构建筑工程广泛采用各种型号的钢筋切断机对钢筋进行定尺切断。
根据钢筋切断机传动方式的不同将其分为机械式和液压式两种,其中机械式钢筋切断机是以电机带动机械装置产生驱动力,驱动凸轮往复运动从而剪切钢筋:而液压式钢筋切断机是由液压系统提供动力,带动车刀往复运动从而剪切钢筋新中国成立初期,建筑工程中钢筋加上技术非常落后,主要依靠手上或简单上具,劳动强度大、生产效率低、工程质量很难保证。
太原重型机械学院机器)一是国内最早生产钢筋切断机的)一家之一。
他们于1958年首先引进苏联的卧式钢筋切断机图纸,生产了国内第一台钢筋切断机。
随后又于约1985年引进了日本立式切断机和德国卧式切断机,并在此基础上研制开发了GQ40, GQ50, GQ65等一系列开式、封闭式及半封闭式切断机。
该系列的钢筋切断机均是采用机械轮剪进行切断的。
此外沈阳建筑上程学院工厂、陕西渭南农业科技股份有限公司、黑虎建筑机械公司等企业也生产过不同类型的机械式钢筋切断机。
目前国内的钢筋加上多以机械轮剪式切断为主。
其工作过程基本为:电动机输出动力经带传动和二级齿轮传动减速后,带动曲轴旋转,曲轴推动连杆使滑块和动刀片在机座的滑道中作往复自线运动,使动刀片和定刀片相错而切断钢筋。
近年来,我国在钢筋加上技术装备方面有了长足的进步,但产品的技术水平与国外先进水平相比,尚有以下几个方面的差距(1)切断频率低国内钢筋切断机每分钟切断次数一般28-31次,而国外的钢筋切断机每分钟切断次数为43 -51次,最高切断次数甚至可以达到每分钟61次。
钢筋切断机毕业设计钢筋切断机毕业设计一、引言随着现代工业的快速发展,建筑领域也随之迅速发展。
随着高楼大厦的不断涌现,建筑工程中钢筋的需求量也不断增加。
由于钢筋的硬度和强度都比较高,传统的切割方法难以胜任,需要专门的切割设备。
因此,本文设计了一种钢筋切断机。
二、设计原理1. 切割方案:采用液压驱动,配合压力传感器实时监测切割压力,控制气压来完成钢筋的切割。
2. 设计要求:设计一台能够快速而有效地切割钢筋的机器,且操作便捷,结构稳定,切割精度高,且具有一定的安全性。
三、设计内容及实现1. 设计框架:将设计分为机械结构、液压系统、电气控制和安全保护等几个模块。
2. 机械结构的设计:在保证切割力的同时,考虑实现钢筋的稳定夹紧、机器结构的整体稳定和气压传输的顺畅。
设计的主要部件有:切割刀、切割床、锁紧器、定位器、工作台等。
3. 液压系统:液压驱动切割刀的运动,液压油缸的性能直接关系到切割质量。
设计时,需要考虑最大使用压力、流量、管路、气动元件等因素。
通过采用液压泵、液压站、电磁阀等组成液压控制系统,实现切割刀的快速切割和机器的长时间稳定使用。
4. 电气控制:将各个部分的控制电气连接起来,完成对机器操作的灵活控制。
包括电路设计、元器件的选型与测试等。
5. 安全保护:在机器的设计中,需要考虑到安全的问题,进行一系列防护措施的设计。
包括考虑到人体安全的保护装置、机器的自动停止及手动停止装置。
四、结论本次毕业设计成功设计了一台钢筋切断机,实现了对钢筋的快速而精确的切割,并且结构稳定,切割质量高,实用性强。
在未来的使用过程中,还需要进行进一步的调试与完善,才能更好地适应各种工程施工的需要。
毕业设计(论文)钢筋弯曲切断机结构设计及分析所在学院专业班级姓名学号指导老师年月日摘要目前国产的设备大多是对国外进口产品的简单仿制,因此针对钢筋弯曲切断机关键部件的深入研究,对原理、结构、运动、功能等分析,提供结构简单可靠、操作方便、化程度高、使用范围广的机械是很有必要的。
本文在分析钢筋弯曲切断机的工艺和使用要求的基础上,通过对关键部件的理论分析,提出一种实用、简单、可靠和通用的传动系统,将结构等关键部件的设计原理、结构特点等做了较为详细的研究和设计;本文分析各机构的运动学规律,提出可行的优化结构满足包装工艺;对关键部件提出完整的设计方法,旨在满足市场需求,推动企业创新步伐。
本文借助了ANSYS等软件分析运动规律和结构设计,这种利用计算机辅助设计和分析的方法,可以应用于其它类型机械设备的设计和分析中。
关键词:钢筋弯曲切断机,传动,有限元分析,结构设计IAbstractMost of the current China-made equipment for imported products of simple imitation, so the steel bar bending and cutting machine key components of the in-depth study, on principle, structure, movement, functional analysis, to provide a simple and reliable structure, convenient operation, high integration degree, the use of a wide range of machinery is necessary.Based on the analysis of bending and cutting machine technology and the requirements on the basis of key components, through theoretical analysis, put forward a kind of practical, simple, reliable and universal transmission system, the structure and other key components of the design principles, structure features in detail research and design; this paper analyses the mechanism of kinematic law, puts forward the feasible optimization structure meet the packaging technology; the key parts of the complete design method, designed to meet the needs of the market, promote enterprise innovation pace.Based on the ANSYS software analysis of motion and structure design, the use of computer aided design and analysis methods, and can be applied to other types of machinery and equipment design and analysis.Key Words:Steel bar bending and cutting machine, transmission, finite element analysis, structure designII目录摘要 (I)Abstract (II)目录 (III)第1章绪论 (5)1.1 钢筋弯曲切断机的概念 (5)1.2 钢筋切断机特点 (5)1.3 钢筋切断机分类 (6)1.4 钢筋弯曲切断机的发展现状 (6)第2章钢筋弯曲切断机的工作原理 (9)2.1 钢筋弯曲切断机的切断部分工作原理 (9)2.2 钢筋弯曲切断机的弯曲部分工作原理 (9)第3章动力计算与选择 (10)4.1弯曲钢筋需用力计算 (10)4.2弯曲钢筋需用功率计算 (10)4.3 切断钢筋需用力计算 (11)4.4 切断钢筋需用功率计算 (12)4.5 功率确定 (12)第4章主要结构设计 (13)4.1 齿轮传动设计 (13)4.2 轴的校核 (19)4.3 键的校核 (27)4.4 轴承的校核 (28)4.4.1 初选轴承型号 (29)4.4.2寿命计算 (29)第5章对典型零部件(齿轮)的有限元分析 (32)5.1 应用有限元法研究齿轮的优势 (32)III5.2 齿轮参数及材料的确定 (32)5.3 子模型法对齿轮应力集中问题的应用 (33)5.3.1 三维齿轮模型的研究 (33)5.3.2 二维齿轮模型的研究 (36)5.4 P单元法在齿轮应力集中问题解决中的应用 (38)总结与展望 (41)参考文献 (42)致谢 (44)附则 (45)IV第1章绪论1.1 钢筋弯曲切断机的概念钢筋弯曲机,钢筋加工机械之一。
1 绪论1.1 研究的目的和意义随着我国建筑行业的发展,钢筋材料作为必不可少的材料,也呈现出需求猛增的趋势。
钢筋矫直切割机的市场需求也随之猛增。
在建筑工地上,我们常见的钢筋大体上分为两类:热轧钢筋和冷轧带肋钢筋。
关于热轧钢筋的分类,又可以继续分为热轧光圆钢筋和热轧带肋钢筋[1]。
从外观上看,热轧光滑圆钢的表面无螺纹突起,表面光滑,而热轧带肋钢筋的表面有人字形凸起或月牙形或螺纹状。
这种钢筋在建筑工地上起着十分重要的作用,可以增强钢筋和混凝土结构的预应力,使建筑更加结实可靠。
热轧带肋钢筋有很多用途。
它用于房屋,道路,桥梁和其他主要承重项目的建设。
目前在市场和建筑工地上,我们发现最常见和最常购买的钢筋就是HRB400带肋的[2]。
冷轧带肋钢筋与热轧钢筋的区别在于屈服强度高于热轧钢筋,但塑性较差,强度高于热轧钢筋。
硬度也比较硬,但比热轧钢脆。
因此,通常在现浇板上使用冷轧带肋钢筋。
如果用于预应力构件,则可以节省50〜70kg / m3的水泥。
如果用于非受力部件,则可以节省20%〜40%的钢材,在很大程度上降低了成本。
在我们当地的钢筋建材市场进行调研发现,大多数的钢筋建材企业属于私人企业,生产的规模较小,生产的效率也比较低。
有的钢筋矫直切割机设备还是21世纪初的老设备,占地面积较大,所采用的是孔模式转毂矫直法,钢筋调直的速度比较慢,表面还存在比较重的划伤,该模式的旋转摩擦力较大,磨损很快,消耗大,需要经常更换矫直装置。
为此,在对现有钢筋调直切割机的结构原理进行查阅和现场调查的基础上,利用国内外先进的钢筋调直切割机来进行分析其优缺点,设计了一种用于冷轧带肋钢筋校直切割机,设计轻巧,对装置本身的成本和运输的成本均有降低 [7],改进了在矫直装置的技术上的难点和解决了`存在的一些问题,对承料槽进行了优化的改进设计,为保证能够实现根据长度自动切断增加了行程开关。
1.2 冷轧带肋钢筋的概述平时常见的钢筋分类,有以下几种:热轧光圆钢筋、普通热轧钢筋、细晶粒热轧钢筋、余热处理钢筋、冷轧带肋钢筋、冷拔低碳钢丝等许多种类[8]。
论钢筋切断机液压系统的设计研究摘要:液压式钢筋切断机是目前使用较为广泛的对钢筋现场加工的机器设备。
这种液压机器的在使用中工作效率高、效果好。
本文对液压钢筋切断机的液压系统设计进行研究,从几个关键方面出发已解决应用中的一些问题。
关键词:发展前景工作有点设计要点一、引言建筑行业的发展推动了相关材料加工技术的发展,钢筋是混凝土结构中必不可少的材料之一。
钢筋加工中的重要环节就是对钢筋的切割环节,因为工程所需的钢筋的尺寸差异很大,所以钢筋切割机械也随着需求的增长而发展起来,目前钢筋切割机的主要形式有两种,一种是机械式切割机,一种是液压式切割机,机械式的切割机主要是利用凸轮的运动来切割钢筋,液压式切割机主要是利用液压系统为机器提供动力进行工作。
这两种切割机比较而言,液压式切割机优势较为明显,性能稳定、噪音小、方便移动等,这些给液压切割机的广泛应用创造了条件。
目前的液压切割机已经客服了过去液压切割机的一些缺点,剪切率、速度、误差等方面的性能都有了大幅提高了,但是在高速液压式切割机的使用过程中还会出现“闷车”现象,这种现象使得钢筋和切头都会受到损伤,究其原因主要是液压系统设计中的一些问题造成的影响,如何控制高压流体的压力、流量、流向等问题是高速切割过程中需要平衡的问题,所以技术人员也正在利用先进的技术逐步改进钢筋切割机的液压系统。
二、液压钢筋切断机的发展要求从目前的应用看,我国建筑工程中的钢筋需要主要分为两种,一种是精读需要高的工程,主要是满足预应力混凝土的生产。
另一种是精读要求不高的工程,这样的工程对于机械的可靠性要求占主导,需要保证在钢筋加工中的高效率,即少停机多生产。
前一种的钢筋加工需求主要由锤击式、机械定尺的钢筋调直切割机完成加工。
后一种客户的需求就需要利用液压式切断机机构简单、可靠的性能,缩短其剪切时间,提高生产效率是未来钢筋调直切断机械的发展方向。
另外,国内目前的调直切割机剪切的时间受到一定的限制,在这时间内要完成调直和剪切两项工作,所以在工作中速度受到了一定的影响,所以提高切割机的速度将成为另一个切割机发展的方向。

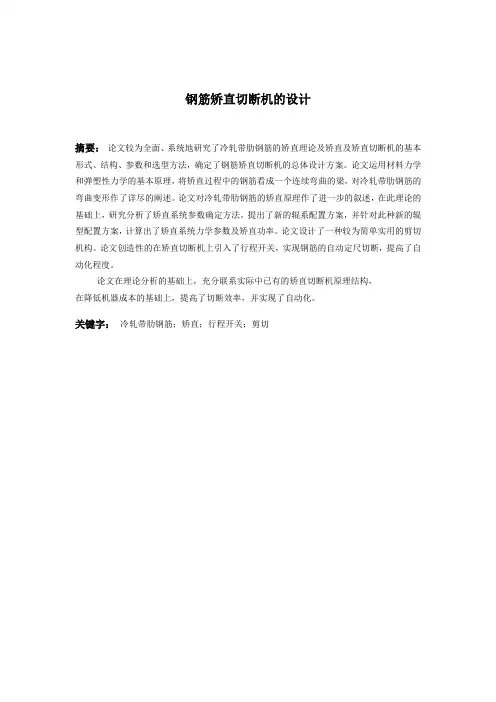

钢筋矫直切断机的设计摘要:论文较为全面、系统地研究了冷轧带肋钢筋的矫直理论及矫直及矫直切断机的基本形式、结构、参数和选型方法,确定了钢筋矫直切断机的总体设计方案。
论文运用材料力学和弹塑性力学的基本原理,将矫直过程中的钢筋看成一个连续弯曲的梁,对冷轧带肋钢筋的弯曲变形作了详尽的阐述。
论文对冷轧带肋钢筋的矫直原理作了进一步的叙述,在此理论的基础上,研究分析了矫直系统参数确定方法。
提出了新的辊系配置方案,并针对此种新的辊型配置方案,计算出了矫直系统力学参数及矫直功率。
论文设计了一种较为简单实用的剪切机构。
论文创造性的在矫直切断机上引入了行程开关,实现钢筋的自动定尺切断,提高了自动化程度。
论文在理论分析的基础上,充分联系实际中已有的矫直切断机原理结构,在降低机器成本的基础上,提高了切断效率,并实现了自动化。
关键字:冷轧带肋钢筋;矫直;行程开关;剪切Abstract:This dissertation comprehensively and systematically investgates straightening technology og cold-rolled ribbed bars,straightening theory of bars,the straightening machines basis type,congigureation,parameter and the method of choosing bars straightening machine type. Utilizing the basis of material mechanics, elastic-plastic mechanics and regarding a bar as a continous bending beam in the peocess of straightightening, bend transform of cold ribbed bars is explained elaborately. Straightening theory of cold-rolled ribbed bars is farther depicted and on the basis of this theory, confirming method of straightening system parameter is researched. The new roller type configuration theme is put forward and straightening system mechanical parameter and straightening power of this new theme is calculated. An simple cutting mechanism is designed.The dissertation draw into the distance-button on the straightening machines, the bars can be cutting in certain size automly, make it more automly.The dissertation on the basis of theory analyse, combine with the straightening machines used, on the basis of lower cost, raise the cutting efficiency, and to be autom.Keyword: cold-rolld ribbed bars; straightening; distance-button;cutting目录摘要1.绪论 (1)1.1国内外钢筋矫直切断技术的发展状况 (1)1.2冷轧带肋钢筋的概述 (1)1.3课题的提出和意义 (4)2.钢筋矫直理论及金属材料的弹塑性弯曲 (5)2.1矫直理论与技术总体概况 (5)2.2对钢筋类金属材料弹塑性弯曲的分析 (7)2.3本章小结 (16)3.矫直装置的选取和分析 (17)3.1矫直原理 (17)3.2冷轧带肋钢筋矫直系统的参数设计 (22)3.3转毂式斜辊矫直力参数计算 (32)3.4转毂式斜辊矫直机矫直功率计算 (35)3.5设计计算 (37)3.6本章小结 (39)4.钢筋矫直切断机的总体方案 (40)4.1使用范围及特点 (40)4.2技术性能指标 (40)4.3总体方案及工作原理 (41)4.4本章小结 (43)5.钢筋矫直切断机剪切机构的分析与研究 (44)5.1概述 (44)5.2剪切形式的分类 (44)5.3设计计算分析 (46)5.4本章小结 (46)6.钢筋矫直切断机的承料机构 (47)6.1承料机构的分析 (47)6.2承料机构的设计 (47)6.3本章小结 (48)7.总结 (49)致谢 (50)参考文献 (51)1.绪论1.1国内外钢筋矫直切断技术的发展状况钢筋矫直切断机在建筑行业运用广泛,国内外对钢筋矫直切断机的研究也比较多,国内对于钢筋矫直切断机的需求空间很广,但国内的矫直切断机只能满足一般的需求,对于一些矫直精度较高,切断质量要求也较高的钢筋就无法满足了,需要从国外进口有关设备,总体来说国内的技术还落后于国外。
郑州雨辰学院本科生毕业设计说明书题目: GTQ4-14钢筋调直切断机设计指导教师: 职称:讲师学生姓名:学号:1334095854专业:机械设计制造及其自动化院(系):机电工程学院答辩日期: 20 年6月4日20 年6月1日摘要当今社会随着经济的飞速发展,材料与能源两大物质基础却日异稀少紧张,已成为制约经济发展的障碍.另一方面,材料存在大量的浪费,或在某些方面处理不当造成环境污染,反过来对资源的利用产生不良的影响。
本人研究的的是如何处理废旧钢筋,就是从废弃的建筑物上,以及工业生产过程中所产生的废旧钢筋,重新调直,变废为宝,直接的用于建筑,机械等对圆度要求不太高,不太重要的场合,即可以节约资源,又可以消除工业垃圾对环境的污染.此机器的功能主要有:(1)除锈,当废旧钢筋通地过拉模时,由于高强度的拉拔而起到除锈的作用.(2)冷拔表面硬化,在废旧钢需要请咨询学号数字企鹅筋通过拉模以及在轧辊的强大的轧制力的作用下而其到冷作硬化增强原钢筋的强度。
(3)弯曲校直,根据废旧钢筋通过拉模,轧辊的轧制作用在废旧钢筋上的反变曲变形而达到.此机器的应用前景广阔,因为随着人们对生活质量要求越来越高,世界对环保问题的日益紧张。
合理的利用资源,恰当的处理垃圾都是不可回避的回题,现代工业的发展,将使工业垃圾日益增多,废旧钢筋是其中之一。
目前我国对这方面的研究有待发展。
关键词:回收、反弯曲变形、调直、切断ABSTRACTNowadays, with the rapid development of economy, the material and energy have become the obstacle of economic development, and the two major material base of material and energy is scarce. On the other hand, there are a lot of waste materials, or in some areas, improper handling of environmental pollution, which in turn has a bad effect on the use of resources. My research is how to deal with scrap steel, is generated from the abandoned buildings, and industrial production in the process of the scrap steel, re straightening, turning waste into treasure, direct for building, machinery and so on roundness tolerance requirement is not too high, less important occasion, you can to conserve resources and but also the elimination of industrial waste pollution to the environment.The machine's main functions are: (1) rust, when scrap steel through a die, due to the high strength of drawing and to rust. (2) drawing surface hardening in scrap steel through the die and in the roll of strong rolling force and the cold hardening increases the strength of the reinforcement of the original。

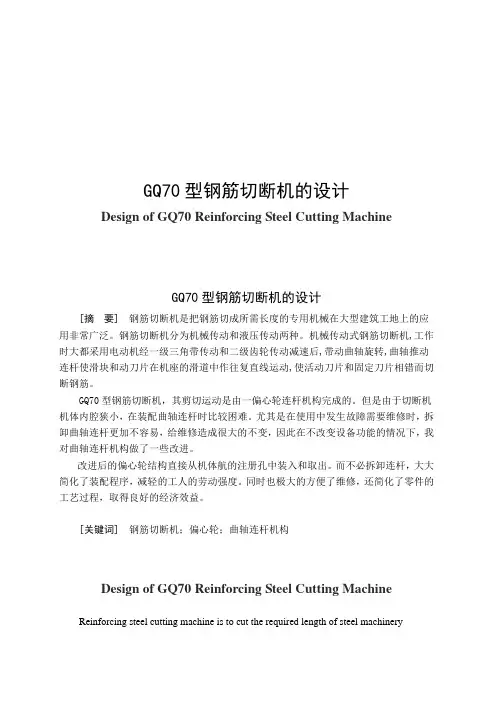

GQ70型钢筋切断机的设计Design of GQ70 Reinforcing Steel Cutting MachineGQ70型钢筋切断机的设计[摘要]钢筋切断机是把钢筋切成所需长度的专用机械在大型建筑工地上的应用非常广泛。
钢筋切断机分为机械传动和液压传动两种。
机械传动式钢筋切断机,工作时大都采用电动机经一级三角带传动和二级齿轮传动减速后,带动曲轴旋转,曲轴推动连杆使滑块和动刀片在机座的滑道中作往复直线运动,使活动刀片和固定刀片相错而切断钢筋。
GQ70型钢筋切断机,其剪切运动是由一偏心轮连杆机构完成的。
但是由于切断机机体内腔狭小,在装配曲轴连杆时比较困难。
尤其是在使用中发生故障需要维修时,拆卸曲轴连杆更加不容易,给维修造成很大的不变,因此在不改变设备功能的情况下,我对曲轴连杆机构做了一些改进。
改进后的偏心轮结构直接从机体航的注册孔中装入和取出。
而不必拆卸连杆,大大简化了装配程序,减轻的工人的劳动强度。
同时也极大的方便了维修,还简化了零件的工艺过程,取得良好的经济效益。
[关键词]钢筋切断机;偏心轮;曲轴连杆机构Design of GQ70 Reinforcing Steel Cutting Machine Reinforcing steel cutting machine is to cut the required length of steel machineryspecialized for large construction sites in the application of very extensive. Reinforcing steel cutting machine into mechanical transmission and hydraulic transmission of two. Mechanical transmission reinforced cutting machine, working mostly used as a V-belt drive motor and gear drive slow down after two, driven crankshaft rotation, promoting the crankshaft and connecting rod to move the slider blade in the frame of the chute in a reciprocating linear motion So that the activities of the blade and a fixed blade and cut off the wrong steel.GQ70-steel cutter, cut its movement from one type of linkage to complete the crankshaft. However, due to cut off the small inner cavity of the body, in the assembly when the crankshaft link more difficult. Especially in the use of a fault in need of repair, demolition crank link more difficult to repair a big change, so do not change the function of the equipment under the circumstances, we crank linkage has made some improvement.The improved structure of the cam directly from the body of the aircraft registered in the hole and packed out. Without dismantling the link, greatly simplifies the assembly, reduce labor intensity of workers. But also greatly facilitate the maintenance, has also simplified the process of parts and achieved good economic returns.crane; hoisting mechanism; reducer目录1绪论 (2)1.2.1压入变形阶段 (2)1.2.2剪切滑移阶段 (3)1.2.3剪切滑移阶段作用力分析 (4)1.2.4 剪切全过程剪力分析 (5)1.3.1目前钢筋切断机存在的问题 (10)1.3.2钢筋切断机前景 (10)2电动机的选择 (11)3减速器的设计 (13)3.3.1 带的计算 (14)3.3.2带的根数确定 (15)3.4.1第一级齿轮传动设计 (15)3.4.2第二级齿轮传动设计方法同第一级设计 (18)3.5.1轴径的计算 (20)3.5.2轴的校核 (21)4连杆的设计 (24)5提高强度的几种方法 (26)6钢筋切断机强度计算参考 (29)6.2.1 正应力计算 (30)6.2.2 计算剪切力P (30)6.3.1计算正应力 (31)6.3.2 计算最大应力 (31)6.3.3 试棒 (31)6.4.1 剪切力的测量 (31)6.4.2 应力测量 (32)6.4.3 测试结果和理论计算分析情况对比分析 (32)7机械式钢筋切断机调整及保养的使用 (33)总结 (37)参考文献 (38)致谢 (39)1绪论1.1钢筋切断机的作用钢筋切断机是钢筋加工必不可少的设备之一,它主要用于建筑的钢筋剪切及工业下料,房屋建筑、桥梁、隧道、电站、大型水利等工程中对钢筋的定长切断。
毕业设计(论文)题目钢筋切断机设计毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知,除文中特别加以标注和致谢的地方外,不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体,均已在文中作了明确的说明并表示了谢意。
作者签名:日期:指导教师签名:日期:使用授权说明本人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。
作者签名:日期:学位论文原创性声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名:日期:年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名:日期:年月日导师签名:日期:年月日注意事项1.设计(论文)的内容包括:1)封面(按教务处制定的标准封面格式制作)2)原创性声明3)中文摘要(300字左右)、关键词4)外文摘要、关键词5)目次页(附件不统一编入)6)论文主体部分:引言(或绪论)、正文、结论7)参考文献8)致谢9)附录(对论文支持必要时)2.论文字数要求:理工类设计(论文)正文字数不少于1万字(不包括图纸、程序清单等),文科类论文正文字数不少于1.2万字。
钢筋切断机机械结构设计钢筋切断机是一种广泛应用于建筑、桥梁和道路施工中的机械设备,用于将钢筋进行切断和加工。
它的设计结构至关重要,直接关系到机器的性能和工作效率。
本文将详细介绍钢筋切断机的机械结构设计。
一、钢筋切断机的基本原理钢筋切断机的基本原理是通过驱动切割刀来完成钢筋的切断。
切割刀通常由高速旋转的电机驱动,并通过传动装置将旋转动力传递给切割刀。
切割刀的设计要考虑切割效果和使用寿命,通常选用高硬度的材料制成,以保证切割的精度和耐磨性。
二、钢筋切断机的机械结构设计1. 主体结构设计钢筋切断机的主体结构设计是整个机器的基础,它需要能够承受切割过程中的冲击力和振动。
主体结构通常采用钢材焊接而成,以确保足够的强度和刚度。
同时,在结构设计中还需要考虑到机器的稳定性和易于操作的因素。
2. 切割刀设计切割刀的设计是钢筋切断机机械结构设计的关键部分。
切割刀的材料选用高硬度的合金钢或硬质合金,以确保切割的精度和耐磨性。
切割刀的形状和尺寸也需要根据钢筋的规格和切割要求进行合理设计,以确保切割的效果和速度。
3. 传动装置设计传动装置是将电机的旋转动力传递给切割刀的重要部分。
传动装置通常采用齿轮传动或皮带传动,其中齿轮传动具有结构简单、传动效率高的优点,而皮带传动则具有噪音小、振动小的优点。
在传动装置的设计中,需要考虑到传动效率、噪音和振动等因素,以选择合适的传动方式。
4. 控制系统设计钢筋切断机的控制系统设计是保证机器正常工作的关键。
控制系统通常包括电机控制、切割刀的启停控制和安全保护等功能。
在设计控制系统时,需要考虑到操作的便捷性和安全性,以确保机器的可靠性和稳定性。
三、钢筋切断机的优化设计为了提高钢筋切断机的工作效率和使用寿命,可以进行一些优化设计。
首先,可以通过优化切割刀的材料和结构,减少切割时的能量损耗和切割面的热变形。
其次,可以通过优化传动装置和控制系统,提高机器的传动效率和工作精度。
此外,还可以通过改善机器的冷却系统和减震装置,降低机器的工作温度和振动,延长机器的使用寿命。
专利名称:一种新型钢筋切断机专利类型:实用新型专利
发明人:李志坚,李凯,王娟
申请号:CN201520074192.0申请日:20150203
公开号:CN204504078U
公开日:
20150729
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种新型钢筋切断机,包括机架、固定刀片、上导向滑轨、下导向滑轨、活动刀片、活动刀座、离合机构、曲轴、驱动装置和动力系统,离合机构包括脚踏板,脚踏板通过杠杆连接支撑杆,支撑杆通过离合弹簧连接离合顶杆,离合顶杆连接切断顶杆,切断顶杆的末端设置有半圆形凸块,半圆形凸块与设置于曲轴偏心轴上的偏心轴套相切或分离,切断顶杆通过刀座复位弹簧与活动刀座连接。
本实用新型通过安装于减速箱外侧的新型离合机构,在曲轴不断旋转作用下,使偏心轴套通过切断顶杆推动带有活动刀片的活动刀座运动切断钢筋,降低了制造成本和故障率,增加了可靠性,维修更方便,同时由于曲轴的连续旋转,还消除了原离合机构产生的撞击噪声。
申请人:李志坚
地址:461500 河南省许昌市长葛市钢材市场工业园
国籍:CN
更多信息请下载全文后查看。
优秀设计题目:GTJ5-10钢筋调直切断机总体及附属装置设计摘要伴随着建筑业的发展,建筑机械成为现代工业与民用建筑施工与生产过程中不可缺少的设备。
建筑生产与施工过程实现机械化、自动化、降低施工现场人员的劳动强度、提高劳动生产率以及降低生产施工成本,为建筑业的发展奠定了坚实的基础。
由于建筑机械能够为建筑业提供必要的技术设备,因此成为衡量建筑业生产力水平的一个重要标志,并且为确保工程质量、降低工程造价、提高经济效益、社会效益与加快工程建设速度提供了重要的手段。
因此,对建筑机械的设计和研究具有十分重要的意义。
本文对钢筋调直机的设计进行了比较系统的研究,对钢筋调直机进行了分类和综合的介绍;对钢筋调直机的控制系统进行了概述;对钢筋调直机的工作原理进行了系统的分析;对钢筋调直机的功率计算与分配、受力分析、结构设计、主要零部件设计与选择等进行了详细的介绍。
结合实际生产的需要,对产品总体结构和工作性能进行了优化设计,达到了比较完善的设计要求,最后对钢筋调直机进行了总体调试。
本次设计的钢筋调直机为电机驱动下切剪刀式钢筋调直机,用于调直直径为14mm 以下的盘圆钢筋或冷拔钢筋。
并且根据需要长度进行自动调直和切断,调直过程中将钢筋表面氧化皮、铁锈和污物除掉。
充分发挥了其良好的机动性,体积小,操作简单,效率高等特点,在提高施工速度,保证施工质量的同时,降低了人工与材料的成本,减轻了劳动强度,提高了劳动生产率。
关键词:钢筋调直机;建筑;机械;施工AbstractAlong with the development of the construction industry, construction machinery as a modern industrial and civil buildings and the construction of the production process indispensable equipment. Building production and the construction process mechanization and automation, reducing the construction site with the labor intensity, improve labor productivity and lower production cost of construction for the development of the construction industry has laid a solid foundation. As construction machinery for the construction industry to provide the necessary technical equipment, So as the construction industry to measure productivity levels are an important sign, and to ensure project quality, lower construction costs, enhance economic efficiency, social benefits and speeding up the pace of construction provides an important tool. Therefore, the design of construction machinery and research is of great significance.In this paper, the bar straight for the design of a more systematic study Straightening of reinforced plane were classified and comprehensive presentation; Straightening of reinforced machine control system outlined; Straightening of reinforced the working principle for the analysis of the system; Straightening of reinforced machine power calculation and allocation, Analysis, structural design, the design of the key parts and choice of detail. In light of the actual production of the needs of the overall product structure and properties of the optimal design, reached a relatively sound design requirements, the final straight of reinforcing bars for the overall test.The design of reinforced Straightening motor-driven machine for cutting scissors bar helicopters, Straightening for the diameter of 14 mm disk or drawing a round of reinforced steel bars. As required length automatically and directly cut, the transfer process will be reinforced direct oxidation of the surface skin, remove rust and dirt. Make full use of its good mobility, small size, simple operation, high efficiency, improving the speed, Construction quality assurance at the same time, reducing manual and materials costs, reduce labor intensity and improved labor productivity.Keywords : reinforcement bar straightening machine; Architecture; Machinery;Construction1 绪论1.1 课题背景21世纪是一个技术创新的时代,随着我国经济建设的高速发展,钢筋混凝土结构与设计概念得到不断创新,高性能材料的开发应用使预应力混凝土技术获得高速而广泛的发展,在钢筋混凝土中,钢筋是不可缺少的构架材料,而钢筋的加工和成型直接影响到钢筋混凝土结构的强度、造价、工程质量以及施工进度。
卧式钢筋切断机的设计
卧式钢筋切断机是一种用于将钢筋切断成所需长度的机器。
它
通常由底座、电机、传动系统、切割刀具和刀具保护系统组成。
1. 底座:卧式钢筋切断机的底座通常由钢板焊接而成,能够承
受机器的重量和切割时产生的力量,同时也能够提供机器的稳定性。
2. 电机:一般采用电动机作为驱动源,电机的功率大小和钢筋
直径有关,功率越大可以切割的钢筋直径也就越大。
3. 传动系统:传动系统通常由皮带、链条、齿轮等组成,主要
用于将电机的旋转动力传递给切割刀具,使其能够进行切割。
4. 切割刀具:切割刀具通常是由高速钢或合金钢等材料制成,
能够耐磨、耐用,同时也能够切割各种直径的钢筋。
5. 刀具保护系统:刀具保护系统主要是为了保护切割刀具不被
损坏,通常是由安全装置、限位器等组成。
当刀具过度磨损或切割
异常时,刀具保护系统会自动停机,以保护刀具和整个机器。
以上是卧式钢筋切断机的主要设计要素。
同时,不同的生产厂
家还可能会在机器的设计中添加一些个性化的功能和特点,以满足
不同用户的需求。
1.绪论1.1国内外钢筋矫直切断技术的发展状况钢筋矫直切断机在建筑行业运用广泛,国内外对钢筋矫直切断机的研究也比较多,国内对于钢筋矫直切断机的需求空间很广,但国内的矫直切断机只能满足一般的需求,对于一些矫直精度较高,切断质量要求也较高的钢筋就无法满足了,需要从国外进口有关设备,总体来说国内的技术还落后于国外。
由于冷轧带肋钢筋需要经矫直切断后才可使用,但目前对于冷轧带肋钢筋矫直的理论研究还不是很完善,冷轧带肋钢筋矫直的无划伤问题一直没有得到很好的解决,冷轧带肋钢筋矫直机的系统参数设计也主要是依据普通圆钢筋矫直机的有关参数。
国内还没有能满足矫直性能要求的数控冷轧带肋钢筋矫直切断机,而从国外进口一台数控冷轧带肋钢筋矫直切断机需要8万美元,一般用户难以承担。
市场上急需一种矫直质量较好、自动化程度及生产效率较高的矫直切断机。
国内的机器最缺少的技术就是矫直技术了,而这一方面国际上有些国家发展的较好,如前苏联,德国和日本在这方面起步较早。
国内有关技术人员也在矫直理论和技术的研究方面作出了很大的努力,其中有部分成果的水平居领先地位,如列入1998河北省企业技术开发第二批计划的GTK6/12数控冷轧带肋钢筋矫直切断机已经解决了有关技术上的难题其水平已达到国内领先地位,它在提高矫直质量、保证矫直后钢筋表面无划伤的基础上,采用了数控技术,提高了自动化程度,实现了自动定长切断、记数(钢筋长度、单根重量、总重、钢筋总数)及自动停车等功能。
1.2冷轧带肋钢筋的概述1.2.1钢筋的种类建筑上常用的钢筋分为热轧钢筋,冷拉钢筋,热处理钢筋,钢丝和钢绞线等许多类。
在常温下对钢筋进行加工称为“冷加工”。
用冷加工方法可以使热轧钢筋的强度得以提高,是节约钢材行之有效的方法之一。
常用的冷加工方法有冷拉和冷拔两种,近十年来,又发展了冷轧和冷轧扭等方法。
冷轧带肋钢筋是采用强度较低,塑性较好的普通低碳钢或低合金钢热轧圆棚条钢筋为母材,经冷轧或冷拔工艺减径后在其表面冷轧成具有三面或两面月牙形的钢筋。
目录1引言1.1概述 11.2题目选取 1 2工作原理和机构的选择12.1机构的选择 12.2钢筋切断机的原理 23 设计参数的确定23.1电机的选择 23.2传动比的分配 33.3带传动的设计 33.4齿轮传动的设计 33.5轴的设计 44 钢筋切断机的摩擦、磨损和润滑 4 结束语6参考文献71引言1.1概述钢筋切断机是建筑机械的一种,主要用于钢筋加工。
与其他切断机类设备相比,具有重量轻、耗能少、工作可靠、效率高等特点,因此近年来逐步被建筑工地和小型轧钢厂等单位广泛采用,在国民经济建设中发挥了重要的作用。
实现钢筋切断机的自动化控制对确保工程质量、提高施工效率、加快工程进度,降低工人劳动强度等具有重要意义。
国内外切断机的对比:由于切断机技术含量低易于仿造利润不高等原因,所以厂家几十年来基本维持现状,发展不快,与国外同行相比具有以下几方面差距。
全球经济建设的快速发展为建筑行业,特别是为建筑机械的发展提供了一个广阔的发展空间,为广大生产企业提供一个展示自己的舞台。
而对竞争日益激烈的我国建筑机械市场,加强企业的经营管理,加大科技投入,重视新技术新产品的研究开发,提高产品质量和产品售后服务水平,积极主动走向市场,是企业的产品不断地满足用户的需求,尽快缩短与国外先进企业的差距,无疑是我国钢筋切断机生存与发展的必由之路。
1.2 题目本次创新设计是钢筋切断机的设计。
在设计中通过计算和考虑实际情况选择合适的结构及参数,从而达到设计要求,同时尽可能的降低成本,这是难得的一次综合运用所学专业知识的机会,同时为毕业设计做好准备。
2工作原理和机构的选择2.1 机构的选择选择三级减速,先是一级带减速,其次为两级齿轮减速。
一级带传动具有缓冲吸振运行平稳噪音小和过载保护等优点。
两级齿轮减速,输入轴带动中间轴,中间轴带动右边的齿轮,齿轮通过套筒和键与轴相连,传递能量至驱动轴上。
同时左边齿轮也在旋转,但由于没有和套筒啮合,所以它不对键轴产生影响。
文章编号:1004-2539(2004)02-0048-02一种新型钢筋切断机的设计研究(哈尔滨工业大学机电学院, 黑龙江哈尔滨 150001) 车仁炜 陆念力 王树春摘要 在比较传统的钢筋切断机的性能特点的基础上,设计研究了一种新型的无减速装置的钢筋切断机,给出了其工作原理及主要性能参数的确定过程,最后得出了相关结论,证明此种钢筋切断机性能优良,具有广阔的应用前景。
关键词 钢筋切断机 偏心轮 曲柄滑块机构 引言钢筋切断机是把钢筋切成所需长度的专用机械,在大型建筑工地上的应用非常广泛。
钢筋切断机分为机械传动和液压传动两种。
以往的机械传动式钢筋切断机,工作时大都采用电动机经一级三角带传动和二级齿轮传动减速后,带动曲轴旋转,曲轴推动连杆使滑块和动刀片在机座的滑道中作往复直线运动,使活动刀片和固定刀片相错而切断钢筋。
这种形式的钢筋切断机主要有G J5-40和Q J40-1型两种类型,除传动机件有所不同外,其他构造基本上一致,都可以切断直径40mm 以下的钢筋,每分钟切断12次。
这类钢筋切断机由于采用了一级带传动及二级齿轮传动,运动和动力传到曲柄滑块机构时,有一个效率降低的过程,另外,结构不紧凑,重量大,安装、调试复杂,且由于要求齿轮传动具有一定的精度,制造成本也较高。
2 新型钢筋切断机的工作原理我们针对以上问题介绍了一种新型钢筋切断机。
1.链2.链轮轴3.链轮4.手轮5.电机6.连轴器7.电机座8.上压板9.压缩弹簧 10.偏心轮轴 11.下托板12.飞轮 13.动刀片 14.框15.定刀片 16.轴箱 17.连杆18.滑块 19.中楔铁 20.侧楔铁 21.配重 22.导柱图1 钢筋切断机工作原理图图1为这种钢筋切断机的结构示意图,省去了带传动和二级齿轮传动,由电机直接带动偏心轮轴旋转,偏心轮轴和连杆及滑块一起构成偏心轮机构,其偏心距为e ,在加工精度允许的范围内,使曲柄长度即偏心距足够小,这样,可在电机转矩一定的情况下,增大切削力。
启动后,用手逆时针摇动手轮,使配重上升(配重的重量见后面Q 3的计算),偏心轮轴未转动时,保持链的左侧拉力为0,楔铁保持在原位置不动。
当偏心轮轴由图示位置转过180°时,滑块向左移动的距离是2e ,中楔铁在重力的作用下迅速下落,使2e 间隙消除;当偏心轮轴由180°转到360°时,滑块和中楔铁一起推动箱框向右移动2e ,即固连于箱框上的动刀片向右移动2e ,此时,侧楔铁下落,使2e 间隙消除,完成一个周期的循环。
随着偏心轮轴的不断旋转,每转一圈,动刀片向右移2e ,直至在切削力的作用下,将钢筋切断。
切断以后,放开手轮,配重下落,并拉动中、侧楔铁上升,压缩弹簧使动刀片左移复位。
切断钢筋后,动、定刀片上压力为0,只有弹簧使曲轴箱、框对中、侧楔铁产生压力。
此时松开手抡,配重下落,中、侧楔铁上升,框左移,动刀片回到原位。
弹簧的弹力作用在曲轴箱及框上,曲轴箱不动,框带动刀片左移,使开口达到最大位置。
设框的重量为Q 1,与下板构成移动副,摩擦系数为μ。
则 F >μQ 1动、定刀片刃口间的最大距离,与被切钢筋直径之差称为空刀,用中、侧楔铁的全部重力向下压,框右移,直到动刀片接触到钢筋,靠这种调节作用,此种钢筋切断机不用更换刀片即可切断小于40mm 的任意规格的钢筋。
设中、侧楔铁的重量之和为Q 2,构成的移动副之间的摩擦系数为μ;F 1为中楔铁推动框右移的力;F 2为中、侧楔铁作用在框斜面上的正压力。
则 F 1=Q 2tan5°>F84 机械传动 2004年F 2=Q 2sin5°Q 2>μQ1tan5°设F 3为中、侧楔铁[18][16]左侧摩擦力;F 4为中、侧楔铁[18][16]右侧摩擦力,则F 3=μF 1=μQ 2tan5°F 4=μF 2=μQ 2sin5°则切断后拉动楔铁上升的最小配重重量为Q 3>Q 2+F 3+F 4=Q 2[1+(1+cos5°)μsin5°]1.1 机构演化图2 偏心轮机构曲柄滑块机构是铰链四杆机构的演化形式之一,它可将主动件的回转运动转化成从动件的往复移动。
但当曲柄尺寸很小时很不便于加工,曲柄轴的刚度和强度也势必减小。
如图2所示,如果把回转副B 同心放大到包含回转副A ,且安装整体式连杆,则成为偏心轮机构,曲柄长度即为偏心距e ,其等效机构仍为曲柄滑块机构。
做成偏心轮机构后,不但提高了偏心轮轴的强度和刚度,且因曲柄重量增加而增大了惯性,提高了机构的传力性能。
1.2 偏心半径e 的计算设电机功率为2.2kW 所能传递的转矩T =9550N n =95502.21500=14.01N ・m电机轴角速度 ω=1500602π=50π=157实践及计算表明,切Ф40的钢筋所需的切断力p 大约为60吨p ・e =T代入已知数据,计算出e =0.023mm由于转动副之间的间隙及加工精度等原因,e 取0.023不适用,而e 值越大则冲切力越小,并且使楔铁移动距离加长,按实用要求取e =0.075,靠增设飞轮来补充达到最大切削力对机构的要求。
飞轮的转动惯量可按下式计算J F =Q A D 24g式中 Q A D 2———所需飞轮的转矩1.3 电机转速的选择图3 楔铁示意图选用Y 系列电动机,功率N =2.2kW ,n =1500r/min ,如图3所示,楔铁倾角α=5°,e =0.075,当偏心轮由0°转到180°时,2e 相邻直角边长l =2e tan5°=1.72mm 。
偏心轮轴每转一转所需的时间为60/1500=1/25秒,半转时间为1/50秒,楔铁在重力作用下在1/50秒的时间内所下降的距离近似为(因摩擦力与楔铁重力相比很小可忽略不记)。
s =12gt 2=12×9.8(150)2=1.96mms >l 说明楔铁在重力作用下下落,可在1/50秒的时间内消除2e 间隙。
1.4 切断<40直径钢筋所用的时间据参考资料及实测表明,动、定刀片切入深度之和达到所切钢筋直径的20%~25%时,即可将钢筋切断。
对于<40的钢筋,最大切入深度为8mm 。
此时偏心轮轴所转的圈数为n 1=8/2e =53圈t =53/25=2秒可见,使用此种钢筋切断机将大大提高劳动生产率。
1.5 最大切削力及曲柄转角最大切削力和此时曲柄的转角,是设计钢筋切断机时计算电动机功率和飞轮转动惯量的两个重要参数。
准确地确定这两个参数的数值,对于降低切削机的能耗及材耗系数,提高切削机的切断能力是很关键的。
切削时钢筋变形阻力为 P d =[τ]Sg式中 S ———钢筋被剪面积S =K s (D2)2K s =4[τ]en9550D 2Nη由电机提供的冲切力为P =9550NηengP =P d曲柄的转角为 α=π180arccos [1+c 2λ-2c 2(1+λ-cλ)]式中 c =2-x +x 0ex 0=H -D(下转第57页)94第28卷 第2期 一种新型钢筋切断机的设计研究 0,n7=0(架空)时,由式(1)可知n H1≠0,说明系杆H1要转动,如若在系杆H1上装一个指南针,其指向要改变,便失去了指南车的作用。
为了保证指南车的两轮在任何速度情况下均能达到指南的目的,为此增设一个闭式行星轮系。
1.3 闭式行星轮系如图1所示,该闭式行星轮系是由定轴轮系去掉差动轮系的两个中心轮而形成的。
其中齿轮8和齿轮11均固定在系杆H1上。
系杆H1即作为闭式行星轮系的输入运动构件,简称输入件。
现设H为运动输出构件,简称输出件。
其各轮齿数为z8=z11,z9=z12,z10 =z13。
求输出件转速n H。
(1)差动轮系11—12—13—Hn11-n H n13-n H =-z13z11n11-n H=-z13z11n13z13z11n Hn11+z13z11n13=(1+z13z11)n H(2)(2)定轴轮系8—9—10i8×10=n8n10=z10z8, n10=-z8z10n8又因n8=-n11=n H1,n10=n13,所上以式可写成n13=z8z10n H1(3)将式(3)代入式(2)得n11+z13z11(-z8z10)n H1=(1+z13z11)n H因n11=n H1,所以等式左边等于零,即有(1+z13z11)n H=0因为1+z13z11≠0,所以n H=0。
由此可看出,不论指南车的两轮以相同的速度行驶(n H=0),还是以不同的速度行驶(n H1≠0),或者一轮着陆一轮架空(n H1≠0),增设一个闭式行星轮系后均可实现n H=0的存在。
2 结论综上所述,采用复式行星轮系所设计出的指南车和其它结构的指南机构相比,其特点是:构造简单,适应性强,即不论双轮着陆,还是单轮着陆,均可实现固定的指南方向。
由此可见,该种指南机构更适合于各种崎岖不平的路面,尤为重要的是为现代机械学的研究提供了线索。
就其功能特性来说,是能够在更多、更广的范围内获得应用的。
参考文献1 孙恒主编.机械原理(第5版).北京:高等教育出版社,1996.344~3622 张俊生.指南车的秘密.科学大众,1962(2)3 黄锡恺,郑文纬主编.机械原理(第6版).北京:高等教育出版社,1989.274~298收稿日期:20030617作者简介:杨慧香(1966-),女,吉林省长春市人,副教授(上接第49页) H———刀片最大开口距λ———连杆系数x———滑块位移D———钢筋直径3 结论以上分析研究表明,与传统的钢筋切断机相比,这种钢筋切断机具有以下优点:1)曲柄的刚性增大,连杆的长度减小,结构更紧凑,传力性能提高,使用寿命延长。
2)偏心距e很小,产生的切削力增大。
3)传动简单,减少了转动副的个数,提高了效率。
4)切削时间缩短,大大提高了劳动生产率。
5)整体结构紧凑,占地面积小,经济性能高。
所以,这种钢筋切断机将具有非常好的应用前景。
