习题06章放大电路中的反馈

第六章放大电路中的反馈一、填空题1.在交流放大电路中引用直流反馈的作用是稳定静态工作点。

2.在反馈放大电路中用来判定正、负反馈的常用方法是瞬时极性法。

3.在放大电路中引入反馈后，使净输入减小的反馈叫负反馈，若使净输入增大的反馈叫正反馈。

4.放大电路中引入电压并联负反馈后，放大电路闭环输入电阻将变小，输出电阻将变小。

5.在四种反馈组态中，能够使输出电压稳定，并提高输入电阻的反馈是串联电压负反馈。

6.在四种反馈组态中，能够使输出电压稳定，并降低输入电阻的反馈是并联电压反馈。

7.在四种反馈组态中，能够使输出电流稳定，并降低输入电阻的反馈是并联电流负反馈。

8.在四种反馈组态中，能够使输出电流稳定，并提高输入电阻的反馈是串联电流负反馈。

9.引用负反馈的放大电路，无反馈时增益A、闭环反馈A f与反馈系数F三者的关系是A f=A/（1+AF），反馈深度是|1+AF|，深度负反馈的条件是|1+AF|>>1。

10.︱1+AF︱的值是衡量负反馈程度的一个重要指标，称为反馈深度，其值越大，反馈放大电路的闭环放大倍数越小。

11.若降低放大电路的输出电阻，应当引用电压负反馈，若提高放大电路的输入电阻，应当引用串联负反馈，若两者均满足，应当引用电压串联负反馈。

12.若提高放大电路的输出电阻，应当引用电流负反馈，若降低放大电路的输入电阻，应当引用并联负反馈，若两者均满足，应当引用电流并联负反馈。

13.采用（电压）负反馈，能稳定输出电压；采用（电流）负反馈，能稳定输出电流。

14.采用（串联）负反馈，能提高输入电阻，采用（并联）负反馈，能减小输入电阻。

二、选择题1.直流负反馈是指 C 。

A、存在于RC耦合电路中的负反馈B、放大直流信号时才有的负反馈C、直流通路中的负反馈D、只存在于直接耦合电路中的负反馈2.交流负反馈是指 D 。

A、只存在于阻容耦合电路中的负反馈B、只存在于变压器耦合电路中的负反馈C、放大正弦信号时才有的负反馈D、交流通路中的负反馈3.对于放大电路，所谓开环是指 B 。

放大电路中的反馈参考答案Prepared on 21 November 20212016第六章放大电路中的反馈答案科目:模拟电子技术题型:填空题章节:第六章放大电路中的反馈难度:全部-----------------------------------------------------------------------1.要想实现稳定静态电流I C，在放大电路中应引入直流负反馈。

2.要稳定输出电流，放大电路中应引入电流负反馈。

3.要提高带负载能力，放大电路中应引入电压负反馈。

4.减小放大电路向信号源索取的电流应引入串联负反馈。

5.负反馈放大器闭环电压放大倍数A uf=100，当它的开环放大倍数变化10%时，闭环放大倍数变化1%，则它的开环放大倍数A u=1000。

6.负反馈可使放大器增加放大倍数的稳定，减少非线性失真，抑制噪声，改变输入输出阻抗等。

7.一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么开环增益A u=2000。

8.一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么反馈系数F u=0.095。

9.在反馈电路中，按反馈网络与输出回路的连接方式不同分为电压反馈和电流反馈。

10.在反馈电路中，按反馈网络与输入回路的连接方式不同，分为串联反馈和并联反馈。

11.放大器中引入电压负反馈，可以稳定电压放大倍数并减小输出电阻。

12.某放大电路在输入信号电压为1mV时，输出电压为1V。

当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知所加的反馈深度为20dB。

13.某放大电路在输入信号电压为1mV时，输出电压为1V。

当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知反馈系数为0.009。

14.射极输出器的主要特点是高阻输入、低阻输出和电压跟随。

第六章 放大电路中的反馈自测题 一、在括号内填入“√”或“×”，表明下列说法是否正确。

（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。

（ ）（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。

（ ）（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。

（ ）（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。

（ ）…解：（1）× （2）√ （3）× （4）√二、（四版一）已知交流负反馈有四种组态：A ．电压串联负反馈B ．电压并联负反馈C ．电流串联负反馈D ．电流并联负反馈选择合适的答案填入下列空格内，只填入A 、B 、C 或D 。

（1）欲得到电流－电压转换电路，应在放大电路中引入 ；（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ；【（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ；（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。

解：（1）B （2）C （3）A （4）D三、（四版二）判断图所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数f u A 或fs u A 。

设图中所有电容对交流信号均可视为短路。

,图解：图（a ）所示电路中引入了电流串联负反馈。

反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 L 31321f 32131 R R R R R R A R R R R R F u ⋅++≈++= 式中R L 为电流表的等效电阻。

图（b ）所示电路中引入了电压并联负反馈。

反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 12f 2 1R R A R F u -≈-= 图（c ）所示电路中引入了电压串联负反馈。

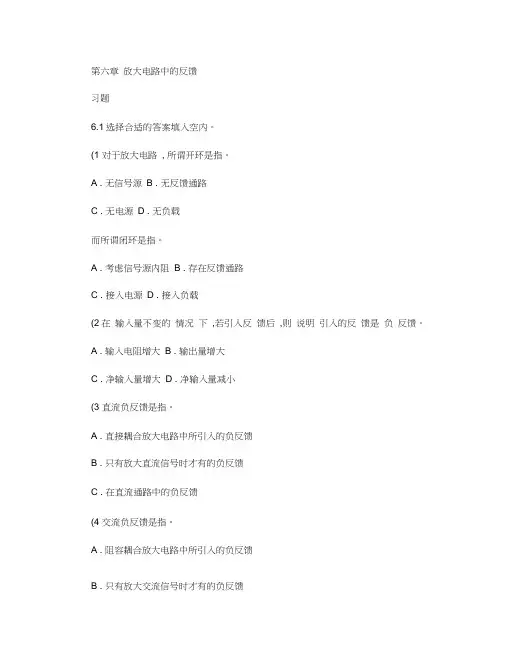

第六章放大电路中的反馈习题6.1选择合适的答案填入空内。

(1 对于放大电路, 所谓开环是指。

A . 无信号源B . 无反馈通路C . 无电源D . 无负载而所谓闭环是指。

A . 考虑信号源内阻B . 存在反馈通路C . 接入电源D . 接入负载(2在输入量不变的情况下,若引入反馈后,则说明引入的反馈是负反馈。

A . 输入电阻增大B . 输出量增大C . 净输入量增大D . 净输入量减小(3 直流负反馈是指。

A . 直接耦合放大电路中所引入的负反馈B . 只有放大直流信号时才有的负反馈C . 在直流通路中的负反馈(4 交流负反馈是指。

A . 阻容耦合放大电路中所引入的负反馈B . 只有放大交流信号时才有的负反馈C . 在交流通路中的负反馈(5 为了实现下列目的, 应引入A . 直流负反馈B . 交流负反馈①为了稳定静态工作点, 应引入; ②为了稳定放大倍数, 应引入;③为了改变输入电阻和输出电阻, 应引入;④为了抑制温漂, 应引入;⑤为了展宽频带, 应引入。

解:(1 B B (2 D (3 C (4 C(5 A B B A B6.2 选择合适答案填入空内。

A . 电压B . 电流C . 串联D . 并联(1 为了稳定放大电路的输出电压, 应引入负反馈;(2 为了稳定放大电路的输出电流, 应引入负反馈;(3 为了增大放大电路的输入电阻, 应引入负反馈;(4 为了减小放大电路的输入电阻, 应引入负反馈; (5 为了增大放大电路的输出电阻, 应引入负反馈;(6 为了减小放大电路的输出电阻, 应引入负反馈解:(1 A (2 B (3 C (4 D (5 B (6 A6.3判断下列说法的正误,在括号内填入“"或” “ ＞来表明判断结果。

(1 只要在放大电路中引入反馈, 就一定能使其性能得到改善。

((2 放大电路的级数越多, 引入的负反馈越强, 电路的放大倍数也就越稳定。

((3 反馈量仅仅决定于输出量。

模拟电⼦技术课程习题第六章放⼤电路中的反馈第六章放⼤电路中的反馈要得到⼀个由电流控制的电流源应选⽤[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈要得到⼀个由电压控制的电流源应选⽤[ ] A.电压串联负反馈 B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互导增益A iuf= I O/U i稳定应选[ ] A.电压串联负反馈 B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互阻增益A uif=U O/I i稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求电流增益A iif=I O/I i稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈放⼤电路引⼊交流负反馈后将[ ]A.提⾼输⼊电阻B.减⼩输出电阻C.提⾼放⼤倍数D.提⾼放⼤倍数的稳定性负反馈放⼤电路产⽣⾃激振荡的条件是[ ] =1 =-1C.|AF|=1D. AF=0放⼤电路引⼊直流负反馈后将[ ]A.改变输⼊、输出电阻B.展宽频带C.减⼩放⼤倍数D.稳定静态⼯作点电路接成正反馈时，产⽣正弦波振荡的条件是[ ] A. AF=1 B. AF=-1C. |AF|=1D. AF=0在深度负反馈放⼤电路中，若开环放⼤倍数A增加⼀倍，则闭环增益A f将A. 基本不变B. 增加⼀倍[ ]C. 减⼩⼀倍D. 不能确定在深度负反馈放⼤电路中，若反馈系数F增加⼀倍，闭环增益A f将[ ]A. 基本不变B.增加⼀倍C. 减⼩⼀倍D. 不能确定分析下列各题，在三种可能的答案(a.尽可能⼩，b.尽可能⼤，c.与输⼊电阻接近)中选择正确者填空：1、对于串联负反馈放⼤电路，为使反馈作⽤强，应使信号源内阻。

2、对于并联反馈放⼤电路，为使反馈作⽤强，应使信号源内阻。

3、为使电压串联负反馈电路的输出电阻尽可能⼩，应使信号漂内阻。

第六章放大电路中的反馈要得到一个由电流控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈要得到一个由电压控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互导增益Aiuf = IO/Ui稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互阻增益Auif =UO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求电流增益Aiif =IO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈放大电路引入交流负反馈后将[ ]A.提高输入电阻B.减小输出电阻C.提高放大倍数D.提高放大倍数的稳定性负反馈放大电路产生自激振荡的条件是[ ] =1 =-1C.|AF|=1D. AF=0放大电路引入直流负反馈后将[ ]A.改变输入、输出电阻B.展宽频带C.减小放大倍数D.稳定静态工作点电路接成正反馈时，产生正弦波振荡的条件是[ ] A. AF=1 B. AF=-1C. |AF|=1D. AF=0在深度负反馈放大电路中，若开环放大倍数A增加一倍，则闭环增益Af将A. 基本不变B. 增加一倍[ ]C. 减小一倍D. 不能确定在深度负反馈放大电路中，若反馈系数F增加一倍，闭环增益Af将[ ]A. 基本不变B.增加一倍C. 减小一倍D. 不能确定分析下列各题，在三种可能的答案(a.尽可能小，b.尽可能大，c.与输入电阻接近)中选择正确者填空：1、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻。

2、对于并联反馈放大电路，为使反馈作用强，应使信号源内阻。

3、为使电压串联负反馈电路的输出电阻尽可能小，应使信号漂内阻。

在讨论反馈对放大电路输入电阻Ri的影响时，同学们提出下列四种看法，试指出哪个（或哪些）是正确的：a.负反馈增大Ri ，正反馈减小Ri；b.串联反馈增大Ri ，并联反馈减小Ri；c.并联负反馈增大Ri ，并联正反馈减小Ri；d.串联反馈增大Ri ，串联正反馈减小Ri；选择正确的答案填空。
