氟碳喷涂单层铝板的加工过程

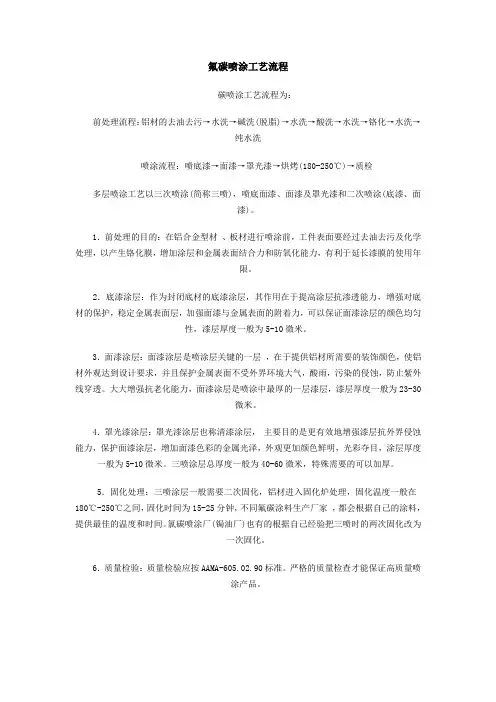

氟碳喷涂工艺流程碳喷涂工艺流程为：前处理流程：铝材的去油去污→水洗→碱洗(脱脂)→水洗→酸洗→水洗→铬化→水洗→纯水洗喷涂流程：喷底漆→面漆→罩光漆→烘烤(180-250℃)→质检多层喷涂工艺以三次喷涂(简称三喷)，喷底面漆、面漆及罩光漆和二次喷涂(底漆、面漆)。

1．前处理的目的：在铝合金型材、板材进行喷涂前，工件表面要经过去油去污及化学处理，以产生铬化膜，增加涂层和金属表面结合力和防氧化能力，有利于延长漆膜的使用年限。

2．底漆涂层：作为封闭底材的底漆涂层，其作用在于提高涂层抗渗透能力，增强对底材的保护，稳定金属表面层，加强面漆与金属表面的附着力，可以保证面漆涂层的颜色均匀性，漆层厚度一般为5-10微米。

3．面漆涂层：面漆涂层是喷涂层关键的一层，在于提供铝材所需要的装饰颜色，使铝材外观达到设计要求，并且保护金属表面不受外界环境大气，酸雨，污染的侵蚀，防止紫外线穿透。

大大增强抗老化能力，面漆涂层是喷涂中最厚的一层漆层，漆层厚度一般为23-30微米。

4．罩光漆涂层：罩光漆涂层也称清漆涂层，主要目的是更有效地增强漆层抗外界侵蚀能力，保护面漆涂层，增加面漆色彩的金属光泽，外观更加颜色鲜明，光彩夺目，涂层厚度一般为5-10微米。

三喷涂层总厚度一般为40-60微米，特殊需要的可以加厚。

5．固化处理：三喷涂层一般需要二次固化，铝材进入固化炉处理，固化温度一般在180℃-250℃之间，固化时间为15-25分钟，不同氟碳涂料生产厂家，都会根据自己的涂料，提供最佳的温度和时间。

氯碳喷涂厂(锔油厂)也有的根据自己经验把三喷时的两次固化改为一次固化。

6．质量检验：质量检验应按AAMA-605.02.90标准。

严格的质量检查才能保证高质量喷涂产品。

一、钢结构防火涂料的施工的一般规定（1）钢结构防火喷涂保护应有经过培训合格的专业施工队伍施工，施工中的安全技术和劳动保护等要求。

应按国家现行有关规定执行。

（2）当钢结构安装就位，与其相连的吊杆、马道、管架及其他相关联的构件安装完毕，并经合格后，方可进行防火涂料施工。

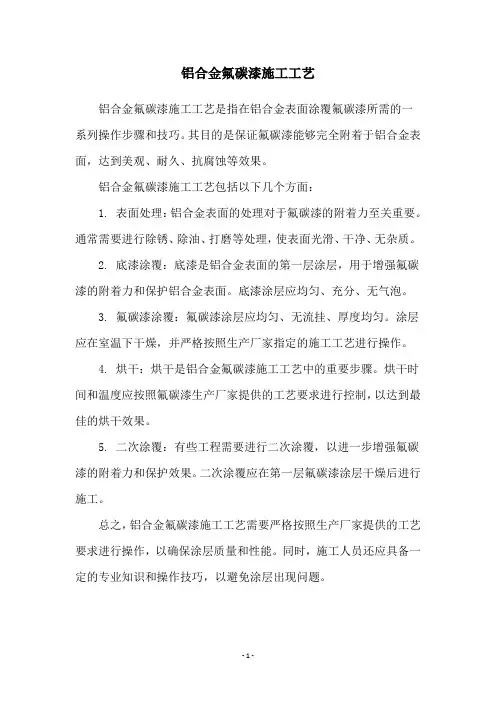

铝合金氟碳漆施工工艺
铝合金氟碳漆施工工艺是指在铝合金表面涂覆氟碳漆所需的一
系列操作步骤和技巧。

其目的是保证氟碳漆能够完全附着于铝合金表面，达到美观、耐久、抗腐蚀等效果。

铝合金氟碳漆施工工艺包括以下几个方面：
1. 表面处理：铝合金表面的处理对于氟碳漆的附着力至关重要。

通常需要进行除锈、除油、打磨等处理，使表面光滑、干净、无杂质。

2. 底漆涂覆：底漆是铝合金表面的第一层涂层，用于增强氟碳漆的附着力和保护铝合金表面。

底漆涂层应均匀、充分、无气泡。

3. 氟碳漆涂覆：氟碳漆涂层应均匀、无流挂、厚度均匀。

涂层应在室温下干燥，并严格按照生产厂家指定的施工工艺进行操作。

4. 烘干：烘干是铝合金氟碳漆施工工艺中的重要步骤。

烘干时间和温度应按照氟碳漆生产厂家提供的工艺要求进行控制，以达到最佳的烘干效果。

5. 二次涂覆：有些工程需要进行二次涂覆，以进一步增强氟碳漆的附着力和保护效果。

二次涂覆应在第一层氟碳漆涂层干燥后进行施工。

总之，铝合金氟碳漆施工工艺需要严格按照生产厂家提供的工艺要求进行操作，以确保涂层质量和性能。

同时，施工人员还应具备一定的专业知识和操作技巧，以避免涂层出现问题。

- 1 -。

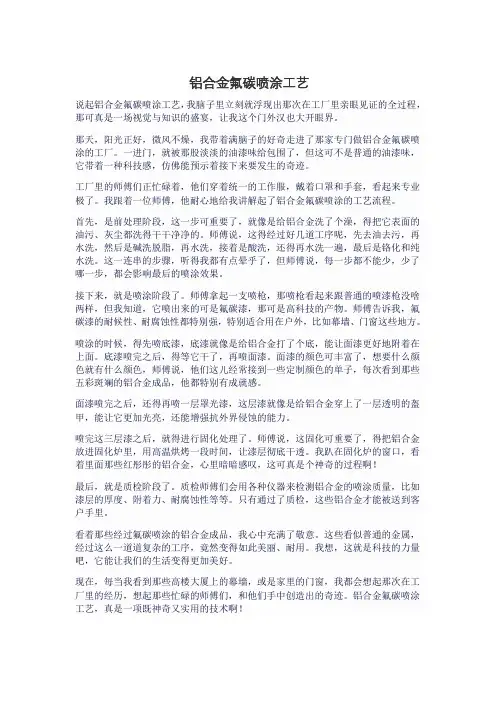

铝合金氟碳喷涂工艺说起铝合金氟碳喷涂工艺，我脑子里立刻就浮现出那次在工厂里亲眼见证的全过程，那可真是一场视觉与知识的盛宴，让我这个门外汉也大开眼界。

那天，阳光正好，微风不燥，我带着满脑子的好奇走进了那家专门做铝合金氟碳喷涂的工厂。

一进门，就被那股淡淡的油漆味给包围了，但这可不是普通的油漆味，它带着一种科技感，仿佛能预示着接下来要发生的奇迹。

工厂里的师傅们正忙碌着，他们穿着统一的工作服，戴着口罩和手套，看起来专业极了。

我跟着一位师傅，他耐心地给我讲解起了铝合金氟碳喷涂的工艺流程。

首先，是前处理阶段，这一步可重要了，就像是给铝合金洗了个澡，得把它表面的油污、灰尘都洗得干干净净的。

师傅说，这得经过好几道工序呢，先去油去污，再水洗，然后是碱洗脱脂，再水洗，接着是酸洗，还得再水洗一遍，最后是铬化和纯水洗。

这一连串的步骤，听得我都有点晕乎了，但师傅说，每一步都不能少，少了哪一步，都会影响最后的喷涂效果。

接下来，就是喷涂阶段了。

师傅拿起一支喷枪，那喷枪看起来跟普通的喷漆枪没啥两样，但我知道，它喷出来的可是氟碳漆，那可是高科技的产物。

师傅告诉我，氟碳漆的耐候性、耐腐蚀性都特别强，特别适合用在户外，比如幕墙、门窗这些地方。

喷涂的时候，得先喷底漆，底漆就像是给铝合金打了个底，能让面漆更好地附着在上面。

底漆喷完之后，得等它干了，再喷面漆。

面漆的颜色可丰富了，想要什么颜色就有什么颜色，师傅说，他们这儿经常接到一些定制颜色的单子，每次看到那些五彩斑斓的铝合金成品，他都特别有成就感。

面漆喷完之后，还得再喷一层罩光漆，这层漆就像是给铝合金穿上了一层透明的盔甲，能让它更加光亮，还能增强抗外界侵蚀的能力。

喷完这三层漆之后，就得进行固化处理了。

师傅说，这固化可重要了，得把铝合金放进固化炉里，用高温烘烤一段时间，让漆层彻底干透。

我趴在固化炉的窗口，看着里面那些红彤彤的铝合金，心里暗暗感叹，这可真是个神奇的过程啊！最后，就是质检阶段了。

氟碳铝单板的制作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!氟碳铝单板制作流程。

1. 铝板裁切，将铝合金板按照所需的尺寸和形状进行裁切。

氟碳铝单板工艺标准化.铝单板工艺标准化工艺员的工作流程，如下图：从表中可以看出，作为工艺人员，工作内容主要可以分为两大块：1，下料单的制作：主要包含两个要素下料单和工时表。

1、下料单的内容包含该工程面积结算方式，颜色，板厚，面积，数量，板型。

2、工时表内容包含折弯刀数，铣槽长度，焊角个数，通长焊的长度，压弧的弧长，以及角码和加强筋、铆钉、种焊螺栓等一些常规的附件。

对于常规附件的安装详见（二、加强筋，三、角铝）3、其他细节内容参照下料单模板。

2，工艺转化：包含四大步骤：1、根据客户来图转化为工艺展开图（如图纸有疑问与技术部进行技术沟通）2 、对工艺展开图进行审核。

3 、调图编程（用于多工位数控冲床下料）。

4 、编制数控表。

3，将下料单以及数控表交予领导签字，最后下发到钣金厂进行生产！一、下料单编制在制作下料单时，应遵循以下几个标准：1、在一个下料单内不能出现板厚，颜色不一致。

2、计算面积时，应严格按合同执行，看合同是否扣折边，是否规定超宽板以及是否扣除缺口面积。

3、在区分板型时，若合同有规定，应严格按合同执行，若合同无具体说明，则按我司企业标准（矩形板，L形板，U形板全为平板）。

若有以下情况：焊接，铣槽，以及若L形板，U形板开缺口（缺口有折边）时都按异形板处理。

4、一个单面积不宜超过1000平方。

若通长焊较多，则应控制在600平方左右！5、焊接长度超过50mm时，按通长焊计算，否则算焊角。

6、如果在将下料单下发到车间后有设计变更，或下料单信息更改则必须下发信息单到相关部门！7、在工艺更改需换料或原材料不合格需换料的情况下需要重新制作数控表的时候不能随意变更下料单号!二、加强筋1、加强筋规格铝板加强筋通常用的规格标准为U20*30-2.0型材，如图一所示。

图一注：两侧壁厚度为1.8mm，底部厚度为1.5mm。

加强筋上开8*20的长孔从上表可看出此加强筋的抵抗距W=366.9587，在内陆地区楼层高度不超过120m足以保证板面平整度；如要保证构件整体的抗风压强度，建议将加强筋和铝板折边之间用角铝连接。

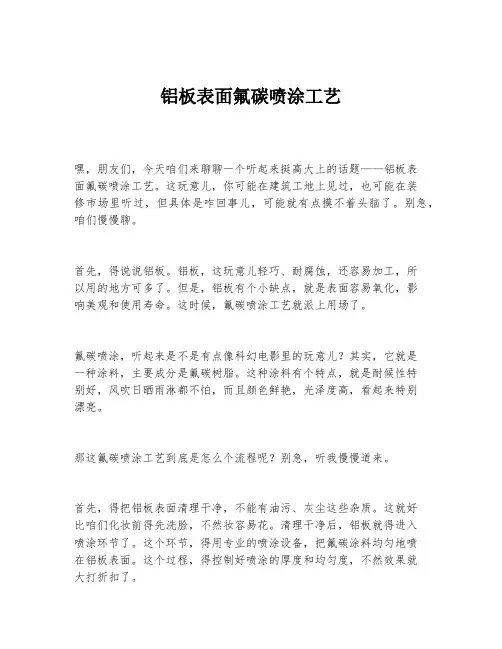

铝板表面氟碳喷涂工艺嘿，朋友们，今天咱们来聊聊一个听起来挺高大上的话题——铝板表面氟碳喷涂工艺。

这玩意儿，你可能在建筑工地上见过，也可能在装修市场里听过，但具体是咋回事儿，可能就有点摸不着头脑了。

别急，咱们慢慢聊。

首先，得说说铝板。

铝板，这玩意儿轻巧、耐腐蚀，还容易加工，所以用的地方可多了。

但是，铝板有个小缺点，就是表面容易氧化，影响美观和使用寿命。

这时候，氟碳喷涂工艺就派上用场了。

氟碳喷涂，听起来是不是有点像科幻电影里的玩意儿？其实，它就是一种涂料，主要成分是氟碳树脂。

这种涂料有个特点，就是耐候性特别好，风吹日晒雨淋都不怕，而且颜色鲜艳，光泽度高，看起来特别漂亮。

那这氟碳喷涂工艺到底是怎么个流程呢？别急，听我慢慢道来。

首先，得把铝板表面清理干净，不能有油污、灰尘这些杂质。

这就好比咱们化妆前得先洗脸，不然妆容易花。

清理干净后，铝板就得进入喷涂环节了。

这个环节，得用专业的喷涂设备，把氟碳涂料均匀地喷在铝板表面。

这个过程，得控制好喷涂的厚度和均匀度，不然效果就大打折扣了。

喷涂完成后，铝板还得进入固化环节。

这个环节，得把喷涂好的铝板放在高温炉里烘烤，让氟碳涂料在铝板表面固化。

这个过程，得控制好温度和时间，不然涂料容易脱落或者颜色不均匀。

最后，就是成品检查了。

这个环节，得检查铝板表面的颜色、光泽度、厚度这些指标，确保喷涂效果达到要求。

这个环节，得有专业的质检人员，用专业的仪器来检测，确保每一块铝板都是合格的。

你看，这氟碳喷涂工艺，虽然听起来复杂，但其实就跟咱们平时化妆差不多，得先清洁，再上妆，最后检查效果。

只不过，这化妆的对象是铝板，而且用的“化妆品”是氟碳涂料。

好了，今天的铝板表面氟碳喷涂工艺就聊到这儿了。

下次再看到那些闪闪发光的铝板，你就知道，那背后可是有一套复杂的工艺流程呢。

下次见！。

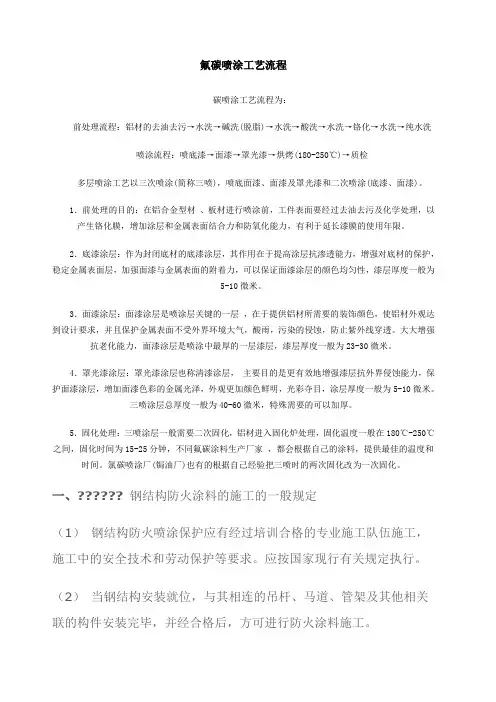

氟碳喷涂工艺流程碳喷涂工艺流程为：前处理流程：铝材的去油去污→水洗→碱洗(脱脂)→水洗→酸洗→水洗→铬化→水洗→纯水洗喷涂流程：喷底漆→面漆→罩光漆→烘烤(180-250℃)→质检多层喷涂工艺以三次喷涂(简称三喷)，喷底面漆、面漆及罩光漆和二次喷涂(底漆、面漆)。

1．前处理的目的：在铝合金型材、板材进行喷涂前，工件表面要经过去油去污及化学处理，以产生铬化膜，增加涂层和金属表面结合力和防氧化能力，有利于延长漆膜的使用年限。

2．底漆涂层：作为封闭底材的底漆涂层，其作用在于提高涂层抗渗透能力，增强对底材的保护，稳定金属表面层，加强面漆与金属表面的附着力，可以保证面漆涂层的颜色均匀性，漆层厚度一般为5-10微米。

3．面漆涂层：面漆涂层是喷涂层关键的一层，在于提供铝材所需要的装饰颜色，使铝材外观达到设计要求，并且保护金属表面不受外界环境大气，酸雨，污染的侵蚀，防止紫外线穿透。

大大增强抗老化能力，面漆涂层是喷涂中最厚的一层漆层，漆层厚度一般为23-30微米。

4．罩光漆涂层：罩光漆涂层也称清漆涂层，主要目的是更有效地增强漆层抗外界侵蚀能力，保护面漆涂层，增加面漆色彩的金属光泽，外观更加颜色鲜明，光彩夺目，涂层厚度一般为5-10微米。

三喷涂层总厚度一般为40-60微米，特殊需要的可以加厚。

5．固化处理：三喷涂层一般需要二次固化，铝材进入固化炉处理，固化温度一般在180℃-250℃之间，固化时间为15-25分钟，不同氟碳涂料生产厂家，都会根据自己的涂料，提供最佳的温度和时间。

氯碳喷涂厂(锔油厂)也有的根据自己经验把三喷时的两次固化改为一次固化。

一、?????? 钢结构防火涂料的施工的一般规定（1）钢结构防火喷涂保护应有经过培训合格的专业施工队伍施工，施工中的安全技术和劳动保护等要求。

应按国家现行有关规定执行。

（2）当钢结构安装就位，与其相连的吊杆、马道、管架及其他相关联的构件安装完毕，并经合格后，方可进行防火涂料施工。

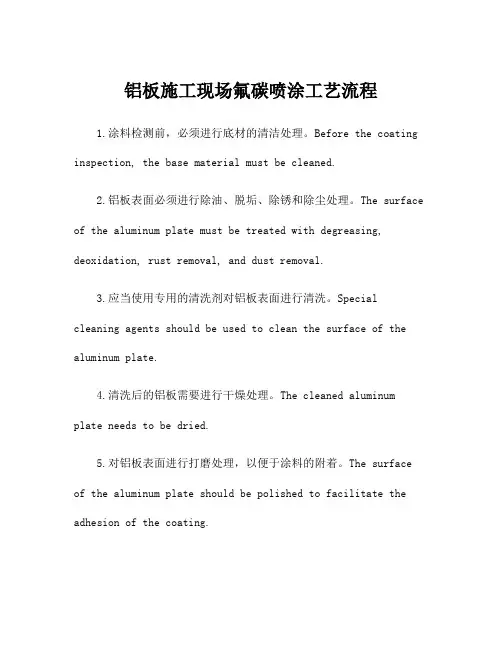

铝板施工现场氟碳喷涂工艺流程1.涂料检测前，必须进行底材的清洁处理。

Before the coating inspection, the base material must be cleaned.2.铝板表面必须进行除油、脱垢、除锈和除尘处理。

The surface of the aluminum plate must be treated with degreasing, deoxidation, rust removal, and dust removal.3.应当使用专用的清洗剂对铝板表面进行清洗。

Special cleaning agents should be used to clean the surface of the aluminum plate.4.清洗后的铝板需要进行干燥处理。

The cleaned aluminum plate needs to be dried.5.对铝板表面进行打磨处理，以便于涂料的附着。

The surface of the aluminum plate should be polished to facilitate the adhesion of the coating.6.涂装前需进行底漆的打磨和处理。

Primer should be polished and treated before painting.7.底漆一般使用底部两遍，需保证干燥均匀。

Primer is generally applied two coats, and drying must be uniform.8.吹净底漆表面的气泡和杂质。

Blow off the bubbles and impurities on the surface of the primer.9.使用掩膜贴好需要保护的部位。

Use masking tape to protect the required parts.10.将底漆干燥后，进行砂纸打磨处理。

外墙铝单板氟碳漆喷涂工艺流程1.首先准备好需要涂装的外墙铝单板。

First, prepare the aluminum panels for coating.2.对铝单板进行表面清洁和打磨处理。

Clean and polish the surface of the aluminum panels.3.使用底漆对铝单板进行底涂处理。

Apply primer to the aluminum panels for a base coat.4.等待底漆干燥后，进行下一步的工艺处理。

Wait for the primer to dry before moving on to the next step of the process.5.使用氟碳漆对铝单板进行喷涂。

Spray the aluminum panels with fluorocarbon paint.6.确保涂装均匀，避免出现漏涂或者喷涂过厚的情况。

Ensure that the coating is applied evenly to avoid any missed spots or excessive spraying.7.等待氟碳漆干燥后，进行表面光洁度检查。

Wait for the fluorocarbon paint to dry before conductinga surface smoothness inspection.8.对干燥的铝单板进行反复擦拭，确保表面光洁度满足要求。

Repeatedly wipe the dry aluminum panels to ensure that the surface smoothness meets the requirements.9.检查铝单板表面是否存在漆膜破损或者气泡等缺陷。

Inspect the aluminum panel surface for any defects such as paint film damage or air bubbles.10.对于存在的缺陷，进行修补和瑕疵处理。

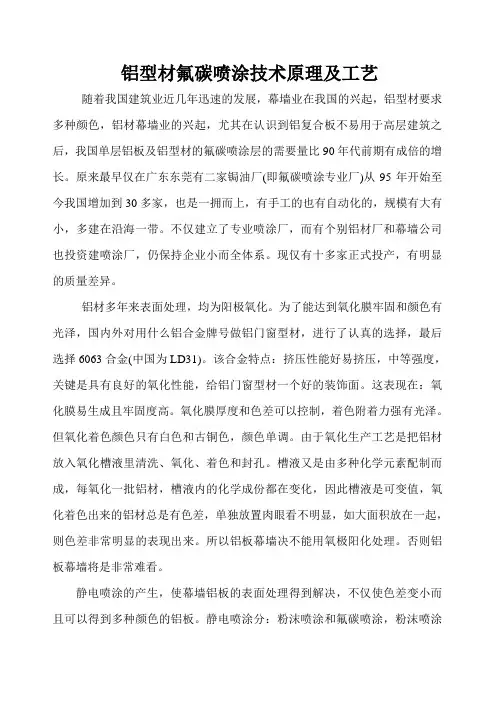

铝型材氟碳喷涂技术原理及工艺随着我国建筑业近几年迅速的发展，幕墙业在我国的兴起，铝型材要求多种颜色，铝材幕墙业的兴起，尤其在认识到铝复合板不易用于高层建筑之后，我国单层铝板及铝型材的氟碳喷涂层的需要量比90年代前期有成倍的增长。

原来最早仅在广东东莞有二家锔油厂(即氟碳喷涂专业厂)从95年开始至今我国增加到30多家，也是一拥而上，有手工的也有自动化的，规模有大有小，多建在沿海一带。

不仅建立了专业喷涂厂，而有个别铝材厂和幕墙公司也投资建喷涂厂，仍保持企业小而全体系。

现仅有十多家正式投产，有明显的质量差异。

铝材多年来表面处理，均为阳极氧化。

为了能达到氧化膜牢固和颜色有光泽，国内外对用什么铝合金牌号做铝门窗型材，进行了认真的选择，最后选择6063合金(中国为LD31)。

该合金特点：挤压性能好易挤压，中等强度，关键是具有良好的氧化性能，给铝门窗型材一个好的装饰面。

这表现在：氧化膜易生成且牢固度高。

氧化膜厚度和色差可以控制，着色附着力强有光泽。

但氧化着色颜色只有白色和古铜色，颜色单调。

由于氧化生产工艺是把铝材放入氧化槽液里清洗、氧化、着色和封孔。

槽液又是由多种化学元素配制而成，每氧化一批铝材，槽液内的化学成份都在变化，因此槽液是可变值，氧化着色出来的铝材总是有色差，单独放置肉眼看不明显，如大面积放在一起，则色差非常明显的表现出来。

所以铝板幕墙决不能用氧极阳化处理。

否则铝板幕墙将是非常难看。

静电喷涂的产生，使幕墙铝板的表面处理得到解决，不仅使色差变小而且可以得到多种颜色的铝板。

静电喷涂分：粉沫喷涂和氟碳喷涂，粉沫喷涂的原料为：聚氨脂、聚氨树脂、环氧树脂、羟基聚脂树脂以及环氧／聚酯树脂，可配制多种颜色。

粉沫喷涂的特点：喷涂设备有手工的，有自动吊挂式、施工简单、涂层厚度为30微米以上，抗冲击，耐磨擦，防腐蚀，耐候性等均好，涂料价格比氟碳便宜。

粉沫喷涂最大弱点是怕太阳紫外线照射，长期照射会造成自然退色，铝板向阳面和非向阳面几年后色差明显，一般为2-5年就产生明显色差。

氟碳喷涂工艺氟碳喷涂工艺详细工艺流程如下：1、前处理工艺：铝材表面前处理是为了去除表面油污和赃物，以及表面疏松的氧化层，而形成一层致密的化学转化膜，提高油漆与铝板的粘合力，以及铝板的防护性能。

前处理工艺对涂层板的耐久性有着显著的影响。

前处理工艺共九道工序。

采用传统的浸泡式。

前处理质量符合美国ASTM－1730标准。

化学转化膜的涂层重量每平方米不少于300毫克。

2、底漆底漆能提高面漆与铝基板的粘接力，并提高铝板的防护性能，是不可少的工序。

底漆厚度一般在5—10μm。

采用目前世界上最先进的兰氏高压静电喷枪：静电：90KV雾化压力：0.12mpa3、面漆面漆提供长久的耐候保护性和优美五颜六色的装饰性。

面漆厚度一般在25—30μm。

采用目前世界上最先进的兰氏高压静电喷枪：静电：90KV空气压力：0.14mpa4、清漆清漆提供长久的耐候性和光泽，增加漆的寿命。

漆膜厚度一般在10—15μm。

采用目前世界上最先进的兰氏高压静电喷枪：静电：90KV雾化压力：0.12mpa5、固化工艺不同于普通烤漆固化交联成膜机理，PPG涂料是在溶剂和温度作用下树脂微粒融成膜，并伴随着晶体结构的变化。

对烘烤温度及分布，烘烤时间有严格的要求。

如果工艺不合理，涂层性能降低。

固化条件：232℃热固化20分钟6、涂层质量和性能：在氟碳喷涂界现今以美国建筑材料制造商协会标准AAMA605.2为主要依据，这一喷涂标准被公认是检验氟碳涂装质量的主要国际标准。

还有一些与AAMA605.2相似的标准也被采用来判断氟碳喷涂的质量，包括：英国BS6496－84，澳大利AS3715-89，南非SABS-93，德国GSBRAL-RG-631-94，中国的《建筑用铝材和铝板氟碳涂层》行业标准（在起草中）等等。

7、检验（1）外观质量铝单板装饰面上的漆膜应平滑、均匀，色泽基本一致，不得有明显的流痕、皱纹、气泡、划伤、漏涂、夹杂物及其他影响使用的缺陷。

（2）物理力学性能铝单板的物理力学性能指标应符合下表的规定。

氟碳喷涂的工艺流程氟碳喷涂工艺是一种常用于金属表面涂装的高级喷涂工艺，具有出色的防腐、耐候和耐化学腐蚀性能。

本文将为您详细介绍氟碳喷涂的工艺流程，帮助您了解该工艺的操作步骤和注意事项，以指导您在实际应用中取得较好的效果。

1. 表面处理：首先，对待涂物表面进行彻底清洁，去除金属表面的油污、尘埃、氧化物等杂质。

可采用磨光、喷砂、化学清洗等方法，确保表面光滑、洁净。

2. 底漆涂装：为了加强涂层的附着力和耐候性，需要在金属表面先涂上一层底漆。

底漆的选择应根据具体的使用环境和需求来确定，一般可选择环氧底漆和锌钢磷化底漆。

底漆的施工要求均匀、充分，形成一层厚度适宜的漆膜。

3. 粉末喷涂：待底漆干燥后，开始进行氟碳粉末的喷涂。

首先，将氟碳粉末放入喷涂枪中，通过喷涂枪的气流将粉末喷洒在金属表面上，形成一层均匀的涂层。

喷涂时要注意均匀、连续地喷涂，以避免涂层出现斑点或厚薄不均。

4. 烘干固化：喷涂完成后，将良好喷涂的金属制品放入烘干炉中进行固化。

固化温度和时间根据所用氟碳粉末的种类和生产厂家的规定而定，一般温度为200-250摄氏度，时间为20-30分钟。

固化后的涂层具有出色的耐候性和防腐性能。

5. 表面处理和修饰：固化后的氟碳涂层可以进行各种表面处理和修饰，如抛光、磨砂、电泳等。

这些处理可以增加涂层的光泽度和装饰效果，使得涂层更加美观和耐用。

6. 质量检验：最后，对喷涂完成的制品进行质量检验。

通过目测、厚度测量、附着力测试等多种方法来评估涂层的质量和性能，确保达到预期的要求。

总结：氟碳喷涂工艺是一种高级的表面涂装工艺，通过经过详细的表面处理，底漆涂装，粉末喷涂，烘干固化，表面处理和修饰，以及质量检验这一系列步骤，可以获得具有出色耐候性、耐腐蚀性等优良性能的氟碳涂层。

掌握良好的操作技巧和注意事项，将有助于实现氟碳喷涂的良好效果，提升产品质量和性能。

铝板氟碳漆施工工艺铝板氟碳漆施工工艺是目前建筑行业广泛采用的一种施工工艺，它可以让建筑物具备优异的防腐、耐候、防火等特性，使其具有更加美观、稳定的表面，同时也有助于建筑设备使用寿命的延长。

本文将从铝板氟碳漆的概述、施工前的准备工作、涂料配比、涂装流程、验收及保养等方面进行详细介绍。

一、铝板氟碳漆的概述铝板氟碳漆又称高耐候氟碳涂料，是以含有氟碳预聚物及颜料粉末、溶剂及特殊助剂构成的纯聚合物酸硬型氟碳漆。

该涂料可用于各种立面、天花板以及金属表面的涂装，具有很好的防腐性、耐候性、抗紫外线能力以及防污等特性。

二、施工前的准备工作在进行铝板氟碳漆施工前，首先需要对待涂面进行清理，以确保涂料能有足够的附着性能。

清理方法一般有机械清洗、钢丝刷打磨以及砂轮打磨等，具体方法需要根据涂面的具体情况来确定。

此外，在施工前还需要检查并处理涂面的破损、周围环境的温度、湿度等情况，确保施工条件符合要求。

三、涂料配比涂料配比是保证施工质量的关键，只有正确进行配比才能达到预期的效果。

涂料配比一般包括基材面漆、中间面漆和面层漆的比例配比，这个比例取决于施工环境和要求。

同时，还需要注意所选涂料的质量、稠度符合要求，否则将影响施工效果。

四、涂装流程涂装流程一般包括底漆、中间层、面层的涂装步骤，具体步骤如下：1.底漆涂装：在涂面清理后，将底漆涂刷或喷涂到涂面上，待底漆干燥后切换下一层的施工。

2.中层涂装：在底漆干燥后，涂刷或喷涂中层涂料，可根据需要进行多次涂层，每涂一层时要根据涂料的硬度和耐晒性需求调整，待整个中层干燥后切换到下一层的施工。

3.面层涂装：在中层涂层完全干燥后，涂刷或者喷涂面层涂料，需要检查每一层涂料的硬度和耐晒性以及整体的涂层厚度，最后，待涂料表面完全干燥后，整个涂层就能够达到预期效果。

五、验收及保养在涂装完毕后，需要对涂层进行摸感检查以及拍摄检查，确定涂层的质量，上面也需要搭建的检查工作优秀的检查。

为了延长涂层的使用寿命，需要进行适时的保养，具体包括定期清洗、涂层修补以及补漆等，以确保涂层长期保持良好的状态。

铝材氟碳车间工艺流程英文回答：The process of aluminum fluorocarbon workshop consists of several steps. First, the aluminum materials are prepared and cut into the desired size and shape. Then, the surface of the aluminum is cleaned and degreased to remove any impurities or contaminants. This is important to ensure proper adhesion of the fluorocarbon coating.After the cleaning process, the aluminum is treated with a chemical etching solution. This solution helps to create a rough surface on the aluminum, which enhances the bonding of the fluorocarbon coating. The etching solutionis applied to the aluminum and allowed to sit for aspecific period of time. Then, it is rinsed off with water to remove any residue.Once the etching process is complete, the aluminum is rinsed again and dried thoroughly. This is necessary toremove any remaining moisture, as it can affect the quality of the fluorocarbon coating. After drying, the aluminum is ready for the next step.Next, a primer is applied to the aluminum surface. The primer acts as a bonding agent between the aluminum and the fluorocarbon coating. It helps to improve adhesion and provides a smooth and even surface for the coating. The primer is applied using a spray gun or a roller, depending on the size and shape of the aluminum.After the primer has dried, the fluorocarbon coating is applied to the aluminum. This coating is a type of paint that contains fluorocarbon resin, which provides excellent weather resistance and durability. The coating is sprayed onto the aluminum surface in multiple layers, allowing each layer to dry before applying the next one. This ensures a uniform and consistent coating thickness.Once the fluorocarbon coating is applied, the aluminum is cured in an oven at a specific temperature for a certain period of time. This process helps to harden the coatingand improve its resistance to chemicals, UV radiation, and other environmental factors. After curing, the aluminum is cooled down and inspected for any defects or imperfections.Finally, the finished aluminum products are carefully packaged and prepared for shipment or further processing. This may include additional treatments or finishing touches, depending on the specific requirements of the customer.中文回答：铝材氟碳车间的工艺流程包括以下几个步骤。

氟碳喷涂工艺流程碳喷涂工艺流程为：前处理流程：铝材的去油去污→水洗→碱洗(脱脂)→水洗→酸洗→水洗→铬化→水洗→纯水洗喷涂流程：喷底漆→面漆→罩光漆→烘烤(180-250℃)→质检多层喷涂工艺以三次喷涂(简称三喷)，喷底面漆、面漆及罩光漆和二次喷涂(底漆、面漆)。

1．前处理的目的：在铝合金型材、板材进行喷涂前，工件表面要经过去油去污及化学处理，以产生铬化膜，增加涂层和金属表面结合力和防氧化能力，有利于延长漆膜的使用年限。

2．底漆涂层：作为封闭底材的底漆涂层，其作用在于提高涂层抗渗透能力，增强对底材的保护，稳定金属表面层，加强面漆与金属表面的附着力，可以保证面漆涂层的颜色均匀性，漆层厚度一般为5-10微米。

3．面漆涂层：面漆涂层是喷涂层关键的一层，在于提供铝材所需要的装饰颜色，使铝材外观达到设计要求，并且保护金属表面不受外界环境大气，酸雨，污染的侵蚀，防止紫外线穿透。

大大增强抗老化能力，面漆涂层是喷涂中最厚的一层漆层，漆层厚度一般为23-30微米。

4．罩光漆涂层：罩光漆涂层也称清漆涂层，主要目的是更有效地增强漆层抗外界侵蚀能力，保护面漆涂层，增加面漆色彩的金属光泽，外观更加颜色鲜明，光彩夺目，涂层厚度一般为5-10微米。

三喷涂层总厚度一般为40-60微米，特殊需要的可以加厚。

5．固化处理：三喷涂层一般需要二次固化，铝材进入固化炉处理，固化温度一般在180℃-250℃之间，固化时间为15-25分钟，不同氟碳涂料生产厂家，都会根据自己的涂料，提供最佳的温度和时间。

氯碳喷涂厂(锔油厂)也有的根据自己经验把三喷时的两次固化改为一次固化。

一、?????? 钢结构防火涂料的施工的一般规定（1）钢结构防火喷涂保护应有经过培训合格的专业施工队伍施工，施工中的安全技术和劳动保护等要求。

应按国家现行有关规定执行。

（2）当钢结构安装就位，与其相连的吊杆、马道、管架及其他相关联的构件安装完毕，并经合格后，方可进行防火涂料施工。

FC-S200氟碳涂料喷涂工艺衡峰铝合金氟碳涂装说明关键词: 聚氨酯涂料、氟碳涂料、聚硅氧烷涂料, 钢结构防腐, 水性氟碳涂料、PVDF氟碳涂料、固化剂、稀释剂、脱漆剂衡峰铝合金氟碳涂装工艺是专门针对铝合金开发一个涂装体系, 采取铝合金专门金属连接底漆提升层间附着力, 表面涂装高性能氟碳面漆达成, 超耐候, 高防腐效果。

工艺步骤金属表面前处理（铝基材酸洗钝化或者打磨）——喷HT-700铝合金专用连接漆（20~30μm）——底漆干燥养护——喷FC-S200金属氟碳漆(30μm)——涂层干燥养护#工艺说明前处理:铝板前处理:工厂作业: 将铝板表面除去灰尘, 放入酸洗钝化液中做酸洗钝化处理, 钝化结束后用清水清洗一遍, 用风机将表面水分吹干。

现场作业: 因为现场无法进行酸洗钝化, 所以采取240目砂纸充足打磨铝合金表面, 打磨后根本清除表面灰尘, 提议能够用稀释剂擦洗一遍。

喷HT-700铝合金专用连接漆调配: 主漆HT-700铝合金专用连接漆; 配套: HT-700连接漆固化剂和X-160稀释剂使用前将涂料搅拌均匀:根据HT-700铝合金专用连接漆: HT-700连接漆固化剂=7: 1, （质量比）百分比混合后, 因为采取空气喷涂, 加入X-160稀释剂调整粘度（通常为面漆30%左右）, 至涂-4粘度计测量, 适宜粘度通常是18-22秒, 熟化15min后使用。

喷涂在物料表面, 喷涂均匀, 厚度控制在15μm~20μm。

涂布率: 5m2/kg现场底漆养护底漆喷涂后须养护后才可进行后道氟碳漆施工, 养护条件为:烘烤养护: 80℃烘烤60min夏季: 自然干燥10h以上冬季: 5℃以上, 自然干燥20h以上,提议隔日施工后道氟碳涂层! 下道面漆喷涂前一定要确保底漆完全干燥喷FC-S200金属氟碳漆调配: FC-S200金属氟碳漆; 配套: G2固化剂和X-160稀释剂使用前将涂料搅拌均匀, FC-S200金属氟碳漆: G2固化剂=10:1（质量比）, 空气喷涂用X-160稀释剂调整粘度, 添加量在30%之间, 用涂-4粘度计测量, 适宜粘度通常是18-22秒。
