围墙技术标.pptx

围墙新建及改造工程施工设计方案技术标一、工程概述围墙新建及改造工程是指对现有围墙进行改建或是新建一个或多个围墙的施工项目。

围墙在建筑中起到了保护和隔离的作用，对于建筑物的安全和保密性起到了至关重要的作用。

因此，在施工设计中，需严格符合相关的技术标准，确保工程质量。

二、技术标准1.设计标准：围墙的设计需符合国家相关标准，包括《建筑设计及施工规范》、《围护结构设计规范》等。

2.材料选择：围墙的材料选用需符合相关标准，如砖墙采用抗压强度大于15MPa的砖块，混凝土墙采用抗压强度大于25MPa的混凝土等。

3.基础设计：围墙的基础设计需满足荷载计算和地基承载力要求，基础设计应采用地基承载力计算方法进行，确保围墙的稳定性和安全性。

4.结构设计：围墙的结构应满足建筑物所需的隔离和保护功能，墙体抗震性能需符合相关标准，确保在地震等自然灾害中保持稳定。

5.施工工艺：围墙的施工工艺需遵循相关规范，包括墙体的砌筑、抹灰、防水、防腐等工艺，在每个工艺环节中都需要严格按照施工规范进行操作。

6.围墙高度：围墙的高度需根据土地使用性质和安全要求进行设计，一般住宅围墙高度在1.5~2.5米之间，商业用地和工业用地的围墙高度视具体情况而定。

7.围墙开口：围墙的开口应考虑到人流和车流的要求，开口设置应符合相关标准，如车辆出入口宽度不应小于5米，人行门宽度不应小于1米等。

8.围墙表面处理：围墙的表面处理可根据需求进行涂料、涂料砖、瓷砖贴面等方式处理，材料选用需符合相关标准，确保围墙的美观和耐久性。

9.围墙的配套设施：围墙施工完毕后，需配套设置门禁系统、视频监控系统等设施，确保园区的安全性。

10.施工质量控制：施工过程中需进行质量检验，确保施工质量符合设计要求，包括检查材料的质量、施工工艺的符合性和工程的完整性等。

三、施工组织1.施工队伍的组建：根据工程规模和施工周期的要求，组建专业施工队伍，确保施工进度和质量。

2.施工设备的选择：根据工程要求选择合适的施工设备，如起重机械、砌墙机、混凝土搅拌站等，提高施工效率和质量。

施工组织设计目录技术标目录 (1)1、工程概况及特点 (3)1、1工程建设概况: (3)1、2工程施工特点: (3)1、3建设地点特征: (4)2、施工准备工作计划 (4)2、1施工准备内容 (4)2、2 现场准备 (6)2、3技术准备 (7)2、4施工队伍准备 (8)2、5施工机具及材料准备 (8)3、施工方案 (9)3、1 测量方案 (9)3、2基础施工方案 (14)3、3模板施工方案 (17)3、4钢筋制作与安装施工方案: (18)3、4混泥土施工方案 (19)3、5活动脚手架施工方案 (20)3、6砌筑施工方案 (21)3、7抹灰饰面工程施工方案 (21)3、8砖柱压顶处外墙涂料施工方案 (22)3、9防水腻子与涂料施工方案 ................................ 错误!未定义书签。

4、工程施工进度计划 (23)5、劳动力、材料、施工机械设备等需求量计划 (23)5、1劳动力需求量计划 (23)5、2材料需求量计划 (26)5、4施工机械设备等需求量计划 (32)6、施工平面图 (33)7、质量保证技术组织措施与保证体系 (34)7、1施工质量保证措施 (34)7、2施工质量保证体系 (43)8、安全保证技术组织措施与保证体系 (48)8、1安全保证技术组织措施 (48)8、2安全保证体系 (63)9、进度保证技术组织措施与保证体系 (66)9、1进度保证技术组织措施 (66)9、2进度保证保证体系 (67)10、现场文明施工措施 (69)10、1文明施工管理目标 (69)10、2文明施工管理措施 (69)10、2文明施工实施措施 (70)10、3结构拆模场地清理措施 (73)10、4 砌筑、抹灰及外墙施工阶段 (73)10、5环境保护保证措施 (74)1、工程概况及特点1、1工程建设概况:1、2工程施工特点:本工程围墙基础底标高-1、00m,砖砌体采用M5水泥砂浆砌蒸压灰砂砖MU10。

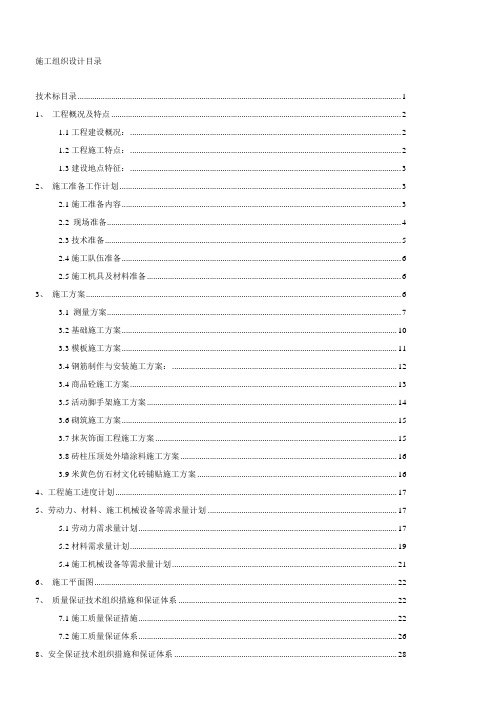

施工组织设计目录技术标目录 (1)1、工程概况及特点 (2)1.1工程建设概况： (2)1.2工程施工特点： (2)1.3建设地点特征： (3)2、施工准备工作计划 (3)2.1施工准备内容 (3)2.2 现场准备 (4)2.3技术准备 (5)2.4施工队伍准备 (6)2.5施工机具及材料准备 (6)3、施工方案 (6)3.1 测量方案 (7)3.2基础施工方案 (10)3.3模板施工方案 (11)3.4钢筋制作与安装施工方案： (12)3.4商品砼施工方案 (13)3.5活动脚手架施工方案 (14)3.6砌筑施工方案 (15)3.7抹灰饰面工程施工方案 (15)3.8砖柱压顶处外墙涂料施工方案 (16)3.9米黄色仿石材文化砖铺贴施工方案 (16)4、工程施工进度计划 (17)5、劳动力、材料、施工机械设备等需求量计划 (17)5.1劳动力需求量计划 (17)5.2材料需求量计划 (19)5.4施工机械设备等需求量计划 (21)6、施工平面图 (22)7、质量保证技术组织措施和保证体系 (22)7.1施工质量保证措施 (22)7.2施工质量保证体系 (26)8、安全保证技术组织措施和保证体系 (28)8.1安全保证技术组织措施 (29)8.2安全保证体系 (35)9、进度保证技术组织措施和保证体系 (35)9.1进度保证技术组织措施 (36)9.2进度保证保证体系 (36)10、现场文明施工措施 (37)10.1文明施工管理目标 (37)10.2文明施工管理措施 (37)10.2文明施工实施措施 (37)10.3结构拆模场地清理措施 (39)10.4 砌筑、抹灰及外墙施工阶段 (39)10.5环境保护保证措施 (39)1、工程概况及特点1.1工程建设概况：1.2工程施工特点：本工程围墙基础底标高-1.00m，砖砌体采用M5水泥砂浆砌蒸压灰砂砖MU10。

在室内地坪下约60mm处做20mm 厚1:2水泥砂浆内加3%~5%防水剂的墙身防潮层。

京沪高铁沿线红桥段市容环境综合整治二期外檐立面整修工程（6标段）投标文件（标段六）工程名称：京沪高铁沿线红桥段市容环境综合整治二期外檐立面整修工程（6标段）投标文件内容：技术部分法定代表人或委托代理人：王冬利投标人：天津市凯逸园林工程有限公司日期： 2012 年 3 月 16 日目录一、营业执照、资质等级证书、安全生产许可证(复印件)二、工程技术、施工管理、组织协调能力三、保证工程质量的措施、工期响应招标文件四.工程完工后的保修服务措施五.投标单位二、工程技术、施工管理、组织协调能力1、工程技术围墙，横竖杆为直径20mm，壁厚不小于1mm的空心管，栏杆按图纸要求制作加工。

立柱间距与预埋件相同。

2、施工管理(1)、技术准备技术准备在施工前由技术负责人主持对各项施工负责人进行施工方案技术交底，并由专业人员施工队长编写安全技术交底，对施工人员进行培训及现场作业指导。

(2)、材料准备根据施工图纸和设计要求，采购工程所需各种原材料。

栏杆确定材料符合图纸设计要求无误后，才得进入加工车间加工制作，确保不合格材料不得使用。

(3)、制作工艺各项栏杆按照图纸设计要求并根据图纸所示图样和现场实际规格尺寸制作。

(4)、水平安装工艺围墙栏杆均台照所提供的标准线为栏杆安装水平标准。

(5)、安装工艺(6)产品到达施工现场后按图纸上所规定的位置及尺寸准确安装就位，确定好标高及垂直平整度。

应按照甲方要求与图纸设计要求进行定位，确保达到设计要求与验收规范。

(7)预埋件安装根据图纸设计要求和施工现场的实际情况准确无误的定位，避免造成不在一条平行线上。

(8)栏杆内所提供的标准线抄水平定位安装，预埋间距根据楼梯踏步数量及图纸设计要求，安装定位。

(9)安装偏差必须符合国家规定和设计要求，达到验收标准。

(10)预埋件、铁艺栏杆安装必须牢固，安装偏差根据国家规定和设计要求：扶手直线度<3mm，垂直度<3mm，栏杆间距误差<3mm，对角线误差<3mm，预埋件垂直误差<3mm，水平误差<3mm。

围墙工程技术标标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-施工组织设计目录技术标目录 (2)1、工程概况及特点 (4)工程建设概况： (4)工程施工特点： (4)建设地点特征： (5)2、施工准备工作计划 (5)施工准备内容 (5)现场准备 (7)技术准备 (8)施工队伍准备 (8)施工机具及材料准备 (9)3、施工方案 (9)测量方案 (9)基础施工方案 (13)模板施工方案 (16)钢筋制作与安装施工方案： (17)混泥土施工方案 (18)活动脚手架施工方案 (19)砌筑施工方案 (20)抹灰饰面工程施工方案 (20)砖柱压顶处外墙涂料施工方案 (21)防水腻子和涂料施工方案 ......................................... 错误!未定义书签。

4、工程施工进度计划 (21)5、劳动力、材料、施工机械设备等需求量计划 (22)劳动力需求量计划 (22)材料需求量计划 (24)施工机械设备等需求量计划 (27)6、施工平面图 (28)7、质量保证技术组织措施和保证体系 (28)施工质量保证措施 (28)施工质量保证体系 (33)8、安全保证技术组织措施和保证体系 (37)安全保证技术组织措施 (37)安全保证体系 (44)9、进度保证技术组织措施和保证体系 (46)进度保证技术组织措施 (46)进度保证保证体系 (47)10、现场文明施工措施 (48)文明施工管理目标 (48)文明施工管理措施 (48)文明施工实施措施 (48)结构拆模场地清理措施 (50)砌筑、抹灰及外墙施工阶段 (50)环境保护保证措施 (50)1、工程概况及特点工程建设概况：工程施工特点：本工程围墙基础底标高，砖砌体采用M5水泥砂浆砌蒸压灰砂砖MU10。

在室内地坪下约60mm处做20mm厚1:2水泥砂浆内加3%~5%防水剂的墙身防潮层。

铁艺栏杆矮墙段墙厚为240mm，基础采用二级砖条形基础，矮墙顶面标高比厂区外自然地面高600mm，其中压顶为240*150的C20素砼，压顶处预埋铁艺栏杆预埋件焊接成品铁艺栏杆，铁艺栏杆高，所有露明金属构件底、焊接处打磨除锈刷防锈粉末涂料二道打底，面刷黑色调和漆。

技术标书目录一、编制说明1.编制依据:2.施工管理目标二、工程概况1.工程概况2.现场施工条件3.本工程所适合的规范4.本工程重点与特点分析三、施工方案及进度确保措施1.施工措施2.施工方案3.施工准备4.施工进度四、质量.安全文明施工措施1.保证质量措施2.安全生产和文明施工保证措施五、施工机械配置及人员配备1.施工机械配置表2.施工人员配备表六、施工组织管理体系及保证体系七、公司资质及相关证书一.编制说明本工程为和黄药业奉浦生产基地新建项目临时围墙工程,现在进行招投标阶段.如我公司中标,该施工方案为施工提供较为完整的纲领性的技术文件,用以指导本工程施工与管理.我公司编制该工程施工组织设计,按科学规律组织施工,建立科学的施工程序,有计划开展施工过程,合理安排劳动力,机械器具及各项资源, 协调好相互之间的关系,做到优质,高效,安全,文明的这一服务宗旨,通过编制合理的施工组织设计,用来正确指导施工,达到最佳经济效益,为业主提供满意的产品.1. 编制依据:(1)和黄药业奉浦生产基地新建项目临时围墙工程招标文件与答疑记要.(2)施工现场的实地勘踏和施工周围环境及交通的实际情况.(3)《建设工程质量管理条例》(国务院令〔2000〕297号).(4)《建设工程施工现场管理条例》(建设部第15令).(5)现行上海市有关建筑工程文明标准化工地的规定.(6)我公司已通过的ISO9002企业认证的有关细则.我公司在开工前,施工过程中,工程竣工后都将积极做好与业主等单位的配合工作,保管到总承包进场交接为止.2. 施工目标对于该工程项目,我公司上下都给与了高度重视.我们将依靠和运用我公司在同类工程中施工中的成熟经验,并充分发挥广大技术人员的聪明才智和团结精神,做到技术领先,严格苛求,文明,优质,快速地完成,确保工程一次性验收合格.我公司针对本工程施工的管理目标为:(1)本围墙确保为工业区内样板工程,立志成为市标本围墙.(2)克服梅雨困难,在招标工期内优质完成标文中的工程.(3)争创市文明工地.(4)确保施工过程中无重大人员伤亡事故发生,月轻伤率在1%以下.二.工程概况1. 工程概况项目名称: 和黄药业奉浦生产基地新建项目临时围墙工程工程地址: 上海市奉贤区，上海市工业综合开发区内区西至西巡逻道，南至加一路，东至奉闵路的地块。

学校围墙改造项目技术标目录第一章、项目经理部的组成 0第二章、施工部署及总平面布置 (7)第三章、施工进度计划及措施 (9)第四章、施工方案 (12)第五章、质量、安全保证措施 (57)第六章、使用新技术、新工艺的可行性 (81)第七章、主要材料、构配件计划 (83)第八章、主要机械设备供应计划 (84)第九章、劳动力安排 (84)第十章、文明施工措施 (85)附表一：拟投入本工程的主要施工设备表 (92)附表二：拟配备本工程的试验和检测仪器设备表 (93)附表三：劳动力计划表 (94)附表四：施工进度表 (95)附表五：施工总平面图 (96)附表项目管理机构 (97)六：附表主要人员简历表 (98)七：附表八：近年完成的类似项目情况表 (138)C 《拒绝政府采购领域商业贿赂承诺书》 (150)D 《小微企业声明函》 (151)E 《残疾人福利性单位声明函》 (152)第一章、项目经理部的组成一、项目部管理人员职责（一）项目经理职责1、认真贯彻国家和上级的有关方针、政策、法规及公司颁发的各项规章制度, 自觉保护企业和职工的利益, 加强与业主和监理的合作, 确保公司下达的各项经济技术指标的全面完成。

2、组织编制工程项目施工组织设计, 包括工程进度计划和技术方案, 制定安全生产和质量保证措施, 并组织实施。

3、根据公司年（季）度施工生产计划,组织编制季（月）度施工计划, 包括劳动力、材料、构件和机械设备的使用计划。

据此与有关部门签定供需合同, 并严格履行。

4、科学组织和管理进入项目的人、财、物资源, 做好人力、物力和机械设备的调配与供应, 及时解决施工中出现的问题。

5、组织制定项目经理部各类人员的职责权限和各项规章制度搞好与公司机关各职能部门的业务联系和经济往来, 定期向公司经理报告工作。

6、严格财经制度, 加强财务、预算管理, 正确处理国家、企业、集体、个人四者之间的利益关系。

7、对工程项目有经营决策和生产指挥权, 凡进入现场的人、财、物有统一的调配使用权。

围墙技术标准：一、总长：3428米如图1、（一号标段）北面中段：金属围墙349米；一期围墙640米。

2、（二号标段）北面东端、东面：实体围墙682米。

3、（三号标段）二期围墙：沿征地线布实体围墙1757米。

二、技术要求：（一）、一号标段A、金属围墙如图1、材料：机制砖MU10，砂浆地面以下M10水泥砂浆，地面以上M5水泥砂浆，砼C20。

2、围墙基础必须位于老土上且地基承载力特征值不小于120kPa，否则应采取换填处理，超挖部分采用级配良好质地坚硬的粒料换填，压实系数不小于0.95。

3、围墙每30米设伸缩缝一道。

4、围墙采用1：2水泥砂浆加浆勾缝。

5、金属构件：表面除锈，防锈漆两道（安装前后各一道），黑色调和漆两道。

B、一期围墙：同二期围墙。

（二）、（二号标段）实体围墙如图1、材料：机制砖MU10，砂浆地面以下M10水泥砂浆，地面以上M5水泥砂浆，砼C20。

2、围墙基础必须位于老土上且地基承载力特征值不小于120kPa，否则应采取换填处理，超挖部分采用级配良好质地坚硬的粒料换填，压实系数不小于0.95。

3、围墙每50米设伸缩缝一道。

4、围墙采用1：2水泥砂浆加浆勾缝。

（三）、（三号标段）二期围墙根据征地地形走向，布设实体围墙。

(1)围墙±0.00米以上部分同厂内实体围墙，取消C20砼圈梁，采用砖砌体。

(2) 围墙基础必须位于老土上且地基承载力特征值不小于120kPa，否则应采取换填处理，超挖部分采用级配良好质地坚硬的粒料换填，压实系数不小于0.95。

基础部分采用M5水泥砂浆砌片石基础，断面宽0.8米，高1米，沿征地地形走向布设。

(3)围墙外面作C15砼地坪小道，宽度1-1.5米（通行人员少的位置1米，通行人员多的位置1.5米，现场确定，暂按各占1/2进行考虑），砼厚度0.1米，底层为素土夯实。

一、工程概况及特点（一）工程建设概况工程名称：三一新疆产业园北侧挡墙及围墙工程建设地点：乌鲁木齐经济技术开发区合作区招标人：三一西北重工有限公司设计单位：中国机械工业第三设计研究院工程概况：挡土墙北厂区挡土墙约1065米，排水沟1065米,北侧围墙约2184m.工期要求:2011年7月1日-2011年10月1日质量要求：合格（二）建筑设计特点1、挡土墙采用C15级毛石混凝土砌筑，其中毛石掺入量不大于总体积的30%，用于外表面的石面应平整。

每10-15m 米设置沉降缝，缝宽30mm，缝中填浸透沥青的木板或沥青麻筋，填塞深度200mm。

墙身在高出地面以上部分应设置泄水孔.,孔内预埋100mmPVC管,间距3.0m，上下左右交错布置，泄水孔底部应高出地面30cm;在挡墙墙背50cm范围应回填砂砾或碎石等透水性材料作为排水反虑层,在泄水孔进口处应采用粗颗粒覆盖,在排泄水孔下部应设置隔水层,不使积水渗入基底。

挡墙埋入地面以下的混凝土须采用防腐材料，如沥青砼或聚合物水泥砼。

基础的表面应涂刷不小于5mm厚聚合物水泥砂浆进行防腐。

2、围墙柱子采用MU10砖基础砌筑，100厚光面福建白麻花岗岩压顶，垫层采用C15混凝土浇筑，栏杆采用25×25方钢和60×60方钢加工。

（三）结构设计特点：1.挡墙严格按挤浆法施工，保证砂浆饱满，砌体重度不低于23KN/m³。

砌体不应出现垂直通缝,避免通长的水平通缝。

施工前应做好地面排水工作,挡墙须采用分段跳槽开挖,每段不得大于15m，施工段可长结合伸缩缝设置确定。

2.边坡及基坑开挖的临时放坡值为1：1.50。

墙后回填前，应先清除坡面草皮、耕土等有机质，对墙后地面横坡坡度大于1：6时，应形成台阶状，台阶宽度不小于1m，呈2%~4%的逆坡，回填时应分层夯实，采用粒径填料如碎石，粒径不应大于200mm，压实系数大于0.94，每一100m 不小于2个检测点。

密实度应达到中密，干密度不小于20KN/m ，综合内摩擦角不小于35°。
