弯管长度计算方法

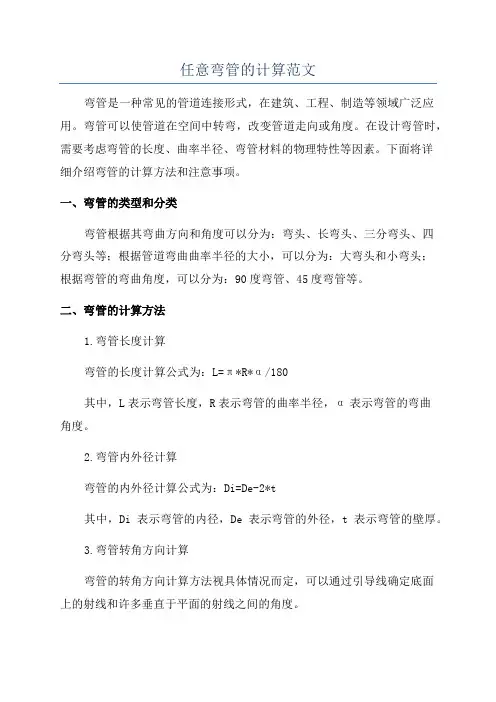

任意弯管的计算范文弯管是一种常见的管道连接形式，在建筑、工程、制造等领域广泛应用。

弯管可以使管道在空间中转弯，改变管道走向或角度。

在设计弯管时，需要考虑弯管的长度、曲率半径、弯管材料的物理特性等因素。

下面将详细介绍弯管的计算方法和注意事项。

一、弯管的类型和分类弯管根据其弯曲方向和角度可以分为：弯头、长弯头、三分弯头、四分弯头等；根据管道弯曲曲率半径的大小，可以分为：大弯头和小弯头；根据弯管的弯曲角度，可以分为：90度弯管、45度弯管等。

二、弯管的计算方法1.弯管长度计算弯管的长度计算公式为：L=π*R*α/180其中，L表示弯管长度，R表示弯管的曲率半径，α表示弯管的弯曲角度。

2.弯管内外径计算弯管的内外径计算公式为：Di=De-2*t其中，Di表示弯管的内径，De表示弯管的外径，t表示弯管的壁厚。

3.弯管转角方向计算弯管的转角方向计算方法视具体情况而定，可以通过引导线确定底面上的射线和许多垂直于平面的射线之间的角度。

4.弯管弯曲后直管长度计算弯管弯曲后直管长度计算方法为：L1 = L - π * R * tan(α / 2)其中，L1表示弯管弯曲后的直管长度。

5.弯管支撑点间距计算在设计弯管时，需要合理设置支撑点，保证管道的稳定性和可靠性。

弯管支撑点间距计算可以通过弯管的长度、材料强度、重力等因素综合考虑确定。

三、弯管的注意事项1.在设计弯管时，需根据具体的工程要求和实际情况选择合适的材料和规格。

2.弯管的内外径和壁厚要符合相关标准的规定，以保证弯管的功能和安装质量。

3.在弯管的制作和安装过程中，要注意弯管的曲率半径是否符合要求，以及弯管的弯曲角度是否准确。

4.在弯管的连接处，要采用合适的连接方式，如焊接、螺纹连接等，确保连接的牢固和密封性。

5.在弯管安装完成后，要进行严密性检查，确保弯管无漏水、无渗漏等问题。

总结：弯管的计算是设计和制造弯管的重要一环，需要考虑弯管的长度、弯曲角度、曲率半径、材料特性等因素。

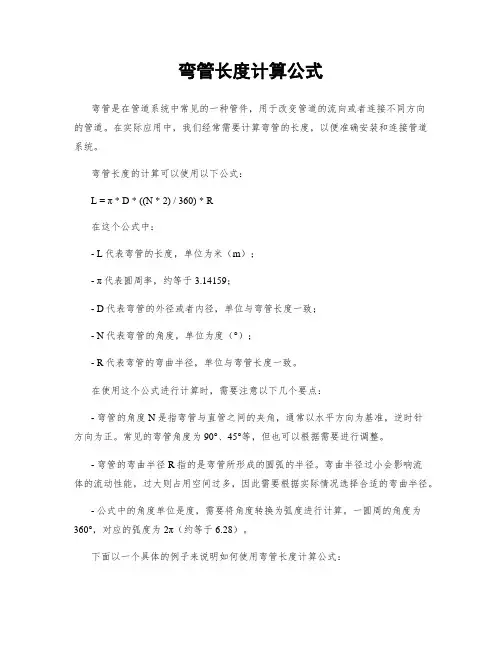

弯管长度计算公式弯管是在管道系统中常见的一种管件，用于改变管道的流向或者连接不同方向的管道。

在实际应用中，我们经常需要计算弯管的长度，以便准确安装和连接管道系统。

弯管长度的计算可以使用以下公式：L = π * D * ((N * 2) / 360) * R在这个公式中：- L代表弯管的长度，单位为米（m）；- π代表圆周率，约等于3.14159；- D代表弯管的外径或者内径，单位与弯管长度一致；- N代表弯管的角度，单位为度（°）；- R代表弯管的弯曲半径，单位与弯管长度一致。

在使用这个公式进行计算时，需要注意以下几个要点：- 弯管的角度N是指弯管与直管之间的夹角，通常以水平方向为基准，逆时针方向为正。

常见的弯管角度为90°、45°等，但也可以根据需要进行调整。

- 弯管的弯曲半径R指的是弯管所形成的圆弧的半径。

弯曲半径过小会影响流体的流动性能，过大则占用空间过多，因此需要根据实际情况选择合适的弯曲半径。

- 公式中的角度单位是度，需要将角度转换为弧度进行计算。

一圆周的角度为360°，对应的弧度为2π（约等于6.28）。

下面以一个具体的例子来说明如何使用弯管长度计算公式：假设我们需要安装一个角度为90°的弯管，其外径为0.5米，弯曲半径为1米。

按照上述公式进行计算，可得到：L = 3.14159 * 0.5 * ((90 * 2) / 360) * 1≈ 1.5708因此，这个90°的弯管的长度约为1.571米。

需要注意的是，弯管长度计算公式只适用于规则圆弧形状的弯管。

对于非圆弧形状的弯管，可以采用其他适当的计算方法或借助计算软件进行计算。

总结起来，弯管长度的计算公式为L = π * D * ((N * 2) / 360) * R，其中L是弯管的长度，D是弯管的外径或内径，N是弯管的角度，R是弯管的弯曲半径。

通过这个公式，我们可以准确地计算出弯管的长度，为管道系统的安装和连接提供便利。

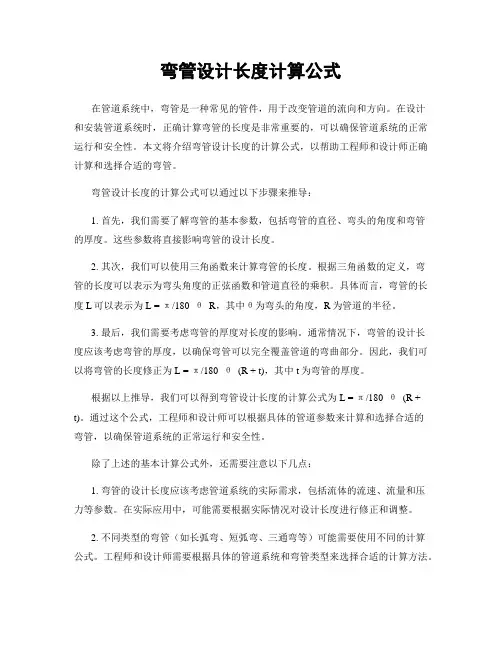

弯管长度计算公式
弯管长度计算公式是用于计算弯管在弯曲时产生的长度增加的公式。

弯管是一种常见的弯曲管道结构，在工程中广泛应用于输送液体、气体、粉末等物质的管线系统中。

由于弯管的曲率半径不为零，因此在管道弯曲时，弯管的长度会有所增加。

弯管长度计算公式是通过考虑弯曲角度、曲率半径、管道直径和材料性质等因素，推导出来用于计算弯曲后的弯管长度的公式。

对于一个弯曲的弯管，其长度增加可以通过以下公式进行计算：L = π * (D/2) * tan(θ/2)
其中，L是弯管的长度增加，D是管道的直径，θ是弯管的弯
曲角度。

这个公式的推导基于如下几个假设：
1. 弯管的曲率半径很大，可以近似为直线段；
2. 弯管的弯曲角度较小，可以近似为切线与弧长之间的夹角。

根据这些假设，我们可以将弯管的弯曲过程简化为一个等效的直角三角形，其中直角边长度为D/2，斜边长度即为弯管的长
度增加L。

然后，我们可以使用正切函数计算斜边与直角边之
间的夹角。

需要注意的是，此公式仅适用于小角度情况下的弯管长度计算，对于较大角度的弯管应使用更精确的公式进行计算。

此外，该公式还假设了弯管的材料弹性变形较小，不考虑弯管的塑性变
形。

在实际工程中，弯管长度计算公式可以帮助工程师确定弯管的长度增加，进而决定管道的设计和安装。

通过合理的计算和设计，可以避免弯管在使用过程中出现不必要的问题，保证管道系统的正常运行。

补充参考资料：
- 《机械设计手册》
- 《工程流体力学》
- 《管道设计与施工》
- 《流体机械设计》
- 《弯管的设计和计算》论文，作者：王志国。

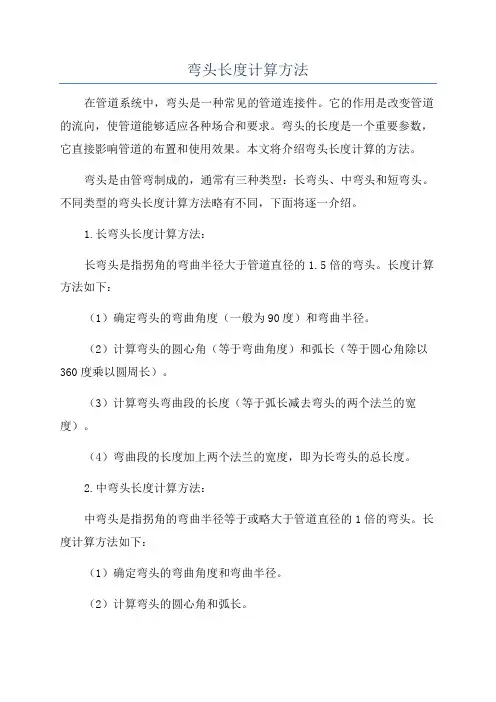

弯头长度计算方法在管道系统中，弯头是一种常见的管道连接件。

它的作用是改变管道的流向，使管道能够适应各种场合和要求。

弯头的长度是一个重要参数，它直接影响管道的布置和使用效果。

本文将介绍弯头长度计算的方法。

弯头是由管弯制成的，通常有三种类型：长弯头、中弯头和短弯头。

不同类型的弯头长度计算方法略有不同，下面将逐一介绍。

1.长弯头长度计算方法：长弯头是指拐角的弯曲半径大于管道直径的1.5倍的弯头。

长度计算方法如下：（1）确定弯头的弯曲角度（一般为90度）和弯曲半径。

（2）计算弯头的圆心角（等于弯曲角度）和弧长（等于圆心角除以360度乘以圆周长）。

（3）计算弯头弯曲段的长度（等于弧长减去弯头的两个法兰的宽度）。

（4）弯曲段的长度加上两个法兰的宽度，即为长弯头的总长度。

2.中弯头长度计算方法：中弯头是指拐角的弯曲半径等于或略大于管道直径的1倍的弯头。

长度计算方法如下：（1）确定弯头的弯曲角度和弯曲半径。

（2）计算弯头的圆心角和弧长。

（3）弯曲段的长度等于弧长减去弯头的两个法兰的宽度。

（4）弯曲段长度加上两个法兰的宽度，即为中弯头的总长度。

3.短弯头长度计算方法：短弯头是指拐角的弯曲半径小于管道直径的1倍的弯头。

长度计算方法如下：（1）确定弯头的弯曲角度和弯曲半径。

（2）计算弯头的圆心角和弧长。

（3）弯曲段的长度等于弧长减去弯头的两个法兰的宽度。

（4）弯曲段长度加上两个法兰的宽度，再加上一个管径的长度，即为短弯头的总长度。

需要注意的是，以上计算方法是根据基本几何关系推导出来的近似计算公式，对于实际工程中的特殊情况，可能需要进行修正计算。

此外，还有一些特殊情况需要额外考虑，比如弯头与管道的连接方式、弯头的壁厚等。

在具体计算时，应根据实际情况进行综合考虑。

总结起来，弯头长度的计算方法是根据弯曲角度、弯曲半径和管道直径等参数进行计算，并根据弯头的类型进行相应的修正。

这些计算方法能够帮助设计师合理选择和布置弯头，确保管道系统的正常运行和安全性。

弯弧管长度计算公式在工程设计中，弯弧管是一种常见的管道连接方式，它可以将管道在不同方向上连接起来，使得管道系统更加灵活和多样化。

在设计和安装弯弧管时，需要计算其长度，以确保管道连接的准确性和稳定性。

本文将介绍弯弧管长度的计算公式及其相关知识。

弯弧管长度的计算公式可以通过几何原理来推导。

一般来说，弯弧管的长度取决于其弯曲角度、弯曲半径和弯曲方式。

根据不同的弯曲方式，弯弧管可以分为弯头和弯管两种类型。

对于弯头来说，其长度计算公式可以表示为：L = π R α / 180。

其中，L表示弯头的长度，R表示弯曲半径，α表示弯曲角度。

这个公式的推导过程可以通过几何原理和圆弧长度的计算来得到。

而对于弯管来说，其长度计算公式可以表示为：L = π R (α / 180 + 2 n)。

其中，L表示弯管的长度，R表示弯曲半径，α表示弯曲角度，n表示弯管的数量。

这个公式的推导过程同样可以通过几何原理和圆弧长度的计算来得到。

在实际的工程设计中，弯弧管长度的计算公式可以帮助工程师们快速准确地计算出所需的管道长度，从而避免浪费和错误。

此外，弯弧管长度的计算公式还可以帮助工程师们优化管道系统的设计，提高其稳定性和效率。

除了弯弧管长度的计算公式外，工程师们在设计和安装弯弧管时还需要考虑一些其他因素。

例如，弯曲角度和弯曲半径的选择应该符合实际使用要求，并且需要考虑管道系统的整体布局和连接方式。

此外，工程师们还需要注意弯弧管的材质和制造工艺，以确保其质量和可靠性。

在实际的工程项目中，弯弧管长度的计算公式可以帮助工程师们更好地控制成本和提高效率。

通过合理计算弯弧管的长度，工程师们可以避免浪费材料和人力，并且可以减少工程周期和成本。

因此，弯弧管长度的计算公式在工程设计和施工中具有重要的意义。

总之，弯弧管长度的计算公式是工程设计中的重要知识点，它可以帮助工程师们快速准确地计算出所需的管道长度，从而提高工程效率和质量。

在实际工程项目中，工程师们需要根据实际情况选择合适的弯弧管长度计算公式，并结合其他因素进行综合考虑，以确保管道系统的稳定性和可靠性。

任意弯管的计算
LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
任意弯管的计算
任意弯管是指任意弯曲角度和任意弯曲半径的弯管。

这种弯管弯曲部分的展开长度可按下式进行计算：
式中L——弯曲部分的展开长度(mm)；
——弯曲角度(°)；
——圆周率；
R——弯曲半径(MM)。

此外，任意弯管弯曲段展开长度的计算，还可按图1-6及表1-1进行。

图1-6任意弯管
下面举例说明表1-1的使用方法。

表1-1任意弯管计算
例已知图1-7中弯头的弯曲角度=25°，弯曲半径R=500mm，安装管段距转角点M的距离为91lmm，取一根直管来煨制弯头，试问应如何划线?
解需加工的弯管端直管段长度
b=911-CR
查表1-1得，当=25°时，C=，L=；故CR为：
=×500=111mm
因此，得b=911-111=800 mm
弯曲部分实际展开长度
L==×500=218 mm
根据计算出来的直管段长度b及弯曲部分展开长度L，便可进行划线。

如图1-7b所示。

图1—7弯管计算
由上面的例子可以看出，只要弯曲角度和弯曲半径一定，利用表1—1就能很方便地进行任意角度、任意弯曲半径的弯管计算。

而在热煨时，其加热管段长度一般应比弯曲长度稍长一些，以便保证弯曲部分加热均匀。

增加的长度一般规定为：对于弯曲角度大的管子，可增加二倍管外径长度；对弯曲角度小的则增加弯曲长度的20％。

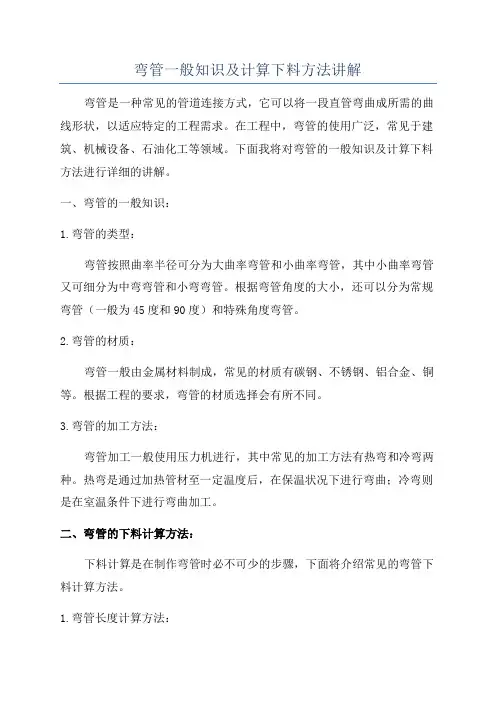

弯管一般知识及计算下料方法讲解弯管是一种常见的管道连接方式，它可以将一段直管弯曲成所需的曲线形状，以适应特定的工程需求。

在工程中，弯管的使用广泛，常见于建筑、机械设备、石油化工等领域。

下面我将对弯管的一般知识及计算下料方法进行详细的讲解。

一、弯管的一般知识：1.弯管的类型：弯管按照曲率半径可分为大曲率弯管和小曲率弯管，其中小曲率弯管又可细分为中弯弯管和小弯弯管。

根据弯管角度的大小，还可以分为常规弯管（一般为45度和90度）和特殊角度弯管。

2.弯管的材质：弯管一般由金属材料制成，常见的材质有碳钢、不锈钢、铝合金、铜等。

根据工程的要求，弯管的材质选择会有所不同。

3.弯管的加工方法：弯管加工一般使用压力机进行，其中常见的加工方法有热弯和冷弯两种。

热弯是通过加热管材至一定温度后，在保温状况下进行弯曲；冷弯则是在室温条件下进行弯曲加工。

二、弯管的下料计算方法：下料计算是在制作弯管时必不可少的步骤，下面将介绍常见的弯管下料计算方法。

1.弯管长度计算方法：弯管长度的计算公式为：L=π*(R*S)/180其中，L为弯管的长度，R为曲率半径，S为弯管的弯曲角度。

2.弯管的展开长度计算方法：弯管展开长度是指将弯曲的管材展开变平的长度。

展开长度的计算公式根据不同的弯管类型和角度而不同，以下是常见弯管的展开长度计算方法：- 弧形弯管的展开长度计算公式：L=π*R*[tan(α/2)]-90度常规弯管的展开长度计算公式：L=π*D/2-其他角度的常规弯管展开长度计算方法可通过三角函数计算得出。

3.弯管下料的工艺步骤：弯管下料的工艺过程主要包括管材切割、制作弯块和弯管的焊接。

-管材切割：根据计算得出的弯管长度进行管材的切割，可以使用锯床、火焰切割机等设备进行切割。

-制作弯块：根据设计要求，制作出对应曲率半径和角度的弯块。

-弯管焊接：将切割好的管材放入弯块内，使用焊接设备对管材进行焊接，形成弯管。

弯管的下料计算是一个重要的工艺环节，它直接关系到弯管的制作质量和安装效果。

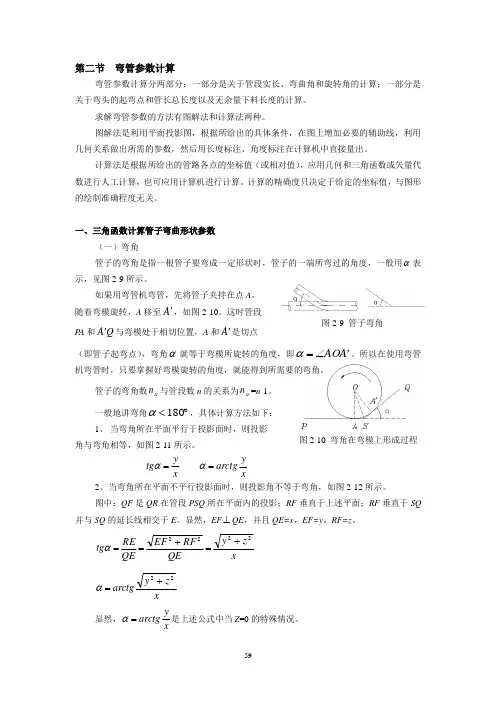

图2-10 弯角在弯模上形成过程第二节 弯管参数计算弯管参数计算分两部分：一部分是关于管段实长、弯曲角和旋转角的计算；一部分是关于弯头的起弯点和管长总长度以及无余量下料长度的计算。

求解弯管参数的方法有图解法和计算法两种。

图解法是利用平面投影图，根据所给出的具体条件，在图上增加必要的辅助线，利用几何关系做出所需的参数，然后用长度标注、角度标注在计算机中直接量出。

计算法是根据所给出的管路各点的坐标值（或相对值），应用几何和三角函数或矢量代数进行人工计算，也可应用计算机进行计算。

计算的精确度只决定于给定的坐标值，与图形的绘制准确程度无关。

一、三角函数计算管子弯曲形状参数（一）弯角管子的弯角是指一根管子要弯成一定形状时，管子的一端所弯过的角度，一般用α表示，见图2-9所示。

如果用弯管机弯管，先将管子夹持在点A ， 随着弯模旋转，A 移至A '，如图2-10。

这时管段 P A 和Q A '与弯模处于相切位置，A 和A '是切点（即管子起弯点），弯角α就等于弯模所旋转的角度，即A AO '∠=α。

所以在使用弯管机弯管时，只要掌握好弯模旋转的角度，就能得到所需要的弯角。

管子的弯角数αn 与管段数n 的关系为αn =n -1。

一般地讲弯角︒<180α，具体计算方法如下： 1、 当弯角所在平面平行于投影面时，则投影 角与弯角相等，如图2-11所示。

x y tg =α xy arctg =α 2、当弯角所在平面不平行投影面时，则投影角不等于弯角，如图2-12所示。

图中：QF 是QR 在管段PSQ 所在平面内的投影；RF 垂直于上述平面；RF 垂直于SQ 并与SQ 的延长线相交于E 。

显然，EF ⊥QE ，并且QE=x ，EF=y ，RF=z 。

xz y QE RF EF QEREtg 2222+=+==α xz y arctg22+=α 显然，xyarctg=α是上述公式中当Z =0的特殊情况。

弯管下料长度计算公式弯管下料长度计算是在管道工程设计和制造中非常重要的一项计算。

下料长度是指将管道弯曲后，所需要的原始管材长度。

正确计算下料长度可以有效节约材料成本，提高制造效率，保证管道质量。

弯管下料长度的计算公式如下：下料长度 = 弯曲角度× 弯管半径× π / 180其中，弯曲角度是指管道在弯曲过程中的转角，弯管半径是指弯管的曲率半径，π是圆周率，取3.14159。

为了更好地理解和应用这个计算公式，我们可以通过一个实例来说明。

假设我们需要制造一个半径为100毫米的90度弯管，我们可以根据公式计算出下料长度：下料长度= 90 × 100 × 3.14159 / 180 ≈ 157毫米这意味着在制造这个弯管时，我们需要一段长度为157毫米的原始管材。

弯管下料长度的计算公式是基于几何原理推导出来的，它考虑了弯曲角度和弯管半径对下料长度的影响。

通过合理地选择弯曲角度和弯管半径，我们可以控制下料长度，以满足实际工程需求。

在实际应用中，我们还需要考虑到一些修正因素，如弯头的长度和弯管两端的伸长量。

这些修正因素往往会增加下料长度，因此在计算时需要进行修正计算，以确保准确性。

弯管下料长度的计算公式还可以应用于其他类型的弯管，如180度弯管、45度弯管等。

只需根据实际情况调整弯曲角度和弯管半径的数值，即可得到相应的下料长度。

弯管下料长度的计算是管道工程设计和制造中的重要环节，它直接关系到管道制造的质量和成本。

合理应用下料长度计算公式，可以精确控制管道制造过程中的材料消耗，提高工作效率，降低制造成本。

总结起来，弯管下料长度计算公式是管道工程设计和制造中的重要工具，通过合理应用这个公式，我们可以准确计算出弯管制造过程中所需的原始管材长度。

这不仅可以提高工作效率，节约材料成本，还可以保证管道质量。

因此，在管道工程设计和制造中，我们应该深入理解和应用弯管下料长度计算公式，以确保工程质量和经济效益的达到最优化。
