单相电动机电容选择

140W单相电机应配多大的电容,是怎么计算出来的，计算公式是什么？单相运行电容公式：C＝1950×I/U×cosφ(I：电机额定电流，U：电源电压，cosφ：功率因数为0.7～0.8间)求140W电机额定电流：I＝P/U×cosφ(正常运行经电容补偿提高了功率因数，cosφ为0.9)I＝140/220×0.9≈0.7(A)求运行电容量：C＝1950×0.7/220×0.75≈4.7(μF)工作电容按100W=2UF计算，启动电容是工作电容的5-7倍。

一般550W-2200W电机都用450V200μf的，都可以正常启动。

运行电容已兼起动辅助作用，一般按每100W配电容量为2～3微法，宜配用1.2微法。

电工口诀(七十七)------单台三相异步电动机功率因数补偿小型微型电动机，功率因数都很低。

满载最大点八五，空载不足零点一。

电源不能充分用，线路损耗更可惜。

减少损耗接电容，灵活方便也经济。

已知电机千瓦数，除三除二得两数。

两数之间千乏值，即为补偿电容数。

若知空载视在功，该数九折配电容。

文章摘要:动力厂给水车间155kW水泵电机进行无功就地补偿的可行性分析及经济效益的研究，对工厂用电如何节能降耗有一定参考价值。

(共3页)文章关键词:水泵电机三相异步电动机电感性负载功率因数就地补偿器无功就地补偿文章快照:V配电．10kV配电．0．4kV0．750．0800．0860．130．160．800．0700．0760．120．150．850．0 650．0680．100．130．900．0600．0620．090．12三相感应电动机补偿电容量确定方法有(1)按补偿前后的功率因数计算P~[,v／--L--1-1一爵]式中Q——补偿电容容量／kvarP——电动机有功功率／kWcos——补偿前功率因数cos2——补偿后功率因数(2)按电动机空载电流估计Q=43K。

单相电机选配运行电容公式一、选配公式1： C=8JS(uF)式中，C-配用的电容量，单位为微法(uF)；J-电机启动绕组电流密度，一般选5～7A／mm2 ；S-启动绕组导线截面积(mm2)。

例如：金龙台扇电机启动绕组线圈重新绕制后，测出启动绕组线径为0．17mm2 ，则截面积S=0.0226mm2，选J=7A／mm2，所以C=8×7×0.0226≈1.26uF实际选配参数为1．2uF±5％，耐压500V的电容。

另外应注意电容的耐压值一定要高于400V，以防击穿。

二、选配公式2：单相运行电容公式：C＝1950×I/U×cosφ(I-电机额定电流，U-电源电压，cosφ-功率因数为0.7～0.8间)例如：一台单相电机，额定电流为4.8A 功率为750W 如何选择它的电容值？C＝1950×I/U×COSφ＝1950×4.8/220×0.8≈34(μF)例如：求140W电机额定电流：I＝P/U×cosφ (正常运行经电容补偿提高了功率因数，cos φ为0.9) I＝140/220×0.9≈0.7(A)求运行电容量：C＝1950×0.7/220×0.75≈4.7(μF) 单相电动机工作电容按每100W 1-4uf 选用三、选配公式3：三相电动机,分相电容器容量公式：C=350000*I/2p*f*U*cosφ耐压公式：U（电容）大于或等于1.42*UC为容量；I为电流；f为频率；U为电压；功率因数高2p=2,功率因数低2p=4；cosφ为功率因数取0.55～0.75。

四、选配公式4：双值电容的运转电容容量公式： C=120000×I/2p×f×U×cosφ 2p=2.4 耐压公式：U（电容）大于或等于（2～2.3）×U起动电容容量公式：C=（1.5～2.5）×C（运转）耐压公式：U（电容）大于或等于1.42×U电容选得太大造成电机电流过大，起动转矩大。

单相电机启动电容的选择
大家都知道新的电动机上面都有铭牌，上面详细记载着电机功率电流电容大小等数据，万一某天你碰见一个旧的电机没有铭牌，你还能算出用多大电容吗?单相电动机的启动电容选择太小容易造成启动困难，选择太大容易烧电机，所以选择一个合适的电容非常重要。

可根据以下公式计算
起动电容容量：C=350000×I/2p×f×U×cosφ
式中：I---电流；f---频率；U---电压；
2p---功率因数大取2，功率因数小取4；
cosφ---功率因数（0.4～0.8）一般电机都为0.8。

起动电容耐压：电容耐压大于或等于1.42×U ，耐压小容易被击穿。

运转电容容量：C=120000×I/2p×f×U×cosφ
公式中：I---电流；
f---频率；U---电压；2p---取2.4；
cosφ---功率因数（0.4～0.8）一般都为0.8。

运转电容耐压：电容耐压大于或等于2×U 。

注意：双值电容电机的起动电容容量：C=2×运转电容容量。

起动电容耐压：电容耐压大于或等于2×U 。

单相电动机电容选择。

耐压公式：U（电容）大于或等于1.5*U
单相运行电容公式：C＝1950×I/U×cosφ（用一个电容，既是启动电容又是运行电容，
电风扇、洗衣机等小容量电动机常用）
启动电容器容量公式：C=3500*I/U*cosφ（用一个电容只是启动时投入，正常运行时断开，用转换开关或离心开关切换。

双值电容运转电容容量公式：C=1200*I/U*cosφ（用2个电容，一个负责运行，一个负责启动）
双值电容起动电容容量公式：C=（2～3）*C（运转电容）
C：电容容量：I：电机额定电流，U：电动机额定电压，cosφ：功率因数0.7。

一般不用计算，按每100W配运行电容2～3μF，起动电容是运行电容的2～3倍。

电动机的电容选择对电压要求严格，一定要等于或大于于电动机额定电压的1.5倍以上。

额定电压220V电源的，电容额定电压不能低于400V。

电容值有一定的宽泛性，大点小点
都没有关系，特别是启动电容，可以在工作电容的2-6倍选取.。

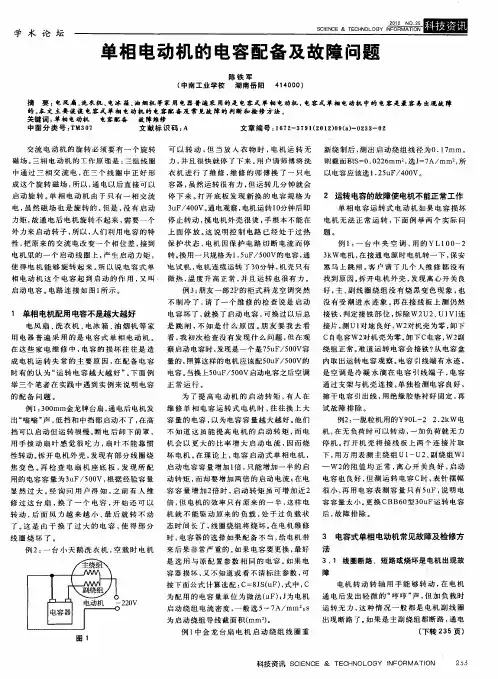

单相电机配用电容的不是越大越好,及计算公式2011-08-22 13:43电风扇、排气扇、吸油烟机、洗衣机、电冰箱、空调器、农用小型水泵、木工电动刨床、家庭保健摇摆机等电器上，常使用单相电容运转式电动机。

在家电维修实践中，电容损坏是造成电机运转失常的常见故障，但有的修理员对运转电容的选配不很注意，甚至有“运转电容越大越好”的错误认识。

下面举出的两个实例，是在近年维修中遇到的。

[例1]一台金龙牌300mm台扇，在中、低挡位不能启动运转，电机发出“哼哼”声；在高挡位时，扇叶运转很慢。

打开风扇前罩，用手拨动扇叶感觉很吃力，扇叶不能靠惯性转动。

拆开机头外壳，发现电机轴承中润滑油已干涸，用注射器在前后轴承中滴进少许润滑油后，拨动扇叶转动自如。

通电试机，发现电机运转仍很不理想，在中、低挡位扇叶只是很缓慢地运转，在高挡位上转速也远达不到要求，吹出来的风很弱。

再次拆开电机外壳，发现有部分线圈烧焦变色。

再检查电扇机座底板，发现所配用的电容容量为3uF/500V，根据经验容量显然过大。

经询问用户得知，去年自己曾修过这台风扇，因嫌启动性能不好，就向邻居电工要了一只吊扇用的电容器装了上去，结果风扇越用越坏，最后导致启动线圈发热严重而烧毁。

[例2]一台得康牌家用保健摇摆机，空载时电机带动的搁架摇摆10多分钟即自动停止，而将双腿放上搁架后，只能摇摆几分钟就停了下来。

用户告知：此机因摇摆无力曾送出修理，换了一只电容器后，虽然运转很有力，但运转几分钟就会停下来。

打开摇摆机底板，发现新换上去的电容规格为3uF／400V。

通电观察，电机运转10分钟后即停止转动，摸电机外壳很烫，手根本不能在上面停放。

这说明控制电路已经处于过热保护状态，电机因保护电路切断电流而停转。

换用一只规格为1．5uF／500V的电容，通电试机，电机连续运转了30分钟，机壳只有微热，温度升高正常，并且运转也很有力。

有的人在维修单相电容运转式电机时，为了提高电动机的启动转矩，常随意选大容量的电容换上，误认为电容容量越大越好。

单相电机选配运行电容公式一、选配公式1：C=8JS(uF)式中，C-配用的电容量，单位为微法(uF)；J-电机启动绕组电流密度，一般选5～7A／mm2；S-启动绕组导线截面积(mm2)。

例如：金龙台扇电机启动绕组线圈重新绕制后，测出启动绕组线径为0．17mm2，则截面积S=0.0226mm2，选J=7A／mm2，所以C=8×7×0.0226≈1.26uF实际选配参数为1．2uF±5％，耐压500V的电容。

另外应注意电容的耐压值一定要高于400V，以防击穿。

二、选配公式2：单相运行电容公式：C＝1950×I/U×cosφ(I-电机额定电流，U-电源电压，cosφ-功率因数为0.7～0.8间)例如：一台单相电机，额定电流为4.8A 功率为750W 如何选择它的电容值？C＝1950×I/U×COSφ＝1950×4.8/220×0.8≈34(μF)例如：求140W电机额定电流：I＝P/U×cosφ(正常运行经电容补偿提高了功率因数，cosφ为0.9) I＝140/220×0.9≈0.7(A)求运行电容量：C＝1950×0.7/220×0.75≈4.7(μF) 单相电动机工作电容按每100W 1-4uf选用三、选配公式3：三相电动机,分相电容器容量公式：C=350000*I/2p*f*U*cosφ耐压公式：U（电容）大于或等于1.42*UC为容量；I为电流；f为频率；U为电压；功率因数高2p=2,功率因数低2p=4；cosφ为功率因数取0.55～0.75。

四、选配公式4：双值电容的运转电容容量公式：C=120000×I/2p×f×U×cosφ2p=2.4耐压公式：U（电容）大于或等于（2～2.3）×U起动电容容量公式：C=（1.5～2.5）×C（运转）耐压公式：U（电容）大于或等于1.42×U电容选得太大造成电机电流过大，起动转矩大。

单相电动机运行电容两端电压怎么计算？1、首先要知道副绕组的阻抗值，可通过万用表测量直流电阻测得阻值，然后将副绕组通入12V交流电压，测量电流值，根据绕组阻抗等于电阻和电抗串联，可以通过相量计算得出绕组感抗值。

2、正常运行时，电容器串接在副绕组上，也就是绕组电阻、绕组电抗、电容容抗三个等效参数串联在一起然后接在220V电压，根据串联电路的公式进行相量计算，很容易计算出电容器上的电压值。

3、单相电动机运转时，电容两端电压一般在300VAC以上，因此电容电压一般选取耐压400V以上电容，450V以上的更好。

4、电容耐压值的计算，可参考第2条。

首先测量出副绕组电阻R、电抗XL，然后根据电机功率大小选择电容容量C，可计算出容抗Xc。

则运行时电容两端的实际电压：Uc= Xc*220/(R+jXL-jXc) ；电容的耐压值：Uce=1.3~1.5Uc 。

怎么计算单项电机的起动电容和运转电容运行电容容量C=120000*I/2.4*f*U*cosφ????? 式中：I为电流；f为频率；U为电压；cosφ为功率因数取0.5～0.7。

运行电容工作电压大于或等于（2～2.3）U。

起动电容容量=（1.5～2.5）运行电容容量。

起动电容工作电压大于或等于1.42 U。

(工作时电容两端电压为311V时为最佳) 工作电容按每100W1-4UF.启动电容是工作电容4-10倍(电动机要求启动转距大取大值).经验数据,如果你的电机不超过200W,启动电容不会超过100uF,如果运转电容,你可以选择几个数值通电试验,看哪一个电容的容量下整机电流最小,则该电容的容量就是最佳数值.)单相分相电机电容器的容量可以用经验公式C=35000I/2PUfcos&算出如；I=250W/220V=1.2AC=35000x1.2/2x1x50x220X0.8=24uf可以选择350V30uf的电容关于所配电容易损．首先应考虑电容器的耐压是否大于1．5倍(包括1．5倍)以上的额定电压：其次是容量是否太小(因为启动电流较大)，这要由试验决定。

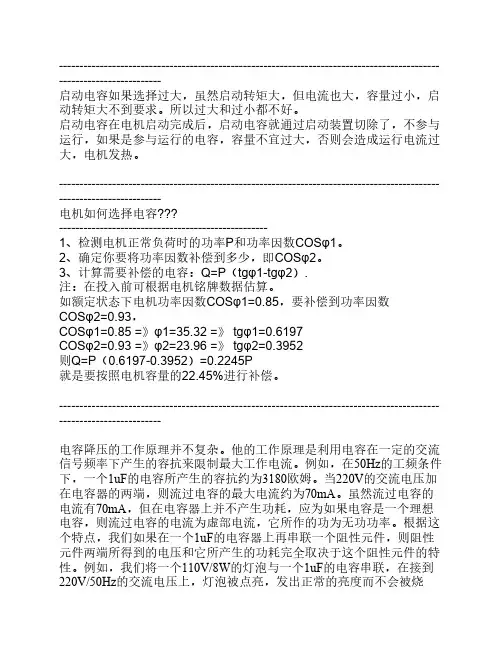

----------------------------------------------------------------------------------------------------------------------启动电容如果选择过大，虽然启动转矩大，但电流也大，容量过小，启动转矩大不到要求。

所以过大和过小都不好。

启动电容在电机启动完成后，启动电容就通过启动装置切除了，不参与运行，如果是参与运行的电容，容量不宜过大，否则会造成运行电流过大，电机发热。

----------------------------------------------------------------------------------------------------------------------电机如何选择电容???---------------------------------------------------1、检测电机正常负荷时的功率P和功率因数COSφ1。

2、确定你要将功率因数补偿到多少，即COSφ2。

3、计算需要补偿的电容：Q=P（tgφ1-tgφ2）.注：在投入前可根据电机铭牌数据估算。

如额定状态下电机功率因数COSφ1=0.85，要补偿到功率因数COSφ2=0.93，COSφ1=0.85 =》φ1=35.32 =》 tgφ1=0.6197COSφ2=0.93 =》φ2=23.96 =》 tgφ2=0.3952则Q=P（0.6197-0.3952）=0.2245P就是要按照电机容量的22.45%进行补偿。

----------------------------------------------------------------------------------------------------------------------电容降压的工作原理并不复杂。

他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。

单相电机选配运行电容公式一、选配公式1：C=8JS(uF) 式中，C-配用的电容量，单位为微法(uF)；J-电机启动绕组电流密度，一般选5～7A／mm2 ；S-启动绕组导线截面积(mm2 )。

例如：金龙台扇电机启动绕组线圈重新绕制后，测出启动绕组线径为0．17mm2 ，则截面积S=0.0226mm2 ，选J=7A／mm2 ，所以C=8×7×0.0226≈1.26uF 实际选配参数为1．2uF±5％，耐压500V的电容。

另外应注意电容的耐压值一定要高于400V，以防击穿。

二、选配公式2：单相运行电容公式：C＝1950×I/U×cosφ(I-电机额定电流，U-电源电压，cosφ-功率因数为0.7～0.8间)例如：一台单相电机，额定电流为4.8A 功率为750W 如何选择它的电容值？C＝1950×I/U×COSφ＝1950×4.8/220×0.8≈34(μF)例如：求140W电机额定电流：I＝P/U×cosφ(正常运行经电容补偿提高了功率因数，cosφ为0.9) I＝140/220×0.9≈0.7(A) 求运行电容量：C＝1950×0.7/220×0.75≈4.7(μF) 单相电动机工作电容按每100W 1-4uf选用三、选配公式3：三相电动机,分相电容器容量公式：C=350000*I/2p*f*U*cosφ耐压公式：U（电容）大于或等于1.42*U C为容量；I为电流；f为频率；U 为电压；功率因数高2p=2,功率因数低2p=4；cosφ为功率因数取0.55～0.75。

四、选配公式4：双值电容的运转电容容量公式：C=120000×I/2p×f×U×cosφ2p=2.4 耐压公式：U（电容）大于或等于（2～2.3）×U 起动电容容量公式：C=（1.5～2.5）×C（运转）耐压公式：U（电容）大于或等于1.42×U 电容选得太大造成电机电流过大，起动转矩大。

单相电机电容计算单相电机是一种常见的电动机，广泛应用于家用电器、农业机械、工业生产等领域。

在单相电机的运行过程中，电容是一个重要的参数。

本文将从电容的作用、计算方法以及常见问题等方面，对单相电机电容进行介绍和分析。

我们来看一下电容在单相电机中的作用。

电容是单相电机启动和运行的关键组件之一。

在单相电机启动时，由于只有一个相供电，无法产生旋转磁场，因此需要通过电容来产生辅助相，以实现单相电机的启动。

同时，在单相电机运行过程中，电容还能够提高电机的功率因数，降低功率损耗，提高效率。

那么，如何计算单相电机的电容呢？计算单相电机电容的方法有两种：经验公式法和试验法。

其中，经验公式法是根据单相电机的额定功率和额定电压来计算电容值的。

例如，对于小功率的单相电机，可以使用以下经验公式进行计算：电容值（μF）=额定功率（W）/额定电压（V）×1000。

而对于大功率的单相电机，则需要根据电机的具体参数和额定功率来进行计算。

试验法则是通过实验来确定单相电机的电容值。

具体操作方法是，将一个适当大小的电容器串联在单相电机的辅助线圈上，然后通过试验调整电容器的大小，使得电机能够正常启动和运行。

通过多次试验，找到最适合的电容值，从而确定单相电机的电容。

在实际应用中，我们还需要注意一些常见的问题。

首先是电容的选用。

选用合适的电容器对单相电机的性能和寿命有着重要影响。

一般情况下，我们应选择功率适当、电压稳定、质量可靠的电容器。

其次是电容的安装位置。

为了保证电容器的散热和安全性，应将其安装在通风良好、温度适宜的位置。

此外，还需要定期检查电容的工作状态，及时更换损坏的电容器，以保证单相电机的正常运行。

单相电机的电容是其启动和运行的重要组成部分，具有辅助启动和提高功率因数的作用。

计算单相电机电容的方法有经验公式法和试验法，选用和安装电容要注意合适性和安全性。

希望通过本文的介绍，能够增加对单相电机电容的理解和应用。

小功率的设备正常启动后可以将电容断开，例如风扇电容！大功率的不行，例如空调压缩机电容！单相交流电动机的旋转原理单相交流电动机只有一个绕组，转子是鼠笼式的。

当单相正弦电流通过定子绕组时，电动机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。

这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电动机无法旋转。

当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。

这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。

要使单相电动机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。

这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。

因此，起动绕组可以做成短时工作方式。

但有很多时候，起动绕组并不断开，我们称这种电动机为电容式单相电动机，要改变这种电动机的转向，可由改变电容器串接的位置来实现。

单相电机配用电容的不是越大越好,及计算公式电风扇、排气扇、吸油烟机、洗衣机、电冰箱、空调器、农用小型水泵、木工电动刨床、家庭保健摇摆机等电器上，常使用单相电容运转式电动机。

在家电维修实践中，电容损坏是造成电机运转失常的常见故障，但有的修理员对运转电容的选配不很注意，甚至有“运转电容越大越好”的错误认识。

单相电容电动机电容量的计算单相电容电动机是一种常用的交流电动机，广泛应用于家用电器、小型机械设备以及商业设备中。

它的基本结构包括一个定子和一个转子，使用单相电源供电。

在单相电容电动机中，一个电容器被用于产生一个额外的位相来启动电动机，并产生旋转力矩。

因此，合适的电容量是确保电动机正常工作的关键。

在计算单相电容电动机的电容量时，需要考虑以下因素：1.额定电压：额定电压是指电动机的额定电源电压。

通常，电动机的额定电压是110V或220V。

首先需要确定电动机的额定电源电压。

2.额定功率：额定功率是指电动机的额定输出功率。

通常，额定功率以马力（HP）或瓦特（W）为单位。

确定电动机的额定功率是计算电容量的重要步骤。

3.额定频率：额定频率是指电动机的额定电源频率。

通常，额定频率为50Hz或60Hz。

电容容量的计算需要知道电动机的额定频率。

4.启动方式：单相电容电动机通常有两种启动方式，分别是直接启动和降压启动。

直接启动需要较大的电容容量，而降压启动需要较小的电容容量。

确定电动机的启动方式是计算电容量的关键。

根据以上因素，计算单相电容电动机的电容量的步骤如下：1.确定电动机的额定电源电压，额定功率和额定频率。

2.根据电动机的启动方式选择合适的公式计算电容容量。

以下是两种常用的公式：直接启动方式下的电容容量计算公式：C=(7.03x10^(-5)xP)/(V^2xf)其中，C是电容容量（法拉），P是电动机的额定功率（瓦特），V 是电动机的额定电源电压（伏特），f是电动机的额定频率（赫兹）。

降压启动方式下的电容容量计算公式：C=(9.8x10^(-6)xP)/(Vxf)其中，C是电容容量（法拉），P是电动机的额定功率（瓦特），V 是电动机的额定电源电压（伏特），f是电动机的额定频率（赫兹）。

3.根据所选公式，将相应的数值代入公式中进行计算。

计算的结果即为所需的电容容量。

需要注意的是，以上计算公式只是基于一般情况下的典型值，对于不同品牌和型号的电动机，可能存在一定的差异。

单相、三相电机启动及运行电容计算
一、单相电机选配公式1：
C=8JS式中，C为配用的电容量，单位为微法(uF)；J为电机启动绕组电流密度，一般选5～7A／（mm2）；S为启动绕组导线截面积(mm2 )。

例如：电机启动绕组线圈绕制后，测出启动绕组线径为0．17mm2 ，则截面积S= ，选J=7A／mm2 ，所以C=8×7×≈，实际选配1-4倍C，参数为1．±5％，耐压500V的电容。

另外应注意电容的耐压值一定要高于400V，以防击穿。

二、单相电机选配公式2：
单相运行电容公式：C＝1950×I/U×COSφ(I为电机额定电流，U为电源电压COSφ为功率因数为～间)，启动电容为1-4倍的C。

例如：一台单相电机，额定电流为功率为370W 如何选择它的电容值C＝1950×I/U×COSφ＝1950×220×≈15(μF)
* 单相电动机工作电容按每100W 1-4uf选用
三、三相电机选配公式3：
三相电动机,电容器容量公式：C2=1950I/(U*COSφ) 耐压公式：U （电容）大于或等于*U C为容量；I为电流；U为电压；COSφ为功率因数取～。

四、选配公式：耐压：U（电容）大于或等于（2～）×U 启
动电容容量：C=（～）×C（运转）耐压：U（电容）大于或等于×U 电容选得太大造成电机电流过大，起动转矩大。

单相电机电容的接线：
单相电容电机有两个绕组，即启动绕组和运行绕组。

两个绕组在空间上相差90度。

在启动绕组上串联了一个容量较大的电容器，当运行绕组和启动绕组通过单相交流电时，犹豫电容器的作用使启动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达最大值。

在时间和空间上形成两个相同的脉冲磁场，使定子与转子之间的气隙中产生了一个旋转磁场，在旋转磁场的作用下，电机转子中产生感应电流，电流与旋转磁场相互作用产生电磁场转矩，使电机旋转起来。

一般运行绕组（主线圈）线径较粗一点，启动绕组（副线圈）线径较细，用万用表量启动绕组比运行绕组的电阻值稍大些
如何选择单相电机的运行电容和启动电容？
1.单相双值电机运行电容器的选配公式：
C=1100xI/Uxcosψ式中的1100为经验公式的一个系数；I为电机额定电流，U为电源电压; Cosψ为功率因数（0.7-0.8间，一般取0.75为宜）
2.单相电动机电流计算公式为：P=UIcosψ.P为単相电动机功率；I为电动机电流，一般为所求；U：电动机电压，一般为220v；cosψ为电动机功率因数，一般取0.75，如有具体根据实际。

例如：
一台功率为1.5kw的单相电机，计算它的工作电流
P=UIcosψ得出I=P/Ucosψ=1500/165=9.1A
它的电容值为
C=1100XI/UXcosψ=1100X9.1/220X0.75≈34UF
启动电容器可以按照电机的运行的3.75倍选取；34x3.75=127.5UF
对于电容器，因为工作在交流220v电源中，起耐压值一般按照1.5-2倍的耐压值计算，故电容的耐压为450v。

电机电容匹配
一、选配公式1：C=8JS(uF)式中，C-配用的电容量，单位为微法(uF)；J-电机启动绕组电流密度，一般选5～7A／mm2；S-启动绕组导线截面积(mm2)。

例如：金龙台扇电机启动绕组线圈重新绕制后，测出启动绕组线径为0．17mm2，则截面积S=0、
0226mm2，选J=7A／mm2，所以C=8
70、0226≈1、26uF实际选配参数为1．2uF5％，耐压500V 的电容。

另外应注意电容的耐压值一定要高于400V，以防击穿。

二、选配公式2：单相运行电容公式：C＝1950I/Ucosφ(I-电机额定电流，U-电源电压，cosφ-功率因数为0、7～0、8间)例如：一台单相电机，额定电流为4、8A功率为750W如何选择它的电容值？C＝1950I/UCOSφ＝19504、8/2200、8≈34(μF)例如：求140W电机额定电流：I＝P/Ucosφ(正常运行经电容补偿提高了功率因数，cosφ为0、9)I＝140/2200、9≈0、7(A)求运行电容量：C＝19500、7/2200、75≈4、7(μF)单相电动机工作电容按每100W1-4uf选用
三、选配公式3：三相电动机,分相电容器容量公式：
C=*I/2p*f*U*cosφ耐压公式：U（电容）大于或等于1、42*UC为容量；I为电流；f为频率；U为电压；功率因数高2p=2,功率因数低2p=4；cosφ为功率因数取0、55～0、75。

四、选配公式4：双值电容的运转电容容量公式：
C=I/2pfUcosφ2p=2、4耐压公式：U（电容）大于或等于（2～2、3）U起动电容容量公式：C=（1、5～2、5）C（运转）耐压公式：U（电容）大于或等于1、42U电容选得太大造成电机电流过大，起动转矩大。
