发动机总装配图

第一章发动机的工作原理和总体构造§1.1发动机的分类§1.2四冲程发动机工作原理§1.2.1四冲程汽油机工作原理一、现代汽车发动机的构造现代汽车发动机的构造如图1-1,气缸内装有活塞,活塞通过活塞销、连杆与曲轴相连接。

活塞在气缸内做往复运动,通过连杆推动曲轴转动。

为了吸人新鲜气体和排除废气,设有进、排气系统等。

二、基本术语1、工作循环2、上、下止点3、活塞行程4、气缸工作容积5、内燃机排量6、燃烧室容积7、气缸总容积8、压缩比9、工况10、负荷率三、四冲程汽油发动机的工作循环图1-2 为发动机示意图。

四冲程发动机的工作循环包括四个活塞行程,即进气行程、压缩行程、膨胀行程（作功行程和排气行程。

通常利用发动机循环的示功图来分析工作循环中气体压力p 和相应于活塞不同位置的气缸容积V 之间的变化关系, 示功图表示了活塞在不同位置时气缸内压力的变化情况。

其中,曲线所围成的面积表示发动机整个工作循环中气体在单个气缸内所作的功。

四冲程汽油机的示功图如图1-3 所示。

（1 进气行程（图1-3a化油器式汽油机将空气与燃料先在气缸外部的化油器中进行混合,形成可燃混合气后吸人气缸。

进气过程中,进气门开启,排气门关闭。

随着活塞从上止点向下止点移动,活塞上方的气缸容积增大,从而气缸内的压力降低到大气压以下,即在气缸内造成真空吸力。

这样,可燃混合气使经进气管道和进气门被吸人气缸。

（2 压缩行程（图1-3b为使吸人气缸的可燃混合气能迅速燃烧,以产生较大的压力,从而使发动机发出较大功率,必须在燃烧前将可燃混合气压缩,使其容积缩小、密度加大、温度升高,故需要有压缩过程。

在这个过程中,进、排气门全部关闭,曲轴推动活塞由下止点向上止点移动一个行程，称为压缩行程。

在示功图上，压缩行程用曲线a c表示。

（3 作功行程（图1-3c在这个行程中,进、排气门仍旧关闭。

当活塞接近上止点时,装在气缸盖上的火花塞即发出电火花,点燃被压缩的可燃混合气。

单元一发动机总体构造与维修常识发动机是汽车的动力源，是把燃料（汽油或柴油）在气缸内燃烧产生的热能转变为机械能的一种机器，由于燃料燃烧是在发动机内部进行的，所以也叫内燃机。

除为数不多的新能源（天然气、电动等）汽车外，现代汽车所使用的发动机主要是汽油机和柴油机。

本单元第一章介绍了汽车发动机的类型、总体构造、基本术语和工作原理等。

第二章介绍了汽车维护、修理的基本概念和检修方法以及汽车维修中常用工具、量具的使用。

第一节发动机的基本结构和常用术语一、发动机的基本结构目前汽车上广泛采用的是四冲程往复活塞式柴油发动机和汽油发动机。

柴油发动机由两大机构、四大系统组成，如图2-1所示；汽油发动机则由两大机构、五大系统组成（比柴油机多点火系），如图2-2所示。

1．曲柄连杆机构包括机体组、活塞连杆组和曲轴飞轮组等机构。

是发动机进行能量转换和传递动力的机构。

2．配气机构包括气门组和气门传动组。

是发动机的换气机构。

3．供给系包括燃油箱、输油泵、燃油滤清器、空气滤清器、进气歧管、排气歧管、排气消声器等机件，汽油机包括化油器，柴油机包括喷油泵、调速器、喷油器等机件。

4．润滑系喷油喷油泵蓄电池图2-1柴油发动机基本构造示意图包括机油泵、集滤器、机油滤清器、限压阀、润滑油道和机油散热器、油压表等机件。

负责发动机各磨擦表面的润滑、冷却和清洗。

5．冷却系包括风扇、水泵、散热器、节温器、水套等。

保证发动机在最适宜的温度状态下工作。

6．点火系包括蓄电池、发电机、分电器、点火线圈和火花塞等机件。

功用是定时点燃气缸内的可燃混合气。

7．起动系包括起动机及附属装置。

负责发动机的起动任务。

二、发动机常用术语如图2-2所示。

1．工作循环：发动机每完成进气、压缩、作功、排气四个行程，称为一个工作循环。

2．上止点：活塞在气缸内向上运动达到的最高点的位置。

3．下止点：活塞在气缸内向下运动达到的最低点的位置。

4．活塞行程：活塞由上止点运动到下止点所走的距离。

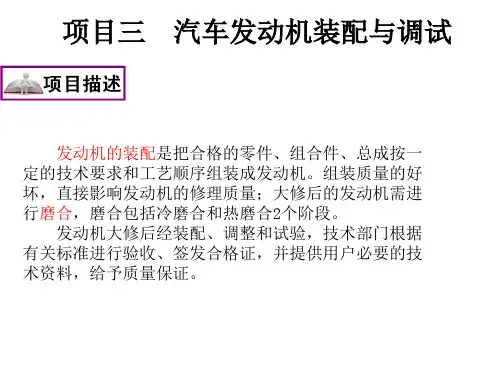

总装工艺卡共1页第1页工序号操作容工具和设备1将气缸体洗干净放在工作台上，主轴承号和连杆轴承号的选择，缸体上面总共有7位数，为主轴承孔的号数，缸体下面为6位数为连杆大头孔的号数。

轴的直径号数要在曲轴上查找,在曲轴的曲柄销上，从右到左7个位分别代表7个位主轴的直径的号数2 在中央的平衡块上，从右到左有6个位分别代表1到6个连杆轴颈的直径的号数主轴承号=主轴孔+主轴颈号连杆轴承号=连杆大头孔数+连杆轴颈号项目数量零件编号零件名称分组号3装配名称主轴承号和连杆轴承号的选择关键项工艺编号总装工艺卡共1页第1页工序号操作容工具和设备1安装之前要清洗油孔和螺丝孔（用压缩空气）。

把缸体正直平放。

安装主轴承，有油槽并且带油孔的安装轴承必须安装在轴承座孔中，主轴承必须正确安装，如果安装错误，可能堵住油孔，造成曲轴烧坏。

轴承安装好后，在每个轴承上涂一层机油。

2装曲轴，主轴承安装好，把曲轴放在缸体上，安放时应小心谨慎，接下来安装止推轴承，油槽面的方向，在前面的朝前方，在后面的止推轴承油槽面朝后方。

项目数量零件编号零件名称分组号安装时应根据主轴承盖上原来所到的记号，按照1到7 的顺序装好，并保证主轴承盖上向前的记号，朝向发动机前方，然后按照双中间到两边的原则，分两次到三次，将主轴承盖螺栓上紧到规定的扭矩。

3装配名称曲轴的安装过程关键项工艺编号总装工艺卡共1页第1页工序号操作容工具和设备1先把衬套用压力机压在连杆小头然后将活塞和连杆置于油中加热60~80摄氏度，取出后迅速擦净座孔，在衬套涂上一层润滑油，把连杆小头放入到活塞，把活塞销插入活塞，并用橡胶锤轻轻的敲击，直至配合到位，再装入挡圈。

2 安装时注意活塞的向前记号和连杆的向前记号都指向发动机前方。

在安装活塞之前要确认活塞和气缸套筒之间的间歇，选择适当厚度的厚薄规，放入气缸筒里面，然后插入活塞，这时活塞感到略微有阻力，说明间歇比较恰当，接下来判断活塞环在安装状态时的开口间歇应在规定的围，将活塞环顶入气缸套筒，用厚薄规测量其开口端的间歇，确定符合规定。
