模具零件公差标准与表面粗糙度规范20160607

模具零件公差标准及表面粗糙度规范————————————————————————————————作者: ————————————————————————————————日期:ﻩ文件類別三階文件生效日期模具零件公差標准及表面粗糙度規范會簽部門部門名稱簽認部門名稱簽認□ 工程中心□烤漆□ 總管理處□組立□ 品客□資材□ 業務□采購□ 生技□ 稽核室□ 塑膠□ 研發□ 塑模□ 沖壓□ 沖模核准管理者代表審核經辦主管制定版次變更履歷頁次/章節發行日期修訂前修訂后二增加拋光等級與放電深度規范４、5頁附錄二.模具零件公差標准及表面粗糙度規范一．公差對照表零件類型尺寸類型公差規格尺寸類型公差規格尺寸類型公差規格模板開框尺寸0~300MM＋0.02 -０.02開框尺寸３01~570MM+0.03-０．03開框深度－0-0.05深度垂直度100：0.0３長寬垂直度１00：0.０1輔助定位器開框＋０.０ 2+0斜導柱裝配孔+0.04+0.02拉料針與剝料板配合孔+0．02＋0.01頂針沉頭＋０.0３+０有斜頂結構的模板公模板厚＋0．０ 5+0下頂針板厚+0.05+0模腳高度+0．05＋0有熱澆道的模板母模板厚＋０.05+０流道托板厚－０-0.０5模仁長寬尺寸0~30０ＭM＋０.03+0長寬尺寸301~５70MM+0.１+0模仁厚度+0.3 ＋０.１模仁靠破凹面+0.０15＋0模仁靠破凸面-0－0.015入子長寬尺寸-０-0.01模仁插破凹面＋0.０15+０模仁插破凸面-0-0.０１5頂針孔+0.０ 2+0.０1入子孔＋0.02＋０.01斜頂孔+０.02+0.01滑塊T扣高度-0.0２-0．０4壓條寬度-0.０ 2-0.0３斜頂斜頂本體尺寸-０-０.01Ｔ扣高度-0.01-０.02耐磨板耐磨板長寬-0.2-0.３耐磨板高度+０． 1+0.05滑塊束塊定位段長寬-0.04-0．02高度尺寸＋0．６＋0.5斜頂導板斜頂導板長寬-0-0.02高度尺寸-0．０ 5-0．１斜頂孔+0．0２+0.01斜頂滑座斜頂滑座長寬-0.02－0.04高度尺寸＋0.2+０.1T槽高度+0.02+０.01拉杆，頂針，螺絲過孔直徑+0.１-0.1x. ＋0.02５－０．０２5 x．°+0.5°－0.5°．x +0.10－0．１0 .x°+0.1°-０.1°.xx +０．0１-0.01 .xx°+0.0５°-0．05°.xxx +0.00５－0.005二．零件表面粗造度遵照以下表面粗糙度要求，詳細要求見圖面說明:零件類型表面類型表面粗造度表面類型表面粗造度表面類型表面粗造度模板模胚外有面3．2ａ開框3．２a 過孔６.3ａ鉸孔 1.６ａ模仁外六面 1.6a 型腔面 1.6a 靠破，插破面 3.２a頂針孔 1.6a 入子孔３．2a 斜頂孔 1.６a 滑塊滑配面0．８ａ型腔面１.6a 其它面 3.２ａ斜頂滑配面０.8a 型腔面1．6a 其它面 3.2a耐磨板滑配面０.8a 其它面３.2a束塊熱處理零件表面0.8a非熱處理零件表面3.2a放電深度與拋光對照表：項目參數對比拋光等級2００＃４０0＃６00# 8０0# 10０0# １20０# 1５0０# 鏡面放電要求27 27 ２4 24 21 2１1８12或鏡面放電三．模具型腔拋光規范零件分類(表面要求及產品材質）注釋拋光要求備註客戶要求依圖面依圖面其余依以下標准外觀面一級外觀面產品最外層面,觸摸面,噴漆面1000#～１200#熱處理材料可采用更高拋光等級二級外觀面內裝件表面、翻轉面、滑配面600#~10０0#內裝面一級內裝面通風面、需拆裝之零件內面40０#~８00#導風管采用高的拋光等級二級內裝面非以上規定不超過200# 以去除刀紋或放電紋為准透明類需透光之表面1200#以上拋亮面預硬鋼不可超過12００# 玻纖類含玻纖材料的模面最低要求100０#Rib 所有加強筋６00#~１00０＃根據RIB的深度而定咬花需咬花的模面最低要求6０0#，比對備注欄咬花與拋光級別對照表TEXTURE DEEP. 拋光MT11000 0.01 1000#MT11010 0.025 600#MT11020 0.038 600#MT11030 0.051 800#MT11040 0.076 1000#MT11050 0.114 1000# 鏡面客戶要求3000＃以上流道進膠系統800#~120０＃流道越小拋光等級越高800600120150200鏡四.零件標注范例:1.斜梢標注規范7０``1范例一范例二范例三2.斜頂導板標注規范３.耐磨板標注規范4.斜頂滑座標注規范5．斜梢連接杆標注規范6.斜梢頂杆標注規范圓形頂杆方形頂杆7．頂針類標注規范圖1司笥圖2扁頂針R1圖3 直身頂針圖4 頂杆圖5 頂塊８．中央導軌標注規范(１）中央導軌兩面加有斜度形式(2）中央導軌兩面成直邊形式9.滑塊座標注規范圖1圖2１0.壓條標注規范（1)普通壓條的標注規范(2)”7”字形壓條的標注規范11.滑塊束塊標注規范圖１圖２圖31２.斜撐梢標注規范圖1拔杆圖2 斜撐梢五．裝配孔加工公差范例:1. 頂針類適用圖1 直身頂針孔圖2 有托頂針孔圖2扁頂針孔2．鑲針適用３.日期章組件適用4.TS排氣元件適用5．斜導柱適用圖圖2 螺絲安裝型斜導柱適用圖3 方形斜導柱適用６．楔緊塊適用圖1 帶肩型楔緊塊適用圖2 嵌入型楔緊塊適用7.帶斜導柱孔型斜楔適用圖1圖2圖38.滑塊壓條適用圖1無導槽型壓條適用圖２導槽型壓條適用(導槽高5~8mm）圖2導槽型壓條適用(導槽高15mm)9.滑塊導軌適用圖1 中心導軌適用圖2 雙導槽型導軌適用10.澆口套適用圖1 螺栓型澆口套適用圖2 JIS_A型澆口套適用圖３螺栓型錐面澆口套適用11.拉料銷適用圖1圖2 12.精定位適用圖１錐面精定位銷組件適用圖2 錐面精定位塊組件適用圖3精定位塊組件適用。

模具零件的公差配合、形位公差及表面粗糙度要求模具零件的公差配合、形位公差及表面粗糙度要求2010-01-27 09:04:53| 分类：默认分类| 标签：|字号大中小订阅模具零件的公差配合、形位公差及表面粗糙度要求设计模具时，应根据模具零件的功能和固定方式及配合要求的不同，合理选用其公差配合、形位公差及表面粗糙度。

否则，将不仅直接影响模具的正常工作和冲压件的质量，而且也影响模具的使用寿命和制造成本。

一、模具零件的公差配合要求模具零件的公差配合分为过盈配合、过渡配合及间隙配合三种。

过盈配合用于模具工作时其零件之间没有相对运动且又不经常拆装的零件，如导柱、导套与模板的配合；过渡配合用于模具工作时其零件之间没有相对运动但需要经常拆装的零件，如压入式凸模与固定板的配合；间隙配合用于模具工作时需要相对运动的零件，如导柱与导套之间的配合等。

模具中常用零件的公差配合见下表。

二、模具零件的形公差形位公差是形状和位置公差的简称，它包括直线度、平面度、圆柱度、平行度、垂直度、同轴度、对称度及圆跳动公差等多种。

根据模具零件的技术要求，应合理选用其形位公差的种类及数值。

模具零件中常用的形位公差有平行度、垂直度、同轴度、圆柱度及圆跳动公差等，现分述如下：1、平行度公差模板、凹模板、垫板、固定板、导板、卸料板、压边圈等板类零件的两平面应有平行度要求，一般可按下表选取。

注：1.基本尺寸是指被测表面的最大长度尺寸和最大宽度尺寸。

2.滚动式导柱模架的模座平行度公差采用公差等级4级。

2.垂直度公差矩形、圆形凹模板的直角面，凸、凹模（或凸凹模）固定板安装孔的轴线与其基准面，模板上模柄（压入式模柄）安装孔的轴线与其基准面，一般均应有垂直度要求，可按下表的垂直度公差选取。

而上、下模板的导柱、导套安装孔的轴线与其基准面的垂直度公差，应按如下规定：安装滑动式导柱、导套时取为0.01：100；安装滚动式导柱、导套时取为0.005：100。

>25~40>40~63>63~100>100~160>160~250>250~400公差等级5公差值0.0100.0120.0150.0200.0250.030注：1.基本尺寸是指被测零件的短边长度。

附錄二.模具零件公差標准及表面粗糙度規范一．公差對照表二．零件表面粗造度遵照以下表面粗糙度要求，詳細要求見圖面說明：束塊熱處理零件表面0.8a非熱處理零件表面3.2a放電深度與拋光對照表：項目參數對比拋光等級200#400#600#800#1000#1200#1500#鏡面放電要求2727242421211812或鏡面放電三．模具型腔拋光規范零件分類（表面要求及產品材質）注釋拋光要求備註客戶要求依圖面依圖面其余依以下標准外觀面一級外觀面產品最外層面，觸摸面，噴漆面1000#~1200#熱處理材料可采用更高拋光等級二級外觀面內裝件表面、翻轉面、滑配面600#~1000#內裝面一級內裝面通風面、需拆裝之零件內面400#~800#導風管采用高的拋光等級二級內裝面非以上規定 不超過200# 以去除刀紋或放電紋為准 透明類 需透光之表面 1200#以上拋亮面 預硬鋼不可超過1200#玻纖類 含玻纖材料的模面 最低要求1000#Rib所有加強筋600#~1000#根據RIB 的深度而定咬花 需咬花的模面最低要求600#，比對備注欄咬花與拋光級別對照表 TEXTUREDEEP. 拋光 MT11000 0.01 1000# MT11010 0.025 600# MT11020 0.038 600# MT11030 0.051 800# MT11040 0.076 1000# MT110500.1141000#鏡面 客戶要求 3000#以上流道進膠系統800#~1200#流道越小拋光等級越高四．零件標注范例： 1.斜梢標注規范800# 600# 1200# 1500# 2000#鏡面70``1范例一范例二范例三2.斜頂導板標注規范3.耐磨板標注規范4.斜頂滑座標注規范5.斜梢連接杆標注規范6.斜梢頂杆標注規范圓形頂杆方形頂杆7.頂針類標注規范圖1司笥圖2扁頂針圖3 直身頂針圖4 頂杆圖5 頂塊8.中央導軌標注規范(1) 中央導軌兩面加有斜度形式 (2) 中央導軌兩面成直邊形式9.滑塊座標注規范圖1圖210.壓條標注規范(1)普通壓條的標注規范(2)”7”字形壓條的標注規范11.滑塊束塊標注規范圖1 圖212.斜撐梢標注規范圖1 拔杆圖2 斜撐梢五．裝配孔加工公差范例：1. 頂針類適用圖1 直身頂針孔圖2 有托頂針孔圖2 扁頂針孔 2.鑲針適用3.日期章組件適用4.TS排氣元件適用5.斜導柱適用圖2 螺絲安裝型斜導柱適用圖3 方形斜導柱適用6.楔緊塊適用圖1圖1 帶肩型楔緊塊適用圖2 嵌入型楔緊塊適用7. 帶斜導柱孔型斜楔適用圖1圖2圖38.滑塊壓條適用圖1 無導槽型壓條適用圖2導槽型壓條適用(導槽高5~8mm)圖2導槽型壓條適用(導槽高15mm)9.滑塊導軌適用圖1 中心導軌適用圖2 雙導槽型導軌適用 10.澆口套適用圖1 螺栓型澆口套適用圖2 JIS_A型澆口套適用圖3 螺栓型錐面澆口套適用11.拉料銷適用圖1 圖2 12.精定位適用圖1 錐面精定位銷組件適用圖2 錐面精定位塊組件適用 圖3精定位塊組件適用（注：文档可能无法思考全面，请浏览后下载，供参考。

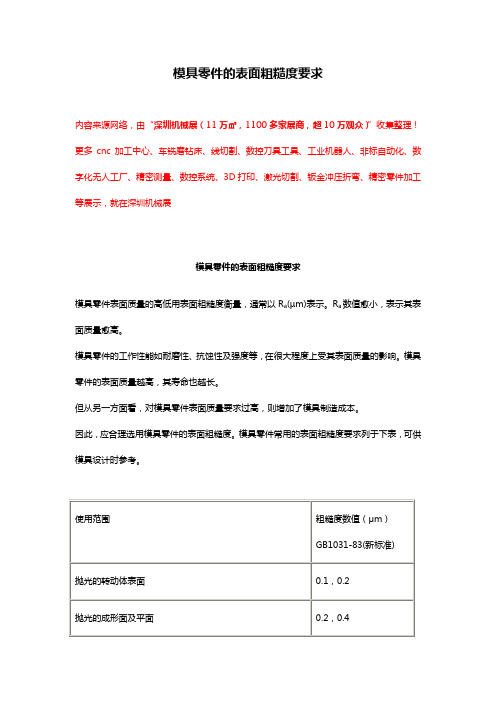

模具零件的表面粗糙度要求
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展
模具零件的表面粗糙度要求
模具零件表面质量的高低用表面粗糙度衡量，通常以R a(µm)表示。

R a数值愈小，表示其表面质量愈高。

模具零件的工作性能如耐磨性、抗蚀性及强度等，在很大程度上受其表面质量的影响。

模具零件的表面质量越高，其寿命也越长。

但从另一方面看，对模具零件表面质量要求过高，则增加了模具制造成本。

因此，应合理选用模具零件的表面粗糙度。

模具零件常用的表面粗糙度要求列于下表，可供模具设计时参考。

等展示，就在深圳机械展。

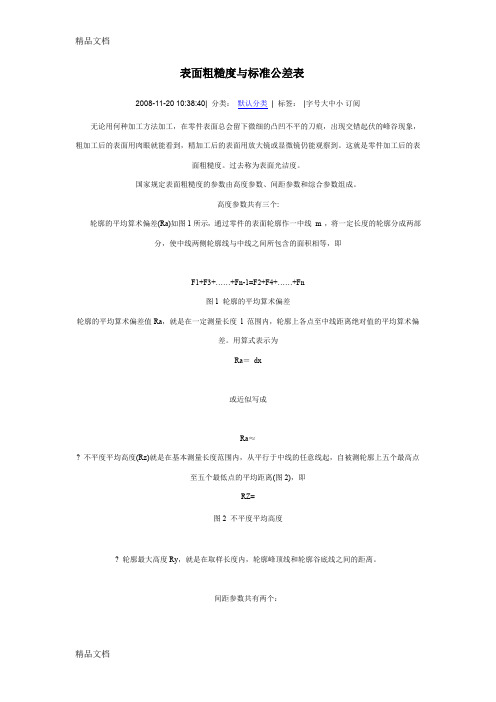

表面粗糙度与标准公差表
2008-11-20 10:38:40| 分类：默认分类| 标签：|字号大中小订阅无论用何种加工方法加工，在零件表面总会留下微细的凸凹不平的刀痕，出现交错起伏的峰谷现象，粗加工后的表面用肉眼就能看到，精加工后的表面用放大镜或显微镜仍能观察到。

这就是零件加工后的表
面粗糙度。

过去称为表面光洁度。

国家规定表面粗糙度的参数由高度参数、间距参数和综合参数组成。

高度参数共有三个:
轮廓的平均算术偏差(Ra)如图1所示，通过零件的表面轮廓作一中线m ，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，即
F1+F3+……+Fn-1=F2+F4+……+Fn
图1 轮廓的平均算术偏差
轮廓的平均算术偏差值Ra，就是在一定测量长度l 范围内，轮廓上各点至中线距离绝对值的平均算术偏
差。

用算式表示为
Ra＝dx
或近似写成
Ra≈
? 不平度平均高度(Rz)就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点
至五个最低点的平均距离(图2)，即
RZ=
图2 不平度平均高度
? 轮廓最大高度Ry，就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。

间距参数共有两个：
根据国际标准，以下为基本尺寸0-500mm, 4-18级精度标准公差表。

附錄二.模具零件公差標准及表面粗糙度規范一．公差對照表.xxx +0.005-0.005二．零件表面粗造度遵照以下表面粗糙度要求，詳細要求見圖面說明：零件類型表面類型表面粗造度表面類型表面粗造度表面類型表面粗造度模板模胚外有面 3.2a 開框 3.2a 過孔 6.3a鉸孔 1.6a模仁外六面 1.6a 型腔面 1.6a 靠破，插破面 3.2a頂針孔 1.6a 入子孔 3.2a 斜頂孔 1.6a 滑塊滑配面0.8a 型腔面 1.6a 其它面 3.2a斜頂滑配面0.8a 型腔面 1.6a 其它面 3.2a耐磨板滑配面0.8a 其它面 3.2a束塊熱處理零件表面0.8a非熱處理零件表面3.2a放電深度與拋光對照表：項目參數對比拋光等級200# 400# 600# 800# 1000# 1200# 1500# 鏡面三．模具型腔拋光規范四．零件標注范例： 1.斜梢標注規范70``1范例一800# 600# 1200# 1500# 2000#鏡面范例二范例三2.斜頂導板標注規范3.耐磨板標注規范4.斜頂滑座標注規范5.斜梢連接杆標注規范6.斜梢頂杆標注規范圓形頂杆方形頂杆7.頂針類標注規范圖1司笥 圖2扁頂針圖3 直身頂針圖4 頂杆圖5 頂塊8.中央導軌標注規范(1) 中央導軌兩面加有斜度形式(2) 中央導軌兩面成直邊形式9.滑塊座標注規范圖1圖210.壓條標注規范(1)普通壓條的標注規范(2)”7”字形壓條的標注規范11.滑塊束塊標注規范圖1 圖2圖312.斜撐梢標注規范圖1 拔杆圖2 斜撐梢五．裝配孔加工公差范例：1. 頂針類適用圖1 直身頂針孔圖2 有托頂針孔圖2 扁頂針孔2.鑲針適用3.日期章組件適用4.TS排氣元件適用5.斜導柱適用圖2 螺絲安裝型斜導柱適用圖3 方形斜導柱適用6.楔緊塊適用圖1圖1 帶肩型楔緊塊適用圖2 嵌入型楔緊塊適用7. 帶斜導柱孔型斜楔適用圖1圖2圖38.滑塊壓條適用圖1 無導槽型壓條適用圖2導槽型壓條適用(導槽高5~8mm)圖2導槽型壓條適用(導槽高15mm) 9.滑塊導軌適用圖1 中心導軌適用圖2 雙導槽型導軌適用10.澆口套適用圖1 螺栓型澆口套適用圖2 JIS_A型澆口套適用圖3 螺栓型錐面澆口套適用11.拉料銷適用圖1 圖212.精定位適用圖1 錐面精定位銷組件適用圖2 錐面精定位塊組件適用圖3精定位塊組件適用。

冲压模具零件的表面粗糙度和配合要求
模具是工业生产的基础工艺装备，被称为“工业之母”。

作为国民经济的基础行业，模具涉及机械、汽车、轻工、电子、化工、冶金、建材等各个行业，应用范围十分广泛。

本期介绍模具相关知识及案例。

一、模具零件的表面粗糙度
模具零件由于工作条件的不同，需要有不同的表面粗糙度。

比如拉深凹模应该有较光洁的表面，以保证材料在变形时能充分地流动；而拉深凸模则应保持有较粗糙的表面，使得材料在变形过程中不致引起严重的变薄。

如下表所列为冲模不同零件工作表面时所推荐的表面粗糙度值。

二、模具零件的加工精度和配合要求
模具零件的相互配合关系到模具的制造精度，并直接影响到冲件的质量和尺寸精度。

下表为模具零件的加工精度以及其相互之间的配合要。

模具尺寸和制造公差模具型腔和型芯的加工尺寸除了通过D=M(1+S)公式计算基本尺寸之外，还有一个加工公差的问题。

按照惯例，模具的加工公差为塑件公差的1/3。

但由於塑料收缩率范围和稳定性各有差异，首先必须合理化确定不同塑料所成形塑件的尺寸公差。

即由收缩率范围较大或收缩率稳定较差塑料成形塑件的尺寸公差应取得大一些。

否则就可能出现大量尺寸超差的废品。

为此，各国对塑料件的尺寸公差专门制订了国家标准或行业标准。

中国也曾制订了部级专业标准。

但大都无相应的模具型腔的尺寸公差。

德国国家标准中专门制订了塑件尺寸公差的DIN16901标准及相应的模具型腔尺寸公差的DIN16749标准。

此标准在世界上具有较大的影响，因而可供塑料模具行业参考。

关於塑件的尺寸公差和允许偏差为了合理地确定不同收缩特性材料所成形塑件的尺寸公差，让标准引入了成形收缩差△VS这一概念。

△VS＝VSR_VST(4)式中：VS－成形收缩差VSR－熔料流动方向的成形收缩率VST－与熔料流动垂直方向的成形收缩率。

根据塑料△VS值，将各种塑料的收缩特性分为4个组。

△VS值最小的组是高精度组，以此类推，△VS值最大的组为低精度组。

并按照基本尺寸编制了精密技术、110、120、130、140、150和160公差组。

并规定，用收缩特性最稳定的塑料成形塑件的尺寸公差可选用110、120和130组。

用收缩特性中等稳定的塑料成形塑件的尺寸公差选用120、130和140。

如果用这类塑料成形塑件的尺寸公差选用110组时，即可能出大量尺寸超差塑件。

用收缩特性较差的塑料成形塑件的尺寸公差选用130、140和150组。

用收缩特性最差的塑料成形塑件的尺寸公差选用140、150和160组。

在使用此公差表时，还需注意以下各点。

表中的一般公差用於不注明公差的尺寸公差。

直接标注偏差的公差是用於对塑件尺寸标注公差的公差带。

其上、下偏差可设计人员自行确定。

例如公差带为0.8mm，则可以选用以下各种上、下偏差构成。
