给水用聚乙烯管材产品使用说明书

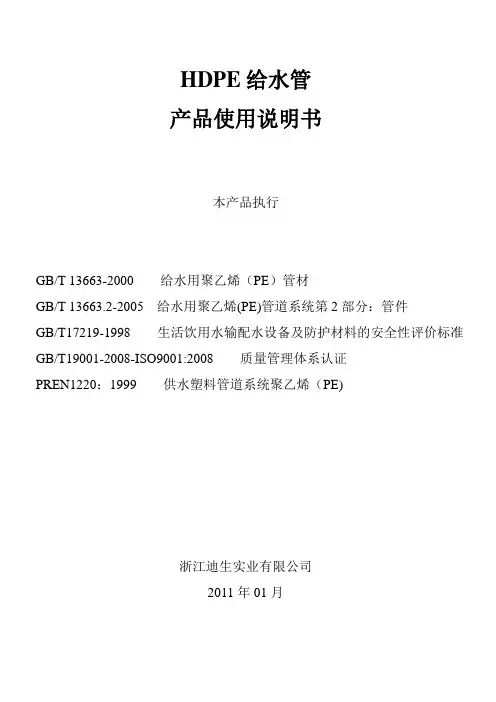

HDPE给水管产品使用说明书本产品执行GB/T 13663-2000 给水用聚乙烯（PE）管材GB/T 13663.2-2005 给水用聚乙烯(PE)管道系统第2部分：管件GB/T17219-1998 生活饮用水输配水设备及防护材料的安全性评价标准GB/T19001-2008-ISO9001:2008 质量管理体系认证PREN1220：1999 供水塑料管道系统聚乙烯（PE)浙江迪生实业有限公司2011年01月HDPE给水管使用说明书一、产品介绍“迪生牌”给水用聚乙烯管材、管件以高密度聚乙烯为主要原材料，采用先进设备生产。

适用于20-800mm、工作压力不大于1.6Mpa的液体介质管道。

如给水、化工管道，矿浆输送等领域。

“迪生牌”给水用聚乙烯管材、管件具有优良的物理力学性能，达到或超过GB/T13663-2000《给水用聚乙烯（）管材》标准。

如抗冲击性能优异；耐低温性能好，低温脆化温度可达-70℃；化学稳定性好，耐各种酸、碱、盐腐蚀；韧性好、耐扭曲、抗地震等。

“迪生牌”给水用聚乙烯管材、管件无污染、生态、环保，达到或超过《生活用水、输配水设备及防护材料的安全性能评价》。

在生产过程中不添加任何有毒助剂，管道内壁光滑，不结垢，不滋生细菌。

生产、连接、施工技术成熟。

根据其独特的物理力学性能，采取热熔连接，或法兰托连接方式，韧性高，连接可靠，施工方便，因而安全系数高，管网漏水率低。

“迪生牌”给水用聚乙烯管材、管件技术成熟，材质优良，性价比高，使用寿命长达50年以上，具有卓越的环境、经济和社会效益。

二、聚乙烯（PE）管道的优越性能1、良好的卫生性能聚乙烯（PE）管材材质无毒，属绿色建材，ISO标准定级聚乙烯材料为0级（最低级）不生霉材料，与其它常用塑料材料相比，聚乙烯的耐霉菌性能要高得多，不滋生细菌，无二次污染；耐腐蚀，长期使用亦不积垢。

符合GB/T17219-1998安全性评价规定，可有效提高管网水质。

先锋塑业科技发展产品使用说明书给水用聚乙烯（PE）管材产品使用说明书一、概述一）、产品特点1、连接方便，施工简单，方法多样：PE管管体轻，搬运方便，焊接容易，焊接口少。

当管线较长时使用盘管敷设（一般指管径小于63毫米）PE管要求远比钢管要求低。

另外，可采用管沉入的方法在水底铺设，大大降低施工难度和工程费用。

2、使用寿命长，耐腐蚀性强。

PE管材具有很强的耐腐蚀性，聚乙烯为惰性材料，可耐酸碱腐蚀、其本身就是极好的防腐材料，一般的土壤、酸碱等因素都不会使管材腐蚀损坏。

使用寿命一般为50年。

3、流通能力大，管壁光洁度高，不易结垢。

PE管壁光滑，不结垢。

其表面当量绝对粗糙比值是钢的1/20，相同管径、相同长度、相同压力下的PE管其流通能力要比钢管大30%左右，因此经济优势明显。

与金属管道相比，PE管道可减少工程投资口径管材，可进一步降低工程造价。

4、重量轻、施工方便。

管材重量轻，只有钢管的1/7，是玻璃钢管的1/2，寿命却是钢管的4～5倍，运输、安装便捷，能大大降低工人的劳动强度，提高工作效率。

5、较好韧性和挠曲性：高韧性管材，其断裂伸长率达到350%以上，对基础不均匀沉降和错位的适应能力强，抗震性好。

6、强度大、耐冲击，机械性能优越。

管材使用的PE树脂，抗老化性能好，不易脆化，有韧性，能吸收冲击能，安装时受地形沉降影响小。

7、密封性好：PE管本身采用熔接连接，本质上保证了接口材质结构与管体本身的同一性，实现了接头与管材的一体化。

其接口的抗拉强度与爆破强度均高于管材本体，可有效抵抗压力产生的环向应力和轴应力。

因此，与橡胶圈类接头或其他机械接头相比，不相存在接头扭曲造成的泄露危险，密封性能十分良好。

8、抗应力裂性好：PE管具有低的缺口敏感性，高抗剪切强度及优异的抗痕能力，耐环境应力性非常突出。

9、低温抗冲击性好：聚乙烯的低温脆化温度极低，可在－20～40℃温度围安全使用。

冬季施工时，因材料抗冲击性好，不会发生管子脆裂。

给水用聚乙烯（P日管材2011-11-30 发布2012-01-01 实施内蒙古正瑞管业有限责任公司发布本标准非等效采用国际标准ISO 4427 : 1996 «供水用聚乙烯管材规范》。

本标准与ISO 4427 : 1996的主要差异为：1. 本标准仅包含PE63 PE8Q PE10附料制造的管材，不包括由PE32 PE40M料制造的管材；2. 本标准增加了定义一章；3. 对管材的性能要求，增加了“断裂伸长率”项目；4. 增加了“检验规则” 一章；本标准与GB/T 13663-1992〈〈给水用高密度聚乙烯（PE）管材》未采用国际标准制定。

自本标准实施之日起，同时代替GB/T 13663-1992 。

本标准的附录A为提示的附录。

本标准由国家轻工业局提出。

本标准由全国塑料制品标准化技术委员会归口。

本标准起草单位：山东胜利股份有限公司塑胶事业部；参加起草单位：齐鲁石油化工股份有限公司树脂研究所、北京雪花电器集团公司北京市塑料制品厂、北京市市政工程设计研究总院本标准主要起草人：孙逊谢建玲冯新书李养利刘雨生1范围本标准规定了用聚乙烯树脂为主要原料的材料， 经挤出成型的给水用聚乙烯管材（以下简称“管材”）的产品规格、技术要求、试验方法、检验规则、标志、包装、运输、贮存。

本标准还规定了原料的基本 性能要求，包括分类体系。

本标准适用于用PE10附料（见4.1 ）制造的给水用管材。

管材的公称压力为0.32MPa 〜1.6MPa ，公称 夕卜径为16m 叶1 000 mm 。

本标准规定的管材适用于温度不超过 40C , 一般用途的压力输水，以及饮用水的输送。

2规范性引用文件塑料管材尺寸测量方法 （eqv ISO 3126:1974）聚乙烯管材和管件炭黑含量的测定 （热失重法）（neq ISO 6964 : 1986） 生活饮用水输配水设备及防护材料的安全性评价标准 聚乙烯管材与管件热稳定性试验方法（eqv ISO/TR 10837:1991 ）聚烯烧管材、管件和混配料中颜料及炭黑分散的测定方法 （neq ISO/DIS 塑料管道系统用外推法对热塑性塑料管材长期静液压强度的测定3定义、符号和缩略语本标准采用下列定义、符号和缩略语。

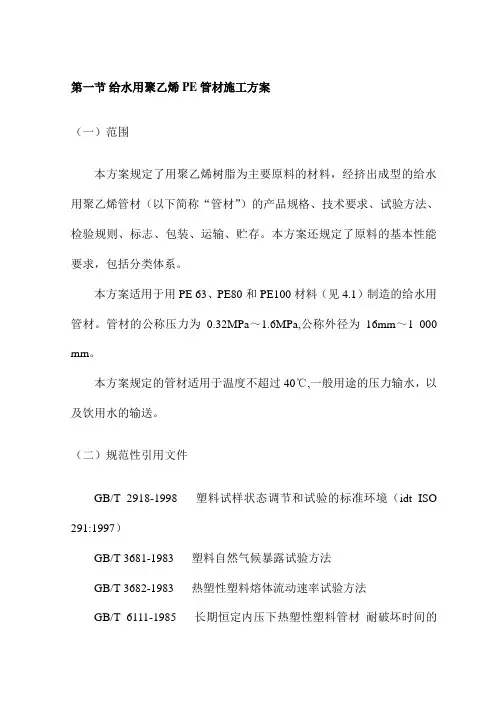

第一节给水用聚乙烯PE管材施工方案（一）范围本方案规定了用聚乙烯树脂为主要原料的材料，经挤出成型的给水用聚乙烯管材（以下简称“管材”）的产品规格、技术要求、试验方法、检验规则、标志、包装、运输、贮存。

本方案还规定了原料的基本性能要求，包括分类体系。

本方案适用于用PE 63、PE80和PE100材料（见4.1）制造的给水用管材。

管材的公称压力为0.32MPa～1.6MPa,公称外径为16mm～1 000 mm。

本方案规定的管材适用于温度不超过40℃,一般用途的压力输水，以及饮用水的输送。

（二）规范性引用文件GB/T 2918-1998 塑料试样状态调节和试验的标准环境（idt ISO 291:1997）GB/T 3681-1983 塑料自然气候暴露试验方法GB/T 3682-1983 热塑性塑料熔体流动速率试验方法GB/T 6111-1985 长期恒定内压下热塑性塑料管材耐破坏时间的测定方法（eqv ISO/DP 1167:1978）GB/T 6671.2-1986 聚乙烯（PE）管材纵向回缩率的测定（idt ISO 2506:1981）GB/T 8804.2-1988 热塑性塑料管材拉伸性能试验方法聚烯烃管材（eqv ISO/DIS 3504-2）GB/T 8806-1988 塑料管材尺寸测量方法(eqv ISO 3126:1974)GB/T 13021-1991 聚乙烯管材和管件炭黑含量的测定（热失重法）（neq ISO 6964：1986）GB/T 17219-1998 生活饮用水输配水设备及防护材料的安全性评价标准GB/T 17391-1998 聚乙烯管材与管件热稳定性试验方法（eqv ISO/TR 10837:1991）GB/T 18251-2000 聚烯烃管材、管件和混配料中颜料及炭黑分散的测定方法(neq ISO/DIS 18553:1999)GB/T 18252-2000 塑料管道系统用外推法对热塑性塑料管材长期静液压强度的测定（三）定义、符号和缩略语本方案采用下列定义、符号和缩略语。

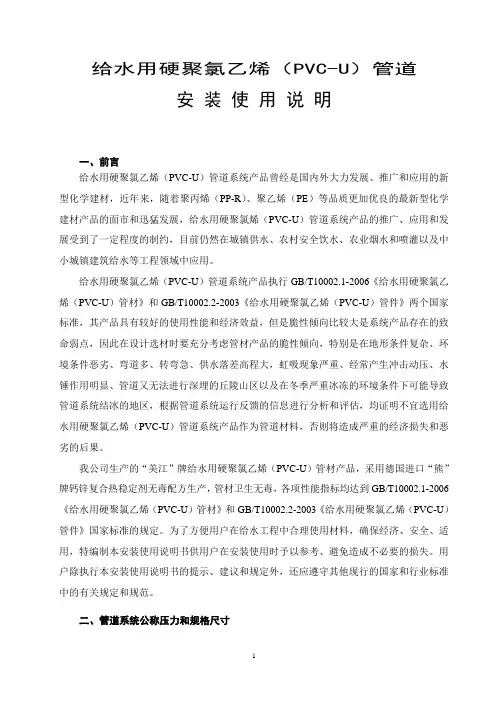

给水用硬聚氯乙烯（PVC-U）管道安装使用说明一、前言给水用硬聚氯乙烯（PVC-U）管道系统产品曾经是国内外大力发展、推广和应用的新型化学建材，近年来，随着聚丙烯（PP-R）、聚乙烯（PE）等品质更加优良的最新型化学建材产品的面市和迅猛发展，给水用硬聚氯烯（PVC-U）管道系统产品的推广、应用和发展受到了一定程度的制约，目前仍然在城镇供水、农村安全饮水、农业烟水和喷灌以及中小城镇建筑给水等工程领域中应用。

给水用硬聚氯乙烯（PVC-U）管道系统产品执行GB/T10002.1-2006《给水用硬聚氯乙烯（PVC-U）管材》和GB/T10002.2-2003《给水用硬聚氯乙烯（PVC-U）管件》两个国家标准，其产品具有较好的使用性能和经济效益，但是脆性倾向比较大是系统产品存在的致命弱点，因此在设计选材时要充分考虑管材产品的脆性倾向，特别是在地形条件复杂、环境条件恶劣、弯道多、转弯急、供水落差高程大，虹吸现象严重、经常产生冲击动压、水锤作用明显、管道又无法进行深埋的丘陵山区以及在冬季严重冰冻的环境条件下可能导致管道系统结冰的地区，根据管道系统运行反馈的信息进行分析和评估，均证明不宜选用给水用硬聚氯乙烯（PVC-U）管道系统产品作为管道材料，否则将造成严重的经济损失和恶劣的后果。

我公司生产的“美江”牌给水用硬聚氯乙烯（PVC-U）管材产品，采用德国进口“熊”牌钙锌复合热稳定剂无毒配方生产，管材卫生无毒，各项性能指标均达到GB/T10002.1-2006《给水用硬聚氯乙烯（PVC-U）管材》和GB/T10002.2-2003《给水用硬聚氯乙烯（PVC-U）管件》国家标准的规定。

为了方便用户在给水工程中合理使用材料，确保经济、安全、适用，特编制本安装使用说明书供用户在安装使用时予以参考、避免造成不必要的损失。

用户除执行本安装使用说明书的提示、建议和规定外，还应遵守其他现行的国家和行业标准中的有关规定和规范。

二、管道系统公称压力和规格尺寸①管材产品公称压力、规格尺寸及不圆度见表1。

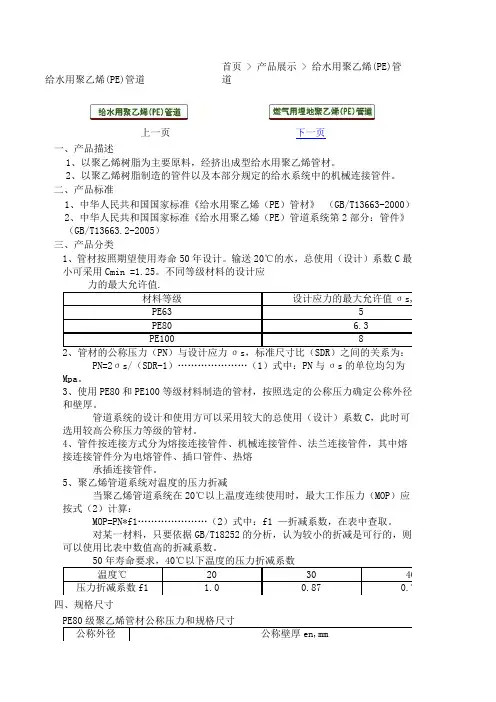

给水用聚乙烯(PE)管道首页 > 产品展示 > 给水用聚乙烯(PE)管道上一页下一页一、产品描述1、以聚乙烯树脂为主要原料，经挤出成型给水用聚乙烯管材。

2、以聚乙烯树脂制造的管件以及本部分规定的给水系统中的机械连接管件。

二、产品标准1、中华人民共和国国家标准《给水用聚乙烯（PE）管材》（GB/T13663-2000）2、中华人民共和国国家标准《给水用聚乙烯（PE）管道系统第2部分：管件》（GB/T13663.2-2005）三、产品分类1、管材按照期望使用寿命50年设计。

输送20℃的水，总使用（设计）系数C最小可采用Cmin =1.25。

不同等级材料的设计应材料等级设计应力的最大允许值σs,MpPE63 5PE80 6.3PE100 8PN=2σs/（SDR-1）…………………（1）式中：PN与σs的单位均匀为Mpa。

3、使用PE80和PE100等级材料制造的管材，按照选定的公称压力确定公称外径和壁厚。

管道系统的设计和使用方可以采用较大的总使用（设计）系数C，此时可选用较高公称压力等级的管材。

4、管件按连接方式分为熔接连接管件、机械连接管件、法兰连接管件，其中熔接连接管件分为电熔管件、插口管件、热熔承插连接管件。

5、聚乙烯管道系统对温度的压力折减当聚乙烯管道系统在20℃以上温度连续使用时，最大工作压力（MOP）应按式（2）计算：MOP=PN*f1…………………（2）式中：f1 —折减系数，在表中查取。

对某一材料，只要依据GB/T18252的分析，认为较小的折减是可行的，则可以使用比表中数值高的折减系数。

温度℃20 30 40 压力折减系数f1 1.0 0.87 0.74 四、规格尺寸公称外径公称壁厚en,mm标准要求。

2、耐低温：聚乙烯的低温脆化温度为（-70℃），一般条件下施工不必采取特殊保护措施，冬季施工方便。

抗冲击性能好，不会发生管子脆裂。

3、耐腐蚀性、不结垢：PE分子没有极性，化学稳定性好，除少数强氧化剂外，大多数化学介质对其不起破坏作用。

—
—
—
—
4.7
4.5
8.9
5.4
6.7
SDR11
1.60 3.0 3.7 4.6 5.8 6.8 8.2
110
4.2
5.3
6.6
8.1
10.0
160
6.2
7.7
9.5
11.8
14.6
200
7.7
9.6
11.9
14.7
18.2
(250)
9.6
11.9
14.8
18.4
22.7
315
12.1
15.0
18.7
3.4、利用管材的柔性进行弯曲铺设时，管道弯曲半径应满足表 4 的规定。
表 4 管道允许弯曲半径
管道公称外径 dn，mm
管道允许弯曲半径 R，mm
dn≤50
40 dn
50＜dn≤160
70 dn
160 以上
100 dn
3.5、管材在连接时可使用热熔焊机或电熔焊机，严格按提供的操作规程和
工艺参数进行热熔或电熔连接。铺设时按规定进行，不得将管材露天铺设。

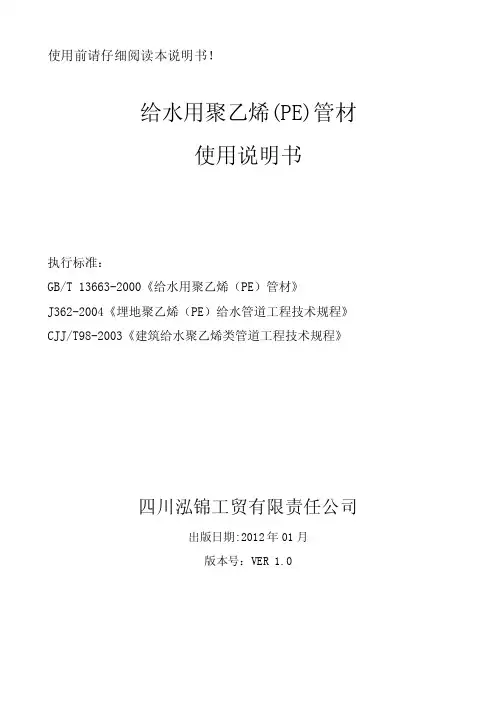

使用前请仔细阅读本说明书！
给水用聚乙烯(PE)管材 使用说明书
执行标准： GB/T 13663-2000《给水用聚乙烯（PE）管材》 J362-2004《埋地聚乙烯（PE）给水管道工程技术规程》 CJJ/T98-2003《建筑给水聚乙烯类管道工程技术规程》
四川泓锦工贸有限责任公司
出版日期:2012 年 01 月 版本号：VER 1.0
公称壁厚 en(mm) 标准尺寸比
SDR17 SDR13.6
公称压力 PN(MPa)
0.80

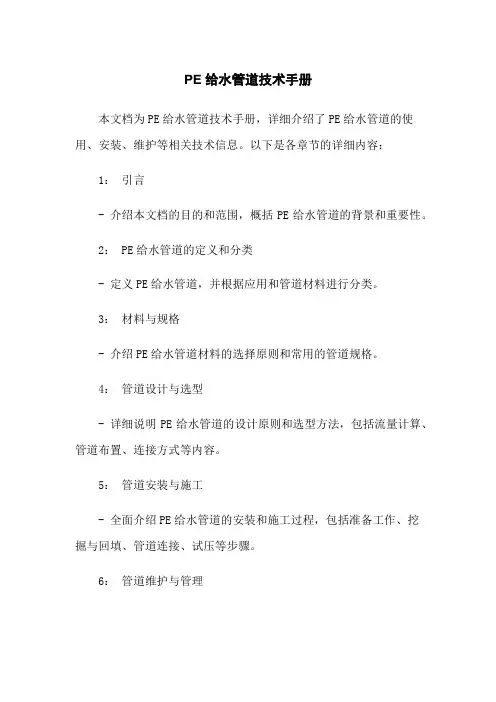

PE给水管道技术手册本文档为PE给水管道技术手册，详细介绍了PE给水管道的使用、安装、维护等相关技术信息。

以下是各章节的详细内容：1：引言- 介绍本文档的目的和范围，概括PE给水管道的背景和重要性。

2： PE给水管道的定义和分类- 定义PE给水管道，并根据应用和管道材料进行分类。

3：材料与规格- 介绍PE给水管道材料的选择原则和常用的管道规格。

4：管道设计与选型- 详细说明PE给水管道的设计原则和选型方法，包括流量计算、管道布置、连接方式等内容。

5：管道安装与施工- 全面介绍PE给水管道的安装和施工过程，包括准备工作、挖掘与回填、管道连接、试压等步骤。

6：管道维护与管理- 提供PE给水管道的维护与管理建议，包括定期检查、清洁、防腐等措施。

7： PE给水管道的质量控制- 介绍PE给水管道的质量控制标准和检测方法，包括材料检测、管道连接质量检查等内容。

8：管道故障处理与排除- 提供PE给水管道故障处理方案，包括漏水、破损等故障的紧急处理方法。

9：附件- 列出本文档所涉及的附件，包括相关图纸、示意图、技术手册等。

10：法律名词及注释- 提供本文档中所涉及的法律名词的解释和相关注释，确保读者对相关法律条文的理解准确。

本文档涉及附件:- 图纸1: PE给水管道布置示意图- 技术手册1: PE给水管道材料选择与规格说明法律名词及注释:- PE: 聚乙烯 (Polyethylene) 的缩写，是聚合物材料之一，因其高强度、耐化学物性好等特点被广泛应用于给水管道领域。

- 给水管道: 指用于供应生活用水的管道系统，包括输水、接水、分水等功能。

- 技术手册: 提供某一具体领域的技术信息和操作指导的手册，用于指导工程师、技术人员等进行相关工作。

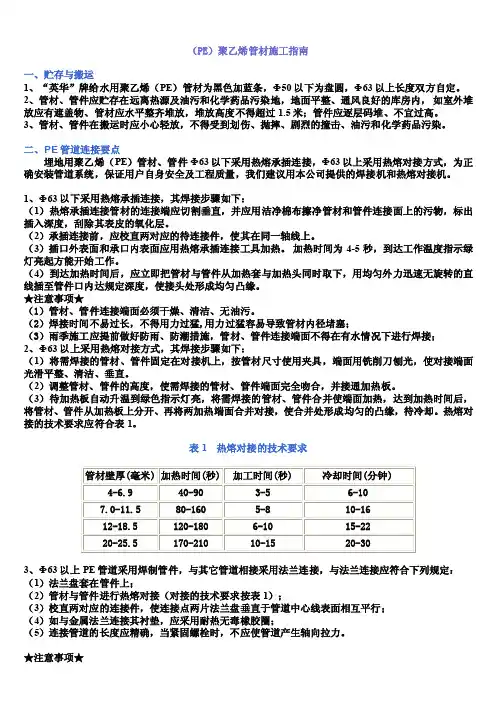

（PE）聚乙烯管材施工指南一、贮存与搬运1、“英华”牌给水用聚乙烯（PE）管材为黑色加蓝条，Φ50以下为盘圆，Φ63以上长度双方自定。

2、管材、管件应贮存在远离热源及油污和化学药品污染地，地面平整、通风良好的库房内，如室外堆放应有遮盖物、管材应水平整齐堆放，堆放高度不得超过1.5米；管件应逐层码堆、不宜过高。

3、管材、管件在搬运时应小心轻放，不得受到划伤、抛摔、剧烈的撞击、油污和化学药品污染。

二、PE管道连接要点埋地用聚乙烯（PE）管材、管件Φ63以下采用热熔承插连接，Φ63以上采用热熔对接方式，为正确安装管道系统，保证用户自身安全及工程质量，我们建议用本公司提供的焊接机和热熔对接机。

1、Φ63以下采用热熔承插连接，其焊接步骤如下：（1）热熔承插连接管材的连接端应切割垂直，并应用洁净棉布擦净管材和管件连接面上的污物，标出插入深度，刮除其表皮的氧化层。

（2）承插连接前，应校直两对应的待连接件，使其在同一轴线上。

（3）插口外表面和承口内表面应用热熔承插连接工具加热。

加热时间为4-5秒，到达工作温度指示绿灯亮起方能开始工作。

（4）到达加热时间后，应立即把管材与管件从加热套与加热头同时取下，用均匀外力迅速无旋转的直线插至管件口内达规定深度，使接头处形成均匀凸缘。

★注意事项★（1）管材、管件连接端面必须干燥、清洁、无油污。

（2）焊接时间不易过长，不得用力过猛,用力过猛容易导致管材内径堵塞；（3）雨季施工应提前做好防雨、防潮措施，管材、管件连接端面不得在有水情况下进行焊接；2、Φ63以上采用热熔对接方式，其焊接步骤如下：（1）将需焊接的管材、管件固定在对接机上，按管材尺寸使用夹具，端面用铣削刀刨光，使对接端面光滑平整、清洁、垂直。

（2）调整管材、管件的高度，使需焊接的管材、管件端面完全吻合，并接通加热板。

（3）待加热板自动升温到绿色指示灯亮，将需焊接的管材、管件合并使端面加热，达到加热时间后，将管材、管件从加热板上分开、再将两加热端面合并对接，使合并处形成均匀的凸缘，待冷却。

3.产品规格型号
具体规格型号见下表 1
表2
公称壁厚 en(mm) 标准尺寸比
SDR26
SDR21
SDR17 SDR13.6 SDR11
SDR9
公称 外径 dn,mm
最大 不圆 度 (mm)
பைடு நூலகம்
S12.5
0.6
0.5 壁厚范围 (en-emax)
管系列
S10
S8
S6.3
S5
PE100 级公称压力（MPa）
安全警告：
1. 不同用途的管材不能混用，使用时要仔细核对该管材的标称用途。
2. 使用压力严禁超出公称压力。
3. 严禁在超过 40℃的环境中使用或输送超过 40℃的流体。
4. 当聚乙烯管道系统工作环境或输送流体在 20℃-40℃之间时，PE80 和 PE100
应按照下列表 1 中给出的压力折减系数降压输送。
— 2.3-2.7 2.3-2.7 3.0-3.4 3.7-4.2 4.6-5.2 5.8-6.5 6.8-7.6 8.2-9.2 10.0-11.1 11.4-12.7 12.7-14.1 14.6-16.2 16.4-18.2 18.2-20.2 20.5-22.7 22.7-25.1 25.4-28.1 28.6-31.6 32.2-35.6 36.3-40.1 40.9-45.1 45.4-50.1 50.8-56.0 57.2-63.1 64.5-71.1 72.6-80.0 81.7-90.0 90.2-99.4
— — 2.3-2.7 2.4-2.8 3.0-3.4 3.7-4.2 4.7-5.3 5.6-6.3 6.7-7.5 8.1-9.1 9.2-10.3 10.3-11.5 11.8-13.1 13.3-14.8 14.7-16.3 16.6-18.4 18.4-20.4 20.6-22.8 23.2-25.7 26.1-28.9 29.4-32.5 33.1-36.6 36.8-40.6 41.2-45.5 46.3-51.1 52.2~57.6 58.8~64.8 66.2-73.2 72.5-79.9 88.2-97.2

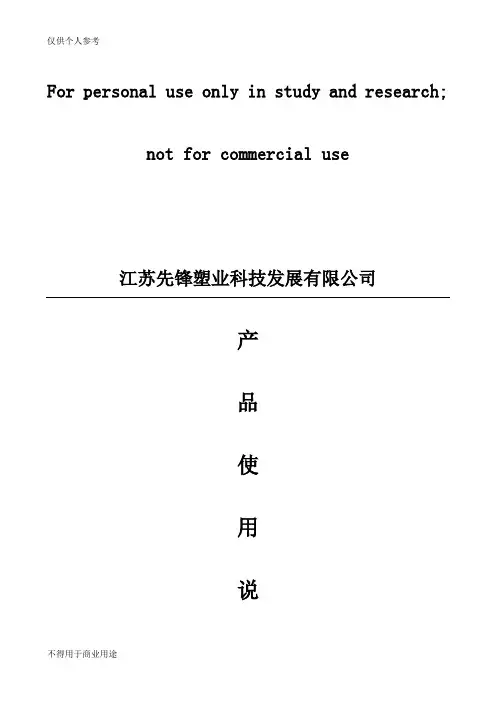

For personal use only in study and research;not for commercial use江苏先锋塑业科技发展有限公司产品使用说明书给水用聚乙烯（PE）管材产品使用说明书一、概述一）、产品特点1、连接方便，施工简单，方法多样：PE管管体轻，搬运方便，焊接容易，焊接口少。

当管线较长时使用盘管敷设（一般指管径小于63毫米）PE管要求远比钢管要求低。

另外，可采用管沉入的方法在水底铺设，大大降低施工难度和工程费用。

2、使用寿命长，耐腐蚀性强。

PE管材具有很强的耐腐蚀性，聚乙烯为惰性材料，可耐酸碱腐蚀、其本身就是极好的防腐材料，一般的土壤、酸碱等因素都不会使管材腐蚀损坏。

使用寿命一般为50年。

3、流通能力大，管壁光洁度高，不易结垢。

PE管内壁光滑，不结垢。

其内表面当量绝对粗糙比值是钢的1/20，相同管径、相同长度、相同压力下的PE管其流通能力要比钢管大30%左右，因此经济优势明显。

与金属管道相比，PE管道可减少工程投资口径管材，可进一步降低工程造价。

4、重量轻、施工方便。

管材重量轻，只有钢管的1/7，是玻璃钢管的1/2，寿命却是钢管的4～5倍，运输、安装便捷，能大大降低工人的劳动强度，提高工作效率。

5、较好韧性和挠曲性：高韧性管材，其断裂伸长率达到350%以上，对基础不均匀沉降和错位的适应能力强，抗震性好。

6、强度大、耐冲击，机械性能优越。

管材使用的PE树脂，抗老化性能好，不易脆化，有韧性，能吸收冲击能，安装时受地形沉降影响小。

7、密封性好：PE管本身采用熔接连接，本质上保证了接口材质结构与管体本身的同一性，实现了接头与管材的一体化。

其接口的抗拉强度与爆破强度均高于管材本体，可有效抵抗内压力产生的环向应力和轴应力。

因此，与橡胶圈类接头或其他机械接头相比，不相存在接头扭曲造成的泄露危险，密封性能十分良好。

8、抗应力裂性好：PE管具有低的缺口敏感性，高抗剪切强度及优异的抗痕能力，耐环境应力性非常突出。

第一部分 HDPE给水管材的性能1 连接可靠：聚乙烯管道系统之间采用电热熔方式连接，接头的强度高于管道于管道本体强度；聚乙烯管道与其他管道采用法兰连接，方便快捷。

2 低温抗冲性优良：聚乙烯的低温脆化温度极低，可在-60℃-60℃温度范围内安全使用，冬季施工时，因材料抗冲击性好，不会发生管子脆裂。

3 抗应力开裂性优良：HDPE具有低的缺口敏感性、高的剪切强度和优异的抗刮痕能力，而环境应力开裂性能也非常突出。

4 耐化学腐蚀性优良HDPE管道可耐多种化学介质的腐蚀，土壤中存在的化学物质不会对管道产生任何降解作用。

5 耐老化，使用寿命长含有2-2.5%的均匀颁的碳黑的聚乙烯管道能够在室外露天存放或使用50年，不会因遭受紫外线辐射而损坏。

6 耐磨性好HDPE管道与钢管的耐磨性对比试验表明，HDPE管道的耐磨性是钢管的4倍，在泥浆输送领域，同钢管相比，HDPE管道具有更好的耐磨性，这意味着HDPE管道具有更长的使用寿命和更好的经济性。

7 可绕性好HDPE管道的柔性使得它容易弯曲，工程上可通过改变管道走向的方式绕过障碍物，在许多场合，管道的柔性能够减少管件的用量并降低安装费用。

8 水流阻力小HDPE管道具有光滑的内表面，其曼宁系数为0.009。

光滑的表面和非粘附特性保证HDPE管道具有较传统管材更高的输送能力。

同时也降低了管路的压力损失和输水能耗。

9 搬运方便HDPE管道比混凝土管道、镀锌管和钢管更轻，它容易搬运和安装，更低的人力和设备需求，意味着工程的安装费用的大大降低。

10 施工方式多种性优良HDPE管道具有多种施工技术，除了可以采用传统的开挖方式进行施工，还可以采用多种全新的非开挖技术如顶管、定向钻孔、衬管、裂管等方式进行施工，这对于一些不允许开挖的场所，是唯一的选择，因此HDPE管道应用领域更为广泛。

第二部分 水力计算1 压力设计水头损失：h f =f ² ²L+落差损失+局部损失f=1.01³105常数 Q ：流量 m 3/h d ：内径 ㎜ L ：管线长度 m 2 管材规格的选取当管道的流量确定后，选出经济流速，即可按下列公式Q=V ²л（d/2）2 管件局部水头损失 h=KV 2/2g式中，h=局部水头损失，m V=水流速度 m/s g=重力加速度 m/s 2 K=各种管件的摩阻系数Q 1.77d 4.77计算出管段的直径，由水力计算确定出总的水头损失，并根据地形的变化来确定管内水的工作压力，从而选出管材的规格。

PE聚乙烯给水管道安装手册(精)一、前言PE聚乙烯给水管道是一种新型的环保管道，具有重量轻、耐腐蚀、易安装等优点，因此在城市供水工程中得到了广泛的应用。

本手册旨在为使用PE聚乙烯给水管道的施工人员提供相关的安装指导。

二、材料准备•PE聚乙烯给水管道•管道连接件（弯头、三通、法兰等）•管道支架及支架配件•切割工具（割刀、电锯等）•推力机或挖掘机•固定螺丝及工具•测量仪器（量角器、刻度尺等）三、安装步骤3.1. 确定管道布置管道布置要求符合设计图纸要求，应安装在地面或地下通道内。

特殊情况下，还需进行相应的防护处理。

在布置过程中，应注意管道的连接方向和高度要求等。

3.2. 切割管道根据设计要求，使用切割工具将PE聚乙烯给水管道切割成所需长度。

切割要求平整、光滑，不得出现毛刺和切口不齐等情况。

3.3. 安装管道支架及配件将管道支架和配件按照设计图纸要求安装在预定的位置上。

在安装过程中，必须保证管道支架水平、平稳，不得有晃动或倾斜等情况。

3.4. 连接管道连接管道时，应使用符合要求的连接件（弯头、三通、法兰等），并且连接应紧密、平整，不得出现脱离、漏水等情况。

连接前，还需对管道末端进行加工处理，以消除管道端口的毛刺和切口不齐等情况。

3.5. 固定管道在连接完毕后，应将管道支架和管道固定在所预定的位置上。

使用符合要求的固定螺丝及工具，确保管道安装牢固、稳定。

3.6. 检查管道安装完毕后，要进行必要的检查工作，以消除管道连接不紧密、管道破损等情况。

根据设计图纸要求，使用测量仪器对管道的高度、倾斜度、联通性进行检查，确保管道符合要求并达到使用标准。

四、注意事项•PE聚乙烯给水管道安装前，必须仔细检查管道质量，排除有问题的管道；•安装过程中，应使用符合要求的工具和配件，确保连接的紧密性；•PE聚乙烯给水管道的切割工具应使用专用刀具，切割面应平滑、无毛刺、切口不齐等情况；•安装前，应认真阅读设计图纸，并根据要求确定管道布置方案；•安装过程中，必须保证安全，避免发生意外事故。

建筑排水用硬聚氯乙烯管材使用说明书
建筑排水用硬聚氯乙烯管材是以PVC树脂为主要原料，外加多种改性剂混合后经塑料挤出加工而成。

具体使用说明如下：
一、运输
运输应避免曝晒、雨淋及机械损伤。

二、贮存
产品不应露天存放，放入库房中堆放高度不宜超过1.5m，且距热源（暖气、加热器、炉子等）不小于1m。

产品的贮存期自生产之日起，应不超过2年。

三、管材的剪切
使用专用剪刀或自备钢锯将管材截成使用所需长度，切口应平整、光滑，可用剪刀背进行倒角。

四、管材与管件连接
连接前后注意保持粘接面清洁。

在管材插入端外表面和管件承插口内表面均匀涂上胶粘剂，约一分钟后用力将管件插入管件内固定，不要随意扭转，10分钟便可定型。

五、使用范围
连接后的管道可用于生活污水、化工污水以及雨水的排放，介质温度应在0～40℃之间。

辽宁辽河油田恒泰利禹塑建材有限公司
二〇〇八年六月十五日。

GB_T_13663-2000_给水用聚乙烯管材第一部分：范围第二部分：术语和定义标准确定了与给水用聚乙烯管材相关的术语和定义。

这些术语和定义对于正确理解和应用该标准非常重要。

第三部分：分类和标志根据其材质和性能，聚乙烯管材被分为几个等级。

这些等级通过标志来区分，标志中包含了关键的技术参数和生产厂家的标识。

第四部分：要求本部分规定了给水用聚乙烯管材的一般要求，包括外观、尺寸和允许偏差、物理性能和化学性能等方面。

其中，物理性能包括抗张强度、耐冲击性、耐热性等指标，而化学性能包括耐腐蚀性、耐氧化性等指标。

第五部分：试验方法本部分详细描述了对给水用聚乙烯管材进行各项试验的方法。

试验包括外观检查、尺寸测量、抗张试验、热应力蠕变试验、耐冲击试验等。

试验方法的正确执行对于评估管材的质量和性能至关重要。

第六部分：标记和包装本部分规定了聚乙烯管材的标记和包装要求。

通过正确的标记和包装，可以确保管材在运输和使用过程中不受损坏，并方便进行追溯管理。

第七部分：质量控制本部分阐述了对给水用聚乙烯管材进行质量控制的要求。

质量控制包括原材料的选择和检验、生产过程的控制以及最终产品的检验等环节。

质量控制的严格执行可以保证管材的性能稳定和可靠性。

第八部分：运输、贮存和使用本部分提供了给水用聚乙烯管材的运输、贮存和使用的指导。

运输过程中应注意包装的完好性，贮存条件应满足要求，使用过程中应避免直接暴露在阳光下等。

第九部分：安全要求本部分规定了给水用聚乙烯管材相关的安全要求。

其中包括对使用过程中可能产生的危险情况的预防和处理措施等。

农业灌溉用聚乙烯（PE）薄壁软管带使用说明书一、产品概述农业灌溉用聚乙烯（PE）薄壁软管带是一种轻便、耐用、柔韧的塑料管材，广泛应用于农业灌溉领域。

该产品采用高品质聚乙烯材料，经过特殊工艺加工制成，具有优异的耐腐蚀、耐磨损、耐老化性能，能够承受各种复杂环境的考验。

二、产品特点1.轻便柔韧：PE薄壁软管带重量轻，易于搬运和安装，同时也具有良好的柔韧性和弯曲性能，方便在各种地形和角度下使用。

2.耐久性强：聚乙烯材料具有优秀的耐腐蚀、耐磨损、耐老化性能，能够长期保持管材的完整性和功能性。

3.连接方便：PE薄壁软管带采用快速连接设计，安装简便，能够大幅缩短施工时间，提高工作效率。

4.流量大：薄壁设计使得管带具有较大的内径，保证了水流通过的顺畅性，提高了灌溉效率。

5.适应性强：适用于各种土壤和水质条件，具有较强的耐压性能，能够在不同气候和环境下稳定运行。

6.环境友好：聚乙烯材料可回收再利用，对环境友好，符合可持续发展要求。

三、使用说明1.安装前准备：在安装PE薄壁软管带之前，应确保管道和灌溉设备清洁干燥。

检查管带是否有破损或裂纹，如有应及时更换。

2.连接方式：根据不同的灌溉需求和实际情况，选择合适的连接方式。

常用的连接方式有插接、热熔连接等。

在连接过程中，应确保管带固定牢固，防止松动或脱落。

3.布置管道：在布置PE薄壁软管带时，应充分考虑地形、水源和灌溉需求等因素。

尽量选择平坦、土质稳定的地方作为管道基础，避免在有斜坡或不稳定的地方布置管道。

同时，要合理规划灌溉区域，确保每个灌溉点都能得到足够的水量。

4.操作使用：在灌溉过程中，应先打开水源，缓慢开启出水口，避免水压过大导致管带破裂。

同时，要定期检查管带是否有漏水现象，如有应及时处理。

在停止使用后，应排空管内的余水，防止管带长时间受到水压作用而受损。

5.维护保养：在使用过程中，应定期清洗管带内部，防止杂物堵塞管道。

同时，要定期检查管带是否有老化、破损等现象，如有应及时更换。

农业灌溉用聚乙烯（pe）薄壁软管带使用说明书一、产品介绍农业灌溉用聚乙烯（PE）薄壁软管带是一种专门用于农业灌溉的管道产品，采用高质量的聚乙烯材料制成。

该软管带具有良好的耐腐蚀性能、优异的耐高温性能以及出色的抗拉强度。

它非常适合于农田灌溉、果园灌溉以及农作物温室的灌水需求。

二、产品特点1. 高强度：农业灌溉用聚乙烯薄壁软管带采用优质聚乙烯材料制成，具有良好的抗拉强度，能够承受一定的水压，确保灌溉系统的正常运行。

2. 耐腐蚀性：该软管带具有优异的耐腐蚀性能，可适应各种土壤条件和不同水质，延长使用寿命。

3. 耐高温性：农业灌溉用聚乙烯薄壁软管带具有良好的耐高温性能，可适应高温环境下的长时间使用。

4. 灵活性好：软管带柔软可弯曲，便于安装和布置，适应不同形状和地形的灌溉需求。

5. 减少水资源浪费：农业灌溉用聚乙烯薄壁软管带具有较好的密封性能，减少了水资源的浪费。

三、使用方法1. 安装前确认：在使用农业灌溉用聚乙烯薄壁软管带前，请确保对灌溉系统进行合理规划和设计，清除渣滓、杂草等堵塞物，保证软管带的灌水畅通。

2. 安装方式：将软管带按照需要的长度进行切割，连接接头后，固定在地面上。

确保连接牢固，防止渗漏。

3. 灌溉操作：打开灌溉系统的水阀，检查软管带的灌水状况，确保水流正常。

根据实际需要进行灌溉时间和灌溉量的调节。

4. 使用注意事项：a. 避免剧烈扭曲：在使用过程中，要避免软管带的过度扭曲和折叠，以防止软管带的损坏和水流受阻。

b. 防止穿刺：使用时应避免锐利物体对软管带的穿刺，防止渗漏和破损。

c. 阴凉储存：软管带在存放时应放置在阴凉处，避免阳光直射，降低软管带老化的风险。

四、维护与保养1. 清洁维护：使用一段时间后，应定期对软管带进行清洗和维护，清除灌溉系统中的杂质和污垢，以保证软管带的正常使用。

2. 定期检查：定期检查软管带的连接部分，确保连接牢固，并及时更换存在破损或老化的部件。

五、注意事项1. 禁止使用软管带进行其他非灌溉相关的用途，避免损坏软管带和出现安全隐患。
