监控立杆施工组织设计

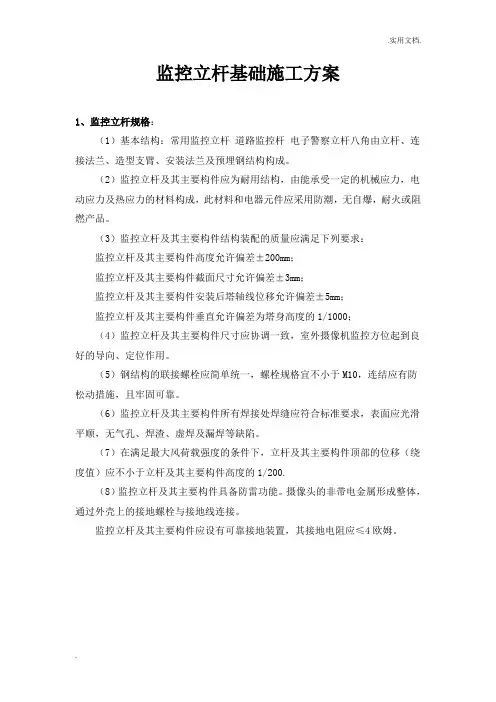

监控立杆基础施工方案1、监控立杆规格：（1）基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

(2）监控立杆及其主要构件应为耐用结构,由能承受一定的机械应力,电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆,耐火或阻燃产品。

（3）监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；（4）监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

(5）钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10,连结应有防松动措施,且牢固可靠。

（6）监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺,无气孔、焊渣、虚焊及漏焊等缺陷.（7）在满足最大风荷载强度的条件下,立杆及其主要构件顶部的位移(绕度值）应不小于立杆及其主要构件高度的1/200.(8）监控立杆及其主要构件具备防雷功能.摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

（2）基础底座及地锚采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不小于0。

3m＊0.3m*0。

6m 灌浇水泥尺寸不小于0.4m×0。

4m×0.6m。

4至6米立杆预埋件尺寸不小于0.3m ＊0.3m＊0。

8m灌浇水泥尺寸不小于0.5m×0.5m×1。

0m。

如图所示：4米监控立杆基础设计图6米监控立杆基础设计图C25水泥扁铁焊接32cm60cm50cm深入地下1.5M角铁焊接30cm法兰盘30cm2、接地电阻测试方法 接地电阻测试方法（图解) (1）接地电阻测试要求： a. 交流工作接地,接地电阻不应大于4Ω；b 。

监控立杆基础施工方案一、背景介绍为了提高社会治安和城市管理水平，许多地方都在加大监控系统的建设力度。

而监控立杆是监控系统中非常重要的组成部分，负责支撑和固定监控设备。

因此，对监控立杆的基础施工方案进行合理设计和施工是非常重要的。

二、施工前准备1.设计方案：根据具体的监控需求和环境条件，设计合理的监控立杆基础施工方案。

包括立杆的高度、间距、数量、材质等要素。

2.材料采购：根据设计方案，采购适当的钢筋、混凝土、沙子、石子等建材。

3.施工人员培训：组织施工人员进行培训，包括施工流程、操作规范、安全注意事项等。

4.场地清理：清理施工现场，确保施工顺利进行。

三、施工流程1.测量定位：根据设计方案，使用测量工具确定立杆的具体位置和间距。

2.挖孔：使用挖孔机械，按照设计要求挖掘立杆基础的孔洞，并保持孔洞垂直。

3.安装钢筋：按照设计要求，在孔洞内安装预埋钢筋，保证预埋钢筋的位置准确、固定牢靠。

4.浇筑混凝土：将预备好的混凝土倒入孔洞中，并利用振捣器进行振动，以排除混凝土中的空隙。

5.养护：在混凝土凝固后，对其进行养护，包括保湿、避免外界冲击等，以保证混凝土的强度发挥到最大。

6.立杆安装：在混凝土完全养护后，安装立杆，并使用水平仪进行调整，以确保立杆垂直。

四、施工注意事项1.施工人员必须佩戴好安全帽、防护眼镜等个人防护装备。

2.施工现场必须设置明显的施工标志，警示过往行人和车辆注意安全。

3.施工过程中，保持施工现场的整洁和安全，及时清理施工垃圾和杂物。

4.严格按照设计要求操作，确保施工质量和安全。

5.在挖孔和混凝土浇筑时，注意孔洞周围的支护和防止坍塌。

六、施工结果评估1.检查立杆基础的固定性和牢度，确保立杆与基础之间无明显的倾斜和松动。

2.检查立杆基础的垂直度，使用水平仪进行测量，确保立杆基础的倾斜度在合理范围内。

3.检查立杆基础表面的完整性和光滑度，确保无明显的表面缺陷和粗糙。

4.对施工方案的实施情况进行评估，包括施工进度、材料使用情况、施工质量等。

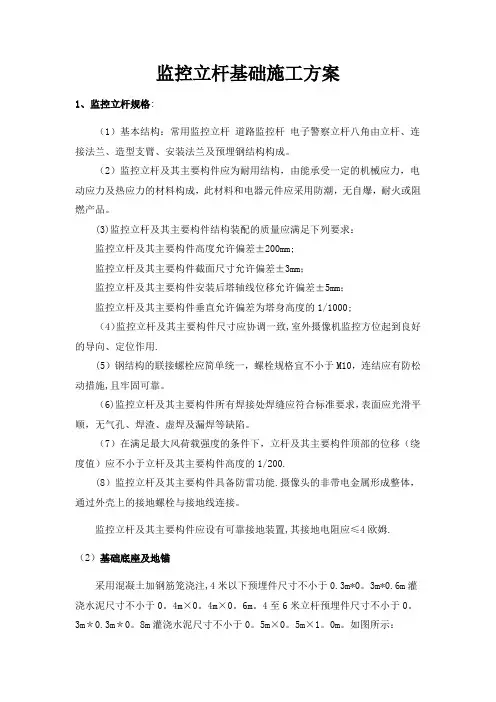

监控立杆基础施工方案1、监控立杆规格：（1）基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

（2）监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

（3）监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；（4）监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

（5）钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

（6）监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

（7）在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.（8）监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

（2）基础底座及地锚采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不小于0.3m*0.3m*0.6m 灌浇水泥尺寸不小于0.4m×0.4m×0.6m。

4至6米立杆预埋件尺寸不小于0.3m*0.3m*0.8m 灌浇水泥尺寸不小于0.5m×0.5m×1.0m 。

如图所示：4米监控立杆基础设计图6米监控立杆基础设计图60cm 1.5M兰盘100cm1.5M兰盘2、接地电阻测试方法接地电阻测试方法（图解）（1）接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

监控立杆基础施工方案一、方案背景随着社会的进步和科技的发展，监控设备在城市管理、社会安全等方面起着越来越重要的作用。

而监控立杆作为支撑监控设备的基础，其施工质量和稳定性直接影响到监控设备的使用效果。

因此，本方案旨在提供一套监控立杆基础施工方案，确保立杆的稳固和可靠性。

二、施工内容1.定位：根据实际需求确定立杆的位置和数量，并进行现场标志和定位。

2.打桩：根据立杆的尺寸和深度要求，使用打桩机将立杆所在位置的地面打入桩中。

3.清理：清理打桩过程中产生的杂物和渣土，确保施工现场的整洁。

4.配筋：根据立杆的尺寸和施工规范的要求，将钢筋按照一定的间距和数量进行配筋。

5.灌浆：使用混凝土灌浆机将混凝土浆液注入到配筋后的孔洞中，确保混凝土的密实性和粘结力。

6.浇筑：根据配制好的混凝土配方，使用混凝土搅拌车将混凝土浇入到配筋后的孔洞中，确保混凝土的质量和一致性。

7.加固和抹平：使用振动棒等工具将混凝土进行加固，同时使用抹光板将混凝土表面进行抹平和光滑，确保立杆的表面平整和美观。

8.养护：在混凝土浇筑完毕后，应及时进行养护，以确保混凝土的强度和耐久性。

三、施工要求1.材料质量要求：混凝土应符合国家相关标准的要求，钢筋应符合国家相关标准的要求。

2.施工工艺要求：施工过程中应按照先配筋后灌浆的顺序进行，确保配筋的粘结力和混凝土的质量。

3.施工环境要求：施工现场应保持清洁整齐，确保施工人员的安全。

4.施工安全要求：施工过程中应遵守相关的安全规范和操作流程，保证施工人员的安全。

5.监督和验收要求：施工过程中应有专人进行监督和验收，确保施工质量符合设计要求。

四、施工流程1.确定立杆的位置和数量。

2.进行现场标志和定位。

3.使用打桩机进行打桩。

4.清理现场杂物和渣土。

5.按照设计图纸进行配筋。

6.使用混凝土灌浆机进行灌浆。

7.使用混凝土搅拌车进行浇筑。

8.使用振动棒和抹光板进行加固和抹平。

9.进行混凝土养护。

10.进行验收和总结。

监控立杆施工方案监控立杆施工方案是在建筑行业中非常关键和必不可少的一项工作。

在施工现场，监控立杆是指在特定位置上竖立固定的支架或柱子，用于安装和支撑监控设备。

本文将介绍监控立杆施工方案的相关内容，包括施工前准备、施工过程和施工后维护等方面。

1. 施工前准备在进行监控立杆的施工前，需要做好以下准备工作： - 确定位置: 需要根据监控设备的摄像范围和监控需求，合理选取立杆的位置。

- 测量: 使用测量工具准确测量立杆的高度和位置，确保符合设计要求。

- 选型: 选择适合的立杆类型和规格，确保其能够承受监控设备的重量和风力。

- 材料准备: 准备好需要使用的立杆材料，如钢管、铝合金等。

2. 施工过程监控立杆的施工过程主要包括以下几个步骤： - 打桩: 根据设计要求，在地面上打桩固定立杆的基础。

- 搭建立杆: 将立杆的各部分按照顺序组装好，使用螺栓或焊接固定。

- 安装固定: 将已经组装好的立杆按照测量好的位置进行固定，使用螺栓或支架固定。

- 调整: 调整立杆的水平和垂直度，确保安装位置准确。

- 连接设备: 将监控设备安装在立杆上，并接好电源和信号线。

3. 施工后维护监控立杆施工完成后，还需要做好相应的维护工作，以确保设备的正常运行和使用寿命： - 定期检查: 定期检查立杆的稳固性和连接件是否松动，发现问题及时修理。

- 清洁: 定期清洁立杆和监控设备，防止灰尘积聚影响设备运行。

- 防腐处理: 对立杆进行防腐处理，延长其使用寿命。

- 定期维护: 定期对监控设备进行维护，检查电源线和信号线是否正常。

通过以上施工方案的执行，可以有效确保监控立杆的安全稳定地安装在指定位置，为监控设备的运行提供良好的支撑和保障。

同时，定期的维护工作也能保证设备持续稳定地运行，提高监控系统的可靠性和使用寿命。

监控立杆施工方案一、方案背景随着城市化进程的加快，各种基础设施建设工程井然有序地开展，其中监控立杆施工也成为一个重要环节。

监控立杆施工旨在提供城市安全的综合保障，为城市管理、交通管理和公共安全等方面提供有力的支持。

因此，建立一套高效、可行的监控立杆施工方案是至关重要的。

二、方案目标1.确保监控立杆的施工质量，提高立杆的稳定性与耐久性；2.提高施工效率，缩短工期；3.提高施工安全性，减少人员伤害风险；4.降低施工成本，提高经济效益。

三、方案内容1.立杆施工前的准备工作（1）制定施工计划：根据监控立杆的设计图纸和要求，制定周密的施工计划，明确工作任务、工期和各项细节。

（2）准备材料和设备：统一采购所需的材料和设备，确保施工过程中所需资源充足。

（3）组建施工队伍：根据施工任务的特点和要求，组建专业的施工队伍，并对其进行技术培训和操作规范培训。

2.施工操作流程（1）地基处理：根据设计要求，对监控立杆的地基进行处理，确保地基的坚固和稳定。

（2）立杆设施安装：按照设计图纸的要求，进行立杆的组装和安装，并进行调整，确保立杆的垂直度和水平度。

（3）土石填充：对立杆周围的土石进行填充，以提高立杆的稳定性。

（4）混凝土浇筑：根据设计要求，对立杆的基座进行混凝土浇筑，并进行养护，以增加立杆的耐久性。

3.安全措施（1）施工现场安全：设置标志牌和警示线，确保施工现场的安全与通畅。

（2）人员安全：为施工人员提供必要的安全装备和防护用具，如安全帽、手套、防滑鞋等，确保施工人员的人身安全。

（3）机械设备安全：定期检查和维护机械设备，确保其正常运行，并对设备进行安全培训，提高操作人员的操作技能。

（4）紧急救援预案：制定紧急救援预案，指定责任人和相关配备，以应对突发状况。

四、方案实施1.制定详细的施工计划：根据项目的特点和要求，制定施工计划，明确施工任务和工期，并安排相关人员和资源。

2.分包施工：根据实际情况，将施工任务分解并分包给相应的承包商，确保施工的高效和质量。

监控立杆工程施工组织方案设计一、项目概述在监控系统中，立杆工程施工是一个重要环节，主要包括立杆基础施工、杆体安装、电缆敷设等。

本方案旨在对立杆工程的施工过程进行合理组织和安排，确保施工进度和质量的同步保障。

二、施工准备1.组织人员：根据施工进度和工作量合理安排工程人员，包括项目经理、施工队长、工人等。

2.机械设备：准备所需的挖掘机、起重机、打桩机等机械设备，并确保设备正常运转。

3.施工材料：准备所需的建筑材料、电缆等，并进行储备和核验。

4.安全措施：制定相关安全制度和操作规程，确保施工过程中人员和设备的安全。

三、施工步骤及注意事项1.立杆基础施工1.1确定立杆位置：根据设计要求和现场情况，确定立杆的最佳位置，并标定好位置点。

1.2基坑开挖：根据设计要求和基坑大小，使用挖掘机进行开挖，将土方运输至指定地点。

1.3基础浇筑：将混凝土倒入基坑中，确保浇筑均匀并密实，同时利用打桩机压实。

1.4基础养护：对已施工完成的基础进行养护，确保其强度和稳定性。

2.杆体安装2.1物料运输：将杆体从储备场地运输至施工现场，使用起重机进行吊装。

2.2杆体安装：将杆体嵌入基础中，并进行定位和修正，确保垂直度和水平度。

2.3固定杆体：将引线和固定螺栓等杆件固定紧密，保证立杆的稳定和可靠。

3.电缆敷设3.1管沟开挖：根据设计要求，开挖电缆管沟，并进行清理，确保通道畅通。

3.2布线敷设：将电缆按照设计要求进行敷设，并进行合理的搭设和固定。

3.3验收测试：对敷设完成的电缆进行验收测试，确保电缆质量和接头连接的可靠性。

四、质量控制及安全措施1.质量控制：严格按照设计要求和施工规范进行施工，对每个环节进行监控和检查，确保施工质量符合要求。

2.安全措施：施工过程中，严格执行安全制度和操作规程，加强安全教育和培训，保障人员和设备的安全。

五、施工进度和质量保障1.施工进度：根据工期计划和实际施工情况，合理安排施工进度，确保按时完成各个施工环节。

一、项目背景随着社会经济的发展和城市管理的需要，视频监控系统在公共安全、交通管理、城市管理等领域发挥着越来越重要的作用。

监控立杆作为视频监控系统的关键组成部分，其安装质量直接影响到监控系统的稳定性和监控效果。

为确保监控立杆安装质量，特制定本施工方案。

二、施工流程1. 立杆高度与基础尺寸确定根据设计要求，确定立杆高度与基础尺寸。

若设计未说明，可参照以下标准：- 杆件高度：4m，基础尺寸：220mm×220mm×500mm；- 杆件高度：4m< H ≤ 6m，基础尺寸：300mm×300mm×800mm；- 杆件高度：6m< H ≤ 10m，基础尺寸：400mm×400mm×1200mm。

2. 基础开挖- 基础表面高度应与周边地表高度保持一致，有地砖的与地砖表面等高，裸土的与裸土表面等高；- 基础长宽深为净空，严格按照设计尺寸挖掘；- 测量要求：上部、底部各测出长宽尺寸，四个底角各测出高度，误差不得超过5cm（浮土不得计算在内）。

3. 打入接地极- 打入接地极铁，顶部露出300mm坑底；- 同时用404mm扁钢引出到旁边的检修井内，做补充接地极预留导体；- 用另外一条同规格的扁钢焊接到地笼中心，并伸出法兰100mm，扁钢端部预留一个14孔，将来驳接立杆箱体地线。

4. 下地笼- 用扁铁焊接的方式把接地极和地笼临时固定（也可搭建与坑壁垂直的横向扁铁焊接加固）；- 地笼基础顶板平面低于地表100mm左右；- 用水平尺在基础顶板水平、垂直两个方向测量，保证地笼的水平度；- 注意地笼的相位，保证横臂方向与路面车辆行驶方向垂直；- 所有焊点、切割口刷防锈漆做防腐处理；- 螺栓口抹涂黄油并用胶带包扎。

5. 安装立杆- 根据设计要求，将立杆吊装到地笼上；- 确保立杆垂直、稳固；- 连接立杆与地笼的连接件，并拧紧螺栓。

6. 连接线路- 从地笼中引出2条直径32的PE管至旁边检查井；- 用铁丝固定，并用塑料纸包裹。

道路监控立杆施工方案1. 背景和目的道路监控系统是城市交通管理和平安监管的重要组成局部。

监控立杆是道路监控系统的根底设施之一，用于安装摄像头和其他监控设备。

本文档旨在阐述道路监控立杆的施工方案，确保施工过程高效、平安。

2. 施工准备工作在进行道路监控立杆施工之前，需要进行以下准备工作：2.1 确定施工地点和数量根据道路监控系统规划和需求，确定每个立杆的安装位置和数量。

这些信息应该与相关部门进行协调，确保得到适宜的施工许可。

2.2 选择适宜的材料和设备根据立杆的要求和标准，选择适宜的材料，如钢材或铝材。

同时，准备好必要的工具和设备，如起重机、焊接机和螺丝刀等。

2.3 进行必要的勘测和调查在施工前，进行必要的勘测和调查工作，了解施工地点的地形、土质和地下管线等情况。

这有助于确定合理的立杆安装方案，并防止潜在的施工困难。

2.4 制定详细的施工方案和平安措施根据实际情况，制定详细的施工方案，包括施工顺序、时间安排和工作任务分配等。

同时，制定必要的平安措施，确保施工过程中的平安性。

3. 施工步骤基于以上准备工作，道路监控立杆施工可以按照以下步骤进行：3.1 确定立杆安装位置根据规划和勘测结果，确定立杆的具体安装位置，并进行标记。

在此过程中，应注意防止干扰到地下管线和其他设施。

3.2 安装根底为了确保立杆的稳定性，必须先安装根底。

根据立杆的高度和规格，选择适宜的根底类型，如钢筋混凝土根底或螺栓根底。

按照设计要求，在标记的位置挖掘根底坑，并进行相应的混凝土浇筑或螺栓固定。

3.3 安装立杆和附件待根底完全枯燥或螺栓固定完成后，使用适当的设备和工具，将立杆安装在根底上。

根据具体的设计要求，安装附件，如摄像头支架和电源线等。

3.4 进行必要的调试和测试安装完成后，进行必要的调试和测试工作，确保立杆和相关设备的正常运行。

这包括检查立杆的垂直度、连接件的牢固性以及监控设备的工作状态等。

3.5 清理和整理施工场地在施工完成后，清理并整理施工场地，包括去除废弃物和工具，以及恢复或保护周边环境。

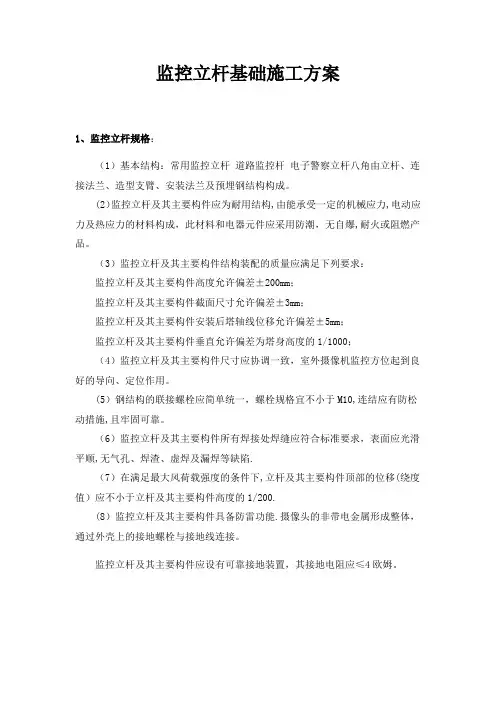

监控立杆基础施工方案1、监控立杆规格:（1）基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

（2）监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

(3)监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm;监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000;（4）监控立杆及其主要构件尺寸应协调一致,室外摄像机监控方位起到良好的导向、定位作用.(5）钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施,且牢固可靠。

（6)监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

（7）在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.(8）监控立杆及其主要构件具备防雷功能.摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件应设有可靠接地装置,其接地电阻应≤4欧姆. （2）基础底座及地锚采用混凝土加钢筋笼浇注,4米以下预埋件尺寸不小于0.3m*0。

3m*0.6m灌浇水泥尺寸不小于0。

4m×0。

4m×0。

6m。

4至6米立杆预埋件尺寸不小于0。

3m＊0.3m＊0。

8m灌浇水泥尺寸不小于0。

5m×0。

5m×1。

0m。

如图所示：4米监控立杆基础设计图6米监控立杆基础设计图 2、接地电阻测试方法 C25水泥 扁铁焊接 32cm60cm 50cm深入地下1.5M角铁焊接30cm 法兰盘 30cm 32cm100cm 50cm深入地下1.5MC25水泥 扁铁焊接角铁焊接30cm 法兰盘 30cm接地电阻测试方法（图解）(1）接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b。

监控立杆施工方案监控立杆施工方案一、施工目标和内容1. 监控立杆施工的目标是确保施工过程中的安全和质量，保证现场的顺利进行。

2. 施工内容包括：①准备工作：组织人员、清理现场、摆放施工设备和材料等；②立杆施工：按照设计要求挖坑、倾斜立杆、混凝土浇筑、固定立杆等；③完工验收：进行立杆的竖直度、坚固度等检查。

二、施工条件和要求1. 施工条件①建筑单位提供的相关施工图纸和规范；②建筑现场的地基、材料、设备等；③现场的施工环境，如天气、温度等；④施工人员的资质和技能。

2. 施工要求①按照相关规范和图纸要求施工；②施工现场的卫生和秩序保持良好；③人员必须佩戴安全帽、安全鞋等个人防护装备；④施工现场必须设置警示标志，确保周边人员的安全；⑤施工过程需定期检查，确保施工质量。

三、施工步骤与流程1. 准备工作①组织人员：确定施工人数和职责分工，保证施工队伍的正常运转；②清理现场：清除施工现场的杂物和障碍物，确保施工区域的整洁；③摆放设备材料：按照施工图纸要求，将所需设备和材料放置在合适的位置。

2. 立杆施工①挖坑：根据标准尺寸和图纸要求，在地面挖掘合适大小的坑穴；②倾斜立杆：将立杆倾斜放入坑穴，确保杆体与地面垂直；③混凝土浇筑：利用混凝土将杆体与地面固定，确保稳固度；④固定立杆：在混凝土凝固之前，使用支撑物或支架固定立杆。

3. 完工验收①检查立杆的竖直度和坚固度，确保满足设计和规范要求；②清理施工现场，移除多余的材料和设备；③填写施工记录和报告，做好施工总结。

四、安全预防和措施1. 安全预防①制定安全生产责任制和安全操作规程；②进行安全培训，提高员工的安全意识和技能；③确保设备和材料的质量符合施工要求；④监测和维修设备，确保施工过程中的安全。

2. 安全措施①设置警示标志和安全警示线，防止非施工人员进入施工区域；②使用合格的个人防护装备，如安全帽、安全眼镜、手套等；③安全监测和提醒，确保施工人员的安全意识和行为；④定期组织安全检查和演练，提高安全管理水平。

第1篇一、工程概况及说明本项目为某大型商业综合体监控系统施工项目，主要包括视频监控系统、入侵报警系统、门禁系统等。

工程地点位于市中心区域，总建筑面积约10万平方米。

施工周期为120天，为确保工程质量和进度，特制定本施工组织设计。

二、施工组织措施2.1 编制依据1. 《建筑智能化系统工程设计规范》GB50394-20072. 《视频监控系统工程验收规范》GB50395-20073. 《入侵报警系统工程设计规范》GB50394-20074. 施工图纸及设计文件2.2 工程目标1. 确保工程质量，达到国家相关标准。

2. 确保工程进度，按期完成施工任务。

3. 确保施工安全，杜绝安全事故发生。

2.3 设备、人员动员周期1. 人员：施工队伍组建完毕，施工人员到位，培训合格，预计15天。

2. 设备：设备采购、验收、运输、安装预计20天。

2.4 设备、人员、材料运到施工现场的方法1. 设备：采用专业物流公司运输，确保设备安全送达。

2. 人员：组织施工队伍统一进场，确保人员安全。

3. 材料：按施工进度分批次进场，确保材料供应。

2.5 施工组织部署1. 施工队伍：成立项目管理部，负责施工组织、协调、监督。

2. 施工进度：制定详细的施工进度计划，确保工程进度。

3. 施工质量控制：严格执行国家相关标准和规范，确保工程质量。

4. 施工安全：建立健全安全管理制度，加强安全教育培训，确保施工安全。

三、施工进度方案3.1 施工进度计划1. 施工准备阶段：15天2. 设备安装阶段：40天3. 系统调试阶段：30天4. 系统验收阶段：15天3.2 进度计划的控制方法1. 严格执行施工进度计划，确保工程进度。

2. 加强施工过程中的协调，提高施工效率。

3. 针对关键节点，加强监控，确保工程进度。

3.3 确保工期的措施1. 制定详细的施工进度计划，明确各阶段任务。

2. 加强施工队伍管理，提高施工效率。

3. 优化施工组织，合理调配资源。

四、施工技术方案4.1 施工方法概述1. 按照设计图纸和规范要求，进行设备安装和系统调试。

监控立杆基础施工方案1、监控立杆规格：(1）基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

（2）监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品.(3)监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm;监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；（4）监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用.（5）钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10,连结应有防松动措施，且牢固可靠。

（6）监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷.(7）在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200。

（8)监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

（2）基础底座及地锚采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不小于0.3m＊0.3m*0.6m灌浇水泥尺寸不小于0。

4m×0.4m×0.6m。

4至6米立杆预埋件尺寸不小于0。

3m*0。

3m＊0。

8m灌浇水泥尺寸不小于0.5m×0。

5m×1.0m。

如图所示：4米监控立杆基础设计图6米监控立杆基础设计图C25水泥扁铁焊接32cm60cm50cm深入地下1.5M角铁焊接30cm法兰盘30cm2、接地电阻测试方法 接地电阻测试方法（图解) （1）接地电阻测试要求: a 。

监控立杆基础施工方案1、监控立杆规格：（1）基本结构:常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

(2）监控立杆及其主要构件应为耐用结构,由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品.(3）监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；（4）监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

（5）钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10,连结应有防松动措施，且牢固可靠。

(6）监控立杆及其主要构件所有焊接处焊缝应符合标准要求,表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

（7）在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200。

（8）监控立杆及其主要构件具备防雷功能.摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

（2）基础底座及地锚采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不小于0.3m*0.3m＊0。

6m 灌浇水泥尺寸不小于0。

4m×0.4m×0。

6m.4至6米立杆预埋件尺寸不小于0。

3m＊0.3m＊0。

8m灌浇水泥尺寸不小于0。

5m×0。

5m×1。

0m。

如图所示：4米监控立杆基础设计图6米监控立杆基础设计图C25水泥扁铁焊接32cm60cm50cm深入地下1.5M角铁焊接30cm法兰盘30cm2、接地电阻测试方法接地电阻测试方法（图解) （1）接地电阻测试要求:a 。

第1篇一、项目概述随着社会治安管理的需要，监控系统的建设已成为城市安全的重要组成部分。

监控立杆作为监控系统的重要组成部分，其施工质量直接影响到监控系统的稳定性和安全性。

本方案旨在制定一套科学、合理、高效的监控立杆施工方案，确保施工质量，提高施工效率。

二、施工准备1. 人员准备- 施工队伍：由具备相关专业知识和技能的施工人员组成，包括施工队长、技术员、电工、焊工、搬运工等。

- 人员培训：对施工人员进行专业技能培训，确保其掌握监控立杆施工的相关知识和操作技能。

2. 材料准备- 立杆：根据设计要求选择合适的立杆材料，如不锈钢、碳钢等。

- 基础：根据土壤条件选择合适的基础形式，如混凝土基础、预制桩基础等。

- 配件：包括连接件、地脚螺栓、防雷接地装置等。

- 电缆：根据监控点位数量和距离选择合适的电缆类型。

3. 设备准备- 施工设备：包括挖掘机、吊车、电焊机、卷扬机等。

- 测量工具：包括水准仪、经纬仪、全站仪等。

4. 施工图纸- 仔细阅读施工图纸，了解监控立杆的位置、数量、规格、基础形式等要求。

三、施工流程1. 现场勘查- 对施工场地进行实地勘查，了解地形地貌、土壤条件、周边环境等，为施工方案提供依据。

2. 基础施工- 根据设计图纸和现场勘查结果，确定基础形式和尺寸。

- 挖掘基坑，清理杂物，确保基坑平整。

- 搭设脚手架，确保施工安全。

- 钢筋绑扎：按照设计要求绑扎钢筋，确保钢筋间距和锚固长度。

- 模板安装：根据基础尺寸安装模板，确保模板牢固、平整。

- 混凝土浇筑：按照混凝土配合比进行浇筑，确保混凝土密实、均匀。

- 养护：混凝土浇筑完成后进行养护，确保混凝土强度达到设计要求。

3. 立杆安装- 立杆制作：根据设计要求制作立杆，确保立杆尺寸、形状符合要求。

- 立杆运输：采用吊车将立杆运输至施工现场。

- 立杆安装：将立杆吊装至基础顶部，调整垂直度，确保立杆垂直。

- 立杆焊接：对连接件进行焊接，确保焊接质量。

- 防雷接地：安装防雷接地装置，确保监控系统安全可靠。

监控立杆施工方案监控立杆施工方案为了确保施工过程的安全和监督施工质量，对于立杆施工需要制定详细的监控方案。

本方案旨在监控立杆施工中的关键节点，并通过监控设备对施工过程进行全程监控和记录。

一、监控设备的选择和布置1. 摄像头的选择：选择高清晰度的摄像头，以确保施工现场的图像清晰可见。

2. 摄像头的布置：针对立杆施工过程中的关键节点，合理布置监控摄像头，例如杆底施工、立杆过程、固定等环节。

摄像头安装的高度要满足施工现场要求，确保有效的监控。

二、监控数据的实时传输和存储1. 实时传输：通过无线网络或有线网络将监控数据实时传输到监控中心，以便随时观察施工现场的情况。

2. 存储备份：在监控中心进行监控数据的远程存储，以备后期分析和备案。

同时，还需备份至本地存储设备中，确保监控数据的安全性和可靠性。

三、施工现场的管理和监督1. 建立监控中心：在施工现场设立监控中心，由专人负责监控设备的运行和数据的查看和备份。

2. 警告和报警机制：建立有效的警告和报警机制，当监控发现施工异常或不符合规范时，能够及时发出警报，以便现场人员及时处理。

3. 定期巡检：定期巡检监控设备的运行情况，保证设备的正常工作，并及时进行维修或更换。

四、监控数据的分析和应用1. 监控数据的分析：对监控数据进行分析，找出施工中存在的问题和不合理之处，并提出优化改进的建议。

2. 应用于施工管理：通过监控数据的分析，可以对施工进度、施工质量等进行评估，为施工经理提供决策支持。

3. 应用于施工培训：将监控数据应用于施工培训中，通过案例分析和实时监控视频，向施工人员传授正确的施工方法和注意事项。

综上所述，监控立杆施工方案可通过合理的监控设备选择和布置、数据的实时传输和存储、施工现场的管理和监督以及监控数据的分析和应用，确保立杆施工的安全和质量。

第1篇一、项目概述本项目为某区域监控系统安装工程，旨在提高该区域的安全管理水平，确保公共安全。

监控杆的安装是监控系统建设的关键环节，本方案将详细阐述监控杆的安装施工流程、技术要求、安全措施等。

二、工程背景随着社会经济的发展和科技的进步，视频监控已成为城市安全防范的重要手段。

本项目监控杆的安装，将覆盖主要街道、广场、交通要道等关键区域，实现24小时监控，确保人民群众的生命财产安全。

三、施工准备1. 施工组织- 成立施工领导小组，负责施工过程中的协调、指挥和监督。

- 成立技术组，负责施工方案的设计、技术指导和施工监督。

- 成立安全组，负责施工过程中的安全管理和事故处理。

2. 人员配备- 施工人员：熟练掌握监控杆安装技术的专业施工人员。

- 技术人员：具备相关专业知识，负责技术指导和施工方案的实施。

3. 材料设备- 监控杆：符合国家标准，材质为不锈钢或热镀锌钢管。

- 支撑基础：混凝土基础或钢结构基础。

- 安装工具：电钻、扳手、水准仪、线坠等。

- 配套设备：摄像机、支架、线缆等。

4. 施工图纸- 根据设计图纸，确定监控杆的位置、高度和角度。

- 绘制详细的施工图纸，包括监控杆的安装位置、基础施工图、支架安装图等。

四、施工流程1. 现场勘查- 对施工区域进行实地勘查，了解地形地貌、交通状况、周边环境等。

- 确定监控杆的安装位置，确保监控范围覆盖全面。

2. 基础施工- 根据设计图纸，开挖基础坑，确保基础尺寸符合要求。

- 清理基础坑内的杂物，检查基础坑的尺寸和位置。

- 混凝土浇筑，确保混凝土强度和密实度。

3. 监控杆安装- 安装监控杆支架，确保支架牢固可靠。

- 将监控杆吊装至支架上，调整监控杆的位置和角度。

- 检查监控杆的垂直度和水平度，确保安装精度。

4. 配套设施安装- 安装摄像机、支架和线缆，确保设备连接牢固。

- 进行系统调试，确保监控系统运行正常。

五、技术要求1. 监控杆- 材质：不锈钢或热镀锌钢管，表面处理应符合国家标准。
