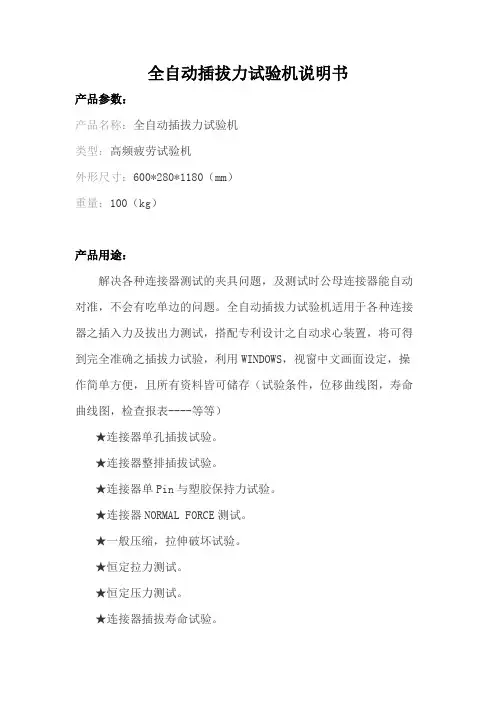

全自动插拔力试验机说明书
产品参数：
产品名称：全自动插拔力试验机
类型：高频疲劳试验机
外形尺寸：600*280*1180（mm）
重量：100（kg）
产品用途：
解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题。
全自动插拔力试验机适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验，利用WINDOWS，视窗中文画面设定，操作简单方便，且所有资料皆可储存（试验条件，位移曲线图，寿命曲线图，检查报表----等等）
★连接器单孔插拔试验。
★连接器整排插拔试验。
★连接器单Pin与塑胶保持力试验。
★连接器NORMAL FORCE测试。
★一般压缩，拉伸破坏试验。
★恒定拉力测试。
★恒定压力测试。
★连接器插拔寿命试验。
★弹片荷重位移测试。
★连接器接触端子动态阻抗测试接插件插拔力试验机典型应用。
微电脑卧式插拔力实验机操作规范
版次
第一版
一、目的：
验证我司产品插拔能力,以保证产品质量,符合安规及使用需求.
二、设备:
微电脑卧式插拔力实验机
三、条件:
1、将物料放入微电脑卧式插拔力实验机上,根据相应的测试要求对物料进行测试
2、在室内测试温度为：23+/-2℃，湿度为：50+/-5%
四、操作步骤：
1、接测试用的线材连接头固定在设备的固定夹具上，具体步骤以下图：
2、测试参数的设定
2.1超重负荷：最大的测试荷重，如果测试荷重超过这个值，就会自动停机并报警知道操作者按STOP 键，才会停止报警，此时操作者必须仔细检查报警的原因并解决报警后方可正常猜测。
2.2单位切换：用来显示测试的单位，提供KG,IB 、N 三种挑选。
2.3设定测试次数：即实验要求的的测试次数，具体方法进入操作面板设置，开机---点击SET 键---点击5键进入设定次数-----设定好之后点击OK 键，0-999999任意设置。
如图1
2.4调解测试设备的速度，在控制面板上有雕塑旋钮可以调解，调速范畴：3-100次每分钟可任意调解，调解速度是是应从左至右逐渐增加速度。
以下图2：
图1
图2
2.4、上述所有步骤调试准备完成后，则按仪器控制面板上的绿色RUN 键开始测试，测试途中如有非常可按红色STOP 键停止,以下图
调解此处的旋钮可调解固
定夹具上下移动
调解此处的旋钮可调解固定夹具左右移动
调解此处的旋钮可调解测试设备行程，越靠近圆心测试设备的行程越小，反之则越大
2.5、详细记录实验结果。
6、操作界面图示和主要参数以下：
七、测试仪器保养。

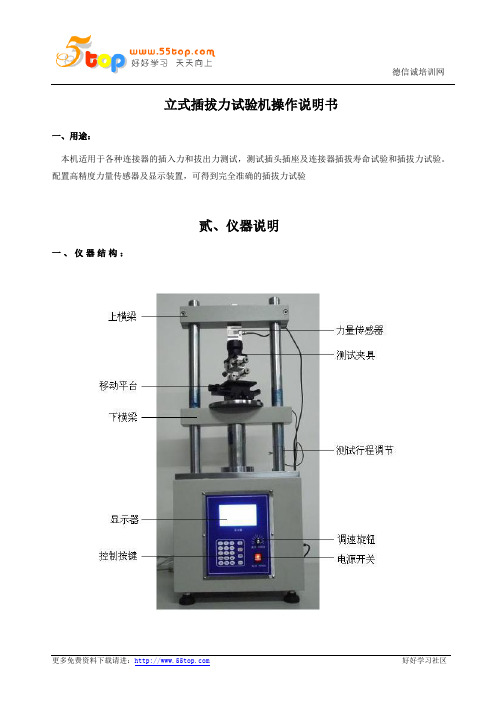

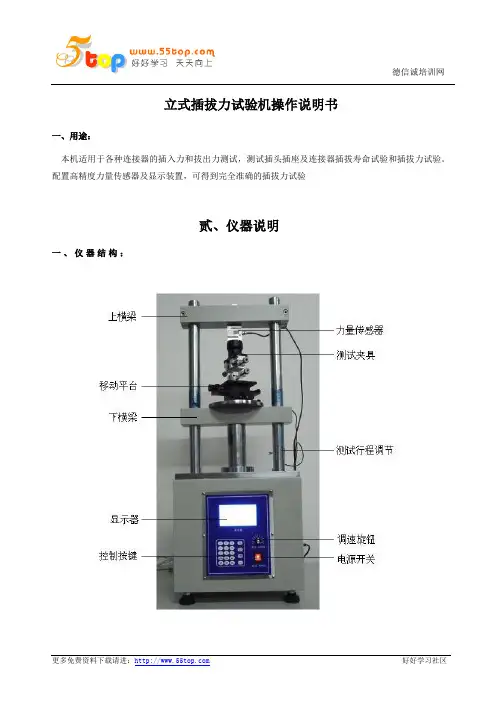

立式插拔力试验机操作说明书一、用途：本机适用于各种连接器的插入力和拔出力测试，测试插头插座及连接器插拔寿命试验和插拔力试验。
配置高精度力量传感器及显示装置，可得到完全准确的插拔力试验贰、仪器说明一、仪器结构：二、测试步骤:1本机放置注意地面平坦，安装时请调整机器水平。
并将测试产品装于下夹具，打开“电源”开关。
2点动“UP”按钮，上升产品至适当位置，夹紧上夹具，并调整上限位近接挡块至上限位近接开关刚好感应到为止（上限位近接开关上指示灯亮）。
夹好试件以上夹具应垂直且不受张力，不同材料之种类，夹具不能完全通用，可另选适当之夹具，启动机台电源，请注意上下夹具的安装位置，避免起动机台时不慎撞坏荷重传感器液晶显示器操作说明：1、UP：光标上移。
2、DOWN：光标下移。
3、STOP：停止。
4、AUTO：根椐设定的参数，自动运行。
5、0~9：数字键6、0~1：在不是设定状态时，具有第二功能，0、清除实时荷重、最大插拔力。
1、清除测定次数7、—：设定时，用作负数输入或小数点输入。
8、←：删除9、OK：确定10、 SET：设入设定画面11、EXIT：退出上一级菜单1.开机界面：每次打开电源开关，液晶显示的状态为“开机界面”，此界面要求操作者输入密码，初始密码为634114。
2.待机界面：当操作者从“开机界面”输入正确密码，按“OK”键后，便进入了“待机界面”。
从“待机界面”能进入到其它界面，如：按“SET”键，进入“主设定界面”；按“AUOT”进入“测试界面”。
3.测试界面:在“测试界面”时就是正在对测试产品正在试验，此时按“STOP”后，又回到“待机界面”。
4.主设定界面：主设定界面分为四种设定选项，分别是：1、测试参数设定；2、查看测试档案；3、系统参数较正；4、开机密码设定。
1.测定参数设定:。

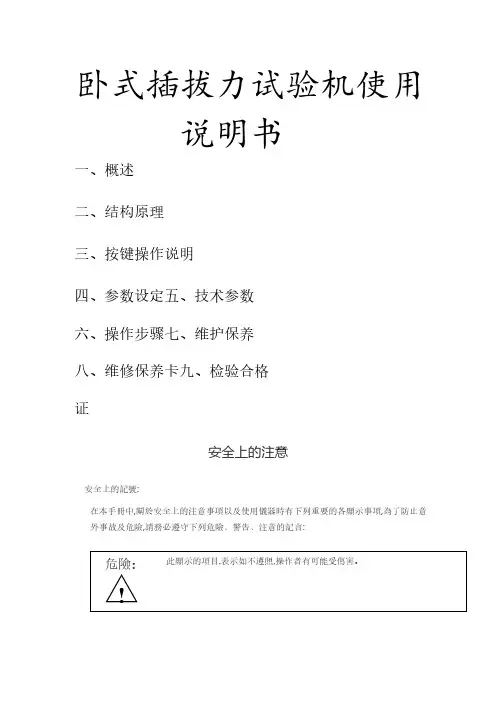

卧式插拔力试验机使用说明书一、概述二、结构原理三、按键操作说明四、参数设定五、技术参数六、操作步骤七、维护保养八、维修保养卡九、检验合格证安全上的注意安全上的記號:在本手冊中,關於安全上的注意事項以及使用儀器時有下列重要的各顯示事項,為了防止意外事故及危險,請務必遵守下列危險﹑警告﹑注意的記言:危險:此顯示的項目!警告:此顯示的項目!一、概述插拔力试验机适用于各种连接器之压缩、拉伸破坏试验, 连接器单孔插拔试验, 连接器整排插拔试验, 连接器插拔寿命试验, 连接器单针与塑胶保持力试验, 连接器正向力试验，可显示插拔力连续变化值和峰值，插拔力试验机具有次数设定，插拔力试验机速度行程可调，插拔力试验机显示速度值，可谓目前市场上最高性价比之插拔力试验机。
二、结构原理插拔力实验机通过电机提供动力，利用偏心轮旋转产生回旋效果达到往返运动。
早期卧式插拔力实验机是通过改变电机正反转产生往返运动，实践证明在短时间内高频率使电机正反转仪器损坏的故障率极高。
采用偏心轮装置后，电机只向一个方向旋转大大降低了仪器故障率。
并且提高了测试速度，节约了您宝贵的时间。
传动装置采用直线导轨，解决了测试产品重复多次后会插偏的现象。
可预置测试次数功能使您在做产品寿命实验时，可随时观察产品磨损情况。
高精度数显拉力值显示功能，可随时显示插入力或拔出力大小，准确方便快速。
特殊产品需要特制的夹具，我们精心设计的夹具免去了您着方面的烦恼。
1. TM2101-T7-04 简介1.1 主要用途及使用范围本控制器专为插拔力试验机而研制。
适用于各种连接器的插入拔出测试,可自动取得测试过程中的力学特性数据。
1.2 主要功能特性◆采样速率高达1000次/秒,可精确捕捉到插拔峰值数据。
◆用光电开关检测插拔次数,每检测到一个光电开关信号算插拔一次，抗干扰能力强,不会产生误计数的现象。
◆“启动停止固态继电器”用于控制电机的启动和停止,到达设定的插拔次数后自动停机。

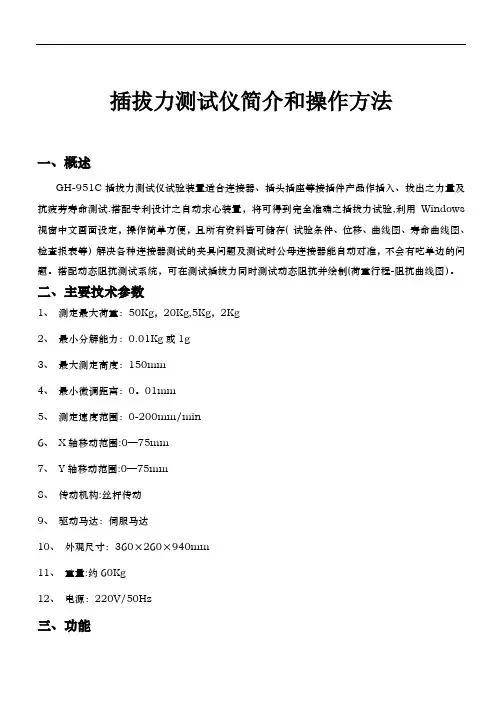

插拔力测试仪简介和操作方法一、概述GH-951C插拔力测试仪试验装置适合连接器、插头插座等接插件产品作插入、拔出之力量及抗疲劳寿命测试.搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验,利用Windows 视窗中文画面设定，操作简单方便，且所有资料皆可储存( 试验条件、位移、曲线图、寿命曲线图、检查报表等）解决各种连接器测试的夹具问题及测试时公母连接器能自动对准，不会有吃单边的问题。
搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制(荷重行程-阻抗曲线图）。
二、主要技术参数1、测定最大荷重：50Kg，20Kg,5Kg，2Kg2、最小分解能力：0.01Kg或1g3、最大测定高度：150mm4、最小微调距离：0。
01mm5、测定速度范围：0-200mm/min6、X轴移动范围:0—75mm7、Y轴移动范围:0—75mm8、传动机构:丝杆传动9、驱动马达：伺服马达10、外观尺寸：360×260×940mm11、重量:约60Kg12、电源：220V/50Hz三、功能本机主要用于测试公插从母插拔出时所需最大的力及插入时最小的力.本机配置力量数显表。
以具体数值显示力的大小。
四、设备特点1、测试条件皆由电脑画面设定，并可储存。
由下拉式菜单勾选设定或直接输入数据。
（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间每次等候位置、空压次数等).2、可储存及打印图形（荷重-行程曲线图-荷重衰减寿命曲线图-检验报表）荷重元超负载之保护功能、可确保荷重元不致损坏。
3、同时显示荷重-行程曲线图及寿命曲线图。
4、自动荷重零点检出，并可设定原点检出荷重值。
5、荷重单位显示：N、lb、gf、Kgf可自由切换。
6、可同时搭配数个荷重元（2Kgf/5Kgf/20Kgf/50Kgf选购）。
7、机台采用高钢性结构设计，搭配伺服马达，长时间使用下能确保精度，适合一般引张压缩测试及插拔力寿命测试.8、超规格值停止(于寿命测试时，测试数据超出设定上下限值时机器自动停止。

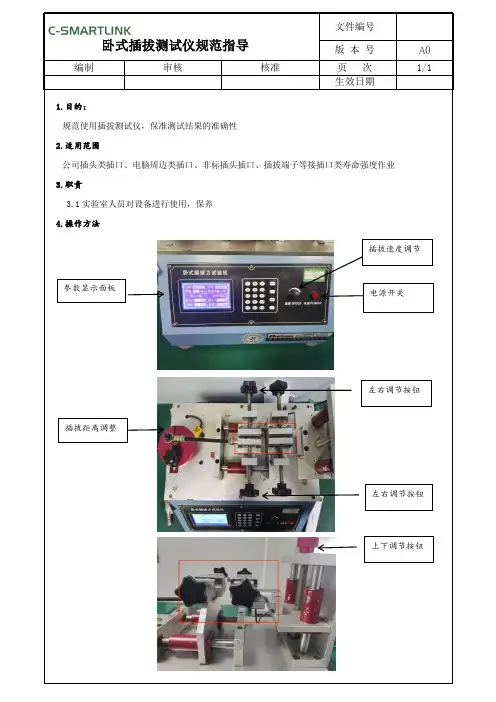

生效日期1.目的：规范使用插拔测试仪，保准测试结果的准确性 2.适用范围公司插头类插口、电脑周边类插口、非标插头插口、插拔端子等接插口类寿命强度作业 3.职责3.1实验室人员对设备进行使用，保养4.操作方法上下调节按钮左右调节按钮左右调节按钮电源开关插拔速度调节参数显示面板插拔距离调整生效日期4.1 将需要测试的公母端产品固定在插拔寿命试验机的固定夹具上。
4.2 调节偏心轮，根据产品的尺寸以及插拔行程调节好公母产品插拔行程，如上图2；4.3 调节母端夹具上下高度，让公端产品完全适合插拔，如图3设置方法为：按右边键盘中的SET键左边显示界面如图2:插拔单位设置: 按图2中的1#键测试参数设定，再按图3中的2#键进入单位设置，按图4中的1#键单位是KG, 按图4中的3#键单位是N, 按OK键确认;插拔次数设置: 按EXIT键返回到图3的界面，再按图中5#键进入插拔次数设置，图5中输入插拔次数, 按OK键确认;导通设置: 按EXIT键返回到图3的界面，再按图中6#键进入导通设置，图6中输入导通次数, 开关导通功能,不导能次料, 按OK键确认;图1 图2 图3图4 图5 图63、导通插拔时,产品导通一次, 界面左上角计数器计数一次，不导通时自动停止计数；并有力度大小值显示.4、测试速度调整:右下角面板上的转速旋钮(向左旋减小，向右旋加大),在界面左上转速有数值显示。
如下图: (速度调整要求: 插拔力测试速度小于或等于8；寿命测试速度按实际加快.)生效日期5、上述所有步骤调试准备完成后,用手转动偏心路预试一下,如无异常则打开仪器控制面板上红色电源开关然后按START按键开始测试,测试途中如有异常可按红色STOP按键停止。
如下图:五、注意事项5.1 试验前,一定要检查设备是否将试验产品固定好；5.2 所有调试准备妥当后,测试时应当检查设备运行是否顺畅；5.3如设备连续运行时间长,建议每隔一段时间检查设备运行情况。
生效日期
2012-5-3

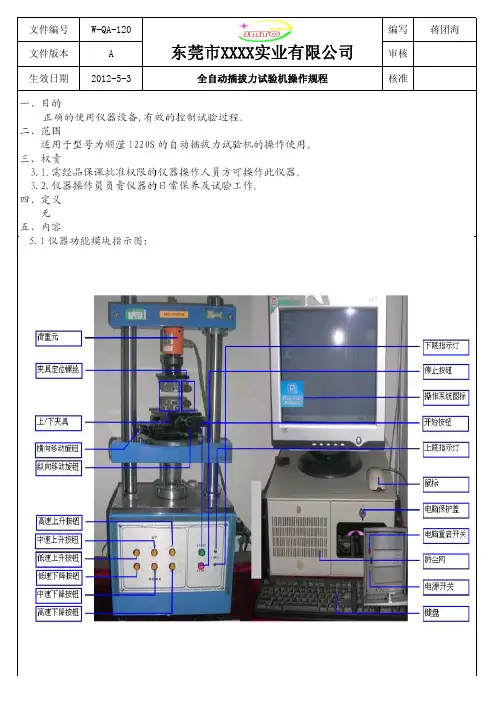

全自动插拔力试验机操作规程
核准文件编号
W-QA-120
东莞市XXXX实业有限公司编写蒋团海
文件版本
A 审核
生效日期
2012-5-3
全自动插拔力试验机操作规程
核准
蒋团海文件版本
A 审核
文件编号W-QA-120 东莞市XXXX实业有限公司编写
生效日期
2012-5-3
全自动插拔力试验机操作规程核准
东莞市XXXX实业有限公司编写蒋团海文件版本A 审核
文件编号W-QA-120
东莞市XXXX实业有限公司
文件版本A 审核
3.4报告输出
生效日期2012-5-3全自动插拔力试验机操作规程核准
生效日期
2012-5-3全自动插拔力试验机操作规程
核准
东莞市XXXX实业有限公司文件版本A 审核
生效日期
2012-5-3全自动插拔力试验机操作规程
核准
文件版本A 审核
W-QA-120 东莞市XXXX实业有限公司编写蒋团海文件编号
文件编号
W-QA-120
东莞市XXXX实业有限公司编写蒋团海文件版本A 审核
核准
生效日期2012-5-3全自动插拔力试验机操作规程
文件编号
W-QA-120
东莞市XXXX实业有限公司
编写蒋团海
文件版本A审核生效日期2012-5-3全自动插拔力试验机操作规程核准
东莞市XXXX实业有限公司全自动插拔力试验机操作规程
编写审核核准蒋团海文件编号文件版本
生效日期W-QA-120A 2012-5-3。

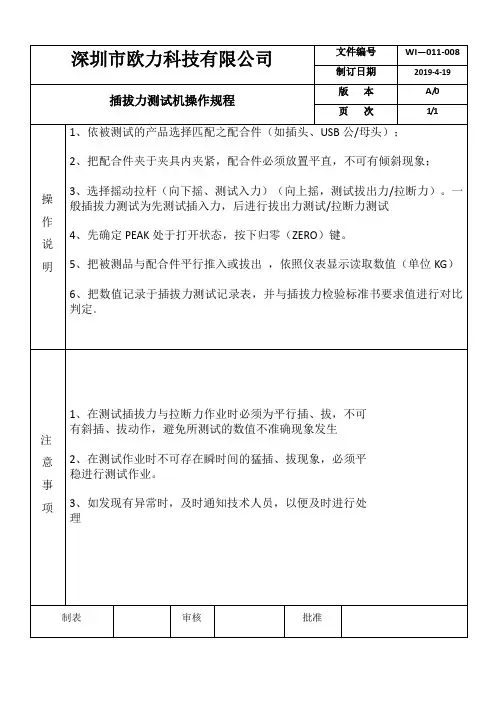

插拔力试验机操作规范1.安全操作a.在操作插拔力试验机之前，应仔细阅读并理解设备的操作手册和安全指南。
确保熟悉设备的各个部件和功能。
b.插拔力试验机应放置在平稳的工作台或平台上，以确保稳定性和安全性。
c.保持工作区域整洁，并清除任何可能造成绊倒或意外的物体。
d.在操作试验机时，应穿戴适当的个人防护设备，如手套和护目镜，以防止意外伤害。
e.在操作试验机之前，应确保设备的电源已关闭，并拔掉插头，以避免触电风险。
同时，不要触摸电子元件、电路或电缆，以免触及高压电源。
2.样品安装a.在进行测试之前，应仔细检查样品以确保其完整和无损。
b.样品必须正确安装在插拔力试验机上。
确保样品与测试机的夹具或钳具紧密连接，并牢固固定。
c.样品安装时，应确保插头和插座之间的对准和连接正确。
3.测试参数设置a.根据测试要求，设置适当的测试参数，如测试速度、测试力和循环次数等。
这些参数应在设备的操作面板上进行设置。
b.在进行测试之前，应校准设备，以确保测试结果的准确性和可靠性。
c.如果进行了多个样品的测试，应记录每个样品的批次和测试日期。
这样能够方便对测试结果进行比较和追溯。
4.进行测试a.打开插拔力试验机的电源，并按照设备的操作手册的要求进行操作。
通常，会有一个开始测试按钮或脚踏开关，用于控制测试的开始和停止。
b.当测试进行时，应密切观察设备的运行情况和测试结果。
尽量避免长时间离开设备，以便及时发现任何异常情况或故障。
c.在进行测试过程中，不要随意干预或触摸测试机的运动部件，以免造成意外伤害或设备损坏。
5.测试结束a.在测试完成后，停止设备运行并关闭插拔力试验机的电源。
b.将测试结果记录在相应的测试报告中。
应准确记录测试参数、测试过程中的任何异常或故障，并对测试结果进行分析和解释。
c.要定期检查和维护插拔力试验机，包括清洁设备、检查电线和电缆的连接、以及校准设备以确保其准确和可靠性。
通过遵守上述操作规范，可以确保插拔力试验机的安全运行，并获得准确可靠的测试结果。
插拔力试验机操作指导书版本/次A/1
1、目的
为了确保操作人员在使用1220S插拔力试验机时能正确操作及提高工作效率故制定本标准。
2、范围
2.1本标准对1220S插拔力试验机的使用与管理进行了规范。
2.2本标准适用于1220S插拔力试验机日常使用与维护保养。
3、职责
3.1品保课实验室测试员负责1220S插拔力试验机的使用与维护保养工作。
3.2品保课实验室组长负责对1220S插拔力试验机的使用与维护保养进行检查，并负责操作指导书的
制定及修改工作。
4、设备参数规格
4.1最大承载测试重量：50kgf
4.2最大移动范围：150mm
4.3测试速度范围：5~200mm/min
4.4治具盘尺寸：Φ200mm
4.5机台尺寸：360mm×260mm×940mm
4.6机台净重：67kgf
4.7机台电源：AC220V/50HZ
4.8控制系统尺寸：450mm×560mm×200mm
4.9控制系统净重：20kgf
5.0荷重元：50kgf（精度0.2 %FS）
5、设备结构图
5.1插拔试验机上部分图传感器
夹具上模夹具下模
插拔力试验机操作指导书
版本/次
A/1
5.2插拔试验机下部分图
5.3插拔试验机侧面图
5.4插拔试验机整体图
6、操作流程图
上升按下降按开始按
停止按
电源开关 数据线
电源线
传感器线。
文件编号 :生效日期:第1页/共1页

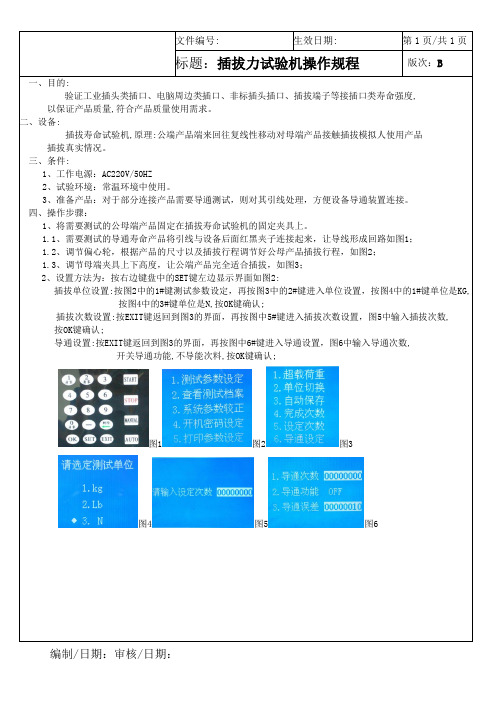

标题：插拔力试验机操作规程版次： B
一、目的 :
验证工业插头类插口、电脑周边类插口、非标插头插口、插拔端子等接插口类寿命强度,以保证产品质量 , 符合产品质量使用需求。
二、设备 :
插拔寿命试验机 , 原理 : 公端产品端来回往复线性移动对母端产品接触插拔模拟人使用产品插拔真实情况。
三、条件 :
1、工作电源： AC220V/50HZ
2、试验环境：常温环境中使用。
3、准备产品：对于部分连接产品需要导通测试，则对其引线处理，方便设备导通装置连接。
四、操作步骤：
1、将需要测试的公母端产品固定在插拔寿命试验机的固定夹具上。
1.1 、需要测试的导通寿命产品将引线与设备后面红黑夹子连接起来，让导线形成回路如图1；
1.2 、调节偏心轮，根据产品的尺寸以及插拔行程调节好公母产品插拔行程，如图2；
1.3 、调节母端夹具上下高度，让公端产品完全适合插拔，如图3；
2、设置方法为：按右边键盘中的SET键左边显示界面如图2:
插拔单位设置 :按图2中的1#键测试参数设定，再按图3中的2#键进入单位设置，按图4中的1#键单位是KG,按图 4中的 3#键单位是 N, 按 OK键确认 ;
插拔次数设置 :按EXIT键返回到图3的界面，再按图中5#键进入插拔次数设置，图5中输入插拔次数,
按OK键确认 ;
导通设置 :按EXIT键返回到图3的界面，再按图中6#键进入导通设置，图6中输入导通次数,
开关导通功能 , 不导能次料 , 按 OK键确认 ;
图 1图2图3
图4图5图6
编制 / 日期：审核/日期：
文件编号 :生效日期 :第 1 页/ 共 1 页
标题：插拔力试验机操作规程版次： B
3、导通插拔时 , 产品导通一次 ,界面左上角计数器计数一次，不导通时自动停止计数；并有力度大小值显示.
4、测试速度调整 : 右下角面板上的转速旋钮( 向左旋减小，向右旋加大), 在界面左上转速有数值显示。
如下图 : ( 速度调整要求 :插拔力测试速度小于或等于8；寿命测试速度按实际加快.)
5、上述所有步骤调试准备完成后, 用手转动偏心路预试一下 , 如无异常则打开仪器控制面板上红色电源开关然后
按 START按键开始测试 , 测试途中如有异常可按红色 STOP按键停止。
如下图 :
五、测试结束：
1、将测试仪器的所有螺钉固定好
2、整理好试验台面。
六、注意事项
1、试验前 , 一定要检查设备是否将试验产品固定好；
2、所有调试准备妥当后, 测试时应当检查设备运行是否顺畅；
3、如设备连续运行时间长, 建议每隔一段时间检查设备运行情况。
七、测试仪器保养
1、设备台面采用铝制，经常保持设备清洁.
2、设备两边轴承部分应当加润滑油处理, 保证仪器正常运转.
3、详细保养记录见
