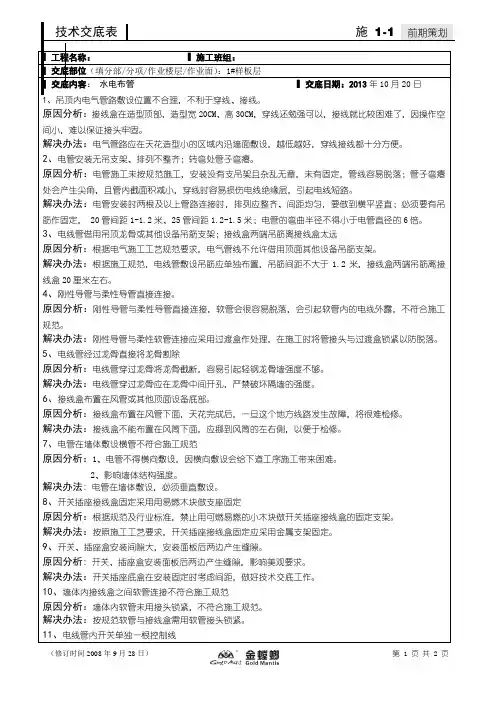

▍工程名称:▍施工班组:▍交底部位(填分部/分项/作业楼层/作业面):1#样板层▍交底内容:水电布管▍交底日期:2013年10月20日1、吊顶内电气管路敷设位置不合理,不利于穿线、接线。
原因分析:接线盒在造型顶部,造型宽20CM、高30CM,穿线还勉强可以,接线就比较困难了,因操作空间小,难以保证接头牢固。
解决办法:电气管路应在天花造型小的区域内沿墙面敷设,越低越好,穿线接线都十分方便。
2、电管安装无吊支架、排列不整齐;转弯处管子弯瘪。
原因分析:电管施工未按规范施工,安装没有支吊架且杂乱无章,未有固定,管线容易脱落;管子弯瘪处会产生尖角,且管内截面积减小,穿线时容易损伤电线绝缘层,引起电线短路。
解决办法:电管安装时两根及以上管路连接时,排列应整齐、间距均匀,要做到横平竖直;必须要有吊筋作固定, 20管间距1-1.2米、25管间距1.2-1.5米;电管的弯曲半径不得小于电管直径的6倍。
3、电线管借用吊顶龙骨或其他设备吊筋支架;接线盒两端吊筋离接线盒太远原因分析:根据电气施工工艺规范要求,电气管线不允许借用顶面其他设备吊筋支架。
解决办法:根据施工规范,电线管敷设吊筋应单独布置,吊筋间距不大于1.2米,接线盒两端吊筋离接线盒20厘米左右。
4、刚性导管与柔性导管直接连接。
原因分析:刚性导管与柔性导管直接连接,软管会很容易脱落,会引起软管内的电线外露,不符合施工规范。
解决办法:刚性导管与柔性软管连接应采用过渡盒作处理,在施工时将管接头与过渡盒锁紧以防脱落。
5、电线管经过龙骨直接将龙骨割除原因分析:电线管穿过龙骨将龙骨截断,容易引起轻钢龙骨墙强度不够。
解决办法:电线管穿过龙骨应在龙骨中间开孔,严禁破坏隔墙的强度。
6、接线盒布置在风管或其他顶面设备底部。
原因分析:接线盒布置在风管下面,天花完成后,一旦这个地方线路发生故障,将很难检修。
解决办法:接线盒不能布置在风筒下面,应挪到风筒的左右侧,以便于检修。
7、电管在墙体敷设横管不符合施工规范原因分析:1、电管不得横向敷设,因横向敷设会给下道工序施工带来困难。
水电安装技术交底记录资料一、背景随着社会的发展和人民生活水平的提高,人们对居住环境的舒适度要求越来越高,水电安装技术也逐渐成为了人们关注的焦点。
为了保证工程的质量,确保施工的顺利进行,我们进行了水电安装技术的交底,并记录了交底的内容,以便后续参考使用。
二、交底内容本次交底的内容主要包括以下几项:1. 工程概述工程概述主要包括工程的施工范围、建筑结构、照明设计等内容。
在交底中,我们向参与者介绍了工程的整体布局和设计思路,让大家对工程的整体情况有了更加全面的了解。
2. 水电安装技术要求为了保证水电安装的质量,我们对水电安装技术的要求进行了详细的介绍。
包括水电安装工程的材料要求、安装要求、接线方法等内容。
通过对水电安装技术要求的介绍,保证了后续施工过程中的准确性和安全性。
3. 施工流程施工流程是施工的核心环节,也是确保工程顺利进行的关键环节。
在交底中,我们对施工流程进行了详细的介绍,包括主要施工工艺流程、施工工艺要求、施工低温条件下的注意事项等。
通过对施工流程的介绍,保证了后续施工过程中的规范性和效率性。
4. 安全生产在交底中,我们还强调了安全生产的重要性,介绍了水电安装工程中常见的安全事故及其防范措施,以及灾害事故发生后的应急处理方法。
通过对安全生产的介绍,强化了参与者对安全生产的认识,提高了安全生产管理的水平。
三、通过本次水电安装技术交底,我们进一步加强了对工程的了解,了解了工程中的关键环节和技术要求,确保了工程施工的质量和顺利进行。
同时,也增强了参与者的安全意识和安全素质,提高了安全生产管理的水平。
我们将根据本次交底中的记录资料,不断完善和改进水电安装技术,为用户提供更加安全、舒适的居住环境。
水电安装工程技术交底(1)预理工程:本工程水、电工程的预理,随主体工程同时进行并贯穿于主体施工全过程,预埋工程是安装工程最关键性的前期工作,故安装人员必须充分地熟悉图纸,对整个工程预埋部位心中有数,与土建工程密切配合,确保预埋位置、几何尺寸、数量准确无误,安装牢固可靠,严禁事后凿墙打洞,影响工程结构。
楼面上预埋洞孔时,与楼面钢筋绑扎同步,若孔洞尺寸大于钢筋网格尺寸而影响到钢筋结构时,按设计要求采取措施在洞口设加强筋。
对小孔洞和穿墙洞要按图纸施工技术要求预埋好套管,套管在楼面上时,高出面层5㎝,墙面上套管长度两端与粉刷后墙面齐平。
穿线管预埋:密切配合土建施工,在梁、柱和楼面上线管预埋与钢筋绑扎同步。
在楼面上预埋时,先分清板下的照明和板上的插座走向,复杂部位要单独画出配管草图。
楼面套管和各种接线盒安装好后,方可绑扎楼面罩筋。
填充墙内管线与砌体工程同步埋设,钢管的连接采用套管焊接,长度应符合要求,焊接严密,无渗漏。
各种开关箱、插座、接线盒预埋时严格控制好标高,安装时先打平水,埋设时深度与粉灰面基层平齐,防止影响美观。
(2)给排水管道安装工程:管道安装采用就地加工安装,管道安装时管位的确定。
先了解和确定干管的标高、位置、坡度、管径等,正确地按图纸(或标准图)要求几何尺寸制作并埋好支架或挖好地沟。
待支架牢固后,就可以安装。
立管要求用线附吊挂在立管的位置上,用“粉囊”(灰线包)在墙面上弹出垂直线,依次埋好立管卡。
镀锌管套丝尽量采用机械套丝,套丝机一般以低速度进行工作,防止管端变形。
套丝时,严禁用锤击的方法旋紧或放松背面挡脚、进刀手把或活动标盘。
长管子套丝时,管后端一定要垫平。
套丝的次数:DN25以上管子要分两次进行,切不可一次套成,以免损坏板牙或产生“硌牙”。
在套丝过程中要经常加润滑油和冷却。
手工套丝DN32以上的管子应分两至三次套成,螺纹应加工成锥形,以使螺纹连接紧密,要求套丝过程中松开板牙的松紧程度适中。
水电安全技术交底记录(水电工)为确保工程施工过程中的水电安全,保障施工人员的生命财产安全,本文档将对水电安全技术进行交底记录。
1. 施工前准备在施工前,施工人员应该进行以下准备工作:•安全检查:对施工现场进行全面的安全检查,发现问题及时解决;•建立档案:对施工过程中所做的记录,应该建立档案,便于查询;•身体检查:施工人员应该接受身体检查,确保身体健康;•熟悉工艺:施工人员应该熟悉相关工艺和规范,以保障施工质量。
2. 安全防范措施在施工过程中,要时刻关注安全防范措施,确保施工人员的生命财产安全。
施工过程中需要注意以下事项:2.1 施工现场安全•施工现场应该进行隔离,确保无关人员无法进入;•施工过程中应该明确指定负责人,负责人应该对施工现场进行监管;•进入施工现场的人员应该佩戴安全帽、工作服、防护鞋等个人防护装备;•施工现场应该设立明显的警示标志和安全警示标识,对施工工艺及操作注意事项进行特别标注;•施工现场应有足够数量和容量的消防器材、急救药品,以备突发事件。
2.2 电气安全•施工中需要使用电气设备时,应该使用防水、防潮、防电击的电气设备;•电缆线路的接头处应该采用绝缘连接,在固定接头时应该注意不要破坏电缆绝缘层;•在进行带电操作或接触带电部件时,需要佩戴符合安全标准的绝缘手套、鞋子及其他防护用品,并且应该进行接地处理;•施工现场应有检测仪器检测电流大小以及电气设备的接地路径是否良好。
2.3 水、燃气安全•在使用涉及到水和燃气的装置之前,应该进行必要的检查和试验,并对有问题的管道或配件及时更换;•使用加压水龙头时应该先打开水龙头,等水流出来后再加压,以防止水压突然升高带来的危险;•在施工过程中,如需使用明火,需要设立专人进行监控,并准备充足的灭火设备,在使用明火时应注意防火。
3.通过本文档的交底,可以使施工人员更好地了解水电安全技术措施,达到确保施工安全的目的。
在施工过程中,每个施工人员都应该严格遵守水电安全技术措施,确保自身安全以及施工质量。
水电安装工程技术交底(1)预理工程:本工程水、电工程的预理,随主体工程同时进行并贯穿于主体施工全过程,预埋工程是安装工程最关键性的前期工作,故安装人员必须充分地熟悉图纸,对整个工程预埋部位心中有数,与土建工程密切配合,确保预埋位置、几何尺寸、数量准确无误,安装牢固可靠,严禁事后凿墙打洞,影响工程结构。
楼面上预埋洞孔时,与楼面钢筋绑扎同步,若孔洞尺寸大于钢筋网格尺寸而影响到钢筋结构时,按设计要求采取措施在洞口设加强筋。
对小孔洞和穿墙洞要按图纸施工技术要求预埋好套管,套管在楼面上时,高出面层5cm,墙面上套管长度两端与粉刷后墙面齐平。
穿线管预埋:密切配合土建施工,在梁、柱和楼面上线管预埋与钢筋绑扎同步。
在楼面上预埋时,先分清板下的照明和板上的插座走向,复杂部位要单独画出配管草图。
楼面套管和各种接线盒安装好后,方可绑扎楼面罩筋。
填充墙内管线与砌体工程同步埋设,钢管的连接采用套管焊接,长度应符合要求,焊接严密,无渗漏。
各种开关箱、插座、接线盒预埋时严格控制好标高,安装时先打平水,埋设时深度与粉灰面基层平齐,防止影响美观。
(2)给排水管道安装工程:管道安装采用就地加工安装,管道安装时管位的确定。
先了解和确定干管的标高、位置、坡度、管径等,正确地按图纸(或标准图)要求几何尺寸制作并埋好支架或挖好地沟。
待支架牢固后,就可以安装。
立管要求用线附吊挂在立管的位置上,用“粉囊”(灰线包)在墙面上弹出垂直线,依次埋好立管卡。
镀锌管套丝尽量采用机械套丝,套丝机一般以低速度进行工作,防止管端变形。
套丝时,严禁用锤击的方法旋紧或放松背面挡脚、进刀手把或活动标盘。
长管子套丝时,管后端一定要垫平。
套丝的次数:DN25以上管子要分两次进行,切不可一次套成,以免损坏板牙或产生“硌牙”。
在套丝过程中要经常加润滑油和冷却。
手工套丝DN32以上的管子应分两至三次套成,螺纹应加工成锥形,以使螺纹连接紧密,要求套丝过程中松开板牙的松紧程度适中。
完整版)水电安装工安全技术交底水电安装工安全技术交底工程名称:施工单位:交底内容:1.上班前的准备工作:1)检查所使用的工具,如手柄等,有无松动、断裂或不牢靠。
如有问题,必须修复。
2)个人安全防护用品是否戴好,如安全帽、安全带、手套等。
3)检查作业环境,排除不安全因素。
2.作业中的安全要求:1)作业高度在2m和2m以上时,必须设置安全防护设施。
当安全防护设施不到位时,不得登高作业。
2)操作人员登高必须走人行梯道,严禁利用脚手架攀登上下。
3)在架子上工作,工具和材料要放置妥当,不准随便乱扔,严格控制脚手架施工荷载。
4)施工中不准随意拆除、斩断脚手架软硬拄结,不准随意拆除脚手架上的安全设施。
如妨碍施工必须经项目施工负责人批准后,方能拆除妨碍部位。
3.作业中注意事项:1)按照施工方案的要求作业。
2)危险作业不得单独操作,要二人同时操作,必要时派人监护。
3)作业场所严禁吸烟,并设有消防器材。
4)剔槽打眼时,锤头不得松动,铲子应无卷边、裂纹,作业人员必须戴好防护眼镜。
楼板、砖墙打、钻透眼时,板下、墙后不得有人靠近。
5)使用手持电钻时,电钻必须有可靠的接保护零线和重复接地,电源线必须通过触电保护器,灵敏有效。
靠梯不准碰、压电源电线。
6)管子穿带线时,不得对管口呼唤、吹气,防止带线弹力勾眼。
穿导线时,应互相配合防止挤手。
7)管子预埋位置必须准确,绑扎牢固。
8)安装照明线路不准直接在板条天棚或隔音板上通行或堆放材料。
必须通行时,应在安4-2木枋上铺设脚手板。
9)人力弯管器弯管,应选好场地,防止滑倒和坠落。
管子加热时,管口前不得站人或通过。
10)线路上禁止带负荷接电或断电,并禁止带电操作。
11)设备未做有效接地前,不准通电试机。
12)吊装前要先检查吊点是否焊牢,钢丝绳断丝率是否在控制范围内。
13)检查好后末试吊,观察钢管悬空时塔吊、钢丝绳晃动情况,吊钩进孔及能否顺利下降。
正式吊装时要多人拿对讲机互相联系,砼塔顶要有2~3人指挥就位,且要挂好安全带。

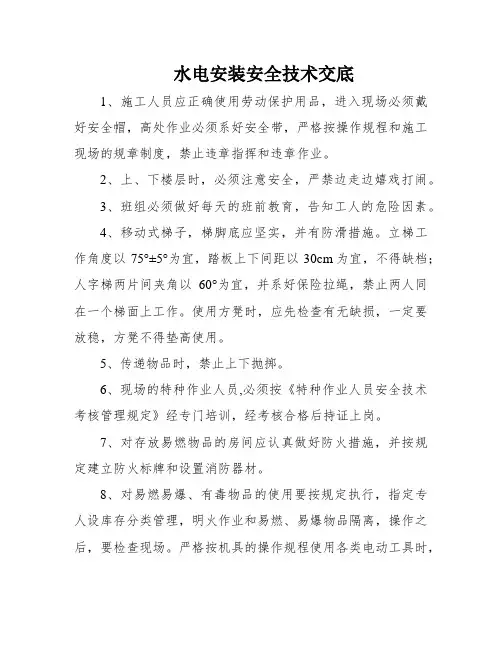

水电安装安全技术交底1、施工人员应正确使用劳动保护用品,进入现场必须戴好安全帽,高处作业必须系好安全带,严格按操作规程和施工现场的规章制度,禁止违章指挥和违章作业。
2、上、下楼层时,必须注意安全,严禁边走边嬉戏打闹。
3、班组必须做好每天的班前教育,告知工人的危险因素。
4、移动式梯子,梯脚底应坚实,并有防滑措施。
立梯工作角度以75°±5°为宜,踏板上下间距以30cm为宜,不得缺档;人字梯两片间夹角以60°为宜,并系好保险拉绳,禁止两人同在一个梯面上工作。
使用方凳时,应先检查有无缺损,一定要放稳,方凳不得垫高使用。
5、传递物品时,禁止上下抛掷。
6、现场的特种作业人员,必须按《特种作业人员安全技术考核管理规定》经专门培训,经考核合格后持证上岗。
7、对存放易燃物品的房间应认真做好防火措施,并按规定建立防火标牌和设置消防器材。
8、对易燃易爆、有毒物品的使用要按规定执行,指定专人设库存分类管理,明火作业和易燃、易爆物品隔离,操作之后,要检查现场。
严格按机具的操作规程使用各类电动工具时,严禁违章作业。
使用各类电动机具时应注意电压范围,以确保机具的正常运转。
9、施工现场的电动建筑机械、手持电动工具和用电安全装置必须符合相应的国家标准、专业标准和安全技术规程,并应有产品合格证和使用说明书。
10、电焊机应零丁设开关,并设漏电保护装置。
电焊机应安排在防雨、防砸的地点,下方不得有堆土和积水。
周围不得堆放易燃、易爆物品及其他杂物。
焊工必需按规定穿戴防护用品,持证上岗。
11、使用氧-乙炔气或电焊进行焊割作业时,应把作业范围内的易燃物品清除干净或做好隔离措施,并派专人看护,方可进行操作氧气瓶和乙炔瓶之间的间距不小于5米,两瓶距离明火不得小于10米。
12、在有预留洞口、电梯井道口或有安全警示牌的中央进行安装作业时,应做好防滑、防坠步伐,以防坠落事件的发生。
13、在吊装各种大型设备时,使用的各种工具,应做好搜检工作,确认无误后,方可投入使用,确保吊装工作的安全。
水电安装施工技术交底记录
1. 项目信息
- 项目名称:[项目名称]
- 项目地点:[项目地点]
- 施工单位:[施工单位]
- 施工日期:[施工日期]
2. 交底内容
2.1 水电工程概述
在本次施工中,水电工程主要包括给水系统和供电系统的安装和调试。
2.2 给水系统安装要点
- 所有给水管道必须符合建筑设计要求,并采用优质材料进行安装。
- 确保给水管道的布置合理,避免弯曲和死水区。
- 水龙头和阀门的安装位置应方便使用和维修。
- 完成给水系统的安装后,进行静压试验和泄漏检查。
2.3 供电系统安装要点
- 施工过程中,所有电线电缆应符合相关标准规定,并进行正
确的接线和固定。
- 装饰工程施工前,所有电器设备应进行调试和保养。
- 室外电源箱应设置在安全可靠的位置,并进行防水处理。
- 供电系统的电路连接要清晰可见,易于维修。
3. 安全注意事项
- 在进行水电工程施工时,必须严格遵守相关安全操作规程和
标准,确保施工人员的人身安全。
- 使用电动工具时,必须佩戴防护眼镜和手套,确保操作安全。
- 检查施工现场的电源和照明设施,确保使用安全。
4. 签字确认
- 施工单位负责人签字:_________________
- 施工日期:_________________
以上是关于水电安装施工技术交底的记录。
相关施工人员应仔
细阅读并遵守交底内容,确保施工质量和安全,请各相关方共同配合。
