输入滤波铝电解电容上并联薄膜电容的选取

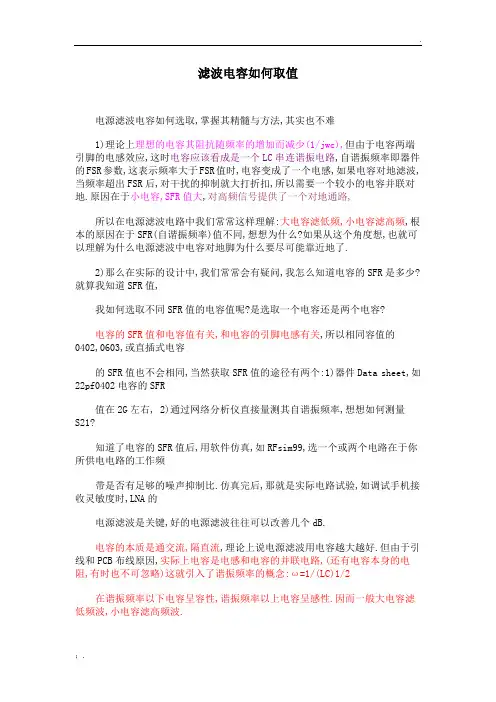

滤波电容如何取值电源滤波电容如何选取,掌握其精髓与方法,其实也不难1)理论上理想的电容其阻抗随频率的增加而减少(1/jwc),但由于电容两端引脚的电感效应,这时电容应该看成是一个LC串连谐振电路,自谐振频率即器件的FSR参数,这表示频率大于FSR值时,电容变成了一个电感,如果电容对地滤波,当频率超出FSR后,对干扰的抑制就大打折扣,所以需要一个较小的电容并联对地.原因在于小电容,SFR值大,对高频信号提供了一个对地通路,所以在电源滤波电路中我们常常这样理解:大电容滤低频,小电容滤高频,根本的原因在于SFR(自谐振频率)值不同,想想为什么?如果从这个角度想,也就可以理解为什么电源滤波中电容对地脚为什么要尽可能靠近地了.2)那么在实际的设计中,我们常常会有疑问,我怎么知道电容的SFR是多少?就算我知道SFR值,我如何选取不同SFR值的电容值呢?是选取一个电容还是两个电容?电容的SFR值和电容值有关,和电容的引脚电感有关,所以相同容值的0402,0603,或直插式电容的SFR值也不会相同,当然获取SFR值的途径有两个:1)器件Data sheet,如22pf0402电容的SFR值在2G左右, 2)通过网络分析仪直接量测其自谐振频率,想想如何测量S21?知道了电容的SFR值后,用软件仿真,如RFsim99,选一个或两个电路在于你所供电电路的工作频带是否有足够的噪声抑制比.仿真完后,那就是实际电路试验,如调试手机接收灵敏度时,LNA的电源滤波是关键,好的电源滤波往往可以改善几个dB.电容的本质是通交流,隔直流,理论上说电源滤波用电容越大越好.但由于引线和PCB布线原因,实际上电容是电感和电容的并联电路,(还有电容本身的电阻,有时也不可忽略)这就引入了谐振频率的概念:ω=1/(LC)1/2在谐振频率以下电容呈容性,谐振频率以上电容呈感性.因而一般大电容滤低频波,小电容滤高频波.这也能解释为什么同样容值的STM封装的电容滤波频率比DIP封装更高.至于到底用多大的电容,这是一个参考电容谐振频率电容值 DIP (MHz) STM (MHz)1.0μF2.5 50.1μF 8 160.01μF 25 501000pF 80 160100 pF 250 50010 pF 800 1.6(GHz)不过仅仅是参考而已,老工程师说主要靠经验.更可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.文章来源：/s/blog_545edca401000ax6.html我看了这篇文章，也做个粗略的总结吧：1.电容对地滤波，需要一个较小的电容并联对地，对高频信号提供了一个对地通路。

铝电解电容选型指导书（1）AL电解电容的结构与⽣产⼯艺介绍铝电解电容器的卷绕结构及简图如下所⽰：电解电容包含两个导电电极，中间有绝缘层隔开。

⼀个电极（阳极）由扩⼤了表⾯积的铝箔形成。

铝氧化层（AL2O3）在其表⾯形成绝缘层。

与其它电容相⽐，铝电解电容的负极（阴极）是导电液体，称作电解液。

另外⼀个铝箔，是所谓的阴极箔，其有更⼤的表⾯积，以传递电流到电解液。

电容的阳极是极纯的铝箔，其有效表⾯被极⼤地增⼤（⽐例可以到200倍），增⼤⽅式是⼀个电化学腐蚀过程，这样可以使电容到最⼤容量。

化学腐蚀的⽅式以及程度过程不同，决定于其不同要求。

铝电解电容器的主要⽣产原材料为：阳极箔、阴极箔、电解纸、电解液、导箔、胶带、盖板、铝壳、套管、垫⽚等，其⽣产⼯序主要有：切割、卷绕、含浸、装配、⽼化、封⼝、印刷、套管、测量、包装、检验等，以下为其主要⽣产⼯艺图：（2）铝电解电容器的主要电学性能参数1.额定电压VR：是设计电容时设计的⽽且表⽰在电容上的直流电压。

对于铝电解电容，额定电压≤100 V通常叫做低压电容，⽽额定电压>100 V称作（中）⾼压电容，常⽤的额定电压有6.3V，10V，16V，25V，50V，63V，100V，250V，400V，450V，500V，630V等。

2.⼯作电压VOP：电容可以在额定电压（包含⼀些叠加的成分）下额定⼯作范围内连续⼯作。

允许的连续⼯作电压范围为0V到额定电压之间。

在很短时间内，因阴极铝箔上有⼀层空⽓氧化层，电容可以承受不超过1.5 V 的反向电压。

3.浪涌电压VS：是短时间内可以加在电容上的最⼤电压，⽐如⼀⼩时内5次，每次⼀分钟。

IEC60384-4定义浪涌电压如下：如果 VR ≤ 315 V，VS= 1.15VR，如果VR> 315 V，VS= 1.10VR。

4.额定容量CR：是电容设计和标⽰的交流电容值。

CR是由(IEC 60384-1 and IEC60384-4)规定的特殊标准来测得的，对于电解电容⼀般测试条件为2倍⼯频（100HZ或120HZ），室温。

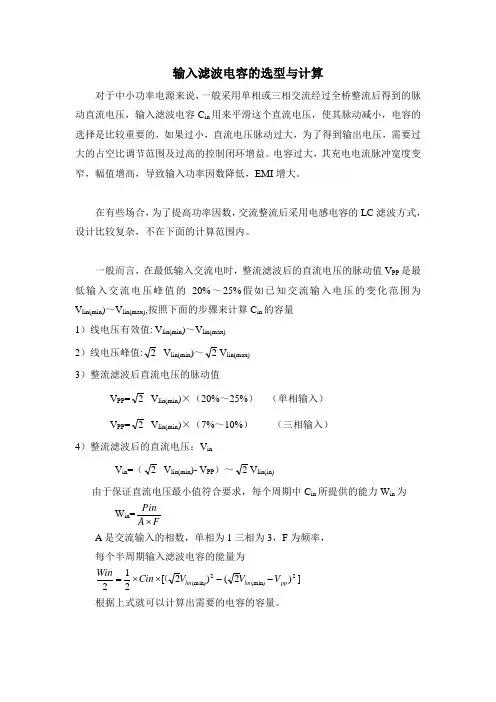

输入滤波电容的选型与计算
对于中小功率电源来说，一般采用单相或三相交流经过全桥整流后得到的脉动直流电压，输入滤波电容C in 用来平滑这个直流电压，使其脉动减小，电容的选择是比较重要的，如果过小，直流电压脉动过大，为了得到输出电压，需要过大的占空比调节范围及过高的控制闭环增益。

电容过大，其充电电流脉冲宽度变窄，幅值增高，导致输入功率因数降低，EMI 增大。

在有些场合，为了提高功率因数，交流整流后采用电感电容的LC 滤波方式，设计比较复杂，不在下面的计算范围内。

一般而言，在最低输入交流电时，整流滤波后的直流电压的脉动值V PP 是最低输入交流电压峰值的20%～25%假如已知交流输入电压的变化范围为V lin(min )～V lin(max),按照下面的步骤来计算C in 的容量
1）线电压有效值: V lin(min )～V lin(max)
2）线电压峰值:2 V lin(min )～2V lin(max)
3）整流滤波后直流电压的脉动值
V PP =2 V lin(min )×（20%～25%） （单相输入）
V PP =2 V lin(min )×（7%～10%） （三相输入）
4）整流滤波后的直流电压：V in
V in =（2 V lin(min )- V PP ）～2V lin(in)
由于保证直流电压最小值符合要求，每个周期中C in 所提供的能力W in 为 W in =F
A Pin ⨯ A 是交流输入的相数，单相为1三相为3，F 为频率，
每个半周期输入滤波电容的能量为
2(min)2(min))2()2[2
12pp lin lin V V V Cin Win --⨯⨯=（] 根据上式就可以计算出需要的电容的容量。

电力电子技术中的电容器选择准则电力电子技术领域中，电容器在电路设计中起着重要的作用。

正确选择和使用电容器可以提高系统的性能和可靠性。

本文将讨论电力电子技术中的电容器选择准则，以帮助读者更好地理解和应用这些准则。

一、电容器的基本知识电容器是一种存储电荷的被动元件，由两个导电板和隔开两板之间的绝缘层组成。

当电压施加在电容器的两端时，电容器会存储电荷，并产生电场能量。

在电力电子技术中，电容器常用于平滑电源的脉动，滤波电路，以及其他高频应用。

二、电容器的选择准则1. 额定电压：电容器的额定电压应大于电路中最大的电压脉动或工作电压，以保证其正常工作和长寿命。

一般建议选择额定电压为电路中最大电压的1.2倍或更高。

2. 容量范围：根据电路的要求和设计目标，选择合适的电容器容量范围。

容量越大，电容器存储的电荷越多，对电路的影响也越大。

3. 介质类型：根据电路工作环境的要求和电容器的使用条件，选择合适的介质类型。

常见的介质类型有铝电解电容器、陶瓷电容器、塑料电容器等。

每种介质都有其特定的优点和限制，需要根据具体情况综合考虑。

4. 外形尺寸：根据电路板的布局和空间限制，选择合适的电容器外形尺寸。

注意考虑电容器的高度、直径和引脚间距等参数。

5. 工作温度：根据电路工作的环境温度，选择适用的电容器工作温度范围。

过高的温度会降低电容器的寿命和性能。

6. 等效串联电阻（ESR）：电容器的等效串联电阻对高频性能和功率损耗有一定影响。

根据电路的高频要求和功率损耗限制，选择合适的电容器ESR指标。

7. 寿命和可靠性：电容器的寿命和可靠性是考虑因素之一。

一般而言，电解电容器的寿命较短，而固体电解电容器的寿命较长。

三、电容器的安装和使用注意事项1. 电容器应正确安装，保证引脚与电路板焊接良好，以确保电流和热量的正常传输。

2. 在使用电容器时，应注意正确的极性连接，避免反向连接导致电容器损坏或破裂。

3. 对于高频应用，应选择具有低ESR和ESL（等效串联电感）的电容器，以减少功率损耗和电路的谐振。

电源设计中的电容选用规则电源往往是我们在电路设计过程中最容易忽略的环节。

作为一款优秀的设计，电源设计应当是很重要的，它很大程度影响了整个系统的性能和成本。

电源设计中的电容使用，往往又是电源设计中最容易被忽略的地方。

一、电源设计中电容的工作原理在电源设计应用中，电容主要用于滤波（filter）和退耦/旁路（decoupling/bypass）。

滤波是将信号中特定波段频率滤除的操作，是抑制和防止干扰的一项重要措施。

根据观察某一随机过程的结果，对另一与之有关的随机过程进行估计的概率理论与方法。

滤波一词起源于通信理论，它是从含有干扰的接收信号中提取有用信号的一种技术。

“接收信号”相当于被观测的随机过程，“有用信号”相当于被估计的随机过程。

滤波主要指滤除外来噪声，而退耦/旁路（一种，以旁路的形式达到退耦效果，以后用“退耦”代替）是减小局部电路对外的噪声干扰。

很多人容易把两者搞混。

下面我们看一个电路结构：图中电源为A和B供电。

电流经C1后再经过一段PCB走线分开两路分别供给A和B。

当A 在某一瞬间需要一个很大的电流时，如果没有C2和C3，那么会因为线路电感的原因A端的电压会变低，而B端电压同样受A端电压影响而降低，于是局部电路A的电流变化引起了局部电路B 的电源电压，从而对B电路的信号产生影响。

同样，B的电流变化也会对A形成干扰。

这就是“共路耦合干扰”。

增加了C2后，局部电路再需要一个瞬间的大电流的时候，电容C2可以为A暂时提供电流，即使共路部分电感存在，A端电压不会下降太多。

对B的影响也会减小很多。

于是通过电流旁路起到了退耦的作用。

一般滤波主要使用大容量电容，对速度要求不是很快，但对电容值要求较大。

如果图中的局部电路A是指一个芯片的话，而且电容尽可能靠近芯片的电源引脚。

而如果“局部电路A”是指一个功能模块的话，可以使用瓷片电容，如果容量不够也可以使用钽电容或铝电解电容（前提是功能模块中各芯片都有了退耦电容—瓷片电容）。

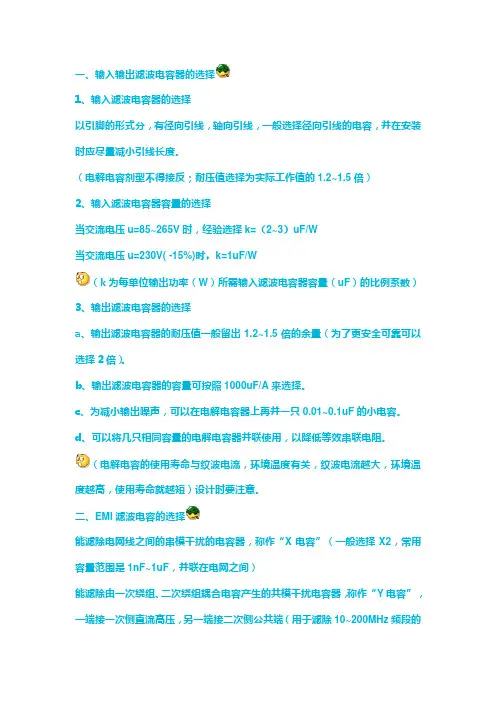

一、输入输出滤波电容器的选择1、输入滤波电容器的选择以引脚的形式分，有径向引线，轴向引线，一般选择径向引线的电容，并在安装时应尽量减小引线长度。

（电解电容剂型不得接反；耐压值选择为实际工作值的1.2~1.5倍）2、输入滤波电容器容量的选择当交流电压u=85~265V时，经验选择k=（2~3）uF/W当交流电压u=230V( -15%)时，k=1uF/W（k为每单位输出功率（W）所需输入滤波电容器容量（uF）的比例系数）3、输出滤波电容器的选择a、输出滤波电容器的耐压值一般留出1.2~1.5倍的余量（为了更安全可靠可以选择2倍）。

b、输出滤波电容器的容量可按照1000uF/A来选择。

c、为减小输出噪声，可以在电解电容器上再并一只0.01~0.1uF的小电容。

d、可以将几只相同容量的电解电容器并联使用，以降低等效串联电阻。

（电解电容的使用寿命与纹波电流，环境温度有关，纹波电流越大，环境温度越高，使用寿命就越短）设计时要注意。

二、EMI滤波电容的选择能滤除电网线之间的串模干扰的电容器，称作“X电容”（一般选择X2，常用容量范围是1nF~1uF，并联在电网之间）能滤除由一次绕组、二次绕组耦合电容产生的共模干扰电容器，称作“Y电容”，一端接一次侧直流高压，另一端接二次侧公共端（用于滤除10~200MHz频段的高频干扰，因此需要用短引线连接，常用容量范围是1~2.2nF耐压值一般不低于1.5kV）三、旁路电容和去耦电容去耦电容在集成电路的电源和地之间有两个作用：1、作为集成电路的蓄能电容。

2、旁路掉该器件的高频噪声。

（数字电路中典型的去耦电容值是0.1uF，最好不用电解电容，去耦电容的选用经验算法：C=1/F,即10MHz取0.1uF，100MHz取0.01uF）在电子电路中，旁路电容和去耦电容都是起到抗干扰的作用，因为电容处的位置不一样，称呼也就不一样了。

（笔者这么认为）对于同一个电路来说，旁路电容就是把输入信号的高频噪声作为滤除对象，把前级携带的高频杂波滤除；而去耦电容也称退偶电容，就是把输出信号的干扰作为滤除对象。

多个并联滤波电容选择原则
在设计并联滤波电路时，选择合适的滤波电容是非常重要的。

以下是一些选择滤波电容的原则：
1. 频率响应，滤波电容的选择应该考虑到需要滤除的信号频率。

一般来说，滤波电容的阻抗随着频率的增加而减小，因此对于需要
滤波的高频信号，需要选择较小的电容值。

2. 电压容量，滤波电容的电压容量应该大于电路中的最大工作
电压，以确保电容不会因为电压过高而损坏。

3. 筛选特性，滤波电容的筛选特性也是选择的重要考虑因素。

不同类型的电容有不同的筛选特性，比如铝电解电容、钽电容、陶
瓷电容等，每种电容都有其特定的优势和限制。

4. 尺寸和成本，滤波电容的尺寸和成本也是需要考虑的因素。

较大尺寸的电容可能在空间受限的情况下不适用，而成本较高的电
容也可能超出预算。

5. 温度稳定性，在一些特殊的应用中，滤波电容的温度稳定性
也是需要考虑的因素。

一些应用对温度变化非常敏感，因此需要选择具有良好温度稳定性的电容。

总的来说，选择滤波电容需要考虑频率响应、电压容量、筛选特性、尺寸和成本以及温度稳定性等多个因素，以确保滤波电容能够在特定的应用中发挥最佳的效果。

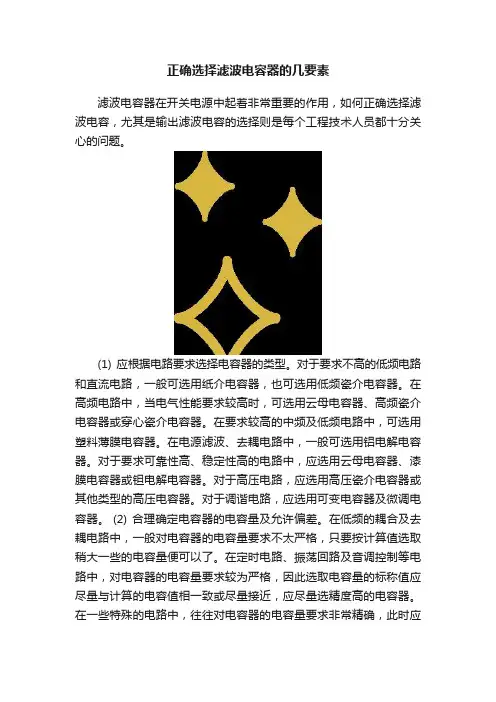

正确选择滤波电容器的几要素滤波电容器在开关电源中起着非常重要的作用，如何正确选择滤波电容，尤其是输出滤波电容的选择则是每个工程技术人员都十分关心的问题。

(1) 应根据电路要求选择电容器的类型。

对于要求不高的低频电路和直流电路，一般可选用纸介电容器，也可选用低频瓷介电容器。

在高频电路中，当电气性能要求较高时，可选用云母电容器、高频瓷介电容器或穿心瓷介电容器。

在要求较高的中频及低频电路中，可选用塑料薄膜电容器。

在电源滤波、去耦电路中，一般可选用铝电解电容器。

对于要求可靠性高、稳定性高的电路中，应选用云母电容器、漆膜电容器或钽电解电容器。

对于高压电路，应选用高压瓷介电容器或其他类型的高压电容器。

对于调谐电路，应选用可变电容器及微调电容器。

(2) 合理确定电容器的电容量及允许偏差。

在低频的耦合及去耦电路中，一般对电容器的电容量要求不太严格，只要按计算值选取稍大一些的电容量便可以了。

在定时电路、振荡回路及音调控制等电路中，对电容器的电容量要求较为严格，因此选取电容量的标称值应尽量与计算的电容值相一致或尽量接近，应尽量选精度高的电容器。

在一些特殊的电路中，往往对电容器的电容量要求非常精确，此时应选用允许偏差在±0.1%～±0.5%范围内的高精度电容器。

有个参考公式的，RC=(3-5)*(T/2)的，其中R是等效负载，T是周期=1/f=0.02s(f 按照市电50Hz算)，如果前面那个系数取中间值4，那边这个滤波电容的容量就应该是:RC=2T=2*0.02=0.04,所以C=0.04/R(R是等效负载电阻)，假设R=10ohm，那么这个电容的容量就是4000uF，实际就取4700uF了! (3) 选用电容器的工作电压应符合电路要求。

一般情况下，选用电容器的额定电压应是实际工作电压的1.2～1.3 倍。

对于工作环境温度较高或稳定性较差的电路，选用电容器的额定电压应考虑降额使用，留有更大的余量才好。

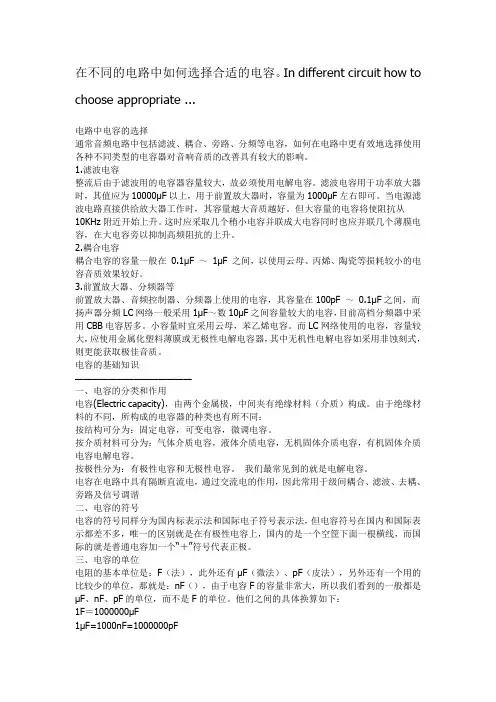

在不同的电路中如何选择合适的电容。

In different circuit how to choose appropriate ...电路中电容的选择通常音频电路中包括滤波、耦合、旁路、分频等电容，如何在电路中更有效地选择使用各种不同类型的电容器对音响音质的改善具有较大的影响。

1.滤波电容整流后由于滤波用的电容器容量较大，故必须使用电解电容。

滤波电容用于功率放大器时，其值应为10000μF以上，用于前置放大器时，容量为1000μF左右即可。

当电源滤波电路直接供给放大器工作时，其容量越大音质越好。

但大容量的电容将使阻抗从10KHz附近开始上升。

这时应采取几个稍小电容并联成大电容同时也应并联几个薄膜电容，在大电容旁以抑制高频阻抗的上升。

2.耦合电容耦合电容的容量一般在0.1μF ～1μF 之间，以使用云母、丙烯、陶瓷等损耗较小的电容音质效果较好。

3.前置放大器、分频器等前置放大器、音频控制器、分频器上使用的电容，其容量在100pF ～0.1μF之间，而扬声器分频LC网络一般采用1μF～数10μF之间容量较大的电容，目前高档分频器中采用CBB电容居多。

小容量时宜采用云母，苯乙烯电容。

而LC网络使用的电容，容量较大，应使用金属化塑料薄膜或无极性电解电容器，其中无机性电解电容如采用非蚀刻式，则更能获取极佳音质。

电容的基础知识——————————————一、电容的分类和作用电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。

由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。

按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。

按极性分为：有极性电容和无极性电容。

我们最常见到的就是电解电容。

电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐二、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个“＋”符号代表正极。

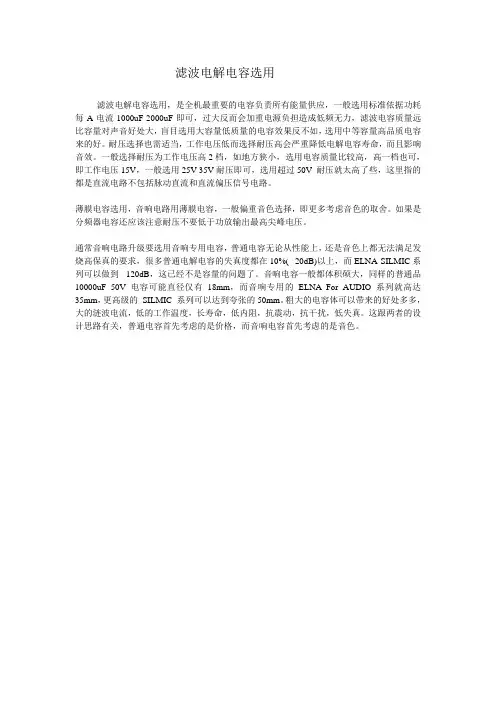

滤波电解电容选用
滤波电解电容选用，是全机最重要的电容负责所有能量供应，一般选用标准依据功耗每A电流1000uF-2000uF即可，过大反而会加重电源负担造成低频无力，滤波电容质量远比容量对声音好处大，盲目选用大容量低质量的电容效果反不如，选用中等容量高品质电容来的好。

耐压选择也需适当，工作电压低而选择耐压高会严重降低电解电容寿命，而且影响音效。

一般选择耐压为工作电压高2档，如地方狭小，选用电容质量比较高，高一档也可，即工作电压15V，一般选用25V-35V耐压即可，选用超过50V 耐压就太高了些，这里指的都是直流电路不包括脉动直流和直流偏压信号电路。

薄膜电容选用，音响电路用薄膜电容，一般偏重音色选择，即更多考虑音色的取舍。

如果是分频器电容还应该注意耐压不要低于功放输出最高尖峰电压。

通常音响电路升级要选用音响专用电容，普通电容无论从性能上，还是音色上都无法满足发烧高保真的要求，很多普通电解电容的失真度都在10%(- 20dB)以上，而ELNA SILMIC系列可以做到-120dB，这已经不是容量的问题了。

音响电容一般都体积硕大，同样的普通品10000uF 50V 电容可能直径仅有18mm，而音响专用的ELNA For AUDIO 系列就高达35mm，更高级的SILMIC 系列可以达到夸张的50mm。

粗大的电容体可以带来的好处多多，大的涟波电流，低的工作温度，长寿命，低内阻，抗震动，抗干扰，低失真。

这跟两者的设计思路有关，普通电容首先考虑的是价格，而音响电容首先考虑的是音色。

关于铝电解电容的选择方法和要点电路系统性能的稳定可靠，与选用的元器件参数、等级、质量等密切相关。

设计师应针对产品应用环境以及电性能的要求，准确提出对元件参数的具体要求，包括标称值、精度和误差要求、稳定性要求、温度范围要求、安装尺寸以及与电路性能密切相关的其它要求。

因在所有的被动元件中，铝电解电容的失效率最高，所以选型尤为重要。

铝电解电容选型要点：容量，耐压，温度范围，元件封装形式与尺寸纹波电流、纹波电压漏电流、ESR、散逸因数、阻抗/频率特性电容寿命实际需要、性能和成本等综合考量电子元件技术网通过调查工程师在铝电解选型和应用中碰到的问题提出，要关注耐压、容量、温度和尺寸几个参数，也要注意铝电解电容对整个电路的稳定性问题。

铝电解电容是以经过蚀刻的高纯度铝箔作为阳极，以浸有电解液的薄纸或布做阴极构成的极性电容器。

优点：容量大、耐压高、价格便宜缺点：漏电流大、误差大、稳定性差、寿命随温度的升高下降很快数字电路中使用的铝质电解电容一般用于电源平滑滤波，除容量、耐压、容量误差、工作温度、封装尺寸等熟知的参数外，还有儿个有关电容器品质的重要参数，包括损耗角正切、漏电流、等效串联电阻ESR、允许的纹波电流、使用寿命等。

这些参数不标在成品封装外皮上，只在产品规格书中体现的，但这些参数有可能是关系电路性能的关键。

容量和额定工作电压铝电解电容本体上标有的容量和耐压，这两个参数是很重要，是选用电容最基本的内容。

在实际电容选型中，对电流变化节奏快的地方要用容量较大的电容，但并非容量越大越好，首先，容量增大，成本和体积可能会上升，另外，电容越大充电电流就越大，充电时间也会越长。

这些都是实际应用选型中要考虑的。

额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压。

在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。

常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V。

薄膜电容器取代铝电解电容器方案一、在变频器中的应用1、三相变频器的主电器图：2、电路中电容对应薄膜电容型号：DC-LNK电容C1：YHA、YHB、YHEIGBT保护电容C2、C3、C43、电容选择要点介绍DC-LNK电容C1电压选择：跟据客户设备使用电压来选择，电容额定电压不低于客户使用电压。

容量选择：替代电解电容的容量为：电解电容容量的1/3~1/4。

如未用过电解电容的，C1容量为：30~50UF每KW的功率（电压超过1500V.DC时可以适当降低）。

注：同时需了解设备的使用场合、功率、电压等级、原电解使用容量和电压、IGBT使用频率。

IGBT保护电容电压选择：跟据客户IGBT电压等级来选择，电容额定电压一般不低于客户使用电压。

容量选择：C2、C3、C4容量为：IGBT实际工作电流每100A使用容量大约1UF。

二、在UPS/EPS中的应用1、单相UPS/EPS电源的主电器图：2、电路中电容对应薄膜电容型号：DC-LNK电容C1：YHA、YHB、YHEIGBT保护电容C2、C3输出滤波电容：C4：YHC、YHD（三相时）3、电容选择要点介绍DC-LNK电容C1电压选择：跟据客户设备使用电压来选择，电容额定电压不低于客户使用电压。

容量选择：替代电解电容的容量为：电解电容容量的1/3~1/4。

如未用过电解电容的，C1容量为：30~50UF每KW的功率。

注：同时需了解设备的使用场合、功率、电压等级、原电解使用容量和电压、IGBT使用频率。

IGBT保护电容选择：同变频器IGBT电容选择方法相同。

输出滤波电容电压选择：跟据客户设备使用电压来选择，电容额定电压不低于客户使用电压。

容量选择：根据客户要求，同时需设备输出功率、频率及电流。

三、在逆变焊机、电镀电源中的应用1、全桥逆变焊机、电镀电源（直流）的主电器图：2、半桥逆变焊机、电镀电源（直流）的主电器图：3、电路中电容对应薄膜电容型号：DC-LNK电容C1：YHF、YHI、YHHIGBT保护电容C2：隔直耦合电容C3：YHI、YHH、YHF、YHG桥臂电容C4、C5：YHI、YHH、YHF4、电容选择要点介绍DC-LNK电容C1电压选择：跟据客户设备使用电压来选择，电容额定电压不低于客户使用电压。

如何正确的选择滤波电容器？选择合适的滤波电容可以提高产品可靠性和稳定性•电容器的主要参数有：耐压值、工作温度、电容值、等效串联阻抗（ESR）等等，我们在设计滤波电路的时候需要根据实际需求选择合适的滤波电容器。

•用于滤波的电容器主要有：电解电容、钽电容、瓷片电容01滤波电容耐压值怎么选择？耐压值当然是越大越好了，但是相同电容值的电容，耐压值越高，它的体积也会越大，价格也会越高。

其实耐压值只要大于工作电压的2倍就可以非常可靠的工作了。

如果达到不2倍耐压，至少也要达到1.5倍的耐压值。

比如工作电压为10V的电路，我们可以选择耐压为25V 电容02滤波电容工作温度怎么选择？为了使电容能够长期、稳定、可靠的工作，工作温度也需要留有一定的余量，工作环境温度超过60°C的场合，建议选择105°C的电容。

03滤波电容电容值怎么选择？电容电源电路中，可以滤除交流成分，使电源更稳定、平滑。

在低频的电路中，可以选择较大的容值的电容。

但在高频的开关电源电路中，滤波电容不是越大越好的。

在高频电路中需要考虑电容阻抗和频率特性。

电容需要在工作频率内较低的等效阻抗才会有良好的滤波效果。

电容容值大小可以参考前辈们的计算公式：C>0.289/{f×（U/I）× ACv}ACv是纹波系数，单位是%04滤波电容等效串联阻抗（ESR）怎么选择？在低频的滤波电路中，关注容值就可以了，无需过多的关注ESR。

电源工作频率提高后，电容值会急速下降，所以在高频的电源电路在，我们需要选择ESR小的滤波电容。

05选择什么种类电容作为滤波电容？•电解电容的ESR是最大的，钽电容的ESR比电解电容小，瓷片电容的ESR最小•电解电容的容值比较大，耐压也高；钽电容的耐压值一般较低，钽电容体积较小、性能稳定；瓷片电容一般体积小，但容值不会太大。

•需要根据电容值、尺寸、耐压、耐温、ESR、成本等选择合格的电容。

4.3 滤波电容器的选择4.3.1 滤波电容器额定电压的选择滤波电容器在输入电压220V±20%或输入电压85V~265V （110V －20%~220V ＋20%）时的最高整流输出电压可以达到370V ，因此应选择额定电压为400V 的电解电容器或选择两只额定电压为200V （也可以是250V ）的电解电容器串联使用。

需要注意的是，尽管电解电容器的额定电压有10%左右富裕量，在上述应用场合下，从产品的安全角度考虑是不允许使用额定电压为300V 或350V 的电解电容器。

对于带有功率因数校正的整流滤波电路，当功率因数校正电路输出电压为380V 时可以选择额定电压400V 电解电容器，而功率因数校正电路输出电压高于380V 时则只能选择额定电压为450V 的电解电容器。

4.3.2 滤波电容器电容量的选择滤波电容器，为限制整流滤波输出电压纹波，正确选择电容量是非常重要的。

通常滤波电容器的电容量在输入电压220V±20%时按输出功率选择为：不低于每瓦1μF （即：≥1μF/W ），输入电压85V~265V （110V －20%~220V ＋20%）输入时按输出功率选择为：不低于每瓦（3~4）μF （即：≥（3~4）μF/W ）。

滤波电容器电容量的取值依据为：在220V±20%交流输入及85V~265V 交流输入的最低值时，整流输出电压最低值分别不低于200V 和90V ，在同一输入电压下的整流滤波输出电压分别约为：240V 和115V ，电压差分别为：40V 和25V 。

每半个电源周波（10mS ），整流器导电时间约2mS ，其余8mS 为滤波电容器放电时间，承担向负载提供全部电流，即：UtI C O ∆⋅=（4.3） 220V±20%交流输入时：)10(200025.084086-⨯=⋅⋅=⋅=O O O I mS I mSI C （4.4） O O O O I I U P 200=⋅= （4.5）200O O O O PU P I ==（4.6） )10(6-⨯=O P C )(F （4.7）即：1μF/W85V~265V 交流输入时：)10(32004.082586-⨯=⋅⋅=⋅=O O O I mS I mSI C （4.8） O O O O I I U P 90=⋅= （4.9）90O O O O PU P I ==（4.10） )10(6.36-⨯=O P C )(F （4.11）即：3.6μF/W每半个电源周波（10mS ），整流器导电时间约3mS ，其余7mS 为滤波电容器放电时间，承担向负载提供全部电流，则：滤波电容器容量为：0.88μF/W 和3.15μF/W 。

经过整流桥以后的是脉动直流，波动范围很大。

后面一般用大小两个电容，大电容用来稳定输出，众所周知电容两端电压不能突变，因此可以使输出平滑，小电容是用来滤除高频干扰的，使输出电压纯净，电容越小，谐振频率越高，可滤除的干扰频率越高容量选择容量选择：：（1）大电容,负载越重，吸收电流的能力越强，这个大电容的容量就要越大（2）小电容，凭经验，一般104即可1、电容对地滤波，需要一个较小的电容并联对地，对高频信号提供了一个对地通路。

2、电源滤波中电容对地脚要尽可能靠近地。

3、理论上说电源滤波用电容越大越好，一般大电容滤低频波,小电容滤高频波。

4、可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.具体案例具体案例:: AC220-9V 再经过全桥整流后，需加的滤波电容是多大的？ 再经78LM05后需加的电容又是多大？前者电容耐压应大于15V，电容容量应大于2000微发以上。

后者电容耐压应大于9V，容量应大于220微发以上。

2.有一电容滤波的单相桥式整流电路，输出电压为24V，电流为500mA，要求：（1）选择整流二极管；（2）选择滤波电容；（3）另：电容滤波是降压还是增压？（1）因为桥式是全波，所以每个二极管电流只要达到负载电流的一半就行了，所以二极管最大电流要大于250mA；电容滤波式桥式整流的输出电压等于输入交流电压有效值的1.2倍，所以你的电路输入的交流电压有效值应是20V，而二极管承受的最大反压是这个电压的根号2倍，所以，二极管耐压应大于28.2V。

（2）选取滤波电容：1、电压大于28.2V；2、求C 的大小：公式RC≥（3--5）×0.1秒，本题中R=24V/0.5A=48欧,所以可得出C≥（0.00625--0.0104）F ，即C 的值应大于6250μF 。

（3）电容滤波是升高电压。

滤波电容的选用原则在电源设计中,滤波电容的选取原则是: C≥2.5T/R其中: C 为滤波电容,单位为UF;T 为频率, 单位为HzR 为负载电阻,单位为Ω当然,这只是一般的选用原则,在实际的应用中,如条件(空间和成本)允许,都选取C ≥5T/R.3.滤波电容的大小的选取PCB 制版电容选择印制板中有接触器、继电器、按钮等元件时．操作它们时均会产生较大火花放电，必须采用RC 吸收电路来吸收放电电流。

铝电解电容选型标准铝电解电容是一种常用的电子元件，广泛应用于各种电子设备中。

在选择铝电解电容时，需要根据具体的应用场景和需求来确定合适的型号和规格。

下面是铝电解电容选型的一些标准和注意事项。

首先，需要考虑的是铝电解电容的容量。

容量是指电容器可以存储的电荷量，一般用单位法拉(F)来表示。

在选择铝电解电容时，需要根据具体的应用需求来确定所需的容量大小。

如果需要存储大量的电荷，就需要选择容量较大的铝电解电容。

其次，需要考虑的是铝电解电容的工作电压。

工作电压是指电容器可以承受的最大电压值，一般用单位伏特(V)来表示。

在选择铝电解电容时，需要根据具体的工作环境和需求来确定所需的工作电压。

如果工作环境中存在较高的电压，就需要选择承受能力较强的铝电解电容。

此外，还需要考虑铝电解电容的尺寸和引线类型。

尺寸是指铝电解电容的外形尺寸，一般用直径和高度来表示。

在选择铝电解电容时，需要根据实际安装空间来确定合适的尺寸。

引线类型是指铝电解电容的引线形式，一般有直插式、贴片式和螺旋式等。

在选择铝电解电容时，需要根据具体的安装方式来确定合适的引线类型。

此外，还需要考虑铝电解电容的使用寿命和温度特性。

使用寿命是指铝电解电容在正常工作条件下可以使用的时间长短，一般用小时来表示。

在选择铝电解电容时，需要根据具体的应用需求来确定所需的使用寿命。

温度特性是指铝电解电容在不同温度下的性能表现，一般用温度系数来表示。

在选择铝电解电容时，需要根据工作环境中的温度变化来确定合适的温度特性。

最后，还需要考虑铝电解电容的价格和供应情况。

价格是指铝电解电容的购买价格，一般以元为单位。

在选择铝电解电容时，需要根据实际预算来确定合适的价格范围。

供应情况是指铝电解电容在市场上的供应情况，一般有现货供应和定制供应两种方式。

在选择铝电解电容时，需要根据实际需求和供应情况来确定合适的采购方式。

综上所述，选择合适的铝电解电容需要考虑多个因素，包括容量、工作电压、尺寸、引线类型、使用寿命、温度特性、价格和供应情况等。

电容的用法和选择问：我想知道如何为具体的应用选择合适的电容器，但我又不清楚许多不同种类的电容器有哪些优点和缺点?答：为具体的应用选择合适类型的电容器实际上并不困难。

一般来说，按应用分类，大多数电容器通常分为以下四种类型(见图14.1)：²交流耦合，包括旁路(通过交流信号，同时隔直流信号)²去耦(滤掉交流信号或滤掉叠加在直流信号上的高频信号或滤掉电源、基准电源和信号电路中的低频成分)²有源或无源RC滤波或选频网络²模拟积分器和采样保持电路(捕获和储存电荷)尽管流行的电容器有十几种，包括聚脂电容器、薄膜电容器、陶瓷电容器、电解电容器，但是对某一具体应用来说，最合适的电容器通常只有一两种，因为其它类型的电容器，要么有的性能明显不完善，要么有的对系统性能有“寄生作用”，所以不采用它们。

问：你谈到的“寄生作用”是怎么回事?答：与“理想”电容器不同，“实际”电容器用附加的“寄生”元件或“非理想”性能来表征，其表现形式为电阻元件和电感元件，非线性和介电存储性能。

“实际”电容器模型如图14.2所示。

由于这些寄生元件决定的电容器的特性，通常在电容器生产厂家的产品说明中都有详细说明。

在每项应用中了解这些寄生作用，将有助于你选择合适类型的电容器。

图14.2 “实际”电容器模型问：那么表征非理想电容器性能的最重要的参数有哪些?答：最重要的参数有四种：电容器泄漏电阻RL(等效并联电阻EPR)、等效串联电阻(ESR)、等效串联电感(ESL)和介电存储(吸收)。

电容器泄漏电阻，RP：在交流耦合应用、存储应用(例如模拟积分器和采样保持器)以及当电容器用于高阻抗电路时，RP是一项重要参数，电容器的泄漏模型如图1 4.3所示。

图14.3 电容器的泄漏模型理想电容器中的电荷应该只随外部电流变化。

然而实际电容器中的RP使电荷以R C时间常数决定的速率缓慢泄漏。

电解电容器(钽电容器和铝电容器)的容量很大，由于其隔离电阻低，所以漏电流非常大 (典型值5～20nA/μF)，因此它不适合用于存储和耦合。

电容滤波的计算方法及电源滤波电容选用技巧电容滤波是一种常见的电力电子滤波电路，用于减小电源中的脉动电压。

在电源中添加一个电容器，可以通过存储能量的方式将脉动电压平滑化，从而提供稳定的直流电源。

本文将介绍电容滤波的计算方法和电源滤波电容选用技巧。

首先，我们需要了解电容滤波的原理。

在一个整流电路中，电容滤波电路的主要部分是一个电容器和负载电阻。

当交流电源输入经过整流后，得到的直流电压存在脉动。

这时通过将电容器连接到输出端，在充电-放电周期内，电容器的电压会随着时间逐渐增加，这样就可以减小输出电压的脉动。

要计算电容器的容值，我们首先需要确定电容器的放电时间常数。

放电时间常数代表了电容器在放电时所需的时间，是一个重要的参考指标。

通常情况下，放电时间常数应该小于整个周期的时间，以确保电容器能够在周期内完全放电。

放电时间常数的计算公式如下：τ=R*C其中，τ为放电时间常数，R为负载电阻的阻值，C为电容器的电容值。

接下来，我们需要根据系统的需求来确定电容器的容值。

一般来说，电容器的容值越大，脉动电压越小，但是成本和尺寸也会增加。

所以在选用电容器时需要权衡这些因素。

一般情况下，可以按照以下步骤选择电容器的容值：1.确定对输出电压脉动的要求。

根据设计要求，确定允许的输出电压脉动范围。

2.根据最大负载电流和输出电压脉动的要求，计算电容器的容值。

可以使用以下公式进行计算：C=I/(ΔV*f)其中，C为电容器的容值，I为负载电流的峰值，ΔV为输出电压脉动的允许范围，f为电源频率。

3.根据计算结果选择合适的商用电容器，注意商用电容器的标称容值通常有一定的误差，因此要选取稍大于所计算出的容值的电容器。

需要注意的是，电容器的有效值与其标称容值之间存在一个关系。

电容器的有效值是指在给定频率下的等效电流波动值，与电容器的容值和频率有关。

一般来说，频率越高，电容器的有效值越小，因此选用电容器时要根据实际工作频率来选择。

另外，还需要注意电容器的寿命和可靠性。

输入滤波电容器的选择1. 整流桥图表 1输入电压的表达式充电时刻t的表达式当上式成立的时候，AC电源向滤波电容充电。

图表 22. 电容容量的选择该值由V bulk的电压纹波来确定，通常纹波设定为最小输入电压峰值的25%~30%。

2.1 根据能量来计算容在td时间里面从Vpeak降低到Vmin，根据电容释放的能量来推导。

转换成功率可以得到：2.2 根据电容电流来计算二极管截止期间，后级变换器要吸收的电流为：根据电容的CV关系可以得到联立上两式得到在td时间求积分最后同样得到求出td就可以得到最小的Cbulk的要求。

3. td时间图表 3线电压上升到Vmin的时间△t表达式：所以td的时间为1/4*F line+△t可以得到：将Pout=1W，η=1，Vpeak=120V，Vmin=90V，F line=50Hz代入上式C bulk=2.5uF考虑裕量和效率，一般会选择C bulk=3uF/W。

3. 电容的峰值电流滤波电容的充电电流表达式如下，当输入电压大于Vmin开始充电。

将△t时刻代入上式得到：要求得电容的有效值，先要求出输入电流的有效值和输入电流的峰值。

4. 输入电流(二极管)的峰值电流二极管的峰值电流为△t时刻供给DCDC变换器的电流和给电容充电的电流之和。

5. 输入电流的有效值和流过二极管的有效电流如图三所示，tc时间段已经在正弦波的顶端，此时可以认为电容的充电电流近似为直线下降。

对△t时刻到Vpeak时间内的输入电流求积分得到输入电流的有效值由于二极管只在半个周期内导通，所以二极管的有效值为6. 电容的有效值总电流的有效值由直流部分和交流部分组成，直流流过负载，交流部分流过电容。

所以得到电容的有效值7. 电容的选择根据前面推导出的电容容量、电容的峰值电流以及有效值再结合最大的耐压便可以选择输入滤波电容。

8. 讨论（没看懂）。
