数字电子技术基础备课笔记

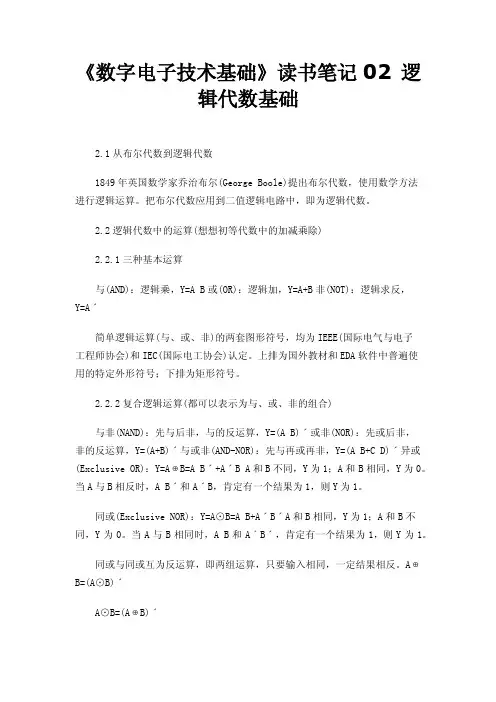

《数字电子技术基础》读书笔记02 逻辑代数基础2.1从布尔代数到逻辑代数1849年英国数学家乔治布尔(George Boole)提出布尔代数，使用数学方法进行逻辑运算。

把布尔代数应用到二值逻辑电路中，即为逻辑代数。

2.2逻辑代数中的运算(想想初等代数中的加减乘除)2.2.1三种基本运算与(AND)：逻辑乘，Y=A B或(OR)：逻辑加，Y=A+B非(NOT)：逻辑求反，Y=Aˊ简单逻辑运算(与、或、非)的两套图形符号，均为IEEE(国际电气与电子工程师协会)和IEC(国际电工协会)认定。

上排为国外教材和EDA软件中普遍使用的特定外形符号；下排为矩形符号。

2.2.2复合逻辑运算(都可以表示为与、或、非的组合)与非(NAND)：先与后非，与的反运算，Y=(A B)ˊ或非(NOR)：先或后非，非的反运算，Y=(A+B)ˊ与或非(AND-NOR)：先与再或再非，Y=(A B+C D)ˊ异或(Exclusive OR)：Y=A⊕B=A Bˊ+AˊB A和B不同，Y为1；A和B相同，Y为0。

当A与B相反时，A Bˊ和AˊB，肯定有一个结果为1，则Y为1。

同或(Exclusive NOR)：Y=A⊙B=A B+AˊBˊA和B相同，Y为1；A和B不同，Y为0。

当A与B相同时，A B和AˊBˊ，肯定有一个结果为1，则Y为1。

同或与同或互为反运算，即两组运算，只要输入相同，一定结果相反。

A⊕B=(A⊙B)ˊA⊙B=(A⊕B)ˊ复合逻辑运算的图像符号和运算符号。

2.3逻辑代数的基本公式和常用公式2.3.1基本公式(见对偶定理)2.3.2若干常用公式(见逻辑函数化简方法之公式化简法)2.4逻辑代数的基本定理2.4.1代入定理(相当于初等代数中的换元)任何一个包含逻辑变量A的逻辑等式中，若以另外一个逻辑式代入式中所有A的位置，则等式依然成立。

2.4.2反演定理对于任意一个逻辑式Y，若将其中所有的""换成"+"，"+"换成""，"0"换成"1"，"1"换成"0"，原变量换成反变量，反变量换成原变量，则得到的结果就是Yˊ。

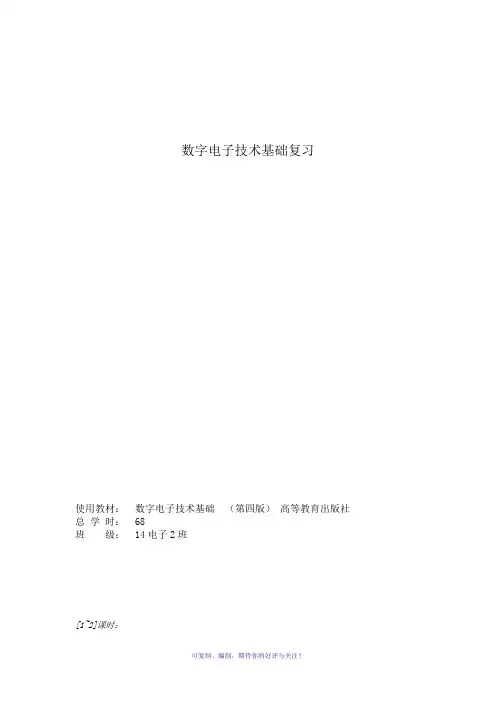

数字电子技术基础复习使用教材：数字电子技术基础（第四版）高等教育出版社总学时： 68班级： 14电子2班[1~2]课时：2101103106108104--⨯+⨯+⨯+⨯第一章：逻辑代数基础本章的教学目的与要求：1、了解常用的数制及其转换方法。

2、理解常用码制的编码方法。

3、理解三种最基本的逻辑关系。

4、了解逻代的三条法则。

5、掌握逻函的公式化简法和卡诺图化简法。

6、深入理解逻辑功能的逻辑函数表达式、真值表、逻辑图、卡诺图四种描述方法，并掌握它们间的转换方法。

本章的教学重点：1、逻函的两种化简方法。

2、逻辑功能的四种描述方法和转换方式。

本阐的教学难点：逻代公式化简法的技巧。

1.1 概 述1.1.1 数字量和模拟量模拟量：随时间是连续变化的物理量。

特点：具有连续性。

表示模拟量的信号叫做模拟信号。

工作在模拟信号下的电子电路称为模拟电路。

数字量：时间、幅值上不连续的物理量。

特点：具有离散性。

表示数字量的信号叫做数字信号。

工作在数字信号下的电子电路称为数字电路。

1.1.2 数制和码制 一、数制1、十进制(Decimal)①有十个数码：0、1、┅┉9； ②逢十进一（基数为十）；③可展开为以10为底的多项式。

如：（48.63）＝ 通式：()∑=------⨯=⨯+⨯+⨯++⨯+⨯=no i ii m m n n n n Da a a a a a D 101010101010110011 2、二进制（Binary) ①有两个数码：0、1； ②逢二一（基数为2）；③可展为以2为底的多项式。

如：式中： 2i――称为位权。

同理：用同样方法可分析十六进制数，此处不再说明。

下面说明十进制与二进制间的对应关系：二、数制转换 1、二 十方法：按位权展开再求和即可。

2、十 二整数部分：除2取余法 （19）D ＝（10011）B小数部分：乘2取整法 例：（0.625）D ＝（0.101）B3、二 十六方法：从小数点开始左右四位一组，然后按二、十进制的对应关系直接写出即可。

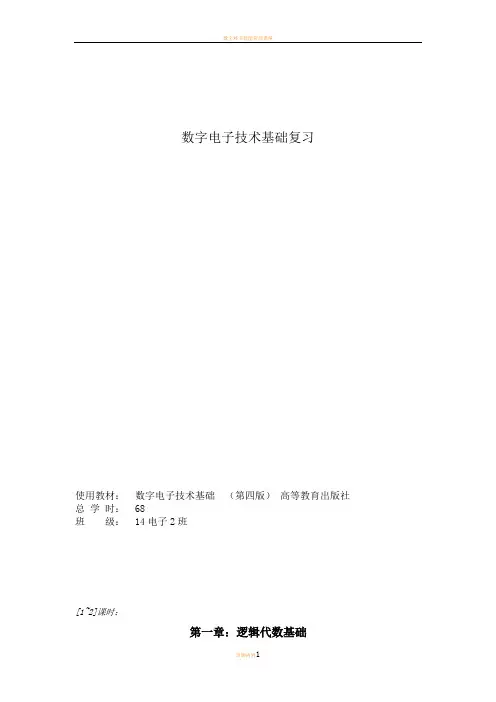

2101103106108104--⨯+⨯+⨯+⨯数字电子技术基础复习使用教材： 数字电子技术基础 （第四版） 高等教育出版社 总 学 时： 68班 级： 14电子2班[1~2]课时：第一章：逻辑代数基础本章的教学目的与要求：1、了解常用的数制及其转换方法。

2、理解常用码制的编码方法。

3、理解三种最基本的逻辑关系。

4、了解逻代的三条法则。

5、掌握逻函的公式化简法和卡诺图化简法。

6、深入理解逻辑功能的逻辑函数表达式、真值表、逻辑图、卡诺图四种描述方法，并掌握它们间的转换方法。

本章的教学重点：1、逻函的两种化简方法。

2、逻辑功能的四种描述方法和转换方式。

本阐的教学难点：逻代公式化简法的技巧。

1.1 概 述1.1.1 数字量和模拟量模拟量：随时间是连续变化的物理量。

特点：具有连续性。

表示模拟量的信号叫做模拟信号。

工作在模拟信号下的电子电路称为模拟电路。

数字量：时间、幅值上不连续的物理量。

特点：具有离散性。

表示数字量的信号叫做数字信号。

工作在数字信号下的电子电路称为数字电路。

1.1.2 数制和码制 一、数制1、十进制(Decimal)①有十个数码：0、1、┅┉9； ②逢十进一（基数为十）；③可展开为以10为底的多项式。

如：（48.63）＝ 通式：()∑=------⨯=⨯+⨯+⨯++⨯+⨯=no i ii m m n n n n Da a a a a a D 1010101010101100112、二进制（Binary) ①有两个数码：0、1； ②逢二一（基数为2）；③可展为以2为底的多项式。

如：式中： 2i ――称为位权。

同理：用同样方法可分析十六进制数，此处不再说明。

下面说明十进制与二进制间的对应关系：1再求和即可。

2余法（小数部分：乘2取整法 例：（0.625）D ＝（0.101）B3、二 十六方法：从小数点开始左右四位一组，然后按二、十进制的对应关系直接写出即可。

如：（0.11011）B ＝（1B2.D8）H 二、码制用不同的数码表示不同事物的方法，就称为编码。

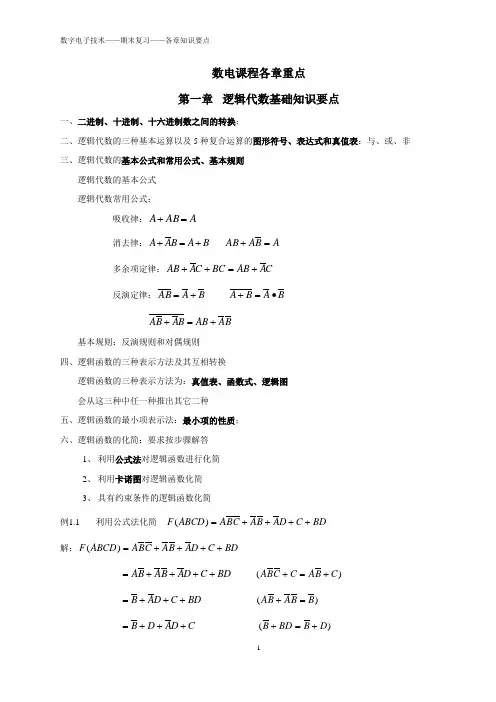

数电课程各章重点 第一章 逻辑代数基础知识要点一、二进制、十进制、十六进制数之间的转换；二、逻辑代数的三种基本运算以及5种复合运算的图形符号、表达式和真值表：与、或、非 三、逻辑代数的基本公式和常用公式、基本规则逻辑代数的基本公式 逻辑代数常用公式：吸收律：A AB A =+消去律：B A B A A +=+ A B A AB =+ 多余项定律：C A AB BC C A AB +=++ 反演定律：B A AB += B A B A •=+ B A AB B A B A +=+ 基本规则：反演规则和对偶规则 四、逻辑函数的三种表示方法及其互相转换逻辑函数的三种表示方法为：真值表、函数式、逻辑图 会从这三种中任一种推出其它二种五、逻辑函数的最小项表示法：最小项的性质； 六、逻辑函数的化简：要求按步骤解答1、 利用公式法对逻辑函数进行化简2、 利用卡诺图对逻辑函数化简3、 具有约束条件的逻辑函数化简 例1.1利用公式法化简 BD C D A B A C B A ABCD F ++++=)(解：BD C D A B A C B A ABCD F ++++=)(BD C D A B A B A ++++= )(C B A C C B A +=+ BD C D A B +++= )(B B A B A =+ C D A D B +++= )(D B BD B +=+C D B ++= )(D D A D =+ 例1.2 利用卡诺图化简逻辑函数 ∑=)107653()(、、、、m ABCD Y 约束条件为∑8)4210(、、、、m 解：函数Y 的卡诺图如下：00 01 11 1000011110AB CD111×11××××D B A Y +=第二章 门电路知识要点一、三极管开、关状态1、饱和、截止条件：截止：T be V V <， 饱和：βCSBS B I I i =>2、反相器饱和、截止判断 二、基本门电路及其逻辑符号与门、或非门、非门、与非门、OC 门、三态门、异或； 传输门、OC/OD 门及三态门的应用 三、门电路的外特性1、输入端电阻特性：对TTL 门电路而言，输入端通过电阻接地或低电平时，由于输入电流流过该电阻，会在电阻上产生压降，当电阻大于开门电阻时，相当于逻辑高电平。

《数字电子技术》复习知识点标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-《数字电子技术》重要知识点汇总一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421BCD、格雷码之间进行相互转换。

举例1：（）10= ( )2= ( )16= ( )8421BCD解：（）10= ( )2= ( )16= ( )8421BCD2．逻辑门电路：(1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。

2）TTL门电路典型高电平为 V，典型低电平为 V。

3）OC门和OD门具有线与功能。

4）三态门电路的特点、逻辑功能和应用。

高阻态、高电平、低电平。

5）门电路参数：噪声容限V NH或V NL、扇出系数N o、平均传输时间t pd。

要求：掌握八种逻辑门电路的逻辑功能；掌握OC门和OD门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。

举例2：画出下列电路的输出波形。

解：由逻辑图写出表达式为：C=+=，则输出Y见上。

Y++BBAAC3．基本逻辑运算的特点：与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变 1， 1 变零；要求：熟练应用上述逻辑运算。

4. 数字电路逻辑功能的几种表示方法及相互转换。

①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。

②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。

③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。

④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。

⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。

数字电子技术基础备课笔记汤洪涛一、课程简介《数字电子技术基础》是电力、计算机工程类各专业的一门技术基础课，它是研究各种半导体器件的性能、电路及应用的学科。

数字电子技术包括逻辑代数基础、逻辑门电路、组合逻辑电路、触发器、时序逻辑电路、半导体存储器、可编程逻辑器件、VHDL 语言、脉冲信号的产生与整形和A/D与D/A转换器等内容。

本课程以小规模集成电路为基础，（门电路）以中规模集成电路为主，着重介绍各种逻辑单元电路，逻辑部件的工作原理，分析逻辑功能，介绍逻辑电路的分析方法和一般数字电路的设计方法。

二、各章节主要内容和基本要求第一章数制与码制：它是整个数字逻辑电路的基本知识，要求能够熟练掌握；第二章逻辑代数基础：它是整个数字逻辑电路的分析工具，要求能够熟练掌握和应用，其中逻辑代数化简法和卡诺图化简法是重点掌握内容。

第三章逻辑门电路：是组成逻辑电路的基本单元，它相当于模电中的二极管、三极管。

基本门电路有DTL（二极管门）、TTL（三极管门）、MOS（场效应管门），要求掌握它们的组成原理。

第四章组合逻辑电路：它是数字电子技术的一大类，要求掌握组合逻辑电路的分析和设计方法，即已知逻辑电路，请分析该电路的所能实现的逻辑功能；或已知该电路的所要实现的逻辑功能，请设计逻辑电路的来实现其逻辑功能。

当然，设计电路就有一个电路的优化设计问题，如何选择最少的基本逻辑单元电路或最廉价的或最方便的基本逻辑单元电路来就可以实现所需要的逻辑功能。

（只考虑输入、输出之间的逻辑关系）第五章触发器：触发器是时序逻辑电路的基本逻辑单元，掌握触发器的基本特点、工作原理和分析方法等。

第六章时序逻辑电路：要求掌握时序逻辑电路的分析、波形的绘制等。

第七章半导体存储器：主要讲述动静态的RAM（随机存储器）和ROM（只读存储器）要求掌握它们的基本概念及其应用。

第八章以后的章节不做讲解好要求，让大家以后如果接触到相关知识时可以查阅。

第一章数制和码制本章要求：掌握十进制、二进制、十六进制、八进制之间的转换1.1 概述一、电子信号的分类：电子电路中的信号可分为两类：1、一类是时间和数值上都是连续变化的信号，称为模拟信号，例如音频信号、温度信号等；2、另外一类是在时间或数值上断续变化的信号，即离散信号，称为数字信号，例如工件个数的记数信号，键盘输入的电信号等。

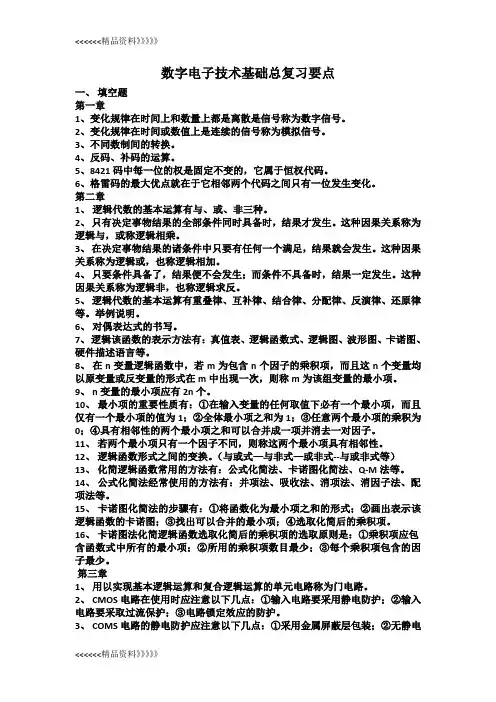

数字电子技术基础总复习要点一、填空题第一章1、变化规律在时间上和数量上都是离散是信号称为数字信号。

2、变化规律在时间或数值上是连续的信号称为模拟信号。

3、不同数制间的转换。

4、反码、补码的运算。

5、8421码中每一位的权是固定不变的，它属于恒权代码。

6、格雷码的最大优点就在于它相邻两个代码之间只有一位发生变化。

第二章1、逻辑代数的基本运算有与、或、非三种。

2、只有决定事物结果的全部条件同时具备时，结果才发生。

这种因果关系称为逻辑与，或称逻辑相乘。

3、在决定事物结果的诸条件中只要有任何一个满足，结果就会发生。

这种因果关系称为逻辑或，也称逻辑相加。

4、只要条件具备了，结果便不会发生；而条件不具备时，结果一定发生。

这种因果关系称为逻辑非，也称逻辑求反。

5、逻辑代数的基本运算有重叠律、互补律、结合律、分配律、反演律、还原律等。

举例说明。

6、对偶表达式的书写。

7、逻辑该函数的表示方法有：真值表、逻辑函数式、逻辑图、波形图、卡诺图、硬件描述语言等。

8、在n变量逻辑函数中，若m为包含n个因子的乘积项，而且这n个变量均以原变量或反变量的形式在m中出现一次，则称m为该组变量的最小项。

9、 n变量的最小项应有2n个。

10、最小项的重要性质有：①在输入变量的任何取值下必有一个最小项，而且仅有一个最小项的值为1；②全体最小项之和为1；③任意两个最小项的乘积为0；④具有相邻性的两个最小项之和可以合并成一项并消去一对因子。

11、若两个最小项只有一个因子不同，则称这两个最小项具有相邻性。

12、逻辑函数形式之间的变换。

（与或式—与非式—或非式--与或非式等）13、化简逻辑函数常用的方法有：公式化简法、卡诺图化简法、Q-M法等。

14、公式化简法经常使用的方法有：并项法、吸收法、消项法、消因子法、配项法等。

15、卡诺图化简法的步骤有：①将函数化为最小项之和的形式；②画出表示该逻辑函数的卡诺图；③找出可以合并的最小项；④选取化简后的乘积项。

《数字电子技术》知识点第1章 数字逻辑基础1．数字信号、模拟信号的定义2．数字电路的分类3．数制、编码其及转换要求：能熟练在10进制、2进制、8进制、16进制、8421BCD 之间进行相互转换。

举例1：（37.25）10= ( )2= ( )16= ( )8421BCD 解：（37.25）10= (100101.01)2= ( 25.4)16= (00110111.00100101)8421BCD 4．基本逻辑运算的特点与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变 1， 1变零；要求：熟练应用上述逻辑运算。

5．数字电路逻辑功能的几种表示方法及相互转换。

①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。

②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。

③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。

④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。

⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。

⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。

要求：掌握这五种（对组合逻辑电路）或六种（对时序逻辑电路）方法之间的相互转换。

6．逻辑代数运算的基本规则①反演规则：对于任何一个逻辑表达式Y ，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，原变量换成反变量，反变量换成原变量，那么所得到的表达式就是函数Y 的反函数Y （或称补函数）。

这个规则称为反演规则。

②对偶规则：对于任何一个逻辑表达式Y ，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，而变量保持不变，则可得到的一个新的函数表达式Y ＇，Y ＇称为函Y 的对偶函数。

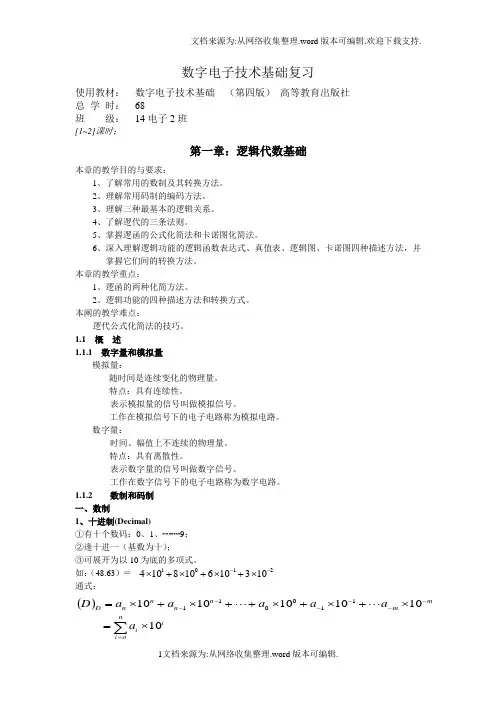

数字电子技术基础复习使用教材：数字电子技术基础（第四版）高等教育出版社总学时： 68班级： 14电子2班[1~2]课时：第一章：逻辑代数基础2101103106108104--⨯+⨯+⨯+⨯本章的教学目的与要求：1、了解常用的数制及其转换方法。

2、理解常用码制的编码方法。

3、理解三种最基本的逻辑关系。

4、了解逻代的三条法则。

5、掌握逻函的公式化简法和卡诺图化简法。

6、深入理解逻辑功能的逻辑函数表达式、真值表、逻辑图、卡诺图四种描述方法，并掌握它们间的转换方法。

本章的教学重点：1、逻函的两种化简方法。

2、逻辑功能的四种描述方法和转换方式。

本阐的教学难点：逻代公式化简法的技巧。

1.1 概 述1.1.1 数字量和模拟量模拟量：随时间是连续变化的物理量。

特点：具有连续性。

表示模拟量的信号叫做模拟信号。

工作在模拟信号下的电子电路称为模拟电路。

数字量：时间、幅值上不连续的物理量。

特点：具有离散性。

表示数字量的信号叫做数字信号。

工作在数字信号下的电子电路称为数字电路。

1.1.2 数制和码制 一、数制1、十进制(Decimal)①有十个数码：0、1、┅┉9； ②逢十进一（基数为十）；③可展开为以10为底的多项式。

如：（48.63）＝ 通式：()∑=------⨯=⨯+⨯+⨯++⨯+⨯=no i ii m m n n n n Da a a a a a D 101010101010110011 2、二进制（Binary) ①有两个数码：0、1； ②逢二一（基数为2）；③可展为以2为底的多项式。

如：DD B )375.5()2120212021()01.101(21012=⨯+⨯+⨯+⨯+⨯=--式中： 2i――称为位权。

同理：用同样方法可分析十六进制数，此处不再说明。

下面说明十进制与二进制间的对应关系：二、数制转换 1、二 十方法：按位权展开再求和即可。

2、十 二整数部分：除2取余法 （19）D ＝（10011）B小数部分：乘2取整法 例：（0.625）D ＝（0.101）B3、二 十六方法：从小数点开始左右四位一组，然后按二、十进制的对应关系直接写出即可。

数字电子技术考研《数字电子技术基础》考研复习笔记第1章数制和码制1.1 复习笔记本章作为《数字电子技术基础》的开篇章节，是数字电路学习的基础。

本章介绍了与数制和码制相关的基本概念和术语，包括常用的数制和码制，最后给出了不同数制之间的转换方法和二进制算术运算的原理和步骤。

本章重点内容为：不同数制之间的转换，原码、反码、补码的定义及相互转换，以及二进制的补码运算。

一、概述1数码的概念及其两种意义（见表1-1-1）表1-1-1 数码的概念及其两种意义2数制和码制基本概念（见表1-1-2）表1-1-2 数制和码制基本概念二、几种常用的数制常用的数制有十进制、二进制、八进制和十六进制几种。

任意N进制的展开形式为：D＝∑k i×N i式中，k i是第i位的系数，N为计数的基数，N i为第i位的权。

关于各种数制特征、展开形式、示例总结见表1-1-3。

表1-1-3 各种数制特征、展开式、示例总结三、不同数制间的转换1二进制转换为十进制转换时将二进制数的各项按展开成十进制数，然后相加，即可得到等值的十进制数。

例如：（1011.01）2＝1×23＋0×22＋1×21＋1×20＋0×2－1＋1×2－2＝（11.25）10。

2十进制转换为二进制（1）整数部分的转换：将十进制数除以2，取余数为k0；将其商再除以2，取其余数为k1，……以此类推，直到所得商等于0为止，余数k n…k1k0（从下往上排）即为二进制数。

以273.69为例，如图1-1-1所示。

（2）小数部分的转换：将十进制数乘以2，取乘积的整数部分为k－1；将乘积的小数部分再乘以2，取乘积的整数部分为k－2，……以此类推，直到求出要求的位数为止，k－1k－2k－3…（从上往下排）即为二进制数。

以273.69为例，如图1-1-2所示。

图1-1-1 十-二进制整数部分的转换图1-1-2 十-二进制小数部分的转换所以（273.69）10＝（100010001.1011）2。

《数字电子技术》复习知识点《数字电子技术》重要知识点汇总一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421BCD、格雷码之间进行相互转换。

举例1：（37.25）10= ( )2= ( )16= ( )8421BCD解：（37.25）10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD2．逻辑门电路：(1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。

2）TTL门电路典型高电平为3.6 V，典型低电平为0.3 V。

3）OC门和OD门具有线与功能。

4）三态门电路的特点、逻辑功能和应用。

高阻态、高电平、低电平。

5）门电路参数：噪声容限V NH或V NL、扇出系数N o、平均传输时间t pd。

要求：掌握八种逻辑门电路的逻辑功能；掌握OC门和OD门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。

举例2：画出下列电路的输出波形。

解：由逻辑图写出表达式为：C=+=，则输出Y见上。

Y++BBAAC3．基本逻辑运算的特点：与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变 1， 1 变零；要求：熟练应用上述逻辑运算。

4. 数字电路逻辑功能的几种表示方法及相互转换。

①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。

②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。

③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。

④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。

⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。

《数字电子技术》知识点第1章数字逻辑基础1.数字信号、模拟信号的定义2.数字电路的分类3.数制、编码其及转换要求:能熟练在10进制、2进制、8进制、16进制、8421BCD之间进行相互转换。

举例1:(37、25)10= ( )2= ( )16= ( )8421BCD解:(37、25)10= (100101、01)2= ( 25、4)16= (00110111、00100101)8421BCD4.基本逻辑运算的特点与运算:见零为零,全1为1;或运算:见1为1,全零为零;与非运算:见零为1,全1为零;或非运算:见1为零,全零为1;异或运算:相异为1,相同为零;同或运算:相同为1,相异为零;非运算:零变1, 1变零;要求:熟练应用上述逻辑运算。

5.数字电路逻辑功能的几种表示方法及相互转换。

①真值表(组合逻辑电路)或状态转换真值表(时序逻辑电路):就是由变量的所有可能取值组合及其对应的函数值所构成的表格。

②逻辑表达式:就是由逻辑变量与与、或、非3种运算符连接起来所构成的式子。

③卡诺图:就是由表示变量的所有可能取值组合的小方格所构成的图形。

④逻辑图:就是由表示逻辑运算的逻辑符号所构成的图形。

⑤波形图或时序图:就是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。

⑥状态图(只有时序电路才有):描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。

要求:掌握这五种(对组合逻辑电路)或六种(对时序逻辑电路)方法之间的相互转换。

6.逻辑代数运算的基本规则①反演规则:对于任何一个逻辑表达式Y,如果将表达式中的所有“·”换成“＋”,“＋”换成“·”,“0”换成“1”,“1”换成“0”,原变量换成反变量,反变量换成原变量,那么所得到的表达式就就是函数Y 的反函数Y(或称补函数)。

这个规则称为反演规则。

②对偶规则:对于任何一个逻辑表达式Y,如果将表达式中的所有“·”换成“＋”,“＋”换成“·”,“0”换成“1”,“1”换成“0”,而变量保持不变,则可得到的一个新的函数表达式Y ＇,Y ＇称为函Y 的对偶函数。

第一章数字逻辑基础1.1 数字电路概述1.1.1 数字电路与模拟电路电子电路根据其处理的信号不同可以分为模拟电子电路和数字电子电路。

1.模拟信号和模拟电路模拟信号：在时间上和数值上都是练习变化的信号。

模拟电路：处理模拟信号的电子电路。

2.数字信号和数字电路数字信号：在时间上和数值上都是离散（变化不连续）的信号。

数字电路：处理数字信号的电子电路。

3.数字电路的特点①数字电路内部的晶体管（包括单、双极型）主要工作在饱和导通或截止状态；模拟电路内部的晶体管主要工作在放大状态。

②数字电路的信号只有两种状态：高电平和低电平，分别对应于（或代表）二进制数中的1和0，表示信号的有或无，便于数据处理。

③数字电路结构相对简单，功耗较低，便于集成。

④数字电路抗干扰能力强。

其原因是利用脉冲信号的有无传递1和0的数字信息，高低电平间容差较大，幅度较小的干扰不足以改变信号的有无状态。

⑤数字电路不仅能完成数值运算，而且还能进行逻辑运算和比较判断，从而在计算机系统中得到广泛应用。

4.数字电路的分类①按电路的组成结构可分为分列元件电路和集成电路。

②按数字电路集成度可分为小规模、中规模、大规模和超大规模集成电路。

③按集成电路内部器件可分为双极型和单级型。

④按电路的逻辑功能可分为组合逻辑和时序逻辑电路。

1.1.2脉冲波形参数数字电路信号中，研究的对象是一些不连续的突变的电信号，作用时间很短，所以也称为脉冲信号。

脉冲信号波形形状很多，主要有方波、矩形波、三角波、锯齿波等。

①脉冲幅度Um。

脉冲电压变化的最大值，即脉冲波从波底至波顶之间的电压。

②上升时间t r。

脉冲波前沿从0.1Um上升到0.9Um所需的时间。

③下降时间t f。

脉冲波后沿从0.9Um下降到0.1Um所需的时间。

④脉冲宽度t w。

脉冲波从上升沿的0.5Um至下降沿0.5Um所需的时间。

⑤脉冲周期T。

在周期性脉冲信号中，任意两个相邻脉冲上升沿（或下降沿）之间的时间间隔。

⑥重复频率f（单位：Hz）。

数字电子技术》知识点数字电子技术》知识点第1章数字逻辑基础本章主要介绍数字电路的基础知识，包括数字信号、模拟信号的定义，数字电路的分类，数制、编码及其转换，基本逻辑运算的特点，数字电路逻辑功能的几种表示方法及相互转换，逻辑代数运算的基本规则等内容。

1.数字信号、模拟信号的定义数字信号是离散的，只有两种状态，即高电平和低电平，而模拟信号是连续的，可以有无限种状态。

2.数字电路的分类数字电路分为组合逻辑电路和时序逻辑电路。

组合逻辑电路的输出只与输入有关，而时序逻辑电路的输出还与时间有关。

3.数制、编码及其转换我们需要熟练掌握在10进制、2进制、8进制、16进制、8421BCD之间进行相互转换的方法。

举例1：将(37.25)10转换为2进制、16进制、8421BCD码解：(37.25)10 = (.01)2 = (25.4)16 =(xxxxxxxx.xxxxxxxx)8421BCD4.基本逻辑运算的特点我们需要掌握与运算、或运算、与非运算、或非运算、异或运算、同或运算、非运算等基本逻辑运算的特点。

5.数字电路逻辑功能的几种表示方法及相互转换我们需要掌握真值表、逻辑表达式、卡诺图、逻辑图、波形图、状态图等几种表示方法，并能够相互转换。

6.逻辑代数运算的基本规则我们需要掌握反演规则和对偶规则，能够求逻辑函数的反函数和对偶函数。

反演规则是将逻辑表达式中的“·”换成“＋”，“＋”换成“·”，“”换成“1”，“1”换成“”，原变量换成反变量，反变量换成原变量，得到函数的反函数。

对偶规则是将逻辑表达式中的“·”换成“＋”，“＋”换成“·”，“”换成“1”，“1”换成“”，而变量保持不变，得到函数的对偶函数。

本章内容是数字电路的基础，是后续研究的重要基础。

需要认真掌握并应用于实际操作中。

7.逻辑函数化简逻辑函数化简有两种方法：公式法和图形法。

公式法是利用逻辑代数的基本公式、定理和规则来化简逻辑函数；图形法是将逻辑函数用卡诺图来表示，利用卡诺图来化简逻辑函数。

《数字电子技术》知识点第1章数字逻辑基础1．数字信号、模拟信号的定义2．数字电路的分类3．数制、编码其及转换要求：能熟练在10进制、2进制、8进制、16进制、8421BCD之间进行相互转换。

举例1：（）10= ( )2= ( )16= ( )8421BCD解：（）10= 2= ( 16= 8421BCD4．基本逻辑运算的特点与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变1，1变零；要求：熟练应用上述逻辑运算。

5．数字电路逻辑功能的几种表示方法及相互转换。

①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。

②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。

③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。

④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。

⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。

⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。

要求：掌握这五种（对组合逻辑电路）或六种（对时序逻辑电路）方法之间的相互转换。

6．逻辑代数运算的基本规则①反演规则：对于任何一个逻辑表达式Y，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，原变量换成反变量，反变量换成原变量，那么所得到的表达式就是函数Y的反函数Y（或称补函数）。

这个规则称为反演规则。

②对偶规则：对于任何一个逻辑表达式Y，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，而变量保持不变，则可得到的一个新的函数表达式Y＇，Y＇称为函Y 的对偶函数。
