给水处理厂毕业设计说明计算书

设 计 说 明 与 计 算 书一、设计项目某城市给水厂给水处理工艺初步设计二、给水处理工艺流程混凝剂 消毒剂原水 混凝池 沉淀池 滤池 清水池 二级泵房 用户脱水机房 污泥处理三、设计水量水处理构筑物的生产能力，应以最高日供水量加水厂自用水量进行设计，并以水质最不利情况进行校核。

水厂自用水量主要用于滤池冲洗和澄清池排泥等方面。

城镇水厂只用水量一般采用供水量的5%—10%，本设计取8%，则设计处理量为；d m Q /12247211340008.1a)Q 1(3d =⨯=+=dm Q /1134006300183d =⨯=式中 Q ——水厂日处理量；a ——水厂自用水量系数，一般采用供水量的5%—10%，本设计取8%；Q d ——设计供水量（m 3/d ），为115668m 3/d.四、给水处理厂工艺计算1、加药间设计计算已知计算水量Q=122472m 3/d=5103m 3/h 。

根据原水水质及水温，参考有关净水厂的运行经验，选碱式氯化铝为混凝剂，混凝剂的最大投药量a=51.4mg/L ，药容积的浓度b=15%，混凝剂每日配制次数n=2次。

4.1.2. 设计计算1 溶液池容积1W m 9.201524175103x 4.51417b 1=⨯⨯==n aQ V ，取21m 3式中：a —混凝剂（碱式氯化铝）的最大投加量（mg/L ），本设计取30mg/L; Q —设计处理的水量，3600m 3/h;B —溶液浓度（按商品固体重量计），一般采用5%-20%，本设计取15%； n —每日调制次数，一般不超过3次，本设计取2次。

溶液池采用矩形钢筋混凝土结构，设置2个，每个容积为W 1（一备一用），以便交替使用，保证连续投药。

单池尺寸为1m .35m .20m .3⨯⨯=⨯⨯H B L 高度中包括超高0.3m ，置于室内地面上.溶液池实际有效容积： m 1.28.25.20.3=⨯⨯=W 满足要求。

池旁设工作台，宽1.0-1.5m ，池底坡度为0.02。

给水工程课程设计—给水处理厂工艺设计姓名：***班级：给排水0903学号：U*********指导老师：***目录一、总论 (2)1-1 设计要求 (2)1-2 基本资料 (2)二、总体设计 (5)2-1 工艺流程的确定 (5)2-2 处理构筑物及设备型式选择： (6)三、混凝、絮凝 (6)3-1 混凝剂投配设备设计 (6)3-2加药间及贮液池 (9)3-3 混合设备的设计 (10)3-4絮凝池设计 (11)四、沉淀池设计 (15)五、滤池设计 (19)5-1正常过滤系统设计 (20)5-2反冲洗系统设计 (26)5-3 反冲洗泵房设计 (28)六清水池设计 (31)七、消毒设计 (33)八、二级泵房布置 (36)九、处理构筑物平面设计 (36)9-1工艺流程布置设计 (36)9-2平面布置设计 (37)9-3水厂管线设计 (38)十、处理构筑物高程设计 (38)10-1水头损失计算 (38)10-2 处理构筑物高程确定 (39)十一、水厂附属建筑物设计 (40)十二、课设心得 (42)十三、参考文献 (43)一、总论1-1 设计要求净水厂课程设计的目的在于加深理解所学专业理论，培养运用所学知识综合分析和解决实际工程设计问题的初步能力，在设计、运算、绘图、查阅资料和设计手册以及使用设计规范等基本技能上得到初步训练和提高。

课程设计的内容是根据所给资料，设计一座城市净水厂，要求对主要处理构筑物的工艺尺寸进行计算，确定水厂平面布置和高程布置，最后绘出水厂平面布置图、高程布置图和某个单项处理构筑物(絮凝沉淀池、澄清池或滤池)的工艺设计图(应达到初步设计的深度)，并简要写出一份设计计算说明书。

1-2 基本资料（1）水厂规模：该水厂总设计规模为9.7万m3/d，分两期建设，近期工程供水能力9.7万m3/d,，远期工程供水能力为19.4万m3/d。

近期工程设计征地时考虑远期工程用地，预留出远期工程用地。

（2）水源为河流地面水，原水水质分析资料如下：表1 原水水质表（3）厂区地形：（比例1:500, 按平坦地形和平整后的设计地面高程26.00m 设计），水源取水口位于水厂东北方向150m，水厂位于城市北面1 km。

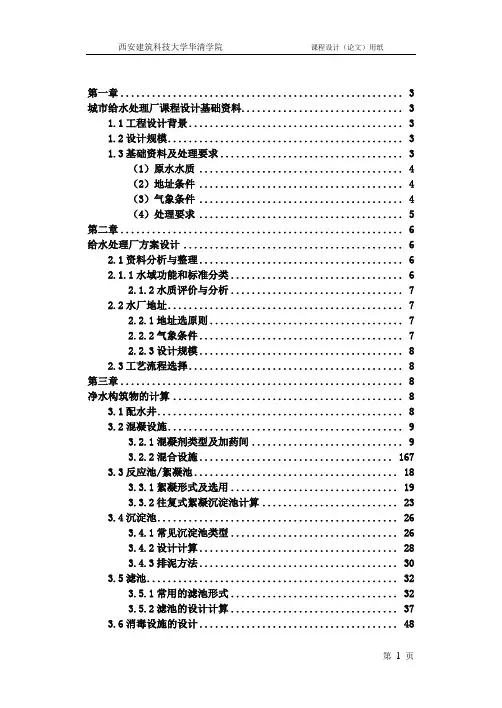

第一章 (3)城市给水处理厂课程设计基础资料 (3)1.1工程设计背景 (3)1.2设计规模 (3)1.3基础资料及处理要求 (3)（1）原水水质 (4)（2）地址条件 (4)（3）气象条件 (4)（4）处理要求 (5)第二章 (6)给水处理厂方案设计 (6)2.1资料分析与整理 (6)2.1.1水域功能和标准分类 (6)2.1.2水质评价与分析 (7)2.2水厂地址 (7)2.2.1地址选原则 (7)2.2.2气象条件 (7)2.2.3设计规模 (8)2.3工艺流程选择 (8)第三章 (8)净水构筑物的计算 (8)3.1配水井 (8)3.2混凝设施 (9)3.2.1混凝剂类型及加药间 (9)3.2.2混合设施 (167)3.3反应池/絮凝池 (18)3.3.1絮凝形式及选用 (19)3.3.2往复式絮凝沉淀池计算 (23)3.4沉淀池 (26)3.4.1常见沉淀池类型 (26)3.4.2设计计算 (28)3.4.3排泥方法 (30)3.5滤池 (32)3.5.1常用的滤池形式 (32)3.5.2滤池的设计计算 (37)3.6消毒设施的设计 (48)3.7清水池 (50)第四章 (54)给水处理厂布置 (54)4.1工艺流程布置 (54)4.2平面布置 (54)4.3厂区道路布置 (55)4.4厂区绿化布置 (55)4.5厂区管线布置 (56)4.6高程布置 (56)4.7管渠水力计算 (56)4.8给水构筑物高程计算 (57)4.9给水处理构筑物高程布置 (57)参考文献 (578)第一章城市给水处理厂课程设计基础资料1.1工程设计背景某市位于广东省中南部，北接广州，南连深圳，是近年来珠江三角洲经济发展和城市进程较快的地区。

近年来，由于经济的发展、城市化进程的加快和城市人民生活水平的提高，用水的需求不断增长，原有水处理厂的生产能力已不能满足要求，对经济发展和人民生活造成了严重影响，为缓解这一矛盾，经市政府部门研究并上报请上级主管部门批准，决定在东江南支流、螯峙塘新建一座给水处理厂。

设计说明与计算书第1章设计水质水量与工艺流程的确定1.1 设计水质水量1.1.1原水水质及水文地质资料ss最高/(mg/L) 700最大时变化系数1.251原水水质情况序号名称最高数平均数备注1 色度40 152 pH值7.8 7.23 DO溶解氧11.2 6.384 BOD5 2.5 1.15 COD 4.2 2.46 其余均符合国家地面水水源Ⅰ级标准2河流水文特征最高水位----------m，最低水位----------m，常年水位-----------m气象资料历年平均气温-----------，年最高平均气温--------，年最低平均气温-----------。

年平均降水量：-----------，年最高降水量----------，年最低降水量-----------。

常年风向-----------，频率--------。

历年最大冰冻深度20cm3 地质资料第一层：回填、松土层，承载力8 kg/cm2，深1~1.5m；第二层：粘土层，承载力10kg/cm2，深3~4m；第三层：粉土层，承载力8kg/cm2，深3~4m；地下水位平均在粘土层下0.5m。

1.1.2、设计水量设计人口6.1万人均用水量标准（最高日）200L/d工厂A（万立方米/d）0.4工厂B（万立方米/d）0.7工厂C（万立方米/d）0.9工厂D（万立方米/d）1.4一般工业用水占生活用水% 195第三产业用水占生活用水%90Qd=1.067×﹝(200×6.1×(1+1.95+0.9)/1000+0.4+0.7+0.9+1.4﹞=86400立方米/d1.1.3、分析原水水质显著特点为ss含量较高，水量变化较小，故在后续工艺设计中会针对上述两个特点做出设计，以求实现工艺的优化。

1. 2 给水处理流程确定1.2.1 给水处理工艺流程的选择给水处理工艺流程的选择与原水水质和处理后的水质要求有关。

一般来讲，地下水只需要经消毒处理即可，对含有铁、锰、氟的地下水，则需采用除铁、除锰、除氟的处理工艺。

摘要E市给水工程，是为了满足该区近期和远期用水量增长的需要而新建的。

该工程分为两组，最终的供水设计规模为3.1万m3/d，整个工程包括取水工程，净水工程和输配水工程三部分。

其工艺流程如下：水源取水头自流管一级泵房自动加药设备机械搅拌澄清池普通快滤池清水池配水池二级泵房配水管网用户同时，本设计课题还包括：水厂占地面积，人员配备，厂内建筑物布置和管线定位等。

整个工艺流程中主要构筑物的设计时间为机械搅拌澄清池池：1.28h普通快滤池冲洗时间：6min普通快滤池的滤速为：13.3m/h第一章设计水量计算第一节最高日用水量计算第二节设计流量确定第二章取水工艺计算第一节取水头部设计计算第二节集水间设计计算第三章泵站计算第一节取水水泵选配及一级泵站工艺布置第二节送水泵选配及二级泵站工艺布置第四章净水厂工艺计算第一节机械搅拌澄清池计算第二节普通快滤池计算第三节清水池计算第四节配水池计算第五节投药工艺及加药间计算第六节加氯工艺及加氯间计算第七节净水厂人员编制及辅助建筑物使用面积计算第八节检测仪表第一章 设计水量计算第一节 最高日用水量计算一、各项用水量计算 1、 综合生活用水量1Q1Q d m d l N q f 33411108.81.1.200104⨯=⨯⨯⨯=⨯⨯=人 m d l N q f Q 344111/10408.11.1.200104.6⨯=⨯⨯⨯=⨯⨯=人 2、 工业企业生产用水量2Q()()dm m d n N q Qd m m d n N q Q 343222/3432221076.11.180********.11.11001201⨯=⨯⨯=-⨯⨯=⨯=⨯⨯=-⨯⨯=万元万元万元3、 未预见水量和管网漏失水量3Q ()d m Q Q Q 34213104.02.0⨯=+=4、 消防用水量x Qd m s l N q Q x x X 3410432.0252⨯=⨯=⨯= 二、最高日用水量d Qm Q Q Q Q d 34321106.2⨯=++=由于总用水量较小和消防水量相差不大则d m d m Q d 3434101.310072.3⨯≈⨯= d m Qd34/104⨯=第二节 设计流量确定一、确定设计流量1、 取水构筑物、一级泵站、原水输水管、水处理构筑物设计流量sl d m T Q a Q sl d m T Q a Q d I d I 11.48636002410405.173.376360024101.305.134//34=⨯⨯⨯=⨯==⨯⨯⨯=⨯= 2、二级泵站设计流量因为无用水变化曲线也没相似地区资料故不设置调节构筑物，其设计流量为sl d m Q k Q sl d m Q k Q d h h d h h 44.6944.861045.14.8618.5384.86101.35.14.8634//34=⨯⨯=⨯==⨯⨯=⨯=3、清水输水管设计流量同二级泵站设计流量4、配水管网设计流量同二级泵站设计流量第二章 取水工艺计算第一节 取水头部设计计算一、设计计算方法与内容1、 取水头部选用蘑菇取水头部，头部外形选用菱形，分两格。

xx学院给水排水工程专业毕业设计计算书设计题目：G市给水工程初步设计学生姓名：学生班级：指导教师：（签字）答疑教师：（签字）审题教师：（签字）发题日期：年月日完成日期：年月日给水处理厂毕业设计计算书1.1 工艺流程方案水厂采用如图1所示的工艺流程。

通过对主要处理构筑物的分析比较，从中制定出水厂处理工艺流程如图2所示。

图2 水厂处理工艺流程框图（构筑物）1.2水处理构筑物计算1.2.1配水井设计计算1. 设计参数配水井设计规模为4012.5m3/h。

2. 设计计算（1）配水井有效容积配水井水停留时间采用2～3min ，取 2.5min T =，则配水井有效容积为：34012.5 2.5/60167.19W QT m ==⨯=（2）进水管管径1D配水井进水管的设计流量为334012.5/ 1.11/Q m h m s ==，查水力计算表知，当进水管管径11100D mm =时， 1.179/v m s =（在1.0～1.2/m s 范围内）。

（3）矩形薄壁堰进水从配水井底中心进入，经等宽度堰流入2个水斗再由管道接入2座后续处理构筑物。

每个后续处理构筑物的分配水量为334012.5/22006.25/0.557/q m h m s ===。

配水采用矩形薄壁溢流堰至配水管。

① 堰上水头H因单个出水溢流堰的流量为30.557/557/q m s L s ==，一般大于100/L s 采用矩形堰，小于100/L s 采用三角堰，所以本设计采用矩形堰（堰高h 取0.5m ）。

矩形堰的流量公式为：3/2q =式中q ——矩形堰的流量，3/m s ；m ——流量系数，初步设计时采用0.42m =；b ——堰宽，m ，取堰宽 6.28b m =；H ——堰上水头，m 。

已知30.557/q m s =，0.42m =， 5.71b m =，代入下式，有：2/32/30.14H m ===② 堰顶宽度B 根据有关试验资料，当0.67BH<时，属于矩形薄壁堰。

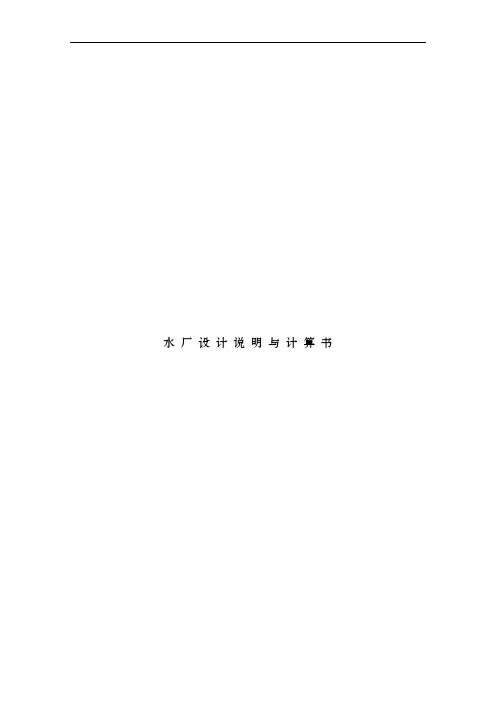

水厂设计说明与计算书第1章设计水质水量与工艺流程的确定1.1 设计水质水量1.1.1 设计水质本设计给水处理工程设计水质满足国家生活饮用水卫生标准（GB5749-2006），处理的目的是去除原水中悬浮物质，胶体物质、细菌、病毒以及其他有害万分，使净化后水质满足生活饮用水的要求。

生活饮用水水质应符合下列基本要求：（1）水中不得含有病原微生物。

（2）水中所含化学物质及放射性物质不得危害人体健康。

（3）水的感官性状良好。

基础资料：1．厂区地形平坦无高差。

2．原水水质分析表原水水质分析表3．滤砂筛分资料（请改组成所需d10=0.5mm,K80=1.8的滤料）。

4．该水厂所在地区常年主导风向为东风。

1.1.2 设计水量水处理构筑物的生产能力，应以最高日供水量加水厂自用水量进行设计，并以水质最不利情况进行校核。

Q d=Q a*K d=60000×1.5=90000m3/d水厂自用水量主要用于滤池冲洗和澄清池排泥等方面。

城镇水厂只用水量一般采用供水量的5%—10%，本设计取8%，则设计处理量为：Q=（1+a）Q d =1.08×90000=97200m3/d式中Q——水厂日处理量；a——水厂自用水量系数，一般采用供水量的5%—10%，本设计取8%；Q a——平均日设计供水量（m3/d），为6万m3/d；Q d——最高日设计供水量（m3/d）；K d——供水量日变化系数，取1．5。

1. 2 给水处理流程确定1.2.1 给水处理工艺流程的选择给水处理工艺流程的选择与原水水质和处理后的水质要求有关。

一般来讲，地下水只需要经消毒处理即可，对含有铁、锰、氟的地下水，则需采用除铁、除锰、除氟的处理工艺。

地表水为水源时，生活饮用水通常采用混合、絮凝、沉淀、过滤、消毒的处理工艺。

如果是微污染原水，则需要进行特殊处理。

一般净水工艺流程选择：1.原水→简单处理（如用筛网隔虑）适用条件：水质要求不高，如某些工业冷却用水，只要求去除粗大杂质时2.原水→混凝、沉淀或澄清适用条件：一般进水悬浮物含量应小于2000-3000mg/L，短时间允许到5000-10000mg/L，出水浊度约为10-20度，一般用于水质要求不高的工业用水。

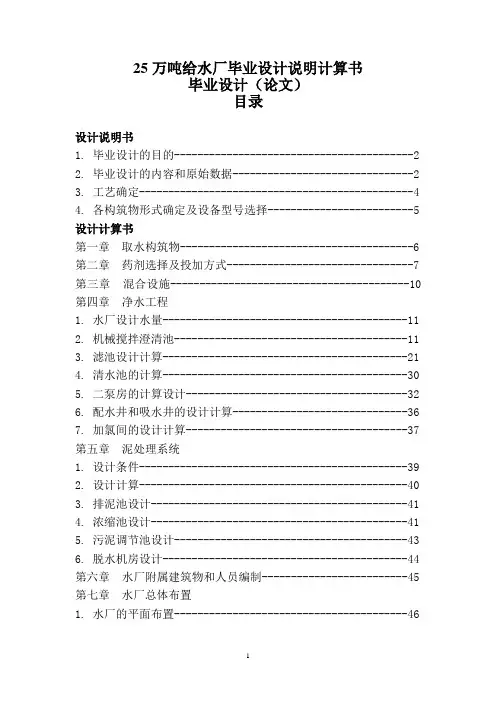

25万吨给水厂毕业设计说明计算书毕业设计（论文）目录设计说明书1. 毕业设计的目的-----------------------------------------22. 毕业设计的内容和原始数据-------------------------------23. 工艺确定-----------------------------------------------44. 各构筑物形式确定及设备型号选择-------------------------5设计计算书第一章取水构筑物----------------------------------------6 第二章药剂选择及投加方式--------------------------------7第三章混合设施-----------------------------------------10第四章净水工程1. 水厂设计水量------------------------------------------112. 机械搅拌澄清池----------------------------------------113. 滤池设计计算------------------------------------------214. 清水池的计算------------------------------------------305. 二泵房的计算设计--------------------------------------326. 配水井和吸水井的设计计算------------------------------367. 加氯间的设计计算--------------------------------------37 第五章泥处理系统1. 设计条件----------------------------------------------392. 设计计算----------------------------------------------403. 排泥池设计--------------------------------------------414. 浓缩池设计--------------------------------------------415. 污泥调节池设计----------------------------------------436. 脱水机房设计------------------------------------------44 第六章水厂附属建筑物和人员编制-------------------------45 第七章水厂总体布置1. 水厂的平面布置----------------------------------------462. 水厂的高程布置----------------------------------------46 第八章高程计算-----------------------------------------47设计说明书1. 本毕业设计（论文）课题应达到的目的：通过毕业设计，使学生熟悉并掌握给水工艺的设计内容、设计原理、方法和步骤，学会根据设计原始资料正确地选定设计方案，正确计算, 具备设计中、小城镇水厂的初步能力。

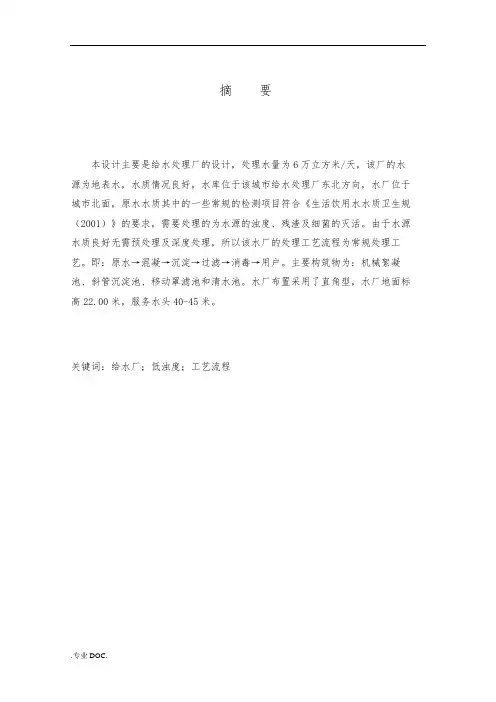

摘要本设计主要是给水处理厂的设计，处理水量为6万立方米/天，该厂的水源为地表水，水质情况良好，水库位于该城市给水处理厂东北方向，水厂位于城市北面，原水水质其中的一些常规的检测项目符合《生活饮用水水质卫生规（2001）》的要求，需要处理的为水源的浊度、残渣及细菌的灭活。

由于水源水质良好无需预处理及深度处理，所以该水厂的处理工艺流程为常规处理工艺。

即：原水→混凝→沉淀→过滤→消毒→用户。

主要构筑物为：机械絮凝池、斜管沉淀池、移动罩滤池和清水池。

水厂布置采用了直角型，水厂地面标高22.00米，服务水头40-45米。

关键词：给水厂；低浊度；工艺流程ABSTRACTThis design is the design of the main water treatment plants, water treatment for 60000 m3 / day, the water surface water, water quality for good conditions, the city water supply plant reservoir located at northeast, north of the city waterworks, raw water quality and some of the conventional detection projects that comply with《Life in the drinking water quality health standards (2001)》requirement, Need to deal with water for the turbidity, residues and bacterial inactivated. Because the source good water quality and deep treatment without pretreatment, so the water treatment process for conventional process. Namely: raw water-coagulation sedimentation and filtration, disinfection, and users. The main structures for: mechanical flocculation pool, destabilize inclined pipe, mobile cover and QingShuiChi filters. Decorate adopted orthogonal model waterworks, waterworks ground elevation 22.00 meters, service head 40-45 meters.KEYWORDS: Water treatment plant; Low turbidity; Process目录前言 0第一章给水厂处理设计任务书 (1)1.1 设计题目 (1)1.2 工程设计背景 (1)1.3 本给水处理厂毕业设计的主要容 (1)1.4 毕业设计的要求 (2)第二章给水处理工艺流程和给水处理构筑物的选择 (4)2.1 设计原则 (4)2.2 厂址选择 (4)2.3 方案类型设计进行方案说明 (5)2.4 各种构筑物的对比及选型 (5)2.4.1混合设备的选择 (5)2.4.2絮凝设备的选择 (6)2.4.3沉淀池的选择 (7)2.4.4 滤池的选择 (9)2.5 拟设计方案 (10)2.5.1拟设计方案流程图 (10)2.5.2工艺叙述 (11)结论 (13)致 (14)参考文献 (15)附录1、毕业设计计算书2、英文原文3、译文4、附图图1 污水处理厂平面布置图图2 污水处理厂管线布置图图3 污水处理厂高程布置图图4 机械絮凝池平、剖面示意图图5 斜管沉淀池平、剖面示意图图6 移动罩滤池平、剖面示意图图7 清水池平、剖面示意图图8 二级泵房平、剖面示意图图9 加氯加药间平、剖面示意图前言水是生命之源，是人类生活、工农业生产和社会经济发展的重要资源，科学用水和排水是人类社会发展史上最重要的社会活动和生产活动容之一。

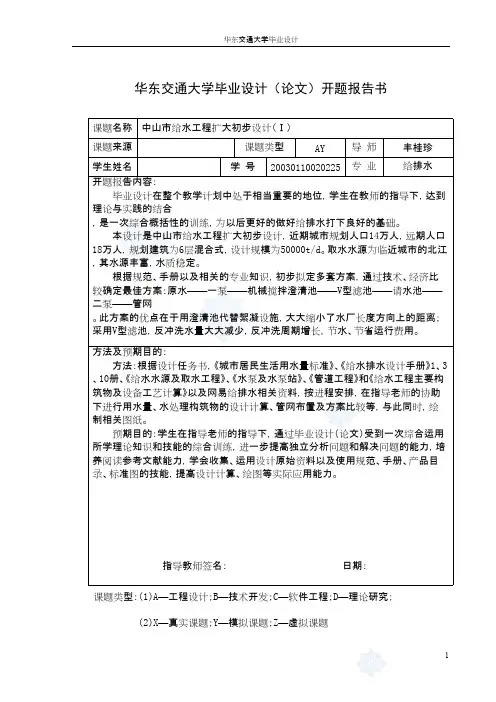

华东交通大学毕业设计（论文）开题报告书课题名称中山市给水工程扩大初步设计（Ⅰ）课题来源课题类型AY导师丰桂珍学生姓名学号20030110020225专业给排水开题报告内容：毕业设计在整个教学计划中处于相当重要的地位，学生在教师的指导下，达到理论与实践的结合，是一次综合概括性的训练，为以后更好的做好给排水打下良好的基础。

本设计是中山市给水工程扩大初步设计，近期城市规划人口14万人，远期人口18万人，规划建筑为6层混合式，设计规模为50000t/d。

取水水源为临近城市的北江，其水源丰富，水质稳定。

根据规范、手册以及相关的专业知识，初步拟定多套方案，通过技术、经济比较确定最佳方案：原水——一泵——机械搅拌澄清池——V型滤池——请水池——二泵——管网。

此方案的优点在于用澄清池代替絮凝设施，大大缩小了水厂长度方向上的距离；采用V型滤池，反冲洗水量大大减少，反冲洗周期增长，节水、节省运行费用。

方法及预期目的：方法：根据设计任务书，《城市居民生活用水量标准》、《给水排水设计手册》1、3、10册、《给水水源及取水工程》、《水泵及水泵站》、《管道工程》和《给水工程主要构筑物及设备工艺计算》以及网易给排水相关资料，按进程安排，在指导老师的协助下进行用水量、水处理构筑物的设计计算、管网布置及方案比较等，与此同时，绘制相关图纸。

预期目的：学生在指导老师的指导下，通过毕业设计（论文）受到一次综合运用所学理论知识和技能的综合训练，进一步提高独立分析问题和解决问题的能力，培养阅读参考文献能力，学会收集、运用设计原始资料以及使用规范、手册、产品目录、标准图的技能，提高设计计算、绘图等实际应用能力。

指导教师签名：日期：课题类型：（1）A—工程设计；B—技术开发；C—软件工程；D—理论研究；（2）X—真实课题；Y—模拟课题；Z—虚拟课题（1）、（2）均要填，如AY、BX等。

华东交通大学毕业设计（论文）任务书姓名学号20030110020225毕业届别2007专业给水排水工程毕业设计（论文）题目中山市给水工程扩大初步设计（Ⅰ）指导教师丰桂珍学历职称具体要求：本设计时中山市给水工程扩大初步设计，要求处理后的水质达到《生活饮用水水质指标》二级。

给水厂毕业设计说明书毕业设计说明书:给水厂设计一、设计背景随着城市人口的不断增加和工业生产的扩大，给水厂作为城市供水系统的重要组成部分，对城市供水具有至关重要的作用。

然而，传统的给水厂面临着供水能力不足、水质问题等诸多挑战，急需进行技术更新和改进。

因此，本毕业设计旨在设计一座现代化、高效的给水厂，以满足城市人口的用水需求。

二、设计内容1.总体设计（1）给水厂选址：选择离城市主要消费区较近的地段，便于供水管网的布置和供水效率的提高。

（2）供水能力计算：根据城市人口数量、水用量和产业用水需求等因素，科学合理地计算给水厂的供水能力。

（3）布局设计：科学配置给水厂的各个功能区域，包括进水处理区、净水处理区、卫生消毒区、出水区等，使各个区域能够高效地协同工作。

2.进水处理（1）原水选取：根据当地水源情况，选择适合的水源进行供水。

（2）原水处理工艺：结合进水水质的特点，设计合理的原水处理工艺，包括预处理、絮凝、混凝、沉淀等，以去除水中的悬浮物和颗粒物。

（3）给水厂自动化控制系统：引入先进的自动化技术，实现对原水处理过程的全面监测和控制。

3.净水处理（1）滤池设计：选择合适的滤料和滤程，对水中的有机物、细菌和病毒等进行有效过滤。

（2）消毒工艺：采用先进的消毒方式，对滤后水进行消毒，确保水质安全。

（3）水质在线监测：引入水质在线监测系统，对净水质量进行实时监控，确保水质达标。

4.卫生消毒（1）消毒剂选用：选择适宜的消毒剂，对供水系统进行消毒处理。

（2）消毒剂投加系统：设计合理的消毒剂投加系统，确保消毒剂准确投加。

（3）消毒设施定期维护：对消毒设施进行定期维护和检修，确保其正常运行。

5.出水区（1）出水泵站设计：根据给水厂设计的供水能力，设计合理的出水泵站，保证水压稳定。

（2）水质监测系统：引入水质在线监测系统，对出厂水质进行实时监控。

（3）备用设备设置：设置相应的备用设备，确保在设备故障或维护期间，能够正常供水。

目录一、设计任务书 (1)二、设计说明书 (4)三、设计计算书 (9)1、取水工程 (9)2、净水厂工程 (18)3、水厂的高程计算 (23)4、工程总概算 (26)4.1 水厂土建费用 (26)4.1.1 工程直接费用 (26)4.1.2 间接费 (26)4.1.3 利润 (26)4.1.4 税金 (26)4.2 设备及安装费用 (27)5、运行费用 (27)四、总结 (28)五、致谢 (8)六、参考目录 (28)毕业设计任务书（水厂）一、毕业设计目的毕业设计是教学的重要环节，它能全面的反映学生对知识的掌握及运用能力。

通过毕业设计，帮助学生进一步理解所学的理论知识，锻炼其计算、制图、写作及语言表达能力，培养其独立思考，勤学好问的能力，使学生得到工程师素质的基本训练。

二、设计任务课题：某市20万吨/日水厂扩大初步设计1、设计结束时，学生应交如下成果2、厂区总平面布置图1张；（1）高程布置图1张；（2）主要构筑物工艺图3张A、二级泵站构造图；B、V型滤池构造图；C、平流式深沉池（3）设计任务书1份（4）设计说明书1份（5）设计计算书1份注意：所绘制的图纸中，至少有一份是计算机绘制。

三、设计要求1、出水水质符合《生活饮用水卫生标准》。

2、充分发挥独立思考和独立工作能力，做到设计规范，没有原则性错误，计算正确，图纸表达良好，说明书内容要，论证充分，字迹端正。

3、设计应从技术，经济两方面考虑，注意新技术的应用，使设计具有投资省、管理方便等特点。

4、按时完成设计任务。

四、设计原始资料及参考书目1、水源情况长江水源，水文资料如下：沿江防洪堤坝顶标高28.6m（吴淞高程）；历年最高水位26.42m（吴淞高程）；历年最低水位8.68（吴淞高程）；历年最高水温32ºC；历年最低水温17.8ºC；历年最大流量73320㎡/s；历年最小流量2467㎡/s；历年平均流量2292㎡/s；最大流速3m/s;最高浊度3400度；平均浊度：冬50-100度；夏1000-1300度。

一．设计原始资料1.净产水量：5000m3/d2.水源为河水3.（1）最高浑浊度为2000NTU（2）碱度为5mg/L（3）总硬度：月平均最高368mg/L, 月平均最低156mg/L（4）PH值：6.9—7.6（5）色度：12度（6）大肠菌群数：1800CFU/100ml（7）水温：月平均最高27.7℃月平均最低6.9℃4．净化出水要求：达到《国家生活饮用水卫生标准》（GB5749-2006）要求。

5．净水厂地形图：比例尺1：2006．地形资料：拟建水厂厂址地形平坦，地质为砂质粘土，地基承载力特征值fa=600kPa,无地下水7．各种材料均可供应。

二、水厂工艺流程选择（一）．确定净水厂的设计水量根据GB50013—2006规定：水处理构筑物的设计水量，应按最高日供水量加水厂自用水量确定。

水厂自用水率应根据原水水质、所采用的处理工艺和构筑物类型等因素通过计算确定，一般可采用设计水量的5％～10％。

当滤池反冲洗水采取回用时，自用水率可适当减小。

考虑滤池反冲洗水采取回用及用水安全，自用水率取8%则设计水量G=5000×(1+0.08)=5400 m3/d（二）确定净水厂工艺流程和净化构筑物的型式原水的含沙量或色度、有机物、致突变前体物等含量较高，臭味明显或为改善凝聚效果，可在常规处理前增设预处理。

原水来自河水含沙量较低，色度12度，满足GB5749-2006 《生活饮用水卫生标准》，可以不进行原水的预处理。

设计工艺流程：取水→一级泵站→管式静态混合器→穿孔旋流絮凝池→斜管沉淀池→无阀滤池→消毒剂→清水池→二级泵站→用户三、混凝剂的投配根据最高浊度，此河水水质与长江水类似，则混凝剂PAC采用碱式氯化铝（含三氧化二铝10%），投加量最高为20mg/L,无需助凝剂。

沉淀或澄清时间1.2h。

每天工作时间为18h。

1.溶解池W1和溶液池W2的确定W2=aQ/417cn=18×100×20×5400/18 /(1000×1000×10×2)=0.54m3n----液体投加混凝剂时，溶解次数应根据混凝剂投加量和配制条件等因素确定，每日不宜超过3次,取2次。

25万吨给水厂毕业设计说明计算书毕业设计（论文）毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

水质课程设计说明书学院：环境科学与工程学院系名：市政工程系专业：给水排水工程姓名：陈学绍学号：060221118 班级：0611指导教师：黄天寅指导教师：张天月2009年 7 月 3 日目录第一章设计任务及设计基本资料 (2)1.1 设计基本资料 (2)1.2 设计任务 (3)第二章水厂工艺方案的确定 (3)2.1水厂规模的确定 (3)2.2水厂工艺方案的比较 (5)第三章单体构筑物的设计计算 (7)3.1. 混凝剂配置和投加 (7)3.2 管式静态混合器 (11)3.3 水平轴式机械絮凝池 (11)方案比较：折板絮凝池 (15)3.4 平流沉淀池 (21)3.5 V型滤池 (25)3.6 消毒 (41)3.7 清水池 (42)3.8 二泵房 (43)3.9 附属构筑物 (47)第四章水厂总体设计 (48)4.1水厂平面布置 (48)4.1水厂管线布置 (48)4.1水厂高程布置 (48)致谢 (49)参考文献 (50)第一章.水厂规模的确定1.1设计基本资料1．城市供水(生活用水量) 用水情况该地区现有人口4.1万，人均用水量标准（最高日）为220L/人 d，供水普及率为100%。

2．城市集中用户用水情况该市大用户用水量：工厂A：0.6万m3/d；工厂B：0.7万m3/d工厂C：1.1万m3/d；工厂D：0.8万m3/d3.该市一般工业用水占生活用水175%，第三产业用水占生活用水80%。

最高日时变化系数为1.35。

4.原水水质及水文地质资料（1）原水水质情况（2）水文地质及气象资料河流水文特征最高水位:3m，最低水位:1m常年水位:2m气象资料历年平均气温:20，年最高平均气温:35，年最低平均气温:0年平均降水量:1000mm，年最高降水量:1800mm，年最低降水量:700mm常年风向:东南风，频率：12%历年最大冰冻深度20cm地质资料第一层：回填、松土层，承载力8kg/cm2,深1～1.5m;第二层：粘土层，承载力10kg/cm2,深3～4m;第三层：粉土层，承载力8kg/cm2,深3～4m;地下水位平均在粘土层下 0.5m。

给水厂毕业设计说明书尊敬的指导老师：我打算在我的毕业设计中研究和设计一个给水厂。

作为一个民生项目，给水厂的设计对于保障和改善人们的生活质量至关重要。

在本设计说明书中，我将详细介绍我的研究动机、目标、方法和计划。

动机：当前，水资源的供需矛盾日益加剧，给水厂发挥着关键作用。

然而，许多现有的给水厂存在一些问题，如供水能力不足、节水措施不完善等。

因此，设计一个高效、可持续发展的给水厂对于解决这些问题至关重要。

此外，与传统给水厂相比，新型环境友好型给水厂能够更好地适应气候变化，保护和恢复水生态环境，减少污染排放等。

目标：本毕业设计的目标是设计一个功能完善、性能稳定的给水厂。

主要目标包括：1.提高供水能力：通过合理设计给水厂的处理工艺和设备，确保供水能力能够满足日益增长的需求。

2.实施节水措施：通过优化水资源利用、回收利用和节水管理措施，减少供水厂的水资源消耗。

3.提高给水厂的环保性：采用先进的处理技术和设备，减少对水体的污染，降低碳排放，保护和恢复水生态环境。

4.提高运行效率：通过自动化控制、远程监测和优化运维等手段，提高给水厂的运行效率，降低运维成本。

5.完善安全防护措施：建立完善的安全防护措施体系，确保给水厂的安全运行。

方法：为了达到以上目标，我将采取以下方法：1.调研：通过查阅文献和实地调研，了解现阶段给水厂的发展状况、存在的问题和解决方案。

2.设计：基于调研结果，设计给水厂的处理工艺流程、设备选择和布局。

3.模拟分析：运用专业的建模软件，对设计方案进行模拟分析，评估其性能和可行性。

4.优化改进：根据模拟分析的结果，对设计方案进行适当的优化和改进，提升其效能。

5.实验验证：通过实验室试验和现场调试，验证改进后的设计方案的可行性和稳定性。

6.经济评估：对设计方案的经济性进行评估，包括建设成本、运行成本和投资回报等方面的分析。

计划：为了按时完成我的毕业设计，我制定了以下时间计划：1.第一阶段（一个月）：开展文献调研，了解给水厂的现状和发展趋势。

城市自来水厂设计说明与计算书第1章设计水质水量与工艺流程的确定1.1 设计水质水量1.1.1原水水质及水文地质资料一、设计任务根据任务书所给定的资料，综合运用所学的基础、专业基础和专业知识，设计一个中小型给水处理厂。

该水厂所在地区为广东地区。

设计题目：二、城市自来水厂规模为11.6 万m3/d。

三、设计原始资料1、源水水质资料2.石英砂筛分曲线：我的曲线是d34、水厂所在地区为粘土地区，厂区地下水位深度 4.15米，主导风向南风。

具体参数：a=110m，b=120m，c=50m，d=60m，地面标高26.90m。

总设计水量：水厂自用水量按7%计算。

进水管采用2条DN900的钢管。

1. 2 给水处理流程确定1.2.1 给水处理工艺流程的选择给水处理工艺流程的选择与原水水质和处理后的水质要求有关。

一般来讲，地下水只需要经消毒处理即可，对含有铁、锰、氟的地下水，则需采用除铁、除锰、除氟的处理工艺。

地表水为水源时，生活饮用水通常采用混合、絮凝、沉淀、过滤、消毒的处理工艺。

如果是微污染原水，则需要进行特殊处理。

一般净水工艺流程选择：1.原水→混凝、沉淀或澄清适用条件：一般进水悬浮物含量应小于2000-3000mg/L，短时间内允许到5000-10000mg/L，出水浊度约为10-20度，一般用于水质要求不高的工业用水。

2.原水→混凝沉淀或澄清→过滤→消毒一般地表水广泛采用的常规流程，进水悬浮物允许含量同上，出水浊度小于2NTU。

3.原水→接触过滤→消毒1)一般可用于浊度和色度低的湖泊水或水库水处理。

2)进水悬浮物含量一般小于100mg/L，水质稳定、变化较小且无藻类繁殖。

4.原水→调蓄预沉、自然预沉或混凝预沉→混凝沉淀或澄清→过滤→消毒高浊度水二级沉淀（澄清），适用于含砂量大，砂峰持续时间较长时，预沉后原水含砂量可降低到1000mg/L以下。

本设计采用一般常规的净水处理工艺，其净水工艺流程如下：、第2章给水处理构筑物与设备型式选择2.1、加药间2.1.1药剂溶解池设计药剂溶解池时，为便于投置药剂，溶解池的设计高度一般以在地平面以下或半地下为宜，池顶宜高出地面0.20m左右，以减轻劳动强度，改善操作条件。

水利电力职业技术学院毕业设计计算说明书作者: 学号：系: 水利工程系专业: 给排水工程技术班级:给排水工程技术班题目: 某小镇给水工程设计目录第一部分设计说明书 (1)第1章设计资料 (1)1.1 设计任务 (1)1.2 设计原始资料 (1)1.2.1 概况 (1)1.2.2 城市建设规划 (1)1.2.3 可行性方案确定 (2)第2章设计用水量 (3)2.1 供水系统的选择 (3)2.2 设计用水量 (3)第3章管网设计定线 (4)3.1 管网设计 (4)3.1.1 输水和配水系统 (4)3.1.2 给水管网的布置 (5)3.1.3 管网定线 (5)3.1.4 输水管渠定线 (5)3.2 管网水力计算 (6)3.2.1 节点流量计算 (6)3.2.2 初分配流量 (6)3.3 管网的核算条件 (6)3.3.1 消防时的流量和水压要求 (6)3.3.2 最不利管段发生故障时的事故用水量和水压要求 (7)第4章给水处理工艺流程和给水处理构筑物的选择 (7)4.2 设计规模 (8)4.3 厂址选择 (8)4.4 水厂工艺流程选择 (9)4.5 处理构筑物的选择 (10)4.5.1 (12)㈠混凝剂的选择与投加 (12)㈡混凝剂投加方式选择 (13)㈢溶液池 (13)㈣溶解池 (14)㈤加药间 (14)4.5.2 混合设备 (14)㈠混合方式 (14)㈡尺寸 (15)4.5.3 絮凝设备 (15)㈠絮凝池形式的选择 (15)㈡尺寸 (16)4.5.4 沉淀设备 (17)㈠沉淀池类型的选择 (17)㈡排泥方法 (18)㈢尺寸 (16)4.5.5 过滤设备 (16)㈠过滤形式的选择 (16)㈡尺寸 (18)㈢反冲洗泵房 (18)4.5.6 消毒 (23)㈠消毒方式选择 (23)㈡加氯间 (24)4.5.7 清水池 (24)第5章取水工程 (24)5.1 取水构造物 (24)5.1.1 地表水取水构造物设计时应满足如下原则 (25)5.1.2 取水头部 (25)5.2 取水泵房 (25)5.2.1 取水泵房的平面形式及设计要求 (25)5.2.2 水泵吸水管和出水管布置 (26)5.3 取水构筑物主要设计参数及设备 (21)第6章二级泵房 (27)6.1 设计规模 (27)第7章工程概预算 (27)7.1 管道造价 (27)7.2 取水工程造价 (27)7.3 净水工程造价 (27)7.4 清水池造价 (28)7.5 建筑直接费 (28)7.6 建筑间接费 (28)7.7 建筑工程总造价 (28)7.8 常年运转费 (28)7.8.1 药剂费 (28)7.8.2 工资福利费 (28)7.8.3 折旧提成费 (28)7.8.4 检修维护费用 (23)7.8.5 其他费用 (23)7.8.6 年经营费用 (23)7.8.7 年制水量 (23)7.8.8 单位制水成本 (23)第二部分设计计算书 (24)第8章城市管网设计计算 (24)8.1 设计用水量 (24)8.2 城市用水量变化情况 (25)8.3 清水池容积计算 (26)8.4 管网水力计算 (28)8.4.1 管网各管段实际长度、有效长度计算 (28)8.4.2 沿线流量计算 (35)8.4.3 节点流量计算 (36)8.5 流量分配 (36)8.5.1 统一供水 (36)8.6 环状管网的水力计算 (38)第9章净水构筑物的计算 (33)9.1 设计供水量 (33)9.2 药剂溶解池和溶液池计算 (33)9.2.1 溶液池 (33)9.2.2 溶解池 (34)9.3 加药间设计及平面布置 (35)9.3.1 碱式氯化铝所需要仓库面积 (35)9.4 混合设备(管式静态混合器) (35)9.4.1 混合设备：采用热浸镀锌管式静态混合器，近期采用2个 (35)9.4.2 设计计算 (35)9.5 絮凝设备 (隔板絮凝池) (43)9.5.1 絮凝设计参数确定 (43)9.5.2 设计计算 (43)9.6 沉淀设备（平流沉淀池） (49)9.6.1 设计要点 (49)9.6.2 设计计算 (49)9.6.3 沉淀池布置图 (43)9.7 过滤设备 (V型滤池) (44)9.7.1 设计要点 (44)9.7.2 设计参数确定 (54)9.7.3 设计计算 (54)(1) 池体设计 (54)(2) 反冲洗管渠系统 (56)Q的计算 (57)㈠反冲洗用水量反㈡反冲洗配水系统的断面计算 (57)㈢滤池管渠的布置 (59)㈣冲洗水的供给 (53)㈤反洗空气的供给 (65)㈥滤池布置图 (68)㈦反冲洗泵房设计计算 (68)9.8 消毒 (液氯消毒) (75)9.8.1 加氯量 (75)9.8.2 加氯设备 (75)9.8.3 加氯间 (77)9.9 清水池 (79)9.9.1 清水池平面尺寸 (79)9.9.2 管道布置 (79)9.9.3 清水池布置 (80)9.10 辅助建筑物 (70)9.10.1 附属建筑物 (70)9.10.2 附属设备 (70)第10章水厂平面和高程布置 (71)10.1 平面布置 (71)10.2 高程布置 (72)10.2.1 管渠水力计算 (86)10.2.2 水厂高程布置图如图 (88)第十一章一级泵站设计计算 (89)11.1 一级泵站高程和扬程 (89)第12章二级泵房 (90)12.1 水泵机组的选择 (90)12.1.1 设计流量 (90)12.1.2 设计扬程 (90)12.2 吸水井设计 (90)第13章工程概预算 (91)13.1 管道造价 (91)13.2 取水工程造价 (91)13.3 净水工程造价 (91)13.4 清水池造价 (92)13.5 建筑直接费 (92)13.6 建筑间接费 (92)13.7 建筑工程总造价 (92)13.8 药剂费 (92)13.9 工资福利费 (92)13.10 折旧提成费 (92)13.11 检修维护费 (92)13.12 其他费用 (92)13.13 年经营费 (92)13.14 年制水费 (80)13.14.1 年制水量 (80)13.14.2 单位制水成本 (80)参考文献 (95)辞 (95)第一部分设计说明书第1章设计资料1.1设计任务根据所给资料进行某小镇管网规划及净水厂设计1.2设计原始资料1.2.1概况（1）气候：某小镇位于北部，南溪岸，该区属亚热带大陆性季风气候，具有气候适宜，四季分明的特点。
