电子琴的实验报告 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】单片机课程设计设计题目电子琴指导老师：苏参与实验者： moxiaoxiao专业：统本电信0801地点：3#楼北楼605电子琴一.设计目的：（1）.培养综合运用知识的能力（2）.朋友查阅资料，使用工程设计标准及编写设计文档的能力.（3）.掌握单片机应用系统的设计方法.（4）.提高计算机绘图能力二.设计任务：利用DP51PROC实验系统上的定时器/计数器，按键和蜂鸣器单元。
用单片机I/O口线控制蜂鸣器发出不同的音调，程序检测按键状态，7个按键中某一键按下时，蜂鸣器对应标称音阶.三.设计与调试环境KEIL uVision2 是众多单片机应用开发软件中优秀的软件之一，它支持众多不同公司的 MCS51 架构的芯片，它集编辑，编译，仿真等于一体，同时还支持，PLM ，汇编和 C 语言的程序设计，它的界面和常用的微软VC++的界面相似，界面友好，易学易用，在调试程序，软件仿真方面也有很强大的功能。
1:按下面的步骤建立一个项目：图 1－4 选取芯片图 1－5 新建程序文件（1）点击图1－5 中的 3 保存新建的程序，也可以用菜单 File－Save 或快捷键 Ctrl+S 进行保存。
因是新文件所以保存时会弹出类似图1－3 的文件操作窗口，我们把第一个程序命名为，保存在项目所在的目录中，这时程序单词有了不同的颜色，说明 KEIL 的 C 语法检查生效了。
如图1－6 鼠标在屏幕左边的 Source Group1 文件夹图标上右击弹出菜单，在这里可以做项目中增加减少文件等操作。
我们选“Add File to Group‘SourceGroup 1’”弹出文件窗口，选择刚刚保存的文件，按 ADD 按钮，关闭文件窗，程序文件已加到项目中了。
这时在 Source Group1 文件夹图标左边出现了一个小+号说明，文件组中有了文件，点击它可以展开查看。
北邮,单片机,实验报告,电子琴北邮单片机实验报告简易电子琴2014年小学期单片机设计实验报告题目：基于单片机的电子音乐发生器班级：班内序号：实验组号：学生姓名：指导教师：基于单片机的电子音乐发生器实验摘要此次本组制作的基于PIC单片机的电子音乐发生器是具有LCD显示屏提示的音乐简单演奏、播放、存储等功能的演示作品，拥有以下4种功能：1．按键演奏：即“电子琴”功能，可以用键盘上的“1”到“A”键演奏从低音sol到高音do等11个音；2．点歌功能：即按动“B”“C”键分别演奏两首乐曲（可以表现准确的音高和音长）。
3.存储音乐功能：即按右下角“F存储”键，然后按键演奏并存储，随后按“E”键结束,之后按“D键”就可以播放存储的乐曲了；4.液晶显示功能：即在开始时显示“hello!”,在点播时分别显示“song b”、“song c”，在存储时显示“saving”。
电子音乐发生器采用以Microchip公司的PIC16F877芯片为核心的简单控制系统，外部电路连接有喇叭、键盘、LCD液晶显示屏以及其他必要系统调节元件。
软件设计中涉及PORTB\PORTC\PORTD\PORTE用作普通数字I/O脚功能。
本实验用单片机PORTB\D接收来自键盘输入的指令信息，由此确定LCD液晶屏幕显示以及喇叭播放内容，再通过PORTC\D\E输出声音或字幕信息。
关键字单片机——microcontroller芯片——CMOS chip音乐发生器——music generator 分频——fractional frequency 一、实验论证与比较本设计的核心器件是单片机芯片和音频功放芯片。
单片机采用以Microchip公司的PIC16F87X系列中的PIC16F877芯片为核心构建简单控制系统，它完全可以满足本设计功能的需要。
此音乐发生器设计利用单片机的输入输出功能，当按下播放功能键时，单片机的输出功能使外部电路连接的喇叭和LCD液晶显示屏同时播放声音及显示文字，从而实现各种复杂音乐播放器的功能。
2013-2014学年小学期电路综合实验实验报告基于单片机ATmega16电子琴的设计与实现姓名：班级：学号：班内序号：同组：EMAIL ：组号：北京邮电大学时间：2013年09月12日目录1.实验概要1.1摘要1.2关键词1.3实验目的2.前期基础实验3.原理图和流程图.及效果图4.程序分析5.调试排错过程6.心得体会7.小组分工8.参考文献1 实验概要1.1 摘要本实验是基于单片机A Tmega16制作的建议电子琴。
通过键盘的控制可以播放预置歌曲以及自行弹奏音符这两个主要功能以及变速，录放音，变调等其他的次要功能，通过数码管和二极管的发光来显示音调和当前模式。
1.2 关键词avr单片机电子琴弹奏存储播放1.3 实验目的(1)对单片机有初步的了解，了解ATmega16单片机的各个端口管脚以及其逻辑功能。
(2)熟悉A VR studio，GCC等软件的编译环境，进行软件仿真。
(3)了解各个模块的作用以及用法，如4*4键盘，喇叭等。
(4)通过对于上述的了解，设计出简易电子琴并实现若干功能。
2 前期基础实验代码：#include<avr/io.h>int main(void){char temp;unsigned int i,j;DDRD = 0xff;PORTD = 0b11100110;while(1){temp = PORTD;PORTD = PORTD << 1;if(temp & 0b10000000)PORTD |= 0b00000001;for(i=0;i<500;i++)for(j=0;j<1000;j++);}}#include<avr/io.h>#include<avr/interrupt.h>char shuma[10]={~0b10111011,~0b10100000,~0b01101011,~0b11101010,~0b11110000,~0b11011010,~0b11011011,~0b10101000,~0b11111011,~0b11111010,};volatile unsigned int cnt=0,i=0,j=0,m=0,p=0;int main(void){DDRD = 0xff;DDRB = 0xff;MCUCR = 0;MCUCR |=(1<<ISC10) | (1<<ISC00)| (1<<ISC01);GICR |= (1<<INT0) | (1<<INT1);sei();TCNT0 = 5;TCCR0 |=(1<<CS01);while(1);}SIGNAL(SIG_INTERRUPT0){i=0;j=0;m=0;p=0;TIMSK |= (1<<TOIE0);}SIGNAL(SIG_INTERRUPT1){TIMSK &= ~(1<<TOIE0);PORTD = 0b10000000;PORTB = shuma[i];for(int n=0;n<500;n++);PORTD = 0b01000000;PORTB = shuma[j];for(int n=0;n<500;n++);PORTD = 0b00100000;PORTB = shuma[m]&(~(1<<2));for(int n=0;n<500;n++);PORTD = 0b00010000;PORTB = shuma[p];for(int n=0;n<500;n++);}SIGNAL(SIG_OVERFLOW0){TCNT0 = 5;cnt++;if(cnt>60){cnt=0;PORTD = 0b10000000;PORTB = shuma[i];for(int n=0;n<500;n++);PORTD = 0b01000000;PORTB = shuma[j];for(int n=0;n<500;n++);PORTD = 0b00100000;PORTB = shuma[m]&(~(1<<2));for(int n=0;n<500;n++);PORTD = 0b00010000;PORTB = shuma[p];for(int n=0;n<500;n++);i++;if(i==10){i=0;j++;}if(j==10){j=0;m++;}if(m==10){m=0;p++;}if(p==6)p=0;}}3 原理图及实物图4 程序分析#include<avr/io.h>#include<avr/interrupt.h>#include<avr/iom16.h>unsigned char anjian = 0;//获取按键的int speed=20;//控制播放速度unsigned int music_L[7]={262,294,330,349,392,440,494};//存放低八度音阶频率unsigned int music_C[7]={524,588,660,698,784,880,988};//存放正常C大调音阶频率unsigned int music_H[7]={1047,1175,1319,1397,1568,1760,1976};//存放高八度音阶频率unsigned int music[7]={524,588,660,698,784,880,988};//存放正常C大调音阶频率并且在变调时将其他调的频率写入该数组unsigned int musicmem[100]={}; //储存弹奏的音乐频率unsigned int tune[100]={}; //储存弹奏的音乐的某个音符音长int flag=0; //音长char display[11]={0,0b00000110, //数码管显示10b01011011, //数码管显示20b01001111, //数码管显示30b01100110, //数码管显示40b01101101, //数码管显示50b01111101, //数码管显示60b00000111, //数码管显示70b01111111, //数码管显示80b01101111, //数码管显示90b00111111, //数码管显示0};//控制8段数码管显示void init()//初始化{DDRD |=0x30;//发声DDRA = 0xf0;//按键DDRB = 0xff;//8段数码管DDRC = 0xff;//8段数码管speed = 20;//播放速度}void delay(int ms)//延迟函数单位为毫秒，用于在按键按下后提供延迟响应滤除误按的影响。
姓名：班级：学号：小班学号：同组姓名:电子邮件：实验课题：基于AVR单片机电子琴的制作实验日期：2013.09.02—2013.09.15目录：一、实验简介1.1实验目的 (4)1.2实验关键词 (4)1.3基础知识 (4)二、实验器材2.1核心部件：ATmega16单片机 (5)2.2电路元件 (6)2.3管脚说明 (6)三、实验原理3.1实验原理图 (7)3.2实验流程图 (8)3.3实物效果图 (8)四、操作过程与运行结果4.1操作过程示意图 (9)4.2电子琴系统主要部分 (11)4.3具体操作过程 (11)4.4运行结果 (12)五、实验中的排错、体会与建议5.1调试与排错过程 (12)5.2体会与建议 (14)5.3小组分工 (15)5.4参考文献 (15)六、附录6.1流水灯实验 (16)6.2蜂鸣器实验 (17)6.3秒表实验 (18)6.4简易交通灯实验 (25)6.5电子琴源代码 (30)一、实验简介1.1实验目的通过设计一个模拟电子琴系统熟悉ATmega16单片机的使用及其基本功能。
使其能够通过键盘控制实现播放预存音乐，弹奏、储存弹奏音乐，变速播放，暂停及继续播放，停止播放功能。
1.2实验关键词按键检测预存播放弹奏储存变速暂停停止1.3基础知识声波是振动产生的。
频率即表示每秒钟振动的次数，采用CTC方式时avr 单片机通过特定的端口（PD4及PD5）输出一定频率的方波，TCCR1A设为比较匹配时OC1A/OC1B电平取反，TCCR1B的计数上限为OC1A，根据公式OCnA=f/2N(1+OCRnA)计算出7个频率音阶所需的OCR1A，则只需将喇叭接在PD4或PD5，通过程序控制端口输出特定频率的方波波形（发声使用正弦波最好，方波效果稍次但影响不大），喇叭就会发出七种不同的声音，依照人听觉分辨7个音阶分为三组，分别为高，中，低音阶频率，经计算可得，当OCR1A=(8000000/musicmem[i]-1)时，{131,147,165,175,196,220,247}存放低音阶频率，{262,294,330,349,392,440,494}存放中音阶频率，{524,588,660,698,784,880,988}则存放高音阶频率，所以需要定义三个数组存放各音阶的频率值。
2013年小学期PIC单片机实验报告题目：蓝牙电子琴组号：班级：学号：姓名：老师：目录一摘要二论证与比较三原理1 蓝牙控制原理…………………………………………………..2 发音原理………………………………………………………3 中断控制………………………………………………………四硬件1 框图…………………………………………………………………………………2 原理图…………………………………………………………………………………五软件1 流程图………………………………………………………………………………2 程序…………………………………………………………………………………六实验总结七参考文献一摘要Microcontroller is known as the single chip microcomputer and single chip microcomputer. It is the central processing unit (CPU), random access memory (RAM), read-only memory (ROM), input/output port (I/O), etc. The main function of computer components are integrated on a chip microcomputer. Experiments using PIC16F877 single-chip microcomputer with a serial communication port (USART port), through the USART port with bluetooth module connection, you can through the mobile phone bluetooth bluetooth device to control the single-chip computer, also can realize the serial communication with other modules. PIC16F877 single chip microcomputer to control the corresponding port produce a certain frequency of square wave, amplification and then sent to the speakers can emit a certain frequency of sound. Interrupt to use bluetooth to real-time control MCU, thus realize the electric .单片机被称为单片微电脑或单片微型计算机。
单片机课程设计设计题目电子琴指导老师：苏参与实验者：moxiaoxiao 专业：统本电信0801 地点：3#楼北楼605一.设计目的：（1）.培养综合运用知识的能力（2）.朋友查阅资料，使用工程设计标准及编写设计文档的能力.（3）.掌握单片机应用系统的设计方法.（4）.提高计算机绘图能力二.设计任务：利用DP51PROC 实验系统上的定时器/计数器，按键和蜂鸣器单元。
用单片机I/O 口线控制蜂鸣器发出不同的音调，程序检测按键状态，7 个按键中某一键按下时，蜂鸣器对应标称音阶.三.设计与调试环境KEIL uVision2 是众多单片机应用开发软件中优秀的软件之一，它支持众多不同公司的MCS51 架构的芯片，它集编辑，编译，仿真等于一体，同时还支持，PLM ，汇编和 C 语言的程序设计，它的界面和常用的微软VC++ 的界面相似，界面友好，易学易用，在调试程序，软件仿真方面也有很强大的功能。
1:按下面的步骤建立一个项目：图1－ 4 选取芯片图1－ 5 新建程序文件（1）点击图1－5 中的 3 保存新建的程序，也可以用菜单File －Save 或快捷键Ctrl+S 进行保存。
因是新文件所以保存时会弹出类似图1－ 3 的文件操作窗口，我们把第一个程序命名为，保存在项目所在的目录中，这时程序单词有了不同的颜色，说明KEIL 的 C 语法检查生效了。
如图1－ 6 鼠标在屏幕左边的Source Group1 文件夹图标上右击弹出菜单，在这里可以做项目中增加减少文件等操作。
我们选“ Add File t o Group ‘ SourceGroup 1”'弹出文件窗口，选择刚刚保存的文件，按ADD 按钮，关闭文件窗，程序文件已加到项目中了。
这时在Source Group1 文件夹图标左边出现了一个小+ 号说明，文件组中有了文件，点击它可以展开查看。
图1－ 6 把文件加入到项目文件组中编译程序（2）进入调试模式，软件窗口样式大致如图1－8 所示。
单片机应用技术实训报告一、实训目的：通过单片机的硬件和软件设计、安装、调试、整理资料等环节，初步掌握工程设计方法和组织实践的基本技能，逐步熟悉开展科学实践的程序和方法。
二、实训时间：15周~16周三、实训内容：单片机设计电子琴1.原理图（Protel）2.PCB3.软件调试四、-实训步骤：1.分析、绘制原理图；2.生成、设计PCB板3.用Proteus绘制原理图；4.编写C程序；5.用Proteus仿真调式。
五、结果分析：设计思路：单片机电子琴设计时，最小系统是必不可少的，按键比较多，为了节约I/O口，按键采用了4*4矩阵式按键，输出是通过P1口的音频放大电路输出；在编程序时，先要确定按下一个按键就会有一个对应的音输出，就想到要用到按键识别程序，因为有12个按键，就用到了按键扫描程序，随后又加上了消抖的函数，延时函数，又通过数组，设定了按键的频率和数码管的值，使得按键按下会有对应的音和对应的数值输出。
（1）原理图电路结构：电路由芯片at89c51，最小系统复位电路和时钟脉冲电路，4*4距阵试按键，音频放大电路构成。
电路原理：由按键电路按键按下，通过芯片8051经过脉冲电路输入声音，通过三极管放大电路放大声音输出。
（2）PCB板设计PCB板，区分好电源线和普通导线的粗细，要注意要将电源线和地线设置的粗一点，大概是普通导线的3倍，在放置时注意复位电路和晶振和芯片近一点，元件位置排布好，避免出现绿色重叠的线，在最后要DRC规则检查。
（3）Proteus原理图电路分析：将原理图绘制好，将编好的程序放进at89c51单片机里，Proteus就可以对电路进行仿真，按键扫描程序开始进行扫描按键，当系统扫描到键盘上有键被按下，则快速检测出是哪一个键，然后单片机的定时器被启动，发出一定频率的脉冲，该频率的脉冲经喇叭驱动电路放大滤波后，就会发出相应的音调，并数码显示管显示相应的数值。
控制键盘的SW-0~SW-11十二个键能发出十二个不同的音调，按下按键发声，松开延时一段时间停止。

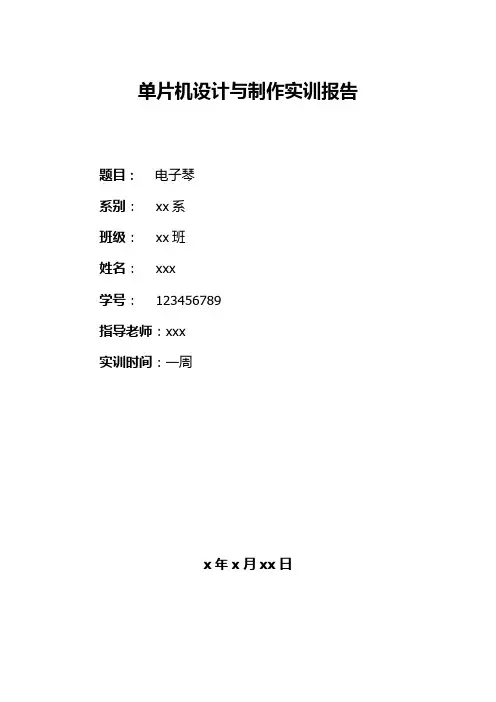

单片机设计与制作实训报告题目：电子琴系别： xx系班级： xx班姓名： xxx学号： 123456789指导老师：xxx实训时间：一周x年x月xx日1、实训目的：熟悉单片机使用方法及领域，软硬件结合掌握单片机综合应用糸统设计和调试的方法，2、设计要求：电子琴有九个按键，其中有八个按键分别对应八个乐谱中的基本音符，第九个按键为自动播放按键，当按下此键即自动播放歌曲直到播放歌曲直到歌曲结束或按下音符键即停止播放音乐。
3、开发环境及简介：1.系统概述Keil C51是美国Keil Software公司出品的51系列兼容单片机C语言软件开发系统，与汇编相比，C语言在功能上、结构性、可读性、可维护性上有明显的优势，因而易学易用。
用过汇编语言后再使用C来开发，体会更加深刻。
Keil C51软件提供丰富的库函数和功能强大的集成开发调试工具，全Windows 界面。
另外重要的一点，只要看一下编译后生成的汇编代码，就能体会到Keil C51生成的目标代码效率非常之高，多数语句生成的汇编代码很紧凑，容易理解。
在开发大型软件时更能体现高级语言的优势。
4、实训器件：1. AT89C51 1个2. 按键 9个3. PNP三极管 1个4. 4.7K电阻 1个5. 10k电阻 1个6. 无源蜂鸣器 1个7. 电解电容 1个8. 30pF磁片电容 2个9. 晶振 1个4.1主要元器件简介（1）AT89C51单片机AT89C51是一种带4K字节闪存可编程可擦除只读存储器（FPEROM—Flash Programmable and Erasable Read Only Memory）的低电压、高性能CMOS8位微处理器，俗称单片机。
单片机的可擦除只读存储器可以反复擦除1000次。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，AT89C51单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
一、实训目的1. 熟悉单片机的基本原理和编程方法。
2. 学习电子琴的原理和结构。
3. 掌握基于单片机的电子琴设计方法。
4. 培养动手实践能力和创新意识。
二、实训内容1. 单片机原理与编程2. 电子琴原理与结构3. 单片机电子琴设计4. 单片机电子琴制作与调试三、实训过程1. 单片机原理与编程在实训初期，我们学习了单片机的基本原理和编程方法。
单片机是一种集成了CPU、存储器、输入/输出接口等功能的微型计算机，具有体积小、功耗低、成本低等特点。
我们学习了51系列单片机的结构、指令系统、程序设计方法等。
2. 电子琴原理与结构电子琴是一种通过电子电路发出不同音阶声音的乐器。
我们学习了电子琴的原理和结构，包括音源模块、键盘模块、音量控制模块等。
3. 单片机电子琴设计在设计阶段，我们根据所学知识，设计了基于单片机的电子琴。
具体如下：（1）硬件设计电子琴的硬件主要由单片机、键盘、蜂鸣器、音量控制模块等组成。
我们选择了STC89C51单片机作为核心控制单元，键盘采用矩阵键盘，蜂鸣器用于发出声音，音量控制模块用于调节音量。
（2）软件设计软件设计主要包括以下几个部分：1）初始化：设置单片机的工作模式、初始化定时器、初始化键盘扫描等。
2）键盘扫描：检测键盘是否被按下，并读取按键值。
3）音阶生成：根据按键值计算对应的频率，通过定时器产生PWM信号，驱动蜂鸣器发出声音。
4）音量控制：根据音量控制模块的输入，调节PWM信号的占空比，实现音量控制。
5）音乐播放：存储一首或多首歌曲，通过键盘控制播放、暂停、停止等操作。
4. 单片机电子琴制作与调试在制作阶段，我们根据设计方案，搭建了电子琴的硬件电路，并编写了相应的程序。
在调试过程中，我们遇到了以下问题：（1）键盘扫描不稳定：经过分析，发现是由于按键抖动引起的。
我们通过软件去抖动的方法解决了这个问题。
（2）音阶不准确：经过分析，发现是由于定时器设置不当引起的。
我们调整了定时器的计数值，使音阶更加准确。
随着科技的飞速发展，单片机技术已成为现代电子技术的重要分支。
为了更好地学习和掌握单片机编程及应用，我们设计并实现了一款基于单片机的简易电子琴。
本实验旨在通过设计一个简易电子琴，让学生深入了解单片机的原理和应用，提高动手实践能力。
二、实验目的1. 掌握单片机的基本原理和编程方法。
2. 学会使用定时器、中断、键盘扫描等技术。
3. 了解电子琴的工作原理和制作方法。
4. 培养学生的创新意识和团队协作能力。
三、实验原理本实验采用STC12C5A32S2单片机作为核心控制单元，通过定时器产生方波信号，驱动蜂鸣器发出不同频率的声音，实现电子琴的演奏功能。
具体原理如下：1. 单片机原理：STC12C5A32S2单片机是一款高性能、低功耗的单片机，具有丰富的片上资源，如定时器、中断、串口等。
2. 定时器：定时器用于产生固定频率的方波信号，驱动蜂鸣器发出不同频率的声音。
通过调整定时器的计数值，可以改变方波信号的频率，从而改变音调。
3. 中断：中断技术用于实现按键扫描功能。
当按键被按下时，单片机响应中断，读取按键状态，并产生相应的音调。
4. 键盘扫描：键盘扫描技术用于检测按键状态。
通过扫描键盘矩阵，可以判断哪个按键被按下，并产生相应的音调。
四、实验内容1. 硬件设计：主要包括单片机、蜂鸣器、键盘、电阻、电容等元器件。
将元器件按照电路图连接，形成电子琴的硬件电路。
2. 软件设计：主要包括主程序、定时器中断服务程序、按键扫描程序等。
通过Keil C编程，实现电子琴的演奏功能。
3. 调试与测试：对电子琴进行调试和测试，确保其能够正常工作。
1. 搭建电路：按照电路图连接元器件，形成电子琴的硬件电路。
2. 编写程序：使用Keil C编写主程序、定时器中断服务程序、按键扫描程序等。
3. 编译程序：将编写好的程序编译成HEX文件。
4. 烧录程序：将编译好的HEX文件烧录到单片机中。
5. 调试与测试：使用万用表测试电路是否正常工作，并对程序进行调试，确保电子琴能够正常演奏。
小学期AVR单片机实验报告实验题目：基于ATmega16L单片机的电子琴设计学生姓名：学渣班级：2012XXXXXX班内序号：XX学号：2012XXXXXX日期：2014年9月30日同组同学：学渣目录：一、实验介绍 (3)1.1实验课题名称 (3)1.2实验平台 (3)1.3实验课题关键字．．．．．．．．．．．．．．．．．．．．．．．．．．．．..31.4实验摘要 (3)二、小组分工 (3)三、基本题目训练——流水灯与数码管秒表计时器 (3)3.1实现功能 (3)3.2程序代码分析 (4)3.3实验结果图片 (7)四、有关发声的基础知识 (7)五、电子琴的设计与测试 (9)5.1设计过程 (9)5.2实验所需元器件 (9)5.3实验程序主要流程图 (10)5.4实验原理及原理图 (10)5.4.1实验原理 (10)5.4.2原理图 (11)5.5各个模块的设计与讲解 (11)5.6程序源代码及程序分析 (14)5.7实验结果..................................... ..24六、排错过程............................ . (26)七、心得体会 (29)八、参考文献 (32)九、意见与建议 (33)一、实验介绍：1.1实验课题名称：基于ATmega16L单片机的电子琴设计1.2实验平台：本实验所用平台为AVR Studio 41.3实验课题关键字：ATmega16L型单片机电子琴键盘按键 LCD液晶显示屏1.4实验摘要：本实验设计的电子琴拥有可视化操作界面，能实现即时弹奏音乐、音乐播放、音乐变速、音乐变调，并可以进行任意长度录音（通过按键记录音阶）等功能二、小组分工：●XXX负责电路硬件的连接和报告的撰写●XXX负责程序代码的编写●XXX负责资料的收集整理和查阅三、基本题目训练——流水灯与数码管秒表计时器3.1功能：八盏LED二极管按顺序依次循环点亮，实现流水灯的效果，同时两只数码管分别代表秒和十分之一秒，进行秒表计时，配有两个按键，实现计时过程中的暂停和继续，同时在按下暂停键的时候蜂鸣器会响一声。
利用ATmega16的寄存器中断功能，实现流水灯和数码管秒表计时器在实验板上同时工作，并且互相独立不影响。
3.2程序代码分析：#include<avr/io.h>#include <avr/interrupt.h>char b[10] = {0b11111010,//00b00110000,//10b11011001,//20b01111001,//30b00110011,//40b01101011,//50b11101011,//60b00111000,//70b11111011,//80b01111011,//9};char a[10] = {0b11111010,//00b00110000,//10b11011001,//20b01111001,//30b00110011,//40b01101011,//50b11101011,//60b00111000,//70b11111011,//80b01111011,//9};volatile char temp;int main(void){DDRA = 0xff;PORTA = 0b10000000;DDRC = 0xff;DDRD = 0b11111011;DDRB = 0b11111011;TCNT0 = 55;PORTB = b[0];PORTD = a[0];PORTC |= (1 << 0);TCCR0 |= (1 << CS01);int count1 = 0,count2 = 0,i;MCUCR |= (1 << ISC00)|(1 << ISC01);//INT0上升沿触发GICR |= (1 << INT0);//使能INT0，INT1sei();//使能全局中断while(1){for(i = 0;i<9000;i++){while(!(TIFR & (1<<TOV0)));TCNT0=55;}count1++;if(count1!=10)PORTD = a[count1];else{count2++;count1 = 0;if (count2 == 10)count2 = 0;temp = PORTA;PORTA = PORTA >> 1;if(temp & 0b00000001){PORTA = PORTA | 0b10000000;}PORTB = b[count2];PORTD = a[0];}}}SIGNAL(SIG_INTERRUPT0)//INT0中断服务程序{int count3 = 0,count4=0;while(!(PINB & (1<<2))){count3++;if(count3 == 10){count4++;count3 = 0;temp = PORTA;PORTA = PORTA >> 1;if(temp & 0b00000001){PORTA = PORTA | 0b10000000;}}for(int i=0;i<9000;i++){while(!(TIFR & (1<<TOV0)));TCNT0=55;}}}3.3实验结果：四、有关发声的基础知识:声波是振动产生的。
频率即表示每秒钟振动的次数，采用CTC方式时AVR单片机通过特定的端口（PD4及PD5）输出一定频率的方波，TCCR1A设为比较匹配时OC1A/OC1B电平取反，TCCR1B的计数上限为OC1A，根据公式OCnA=f/2N(1+OCRnA)计算出7个频率音阶所需的OCR1A，则只需将喇叭接在PD4或PD5，通过程序控制端口输出特定频率的方波波形（发声使用正弦波最好，方波效果稍次但影响不大），喇叭就会发出七种不同的声音，依照人听觉分辨7个音阶分为三组，分别为高中，低音阶频率，经计算可得，当OCR1A=(500000/musicmem[i]-1)时，{131,147,165,175,196,220,247}存放低音阶频率，{262,294,330,349,392,440,494}存放中音阶频率，{524,588,660,698,784,880,988}则存放高音阶频率，所以需要定义三个数组存放各音阶的频率值。
除了音符频率以外还需要音长，所以定义1个2位数组表示一段音乐，第一个表示频率，第二个表示音长，播放时先访问频率数组，使喇叭发声，之后访问音长数组，确定喇叭发声时间。
而有了音符频率数组，只要再得到任意一首歌的简谱，就可以将其转化为两个数组的形式，由音符对应的频率得出频率数组，然后再根据每个音符的音长，将其通过乐曲的节拍和音符的拍数计算出音符持续时间即可得出音长数字。
五、电子琴的设计过程:5.1设计过程：5.2 实验所需元器件：ATmega16L型单片机，JTAG下载器，扬声器，4*4矩阵键盘，1602LCD 液晶屏，LM386，实验盒(内装剪刀、镊子、导线等用品)等5.3实验程序主要流程图：5.4实验原理及原理图：5.4.1实验原理：以ATmega16单片机作为整个系统的控制中心，外加琴键控制模块、播放模块、显示模块，使制作的电子琴完成设想的功能。
琴键控制模块为4*4矩阵键盘，可以通过按下不同的琴键弹奏出不同的音阶，每个音阶对应着不同的频率，一段音乐是由许多不同的音阶组成，这样我们就可以根据不同的频率组合得到我们想要的音乐，同时在录制模式下，还可以通过按不同的按键记录下不同的音阶，由此记录一段音乐。
播放模块接收对应频率的方波，由此播放琴键弹奏的音阶以及播放预先存放在单片机里的音乐。
显示模块显示出当前所处的模式。
5.4.2 原理图：5.5各模块的设计与详解：中央处理器——ATmega16：实验中，PB0~PB7全部设置为输出，分配给LCD液晶显示屏D0~D7管脚；PA0~PA7连接4*4矩阵键盘的八个引脚；PD4、PD6和PD7设置为输出状态，分别连接到LCD显示屏的RS、R/W和E端口上；PD5置为输出状态，接到扬声器的一个管脚，扬声器的另一管脚接地；VCC 为电源，向LCD显示屏供电；GND为公共接地。
