体外冲击波碎石机技术参数

体外冲击波碎石机招标参数一、设备名称：体外冲击波碎石机二、数量：一台预算：35万元三、技术参数：1、冲击波源系统：★⑴电磁冲击波源，可与液电式兼容，提供注册证证明。

⑵高压放电范围：11～16KV。

⑶高压放电电容储能：60J～120J。

★⑷焦点治疗深度≥145mm，提供注册证证明。

⑸第二焦点冲击波压力场参数：脉冲前沿≤0.5μS，脉宽≤1μS，聚焦范围径向±7.5mm，轴向-45~+70mm；焦点压力：20～50MPa 。

（6）电源条件：单相220V 。

2、C臂与冲击波治疗头：★⑴C形臂可翻转180度，在床上位和下位都能碎石。

⑵与C臂一体化的治疗头上下升降运动幅度200mm 。

⑶治疗头纵向摆动角度45°。

3、B超定位系统：★⑴环冲击波源锥形多角度运动的B超探头定位装置，具备电子自动测距功能。

⑵探头能对焦点作直线和环形运动，定位误差≤2mm；⑶探头表面与第二焦点测距误差≤2mm；⑷探头具备伸缩功能（探头伸出限位：25mm（上限位），探头缩入限位：125mm（下限位）。

4、操作系统：⑴可移动，可悬挂于床边的自动操作系统；⑵碎石时可选择连续触发、单次击发多种形式；⑶碎石能量可无级调节；⑷碎石放电频率可在0.3～1.5秒／次之间自由调整；⑸长寿命轻触式按钮控制；⑹封闭式水加热，自动排气，恒温超温保护自动循环装置。

⑺专业的病历管理系统（泌尿外科影像及病人数据管理系统：包含1病人档案数据管理2图像数据库3 图像处理）5、治疗床与主机：★⑴可与主机分离的独立的移动式多功能手术床。

⑵治疗床全电动控制，三维六向运动。

上下升降范围X轴150mm，纵向移动范围Y轴140mm，横向移动范围Z轴140mm。

⑶治疗床为三段可拆装式（含床主体、头板、尾板），可配置泌尿手术附件（如脚托、压腹带），可进行泌尿外科的一般诊疗手术。

⑷机械传动系统最小调节精度≤1mm。

⑸治疗床有效载荷≥130Kg。

(6)床面离地的最低高度为60cm 。

MS.ESWL-VB体外冲击波碎石机主要性能和技术参数MS-ESWL-VB型碎石机,是国内最普及的超声定位的碎石机，我们的工程师多年来一直从事这类机器的技术工作，具有丰富的经验.集国内各家同类产品所长，使得机器性能优异，结构合理，美观大方、操作简便，经济实用，是中小医院开展碎石的首选机型。

1 产品特征：1.1优质的液电或电磁冲击波源该机采用低能量液电或电磁冲击波源，已有的数百家用户使用, 碎石的冲击波源使用电磁或液电冲击波源，能量低，剂量比其它厂家碎石机减少一半，疼痛轻、损伤小、效果好，寿命长。

1.2精确方便的定位方式VB型机的定位采用环冲击波源运动的超声定位装置，探头中线永不偏离焦点，探头表面到结石的距离用电子自动测距，与超声图像的实际探测深度同步，定位快捷、准确。

并且可以配大多数黑白B超使用1.3 灵活的波源装置机器的波源有一个弧型运动的小C臂系统，可以多角度、多方位选择最佳的入射体位。

而且可以使焦点不会太偏离原来的观测位置，而大多数厂家同类机器，类似波源运动是绕轴旋转，很容易偏离，这是一种缺陷。

1.4 方便的操作系统设备独立的操作台在机器旁边控制,国际标准的指示界面让人一目了然；触发频率的自由选择、碎石能量的无级调节、手感很好的轻触开关等等，充分考虑到设备的使用需要。

1.5 低噪声冲击波在碎石过程会产生不可避免的噪声，是各厂家颇为头疼的问题，但我们改进的波源，采用特制的触发器，以及特殊的吸音材料，使噪声比同类产品低很多，对医生和病人影响很微。

1.6 简易的场地要求除了专用的安全地线要求高外，设备的电源可以用一般的220伏生活用电，，二到三千瓦的功率；场地要求也不高，十平方左右的房间就能满足使用要求2技术参数2.1疗效对2cm以下单个泌尿系结石，碎石总有效率大于98％。

注：本设备主要用于结石碎石，作其它用途时功能与专用的设备或装置不能等同。

2.2 工作条件a)环境温度15～35℃。

b)相对湿度45～85%。

体外冲击波碎石机技术参数一、设备名称：体外冲击波碎石机二、数量：壹台三、产品相关要求：3.1、配置要求3.1.1 三维六向运动多功能治疗床1套3.1.2 主机1套3.1.3 B超定位装置1套3.1.4 电磁冲击波源1套（电磁盘1个，透镜1个）3.1.5 电磁式电容箱1个3.1.6 新型蓝色硅胶水囊3个3.1.7 电器柜1个3.1.8 附件工具箱1套3.2 投标设备安全性能，符合国家相关安全要求。

四、设备用途：主要用于泌尿系结石碎石治疗。

五、技术参数：5.1 冲击波发生器：※5.1.1成熟的冲击波生器：有透镜折射式电磁波源并与液电波源兼容（非液电式、非圆筒电磁式）并提供相关材料。

5.1.2 高压放电范围：13～20KV；5.1.3高压放电电容储能：电磁冲击波发生器为53 J～128 J；※5.1.4第二焦点高度≥145mm, 110mm、128mm、148mm三种可变焦距，并提供相关材料。

5.1.5第二焦点冲击波压力场参数：脉冲前沿≤0.5μS、脉宽≤1μS、焦斑范围：径向±7.5mm，轴向±40mm；焦点压力：20～50MPa5.2冲击波治疗头※5.2.1 C形臂可反转≥280度旋转治疗，在床上位和下位都能碎石；5.2.2 C形臂可上下运动幅度≥210mm；5.2.3 向后拐角≥15°。

5.2.4 治疗头纵向向前拐角≥30°。

5.3 B超定位系统※5.3.1 环冲击波源锥形多角度运动B超探头定位装置，具有电子自动测距功能，第二焦点距离电子数字直接显示；5.3.2 探头能对焦点作直线和环形运动，且定位误差≤±2mm；5.3.4 探头表面与第二焦点测距误差＜3mm；5.3.5 电动的探头有伸缩功能。

5.4 操作系统5.4.1 可移动，悬挂的床边操作系统；5.4.2 碎石时可选择连续触发，单次击发等多种形式；5.4.3 碎石能量可无级调节；5.4.4 碎石放电频率可在0.3～1.5秒／次之间自由调整；5.4.5 长寿命轻触式按钮控制；5.4.6 封闭式水加热、自动排气、恒温超温保护自动循环装置。

狼牌体外冲击波碎石机

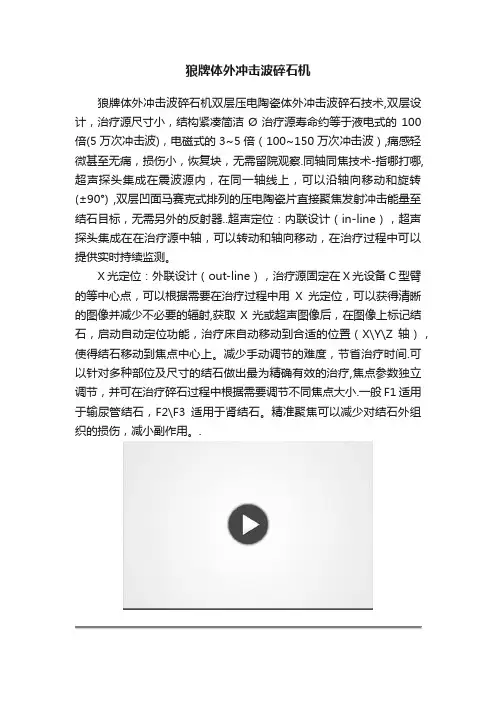

狼牌体外冲击波碎石机双层压电陶瓷体外冲击波碎石技术,双层设计，治疗源尺寸小，结构紧凑简洁Ø治疗源寿命约等于液电式的100倍(5万次冲击波)，电磁式的3~5倍（100~150万次冲击波）,痛感轻微甚至无痛，损伤小，恢复块，无需留院观察.同轴同焦技术-指哪打哪,超声探头集成在震波源内，在同一轴线上，可以沿轴向移动和旋转(±90°) ,双层凹面马赛克式排列的压电陶瓷片直接聚焦发射冲击能量至结石目标，无需另外的反射器..超声定位：内联设计（in-line），超声探头集成在在治疗源中轴，可以转动和轴向移动，在治疗过程中可以提供实时持续监测。

X光定位：外联设计（out-line），治疗源固定在X光设备C型臂的等中心点，可以根据需要在治疗过程中用X光定位，可以获得清晰的图像并减少不必要的辐射,获取X光或超声图像后，在图像上标记结石，启动自动定位功能，治疗床自动移动到合适的位置（X\Y\Z轴），使得结石移动到焦点中心上。

减少手动调节的难度，节省治疗时间.可以针对多种部位及尺寸的结石做出最为精确有效的治疗,焦点参数独立调节，并可在治疗碎石过程中根据需要调节不同焦点大小.一般F1适用于输尿管结石，F2\F3适用于肾结石。

精准聚焦可以减少对结石外组织的损伤，减小副作用。

.。

体外冲击波碎石术体外冲击波碎石（Extracorporeal Shock Wave Lithotripsy ESWL）是利用体外产生的冲击波聚焦于体内的结石使之粉碎，继而将其排出体外达到治疗目的治疗方法。

由于ESWL属多尼尔公司的专有用词，目前国际上已通用Shockwave Lithotripsy （SWL）。

一、冲击波碎石设备与原理(一）冲击波碎石机设备的主要部件：冲击波碎石机的核心部件是冲击波源和定位系统。

1.冲击波源：冲击波波源产生聚焦冲击波。

商品化冲击波源共有三种：液电式、电磁式和压电式。

液电式波源是利用水中放电原理产生冲击波，由电能直接转变成机械能；液电式冲击波源原理简单，实现容易，爆发力强，冲击波形成充分，较易导致结石的破碎。

缺点是：①焦点易发生漂移；②冲击波的各波之间的均一性差；③在SWL过程中，随着电极间隙逐渐扩大，明显影响焦区的几何形状。

电磁式波源是电能先转变成磁能，再从磁能转化成冲击波；其优点是①冲击波的焦点不会发生漂移，对器官和组织损伤较轻；②冲击波源的工作寿命大为提高，无更换电极之烦。

电磁式冲击波的能量介于液电式和压电式之间。

该波源的损耗成本相对降低，操作及维护更为方便。

压电式波源是将压电元件置于一特定曲面，聚焦冲击波，达到碎石的目的。

此波源能量及焦点控制是最为理想的、具有较高的安全系数。

皮肤入射点的能量密度极低，很少引起痛感或不适。

缺点是能量较低，因而碎石效率较低，临床复震率较高。

2.定位系统：通过影像技术将结石定位于冲击波的焦区。

定位系统包括X光定位、B超定位和X光/B超双定位。

X光定位系统的最大优点是能够透视整个泌尿系统的含钙结石，其定位和跟踪方法易于掌握。

缺点是潜在的X光辐射性损伤，不能定位X 光透光性结石。

B超定位的最大优点是可检测出“阴性”尿结石，可以全程实时监控，而且无X光辐射性损伤。

但由于超声诊断技术较难掌握，泌尿外科医师熟悉和掌握B超二维图像的切割方法通常需要一个过程。

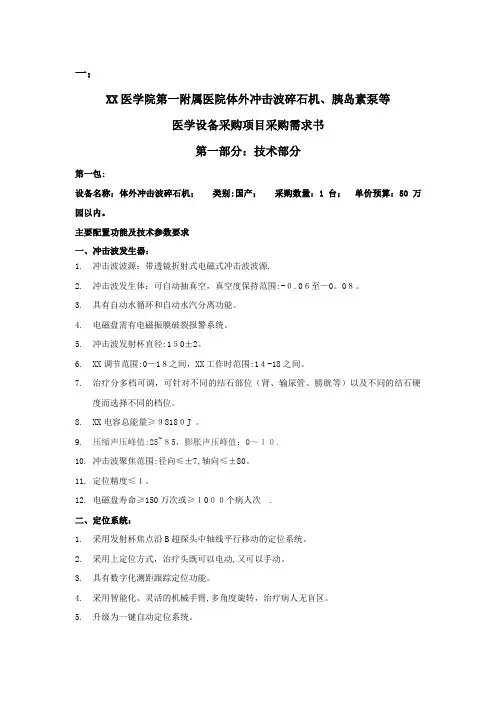

一：XX医学院第一附属医院体外冲击波碎石机、胰岛素泵等医学设备采购项目采购需求书第一部分：技术部分第一包:设备名称：体外冲击波碎石机；类别:国产；采购数量：1台；单价预算：50万园以内。

主要配置功能及技术参数要求一、冲击波发生器：1.冲击波波源：带透镜折射式电磁式冲击波波源.2.冲击波发生体：可自动抽真空，真空度保持范围:-０.0６至—0。

0８。

3.具有自动水循环和自动水汽分离功能。

4.电磁盘需有电磁振膜破裂报警系统。

5.冲击波发射杯直径:1５0±2。

6.XX调节范围:0—1８之间，XX工作时范围:1４-18之间。

7.治疗分多档可调，可针对不同的结石部位（肾、输尿管、膀胱等）以及不同的结石硬度而选择不同的档位。

8.XX电容总能量≥９818０J 。

9.压缩声压峰值:25~８5，膨胀声压峰值：0～１０.10.冲击波聚焦范围:径向≤±7,轴向≤±80。

11.定位精度≤１。

12.电磁盘寿命≥150万次或≥１0００个病人次.二、定位系统：1.采用发射杯焦点沿B超探头中轴线平行移动的定位系统。

2.采用上定位方式，治疗头既可以电动,又可以手动。

3.具有数字化测距跟踪定位功能。

4.采用智能化、灵活的机械手臂,多角度旋转，治疗病人无盲区。

5.升级为一键自动定位系统。

6.超声定位系统要求：6.1 单B、双B模式下都设立中心定位线,实时和冻结状态下都能测量距离,中心定位线能自动显示深度。

6。

2 具有穿刺引导功能。

6。

3 配图文工作站，可储存管理病人信息及图像,支持病人图像的快速浏览．XX三、冲击波源入射度范围：1.发射杯可弧形翻转,可选择多角度碎石。

2.治疗床体横向行程范围≥0250 ，治疗床体上下行程范围≥018０。

3.治疗机械臂垂直升降范围≥02５０,治疗机械臂纵向行程范围≥０250 。

4.数字化传动系统精度≤1 。

5.采用油浸式变压器.6.机械金属表面耐磨顺、抗腐蚀、永不生锈.7.治疗床和主机均配置有滑轮,以便移机.第二包：设备名称：胰岛素泵；类别：国产；采购数量：9套; 总价预算：20.7万园以内。

新元素电磁式体外冲击波碎石机型号介绍电磁式体外冲击波碎石机XYS.SUI-6XX线B超双定位全球泌尿专家信赖新元素电磁式冲击波技术。

国内首台实现内嵌式定位。

在结石定位过程中，定位迅速、精准、可靠。

操作者无需担心冲击波源焦点与靶心位置偏移。

理想的冲击波穿透深度保证了更广泛的人群获得治疗，使体型较胖的病人也不存在治疗问题。

人性化、智能化的操作系统带隔离室操作系统，即10.4寸彩色液晶触摸显示屏；床边7寸彩色液晶触摸显示屏；高分辨率的19寸高清医用液晶显示器；15寸电脑液晶显示器。

产品特点●内嵌式X线定位，X线沿波源轴线同心穿越；●X线C臂绕冲击波源碎石焦点作圆周运动，实行交叉定位；●触发计数功能可以递减倒计数和递增计数；●触发计数表和频率表共用显示；●电压自动跟踪调压；●自动显示机器故障位置；●同步操作的10.4寸和7英寸TFT真彩LED液晶屏+触摸屏，人机界面体验更丰富、智能。

电磁式体外冲击波碎石机XYS.SUI-6BB超定位其独立的一体化冲击波源摆动及斜面运动机构和电子测距系统，使定位更加准确、快捷，其性能良好的冲击波源，使碎石效果更佳。

产品特点●整机嵌入式智能控制，人机操作界面真彩色液晶触摸屏；●触发计数功能可以递减倒计数和递增计数；●触发计数表和频率表共用显示；●自动显示机器故障位置；●智能化的自动报警系统；●真空度保持范围：-0.06 MPa～-0.08 MPa●六个方向运动的治疗床●灵活的波源运动装置，方便医生快速、精确碎石。

电磁式体外冲击波碎石机ZH-VCX线B超双定位医生可根据判断选择使用X光定位系统或B超定位系统，也可以两种定位系统结合使用。

其双C臂机构，用大C臂支持X线定位系统，用小C臂支持冲击波发生系统，两C臂的运动围绕着冲击波焦点进行。

大C臂绕冲击波源焦点做圆周运动，从不同角度观察结石是否偏离冲击波焦点，定位直观准确，操作简单、方便。

电磁式体外冲击波碎石机ZH-VDB超定位国内首台电磁式体外冲击波碎石机。

体外冲击波碎石简介（ESWL）体外冲击波碎石术（ESWL）是结石治疗史上的一次革命，被誉为廿世纪三大医疗新技术之一。

许多人把它称为“激光碎石”，其实它是一种冲击波。

我院在1992年率先在鹤山开展ESWL，积果了丰富的临床经验。

现引进目前国内最先进的电磁式体外冲击波碎石机，通过日本ALOKa-B超双探头定位，利用高能冲击波聚焦后作用于结石，使结石粉碎后通过尿液排出。

经过临床实践证明ESWL是一种安全高效、舒适便捷、价格低廉的非侵入性治疗，目前90%以上的上尿路结石都首选此方法治疗。

为提高碎石、排石效果，减少复发，缩短患者就诊流程。

碎石中心创新服务形式，为市民提供从诊断、碎石治疗、排石理疗、结石成份分析、B超一．原理：将体外冲击波聚焦于结石后将其碎成泥砂状，经尿道随尿液排出体外而达到治疗目的。

二．适应症：1．肾结石：直径大于0.5cm、小于或等于2cm的肾盂或肾盏单发结石或总体积与之相当的多发结石是ESWL的最佳适应症。

2．输尿管结石：长径大于0.5cm、小于或等于1.5cm的中、上段输尿管和输尿管末段结石是原位ESWL的最佳适应证。

体积巨大，停留时间过长或结构致密的结石需多次碎石或联合输尿管镜（URS）治疗。

三．禁忌症：1．绝对禁忌症：妊娠，结石远端尿路器质性梗阻，非梗阻性肾功能不全，急性尿路感染，严重心血管疾患。

2．相对禁忌症：凝血机制异常，心血管疾患，肾功能不全，尿路感染，复杂性结石。

体外冲击波碎石术前须知一. 先挂泌尿外科号，然后到碎石室或泌尿外科专科诊室就诊。

二. 请带齐病历及以往做过的超声、X光片和小便化验报告单。

三. 术前饮食清淡，勿吃牛奶、甜品等产气食品，以免肠道积气，影响定位。

排空二便。

四. 做泌尿系超声检查者，请先喝水胀尿(充盈膀胱)。

五. 体外碎石前的常规检查项目是：腹部B超、腹部平片(X光)、小便常规、血常规及血生化。

必要时需做静脉肾盂造影等检查。

六. 体外碎石的收费为6317.50元。

碎石机技术参数
技术参数及相关要求：
1 ．电磁式体外冲击波碎石机
碎石放电电压：最高放电电压≤11KW 为优
冲击能量：E : 50 一100j
冲击波峰值压力：PM =20-50MPa
负压：< 4mpa
聚焦至冲击发生器出口平面距离≥145mm （须提供国家检测报告）
电磁式冲击波前沿：≤0.5us
电磁式冲击波脉宽：≤1.0us
焦点区范围:径向≤±10mm 轴向≤±30mm 电磁盘有效使用寿命≥100 万次
聚焦方式：无透镜电磁自聚焦（不需要通过任何反射体聚焦为优）
反射缸直径：=200mm
触发方式：手动、自动、呼吸触发、心电触发
电源：单相交流220VAC5±1Hz
功率：1.5KVA （瞬时电流20A ）
治疗床:长2000mm、宽700mm 、高960mm
定位系统：上置360° 任何角度（回旋式）
控制台：长500mm 、宽350mm 、高800mm
治疗床三维运动：前后≥150mm 、左右≥200mm 、上下≥200mm 2 ．黑白B 超机
工作频率：3.5MHz(凸阵)
显示器:10英寸SVGA 逐行扫描
图像灰阶：256 级
3、碎石机工作站。

体外冲击波碎石机技术参数1.冲击波源（电磁式）★ 2.定位机构：发射杯焦点沿B超探头中轴线平行移动的“体外冲击波碎石机用快捷定位机构”，数字化测距跟踪定位3.冲击波发射杯 150mm4.高压调节范围 0-18KV5.高压工作范围 14-18KV6.高压电容总能量 98～180.5J7.碎石焦点冲击 20Mpa～50Mpa★8.冲击波发生器：电磁盘与振动膜（片）分离式；★9.冲击波发生体：自动手动双真空、自动水循环和自动气泡过滤功能，确保冲击波高能、高效10.电磁盘寿命＞100万次、带有电磁振膜破裂报警系统：故障采集→数据分析→报警提醒11.油浸式变压器，冷却好、工作效率高、碎石效果好12. 机械从属表面：渗氮处理、耐磨顺、抗腐蚀、永不生锈13.冲击波脉宽≤1μs14. 冲击波前沿≤0.5μs15.冲击波聚焦范围径向≤±7mm 轴向≤±80mm16.定位精度≤1mm17.冲击波焦点焦点深度≥130mm18 .冲击波源入射度范围 0～85°（弧形旋转可调）19.发射体（发射杯）翻转（纵向0～85°横向±18°）20.治疗机械臂垂直升降 0～250 mm 治疗机械臂纵向行程 0～250 mm21.治疗床体横向行程 0～250 mm 治疗床体上下行程 0～90mm承重≥135KG22.数字化传动系统精度≤1 mm23. 环境温度 15～35℃电源电压 AC 220±10% 50±10Hz24. 相对湿度 45%～85%25.大气压强 86～106Kpa 电源功率 2KVA26. 配备推车式全数字超声诊断系备注：带★号的技术参数必须满足。

Technical Forum :体外冲击波体外冲击波物理物理物理参数解析参数解析(Parameters on ESWL)光阴似箭，日月如梭。

转眼间，体外冲击波碎石技术已经走过了30年，并且成为了有效和标准的治疗手段之一。

30年来，世界发生了翻天覆地的变化， 电子科技日新月异，然，而体外冲击波技术却似乎并未从中得益多少，它的进步远没有跟上技术发展的步伐，步履颟跚，差强人意。

正如Dr.Lingeman 所指出，由于从最初的体外冲击波的制造者对于体外冲击波如何及为什么起作用只有着不完全的了解开始，体外冲击波的研究和进步只好在摸索中进行，以 trial and error 的方式艰难前行。

直到今天， 体外冲击波的作用机制仍然是描述性的，并无令人信服的科学基础解析，对于讲求实证的现代医学而言，这不能不说是一个遗憾。

正因如此，市场上充斥各种各样的说法，解释，有些甚至自相矛盾，莫衷一是， 误导市场，误导用户，甚至反过来误导厂商和研究者.医学，关系到人们的健康和生命， 必须有严格的科学态度。

治疗，不能只是挖肉补疮，必须以疗效和安全并重、共行。

这篇短文，试图对体外冲击波的物理参数作一个基本的介绍，希望可以起到帮助加深对体外冲击波碎石技术的理解，澄清误会的作用。

同时也希望可以提出体外冲击波碎石研究的一些可能方向。

体外冲击波物理参数一览到目前为止， 有以下一些物理参数被用以描述体外冲击波（图一是典型冲击波的示意图）：KV ----- High Voltage(工作电压)Tr ---- Rising time （上升时间）T µ --- Duration time ( 脉宽，或持续时间)µF or nF --- Capacity of Capacitor ( 电容器的容量)P+ ---- Peak Pressure (峰值压力)P - ----- Negative pressure （负向压力）ED+ --- Positive Energy Flux Density (正能流密度)ED - --- Negative Energy Flux Density (负能流密度)ED --- Total Energy Flux Density (总能流密度)E+ (5mm) --- Energy integrated over pos.peak pressure and focal area of 5mm diameter 5毫米直径焦区上正峰值压力上的能量总和 E- (5mm) --- Energy integrated overnegative. peak pressure and focalarea of 5 mm diameter5毫米直径焦区上负峰值压力上的能量总和图一： 典型的冲击波波形E (5mm) --- Total Energy (integrated over pos. and neg. peak pressure and focal area of 5mm diameter)5毫米直径焦区总能量 (包括 正负峰值压力的总和)E+ (12mm) --- Energy integrated over pos. peak pressure and focal area of 12 mm diameter12毫米直径焦区上正峰值压力上的能量总和E- (12mm) --- Energy integrated over negative. peak pressure and focal area of 12 mmdiameter 12毫米直径焦区上负峰值压力上的能量总和E (12mm) --- Total Energy (integrated over pos. and neg. peak pressure and focal area of12 mm diameter) 12毫米直径焦区总能量 (包括 正负峰值压力的总和)V/S ------ Volume per shock on standard model stone ( 每次冲击波所粉碎的模型石平均体积， 或称碎石效率)Shock/min --- triggering frequency (每分钟触发频率)Focus Size or Focus Zone – 焦点大小 或 焦区Aperture -- 聚焦角度或入射角度。

体外冲击波碎石机技术参数一、冲击波源系统1、液电式冲击波发生装置（干式水囊式）2、复式脉冲冲击波源（提供证明材料）3、第二焦点冲击波脉宽≤1µs4、第二焦点冲击波前沿≤0.5µs5、第二焦点冲击波聚焦范围：轴向±12.5mm,径向±7mm6、治疗电压：7～12KV；冲击波能量20～50J7、冲击波压力范围：20-50Mpa8、治疗深度：≥134mm9、冲击波工作频率：0.5、1、2Hz三档可调节10、对模拟结石粉碎后的最大颗粒≤3mm二、运动系统：1、机械传动系统最小调节细度≤1mm2、具有三维运动功能，垂直运动≥115mm左右运动≥115mm前后运动≥115mm;3、反射体可绕支点做30°旋转三、定位系统：1、采用一键式快速自动定位系统（提供证明材料）2、第二焦点可视化，安全高效（提供证明材料）3、反射体端口平面与水平夹角最大70°5、B超探头可沿支架轴线旋转±45°6、配备专用推车式全数字B超四、控制系统1、一键式校准焦点2、可预设冲击波次数，计数范围0—99993、冲击波触发方式：手动触发、自动触发3、采用进口PLC（可编程逻辑控制器）及触摸屏人机界面，使设备运行更加稳定，降低设备的故障率五、其它1、安装环境（1）电源要求:AC220V ±10% 50Hz（2）接地电阻：≤4Ω（3）工作环境要求：温度10～30℃；相对湿度≤70%2、消耗类零部件（1）电极放电次数≥3000次；（2）高压开关使用寿命≥100万次（3）高压电容寿命≥100万次3、输出功率：≤500VA4、治疗床承重大于200Kg5、具有水循环反复应用系统六、配置医学影像电脑工作站1、电脑：主流品牌2、激光打印机3、病案管理系统（提供计算机软件著作权登记证书）商务要求五、供应商参加本次政府采购活动应具备下列条件：1、具有独立承担民事责任的能力；2、具有良好的商业信誉和健全的财务会计制度；3、具有履行合同所必须的设备和专业技术能力；4、具有依法缴纳税收和社会保障资金的良好记录；5、参加本次政府采购活动前三年内，在经营活动中没有重大违法违规记录；6、检察机关出具的投标企业和法定代表人无行贿犯罪记录证明；7、本项目特殊资质要求：7.1具有医疗器械生产或经营许可证8、法律、行政法规规定的其他条件。

主要技术性能参数HD.ESWL-109体外碎石机主要技术性能参数一、适用范围1）泌尿系结石碎石；2）泌尿外科手术床用；二、工作条件1）环境温度 15～35°C；2）相对湿度 45～85%；3）大气压强 86～106kPa；4）电源要求AC 220V 50/60±1Hz, PW≤3kw；5）水源要求软化水6）空间要求机房面积: ≥3m×3m×2.5m。

三、电磁式冲击波发生器1）高压放电范围 12~18kV；2）第二焦点冲击波压力场参数：脉冲前沿≤ 0.5μS；脉宽≤ 1μSA) 焦斑范围 X、Y轴≤±7.5 mm、Z≤±40mmB) 第二焦点冲击波压力峰值 20~50MPa3) 第二焦点高度≥130mm;4) 冲击波发生器平面可在0°~ ±35°变化;5) 冲击波发生器可随波源臂旋转230°。

四、定位系统：B超定位装置1）侧放式定位装置：探头轴心对焦点作直线运动（电动）行程0—60mm;2）探头轴心对焦点作环形运动360°;3）电子测距焦点距离数字直接显示;定位和测距误差均≤±3mm。

五、操作系统1）床边操作系统；2）PLC可编程控制；3）液晶屏显示工作参数；4）冲击波能量0~18kV连续可调；5）冲击波触发频率可调；触发方式：手动、连续和心电同步；6）波源臂上下翻转时，只主机原地旋转0-90°，不移动治疗床；六、治疗床1）治疗床三维运动幅度x、y、z分别为100mm、100mm、200mm；2）床面离地面最低650mm；3）治疗床最大载重达135kg；治疗床运动精度≤1mm。

七、水处理系统1）水循环和自动除气装置；2）水自动恒温装置；3）超温报警和保护装置。

八、其它1、可选配变焦电磁冲击波源112mm-130mm-150mm。

2、可选配碎石病历记录系统。

3、标配汕头超声CTS 415A型超声仪一台碎石定位用。

体外冲击波碎石机招标技术要求为了进一步提高我科对泌尿系结石的治疗水平，造福于广大结石患者，特申请购买移动式体外冲击波碎石机一台，具体要求如下：产品要求：一、所购体外冲击波碎石机为国产品牌，为X线、B超双定位，电磁冲击波碎石，整套保修1年，维修在24小时内相应。

二、技术参数：★1.1冲击波发生器：透镜折射式电磁冲击波源（震波膜与电磁盘一体化设计）。

1.2高压放电范围：11～16KV；1.3高压放电电容最大储能：不低于53 ~ 128J；★1.4焦点治疗深度≥145mm。

1.5第二焦点冲击波压力场参数：脉冲前沿≤0.5μS、脉宽≤1μS、1.6聚焦范围：径向±7.5mm，轴向±40mm ；1.7冲击波发生器以焦点为圆心可作球面运动；1.8能实现低能量、低剂量碎石；★1.9小C臂带冲击波治疗头可做旋转式同轴运动，转角度范围≥180°；冲击波治疗头可以上、下定位.2、X线影像系统：高频X线组件：主逆变3.5kW，球管5kW，工作频率40kHz★3.1、定位系统：具备X线和B超双定位系统，提供产品注册证证明。

3.2 X线定位系统：⑴影像增强器，三视野；⑵高清晰度CCD摄像机，100万像素，图象清晰度≥14LP/cm；⑶大C臂的开口尺寸≥970mm。

3.3 B超定位系统：（详细参数详见全数字化多谱勒超声诊断系统）⑴环冲击波源锥形运动B超探头定位装置。

⑵电子数字自动测焦距离。

⑶B超运动范围≥ 100mm。

⑷B超探测深度≥180mm。

4、操作系统：⑴带隔室操作系统及带5.1寸彩色液晶屏床边控制盒⑵19寸液晶高亮度医用专X线影像显示器⑶碎石能量可无级调节；⑷碎石放电频率可在0.3～1.5秒／次之间自由调整；⑸长寿命轻触式按钮控制；⑹封闭式水加热、自动排气、恒温超温保护自动循环装置。

⑺预留接口，可选配PACS系统并提供PACS软件著作权证书。

5、治疗床及主机：★⑴治疗床及主机一体化设计，调节方便，精度高。

JDPN-VC系列体外冲击波碎石机产品推荐书企业简介:卡姆南洋医疗器械股份有限公司（交通大学医疗器械研制中心）是国内首先研制体外冲击波碎石机的单位,在1988年初正式向社会提供JDPN系列体外冲击波碎石机，曾获得国家科技进步一等奖,是市高新技术企业 ,目前已拥有国内外近几千余家用户，并多次出口日本,韩国,意大利,巴西,墨西哥,俄罗斯等国家,产品深受广大患者和医务工作者的好评。

正如大家所了解的，目前，在大型医疗设备中，体外冲击波碎石机是产品占主体，其市场保有量是进口机的十几倍。

几十年来，卡姆南洋医疗器械股份有限公司全体员工在交通大学领导的关心下，在各学科专家的支持下，坚持走医工结合的道路，成为市医疗器械学会副会长单位；在市医药集团公司的支持下，和交通大学生物医学工程系、生物系、机械系、电子系、电机系共同组成交通大学医疗器械研究院，借以提高市的医疗器械研制和生产水平，进而提高我国的医疗器械水平。

十几年来，我们一直和瑞金医院、中山医院等医院的外科和泌尿外科的专家们合作，不断开发新产品如尿流计、高频电刀、氩气电刀、前列腺汽化电刀、腹腔灌注化疗仪等；也对老产品不断改进，使我们的体外冲击波碎石机做到了高频率、低损伤，而且还做到了极低的返修率，多数机器使用三、四年后没有进行维修过。

我们也决心不负众望，进一步和广大医务界同仁合作，和各医院专家合作，不断努力，为使我国的医疗器械能够向世界一流水平靠齐做出贡献。

公司通过了ISO9001－2000和ISO13485－2003医疗器械质量管理体系认证暨产品认证，并连续获得“市医疗器械诚信企业”。

在售后服务方面，我们也是以客户利益为第一，想用户所想，急用户所急。

在第一年保修期内，不论是否有问题，也不论路途多么遥远，我们都会提供至少一次免费的检修服务，深得用户欢迎。

在保修期外，我们也是在接到用户保修电话后，在第一时间内为用户提供优质服务，十多年来，从未因维修问题与用户发生矛盾，卡姆南洋医疗器械有限公司就是靠着良好的产品质量和优秀的售后服务深得人心从而立于不败之地的。

冲击波治疗仪技术参数及要求
1 、冲击波治疗仪要求整机原装进口
2 、电源消耗: 小于40VA
3、治疗主机，治疗手柄，手柄治疗头为同一厂家生产，同一品牌。

5 、工作压力:最大可达 4bar 治疗时连续可调，实时数字显示准确的工作压力,每0.1bar可视可调。

6、操作模式：单次冲击模式和连续冲击模式，其中连续冲击模式在治疗时连续可调。

7、彩色触摸屏操作系统，方便操作者的使用。

8、手柄治疗头可伸缩，可充分保护医务操作人员，防止职业损伤。

9 、有计数器，记录累计使用次数，单次使使用次数，设定总次数精到1次可调。

10、治疗工作频率1-15Hz可视可调
11、根据治疗结果同时配套具有运用计算机技术管理的治疗处方工作站，加强临床治疗效果，要求主机内置。

11.1处方的信息包括治疗方法的图片和文字说明、目的、种类、频率，以及治疗注意事项，选择处方后安主机处方直接开始治疗不用调节设备。

11.2该管理系统根据肩部、肘部、腕部、手部、髋部、膝部、踝部、足部等部位进行处方管理，并且配有图片。

12、配置要求：
12.1主机系统
12.2手柄套件一套
12.3治疗头
12.4 USB接口两个，A型B型各一个12.4操作使用说明书。
