消防给水系统中减压阀选用指导

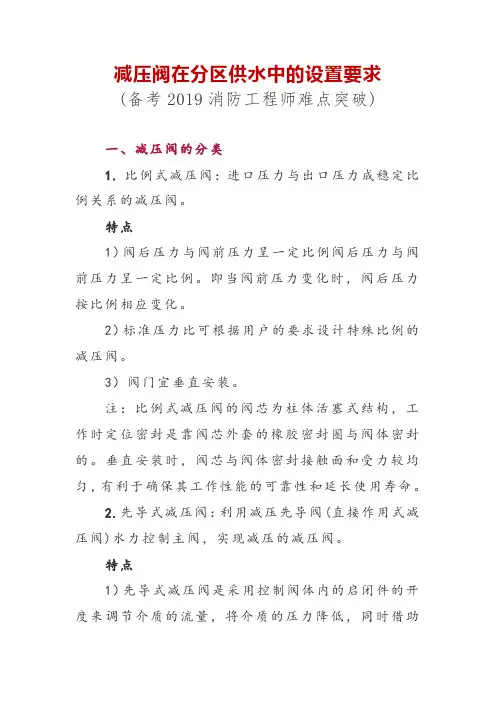

减压阀在分区供水中的设置要求(备考2019消防工程师难点突破)一、减压阀的分类1.比例式减压阀：进口压力与出口压力成稳定比例关系的减压阀。

特点1）阀后压力与阀前压力呈一定比例阀后压力与阀前压力呈一定比例。

即当阀前压力变化时，阀后压力按比例相应变化。

2）标准压力比可根据用户的要求设计特殊比例的减压阀。

3）阀门宜垂直安装。

注：比例式减压阀的阀芯为柱体活塞式结构，工作时定位密封是靠阀芯外套的橡胶密封圈与阀体密封的。

垂直安装时，阀芯与阀体密封接触面和受力较均匀，有利于确保其工作性能的可靠性和延长使用寿命。

2.先导式减压阀：利用减压先导阀(直接作用式减压阀)水力控制主阀，实现减压的减压阀。

特点1）先导式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内。

2）在管道中一般应当水平安装。

注：减压阀的性能要求水流方向是不能变的。

比例式减压阀，如果水流方向改变了，则把减压变成了升压；可调式减压阀如果水流方向反了，则不能工作，减压阀变成了止回阀，因此安装时、必须严格按减压阀指示的方向安装。

并要求在减压阀进水侧安装过滤网，防止管网中杂物流进减压阀内，堵塞减压阀先导阀通路，或者沉积于减压阀内活动件上，影响其动作，造成减压阀失灵。

减压阀前后安装控制阀,主要是便于维修和更换减压阀,在维修、更换减压阀时，减少系统排水时间和停水影响范围。

二、减压阀在分区供水中的设置1.符合下列条件时，消防给水系统应分区供水:1）系统工作压力大于2.40MPa。

2）消火栓栓口处静压大于1.0MPa。

3）自动水灭火系统报警阀处的工作压力大于1.60MPa或喷头处的工作压力大于1.20MPa。

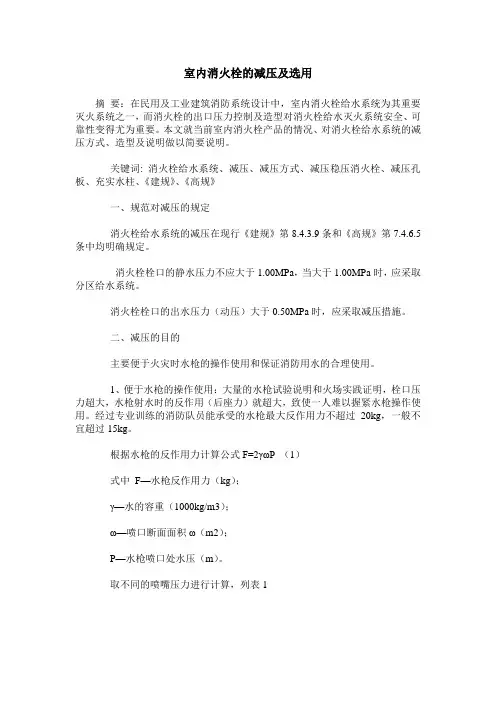

室内消火栓的减压及选用摘要：在民用及工业建筑消防系统设计中，室内消火栓给水系统为其重要灭火系统之一，而消火栓的出口压力控制及造型对消火栓给水灭火系统安全、可靠性变得尤为重要。

本文就当前室内消火栓产品的情况、对消火栓给水系统的减压方式、造型及说明做以简要说明。

关键词: 消火栓给水系统、减压、减压方式、减压稳压消火栓、减压孔板、充实水柱、《建规》、《高规》一、规范对减压的规定消火栓给水系统的减压在现行《建规》第8.4.3.9条和《高规》第7.4.6.5条中均明确规定。

消火栓栓口的静水压力不应大于1.00MPa，当大于1.00MPa时，应采取分区给水系统。

消火栓栓口的出水压力（动压）大于0.50MPa时，应采取减压措施。

二、减压的目的主要便于火灾时水枪的操作使用和保证消防用水的合理使用。

1、便于水枪的操作使用：大量的水枪试验说明和火场实践证明，栓口压力超大，水枪射水时的反作用（后座力）就超大，致使一人难以握紧水枪操作使用。

经过专业训练的消防队员能承受的水枪最大反作用力不超过20kg，一般不宜超过15kg。

根据水枪的反作用力计算公式F=2γωP （1）式中F—水枪反作用力（kg）；γ—水的容重（1000kg/m3）；ω—喷口断面面积ω（m2）；P—水枪喷口处水压（m）。

取不同的喷嘴压力进行计算，列表1由表1可见当喷嘴压力为0.50MPa时19mm喷嘴的反作用力为28kg，大大超出消防人员的正常承受反作用力15kg范围，故要进行栓口减压。

一般控制喷嘴压力≤0.27MPa。

2、保证消防水量的合理使用：消火栓栓口压力越大，水枪的水压就越大，即而水枪的出流量也越大。

根据消火栓栓口处所需水压和消火栓栓口射流出水量关系公式:(2)推知式中:Hxh—消火栓口的水压,KPaHq—水枪喷嘴处的压力KPahd—水带的水头损失,KPaHsk—消火栓口的水头损失,按20KPa计.当Hxh =0.50MPa,水带口径为65mm，麻织水带的比阻Ad值为0.00430，水枪水流特性系数B为1.577（喷嘴直径19mm）时qxh=8.19L/S（8.19L/S等于5.00L/S的1.638倍，8.19×8=65.52L/S）如果按一类高层公建室内消火栓8支水枪同时工作计算，水量从40L/S 增加到65.52 L/S。

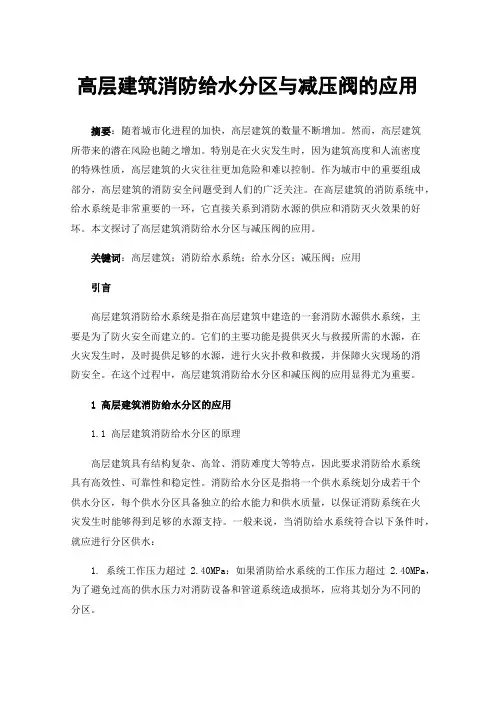

高层建筑消防给水分区与减压阀的应用摘要：随着城市化进程的加快，高层建筑的数量不断增加。

然而，高层建筑所带来的潜在风险也随之增加。

特别是在火灾发生时，因为建筑高度和人流密度的特殊性质，高层建筑的火灾往往更加危险和难以控制。

作为城市中的重要组成部分，高层建筑的消防安全问题受到人们的广泛关注。

在高层建筑的消防系统中，给水系统是非常重要的一环，它直接关系到消防水源的供应和消防灭火效果的好坏。

本文探讨了高层建筑消防给水分区与减压阀的应用。

关键词：高层建筑；消防给水系统；给水分区；减压阀；应用引言高层建筑消防给水系统是指在高层建筑中建造的一套消防水源供水系统，主要是为了防火安全而建立的。

它们的主要功能是提供灭火与救援所需的水源，在火灾发生时，及时提供足够的水源，进行火灾扑救和救援，并保障火灾现场的消防安全。

在这个过程中，高层建筑消防给水分区和减压阀的应用显得尤为重要。

1 高层建筑消防给水分区的应用1.1 高层建筑消防给水分区的原理高层建筑具有结构复杂、高耸、消防难度大等特点，因此要求消防给水系统具有高效性、可靠性和稳定性。

消防给水分区是指将一个供水系统划分成若干个供水分区，每个供水分区具备独立的给水能力和供水质量，以保证消防系统在火灾发生时能够得到足够的水源支持。

一般来说，当消防给水系统符合以下条件时，就应进行分区供水：1. 系统工作压力超过2.40MPa：如果消防给水系统的工作压力超过2.40MPa，为了避免过高的供水压力对消防设备和管道系统造成损坏，应将其划分为不同的分区。

2. 消火栓栓口处的静压超过0.8MPa：消火栓栓口处的静压是指消火栓供水时，没有打开任何喷头时的压力。

如果静压超过0.8MPa，说明供水压力过高，容易引起喷水不稳定或管道破裂等问题[1]。

3. 自动水灭火系统报警阀或喷头处的工作压力超过1.60MPa或1.20MPa：自动水灭火系统中的报警阀和喷头是重要的灭火设备。

如果其工作压力超过1.60MPa或1.20MPa，可能会导致喷洒不均匀或喷头损坏。

一、根据各管道系统以及阀门特点的不同，确定阀门配置标准如下，并附图示。

A、铜制阀门（公称压力1.6Mpa）适用于公称直径DN≤50的管道系统，其中1、给水系统（冷水系统、热水系统、中水系统）1）管径≤DN25的管道上：若有调节流量要求时，选用铜截止阀；否则，选用铜闸阀；2）管径DN 32≤DN≤DN50的管道上：铜闸阀。

2、消防水系统（包括消火栓系统、喷洒系统、消防水泡系统）：1）管径≤DN50的管道上：铜闸阀。

3、空调水系统:1）管径DN≤25的管道上（连接风机盘管的支管）：铜闸阀或铜球阀；2）管径32≤DN≤50的管道上：采用铜闸阀；3）风机盘管进出水处：不锈钢波纹连接管。

4、采暖系统：1）管径≤DN25的管道上：若有调节流量要求时，选用铜截止阀；否则，选用铜闸阀；. 2）管径DN≤50的管道上：铜闸阀；3）采暖入户小室采用黄铜锁闭闸阀。

5、蒸汽系统1）管径DN≤50的管道上铜截止阀。

B、钢制阀门（球墨铸铁或铸钢类）适用于公称直径DN≥65的管道系统，其中一）公称压力1.6MPa钢制阀门1、给水系统（生活冷水系统、中水系统）：1)泵房外管道上：暗杆式弹性座封闸阀；2)泵房内管道上: 明杆式弹性座封闸阀；3)生活水箱补水处：100X遥控浮球阀；4)水泵出水端：300X缓闭止回阀；5)水泵进水端：Y型过滤器；6)生活水泵进出水处：不锈钢软接头；7)中水水泵进出水处：橡胶软接头；.8)分区供水需减压时，选用200X减压阀；9)市政给水接驳处水表附近：倒流防止器。

2、生活热水系统锅炉房及换热器一次水侧：1）热水锅炉进出水管道的第一个阀门：球墨铸铁截止阀；2)循环水泵进出水处：不锈钢软接头；3)循环水泵出水端的止回阀可根据设计要求进行选定。

4)热水管道上：法兰式硬密封蝶阀；换热器二次水侧：同给水系统；3、排水系统1）污水泵出水处：橡胶瓣止回阀+明杆式弹性座封闸阀。

4、消防水系统（包括消火栓系统、喷洒系统、消防水泡系统）1)泵房外消防管道上：中心线对夹式软密封蝶阀；2)泵房内、水泵出水端：中心线法兰式软密封蝶阀；泵房内、水泵进水端：明杆式弹性座封闸阀；.3)消防水池补水处：100X遥控浮球阀；4)分区供水需减压时，选用200X减压阀；5)消防水泵出水端：H41X消声止回阀；6)消防水泵出水端若需要泄压，选用500X泄压阀；7)消防水泵进水端：Y型过滤器；8)消防水泵进出水处：橡胶软接头。

消防水泵房的阀门要求一、前言消防水泵房是保障建筑物火灾安全的重要设施之一，而阀门是水泵房中不可或缺的组成部分。

阀门的合理选择和使用，直接影响着水泵房的正常运行和火灾应急处置的效果。

本文将从阀门的类型、要求和使用注意事项等方面进行介绍。

二、阀门类型1. 进水口阀门：用于控制水泵房进水管道的开关，确保水源畅通。

常见的进水口阀门有蝶阀、球阀和闸阀等，应根据实际情况选择合适的类型和规格。

2. 出水口阀门：用于控制水泵房出水管道的开关，确保供水正常。

常见的出水口阀门有蝶阀、球阀和截止阀等，应根据消防水系统的需求选择合适的类型和规格。

3. 泵组阀门：用于控制水泵组的启停和运行状态。

常见的泵组阀门有手动阀、自动阀和控制阀等，应根据水泵房的自动化程度和控制要求选择合适的类型和规格。

三、阀门要求1. 耐压性能：阀门应具有足够的耐压能力，能够承受系统正常工作压力和应急情况下的压力冲击。

2. 密封性能：阀门应具有良好的密封性能，能够有效防止漏水和泄压现象的发生。

3. 耐腐蚀性能：阀门应使用耐腐蚀材料制造，能够在潮湿环境和腐蚀介质下长期稳定运行。

4. 开关灵活性：阀门应具有轻便灵活的开关操作，方便消防人员在紧急情况下进行快速启停。

5. 可靠性：阀门应具有高可靠性，能够长时间稳定运行，不易出现故障和损坏。

四、阀门使用注意事项1. 定期检查：定期检查阀门的工作状态和密封性能，及时发现问题并进行维修或更换。

2. 防止堵塞：保持阀门内部的清洁，防止杂质和污物堆积导致阀门堵塞。

3. 防止冻结：在寒冷季节，采取保温措施，防止阀门结冰和损坏。

4. 防止腐蚀：阀门应定期清洗和防腐处理，防止腐蚀导致性能下降和泄漏。

五、结语阀门是消防水泵房中不可或缺的设备，合理选择和使用阀门对于水泵房的正常运行和火灾应急处置至关重要。

我们应根据实际情况选择合适的阀门类型和规格，并注意阀门的使用和维护，以确保消防系统的可靠性和安全性。

六、参考资料。

减压阀技术规程减压阀是在给水系统中能减动压和静压，能有效设定出口压力，且出口压力在流量变化时能够保持相对稳定的压力调节装置。

给水减压阀可根据工作原理和结构形式不用，可分为比例式减压阀、可调式减压阀、双极减压阀。

其中，可调式减压阀又可分为稳压式减压阀、压差式减压阀，其技术规程如下。

一、一般规定1.减压阀主要用于调整给水系统的供水压力，设置于用水设施前的管道上，适用介质为清洁水，适用于介质温度不大于80℃的场合。

2.减压阀的流量应按设计流量。

在设计流量时，减压阀的出口压力应满足阀后供水压力的要求。

3.减压阀的进口压力P1不宜大于1．5MPa，用于消防给水系统时可不大于2．0MPa。

4.减压阀在给水系统中的设置方式可分为单阀减压、并联减压和串联减压等方式。

二、给水减压阀及其配置1.给水减压阀的选型应符合下列规定：（1）比例式减压阀、差压式减压阀应设置在进口压力稳定(如上游为高位水箱供水、恒压变频供水等)的场合；其进水管道不应挪作他用或与流量较大的用户管道相连通，其进口压力的变化幅度宜小于0．02MPa。

（2）稳压式减压阀可用于进口压力变化幅度较大的场合，其进口压力变化幅度宜小于25％。

（3）对出口压力稳定性要求较高的场合，应选择稳压式减压阀；异径并联减压方式中的减压阀应选择稳压式减压阀。

（4）当并联减压方式中两个减压阀的安装标高不一致时，应选用稳压式减压阀。

（5）在减压分区内压力超过0．2MPa的进户管道上宜采用直接作用式稳压减压阀或直接作用式差压减压阀，分区减压阀组应选用稳压式减压阀。

（6）当减压阀的动态减压差℃P小于0．15MPa时，宜选用差压式减压阀，且宜分层或分户设置。

（7）串联减压的减压阀，宜采用不同类型的减压阀；供水干管串联减压，前一级减压阀可选用比例式减压阀，后一级减压阀可选用稳压式减压阀；（8）双级减压阀可设置在需要串联减压的管道上。

2.给水减压阀设计参数应包括下列内容：（1）进口压力P1；（2）出口压力P2；（3）减压阀类型；（4）公称尺寸DN；（5）采用双级减压阀时，宜标注两个减压阀瓣之间的中间压力P m。

1、减压稳压阀主要特点：1、DN65口径以上活塞式。

替了膜片提高寿命3倍以上；2、DN50口径以下，用尼龙强化橡胶的平膜片代替了原来的膜片，也提高寿命3倍以上。

适用介质：水、空气。

介质温度：0~90°C。

2、波纹管减压阀本阀用于温度在180C以下的蒸汽、空气及其它无腐蚀性气体的管路上，经过调节，使通过阀内的介质压力减至某一需要的出口压力，并使介质的出口压力保持相对稳定，但进口压力与出口压力之差必须大于或等于0.5bar。

3、支管减压阀一、用途本厂生产的水用减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。

它用于支管减压，可使供水压力分配更加均衡，避免部分供水超压，优化高层建筑给水分区。

它可代替分区调频变速水泵，在消防给水系统上可代替分区水泵，用于家用给水系统，可保护所有的水龙头和其它水器具。

二、特点采用直接作用隔膜式结构，内部结构非常简单，无卡阻，性能可靠，经久耐用。

耐脏防水垢，不需过滤器，不需旁通管，配管极其简单，能节省大量空间和配管成本。

出口压力精密可调，在一般场合下，可以认为出口压力不受进口压力的影响（出口压力的变化量是△P1的8%）。

极佳的水力特性，压力损失小，减压比可达成10：1以上。

可满足多种减压要求，特别适用于支管减压系统。

三、工作原理出口压力作用在隔膜底面和阀瓣底面，当它超过弹簧设定值时，压缩弹簧，使阀瓣关闭。

只要下游无水流动，出口压力将基本保持在设定值（其变化量仅为入口压力变化量的8%）；当下游用水时，出口压力下降，弹簧推开隔膜，打开减压阀。

水流连续流通一阵后，减压阀的开启产生自阻尼效应，使启闭动作趋于平稳。

四、可能的故障原因1.霜冻损坏，在寒冷地区应注意保温。

2.水流方向装错，减压阀变成止回阀，出口压力为0。

3.弹簧拧得太紧，无法关闭，减压阀将直通P2=P1。

4.旁通管漏水，使P2偏离设定值，鉴于本减压阀优越的可靠性和耐久性，建议不安装亮度通管为宜。

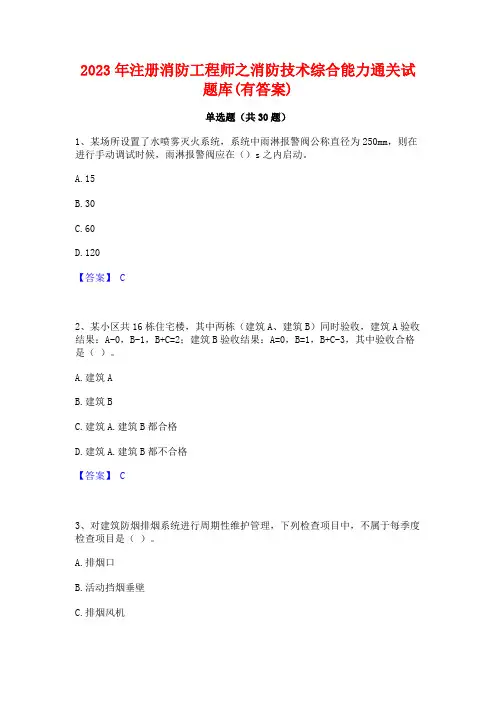

2023年注册消防工程师之消防技术综合能力通关试题库(有答案)单选题（共30题）1、某场所设置了水喷雾灭火系统，系统中雨淋报警阀公称直径为250mm，则在进行手动调试时候，雨淋报警阀应在（）s之内启动。

A.15B.30C.60D.120【答案】 C2、某小区共16栋住宅楼，其中两栋（建筑A、建筑B）同时验收，建筑A验收结果：A-0，B-1，B+C=2；建筑B验收结果：A=0，B=1，B+C-3，其中验收合格是（）。

A.建筑AB.建筑BC.建筑A.建筑B都合格D.建筑A.建筑B都不合格【答案】 C3、对建筑防烟排烟系统进行周期性维护管理，下列检查项目中，不属于每季度检查项目是（）。

A.排烟口B.活动挡烟垂壁C.排烟风机D.自动排烟窗【答案】 A4、自2011年7月1日起施行修正《中华人民共和国建筑法》对适用范围、建筑许可、建筑工程发包与承包、建筑工程监理制度等进行了规定。

下列关于建筑许可事项规定，错误是（）。

A.建筑工程开工前，建设单位应当按照国家有关规定向工程所在地县级以上人民政府安全生产监督管理部门申请领取施工许可证B.国务院建设行政主管部门规定限额以下小型工程不需要申领施工许可证C.任何单位和个人不得将应当申领施工许可证工程分解为若干限额以下工程以规避申领施工许可证D.明确从事建筑活动建筑施工企业、勘查企业、设计企业、工程监理单位及其专业技术人员必须拥有相应资质或者从业资格【答案】 A5、下列不属于消防安全管理人职责范围是（）。

A.组织实施防火检查和火灾隐患整改工作B.组织制订消防安全制度和保障消防安全操作规程并检查督促其落实C.拟定年度消防工作计划，组织实施日常消防安全管理工作D.组织制定符合本单位实际灭火和应急疏散预案，并实施演练【答案】 D6、下列关于消防给水系统架空管道支吊架安装要求的说法，不正确的是（）。

A.当管道穿梁安装时，穿梁处宜作为一个吊架B.设计的吊架在管道的每一支撑点处应能承受5倍于充满水的管重，且管道系统支撑点应支撑整个消防给水系统C.管道支架的支撑点宜设在建筑物的结构上，其结构在管道悬吊点应能承受至少114kg的阀门、法兰和接头等附加荷载D.防晃支架的强度，应满足管道、配件及管内水的重量再加50%的水平方向推力时不损坏或不产生永久变形【答案】 C7、有关消防安全重点单位申报，下列说法正确是（）。

减压阀连接方式选型原则减压阀连接方式选型原则减压阀如果按使用介质分为的话可以分为蒸汽减压阀，气体减压阀，水用减压阀等；如果按连接方式的话，可以分为法兰减压阀，内螺纹减压阀，卡套减压阀，卡箍减压阀，焊接减压阀等；常用的是内螺纹减压阀和法兰减压阀；比如的气体减压阀，进口蒸汽减压阀和进口水用减压阀，大口径的都是法兰连接，小口径的都法兰连接和内螺纹连接；减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。

比如减压阀，主要有进口蒸汽减压阀，进口水用减压阀，进口气体减压阀，进口气瓶减压阀，一般安装于管道，设备或者钢瓶的减压，那么减压阀的安装连接方式是指阀门和管道或者使用设备如何连接安装的一种形式，一般的阀门连接方式有：法兰，螺纹，焊接，卡箍，卡套等，而参考著名的减压阀的产品，对于进口减压阀的连接方式，笔者认为有以下几种：法兰式减压阀是指采用法兰连接方式的减压阀，口径有DN 15-1000，法兰压力等级有PN16-PN320，150-2500LB, 150PSI-6000PSI；法兰标准有美标，国标，化工部标准，德标，日标等标准。

减压阀产品类别较多，气源减压阀主要作用是将气源的压力减压并稳定到一个值，以便于调节阀能够获得稳定的气源动力用于调节控制。

减压阀在生活给水、消防给水及其他工业给水系统中都有着举足轻重的作用。

减压阀应用范围广，在蒸汽、压缩空气、工业用气、水、油和其他液体介质的设备和管路上均可使用，减压阀连接方式选型原则具体选用说明如下：1、波纹管直接作用式减压阀适用于低压、中小口径的蒸汽、空气等介质；2、薄膜直接作用式减压阀适用于中低压、中小口径的蒸汽或水等介质；3、先导活塞式减压阀，适用于各种压力、各种口径、各种温度的蒸汽、空气和水介质，若用不锈耐酸钢制造，叮适用于各种腐蚀性介质；4、介质工作温度较高的场合，一般选用活塞式减压阀；5、灵敏度要求较高时，可选用弹簧薄膜式减压阀；6、介质为空气或水（液体）的场合，一般选用直接作用薄膜式减压阀或先导薄膜式减压阀。
