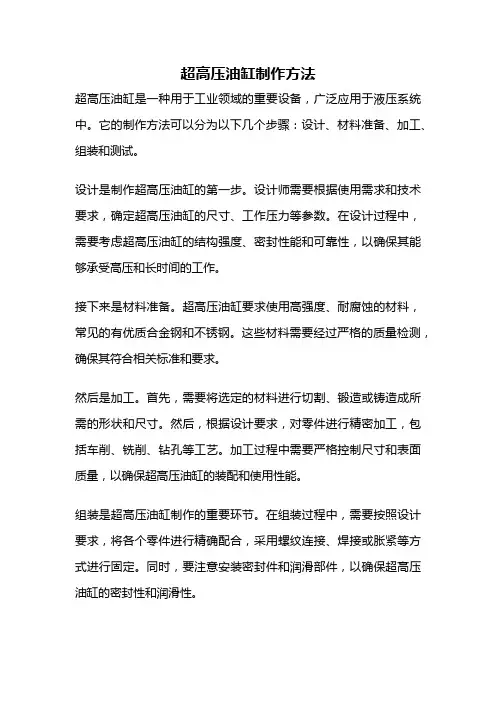

超高压油缸制作方法超高压油缸是一种用于工业领域的重要设备,广泛应用于液压系统中。
它的制作方法可以分为以下几个步骤:设计、材料准备、加工、组装和测试。
设计是制作超高压油缸的第一步。
设计师需要根据使用需求和技术要求,确定超高压油缸的尺寸、工作压力等参数。
在设计过程中,需要考虑超高压油缸的结构强度、密封性能和可靠性,以确保其能够承受高压和长时间的工作。
接下来是材料准备。
超高压油缸要求使用高强度、耐腐蚀的材料,常见的有优质合金钢和不锈钢。
这些材料需要经过严格的质量检测,确保其符合相关标准和要求。
然后是加工。
首先,需要将选定的材料进行切割、锻造或铸造成所需的形状和尺寸。
然后,根据设计要求,对零件进行精密加工,包括车削、铣削、钻孔等工艺。
加工过程中需要严格控制尺寸和表面质量,以确保超高压油缸的装配和使用性能。
组装是超高压油缸制作的重要环节。
在组装过程中,需要按照设计要求,将各个零件进行精确配合,采用螺纹连接、焊接或胀紧等方式进行固定。
同时,要注意安装密封件和润滑部件,以确保超高压油缸的密封性和润滑性。
最后是测试。
制作完成后,需要对超高压油缸进行严格的测试和检测。
常见的测试项目包括静态压力测试、泄漏测试和工作寿命测试等。
测试结果需要满足设计要求和相关标准,以确保超高压油缸的安全可靠性。
总结一下,制作超高压油缸的方法包括设计、材料准备、加工、组装和测试。
这些步骤都需要严格按照要求进行操作,确保超高压油缸的质量和性能。
超高压油缸在工业领域中的应用广泛,对于提高生产效率和工作质量具有重要意义。
相信随着技术的不断进步和创新,超高压油缸的制作方法也将得到进一步的改进和优化。
YHG1液压油缸引言液压系统是一种利用液体传递能量的技术,广泛应用于机械工程和工业领域。
液压油缸作为液压系统中的重要组件之一,被用于实现机械的线性运动和力的传递。
YHG1液压油缸是一种高品质的液压油缸,具有可靠性高、使用寿命长等优势,本文将详细介绍YHG1液压油缸的特点、结构和工作原理。
特点YHG1液压油缸具有以下特点:1.高品质:YHG1液压油缸采用优质材料制造,经过精密加工和严格测试,确保产品质量可靠。
2.可靠性高:YHG1液压油缸的密封件采用高品质橡胶材料,具有良好的密封性能,可防止泄漏和外界杂质进入油缸。
3.使用寿命长:YHG1液压油缸的关键部件采用耐磨材料,并经过特殊处理,能够承受高压和高频率的使用,延长了产品的使用寿命。
4.结构紧凑:YHG1液压油缸的结构设计紧凑,体积小巧,适用于安装空间有限的场合。
结构YHG1液压油缸的结构主要包括以下几个部分:1.缸体:缸体是YHG1液压油缸的主体部分,通常由高强度的铸铁或钢材制成。
缸体内部经过精密加工,以保证油液在缸体内的顺畅流动。
2.活塞:活塞是油缸内部移动的部件,通常由高强度的合金钢或铸铝制成。
活塞与缸体之间通过密封件严密配合,确保油液不泄漏。
3.密封件:密封件是防止油液泄漏的关键部件,通常采用耐磨橡胶材料制成。
YHG1液压油缸的密封件具有良好的耐磨性和密封性能,能够有效防止泄漏和外界杂质进入油缸。
4.阻尼装置:阻尼装置用于调节油缸的速度和阻尼效果,通常由流量阀或节流阀组成。
通过调节阻尼装置,可以实现油缸的平稳运动和减少冲击。
5.支撑件:支撑件用于固定油缸和支撑外部载荷。
支撑件由高强度的金属材料制成,能够承受较大的载荷。
工作原理YHG1液压油缸的工作原理基于液压原理和帕斯卡定律。
当液压站产生一定压力的液体流入油缸内部时,液体将推动活塞移动,从而实现线性运动。
YHG1液压油缸的工作过程如下:1.伸缩过程:当液体从液压站流入油缸的一侧时,液体压力作用于活塞上,推动活塞向另一侧移动,油缸伸长。
液压油缸的结构及工作原理液压油缸是一种主要应用于机械和工业设备的液压系统中的元件,它是一种能够将压缩空气或液体转化为基于压力驱动的直线运动的装置。
在现代工业中,液压油缸广泛应用于各种机械、机床、冶金设备、造船、军工以及石油化工等领域。
此篇文章将详细介绍液压油缸的结构与工作原理。
一、液压油缸的结构液压油缸主要由缸筒、缸盖、活塞、密封圈、杆等基本部件构成。
1.缸体:缸体是液压油缸内的主体部件,通常采用无缝钢管或铸造而成,其内壁平滑。
缸体与缸盖固定在一起,并通过螺纹或卡簧连接到其他部件上。
2.缸盖:缸盖是液压油缸顶部的盖子,通常由铁或铝制成,固定在缸体的一端,用于密封和支撑活塞,并与其他部件形成紧密连接。
在缸盖上还配有进口和出口,用于液体的顺序进入和排出。
3.活塞:活塞是一个密封工作的部件,它与缸体紧密相连,并与缸体内的密封形成密封腔,防止液压油泄漏或外部杂质的进入。
活塞与杆连接,使其能够与缸体内的液体进行压力交换。
活塞杆可以分为单向杆、双向杆、中空杆等多个种类。
4.密封圈:密封圈是液压油缸中的重要部件,用于防止液体泄漏,保证油缸的密封性。
密封圈通常由丁基橡胶、氟橡胶或聚氨酯等材料制成,具有良好的耐油性和耐高温性能。
5.杆:杆是活塞的延伸部分,将活塞上的力传递给其他部件。
杆的材料通常采用高强度合金钢或不锈钢等材料。
二、液压油缸的工作原理液压油缸的工作公式为:F=S×P,其中F是作用在杆上的力,S是活塞面积,P是压力。
液压油缸的工作原理是通过压力传输介质(一般为液体)的作用,来实现液压能量的转换,从而驱动活塞杆实现直线运动。
具体来说,当压力传输介质进入液压油缸时,液体将会推动活塞向前运动,压缩空气或液体同时驱动活塞杆,并将杆上的力传递给机械设备或其他装置。
当液体被冲出时,活塞杆将返回原位置,完成一个工作周期。
在液压油缸的工作过程中,液体需要保持在一定的压力范围内,以确保液压油缸的稳定工作。
在设计液压系统时,需要合理调整压力、流量和工作介质的选择,从而达到最佳的操作效果。

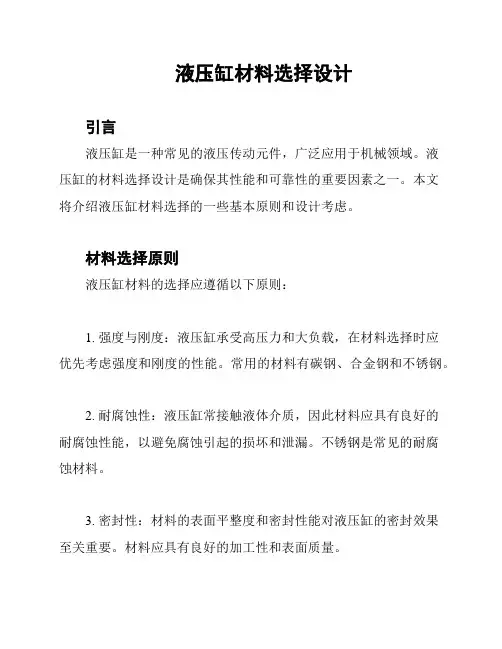

液压缸材料选择设计引言液压缸是一种常见的液压传动元件,广泛应用于机械领域。
液压缸的材料选择设计是确保其性能和可靠性的重要因素之一。
本文将介绍液压缸材料选择的一些基本原则和设计考虑。
材料选择原则液压缸材料的选择应遵循以下原则:1. 强度与刚度:液压缸承受高压力和大负载,在材料选择时应优先考虑强度和刚度的性能。
常用的材料有碳钢、合金钢和不锈钢。
2. 耐腐蚀性:液压缸常接触液体介质,因此材料应具有良好的耐腐蚀性能,以避免腐蚀引起的损坏和泄漏。
不锈钢是常见的耐腐蚀材料。
3. 密封性:材料的表面平整度和密封性能对液压缸的密封效果至关重要。
材料应具有良好的加工性和表面质量。
4. 磨损性能:液压缸在工作过程中存在摩擦和磨损,材料选择应考虑其在摩擦条件下的磨损性能,以延长使用寿命。
5. 温度性能:液压缸在工作过程中可能会受到高温或低温的影响,材料应具有良好的温度适应性。
材料选择设计考虑在液压缸的材料选择设计过程中,应考虑以下因素:1. 工作条件:根据液压缸所处的工作环境和条件,选择适当的材料。
例如,如果工作环境较为恶劣并且液体介质具有腐蚀性,应选择耐腐蚀性能好的材料。
2. 功能要求:根据液压缸的具体功能要求,选择材料的性能特点。
例如,如果需要高强度和刚度,则应选择相应性能优越的材料。
3. 加工性能:选择材料时,应考虑其加工性能和可用性。
一些材料可能较难加工或较昂贵,应合理评估材料的可行性。
4. 成本效益:在材料选择过程中,应综合考虑材料成本和性能,追求成本效益的设计方案。
结论液压缸材料选择设计是确保液压缸性能和可靠性的重要因素。
根据液压缸的工作条件、功能要求和材料的性能特点进行选择,以满足工程需求并提高液压缸的使用寿命。
以上是对液压缸材料选择设计的简要介绍,希望对您有所帮助。
油缸组成结构油缸是一种常见的机械装置,广泛应用于各个领域。
它由多个组成部分构成,每个部分都发挥着重要的作用,保证了油缸的正常运行。
本文将详细介绍油缸的组成结构。
一、油缸筒体油缸筒体是油缸的主要组成部分,通常由钢材制成。
它具有一定的强度和刚度,能够承受内部液压力和外部负荷。
油缸筒体内部经过精密加工,以保证油液的流动顺畅,减少摩擦损失。
同时,油缸筒体外部还经过表面处理,以提高其抗腐蚀能力和美观度。
二、活塞活塞是油缸的关键组成部分之一,通常由金属材料制成。
它与油缸筒体内壁之间形成密封腔,起到分隔油液的作用。
活塞上装有密封圈,以确保密封效果。
活塞上还设有活塞杆,用于连接其他部件或传递力量。
活塞的运动会改变密封腔内的压力,从而实现对液压系统的控制。
三、活塞杆活塞杆是连接活塞和其他部件的重要组成部分。
它通常由高强度合金钢制成,以承受各种复杂的力学应力。
活塞杆在运动过程中,需要具备足够的强度和刚度,以保证系统的安全性和稳定性。
同时,活塞杆上还设有密封装置,以防止液压油泄漏。
四、密封装置密封装置是油缸中的重要组成部分,用于防止液压油泄漏,保持系统的正常工作。
常见的密封装置有密封圈、密封垫等。
它们通常由弹性材料制成,具有较好的密封性和耐磨性。
密封装置的质量和性能直接影响油缸的工作效果和寿命。
五、油液油缸中的油液是油缸工作的重要介质,起到传递力量、润滑和冷却的作用。
油液通常为液压油,具有较高的粘度和抗氧化性能。
在油缸中,油液需要保持清洁和稳定,以确保系统的正常运行。
同时,油液还需要进行定期更换和维护,以保证其性能稳定。
六、支撑装置支撑装置是油缸的重要辅助部件,用于支撑和固定油缸的位置。
常见的支撑装置有支撑脚、支架等。
支撑装置需要具备足够的强度和稳定性,以承受油缸的重量和外部负荷。
同时,支撑装置还需要根据具体情况进行调整和安装,以确保油缸的正常运行。
油缸的组成结构包括油缸筒体、活塞、活塞杆、密封装置、油液和支撑装置。
液压油缸设计标准1. 结构和材料液压油缸的主要结构应设计为耐高压、高强度和耐疲劳的结构。
缸体应采用高强度材料,如铸钢、合金钢或不锈钢。
对于关键部位,如活塞和活塞环,应选择耐磨、耐腐蚀的材料,如不锈钢或高强度合金钢。
2. 密封和防泄漏液压油缸的密封系统应设计为防止内部和外部泄漏。
活塞和活塞环之间应采用高性能的密封圈或密封环,以防止液压油的泄漏。
此外,缸盖和缸体之间也应采用密封圈或密封环,以确保缸体的密封性。
3. 性能要求液压油缸应具有良好的性能,包括推力、速度、精度和稳定性。
推力应足够大,以适应各种应用场景的需要。
速度应可调,以满足不同操作速度的要求。
精度应高,以实现精确的控制。
稳定性应强,以确保在各种操作条件下都能保持稳定的工作状态。
4. 安装和维护液压油缸的安装和维护应简单易行。
在安装过程中,应确保各部件的正确安装和调整,避免因安装不当而引起的泄漏或损坏。
在维护过程中,应定期检查液压油的清洁度和浓度,以及各部件的磨损情况,及时进行更换或维修。
5. 表面处理和涂层液压油缸的表面处理和涂层应能够抵抗腐蚀和磨损。
缸体和活塞等部件应进行防腐蚀处理,如镀锌、喷涂防腐涂料等。
此外,为了提高耐磨性,活塞环等摩擦表面应进行耐磨涂层处理。
6. 环境和安全要求液压油缸的设计应考虑环境和安全要求。
在操作过程中,液压油缸可能会产生热量和压力,因此应确保液压油缸能够安全地承受这些条件。
此外,在设计和制造过程中,应考虑到环境保护的要求,尽可能减少对环境的影响。
7. 测试和检验液压油缸在出厂前应进行严格的测试和检验。
测试应包括性能测试、密封性测试、耐压测试等。
检验应包括外观检验、尺寸检验等。
只有经过合格的测试和检验,液压油缸才能被视为符合设计标准。
8. 标记和文档液压油缸应有清晰的标记和完整的文档。
标记应包括产品名称、型号、规格、生产日期等基本信息。
文档应包括设计图纸、使用说明书、维护手册等。
这些标记和文档应易于理解和使用,以便于用户正确地使用和维护液压油缸。
mob油缸参数Mob油缸参数Mob油缸是一种常见的液压元件,用于将液压能转化为机械能,并实现力的传递和控制。
它由油缸筒体、活塞、活塞杆、油口、油封等组成。
在使用过程中,油缸的参数对其工作性能和使用寿命起着重要的影响。
1. 油缸筒体材质:油缸筒体通常采用高强度合金钢材制成,以保证其在高压力和重负荷下的工作稳定性和安全性。
2. 油缸筒体内径:油缸筒体内径决定了油缸的工作行程和承受的最大压力。
内径较大的油缸具有更大的工作行程和更高的承压能力,适用于需求更大推力的场合。
3. 油缸筒体壁厚:油缸筒体壁厚直接影响油缸的强度和使用寿命。
壁厚较大的油缸具有更高的耐压能力,适用于承受更大压力和冲击的工作环境。
4. 活塞直径:活塞直径是指油缸活塞的直径,它决定了活塞的面积和承受的力。
直径较大的活塞能够提供更大的推力,适用于需要较大力的工作场合。
5. 活塞杆直径:活塞杆直径是指油缸活塞杆的直径,它决定了活塞杆的强度和承受的拉力。
直径较大的活塞杆具有更高的拉力承受能力,适用于需要较大拉力的工作场合。
6. 油口位置:油口是油缸与液压系统连接的接口,它的位置决定了油缸的安装方式和使用便捷性。
油口通常位于油缸的一侧或两侧,以满足不同工作环境和安装需求。
7. 油封类型:油封是用于防止液压油泄漏和污染的关键元件,它的类型和质量直接影响油缸的密封性能。
常见的油封类型有密封圈、O型圈等,可以根据具体工作环境选择合适的油封材料和结构。
8. 工作压力:工作压力是指油缸能够承受的最大压力。
在设计和选择油缸时,需要根据实际工作需求确定合适的工作压力范围,以保证油缸的正常工作和安全使用。
9. 工作温度:工作温度是指油缸在工作过程中所处的环境温度。
油缸需要选择适合工作温度范围的密封材料和液压油,以保证油缸的稳定性和使用寿命。
10. 安装方式:根据具体工作需求和安装条件,油缸可以选择不同的安装方式,如水平安装、垂直安装、侧向安装等,以适应不同工作场合和空间限制。
混凝土泵车配件规格一、前言混凝土泵车是建筑工地中常用的重型机械设备之一,其作用是将混凝土从搅拌站运输到建筑工地上,从而实现对建筑工地现场混凝土浇筑的支持。
混凝土泵车的配件是其正常工作所必需的,因此对于混凝土泵车配件的规格要求必须严格。
本文将以混凝土泵车配件为主要研究对象,从配件分类、材质、尺寸等方面进行规格的详细说明。
二、混凝土泵车配件分类1.液压系统配件:包括液压油缸、液压泵、液压电机、液压阀门、液压油管、液压油箱等。
液压系统配件是混凝土泵车的核心部件,其质量直接影响到整个混凝土泵车的工作效率和安全性能。
2.输送系统配件:包括输送管、接头、弯头、法兰、减震垫、活塞、密封圈等。
输送系统配件是混凝土泵车的输送管道系统,其质量直接影响到混凝土泵车的输送效率和输送质量。
3.电气系统配件:包括电机、电器元件、电缆、开关、电源等。
电气系统配件是混凝土泵车的电气控制系统,其质量直接影响到混凝土泵车的电气控制效率和安全性能。
4.机械系统配件:包括转盘、齿轮、轴承、齿轮箱、链条、轮胎、液压缸等。
机械系统配件是混凝土泵车的机械传动系统,其质量直接影响到混凝土泵车的机械传动效率和安全性能。
三、混凝土泵车配件材质1.液压系统配件材质:液压油缸采用高强度镀铬钢材,液压泵和液压电机采用铝合金材质,液压阀门采用不锈钢材质,液压油管采用高压热塑性塑料材质,液压油箱采用碳钢材质。
2.输送系统配件材质:输送管采用优质合金钢材质,接头和弯头采用不锈钢材质,法兰和减震垫采用高强度碳钢材质,活塞和密封圈采用优质聚氨酯材质。
3.电气系统配件材质:电机采用铝合金材质,电器元件采用优质塑料材质,电缆采用高强度铜芯材质,开关和电源采用不锈钢材质。
4.机械系统配件材质:转盘和齿轮采用优质合金钢材质,轴承采用进口滚动轴承,齿轮箱采用铝合金材质,链条采用高强度碳钢材质,轮胎采用耐磨橡胶材质,液压缸采用高强度镀铬钢材质。
四、混凝土泵车配件尺寸1.液压系统配件尺寸:液压油缸长度为1.5米,直径为120毫米,液压泵和液压电机尺寸为400毫米×300毫米×200毫米,液压阀门尺寸为200毫米×150毫米×100毫米,液压油管直径为50毫米,壁厚为5毫米,液压油箱容积为300升。

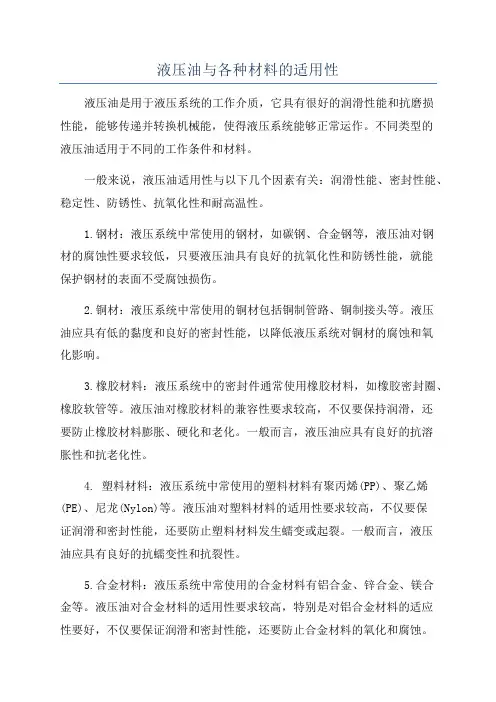

液压油与各种材料的适用性液压油是用于液压系统的工作介质,它具有很好的润滑性能和抗磨损性能,能够传递并转换机械能,使得液压系统能够正常运作。
不同类型的液压油适用于不同的工作条件和材料。
一般来说,液压油适用性与以下几个因素有关:润滑性能、密封性能、稳定性、防锈性、抗氧化性和耐高温性。
1.钢材:液压系统中常使用的钢材,如碳钢、合金钢等,液压油对钢材的腐蚀性要求较低,只要液压油具有良好的抗氧化性和防锈性能,就能保护钢材的表面不受腐蚀损伤。
2.铜材:液压系统中常使用的铜材包括铜制管路、铜制接头等。
液压油应具有低的黏度和良好的密封性能,以降低液压系统对铜材的腐蚀和氧化影响。
3.橡胶材料:液压系统中的密封件通常使用橡胶材料,如橡胶密封圈、橡胶软管等。
液压油对橡胶材料的兼容性要求较高,不仅要保持润滑,还要防止橡胶材料膨胀、硬化和老化。
一般而言,液压油应具有良好的抗溶胀性和抗老化性。
4. 塑料材料:液压系统中常使用的塑料材料有聚丙烯(PP)、聚乙烯(PE)、尼龙(Nylon)等。
液压油对塑料材料的适用性要求较高,不仅要保证润滑和密封性能,还要防止塑料材料发生蠕变或起裂。
一般而言,液压油应具有良好的抗蠕变性和抗裂性。
5.合金材料:液压系统中常使用的合金材料有铝合金、锌合金、镁合金等。
液压油对合金材料的适用性要求较高,特别是对铝合金材料的适应性要好,不仅要保证润滑和密封性能,还要防止合金材料的氧化和腐蚀。
此外,液压油还应具有良好的散热性能,以防止合金材料因过热而发生变形或破坏。
总之,液压油的适用性与各种材料的兼容性息息相关。
液压油应具有良好的润滑性能、密封性能、稳定性、防锈性、抗氧化性和耐高温性,以保护液压系统中的各种材料不受损伤,从而保证液压系统的正常运行。
不同工作条件下,根据液压系统所需的特殊性能和工作环境,选择适合的液压油,能够有效地延长液压系统的使用寿命,提高工作效率。

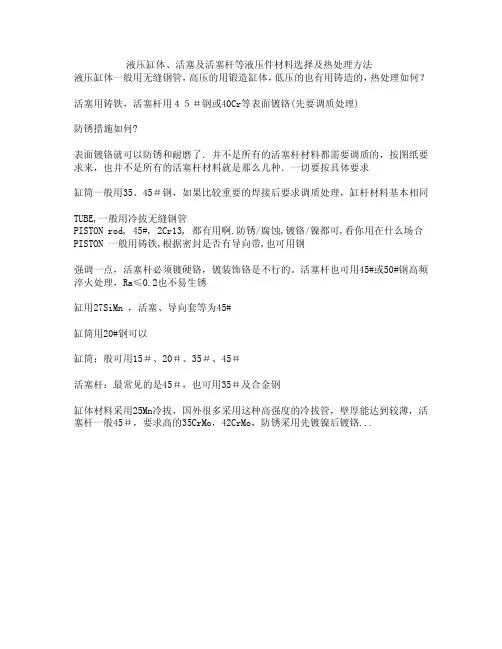

液压缸体、活塞及活塞杆等液压件材料选择及热处理方法
液压缸体一般用无缝钢管,高压的用锻造缸体,低压的也有用铸造的,热处理如何?
活塞用铸铁,活塞杆用45#钢或40Cr等表面镀铬(先要调质处理)
防锈措施如何?
表面镀铬就可以防锈和耐磨了.并不是所有的活塞杆材料都需要调质的,按图纸要求来,也并不是所有的活塞杆材料就是那么几种.一切要按具体要求
缸筒一般用35、45#钢,如果比较重要的焊接后要求调质处理,缸杆材料基本相同
TUBE,一般用冷拔无缝钢管
PISTON rod, 45#, 2Cr13, 都有用啊.防锈/腐蚀,镀铬/镍都可,看你用在什么场合PISTON 一般用铸铁,根据密封是否有导向带,也可用钢
强调一点,活塞杆必须镀硬铬,镀装饰铬是不行的。
活塞杆也可用45#或50#钢高频淬火处理,Ra≤0.2也不易生锈
缸用27SiMn ,活塞、导向套等为45#
缸筒用20#钢可以
缸筒:般可用15#、20#、35#、45#
活塞杆:最常见的是45#,也可用35#及合金钢
缸体材料采用25Mn冷拔,国外很多采用这种高强度的冷拔管,壁厚能达到较薄,活塞杆一般45#,要求高的35CrMo,42CrMo,防锈采用先镀镍后镀铬...。
金宇液压油缸标准
为了确保液压油缸的品质与性能,并满足客户需求,金宇液压生产的液压油缸严格按照以下标准进行设计和生产:
材料标准
1. 油缸筒体材料采用优质碳素结构钢或高强度合金钢。
2. 活塞杆采用高强度合金钢或不锈钢。
3. 密封件采用优质尼龙、丁晴橡胶、氟橡胶等材料。
工艺标准
1. 冲孔、焊接、检验、打磨等工艺要符合机械制造工艺规范。
2. 液压油缸必须经过严格的泄漏试验和负载试验。
3. 液压油缸必须经过清洗和防锈处理。
尺寸标准
1. 油缸筒体内径公差应符合机械制造工艺标准。
2. 活塞杆直径公差应符合机械制造工艺标准。
3. 油缸长度和行程、活塞杆长度应根据客户要求进行设计和生产。
质量标准
1. 液压油缸产品的尺寸和质量应符合国家标准和相关行业标准。
2. 液压油缸产品的质量保证期应符合行业标准,并提供售后服务。
运输标准
1. 液压油缸产品应进行适当的贴标和包装,以确保产品不受损坏和污染。
2. 液压油缸产品应按照运输标准运输,以确保产品在运输过程中不受损坏。
金宇液压生产的液压油缸具有优良的品质和稳定的性能,可满足不同行业和客户的需求。
我们始终致力于产品的质量和客户的满意度,欢迎广大客户前来咨询和选购!。
液压缸的材料可根据工作介质的压力大小及工作缸的尺寸大小来选择,选择范围很广,对于低压小尺寸的液压缸,可使用灰口铸铁,常用的为HT200到HT350之间,要求高一些的,则可选用球墨铸铁QT450-10、QT500-7及QT600-3等。
要求再高的可以采用铸钢,如ZG230-450、ZG270-500、ZG310-570等。
对于大、中型锻造液压机,则常用35或40锻钢,有时也用20MnMo等低合金钢来制造液压缸。
而在一些大吨位的锻造或模锻液压机中,液压缸的材料有时选用18MnMoNb合金钢,用大的钢锭直接锻造成液压缸的毛坯。
小尺寸的液压缸也常用无缝钢管作坏料,加工余量小、工艺性能好,生产准备周期短,适合于批量较大的生产。
标准液压缸钢管材质是机械构造用碳素钢,记号STKM13C。
经过表面无缝冷抽,内径再经过高精度斜度交叉镗孔加工后,内径公差在H7~H9,表面粗度在0.8~3.0S,引张强度达5.2MPa以上。
钢管厚度耐压计算:t=(P×D)/200×St:管壁厚度(mm)P:最大工作压力(公斤力)D:钢管内径(mm)s:引张强度最低值/5安全系数7、活塞杆材质是机械构造用的碳钢,记号S45C。
外径经过研磨及硬质镀铬后,外表公差在f7~f8,表面硬度HV700以上。
表面粗度在0.8~1.6S,硬铬厚度20微米。
另:⑴依强度需求可做淬火降伏点可达50Kg以上。
⑵材质SCM440(H):淬火降伏点可达8.5MPa以上。
8、油封使用进口高级精制品,耐油、耐蚀、耐磨耗及耐压力。
9、各项零配件,皆经CNC车床、CNC铣床精密加工完成,尺寸公差符合JIS标准,互换性佳,寿命长、保养维修容易。
10、感应式液压缸,缸管材质是SUS304,因为不具磁感应,所以加装在不锈钢管外部的磁性感应开关可以和装在活塞上的磁石发生磁感作用。
因此可作液压缸前进、后退等位置检出。
液压缸材料选择液压缸的材料可根据工作介质的压力大小及工作缸的尺寸大小来选择,选择范围很广,对于低压小尺寸的液压缸,可使用灰口铸铁,常用的为HT200到HT350之间,要求高一些的,则可选用球墨铸铁QT450-10、QT500-7及QT600-3等。
油缸筒的材料是什么做的?油缸筒是工业生产中常用的部件,用于油压传动。
油缸筒的材料选用是十分关键的,因为它会直接影响到油缸的性能和使用寿命。
本文将会从油缸筒的材料选择角度出发,来介绍油缸筒的材料以及选择原则。
油缸筒的材料油缸筒的制造材料可以分为两类:金属材料和非金属材料。
金属材料在金属材料中,常见的有以下几种:碳素钢碳素钢具有强度高、耐磨性强、耐蚀性好、可加工性好、价格低廉等优点,所以在一些一般性要求的油缸中使用较为普遍。
不锈钢不锈钢钢材色泽光亮、具有较强的抗氧化、耐腐蚀性能、在耐高温条件下工作时具有较高的抗氧化性能。
不锈钢制造的油缸更多应用于一些对卫生要求更高的领域。
合金钢合金钢具有高强度、耐腐蚀、耐高温等特点,适用于承受载荷比较大、使用环境恶劣的场合。
但价格相对更高。
铝合金铝合金因其具有密度小、导热性好、耐蚀性能强、易加工的特点,被广泛应用于油缸筒制造。
但铝合金强度相对较低,只适用于一些轻负荷领域。
非金属材料除了金属材料以外,油缸筒还可以使用一些非金属材料制造,例如:玻璃纤维增强塑料、炭纤维增强塑料等。
它们具有高强度、耐磨、防腐蚀、不需要表面处理等特点,但价格相对较高,只适用于一些高质量、高要求的领域。
材料选择的原则如何选择合适的油缸筒材料呢?以下是一些考虑因素:承受力根据所需要承受的压力大小,选择承受力强的材料。
例如在承受较大压力的要求下,应优先选择合金钢材质。
使用环境在部件使用环境中,不同的气温、湿度、腐蚀性等因素需要选择不同的材质。
例如在高温、高氧化环境下,需要使用不锈钢材料。
制造成本每个生产企业都有自己的成本考虑因素,因此在材料选择中需要权衡好成本和材质的质量。
可以从碳素钢或者铝合金中选择合适的材料来平衡材料成本和产品性能。
总结选择合适的油缸筒材料十分重要,可以从承受力、使用环境、制造成本等方面出发,选择对应的金属或非金属材料。
需要注意的是,在材料选择过程中,需要综合考虑各项因素,权衡得当,选择合适的材料才能保证产品的优良性能。
油缸用20钢高强度精轧管的开发冷传瑞摘要:介绍了用LD60三辊冷轧管机生产油缸用20钢高强度精轧管的生产工艺,分析了影响管材表面粗糙度和性能的各种因素。
关键词:高强度精轧管;粗糙度;20钢;生产工艺;油缸Development of high strength finish tube of 20 steel for oilcylinderLENG Chuan-rui(Wanli Steel Tubes Co.,Ltd,Chengde Iron & Steel(Group)Co.,Chengde 067002,China)Abstract:The process of producing high strength finish tube of 20 steel for oil cylinder by LD60 three-high cold tube mill is introduced The influence factors on facial coarseness and properties of tube are discussed.Key words:high strength finish tube;coarseness;20steel;production process;oil cylinder1 前言随着液压机械的广泛应用,特别是千斤顶行业的蓬勃发展,油缸用管材市场的需求量在逐年增加。
但是,所用钢种基本上是35钢和45钢,要求具有较高的强度和几何尺寸,表面粗糙度要求达到Ra=0.8μm以下,生产难度很大。
此外,一些用焊接方法生产千斤顶的厂家,由于中碳钢含碳量较高,焊接时易产生气孔,且有淬硬和冷裂倾向,造成产品焊接后一次合格率较低,给生产带来一定难度。
为此,根据承德万利钢管有限公司生产的钢中含微量钒、钛等元素,产品强度高,易焊接等优势,利用20钢研制生产了油缸用高强度精轧管材。
液压缸的材料液压缸是一种常见的液压传动装置,广泛应用于机械设备、工程机械、冶金设备、矿山机械、船舶等领域。
液压缸的材料选择对于其性能和使用寿命具有重要影响。
在选择液压缸的材料时,需要考虑其机械性能、耐腐蚀性能、磨损性能以及可焊性等因素。
首先,液压缸的材料应具有良好的机械性能。
液压缸在工作时需要承受较大的压力和冲击负荷,因此材料需要具有足够的强度和韧性。
常见的液压缸材料包括碳素钢、合金钢、不锈钢等。
碳素钢具有良好的强度和硬度,适用于一般工况下的液压缸;而合金钢由于其高强度和耐磨性,适用于高压、大冲击负荷的液压缸;不锈钢则具有良好的耐腐蚀性能,适用于潮湿、腐蚀性环境下的液压缸。
其次,液压缸的材料还应具有良好的耐腐蚀性能。
在一些特殊的工作环境中,液压缸会接触到腐蚀性介质,因此材料需要具有良好的耐腐蚀性能,以保证其长期稳定的工作。
不锈钢是一种常见的耐腐蚀材料,其在潮湿、酸碱介质中具有良好的稳定性,适用于需要耐腐蚀性能的液压缸。
此外,液压缸的材料还需要具有良好的磨损性能。
在液压缸工作时,活塞与缸体之间会产生摩擦,因此材料需要具有良好的耐磨性能,以保证其长期稳定的工作。
合金钢是一种具有良好耐磨性能的材料,适用于需要耐磨性能的液压缸。
最后,液压缸的材料还需要具有良好的可焊性。
在液压缸的制造和维护过程中,需要对材料进行焊接,因此材料需要具有良好的可焊性,以保证焊接质量和可靠性。
碳素钢和合金钢都具有良好的可焊性,适用于需要焊接的液压缸。
综上所述,液压缸的材料选择需要综合考虑其机械性能、耐腐蚀性能、磨损性能和可焊性等因素。
在实际应用中,需要根据具体工况和要求选择合适的材料,以保证液压缸的性能和使用寿命。
液压千斤顶设计范文一、设计要求:1.负载能力:液压千斤顶的最大负载能力为1000公斤。
2.结构设计:液压千斤顶应具有稳定的结构,可以平稳举升和降低重物,使用寿命长。
3.安全性:液压千斤顶应具有安全可靠的设计,防止负载失稳和泄漏等情况。
二、设计方案:1.液压系统设计:液压泵:选用高压液压泵,能提供足够的液压能量给液压系统。
油缸:采用高强度材料制造,能够承受所需负载,并具有较好的密封性能。
油管:选用防腐蚀材料制造,具有足够的耐压能力和耐腐蚀能力。
控制阀:采用单向阀和调节阀组合设计,实现液压千斤顶的举升和降低操作。
2.结构设计:主体结构:主体结构采用框架式设计,以保证结构稳定性和强度。
框架由高强度材料制成,具有足够的刚性和承载力。
举升结构:举升结构由活塞和活塞杆组成,活塞杆连接负载和液压系统。
活塞采用密封圈进行密封,以防止液压泄漏。
活塞杆选用高强度材料制造,能够承受所需负载。
3.材料选择:主体结构:选用高强度钢材制造,具有足够的强度和刚性。
油缸和活塞杆:采用优质合金钢或不锈钢制造,具有足够的强度和耐腐蚀性。
密封圈:选用耐腐蚀性能好的橡胶材料制造,以确保液压系统的密封性能。
4.安全设计:负载失稳:设计合理的支撑结构,防止负载滑动和倾斜。
泄漏预防:设计高质量的密封件和严格的制造工艺,以确保液压系统的密封性能。
过载保护:设计压力传感器和压力继电器,当液压千斤顶的负载达到预定值时,自动停止继续举升,保护液压系统。
紧急停止装置:在液压系统中设计紧急停止开关,一旦发生紧急情况,操作人员可以立即停止液压系统的工作,确保安全。
以上是液压千斤顶的设计方案,通过合理的液压系统设计、稳定的结构设计以及安全设计措施,可以确保液压千斤顶能够安全、高效地完成各种举升任务。
液压油缸:材质选用高强度合金钢,通过超高压液压泵输出的高压使油缸产生巨大的顶升力。
该系列产品可广泛适用于桥梁工程、重型机械、船舶工业、钢铁、电厂等领域。
液压油缸共有七大类产品:1/ 70MPa千斤顶1)薄型(PCS):*轻巧紧凑设计用于狭小工作空间*防尘圈减少污染,延长液压缸使用寿命*所有型号均含快速接头于防尘帽*柱塞顶部的螺纹孔可用于安装倾斜其鞍座*单作用,弹簧回缩型号承载能力ton(Kn)行程mm液压油容量3 cm本体高度Amm伸展咼度Bmm外径Dmm重量KgPCS56 5(45) 6 4 32 38 58 X 41 1.0PCS1012 10 (10)12 18 42 54 82 X 55 1.4PCS2011 20 (201)11 32 51 62 101X 76 3.1PCS3013 30 (295)13 55 58 71 117X 95 4.5PCS4516 45 (435)16 99 66 82 140X 114 6.8PCS751 75 (718)16 164 79 95 165X 139 11.3PCS9016 90 (887)16 203 85 101 178X 153 14.5PCS15016 150(1356)16 317 100 116 215X 190 26.32)超薄型(PSM2型号承载能力ton(Kn)行程mm液压油容量3cm本体高度Amm伸展咼度Bmm外径Dmm重量KgPSM1038 10 (10)38 55 88 126 69 4.1PSM2045 20 (201)45 129 98 143 92 5.0PSM3062 30 (295)62 261 117 179 101 6.8PSM4560 45 (435)60 373 122 182 124 10.9PSM9057 90 (887)57 722 141 198 165 22.73)薄型自锁液压油缸(DLP):*超薄油缸适合在紧凑的结构中应用*安全的螺母锁定设计适合机械负载支撑*单作用,负载回程*溢流孔兼有限制行程的功能*特殊的复合材料镀层,用以增加抗腐蚀及减少磨擦,运动灵活,可承受额定载荷3%的偏载而不会产生挤压损伤所有型号均配有KS-70快速接头和防尘帽型号承载能力tonKn行程mm有效面积2 cm液压油容量3cm本体高度Amm伸展咼度B mm外径Dmm重量KgDLP6050 60 (606)50 86.6 432 125 175 140 15 DLP10050 100 (1027)50 146.8 734 137 187 175 26 DLP16045 160 (1619)45 231.3 1040 148 193 220 44 DLP20045 200 (1999)45 285.6 1285 155 200 245 57 DLP26045 260 (2567)45 366.8 1650 159 204 275 74 DLP40045 400 ( 3916)45 559.5 2517 178 223 350 134 DLP52045 520 (5114)45 730.6 3287 192 237 400 189溢流阀在过载时保护油缸免受损坏烤漆表面提高抗腐能力外环螺纹更易安装双作用可快速回程镀镍表面,浮动中心管延长产品寿命空心柱塞允许推力和拉力应用所有型号带KSN-70快速接头与防尘帽防尘圈减少污染,延长液压缸寿命型号承载能力ton行程mm最大承载能力kn液压油容量3 cm本体高度Amm伸展咼度Bmm外径Dmm重量Kg 进程回程进程回程4)双作用中空型液压油缸(PRH)PRH3017830 178 326 213 829 541 330 508 114 21PRH30258 258 326 213 1202 784 431 689 114 27PRH608960 89 576 380 733 482 247 336 159 28PRH60166 166 576 380 1366 900 323 489 159 35 PRH60257 257 576 380 2115 1393 438 695 159 45PRH953895 38 931 612 505 333 165 203 212 33PRH95276 76 931 612 1022 666 254 330 212 61 PRH95153 153 931 612 2035 1337 342 495 212 79 PRH95257 257 931 612 3420 2246 460 717 212 106 PRH145203 145 203 1429 1429 4144 2083 349 552 247 1115)单作用中空型(PCH):*对于20吨以上的型号,使用镀镍的浮动中心管增加产品寿命*烤漆表面耐腐蚀能力更强*外环螺纹使安装方便应用领域:建筑桥梁、重型机械等领域的顶升作业6)双作用中空型(PCH)*溢流阀在过载时保护油缸免受损坏*烤漆表面提高抗腐能力*外环螺纹更易安装*双作用可快速回程*镀镍表面,浮动中心管延长产品寿命*空心柱塞允许推力和拉力应用防尘圈减少延长液压缸寿命型号承载能力ton行程mm最大承载能力kn液压油容量3cm本体高度mm外径mm重量Kg 进程回程进程回程PCH3017830 178 326 213 829 541 330 114 21PCH30258 258 326 213 1202 784 431 114 27PCH608960 89 576 380 733 482 247 159 28PCH60166 166 576 380 1366 900 323 159 35 PCH60257 257 576 380 2115 1393 438 159 45PCH953895 38 931 612 505 333 165 212 33PCH9576 76 931 612 1022 666 254 212 61 PCH95153 153 931 612 2035 1337 342 212 79 PCH95257 257 931 612 3420 2246 460 212 106 PCH145203 145 203 1429 1429 4144 2083 349 247 1117)大吨位液压型(DLSG):::■rfn9特点:*一体式档圈防止柱塞过度伸出*烤漆表面提供更强的搞腐蚀能力*独特的承载设计,可承受油缸承载能力10%的侧向载荷而不会损坏油缸*可互换,硬质沟槽鞍座为标准件*所有型号都有标准的底部安装孔*防尘圈减少污染,延长液压缸使用寿命单作用,负载回程DLSG300300 (3193) 300 13685 562 872 310 303DLSG40050400(3919) 50 2800 375 424 350 270DLSG400150 150 8399 475 624 350 330 DLSG400300 300 16797 625 924 350 421DLSG50050500(5114) 50 3653 419 469 400 401DLSG500150 150 10959 519 669 400 480 DLSG500300 300 21918 669 969 400 599DLSG60050600(5987) 50 4276 429 479 430 474DLSG600150 150 12829 529 679 430 565 DLSG600300 300 25659 679 979 430 701DLSG80050800(8234) 50 5881 474 534 505 741DLSG800150 150 17644 574 734 505 :868 DLSG800300 300 35288 724 1034 505 1058DLSG1000501000(16260) 50 7329 564 614 560 1062DLSG1000150 150 21986 664 814 560 1213 DLSG1000300 300 43972 814 1114 560 14398)大吨位双作用液压(DLRG):*双作用,可推拉应用*上腔安全阀可防止意外超压的危险*特殊承载设计,可承受油缸承载能力10%的侧向载荷,而不受损坏*防尘圈减少污染,延长液压油缸使用寿命*烤漆表面提供更强的抗腐蚀能力*所有型号都有标准的底部安装孔型号承载能力行程油缸最大承载本体高度伸展咼度外径重量DLRG1000150 (16260) 150 21986 8126 664 814 560 1213 DLRG10003003004397216252814111456014399)自锁式(DLL ): *单作用,负载回缩 *螺母锁定使负载更安全*特殊复合材料涂层使耐腐蚀能力更强,使操作摩擦力更小 *可承受得偏载达液压油缸额定承载能力的 5% *溢流孔兼有限制行程的功能 *可互换的硬质沟槽鞍座为标准配置*所有型号均包含KS —150快速接头与防尘帽型号承载能力ton Kn行程 mm液压油容量3 cm本体高度A(mr)伸展高度B (mm 外径 D mm 重量 KgDLL505050 355 164 214 125 15 DLL50100100709 214 314 125 20 DLL50150 50 (539)150 1064 264 414 125 25 DLL50200 200 1418 314 514 125 30 DLL50250250 1773 364 614 125 35 DLL503003002127 414 714 125 40 DLL1005050 664 187 237 165 30 DLL100100100 1327 237 337 165 39 DLL100150 100 (929)1501991 287 437 165 48 DLL100200 200 2654 337 537 165 56 DLL100250 250 3318 387 637 165 64 DLL100300 300 3981 437 737 165 73 DLL150505099320925920553Q◎10)单作用铝制型(PAC):*表面经过完全硬化处理,防止损坏,延长油缸使用寿命*50、100和150吨油缸配有把手rFr —=-PAC20150150 468 274 424 85 4.6 PAC3050 3050221 181 231 100 4.5 PAC30100 100 442 231 331 100 5.2 PAC30150 150 663 281 431 100 5.9 PAC5050 5050354 186 236 130 8.5 PAC50100 100 709 236 336 130 9.5 PAC50150 150 1063 286 436 130 11.1 PAC100100 100 1001431 271 371 180 19.6 PAC100150 150 2147 321 471 180 21.9 PAC100200 200 2863 371 571 180 24.2 PAC150150150150340534349323033.311)双作用铝制型(PAR ):*表面经过完全硬化处理,防止损坏,延长 油缸使用寿命50、100和150吨油缸配有把手20和30吨油缸可选配*内置安全阀防止意外的超压*双作用设计使油缸能快速回程,与油缸 长度和系统压 力损失无口*钢质底座和鞍座能防止承载时引起的损 坏12)双作用液压型(PR):特点:*外环螺纹、柱塞螺纹和底部安装孔便于安装(对于大部分型号)*烤漆表面使耐腐蚀能力更强h 型号*—:・ 1承载能力1tonL 蹲:行程mm1油缸最大工作能力kn液压油容量3 cm本体高度Amm伸展高度B mm外径Dmm重量kg推拉推拉PAR5050 50 50 496 187 354 134 201 251 145 11.1 PAR50100 50 100 496 187 709 267 251 351 145 12.7 PAR50150 50 150 496 187 1063 401 301 451 145 14.3 PAR10010100 100 1002 557 1431 795 301 401 185 19.3 PAR100150 100 150 1002 557 2147 1193 351 501 185 24.2 PAR10020100 200 1002 557 2863 1590 401 601 185 25.1 PAR150150 150 150 1589 924 3405 1979 348 498 230 33.2 可拆卸的鞍座,工作中可保护柱塞内部安全阀防止- 意外过载KS-1500快速接头延长油缸使用寿命13)单作用液压(RC ) *高强度合金钢经久耐用 *弹簧复位*烤漆表面耐腐蚀能力强 *各种型号均包含快速接头与防尘*防尘密封圈可减少污染,延长液压缸使用寿命PR 520305 PR 型20457 PR 520609 P R C2065R(f525 520121930行L510 8压油3;22 25本 -体高6 度 7伸展咼 度1035外径 匚均7589 1 J 1457 「510 8 2838’ 33 34 1852882 B 1339 Dt 均7 |Z/680 mi 609 n 58 cm 2838 4444 2468 1035(m m 1644 m m •: Kg J97 '816 91516 510 8 283866 76 r34971339 57 22 54t均7 1.( 1 00212192551082868 889549411644 13 528 63/ )97 1.0 1 224 承载0力ton (51K8)reI iiL 1 7 I;j 1111111 1 1 ■I r Ji 1 1 1 i 1 1 ■ 1 1 1 l 1 1 1 1 ■ 1 1 1 1 1 1 1 1 I 1 | 11 i 1 ----r叮2/200MPa千斤顶超咼压油缸200Mpa系列油缸有弹簧、重力和油压复位三种•广泛应用于精密模具压机、核工厂、造船厂主机安装,螺旋桨拆卸以及工业钻石加工。
液压油缸:材质选用高强度合金钢,通过超高压液压泵输出的高压使油缸产生巨大的顶升力。
该系列产品可广泛适用于桥梁工程、重型机械、船舶工业、钢铁、电厂等领域。
液压油缸共有七大类产品:
1/ 70MPa 千斤顶 1) 薄型(PCS ):
*轻巧紧凑设计用于狭小工作空间
*防尘圈减少污染,延长液压缸使用寿命
*所有型号均含快速接头于防尘帽
*柱塞顶部的螺纹孔可用于安装倾斜其鞍座
*单作用,弹簧回缩
2)超薄型(PSM )
3) 薄型自锁液压油缸(DLP ):
*超薄油缸适合在紧凑的结构中应
用
*安全的螺母锁定设计适合机械负载支撑
*单作用,负载回程
*溢流孔兼有限制行程的功能 *特殊的复合材料镀层,用以增加抗腐蚀及减少磨擦,运动灵活,可承受额定载荷3%的偏载而不会产生挤压损伤
*所有型号均配有KS-70快速接头和防尘帽
4)双作用中空型液压油缸(PRH )
*溢流阀在过载时保护油缸免受损坏 *烤漆表面提高抗腐能力 *外环螺纹更易安装 *双作用可快速回程
*镀镍表面,浮动中心管延长产品寿命 *空心柱塞允许推力和拉力应用
*所有型号带KSN-70快速接头与防尘帽 *防尘圈减少污染,延长液压缸寿命
5)单作用中空型(PCH ):
*对于20吨以上的型号,使用镀镍的浮动中心管增加产品寿命 *烤漆表面耐腐蚀能力更强 *外环螺纹使安装方便
应用领域:建筑桥梁、重型机械等领域的顶升作业
6)双作用中空型(PCH )
*溢流阀在过载时保护油缸免受损坏 *烤漆表面提高抗腐能力 *外环螺纹更易安装 *双作用可快速回程
*镀镍表面,浮动中心管延长产品寿命 *空心柱塞允许推力和拉力应用 所有型号带
*CR-400快速
接头与防尘冒 防尘圈减少*污染,延长液压缸寿命
7)大吨位液压型(DLSG ):
特点:
*一体式档圈防止柱塞过度伸出
*烤漆表面提供更强的搞腐蚀能力
*独特的承载设计,可承受油缸承载能力10%的侧向载荷而不会损坏油缸*可互换,硬质沟槽鞍座为标准件
*所有型号都有标准的底部安装孔
*防尘圈减少污染,延长液压缸使用寿命单作用,负载回程
8)大吨位双作用液压(DLRG ):
*双作用,可推拉应用
*上腔安全阀可防止意外超压的危险
*特殊承载设计,可承受油缸承载能力10%的侧向载荷,而不受损坏 *防尘圈减少污染,延长液压油缸使用寿命 *烤漆表面提供更强的抗腐蚀能力 *所有型号都有标准的底部安装孔
9)自锁式(DLL):
*单作用,负载回缩
*螺母锁定使负载更安全
*特殊复合材料涂层使耐腐蚀能力更强,使操作摩擦力更小*可承受得偏载达液压油缸额定承载能力的5%
*溢流孔兼有限制行程的功能
*可互换的硬质沟槽鞍座为标准配置
*所有型号均包含KS—150快速接头与防尘帽
10)单作用铝制型(PAC):
*表面经过完全硬化处理,防止损坏,延长油
缸使用寿命
*50、100和150吨油缸配有把手
*挡圈防止柱塞过度伸长,并能承受油缸的
最大顶升力
*高强度回程弹簧使用油缸能够快速回程
11)双作用铝制型(PAR ):
*表面经过完全硬化处理,防止损坏,延长油缸使用寿命
50、100和150吨油缸配有把手20和30吨油缸可选配
*钢质底座和鞍座能防止承载时引起的损坏
*内置安全阀防止意外的超压
*双作用设计使油缸能快速回程,与油缸长度和系统压 力损失无关
12)双作用液压型(PR ):
特点:
*外环螺纹、柱塞螺纹和底部安装孔便于安装(对于大部分型号)
*烤漆表面使耐腐蚀能力更强
*内部安全阀防止意外过载
*所有型号均含KS-1500快速接头 *防尘圈减少污染,延长油缸使用寿命
13)单作用液压(RC)
*高强度合金钢经久耐用
*弹簧复位
*烤漆表面耐腐蚀能力强
*各种型号均包含快速接头与防尘
*防尘密封圈可减少污染,延长液压缸使用寿命
2/200MPa千斤顶超高压油缸
200Mpa 系列油缸有弹簧、重力和油压复位三种.广泛应用于精密模具压机、核工厂、造船厂主机安装,螺旋桨拆卸以及工业钻石加工。
当需要超大出力而空间又狭小时,200Mpa 系列油缸即可满足您的需要。
配套使用的手动泵装有安全阀而电动泵则装有安全阀和压力开关。
特别声明:传统上以为压力愈高液压执行机构不安全的因素愈高。
实际上200Mpa 系列的油缸全面的设计根本上不存在安全的隐患,尽可放心使用。
超高压超薄型油缸(USM)
超高压单作用油缸(URC)
超高压双作用油缸(URR )。
