C60细石混凝土配合比报告

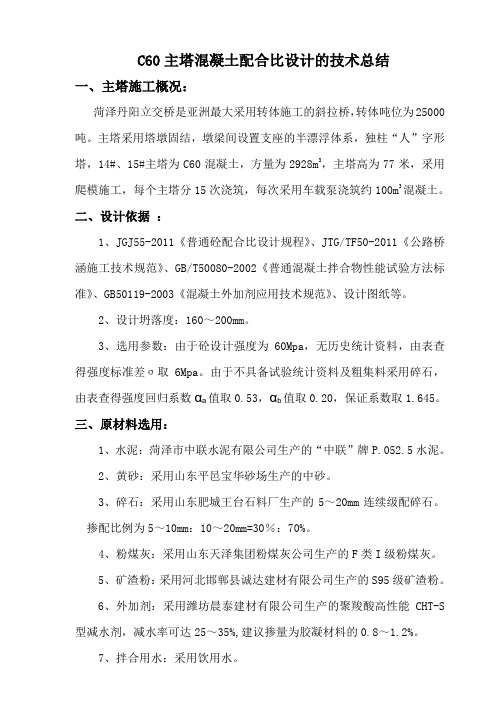

C60主塔混凝土配合比设计的技术总结一、主塔施工概况：菏泽丹阳立交桥是亚洲最大采用转体施工的斜拉桥，转体吨位为25000吨。

主塔采用塔墩固结，墩梁间设置支座的半漂浮体系，独柱“人”字形塔，14#、15#主塔为C60混凝土，方量为2928m3，主塔高为77米，采用爬模施工，每个主塔分15次浇筑，每次采用车载泵浇筑约100m3混凝土。

二、设计依据：1、JGJ55-2011《普通砼配合比设计规程》、JTG/TF50-2011《公路桥涵施工技术规范》、GB/T50080-2002《普通混凝土拌合物性能试验方法标准》、GB50119-2003《混凝土外加剂应用技术规范》、设计图纸等。

2、设计坍落度：160～200mm。

3、选用参数：由于砼设计强度为60Mpa，无历史统计资料，由表查得强度标准差σ取6Mpa。

由于不具备试验统计资料及粗集料采用碎石，由表查得强度回归系数αa值取0.53，αb值取0.20，保证系数取1.645。

三、原材料选用：1、水泥：菏泽市中联水泥有限公司生产的“中联”牌P.052.5水泥。

2、黄砂：采用山东平邑宝华砂场生产的中砂。

3、碎石：采用山东肥城王台石料厂生产的5～20mm连续级配碎石。

掺配比例为5～10mm：10～20mm=30％：70%。

4、粉煤灰：采用山东天泽集团粉煤灰公司生产的F类I级粉煤灰。

5、矿渣粉：采用河北邯郸县诚达建材有限公司生产的S95级矿渣粉。

6、外加剂：采用潍坊晨泰建材有限公司生产的聚羧酸高性能CHT-S 型减水剂，减水率可达25～35%,建议掺量为胶凝材料的0.8～1.2%。

7、拌合用水：采用饮用水。

四、原材料试验结果汇总见下表：五、砼试配强度计算（设计）：1、砼配制强度：f cu,0≥f cu,k+1.645σ=60+1.645×6=69.9Mpa，取σ=6 Mpa。

2、计算水胶比：W/B=（αa×f b）/（f cu，o+αa×αb×f b）=（0.53×52.5×1.10×0.90×1.00）/（69.9+0.53×0.20×52.5×1.10×0.90×1.00）=0.37（取水泥富余系数γc=1.10 r f=0.90 r s=1.00）为了使C60砼有良好的和易性,并保证强度，故我们取水胶比W/B=0.30。

c60混凝土配合比设计方案一、设计目标。

咱要搞出C60混凝土的配合比，这C60可算是混凝土里的“硬汉”了，强度要求那是相当高，所以在材料的选择和比例上可得精打细算。

二、原材料选择。

1. 水泥。

水泥就像是混凝土的“骨架核心”，咱得选个质量好的。

对于C60混凝土，一般会选择强度等级不低于52.5的硅酸盐水泥或者普通硅酸盐水泥。

这就好比组建一个超级战队，队长必须得够强。

而且水泥的安定性必须合格，不然就像队伍里有个不稳定的因素，随时可能出乱子。

2. 粗骨料。

粗骨料是混凝土里的“大石头兄弟”。

对于C60混凝土，粗骨料的最大粒径不宜过大，一般控制在20 25mm左右。

石头得质地坚硬、级配良好，就像选一群身材均匀、强壮有力的大汉。

如果粗骨料太粗或者级配不好，就像队伍里有几个特别不合群的大块头，会影响整个混凝土结构的稳定性和强度。

3. 细骨料。

细骨料呢，那就是填充在粗骨料之间的“小机灵鬼”。

咱们选用中砂比较合适，细度模数大概在2.6 3.0之间。

这细砂要干净，含泥量不能太高，要是含泥量高了，就像队伍里混进了一些拖后腿的小泥巴怪，会降低混凝土的强度。

4. 外加剂。

外加剂是混凝土的“魔法小助手”。

对于C60混凝土，高效减水剂是必不可少的。

它能减少混凝土里的用水量，提高混凝土的流动性，就像给混凝土注入了活力魔法，让它变得更加灵动，还能保证强度。

另外，有时候还可能会添加一些矿物掺合料，像粉煤灰或者矿渣粉，它们就像是辅助英雄，能改善混凝土的工作性和耐久性。

三、配合比计算。

1. 确定水胶比。

水胶比可是个关键的东西，就像混凝土这个大餐里水和胶水（水泥加矿物掺合料）的比例配方。

按照一些经验公式和试验数据，对于C60混凝土，水胶比一般在0.28 0.33之间。

水胶比越小，混凝土的强度越高，但是如果太小了，混凝土的工作性就会变得很差，就像做蛋糕时水放太少，面糊都搅不动了。

所以得找到一个合适的平衡点。

2. 确定用水量。

根据粗骨料的粒径、混凝土的坍落度要求等因素来确定用水量。

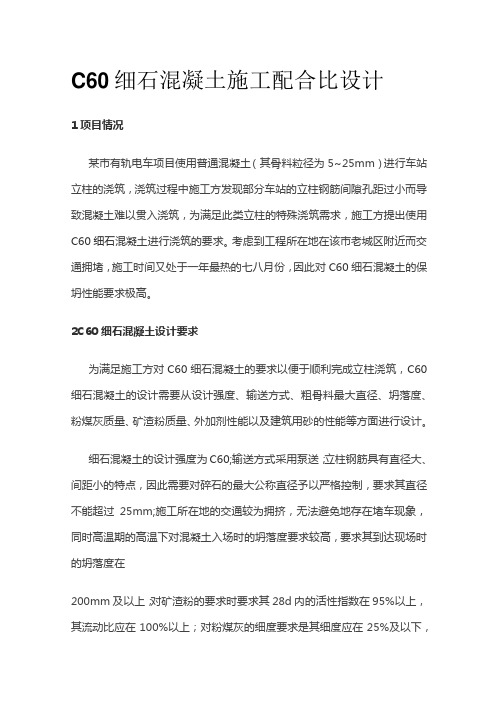

C60细石混凝土施工配合比设计1项目情况某市有轨电车项目使用普通混凝土（其骨料粒径为5~25mm）进行车站立柱的浇筑，浇筑过程中施工方发现部分车站的立柱钢筋间隙孔距过小而导致混凝土难以贯入浇筑，为满足此类立柱的特殊浇筑需求，施工方提出使用C60细石混凝土进行浇筑的要求。

考虑到工程所在地在该市老城区附近而交通拥堵，施工时间又处于一年最热的七八月份，因此对C60细石混凝土的保坍性能要求极高。

2C60细石混凝土设计要求为满足施工方对C60细石混凝土的要求以便于顺利完成立柱浇筑，C60细石混凝土的设计需要从设计强度、输送方式、粗骨料最大直径、坍落度、粉煤灰质量、矿渣粉质量、外加剂性能以及建筑用砂的性能等方面进行设计。

细石混凝土的设计强度为C60;输送方式采用泵送；立柱钢筋具有直径大、间距小的特点，因此需要对碎石的最大公称直径予以严格控制，要求其直径不能超过25mm;施工所在地的交通较为拥挤，无法避免地存在堵车现象，同时高温期的高温下对混凝土入场时的坍落度要求较高，要求其到达现场时的坍落度在200mm及以上；对矿渣粉的要求时要求其28d内的活性指数在95%以上，其流动比应在100%以上；对粉煤灰的细度要求是其细度应在25%及以下，其表面密度应控制在2.4-2.6g∕m3范围内；建筑用砂的细度模数应予以严格控制，应控制在2.7~3.0区间内，同时要求其氯离子含量控制在0∙06%以内以免氯离子含量过高而腐蚀钢筋，影响立柱结构功能。

3配合比设计3.1水泥的选取与性能指标C60细石混凝土的设计过程中，选取性能合适的水泥是其关键之一，考虑到选取P∙042.5普通硅酸盐水泥将导致配比中的水泥用量超过规范（行业规范标准JGJ/T281中的要求是最大胶凝材料使用上限为560kg/m3）要求，因此选取水泥时需要选取强度更高的P.042.5普通硅酸盐水泥。

当前市场上各厂家产的P.042.5普通硅酸盐水泥强度具有较大的波动区间，因此选取性价比高且具有较高强度稳定性的水泥厂就显得尤为重要，从价格、强度等方面进行大量比选后，最终决定选取华新水泥（阳新）有限公司生产的P.O52.5普通硅酸盐水泥，其性能指标见表I o3.2粗骨料粗骨料具有骨架的作用，粗骨料的级配与质地的好坏将对混凝土的施工以及强度均造成重要影响。

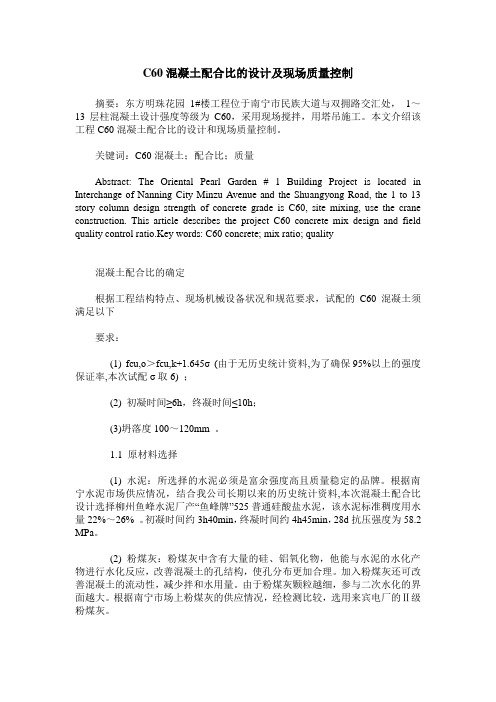

C60混凝土配合比的设计及现场质量控制摘要：东方明珠花园1#楼工程位于南宁市民族大道与双拥路交汇处，1～13层柱混凝土设计强度等级为C60，采用现场搅拌，用塔吊施工。

本文介绍该工程C60混凝土配合比的设计和现场质量控制。

关键词：C60混凝土；配合比；质量Abstract: The Oriental Pearl Garden # 1 Building Project is located in Interchange of Nanning City Minzu Avenue and the Shuangyong Road, the 1 to 13 story column design strength of concrete grade is C60, site mixing, use the crane construction. This article describes the project C60 concrete mix design and field quality control ratio.Key words: C60 concrete; mix ratio; quality混凝土配合比的确定根据工程结构特点、现场机械设备状况和规范要求，试配的C60混凝土须满足以下要求：(1) fcu,o＞fcu,k+1.645σ (由于无历史统计资料,为了确保95%以上的强度保证率,本次试配σ取6) ；(2) 初凝时间≥6h，终凝时间≤10h；(3)坍落度100～120mm 。

1.1 原材料选择(1) 水泥：所选择的水泥必须是富余强度高且质量稳定的品牌。

根据南宁水泥市场供应情况，结合我公司长期以来的历史统计资料,本次混凝土配合比设计选择柳州鱼峰水泥厂产“鱼峰牌”525普通硅酸盐水泥，该水泥标准稠度用水量22%～26% 。

初凝时间约3h40min，终凝时间约4h45min，28d抗压强度为58.2 MPa。

C60混凝土配合比设计书C60混凝土配合比设计书一、设计依据：1、JGJ55-2011《普通砼配合比设计规程》、JTG/TF50-2011《公路桥涵施工技术规范》、GB/T50080-2002《普通混凝土拌合物性能试验方法标准》、GB50119-2003《混凝土外加剂应用技术规范》、设计图纸等。

2、设计坍落度：160～200mm。

3、选用参数：由于砼设计强度为60Mpa，无历史统计资料，由表查得强度标准差σ取6Mpa。

由于不具备试验统计资料及粗集料采用碎石，由表查得强度回归系数αa值取0.53，αb值取0.20，保证系数取1.645。

4、C60混凝土用于主塔等。

二、选用原材料：1、水泥：菏泽市中联水泥有限公司生产的“中联”牌P.052.5水泥。

2、黄砂：采用山东平邑宝华砂场生产的中砂。

3、碎石：采用山东肥城王台石料厂生产的5～20mm连续级配碎石。

掺配比例为5～10mm：10～20mm=30％：70%。

4、粉煤灰：采用山东天泽集团粉煤灰公司生产的F类I级粉煤灰。

5、矿渣粉：采用河北邯郸县诚达建材有限公司生产的S95级矿渣粉。

6、外加剂：采用潍坊晨泰建材有限公司生产的聚羧酸高性能CHT-S 型减水剂，减水率可达25～35%,建议掺量为胶凝材料的0.8～1.2%。

7、拌合用水：采用饮用水。

三、原材料试验结果汇总见下表：原材料名称试验项目实测结果试验标准备注水泥（中联P.052.5）比表面积（m2/kg）378 ≮300/ 安定性（mm） 1.0 ≯5凝结时间（min）初凝：178min 不得早于45终凝：241min 不得迟于10h胶砂强度（3天）抗折：6.3 ≥4.0MPa抗压：33.5 ≥23.0MPa胶砂强度（28天）抗折：8.6 ≥7.0MPa抗压：56.4 ≥52.5MPa黄砂细度模数 2.8 2.3~3.0/ 含泥量（%） 2.5 ≤3.0泥块含量（%）0.4 ≤1.0碎石级配5~20mm 符合规范要求/ 压碎值（%）9.2 ≤20针片状（%） 4.8 ≤15含泥量（%）0.4 ≤1.0泥块含量（%）0.2 ≤0.5四、砼试配强度计算（设计）：1、砼配制强度：f cu,0≥f cu,k+1.645σ=60+1.645×6=69.9Mpa，取σ=6 Mpa。

C60混凝土配合比设计方案
一、材料的选用：
1、水泥选用P.O52.5硅酸盐水泥，II级粉煤灰，S75矿粉
2、人工中砂（中砂）、连续5~31.5mm碎石
3、缓凝高效减水剂。

4、自来水。

二、根椐中华人民共和国行业标准JGJ55-2011普通混凝土配合比设计规程设计：
1、配制强度f cu，O≥1.15f cu，k =1.15×60=69.0Mpa，取72；
2、水胶比W/B=0.30 （注：C60混凝土水胶比为0.28~0.34）
3、用水量W=168 kg/m3（外加剂掺量为3.0B%时减水率为23%，根据试验确定用水量为168kg/m3 ）
4、胶凝材料用量为：B=168÷0.30=560kg
煤灰F=560×0.10=56kg 、矿粉K=560×0.1= 56kg、
水泥C=B-F-K=560-56-56=448
5、砂率取38%βs= m so/（m go+ m so）×100%
6、根据质量法：m co + m fo + m go + m so + m wo = m cp（取2380kg/m3）
得出：水泥m co =448、煤灰m fo =56、矿粉m ko =56、碎石m go=1022 、人工砂m so =626、水m wo =168、外加剂A=16.8（实际计算重量为：
16.8×含固量24%=4kg）
3
经试配：7天抗压强度为61.9，达到设计强度的103%，28天抗压强度为72.3达到设计强度的120%。

安南高速公路第07合同段C60砼配合比设计一、设计原则安南高速公路第7合同段所用C60砼配合比，根据工程要求结构形式和施工条件，本着符合质量要求，经济合理，易于施工为原则进行设计。

二、设计依据（1）J GJ055-2000《普通配合比设计规程》（2）J TJ041-2000《公路桥涵施工技术规范》三、设计要求（1）C60砼（上部）。

（2）设计坍落度为75-90mm。

（3）砼强度保证率95%,标准差σ=6MPa。

（4）使用部位:梁板。

（5）混凝土由砼搅拌输送车运至现场。

四、原材料情况（1）水泥：河南省同力P.O 52.5水泥。

其技术指标见附件。

（2）黄砂：河北隆尧砂场，细度模数为2.90(青砂)；含泥量为1.3%；表观密度为2508Kg/m3；堆积密度为1678Kg/m3(见附件)。

（3）碎石：淇县鑫达石料厂，5-25mm连续级配;表观密度为2601Kg/m3；压碎值为8.6%；针片状为3.1%；含泥量为0.4%(见附件)。

（4）水：饮用水。

（5）外加剂：山西黄河化工有限公司生产的UNF-2A型高效减水剂，掺量1.2%减水率16%。

五、配合比设计（1）根据公式ƒc u•o=ƒc u•k+tσ——砼试配强度MP aƒc u•oƒc u——设计强度60MPa•kt—保证率系数，保证率为95%，t取1.645σ—标准差，取6MP a。

试配强度ƒc u•o=ƒc u•k+tσ=60+1.645×6=69.9MPa（2）水灰比W/C=A׃c e÷（ƒc u•o+A×B׃c e）=0.46×52.5×1.13÷(69.9+0.46×0.07×42.5×1.13)=0.38计算得基准水灰比比偏大,建议选用0.34砂率：根据经验和施工实际需要采用。

（3）当0.34水灰比时、砂率取33%。

（4）根据施工坍落度需要和骨料情况查得：0.33水灰比用水量取198×（1-0.16）=166Kg(加减水剂1.2%) （5）水泥用量计算得：488 Kg/m3用0.34水灰比水泥用量为488Kg/m3（6）采用假定质量法假定混凝土湿混凝土表观密度为2450 Kg/m30.34水灰比时：M so+M g o=2450-488-166=1796 Kg/m3M so=1796×0.33=593 Kg/m3M g o=1796-593=1203 Kg/m3M剂=488×1.2÷100=5.856 Kg/m30.34初步配合比：1.M c o:M so:M g o:M w o: M剂=488:593:1203:166:5.856以初步配合比为准，按水灰比增减0.01，砂率不变，用水量不变算出以下配合比：当W/C=0.33时，用水量为166 Kg/m3、砂率为33%。

主桥主梁用C60级混凝土配合比试配方案一、主梁混凝土施工概况主桥为独塔双索面悬浮体系斜拉桥，主跨为252米，边跨为175米。

主梁混凝土强度等级为C60。

主梁标准节段长6米，对称浇筑，每次浇筑量约230m3，混凝土方量较大。

工地拌和楼正常产量约30~40m3/小时,浇筑过程斜拉索索力调整时间需4~5小时，整个浇筑过程需14~16小时，浇筑时间较长。

主梁施工将经历冬、夏两季，浇筑混凝土时要受低、高温影响。

其次主梁节段具有浇筑面大，斜拉索锚固区钢筋间距小，浇筑过程中调索停顿时间长，泵送距离远等特点。

二、C60级混凝土试配目标第一、拌和物具有良好的和易性、大流动性、粘聚性、保水性、自密性等性能。

在保证质量的前提条件下，坍落度值设计到最大值230mm，以防止在高气温、远距离泵送条件下，拌和物温度较高，坍落度损失过大而出现混凝土假凝现象，也可减少因材料含水量不均匀造成拌制误差过大等不利因素。

第二、考虑到拌制误差、冬季低温影响降低混凝土强度等不利因素，配制的混凝土试件自然养护3天强度必须大于90%以上，以满足预应力混凝土施工需要，同时降低混凝土徐变量，保证张拉质量。

配制的混凝土28天抗压强度不低于70Mpa。

第三、配制的拌和物缓凝时间满足施工要求，根据浇筑量及拌和站生产能力混凝土浇筑为16~18小时。

缓凝时间不宜过长，会影响混凝土早期强度增长；也不宜过短，会影响混凝土质量。

第四、选用缓凝高效减水剂和掺合料改善混凝土各项性能，降低水化热，延缓水化热释放速度。

混凝土配合比设计满足抗渗混凝土配合比设计技术规范要求，提高混凝土抗裂性能。

第五、在保证混凝土拌和物良好工作度的前提条件下，最大可能地降低水胶比，以提高混凝土的强度，减小混凝土收缩变化，増强混凝土耐久性。

第六、混凝土弹性模量E h不低于3.65╳104MPa。

三、根据上述目标结合工地试验室C60级混凝土配合比试拌情况,采用双枪牌42.5R普通硅酸盐水泥、Ⅰ级粉煤灰、5~25碎石、细度模数大于2.6的中砂、RB高泵缓凝高效减水剂等材料作为C60级混凝土配合比试拌主要原材料。

C60预应力混凝土的配置摘要：通过工程实例，介绍预应力工程C60混凝土配合比设计，并提出相应的施工质量控制措施和注意事项。

关键词：预应力混凝土：C60混凝土：配合比设计;水胶比1工程概况工程总情况的介绍雅泸高速公路C12标段。

观音岩大渡河特大桥上部结构采用现浇预应力混凝土连续箱梁结构，采用变高度单箱三室截面，斜腹板。

顶板宽25.5米，顶板悬臂长度4.00米，跨中梁高3.00米，主墩顶梁高6.50米，梁底曲线按二次抛物线形变化。

中跨直线跨长58.00米，边跨直线长38.00米，顶板板厚28厘米，底板板厚由跨中28厘米至支点处85厘米，边腹板厚为60厘米，中腹板板厚为45厘米，悬臂板端部厚20厘米，根部板厚55厘米。

在支点和斜拉索锚固处设置横隔板，横隔板上设人空，中室和边室横隔板厚度分别为50厘米和30厘米，端横梁的厚度为150厘米。

主桥跨组合为110m+202m+110m预应力混凝土部分斜拉桥，斜拉索采用单索面双排索布置.桥长422米，混凝土强度为C60，共12741.9方。

主梁0号块长度为11米，悬臂施工标准节段长度分为3×3.50米和21×4米两种。

全桥共设3个合拢段，其长度均为 2.00米。

悬臂施工的节段最大重量为3107KN，边跨现浇段长度8.00米。

2.施工方案及要求2.1施工方案：在主墩顶塔设托架施工主梁0号块，1号块也可以采用托架施工。

悬浇段节段施工步骤为组拼挂篮，对称悬臂浇筑主梁节段，张拉预应力钢束，初张斜拉索，再移动挂篮，如此反复，直至合拢。

2.2施工要求：混凝土水平泵送200余米，竖直泵送80余米。

坍落度要求：180-220毫米。

混凝土缓凝12-18小时。

五天张拉，混凝土强度达设计强度的85%。

掺聚丙烯腈纤维。

3.原材料水泥：四川峨胜水泥股份有限公司生产P.O 42.5R。

各项指标见下表。

标稠用水量初凝时间（min）终凝时间（min）3d抗压强度（MPa）3d抗折强度（MPa）28d抗压强度（MPa）28d抗折强度（MPa）技术要求25.2 ≥45≤600≥22.0≥4.0≥42.5≥6.5实测值131 189 30.7 5.7 49.3 8.9粉煤灰：成都搏磊实业有限公司生产Ι级灰（F类）各项指标见下表细度（45µm方孔筛余）% 需水量比%烧失量%含水量%三氧化硫含量%游离CaO技术要求≤12.0 ≤95≤5.0≤1.0≤3.0/ 检验结果10.1 93 2.8 0.3 1.8 /硅灰：成都中亚特发展有限公司（型号;SiO2-94）各项指标见下表。
