目前，开关电源正朝着高频、高效、环保等方向发展。
与传统拓扑结构相比，三电平变换器由于具有开关管电压应力为输入直流电压的一半，适合输入电压较高的场合，输出电压谐波小等优点，从而备受关注。
此外，伴随着高频化发展，出现了软开关技术，并结合三电平产生了不同拓扑的DC/DC变换器。
传统ZVS半桥三电平DC/DC变换器轻载时滞后管难以实现ZVS，且开通损耗严重。
ZVZCS变换器消除了ZVS三电平变换器零状态时变压器初级环流，减小了初级通态损耗，同时改善了占空比丢失问题，近年来得到了广泛研究。
这里提出一种新型ZVZCS半桥三电平DC/DC变换器，其次级采用了一个简单的无源筘位网络，通过这个无源箝位网络实现了超前桥臂在一定负载范围内的ZVS和滞后桥臂的ZCS。
2 主电路工作原理图1为新型半桥三电平DC/DC变换器拓扑。
由图1可见，次级采用的无源箝位网络主要由箝位电容CA和二极管VDA1，VDA2，VDA3构成。
变压器次级中心抽头通过VDA1连接到CA，将次级电压箝位在一个较低的水平。
Cs1，Cs2为等值的输入分压电容，VDc1，VDc2为箝位二极管，Css为飞跨电容，Llk为变压器漏感，n为变比，VDR1～VDR4为整流二极管，Lf，Cf分别为滤波电感、电容，Uin，Uo 为输入、输出直流电压。
采用移相PWM控制策略，工作波形如图2所示。
为简化分析，作如下假设：电路各器件均为理想元件；Lf足够大，其电流不变；将Cf看作恒压源。
变换器在半个稳态开关周期内有9个工作模态，分析如下：新周期开始前超前管VS1导通，负载电流通过整流二极管续流，a，b间电压、次级电压、初级电流分别为uab，urec，ip，此时uab=urec= 0，ip=0.模态1（t1～t2） t1时刻，滞后管VS2导通，新周期开始。
由于ip=0，VS2此时ZCS开通。
uab=Uin/2，ip线性增加。
由于ip仍小于负载电流Io折算到初级的值Io/n，VDR1～VDR4全部导通，urec为零，说明该模态中次级存在占空比丢失现象。

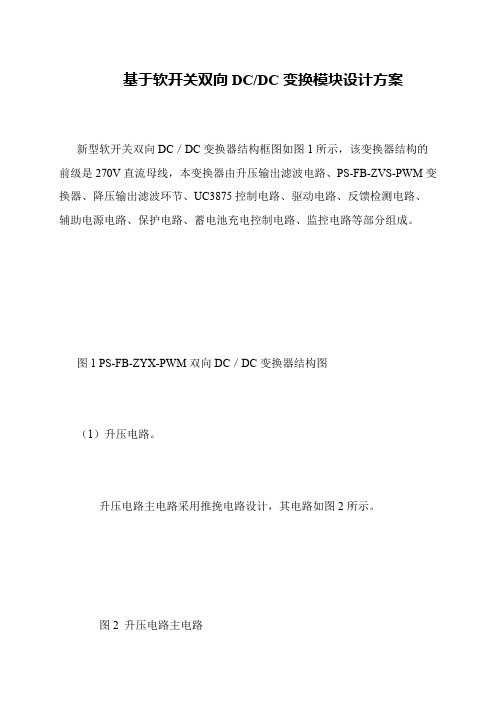

软开关双向DCDC变换器的研究一、本文概述随着电力电子技术的快速发展，DC/DC变换器在各种电源管理系统中扮演着越来越重要的角色。
特别是在电动车、可再生能源系统、数据中心以及航空航天等领域，DC/DC变换器的性能优化和效率提升成为了研究的热点。
传统的DC/DC变换器在开关切换过程中存在较大的开关损耗和电磁干扰，影响了其整体效率和稳定性。
因此，研究和开发新型的DC/DC变换器技术，特别是具有软开关特性的双向DC/DC变换器，对于提高电源系统的效率和可靠性具有重要的理论价值和实际应用意义。
本文旨在深入研究软开关双向DC/DC变换器的基本原理、拓扑结构、控制策略及其在实际应用中的性能表现。
文章首先介绍了DC/DC变换器的基本概念和分类，分析了传统DC/DC变换器存在的问题和挑战。
然后，重点阐述了软开关技术的原理及其在双向DC/DC变换器中的应用，包括软开关的实现方式、拓扑结构的选择以及相应的控制策略。
本文还将对软开关双向DC/DC变换器的性能评估方法进行探讨，包括效率、稳定性、动态响应等指标的分析和比较。
本文将通过仿真和实验验证，对所研究的软开关双向DC/DC变换器的性能进行验证和评估。
通过对比分析不同拓扑结构和控制策略下的实验结果，为软开关双向DC/DC变换器的优化设计和实际应用提供有益的参考和指导。
本文的研究成果将为电力电子技术的发展和电源系统的性能提升提供新的思路和解决方案。

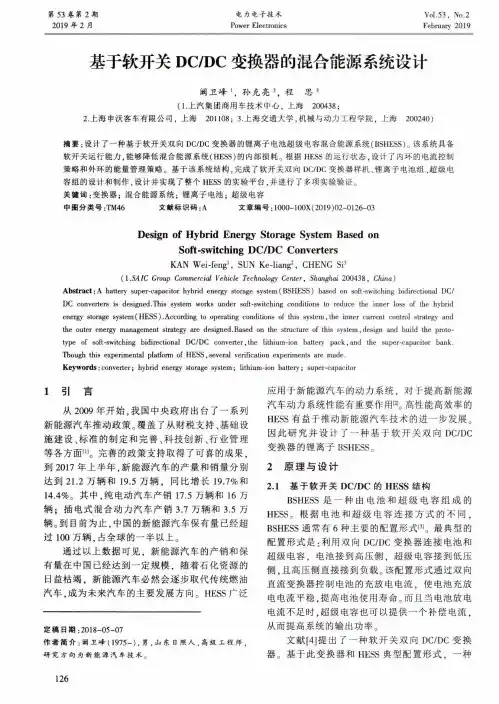

二、软开关双向DCDC变换器的基本原理软开关双向DC-DC变换器是一种新型的电力转换装置，它结合了软开关技术和双向DC-DC变换器的优点，旨在提高转换效率、减小开关损耗和降低电磁干扰。
其基本原理主要涉及到软开关技术的运用以及双向DC-DC变换器的工作模式。
软开关技术通过在开关管电压或电流波形上引入零电压或零电流区间，实现了开关管的零电压开通（ZVT）或零电流关断（ZCS），从而极大地减小了开关损耗。
在软开关双向DC-DC变换器中，通过采用谐振电路、辅助开关或变压器等元件，实现了开关管的软开通和软关断，从而提高了变换器的效率。
基于软开关技术的DC/DC功率变换器的设计O 引言基于软开关技术的全桥DC／DC变换器在高频、大功率的直流变换领域，有着广泛的应用前景，它提高了系统的效率，增大了装置的功率密度。
本文设计的变换器现正应用于电子模拟功率负载中，该负载系统要求能有效实现能量回馈电网，且直流高压>540V，低压直流为48~60V，因此，为升压变换。
限于篇幅，本文仅对DC／DC变换器的设计进行讨论，该变换器利用高频变压器的原边漏感、功率MOSFET并联外接的电容实现零电压开关，该方案简单、高效、易实现。
采用改进型移相控制器UC3879为控制核心，对变换器实现恒流输入控制，文中给出了实用的控制电路和主要参数的设计方法。
试验结果证明系统性能优良、效率高、功率密度大。
1 基本原理1.1 DC／DC变换器的电路原理图1所示的是DC／DC功率变换器的电路原理图，功率开关管S1~S4及内部集成的二极管组成全桥开关变换器，S1及S3组成超前桥臂，S2及S4组成滞后桥臂，S1~S4在寄生电容、外接电容C1~C4和变压器漏感的作用F谐振，实现零电压开关。
其中C7为隔直电容，可有效地防止高频变压器的直流偏磁。
低压直流侧滤波电容为C5、C6、L1为共模电感。
实时检测的输入侧电流值同指令电流值比较，得到的误差信号经过PI环节输出，由改进型移相控制器U C3879组成的控制系统实时生成变换器的触发脉冲；系统实行恒流控制，便于在不同负载情况下考核被测试的直流电源组，同时，也利于根据试验考核系统的功率等级，实现多个相同电子模拟负载模块的并联。
经过实验测试，DC／DC功率变换器工作在软开关状态下，输出高压直流为560V时，高频变压器副边电压的峰值高达1000V。
考虑在工程应用中，系统应该有足够的储备裕量，以利于长时间可靠、安全的运行，整流部分由两个完全相同的整流桥串联构成。
1.2 控制策略对于全桥变换器的控制通常有双极性控制方式、有限双极性控制方式和移相控制方式。

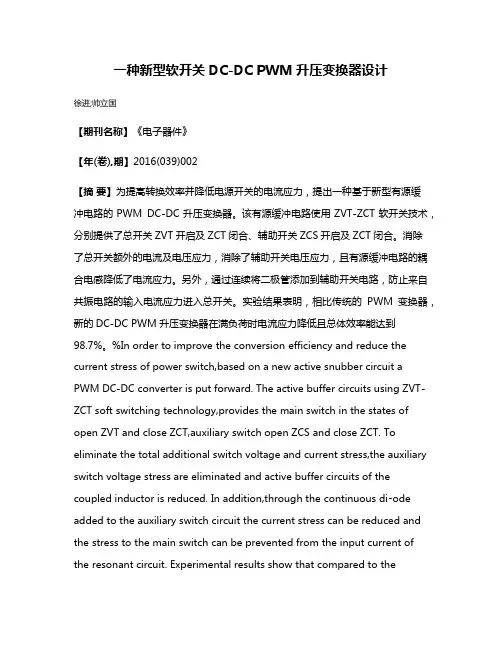

一种新型软开关DC-DC PWM升压变换器设计徐进;帅立国【期刊名称】《电子器件》【年(卷),期】2016(039)002【摘要】为提高转换效率并降低电源开关的电流应力，提出一种基于新型有源缓冲电路的PWM DC-DC升压变换器。
该有源缓冲电路使用ZVT-ZCT软开关技术，分别提供了总开关ZVT开启及ZCT闭合、辅助开关ZCS开启及ZCT闭合。
消除了总开关额外的电流及电压应力，消除了辅助开关电压应力，且有源缓冲电路的耦合电感降低了电流应力。
另外，通过连续将二极管添加到辅助开关电路，防止来自共振电路的输入电流应力进入总开关。
实验结果表明，相比传统的PWM变换器，新的DC-DC PWM升压变换器在满负荷时电流应力降低且总体效率能达到98.7%。
%In order to improve the conversion efficiency and reduce the current stress of power switch,based on a new active snubber circuit a PWM DC-DC converter is put forward. The active buffer circuits using ZVT-ZCT soft switching technology,provides the main switch in the states of open ZVT and close ZCT,auxiliary switch open ZCS and close ZCT. To eliminate the total additional switch voltage and current stress,the auxiliary switch voltage stress are eliminated and active buffer circuits of the coupled inductor is reduced. In addition,through the continuous di⁃ode added to the auxiliary switch circuit the current stress can be reduced and the stress to the main switch can be prevented from the input current of the resonant circuit. Experimental results show that compared to thetraditional PWM converters,the current stress of the new PWM DC-DC boost converter in full load is reduced and the overall efficiency can reach 98.7%.【总页数】8页(P312-319)【作者】徐进;帅立国【作者单位】苏州经贸职业技术学院SOC研发中心，江苏苏州215009; 东南大学机械工程学院，南京210096;东南大学机械工程学院，南京210096【正文语种】中文【中图分类】TM76;TP27【相关文献】1.一种新型软开关双单元DC-DC变换器 [J], 陈丽敏;史立生2.一种新的PWM软开关DC-DC变换器 [J], 马艳玲;石艳丽;董建彬3.一种高性能DC-DC升压变换器的设计 [J], 余华;邹雪城;陈朝阳4.高性能PWM型DC-DC升压变换器研究 [J], 余华;邹雪城;陈朝阳5.新型半桥高频软开关PWM DC-DC气保逆变焊机 [J], 佘致廷;陈文科;潘岱灿;彭永进因版权原因，仅展示原文概要，查看原文内容请购买。
专利名称：一种基于软开关的DC-DC变换器专利类型：发明专利
发明人：孙磊,张武,郭鑫
申请号：CN202011181644.7
申请日：20201029
公开号：CN114430231A
公开日：
20220503
专利内容由知识产权出版社提供
摘要：本发明涉及一种基于软开关的DC‑DC变换器，属于DC‑DC变换器技术领域，解决了现有技术难以同时保证高增益、结构简单、稳定性好、效率高的问题。
该变换器包括控制芯片、变压器、开关管Q1、Q2，二极管D1～D3，电容器C2～C3、C01～C02；其中，变压器原边绕组正极与外部能源电池正极连接，并通过C2与Q2的漏极连接，其负极分别与Q2的源极、Q1的漏极、C3一端连接；C3另一端经D3分别与外部能源电池负极、Q1的源极连接；Q1、Q2的栅极分别与控制芯片连接；并且变压器副边绕组负极经D1与C01一端连接，其正极分别与C01另一端、C02一端、D2阴极连接；C01一端作为变换器输出端正极；D2阳极与Q2的漏极连接；电容C02另一端接C3另一端，并作为DC‑DC变换器输出端负极。
申请人：北京机械设备研究所
地址：100854 北京市海淀区永定路50号(北京市142信箱208分箱)
国籍：CN
代理机构：北京天达知识产权代理事务所(普通合伙)
代理人：窦艳鹏
更多信息请下载全文后查看。

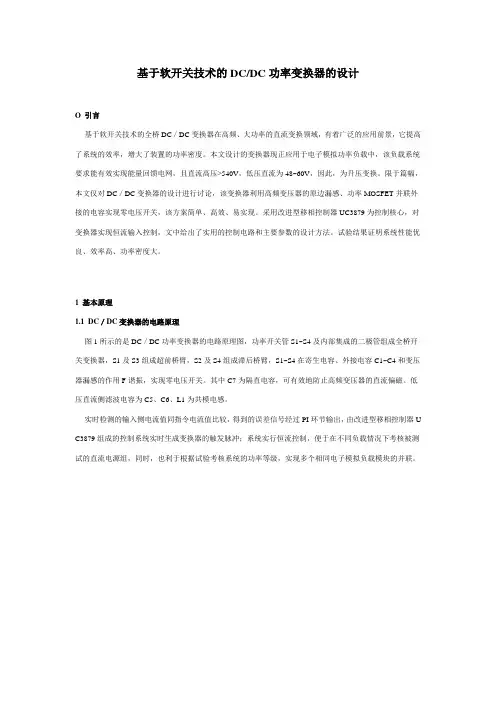

基于软开关技术的DC/DC功率变换器的设计
