ANSYS是一种广泛应用于工程领域的仿真软件，它提供了多物理场耦合分析的能力，用于模拟和解决多个物理现象相互作用的问题。
以下是ANSYS多物理场耦合技术和方法的一些常见应用：1. 结构-热耦合（Thermo-Structural Coupling）：这种耦合方法用于分析结构在热载荷下的变形和应力响应。
它可以考虑热传导、热辐射、温度梯度等对结构性能的影响，并通过结构和热传导方程之间的相互作用来解决这些问题。
2. 结构-电磁耦合（Electromagnetic-Structural Coupling）：这种耦合方法用于研究结构在电磁场作用下的响应。
它可以考虑电磁场的电流、磁场、电磁感应等对结构的影响，并通过结构和电磁场方程之间的相互作用来解决这些问题。
3. 流体-结构耦合（Fluid-Structure Interaction, FSI）：这种耦合方法用于模拟流体和结构之间的相互作用。
它可以考虑流体力学中的压力、速度、湍流、流体-固体界面等对结构的影响，以及结构对流体的阻力、振动等反馈作用。
4. 流体-热耦合（Fluid-Thermal Coupling）：这种耦合方法用于模拟流体和热传导之间的相互作用。
它可以考虑流体在流动过程中的热对流、辐射等对热传导的影响，以及热传导对流体温度分布的影响。
5. 电磁-热耦合（Electromagnetic-Thermal Coupling）：这种耦合方法用于模拟电磁场和热传导之间的相互作用。
它可以考虑电磁能量的吸收、热产生和热扩散等对系统温度分布的影响，以及温度对电磁特性的影响。
以上只是ANSYS多物理场耦合技术和方法的一些例子，实际中还有其他类型的耦合分析，如声-结构耦合、声-流体耦合等。
通过使用这些耦合技术和方法，工程师可以更准确地模拟和分析不同物理场之间的相互作用，从而更好地优化设计和解决实际问题。

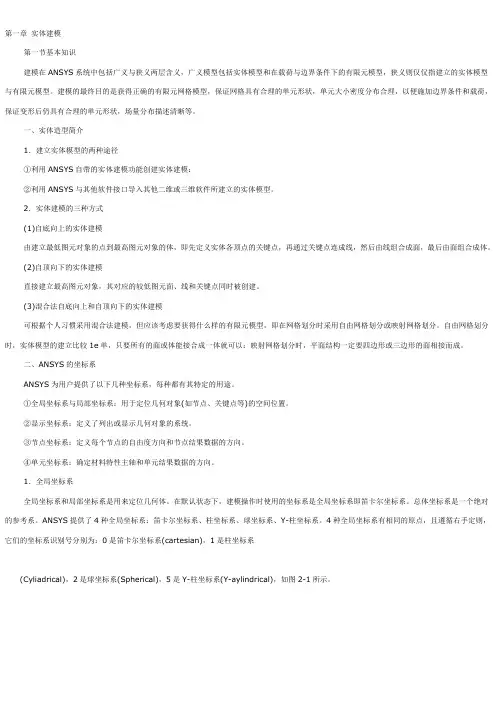

第一章实体建模第一节基本知识建模在ANSYS系统中包括广义与狭义两层含义，广义模型包括实体模型和在载荷与边界条件下的有限元模型，狭义则仅仅指建立的实体模型与有限元模型。
建模的最终目的是获得正确的有限元网格模型，保证网格具有合理的单元形状，单元大小密度分布合理，以便施加边界条件和载荷，保证变形后仍具有合理的单元形状，场量分布描述清晰等。
一、实体造型简介1．建立实体模型的两种途径①利用ANSYS自带的实体建模功能创建实体建模：②利用ANSYS与其他软件接口导入其他二维或三维软件所建立的实体模型。
2．实体建模的三种方式(1)自底向上的实体建模由建立最低图元对象的点到最高图元对象的体，即先定义实体各顶点的关键点，再通过关键点连成线，然后由线组合成面，最后由面组合成体。
(2)自顶向下的实体建模直接建立最高图元对象，其对应的较低图元面、线和关键点同时被创建。
(3)混合法自底向上和自顶向下的实体建模可根据个人习惯采用混合法建模，但应该考虑要获得什么样的有限元模型，即在网格划分时采用自由网格划分或映射网格划分。
自由网格划分时，实体模型的建立比较1e单，只要所有的面或体能接合成一体就可以：映射网格划分时，平面结构一定要四边形或三边形的面相接而成。
二、ANSYS的坐标系ANSYS为用户提供了以下几种坐标系，每种都有其特定的用途。
①全局坐标系与局部坐标系：用于定位几何对象(如节点、关键点等)的空间位置。
②显示坐标系：定义了列出或显示几何对象的系统。
③节点坐标系：定义每个节点的自由度方向和节点结果数据的方向。
④单元坐标系：确定材料特性主轴和单元结果数据的方向。
1．全局坐标系全局坐标系和局部坐标系是用来定位几何体。
在默认状态下，建模操作时使用的坐标系是全局坐标系即笛卡尔坐标系。
总体坐标系是一个绝对的参考系。
ANSYS提供了4种全局坐标系：笛卡尔坐标系、柱坐标系、球坐标系、Y-柱坐标系。
4种全局坐标系有相同的原点，且遵循右手定则，它们的坐标系识别号分别为：0是笛卡尔坐标系(cartesian)，1是柱坐标系(Cyliadrical)，2是球坐标系(Spherical)，5是Y-柱坐标系(Y-aylindrical)，如图2-1所示。
ansys maxwell+workbench 2021 电机多物理场耦合1. 引言1.1 概述本文旨在介绍ANSYS Maxwell+Workbench 2021在电机多物理场耦合方面的应用。
随着现代电力技术的迅猛发展，电机在各个领域中扮演着重要角色。
然而，电机设计与优化面临着许多复杂的问题，包括电磁场、结构和热场等多种物理场的相互影响。
因此，通过使用ANSYS Maxwell+Workbench工具来实现电机多物理场耦合模拟是一种有效的方法。
1.2 文章结构本文将分为五个部分进行阐述。
首先，在引言部分进行概述，并介绍文章结构。
第二部分将简要介绍ANSYS Maxwell+Workbench 2021工具的基本背景和功能特点。
接下来的第三部分将解析电机多物理场耦合的概念和原理，以便读者更好地了解该主题。
第四部分将重点介绍ANSYS Maxwell+Workbench在电机多物理场耦合中的应用，包括Maxwell在电磁场建模中的应用以及Workbench 在结构和热场建模中的应用，并通过实例讲解详细说明其使用方法。
最后，在第五部分对实验结果进行总结与分析，并展望该领域未来的发展趋势和应用前景。
1.3 目的本文的目的是向读者介绍ANSYS Maxwell+Workbench 2021工具在电机多物理场耦合中的应用。
通过了解该工具的基本背景、功能特点以及原理，读者能够更好地了解电机设计优化过程中多物理场相互耦合的问题，并学习如何使用ANSYS Maxwell+Workbench进行模拟和分析。
希望该文章能为电机设计和优化提供一定的指导，并对相关领域的研究人员和工程师有所帮助。
2. ANSYS Maxwell+Workbench 2021简介：2.1 ANSYS Maxwell简介：ANSYS Maxwell是一款电磁场仿真软件，旨在帮助工程师和设计师将电磁设计与虚拟原型建模相结合。
它提供了广泛的功能和工具，用于建模、分析和优化各种设备和系统中的电磁场问题。
目前在工程领域中常用的数值模拟方法有有限单元法、边界元法、有限差分法等，其中以有限单元法的应用和影响最广。
有限单元法是一种连续结构离散化数值计算方法，通过对连续体划分单元，用单元和节点组成有限未知量的近似离散系统去逼近无限未知量的真实连续系统[1]。
有限单元法具有适应性强、计算精度高、计算格式规范统一等诸多优点，已经广泛应用到土木工程、机械工程、航空航天、核工程、海洋工程、生物医学等诸多领域中。
早在18世纪末，欧拉就用与现代有限元相似的方法求解了轴力杆的平衡问题。
随着计算机技术的快速发展，有限元数值模拟技术日益成熟。
AN -SYS 软件是美国ANSYS 公司出品的集结构、流体、电场、磁场、声场等多领域分析于一体的大型通用有限元分析软件，能与多数计算机辅助设计软件（如Pro/Engineer ，CATIA ，AutoCAD 等）接口，实现数据的共享和交换[2]。
基于ANSYS 软件的有限元分析，将有限元分析和计算机图形学结合在一起，不仅能够为各种工程问题提供可靠的有限元分析结果，而且可以显示构件的变形图和应力云图等可视化结果，还可以观察到试验中无法观察到的发生在结构内部的一些物理现象，例如弹体在不均匀介质侵彻过程中的受力与偏转等。
1ANSYS 软件介绍1.1发展历程20世纪60年代，SWANSON J 博士任职于美国西屋公司，因工作需要为某个核子反应火箭应力分析编写了STASYS 有限元分析程序；1969年，SWANSON J 博士离开美国西屋公司创立了SASI 公司，并推出了ANSYS 软件；1970年前后推出的ANSYS 软件2.0版本仅支持定格输入模式；1979年前后推出的ANSYS 软件3.0版本可以在VAX-11/780计算机上使用，由定格输入模式升级为指令模式，并可以在屏幕显示图形，有简单的前处理器PREP7；1984年推出的ANSYS 软件4.0版本可以在个人计算机（PC ）上使用，采用指令互动模式，是ANSYS 软件在PC 上运行的第一版；1993年推出的ANSYS 软件5.0版本采用Motif 格式的图形界面，整合了以有限单元法为基础的CFD 程序———FLO -TRAN ；1994年推出了ANSYS 软件5.1版本，FLOTRAN 已经完全整合成ANSYS 软件的一部分，同年SASI 公司被TA Associates 并购，ANSYS 公司正式成立；1996年推出了ANSYS 软件5.3版本，开始支持LS-DYNA ；2001年推出了ANSYS 软件6.0版本，对Sparse 求解模块进行了升级，不仅加快了求解速度，而且减小了对内存空间的需求；基于ANSYS 软件的有限元分析朱旭，霍龙，景延会，张扬收稿日期：2018-04-30;修回日期：2018-06-01作者简介：朱旭（1995-），男，河南周口人，在读本科，主要从事数值模拟研究，E-mail ：709759396@ 。
ANSYSapdl命令流笔记16-------耦合场分析基础耦合场分析概述前⾔耦合场分析，也称为多物理场分析，分析不同的物理场的相互作⽤以解决⼀个全局性的⼯程问题。
例如，当⼀个场分析的输⼊依赖于从另⼀个分析的结果，那么分析就会被耦合。
耦合⽅式有：单向耦合：前⼀个分析的结果作为载荷施加给下⼀个分析，⽽下⼀个分析的结果不会影响前⼀个场的分析结果。
例如，在热应⼒问题中，温度场会在结构场中引⼊热应变，但是结构应变通常不会影响温度分布。
因此，⽆需在两个现场解决⽅案之间进⾏迭代。
双向耦合：两个物理场的结果会相互影响。
例如，⾮线性材料的感应加热中，谐波电磁分析计算出焦⽿热，该热在瞬态热分析中⽤于随时间变化的温度解，⽽温度的变化会反过来影响电磁场材料属性的变化，从⽽改变电磁分析结果。
⼀、耦合场分析类型1.直接耦合场分析直接⽅法通常只包含⼀个分析，它使⽤⼀个包含所有必需⾃由度的耦合单元类型，通过计算包含所需物理量的单元矩阵或单元载荷向量的⽅式进⾏耦合。
具有直接耦合功能的单元有：SOLID5 ---------3-D 耦合场实体单元 (电磁矩阵的推导，耦合效应)PLANE13---------⼆维耦合场实体单元 (电磁矩阵的推导，耦合效应)FLUID29 ---------⼆维声学流体 单元(声学矩阵的推导)FLUID30 ---------3-D 8 节点声学流体单元 (声学矩阵的推导)LINK68------------热电耦合杆单元SOLID98----------四⾯体耦合场实体单元 (电磁矩阵的推导，耦合效应)FLUID116---------热流体耦合管单元CIRCU124--------电路单元TRANS126-------机电转换器单元(电容计算，耦合机电⽅法)SHELL157--------热电耦合壳单元FLUID220---------3-D 20 节点声学流体单元FLUID221---------3-D 10 节点声学流体单元PLANE222--------⼆维 4 节点耦合场实体单元PLANE223--------⼆维 8 节点耦合场实体单元SOLID226---------3-D 20 节点耦合场实体单元SOLID227---------3-D 10 节点耦合场实体单元PLANE233--------⼆维 8 节点电磁耦合单元(电磁矩阵的推导，电磁场评估)SOLID236--------3-D 20 节点电磁耦合单元(电磁矩阵的推导，电磁场评估)SOLID237--------3-D 10 节点电磁耦合单元(电磁矩阵的推导，电磁场评估)优点：1.允许解决通常的有限元⽆法解决的问题。
有限元分析软件ANSYS简介1、ANSYS程序自身有着较为强大三维建模能力，仅靠ANSYS的GUI(图形界面)就可建立各种复杂的几何模型;此外，ANSYS还提供较为灵活的图形接口及数据接口。
因而，利用这些功能，可以实现不同分析软件之间的模型转换。
“上海二十一世纪中心大厦”整体分析曾经由日本某公司采用美国ETABS软件计算，利用他们已经建好的模型，读入ANSYS并运行之，可得到计算结果，从而节省较多的工作量。
2、ANSYS功能(1)结构分析静力分析 - 用于静态载荷. 可以考虑结构的线性及非线性行为，例如: 大变形、大应变、应力刚化、接触、塑性、超弹及蠕变等.模态分析 - 计算线性结构的自振频率及振形. 谱分析是模态分析的扩展，用于计算由于随机振动引起的结构应力和应变 (也叫作响应谱或 PSD).谐响应分析 - 确定线性结构对随时间按正弦曲线变化的载荷的响应.瞬态动力学分析 - 确定结构对随时间任意变化的载荷的响应. 可以考虑与静力分析相同的结构非线性行为.特征屈曲分析 - 用于计算线性屈曲载荷并确定屈曲模态形状. (结合瞬态动力学分析可以实现非线性屈曲分析.)专项分析: 断裂分析, 复合材料分析，疲劳分析用于模拟非常大的变形，惯性力占支配地位，并考虑所有的非线性行为.它的显式方程求解冲击、碰撞、快速成型等问题，是目前求解这类问题最有效的方法. (2)ANSYS热分析热分析之后往往进行结构分析,计算由于热膨胀或收缩不均匀引起的应力. ANSYS功能:相变 (熔化及凝固), 内热源 (例如电阻发热等)三种热传递方式 (热传导、热对流、热辐射)(3)ANSYS电磁分析磁场分析中考虑的物理量是磁通量密度、磁场密度、磁力、磁力矩、阻抗、电感、涡流、能耗及磁通量泄漏等.静磁场分析 - 计算直流电(DC)或永磁体产生的磁场.交变磁场分析 - 计算由于交流电(AC)产生的磁场.瞬态磁场分析- 计算随时间随机变化的电流或外界引起的磁场电场分析用于计算电阻或电容系统的电场. 典型的物理量有电流密度、电荷密度、电场及电阻热等。

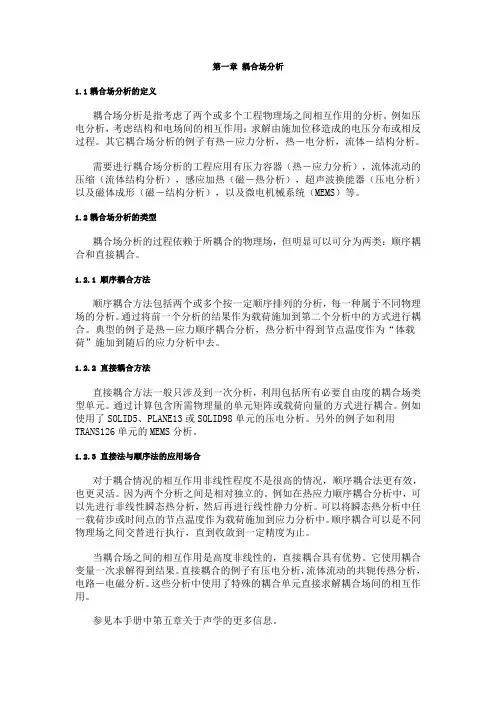

第一章耦合场分析1.1耦合场分析的定义耦合场分析是指考虑了两个或多个工程物理场之间相互作用的分析。
例如压电分析，考虑结构和电场间的相互作用：求解由施加位移造成的电压分布或相反过程。
其它耦合场分析的例子有热－应力分析，热－电分析，流体－结构分析。
需要进行耦合场分析的工程应用有压力容器（热－应力分析），流体流动的压缩（流体结构分析），感应加热（磁－热分析），超声波换能器（压电分析）以及磁体成形（磁－结构分析），以及微电机械系统（MEMS）等。
1.2耦合场分析的类型耦合场分析的过程依赖于所耦合的物理场，但明显可以可分为两类：顺序耦合和直接耦合。
1.2.1 顺序耦合方法顺序耦合方法包括两个或多个按一定顺序排列的分析，每一种属于不同物理场的分析。
通过将前一个分析的结果作为载荷施加到第二个分析中的方式进行耦合。
典型的例子是热－应力顺序耦合分析，热分析中得到节点温度作为“体载荷”施加到随后的应力分析中去。
1.2.2 直接耦合方法直接耦合方法一般只涉及到一次分析，利用包括所有必要自由度的耦合场类型单元。
通过计算包含所需物理量的单元矩阵或载荷向量的方式进行耦合。
例如使用了SOLID5、PLANE13或SOLID98单元的压电分析。
另外的例子如利用TRANS126单元的MEMS分析。
1.2.3 直接法与顺序法的应用场合对于耦合情况的相互作用非线性程度不是很高的情况，顺序耦合法更有效，也更灵活。
因为两个分析之间是相对独立的。
例如在热应力顺序耦合分析中，可以先进行非线性瞬态热分析，然后再进行线性静力分析。
可以将瞬态热分析中任一载荷步或时间点的节点温度作为载荷施加到应力分析中。
顺序耦合可以是不同物理场之间交替进行执行，直到收敛到一定精度为止。
当耦合场之间的相互作用是高度非线性的，直接耦合具有优势。
它使用耦合变量一次求解得到结果。
直接耦合的例子有压电分析，流体流动的共轭传热分析，电路－电磁分析。
这些分析中使用了特殊的耦合单元直接求解耦合场间的相互作用。
