圆柱墩施工工艺修

圆柱墩身施工方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (3)二、施工准备 (4)2.1 材料准备 (5)2.2 施工设备 (6)2.3 劳动力组织 (7)三、圆柱墩身施工工艺 (8)3.1 地基处理 (9)3.2 墩身钢筋绑扎 (11)3.3 基础模板安装 (12)3.4 混凝土浇筑 (13)3.5 墩身养护 (14)3.6 墩身质量检测 (15)四、圆柱墩身施工注意事项 (16)4.1 安全措施 (17)4.2 质量保证措施 (18)4.3 环境保护措施 (19)五、施工进度计划与资源配置 (20)5.1 施工进度计划 (22)5.2 人力资源配置 (22)5.3 物资供应计划 (24)六、施工风险管理与应急预案 (25)6.1 施工风险识别与评估 (26)6.2 风险应对措施 (27)6.3 应急预案 (28)七、施工效果评价与总结 (30)7.1 施工效果评价 (31)7.2 施工总结 (32)一、前言随着现代建筑事业的蓬勃发展，高层建筑越来越多，结构形式也越来越多样化。

框架结构因其具有较好的抗震性能而被广泛应用于各类建筑中。

而圆柱墩作为框架结构中的重要支撑构件，其施工质量直接影响到整个建筑的安全和稳定性。

圆柱墩身作为连接上下柱的过渡段，需要承受来自各个方向的荷载。

在施工过程中，必须严格控制施工质量，确保圆柱墩身的强度、刚度和稳定性满足设计要求。

还需要注重施工安全，保障施工人员的生命财产安全。

为了提高圆柱墩身的施工质量和效率，本文将结合具体工程实例，详细阐述圆柱墩身施工方案。

该方案包括材料选择、模板制作与安装、混凝土浇筑与养护、质量检测与验收等环节，旨在为类似工程提供有益的参考和借鉴。

我们将从圆柱墩身的施工准备、施工方法、质量控制等方面进行深入探讨，以期为实现高效、安全的圆柱墩身施工提供有力支持。

1.1 编制依据本施工方案是根据《中华人民共和国建筑法》、《建筑工程质量管理条例》、《建筑工程施工组织设计规范》等相关法律法规和标准，结合项目的实际需求，以及我公司对圆柱墩身施工的经验和技术要求，制定而成。

圆柱墩施工方案一、项目背景在建筑工程中，圆柱墩（亦称为支柱或立柱）通常用于支撑桥梁、高架桥、大型建筑物等结构的承重部分。

圆柱墩的施工需要经过详细规划和合理安排，以确保施工质量和进度。

二、施工准备在开始圆柱墩的施工前，需要进行以下准备工作：1. 设计规划根据工程设计图纸和要求，确定圆柱墩的尺寸、材料和施工方法。

2. 地基处理清理工作区域，并将地基进行必要的平整和加固处理。

3. 材料和设备准备准备施工所需的钢筋、混凝土、模板、拖车、起重机等材料和设备。

4. 安全措施制定和执行施工期间的安全措施计划，确保工人和设备的安全。

三、施工步骤圆柱墩的施工一般包括以下步骤：1. 模板搭建根据设计图纸要求，搭建适合圆柱墩尺寸的模板，确保模板的稳固和符合要求。

2. 钢筋加工和安装根据设计要求，进行钢筋的切割、焊接和加工，并按照设计图纸要求的位置和数量，将钢筋固定在模板内。

3. 砼浇筑在模板和钢筋就绪后，进行混凝土的浇筑。

在浇筑过程中，需注意控制混凝土的流动性和温度，以确保混凝土的均匀性和强度。

4. 养护混凝土凝结后，进行养护工作。

包括覆盖保湿层、定期喷水等措施，以保持混凝土的湿润和养护期的要求。

5. 拆模混凝土达到一定强度后，可以进行拆模工作。

拆除模板并清理工作区域。

6. 补强处理根据设计需求，对圆柱墩进行必要的补强处理，如表面防水、防火等。

四、质量控制在圆柱墩施工过程中，需加强质量控制，确保施工质量符合设计要求。

常见的控制措施包括：•对模板、钢筋和混凝土等材料进行质量检查；•控制混凝土配合比，确保强度和流动性；•检测混凝土浇注过程中的温度和湿度；•检查施工过程中的安全措施是否到位；•进行养护期间的检查和维护。

五、施工组织圆柱墩施工需要合理组织各个施工环节和人员，确保施工顺利进行。

常见的组织措施包括：•制定详细的施工计划和进度安排；•指定专责人员负责施工的组织和协调工作；•合理安排施工人员和设备，确保施工效率和质量；•进行施工过程中的沟通和协调，及时解决问题。

墩柱施工方法及主要技术措施由于圆柱墩身高度大多在15～36m之间，墩柱较高，从安全、质量多方面考虑我合同段墩柱施工采用定制圆柱钢模拼装工艺。

具体方法如下：1、凿毛：圆柱墩身施工前，凿除地系梁与墩身结合部位表层砂浆，并冲洗干净，校正连接钢筋。

2、钢筋制作、安装：墩柱钢筋笼提前在钢筋场分节制作，现场组装，一次性吊装。

安装前，仔细对地系梁中预埋钢筋进行校正和除锈处理（地系梁施工前）。

钢筋笼吊装就位后，采用搭接焊焊接成型，钢筋笼上口缆风绳拉紧固定。

钢筋笼安装完成后，报监理工程师检查验收，合格后方可进行下道工序。

3、测量放样：根据全线测量控制网，确定桥位控制三角网基点桩和高程控制水准点桩，再采用全站仪在已完成的地系梁顶面，精确测量放出圆柱墩身的平面位置。

4、脚手架搭设：脚手架采用Ø48×2.8mm钢管搭设，所用钢管和扣件必须符合国家标准，严禁采用严重锈蚀、弯曲变形或有裂纹的钢管及脆裂、变形、滑丝的扣件。

施工前清除组架范围内的杂物，平整场地，做好排水处理，脚手架立杆的底脚应垂直稳放在砼垫块或砼硬化地基上，并设纵、横向钢管采用对接接长，用对接扣件锁紧，并确保立杆同横杆、斜杆的连接接头锁紧。

所搭设的脚手架在满足刚度、强度和稳定性要求的情况下尽量方便施工操作。

使用过程中应定期对脚手架进行检查，严禁乱堆乱放，应及时清理各层堆积的杂物。

5、柱模拼装：圆柱墩身模板由专业厂家加工而成，采用定型钢模板，模板由厚6mm的钢板卷制而成，分两个半圆形结构加工，每节高度为1～1.5m，螺栓连接，吊车逐节拼装。

为提高混凝土的外观质量，模板在现场试拼装，清除铁锈，用手持电砂轮将错台打平。

模板每次安装前必须用电动钢丝刷打磨表面锈迹，达到光滑、明亮无污垢后，刷脱模剂，拼缝处贴双面胶带。

已经涂抹脱模剂的模板应尽快使用，长时间没使用的模板应清洗后重新涂刷脱模剂。

拼装注意事项：①首节柱模应按放的模板线仔细拼装，校正垂直度，底部模板空隙处用钢板或砂浆找平。

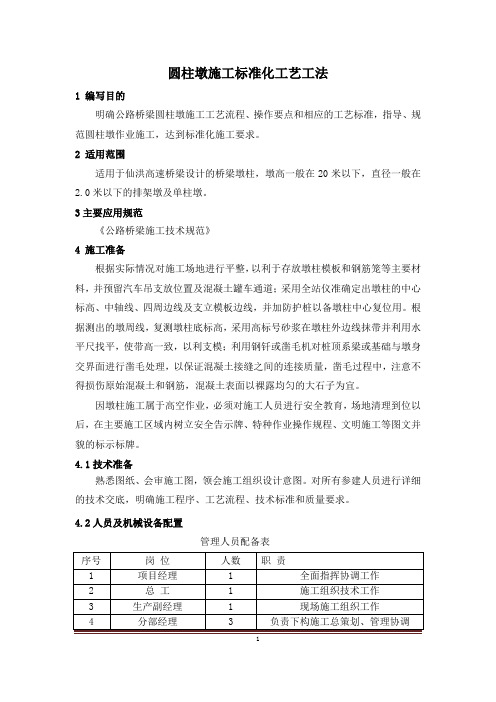

圆柱墩施工标准化工艺工法1 编写目的明确公路桥梁圆柱墩施工工艺流程、操作要点和相应的工艺标准，指导、规范圆柱墩作业施工，达到标准化施工要求。

2 适用范围适用于仙洪高速桥梁设计的桥梁墩柱，墩高一般在20米以下，直径一般在2.0米以下的排架墩及单柱墩。

3主要应用规范《公路桥梁施工技术规范》4 施工准备根据实际情况对施工场地进行平整，以利于存放墩柱模板和钢筋笼等主要材料，并预留汽车吊支放位置及混凝土罐车通道；采用全站仪准确定出墩柱的中心标高、中轴线、四周边线及支立模板边线，并加防护桩以备墩柱中心复位用。

根据测出的墩周线，复测墩柱底标高，采用高标号砂浆在墩柱外边线抹带并利用水平尺找平，使带高一致，以利支模；利用钢钎或凿毛机对桩顶系梁或基础与墩身交界面进行凿毛处理，以保证混凝土接缝之间的连接质量，凿毛过程中，注意不得损伤原始混凝土和钢筋，混凝土表面以裸露均匀的大石子为宜。

因墩柱施工属于高空作业，必须对施工人员进行安全教育，场地清理到位以后，在主要施工区域内树立安全告示牌、特种作业操作规程、文明施工等图文并貌的标示标牌。

4.1技术准备熟悉图纸、会审施工图，领会施工组织设计意图。

对所有参建人员进行详细的技术交底，明确施工程序、工艺流程、技术标准和质量要求。

4.2人员及机械设备配置管理人员配备表序号岗位人数职责1 项目经理 1 全面指挥协调工作2 总工 1 施工组织技术工作3 生产副经理 1 现场施工组织工作4 分部经理 3 负责下构施工总策划、管理协调5 分部技术负责人 3 现场技术管理6 工程部长 1 负责下构施工质量控制7 实验室主任 1 负责试验工作8 安全总监 1 负责下构施工安全管理、保障工作9 专职安全员15 负责下构具体安全工作10 材料员 3 负责下构材料进场工作11 技术员30 负责下构具体技术工作12 试验员15 负责下构试验工作13 测量员10 负责测量工作立柱施工人员配置一览表序号劳动力类型（工种）单位数量备注1 钢筋工人802 电工人103 电焊工人304 混凝土工人705 模板工人506 木工人404.3施工设备准备按照下构施工要求，抽调性能好的机械设备进场，并进行机械设备的检查、验证、维修、保养，保证正常施工作业。

圆柱墩施工技术圆柱墩施工技术一、介绍圆柱墩施工技术是一种常用于建筑和土木工程中的结构支撑技术。

它通过在地面上或水下建立圆柱形的支撑墩，来分散和承受结构的重量和荷载。

它在各种工程项目中广泛使用，例如桥梁、隧道、码头等。

二、施工前准备1. 确定施工位置和要求：在施工前，需要确定墩的位置和要求，包括高度、直径、数量等。

2. 地质勘察：进行地质勘察，了解土地地质情况，以确定墩的支撑能力和稳定性。

3. 设计施工方案：根据地质勘察结果和工程要求，设计施工方案，包括施工方法、使用的材料等。

三、施工材料1. 混凝土：用于建立墩的主体结构，需要具备足够的强度和耐久性。

2. 钢筋：用于增强混凝土的承载能力。

3. 塑料薄膜：用于包裹混凝土，以防止水分蒸发和碳化。

四、施工步骤1. 地面准备：清理施工区域，确保地基平整。

2. 基础施工：挖掘墩的基础坑，根据设计要求制作基础底板，并进行加固和防水处理。

3. 模板搭设：根据墩的直径和高度，搭设合适的模板，用于浇筑混凝土。

4. 钢筋绑扎：根据设计要求，在模板内配置好钢筋骨架，以增强墩的承载能力。

5. 混凝土浇筑：将预先调配好的混凝土倒入模板内，并采取振捣和充实处理，确保混凝土的均匀和密实。

6. 养护：浇筑完成后，对混凝土进行适当的养护，保持水分和温度，以确保混凝土的强度和耐久性。

7. 模板拆除：在混凝土达到设计强度后，拆除模板，并进行施工检查和验收。

五、安全注意事项1. 施工现场要设置明显的警示标识，保证施工环境的安全。

2. 施工人员要佩戴个人防护用具，如安全帽、安全鞋等。

3. 严禁在施工现场上吸烟、明火作业，确保施工现场的防火安全。

4. 设立防护栏杆，防止人员和设备坠落。

5. 检查施工设备和工具的安全性，确保正常运行。

六、本文档所涉及附件：1. 设计图纸2. 土壤勘察报告3. 施工方案4. 材料清单5. 安全巡检记录七、本文档所涉及的法律名词及注释：1. 土木工程：指利用土木材料和工程技术来设计、建造和维护各种土木结构的科学和技术。

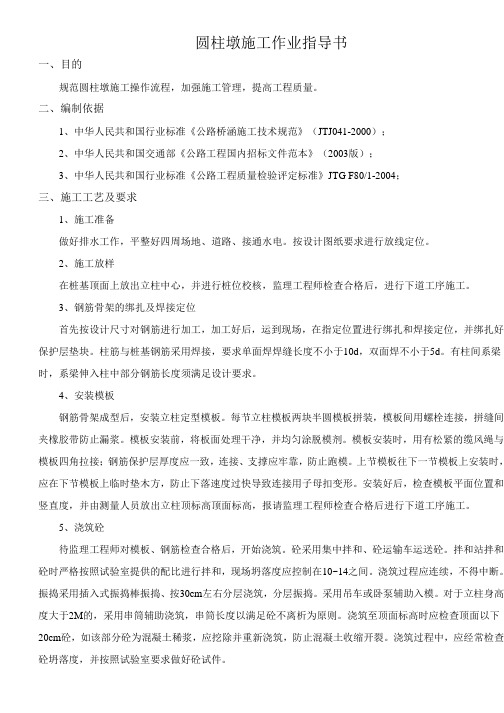

圆柱墩施工作业指导书一、目的规范圆柱墩施工操作流程，加强施工管理，提高工程质量。

二、编制依据1、中华人民共和国行业标准《公路桥涵施工技术规范》（JTJ041-2000）；2、中华人民共和国交通部《公路工程国内招标文件范本》（2003版）；3、中华人民共和国行业标准《公路工程质量检验评定标准》JTG F80/1-2004；三、施工工艺及要求1、施工准备做好排水工作，平整好四周场地、道路、接通水电。

按设计图纸要求进行放线定位。

2、施工放样在桩基顶面上放出立柱中心，并进行桩位校核，监理工程师检查合格后，进行下道工序施工。

3、钢筋骨架的绑扎及焊接定位首先按设计尺寸对钢筋进行加工，加工好后，运到现场，在指定位置进行绑扎和焊接定位，并绑扎好保护层垫块。

柱筋与桩基钢筋采用焊接，要求单面焊焊缝长度不小于10d，双面焊不小于5d。

有柱间系梁时，系梁伸入柱中部分钢筋长度须满足设计要求。

4、安装模板钢筋骨架成型后，安装立柱定型模板。

每节立柱模板两块半圆模板拼装，模板间用螺栓连接，拼缝间夹橡胶带防止漏浆。

模板安装前，将板面处理干净，并均匀涂脱模剂。

模板安装时，用有松紧的缆风绳与模板四角拉接；钢筋保护层厚度应一致，连接、支撑应牢靠，防止跑模。

上节模板往下一节模板上安装时，应在下节模板上临时垫木方，防止下落速度过快导致连接用子母扣变形。

安装好后，检查模板平面位置和竖直度，并由测量人员放出立柱顶标高顶面标高，报请监理工程师检查合格后进行下道工序施工。

5、浇筑砼待监理工程师对模板、钢筋检查合格后，开始浇筑。

砼采用集中拌和、砼运输车运送砼。

拌和站拌和砼时严格按照试验室提供的配比进行拌和，现场坍落度应控制在10~14之间。

浇筑过程应连续，不得中断。

振捣采用插入式振捣棒振捣、按30cm左右分层浇筑，分层振捣。

采用吊车或卧泵辅助入模。

对于立柱身高度大于2M的，采用串筒辅助浇筑，串筒长度以满足砼不离析为原则。

浇筑至顶面标高时应检查顶面以下20cm砼，如该部分砼为混凝土稀浆，应挖除并重新浇筑，防止混凝土收缩开裂。

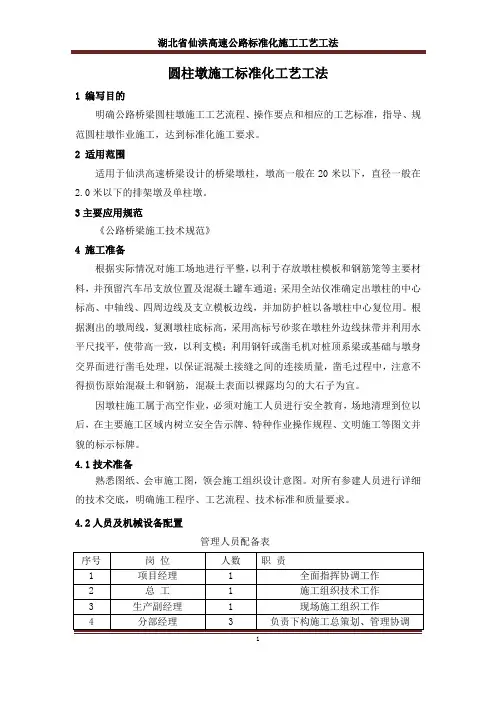

湖北省仙洪高速公路标准化施工工艺工法圆柱墩施工标准化工艺工法1 编写目的明确公路桥梁圆柱墩施工工艺流程、操作要点和相应的工艺标准，指导、规范圆柱墩作业施工，达到标准化施工要求。

2 适用范围适用于仙洪高速桥梁设计的桥梁墩柱，墩高一般在20米以下，直径一般在2.0米以下的排架墩及单柱墩。

3主要应用规范《公路桥梁施工技术规范》4 施工准备根据实际情况对施工场地进行平整，以利于存放墩柱模板和钢筋笼等主要材料，并预留汽车吊支放位置及混凝土罐车通道；采用全站仪准确定出墩柱的中心标高、中轴线、四周边线及支立模板边线，并加防护桩以备墩柱中心复位用。

根据测出的墩周线，复测墩柱底标高，采用高标号砂浆在墩柱外边线抹带并利用水平尺找平，使带高一致，以利支模；利用钢钎或凿毛机对桩顶系梁或基础与墩身交界面进行凿毛处理，以保证混凝土接缝之间的连接质量，凿毛过程中，注意不得损伤原始混凝土和钢筋，混凝土表面以裸露均匀的大石子为宜。

因墩柱施工属于高空作业，必须对施工人员进行安全教育，场地清理到位以后，在主要施工区域内树立安全告示牌、特种作业操作规程、文明施工等图文并貌的标示标牌。

4.1技术准备熟悉图纸、会审施工图，领会施工组织设计意图。

对所有参建人员进行详细的技术交底，明确施工程序、工艺流程、技术标准和质量要求。

4.2人员及机械设备配置管理人员配备表序号岗位人数职责1 项目经理 1 全面指挥协调工作2 总工 1 施工组织技术工作3 生产副经理 1 现场施工组织工作4 分部经理 3 负责下构施工总策划、管理协调15 分部技术负责人 3 现场技术管理6 工程部长 1 负责下构施工质量控制7 实验室主任 1 负责试验工作8 安全总监 1 负责下构施工安全管理、保障工作9 专职安全员15 负责下构具体安全工作10 材料员 3 负责下构材料进场工作11 技术员30 负责下构具体技术工作12 试验员15 负责下构试验工作13 测量员10 负责测量工作立柱施工人员配置一览表序号劳动力类型（工种）单位数量备注1 钢筋工人802 电工人103 电焊工人304 混凝土工人705 模板工人506 木工人404.3施工设备准备按照下构施工要求，抽调性能好的机械设备进场，并进行机械设备的检查、验证、维修、保养，保证正常施工作业。

圆柱墩施工工艺流程图
圆柱墩施工程序流程图
文字说明
①立模板之前用全站仪进行精确的定位并弹出十字线，认真测量标高；独立柱墩施工时，随时观测墩帽悬臂端的竖向位移，随时加以校正；高墩施工时，严格控制墩顶的偏心，随时进行墩顶位移的观测、记录、以便加以校正。

②模板与支架具有足够的刚度、强度和稳定性。

组装过程中采用吊车吊装就位，高墩模板采用工作平台上的小型设备吊装，人工拼装，接缝严密不漏浆。

③脚手架不与模板相连接，防止模板移位。

④按设计要求进行钢筋绑扎，模板和钢筋笼之间垫好垫块，保证钢筋的保护层厚度。

⑤钢筋绑扎和模板组装完毕后，再一次检查中心线，校对模板顶端尺寸、标高。

检查其稳定性，检查钢筋或预埋件的位置是否正确及模板接缝情况。

⑥组装和拆除模板时轻放，禁止从高空直接下抛。

拆完后分类码放，及时维修刷油，减少钢模变形。

⑦砼浇筑时，分层连续浇筑，分层厚度满足要求；泵送砼前，先泵送一部分水泥砂浆，以润滑管道，泵送时连续输出砼，且不产生气泡，当混凝土强度达到要求后拆模，并进行洒水养护或塑料布养护，养护时间不少于7天。

圆柱墩施工方案圆柱墩施工方案一、方案概述圆柱墩是建筑和桥梁工程中常见的一种结构形式，其承载能力强、稳定性好，被广泛应用于各类建筑物和桥梁的基础支撑和传力。

本方案介绍圆柱墩的施工步骤和注意事项，确保工程质量和安全。

二、施工步骤1. 地基处理：根据设计要求，对地基进行开挖和整平，严格控制地基的水平度和坚实度，并清理地表杂物。

2. 基础施工：在地基上进行基础施工，包括制模板、浇筑混凝土和布置钢筋等。

模板应根据设计要求和图纸进行搭建，确保圆柱墩的几何形状和尺寸准确无误。

混凝土的配合比应根据设计要求进行调整，并进行充分的拌和，确保混凝土质量。

钢筋布置应符合设计要求，并进行绑扎牢固。

3. 柱身浇筑：在基础完成后，可以对圆柱墩的柱身进行浇筑。

根据设计要求，选择合适的浇筑方式和工具，确保混凝土均匀分布，并使用振动器进行震实，以排除混凝土中的气泡。

4. 端部处理：圆柱墩的端部通常需要进行修整和处理，以满足设计要求和装饰要求。

可以使用抹灰、打磨等方法，使圆柱墩更加美观、整洁。

5. 检验和验收：圆柱墩施工完成后，应对其进行检验和验收。

检验包括测量圆柱墩的尺寸、距离和垂直度，并进行必要的修正和调整。

验收应根据设计要求和规范进行，确保圆柱墩的质量达到要求。

三、施工注意事项1. 安全第一：在施工过程中，要严格遵守相关安全规定和操作规程，确保施工人员的人身安全和财产安全。

2. 施工计划：制定合理的施工计划，预先安排好各项工作的时间和顺序，确保施工进度和质量。

3. 材料选择：选择优质的混凝土原材料和钢筋材料，确保施工质量和工程安全。

4. 现场管理：加强施工现场管理，对施工人员进行必要的培训，保证施工设备和工具的使用正常和安全。

5. 质量控制：建立健全的质量控制体系，进行施工过程中的自检、互检和专项检查，确保圆柱墩的质量符合要求。

6. 环保节能：在施工过程中，注意减少对环境的污染，合理利用资源，降低能耗。

以上就是圆柱墩施工方案的详细介绍，通过合理的施工步骤和注意事项，可以确保圆柱墩的施工质量和工程安全，为建筑物和桥梁提供稳定的基础支撑和传力。

圆柱施工方案一、工程概况广东大唐国际潮州发电有限责任公司干煤棚工程土建基础及主体结构工程，圆柱墩身有φ1.8m、φ1.6m、两种，其中φ1.8m圆柱墩身为1.6m直径圆柱外套施工10cm耐热混凝土，圆柱墩身最大墩高为29m，最小墩高为28.8m。

二、施工组织、工地试验、测量1、施工组织根据工程特点和工期要求，实行项目经理部、施工工区、专业施工队三级管理，圆柱施工圆柱施工队负责完成。

施工队配置专职队长、施工技术员和现场调度员。

施工队机械设备、工具、机具和专业技术工种配置自成系统，独立施工，但不排除应有的协助和调配。

在取得圆柱墩身开工指令后，首先施工21号墩身下部16m，以后每次施工前一个墩身上部和下一个墩身下部，施工队同期施工两个圆柱墩身，充分利用圆柱墩身可平行作业特点，提高工时利用率，缩短工期，加快进度。

2、工地试验此工程试验工作以外委试验室为主导，现场技术人员为辅开展试验检测工作。

试验室配备各种试验设备和计量器具，满足工程实验的需要。

现场工地设专职试验人员负责各种试件的制作、取样和送检工作。

3、工地测量现场技术人员负责施工全过程的控制测量和圆柱墩身位置的定位，并负责测量工作的组织、检查、复核及测量资料收集和整理。

三、施工工艺圆柱墩身施工前，凿除承台与墩身结合部位表层砂浆，并冲洗干净，定出墩身位置，整修好连接钢筋。

1、施工放样首先根据全线测量控制网，确定整体控制三角网基点桩和高程控制水准点桩，再采用全站仪在已完成的承台顶面，精确测量放出圆柱墩身的平面位置。

墩身开工前通过桩中心点引出四个控制点，施工过程中利用控制点通过引线和卷尺对墩身位置进行校核，吊垂线检测墩身中心，辅缆风绳校正。

2、脚手架搭设脚手架采用Φ48×3.5 mm钢管搭设，所用钢管和扣件必须符合国家标准，严禁采用严重锈蚀、弯曲变形或有裂纹的钢管及脆裂、变形、滑丝的扣件。

施工前清除组架范围内的杂物，平整场地，做好排水处理，脚手架立杆的底脚应垂直稳放在砼垫块或砼硬化地基上，并设纵、横向扫地杆，搭设脚手架时竖向钢管水平间距按1m设置，水平钢管的竖向间距按1.5m设置，各竖向钢管采用对接接长，用对接扣件锁紧，并确保立杆同横杆、斜杆的连接接头锁紧。
