汽车底盘构造总结

汽车底盘结构与原理详解汽车底盘作为汽车的重要组成部分，承担着支撑车身、传递动力、减震缓冲等多种功能。

底盘的结构设计直接影响着车辆的行驶性能、安全性以及舒适性。

本文将详细介绍汽车底盘的结构与原理，帮助读者更好地了解汽车底盘的重要性。

一、底盘结构1. 车架：车架是底盘的主体框架，由车架梁、扭力箱等组成。

车架起着承受车身荷载、保护发动机和车内乘员的作用。

现代汽车多采用焊接车架或模块化车架设计，结构更加坚固耐用。

2. 悬挂系统：悬挂系统包括悬挂弹簧、减震器、悬臂等组件，主要作用是支撑车身、减震缓冲。

不同类型车辆采用不同的悬挂系统，如独立悬挂、扭力梁悬挂等，以满足不同的行驶需求。

3. 制动系统：制动系统包括刹车盘、刹车片、制动液等部件，用于控制车辆的速度和停车。

制动系统设计合理直接关系到车辆的行车安全，因此制动系统是底盘中最为重要的部分之一。

4. 转向系统：转向系统包括转向机构、转向齿轮、转向节等部件，用于控制车辆的转向方向。

转向系统设计灵活准确直接关系到车辆的操控性能，因此转向系统在底盘结构中扮演着重要的角色。

5. 传动系统：传动系统包括变速箱、传动轴、差速器等组件，用于传递发动机的动力到车辆的车轮上。

传动系统设计合理会提高汽车的加速性能和燃油经济性，因此传动系统也是底盘中不可或缺的部分。

二、底盘原理1. 重心设计：底盘结构设计时需要考虑车辆的重心位置，合理的重心设计可以提高车辆的稳定性和操控性能。

一般来说，低重心的车辆在转弯时更加稳定，能够减少侧翻的风险。

2. 刚度平衡：底盘的各个部件在设计时需要考虑其刚度平衡，以保持车辆在行驶过程中的稳定性和舒适性。

过硬或过软的底盘结构都会影响车辆的行驶性能，因此刚度平衡是设计底盘时需要注意的关键点。

3. 减震效果：底盘的减震效果直接影响车辆的舒适性和操控性能。

良好的减震系统可以有效减少车辆在不平路面上的颠簸感，提高乘坐舒适度，并且能够保持车辆在高速行驶时的稳定性。

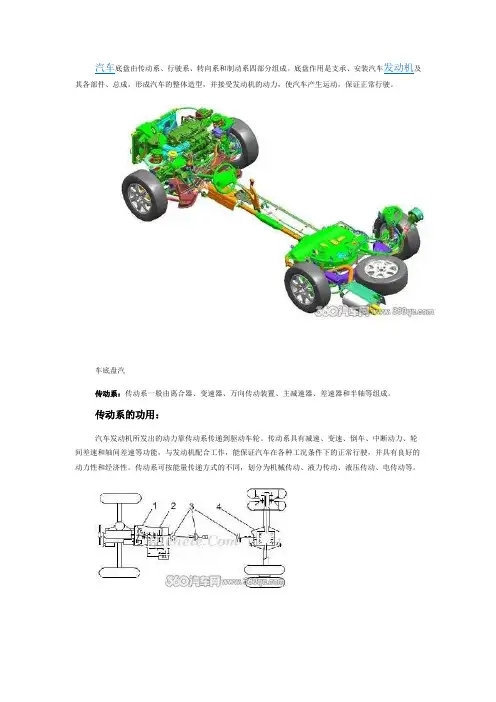

汽车底盘由传动系、行驶系、转向系和制动系四部分组成。

底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。

车底盘汽传动系：传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。

传动系的功用：汽车发动机所发出的动力靠传动系传递到驱动车轮。

传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。

传动系可按能量传递方式的不同，划分为机械传动、液力传动、液压传动、电传动等。

1-离合器2-变速器3-万向节4-驱动桥5-差速器行驶系：行驶系由汽车的车架、车桥、车轮和悬架等组成。

汽车的车架、车桥、车轮和悬架等组成了行驶系，行驶系的功用是：1、接受传动系的动力，通过驱动轮与路面的作用产生牵引力，使汽车正常行驶；2、承受汽车的总重量和地面的反力；3、缓和不平路面对车身造成的冲击，衰减汽车行驶中的振动，保持行驶的平顺性；4、与转向系配合，保证汽车操纵稳定性。

转向系：用来改变或保持汽车行驶或倒退方向的一系列装置称为汽车转向系统。

汽车转向系统的功能就是按照驾驶员的意愿控制汽车的行驶方向。

汽车转向系统对汽车的行驶安全至关重要，因此汽车转向系统的零件都称为保安件。

汽车转向系统和制动系统都是汽车安全必须要重视的两个系统。

l.转向盘2.安全转向轴3.转向节4.转向轮5.转向节臂6.转向横拉杆7.转向减振器8.机械转向器(1) 转向操纵机构主要由转向盘、转向轴、转向管柱等组成。

(2) 转向器将转向盘的转动变为转向摇臂的摆动或齿条轴的直线往复运动，并对转向操纵力进行放大的机构。

转向器一般固定在汽车车架或车身上，转向操纵力通过转向器后一般还会改变传动方向。

(3) 转向传动机构将转向器输出的力和运动传给车轮(转向节)，并使左右车轮按一定关系进行偏转的机构。

汽车转向系统分为两大类：机械转向系统和动力转向系统。

汽车底盘构造汽车底盘是汽车最基本的结构部件之一，它直接影响着整车的操控、驾驶稳定性以及乘坐舒适度。

底盘是车身的骨架，既支撑着车载各种装置，又保护了车上人员的安全。

正是车身底盘的特殊构造使得车辆能够在路面上行驶、变向以及行驶到不同的路况环境下，仍然保持着稳定，因此汽车底盘结构对于整车性能和车身成本有着不可忽视的重要作用。

一、车身底盘的构造车身底盘通常由车桥、车轮、减震器、刹车机构、悬挂系统、转向系统等几个部分组成。

它们共同协作，以保证车身稳定、行驶稳定、行车平稳以及方向操纵准确。

（一）车桥车桥是底盘上重要的结构组成部分。

它是由几个分桥体构成的。

传动系统的位置和驱动方式决定了汽车车桥的类型。

一般来说，汽车车桥所使用的传动系统分为前驱、后驱和四驱。

（二）车轮车轮是汽车行走时与路面直接接触和支撑的部位，车轮的结构设计直接影响车辆的行驶质量和舒适性。

在车轮的制造工艺中，常用的有一体式成型、压力铸造、铸造和无铸造等方式。

车轮的参数包括轮径、轮宽、内孔直径、螺母孔距和PCD等。

（三）减震器减震器也是底盘结构上重要的组成部分之一。

底盘的作用不仅是为车身提供支撑，并且在汽车行驶的过程中，通过减震器可以消除汽车行驶过程中由路面不平或者悬挂系统本身所产生的震动和颠簸。

减震器的类型主要有：液压式减震器、气压式减震器和弹簧减震器。

其中液压式减震器最为常见。

（四）刹车机构刹车系统是保证汽车行驶安全的关键系统之一。

刹车机构主要由制动盘和制动片两部分组成。

制动盘固定安装在車轮上，制动片通过刹车蹄和制动柄进行调节力的大小和刹车力矩的作用。

（五）悬挂系统悬挂系统是支撑车身的重要部分之一，它主要负责吸收大小路面颠簸和减小震动，同时也可以避免震动对车主的身体造成不良影响。

汽车悬挂系统包括弹簧、减振器、支撑杆和悬挂臂等。

（六）转向系统转向系统包括转向器、转向传动机构、转向节等构成部分。

它们共同协作，以实现驾驶员所输出的操纵机械受力的方向交变，以达到汽车的方向控制目的。

底盘考试知识点总结底盘是指汽车车辆的底部结构，主要包括底盘总成、底盘附件和车轮及悬挂系统等组成部分。

底盘是汽车重要的组成部分，它直接影响着汽车的操控性能、舒适性能和安全性能。

因此，底盘的考试知识点也非常重要，对汽车维修技师来说，掌握好底盘知识点是非常有必要的。

下面将对底盘考试知识点进行总结，希望对大家有所帮助。

一、底盘总成1.底盘总成的组成部分底盘总成由前悬挂系统、后悬挂系统、转向系统、制动系统、车轮轮胎等组成。

其中前悬挂系统和后悬挂系统是车辆悬挂系统的重要组成部分，它们直接影响着汽车的行驶稳定性和舒适性。

2.前悬挂系统前悬挂系统一般由减震器、弹簧、悬挂臂、转向节、转向销、横拉杆等部件组成。

前悬挂系统主要起到减震、支撑和转向功能，对汽车的操控性能和舒适性能有着重要影响。

3.后悬挂系统后悬挂系统一般由减震器、弹簧、悬挂臂、横拉杆等部件组成。

后悬挂系统主要起到减震、支撑和稳定车身功能，对汽车的舒适性能和行驶稳定性有着重要影响。

4.转向系统转向系统一般由转向齿轮、转向销、转向节、转向拉杆、转向机构等部件组成。

转向系统主要起到转向和操控车辆方向的功能，对汽车的操控性能有着重要影响。

5.制动系统制动系统一般由制动盘、制动钳、制动片、制动总泵、制动管路等部件组成。

制动系统主要起到刹车和停车的功能，对汽车的安全性能有着重要影响。

6.车轮轮胎车轮轮胎是汽车与地面接触的部件，对汽车的行驶稳定性、抓地力和舒适性能有着重要影响。

车轮轮胎的气压、磨损程度、平衡性等都是底盘维修中需要考虑的因素。

二、底盘附件1.底盘附件的维修与保养底盘附件包括底盘护板、排气管、缓冲器、防护装置等组成部分。

在日常维修保养过程中，需要对底盘附件进行检查，保证其完好无损，防止出现故障和事故。

2.底盘附件的更换在底盘维修过程中，可能需要对底盘附件进行更换。

对于常见的底盘附件故障，技师需要掌握好更换的方法和步骤，保证更换后的零件能够正常使用。

3.底盘附件的调校底盘附件的调校是指对底盘各部件的调整和优化，以提高汽车的操控性能、舒适性能和安全性能。

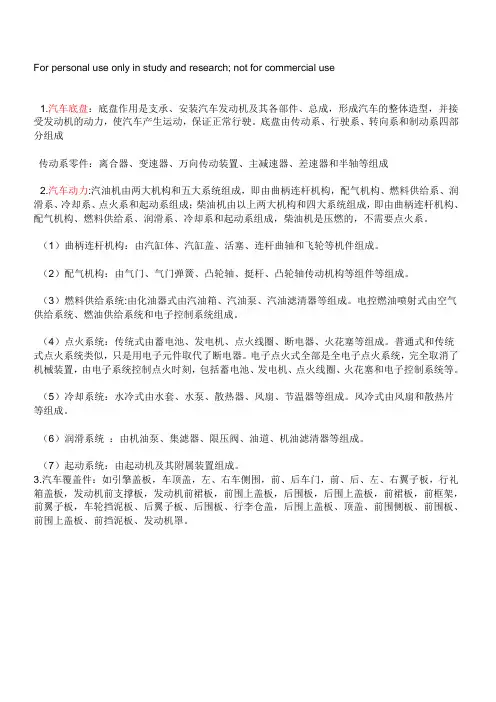

For personal use only in study and research; not for commercial use1.汽车底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。

底盘由传动系、行驶系、转向系和制动系四部分组成传动系零件：离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成2.汽车动力:汽油机由两大机构和五大系统组成，即由曲柄连杆机构，配气机构、燃料供给系、润滑系、冷却系、点火系和起动系组成；柴油机由以上两大机构和四大系统组成，即由曲柄连杆机构、配气机构、燃料供给系、润滑系、冷却系和起动系组成，柴油机是压燃的，不需要点火系。

（1）曲柄连杆机构：由汽缸体、汽缸盖、活塞、连杆曲轴和飞轮等机件组成。

（2）配气机构：由气门、气门弹簧、凸轮轴、挺杆、凸轮轴传动机构等组件等组成。

（3）燃料供给系统:由化油器式由汽油箱、汽油泵、汽油滤清器等组成。

电控燃油喷射式由空气供给系统、燃油供给系统和电子控制系统组成。

（4）点火系统：传统式由蓄电池、发电机、点火线圈、断电器、火花塞等组成。

普通式和传统式点火系统类似，只是用电子元件取代了断电器。

电子点火式全部是全电子点火系统，完全取消了机械装置，由电子系统控制点火时刻，包括蓄电池、发电机、点火线圈、火花塞和电子控制系统等。

（5）冷却系统：水冷式由水套、水泵、散热器、风扇、节温器等组成。

风冷式由风扇和散热片等组成。

（6）润滑系统：由机油泵、集滤器、限压阀、油道、机油滤清器等组成。

（7）起动系统：由起动机及其附属装置组成。

3.汽车覆盖件：如引擎盖板，车顶盖，左、右车侧围，前、后车门，前、后、左、右翼子板，行礼箱盖板，发动机前支撑板，发动机前裙板，前围上盖板，后围板，后围上盖板，前裙板，前框架，前翼子板，车轮挡泥板、后翼子板、后围板、行李仓盖，后围上盖板、顶盖、前围侧板、前围板、前围上盖板、前挡泥板、发动机罩。

底盘知识点总结底盘是指汽车的主要结构部件，主要用于支撑和连接车身和动力系统，以及支持车辆的负重和吸收路面震动。

底盘的设计和构造直接影响着汽车的操控性能、安全性和舒适性。

下面将从底盘的组成部分、工作原理和维护保养等方面对底盘知识点进行总结。

一、底盘的组成部分1. 车轮和轮胎：车轮是连接汽车和行驶路面的重要部件，负责承载车辆的重量和转动传动力量；轮胎则直接接触地面，起着缓冲和抓地的作用。

不同类型的车辆和不同的用途需要不同类型和规格的车轮和轮胎。

2. 悬挂系统：悬挂系统是连接车轮和车身的重要组成部分，主要用于减震和支撑车辆，保证车辆在行驶过程中的稳定性和舒适性。

常见的悬挂系统包括独立悬挂、麦弗逊悬挂、双叉臂悬挂等。

3. 制动系统：制动系统是车辆行驶安全的重要保障，主要包括制动盘、制动钳、刹车片和制动液等部件，负责将车辆的动能转化为热能，并有效减速停车。

4. 转向系统：转向系统负责控制车辆的转向行驶，主要包括转向盘、转向轴、转向机构和转向节等部件，确保车辆按照驾驶员的指令进行转向。

5. 底盘横梁：底盘横梁是底盘结构的主要部件之一，主要用于连接车身前后轮拱及支撑动力系统和悬挂系统。

6. 扭转横梁：扭转横梁是底盘结构的主要部件之一，主要起到支撑和连接后轮轴的作用。

7. 车身及连接部件：车身是汽车的主要外部构造部件，由车身骨架和外壳构成，各个底盘组件都直接或间接连接到车身上。

二、底盘的工作原理1. 支撑和承载作用：底盘通过车轮和悬挂系统来支撑和承载车身和乘客的重量，保证车辆在行驶过程中的稳定和可靠性。

2. 减震和隔振作用：悬挂系统在车辆行驶过程中能够减少路面震动和颠簸对车身和乘客的影响，提高行驶的舒适性和安全性。

3. 转向和操控作用：转向系统通过驾驶员的操作来控制车辆的转向行驶，保证车辆按照驾驶员的指令进行转向和操控。

4. 刹车和制动作用：制动系统负责将车辆的动能转化为热能，减速停车，保证车辆行驶安全。

5. 承载动力系统和其他结构部件：底盘横梁和扭转横梁起着连接和支撑动力系统和悬挂系统的作用，保证车辆整体结构的稳固和可靠性。

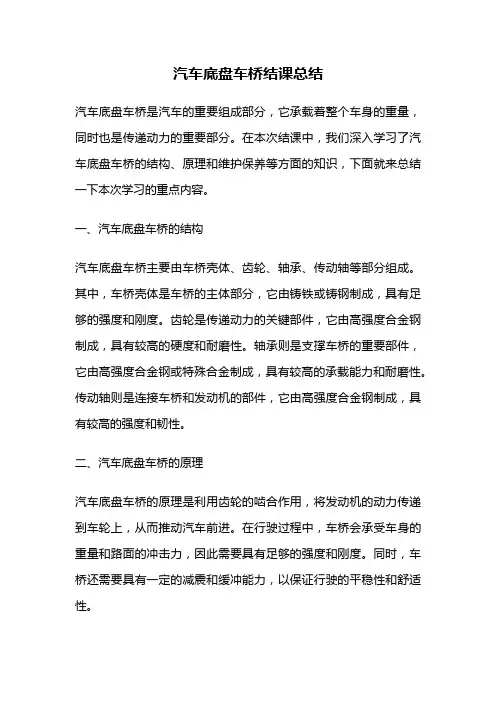

汽车底盘车桥结课总结汽车底盘车桥是汽车的重要组成部分，它承载着整个车身的重量，同时也是传递动力的重要部分。

在本次结课中，我们深入学习了汽车底盘车桥的结构、原理和维护保养等方面的知识，下面就来总结一下本次学习的重点内容。

一、汽车底盘车桥的结构汽车底盘车桥主要由车桥壳体、齿轮、轴承、传动轴等部分组成。

其中，车桥壳体是车桥的主体部分，它由铸铁或铸钢制成，具有足够的强度和刚度。

齿轮是传递动力的关键部件，它由高强度合金钢制成，具有较高的硬度和耐磨性。

轴承则是支撑车桥的重要部件，它由高强度合金钢或特殊合金制成，具有较高的承载能力和耐磨性。

传动轴则是连接车桥和发动机的部件，它由高强度合金钢制成，具有较高的强度和韧性。

二、汽车底盘车桥的原理汽车底盘车桥的原理是利用齿轮的啮合作用，将发动机的动力传递到车轮上，从而推动汽车前进。

在行驶过程中，车桥会承受车身的重量和路面的冲击力，因此需要具有足够的强度和刚度。

同时，车桥还需要具有一定的减震和缓冲能力，以保证行驶的平稳性和舒适性。

三、汽车底盘车桥的维护保养汽车底盘车桥的维护保养是保证汽车正常运行的重要环节。

首先，要定期检查车桥的油液情况，及时更换或加注润滑油。

其次，要注意车桥的清洁和防锈，避免因腐蚀而影响车桥的使用寿命。

此外，还要注意车桥的调整和保养，及时发现和解决问题，以保证车桥的正常运行。

汽车底盘车桥是汽车的重要组成部分，它承载着整个车身的重量，同时也是传递动力的重要部分。

在学习汽车底盘车桥的结构、原理和维护保养等方面的知识后，我们更加深入地了解了汽车底盘车桥的重要性和作用，也更加清楚了如何正确地维护和保养汽车底盘车桥，以保证汽车的正常运行。

汽车底盘构造知识点一、底盘的定义和作用底盘是指汽车上用于支撑车身、传递动力、转向和制动等功能的结构部件总称。

它是汽车的重要组成部分，承受着车身及其上部负荷，同时又要传递发动机和变速器产生的动力，使其转化为车轮运动能量，并通过悬挂系统保证车辆行驶时的稳定性和舒适性。

二、底盘结构1.前悬挂系统：前悬挂系统主要由弹簧、减震器、转向节、控制臂等组成，用于支撑前轮并使之具有一定的摆动自由度。

2.后悬挂系统：后悬挂系统主要由弹簧、减震器、控制臂等组成，用于支撑后轮并使之具有一定的摆动自由度。

3.转向系统：转向系统主要由转向节、传动杆和转向齿轮等组成，用于实现方向盘操作与前轮转向之间的机械传递。

4.制动系统：制动系统主要由刹车片或刹车鼓、刹车盘、制动缸等组成，用于实现对车辆运动状态的控制，以达到减速、停车和保持车辆静止的目的。

5.传动系统：传动系统主要由发动机、变速器、离合器和驱动轴等组成，用于将发动机产生的动力传递到车轮上，使车辆得以运动。

6.悬挂系统：悬挂系统主要由弹簧、减震器、控制臂等组成，用于支撑车身并吸收路面颠簸所带来的冲击力。

三、底盘设计原则1.安全性原则：底盘设计必须保证汽车行驶过程中的安全性，包括加强底盘结构强度和刚度，提高悬挂系统稳定性和制动效果等。

2.舒适性原则：底盘设计必须保证汽车行驶过程中乘客的舒适性，包括提高悬挂系统的缓冲能力和降低噪音水平等。

3.经济性原则：底盘设计必须考虑到生产成本和使用费用问题，包括采用合理的材料和工艺以及优化结构设计等。

4.环保性原则：底盘设计必须符合环境保护要求，包括减少废气排放和噪音污染等。

四、底盘维护保养1.定期检查：定期检查底盘各个部位的磨损和松动情况，如发现问题及时更换或维修。

2.清洗保养：定期清洗底盘，特别是悬挂系统和制动系统等易受污染的部位。

3.润滑保养：定期给底盘各个部位进行润滑，以保证其正常运转并延长使用寿命。

4.注意驾驶习惯：避免急加速、急刹车、超载等不良驾驶习惯，以减少对底盘的损伤。

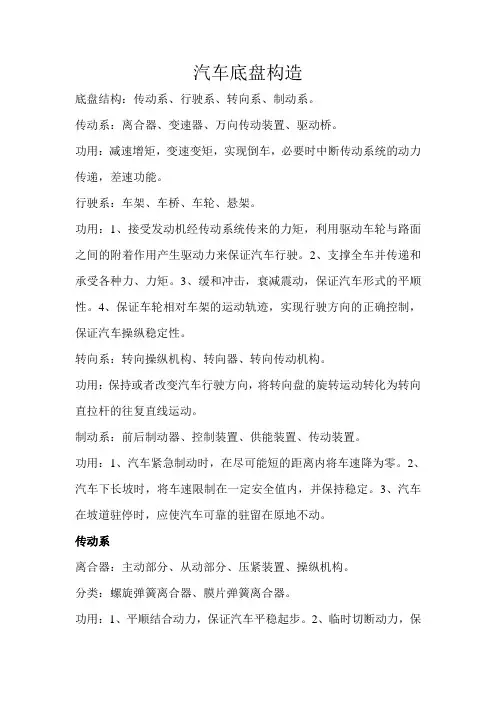

汽车底盘构造底盘结构：传动系、行驶系、转向系、制动系。

传动系：离合器、变速器、万向传动装置、驱动桥。

功用：减速增矩，变速变矩，实现倒车，必要时中断传动系统的动力传递，差速功能。

行驶系：车架、车桥、车轮、悬架。

功用：1、接受发动机经传动系统传来的力矩，利用驱动车轮与路面之间的附着作用产生驱动力来保证汽车行驶。

2、支撑全车并传递和承受各种力、力矩。

3、缓和冲击，衰减震动，保证汽车形式的平顺性。

4、保证车轮相对车架的运动轨迹，实现行驶方向的正确控制，保证汽车操纵稳定性。

转向系：转向操纵机构、转向器、转向传动机构。

功用：保持或者改变汽车行驶方向，将转向盘的旋转运动转化为转向直拉杆的往复直线运动。

制动系：前后制动器、控制装置、供能装置、传动装置。

功用：1、汽车紧急制动时，在尽可能短的距离内将车速降为零。

2、汽车下长坡时，将车速限制在一定安全值内，并保持稳定。

3、汽车在坡道驻停时，应使汽车可靠的驻留在原地不动。

传动系离合器：主动部分、从动部分、压紧装置、操纵机构。

分类：螺旋弹簧离合器、膜片弹簧离合器。

功用：1、平顺结合动力，保证汽车平稳起步。

2、临时切断动力，保证换挡时工作平顺。

3、防止传动系统过载。

变速器：变速器壳体、变速传动机构、变速操纵机构、换挡装置。

分类：自动变速器（AT）、手动变速器（MT）、自动机械式变速器（AMT）、双离合式自动变速器（DCT）、无级变速器（CVT）功用：1、实现变速变矩。

2、实现倒车。

3、实现中断动力传递。

万向传动装置：万向节、传动轴、中间支撑。

功用：能在轴间夹角及相互位置经常发生变化的转轴之间传递动力。

驱动桥：主减速器、差速器、中轴、桥壳。

功用：将万向传动装置（或变速器）传来的动力经降速增矩，改变动力传动方向（发动机纵置时）后，分配到左右驱动轮，使汽车行驶，并允许左右驱动轮以不同速度旋转。

行驶系车架分类：边梁式、中梁式、综合式。

功用：车架是连接在各车桥之间形似桥梁的一种结构，是整个汽车的安装基础，其功用是用来安装汽车的各总成部件，并使它们保持正确的相对位置，同时接受来自车内外的各种载荷。

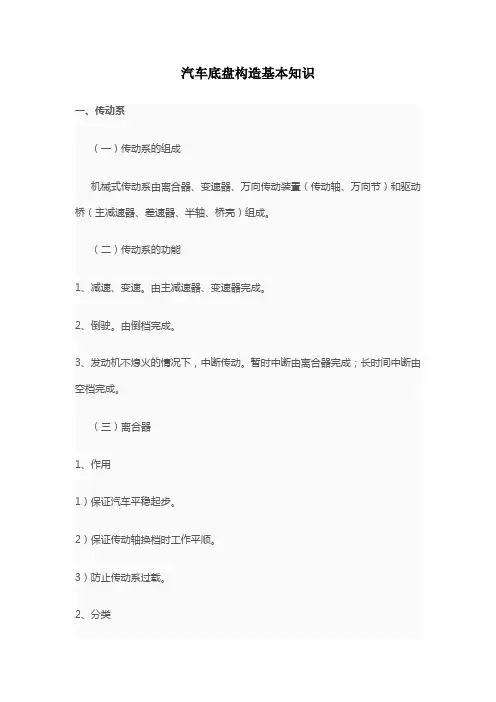

汽车底盘构造基本知识一、传动系（一）传动系的组成机械式传动系由离合器、变速器、万向传动装置（传动轴、万向节）和驱动桥（主减速器、差速器、半轴、桥壳）组成。

（二）传动系的功能1、减速、变速。

由主减速器、变速器完成。

2、倒驶。

由倒档完成。

3、发动机不熄火的情况下，中断传动。

暂时中断由离合器完成；长时间中断由空档完成。

（三）离合器1、作用1）保证汽车平稳起步。

2）保证传动轴换档时工作平顺。

3）防止传动系过载。

2、分类1）周置弹簧离合器2）中央弹簧离合器3）膜片弹簧离合器目前我厂三吨车采用单片干式、膜片弹簧离合器，带扭转减振器，摩擦片外径为∮330mm液压操纵。

具有以下优点：膜片弹簧本身兼有压紧弹簧和分离杠杆的作用；结构简化、质量小、压力分布均匀；摩擦片接触良好、磨损均匀；具有非线性的弹性特性。

3、组成1）压盘2）从动盘：装有扭转减振器，消除共振、减小冲击载荷。

3）飞轮（四）变速箱1、作用1）改变传动比，扩大驱动轮扭矩和转速变化范围以适应经常变化的行驶条件。

2）在发动机旋转方向不变的前提下，使汽车倒驶。

3）利用空档中断动力传递，以使发动机能够起动怠速，并便于换档或动力输出。

机械式，五档变速器，远距离操纵。

带有同步器，消除齿轮冲击噪声，换档轻便。

变速操纵机构拔叉轴有自锁装置、互锁装置、倒档锁。

（五）万向传动装置1、作用实现轴线相交且相对位置经常变化的转轴间动力传递。

2、分类万向节传动轴：滑动花健，以适应变速器与驱动桥的相对位置变化。

传动轴高速旋转时，由于离心力作用将产生剧烈振动，当传动轴与万向节装配后，必须满足动平衡要求。

传动轴过长，易产生共振，故常将其分为两段加中间支承。

传动轴多为空心，用1.5~3.0mm钢板焊面或直接采用无缝钢管。

（六）驱动桥1、作用限速增扭，改变转矩方向。

单级式、双级式3、组成1）主减速器：限速增扭，改变转矩方向。

2）差速器：使汽车转向时车轮以不同角速度旋转，使车轮对路面不滑动，减少磨损。

汽车底盘实训心得(优秀5篇)汽车底盘实训心得(优秀5篇)汽车底盘实训心得要怎么写，才更标准规范？根据多年的文秘写作经验，参考优秀的汽车底盘实训心得样本能让你事半功倍，下面分享【汽车底盘实训心得(优秀5篇)】相关方法经验，供你参考借鉴。

汽车底盘实训心得篇1汽车底盘实训心得时间过得飞快，回首，我已完成了为期两个月的汽车底盘实训。

这次实训，我在理论知识的基础上更深入地理解了汽车底盘的构造和工作原理，同时也让我亲身体验了汽车底盘在现代汽车总体结构中的重要作用。

在实训开始之前，我对汽车底盘的了解仅限于教科书和有限的汽车图片。

但在实训过程中，我接触到了实际的汽车零件，并对汽车底盘的各个部分有了更直观的认识。

我了解到汽车底盘包括传动系、行驶系、转向系、制动系四个部分，它们协同工作，使汽车实现启动、加速、变速、转向、制动等各项功能。

在实训中，我特别印象深刻的是对汽车底盘各个部分进行拆解和组装的过程。

在这个过程中，我学习了如何按照一定的顺序进行拆卸和安装，也理解了各个部件之间的相互依赖和配合。

我明白了，无论是汽车启动还是制动，都需要各个部分紧密协作，任何一个部分的失灵都可能影响整个汽车的安全。

通过这次实训，我不仅学习了汽车底盘的构造和原理，还提高了自己的动手能力。

我明白了实践操作的重要性，也懂得了团队合作的重要性。

我更加明白了，汽车底盘作为汽车的基础，其重要性不言而喻。

这次实训让我深深体会到理论和实践相结合的重要性。

理论知识为我们提供了坚实的理论基础，而实践操作则帮助我们更好地理解和应用这些理论。

此外，我也认识到，要想在汽车行业取得成功，需要不断学习和提高自己的技能。

总的来说，这次实训让我收获颇丰。

我不仅深入了解了汽车底盘的构造和工作原理，也提高了自己的动手能力。

我更加明白了，无论在什么岗位，都需要我们有扎实的理论基础和良好的实践操作能力。

这次实训将成为我人生中宝贵的经验，我会牢记在心，并在未来的学习和工作中不断努力提高自己。

大一汽车底盘构造知识点汽车底盘是指汽车的整车骨架结构，它是汽车的重要组成部分。

底盘的结构和设计直接影响到汽车的性能、操控稳定性和安全性能。

在这篇文章中，我们将介绍大一汽车底盘的构造和一些重要的知识点。

一、底盘的基本结构大一汽车底盘的基本结构包括车体骨架、前悬挂系统、后悬挂系统、转向系统和制动系统等几个主要部分。

1. 车体骨架：车体骨架是汽车底盘的主要承载部分，通常采用钢板焊接而成。

它起到承载车身和各个部件的作用，具有足够的强度和刚度。

2. 前悬挂系统：前悬挂系统连接车体骨架和车轮，主要由悬挂弹簧、悬挂支架和减震器组成。

它能够减少车身的颠簸和震动，提高车辆的舒适性和稳定性。

3. 后悬挂系统：后悬挂系统与前悬挂系统类似，它也连接车体骨架和车轮。

后悬挂系统的设计对汽车的悬挂性能和操控性能有着重要影响。

4. 转向系统：转向系统包括转向装置和转向机构，它使驾驶员可以通过方向盘来控制车辆的转向。

合理设计的转向系统能够提高车辆的操控性和灵活性。

5. 制动系统：制动系统是保证汽车安全行驶的重要系统，主要包括刹车盘、刹车片和刹车油等，它能够减速和停车车辆。

好的制动系统能够提高车辆的安全性。

二、底盘构造的重要知识点除了基本的底盘结构外，还有一些重要的知识点需要了解。

1. 车轮轮胎：车轮轮胎是底盘与地面接触的部分，直接影响着车辆的行驶性能和操控性能。

合适的轮胎选择能够提高汽车的牵引力和抓地力。

2. 悬挂系统类型：汽车悬挂系统的类型多种多样，常见的有独立悬挂和非独立悬挂两种。

独立悬挂可以提供更好的悬挂性能和舒适性，而非独立悬挂则相对简单和便宜。

3. 制动系统类型：常见的制动系统包括盘式刹车和鼓式刹车两种。

盘式刹车能够提供更好的制动效果和散热性能，但相对鼓式刹车更为复杂和昂贵。

4. ABS系统：ABS系统是一种防抱死制动系统，通过控制刹车液压力来避免车轮抱死。

它能够提高制动系统的稳定性，防止车辆在紧急制动时失控。

5. 操控稳定性控制系统：操控稳定性控制系统（ESP）是一种主动安全技术，它通过传感器和控制单元来监测车辆的运动状态，并在需要时调整车辆的悬挂、制动和动力分配等，提高车辆的操控稳定性和安全性。

汽车底盘构造知识点汽车底盘是指汽车的主要支撑结构，它承载着整车的重量，并连接着车轮、悬挂系统、传动系统等关键部件。

了解汽车底盘的构造知识，有助于我们更好地理解汽车的工作原理和性能表现。

本文将从底盘的组成部分、底盘结构类型和底盘技术发展等方面介绍汽车底盘的相关知识点。

1. 底盘的组成部分汽车底盘主要由以下几个部分组成：1.1 车身框架车身框架是底盘的基础部分，它由纵梁、横梁和连接支撑件等构成。

车身框架承载着车身的负荷和强度要求，并起到支撑和连接各个车身部件的作用。

1.2 悬挂系统悬挂系统是连接车身和车轮的重要组成部分，它通过弹性元件和减振装置来提供车辆的悬挂功能。

常见的悬挂系统有独立悬挂系统、非独立悬挂系统和半独立悬挂系统等。

1.3 车轮和轮胎车轮和轮胎是底盘的动力输出部分，承受着车辆行驶过程中的扭矩和负荷。

车辆的操控性能和舒适性很大程度上取决于轮胎的性能。

1.4 传动系统传动系统是将发动机产生的动力传递到车轮上的部分。

它包括发动机、离合器、变速器、驱动轴和差速器等。

1.5 制动系统和转向系统制动系统和转向系统是保证车辆安全驾驶的重要组成部分。

制动系统通过制动装置将车轮的动能转化为热能来减速和停车。

转向系统通过转向装置使车辆改变行驶方向。

2. 底盘结构类型根据底盘的结构形式，可以将汽车底盘分为横置前驱、纵置前驱、纵置后驱和全时四驱等几种类型。

2.1 横置前驱横置前驱是指发动机的曲轴与前轮的轴线平行，通过传动轴将动力传递到前轮的驱动形式。

这种结构可以节省空间，提高车内空间的利用率，因此在小型车型中较为常见。

2.2 纵置前驱纵置前驱是指发动机的曲轴与车辆的纵向轴线平行，通过传动轴将动力传递到前轮的驱动形式。

这种结构可以提高车辆的操控性能和稳定性，因此在中型和大型车型中较为常见。

2.3 纵置后驱纵置后驱是指发动机的曲轴与车辆的纵向轴线平行，通过传动轴将动力传递到后轮的驱动形式。

这种结构可以提供更好的牵引力和加速性能，因此在运动型车辆和后驱豪华车中较为常见。

汽车底盘总结[五篇材料]第一篇：汽车底盘总结↖(^ω^)↗《汽车底盘复习》↖(^ω^)↗ 第五章1.万向传动装置的功用:在轴线相交且相对位置经常变化的两转轴间传递动力。

(即链接变速器输出轴和驱动桥输入轴）⊙﹏⊙b汗2,万向传动装置的组成:万向节传动轴(当传动轴比较长时，还要加中间支承。

)3.万向传动装置在汽车上的应用 :1）变速器与驱动桥之间。

2）变速器与分动器之间、分动器与驱动桥之间。

3）应用于驱动桥与驱动轮之间4.万向节分类：刚性万向节挠性万向节.刚性万向节又分为:不等速万向节（如十字轴式万向节）、准等速万向节（如双联式、三销轴式等)等速万向节（如球叉式、球笼式等）。

5.十字轴式万向节传动的等速条件:（1）采用双万向节传动。

（2）第一万向节两轴间的夹角与第二万向节两轴间的夹角相等。

（3）第一万向节的从动叉与第二万向节的主动叉在同一平面内。

两轴夹角最大只能是20度!一般为15-20度！哼(ˉ(∞)ˉ)唧6.传动轴功用：传动轴是万向传动装置中的主要传力部件。

通常用来连接变速器(或分动器)和驱动桥，在转向驱动桥和断开式驱动桥中，则用来连接差速器和驱动车轮。

7.中间支承功用：传动轴分段时需加中间支承，中间支承通常装在车架横梁上，能补偿传动轴轴向和角度方向的安装误差，以及汽车行驶过程中因发动机窜动或车架变形等引起的位移。

8.万向传动装置的装配：不等速度万向传动装置的装配与试验（1）保证动力输出轴与输入轴等速传动。

①安装传动轴伸缩节时、必须使传动轴两端万向节叉位于同一平面内（如有箭头记号应使箭头相对）误差允许限度为±1°。

② 在机械总装时，应尽量保持传动轴两端分别与变速器输出轴、主传动器输入轴所形成的夹角相等,其夹角一般不得比原厂规定的角度大3°～5°。

（2）保证传动轴的平衡。

①保证传动轴各零件本身回转质量的平衡。

②保证回转质量中心与传动轴旋转轴线的重合。

9.万向传动装置的故障诊断：1）万向节、传动轴花键松旷2）传动轴转动不平衡3）中间支承轴承损坏或安装不当。

第一部分 汽车底盘概述单元一 汽车底盘概述汽车一般是由发动机、 底盘、车身和电气设备组成， 下面对汽车底盘做一整体性的介绍。

课题 1.1 汽车底盘的基本组成汽车底盘由传动系、 行驶系、转向系和制动系四大系统组成， 其功用为接受发动机的动 力， 使汽车运动并保证汽车能够按照驾驶员的操纵而正常行驶。

如图 1－1 和 1－2 所示为常 见货车和轿车的底盘结构图。

图 1－1 货车底盘结构1－前轴 2－前悬架 3－前轮 4－离合器 5－变速器 6－驻车制动器 7－传动轴 8－驱动桥 9－后悬架 10－后轮 11－车架 12－转向盘学习目标1. 了解汽车底盘的基本组成及功用2. 了解汽车底盘的各种布置型式3. 了解汽车行驶的基本原理4. 了解汽车维修流程、 掌握汽车维 修工作原则 教学建议 建议： 以实验室现场教学为 主， 以教师的讲解、 学生自 学等为辅， 条件允许可以运 用多媒体教学进行介绍或 总结。

鉴定标准 应知：汽车底盘的组成、 功用、总体布置和行驶 原理 应会：如何进行汽车底 盘维修的安全生产图 1－2 轿车底盘结构1－前悬架 2－前轮制动器 3－前轮 4－离合器踏板 5－变速器操纵机构 6－驻车制动手柄 7－传动轴 8－后桥 9－后悬架 10－后轮制动器 11－后轮 12－后保险杠13－备胎 14－横向稳定器 15－转向盘一、传动系汽车传动系是指从发动机到驱动车轮之间所有动力传递装置的总称。

其功用是将发动机的动力传给驱动车轮。

不同的汽车，其底盘的组成稍有不同；如载货汽车及部分轿车，其底盘一般是由离合器、手动变速器、万向传动装置(万向节和传动轴) 、驱动桥(主减速器、差速器、半轴、桥壳)等组成，如 1－3 所示；而现在轿车中采用自动变速器的越来越多，底盘包括自动变速器、万向传动装置、驱动桥等，即用自动变速器取代了离合器和手动变速器；如果是越野汽车(包括 SUV，即运动型多功能车)，还应包括分动器。

汽车底盘实训报告总结8篇第1篇示例：本次汽车底盘实训报告总结旨在总结实训过程中的收获和经验，以及对未来的展望和改进方向。

在实训过程中，我们围绕汽车底盘的构造、工作原理、维护保养等方面展开了一系列的学习和实践活动。

在学习汽车底盘构造方面，我们通过课堂讲解和实地观摩，对汽车底盘的各个部件如悬挂系统、转向系统、制动系统等有了更加深入的了解。

在实训过程中，我们实际操作拆装这些部件，对其结构和功能有了更直观的认识，提高了我们的实际操作能力。

在学习汽车底盘工作原理方面，我们通过模拟实验和调试演示，了解了汽车底盘各个系统的工作原理及其相互关系。

通过调试实验，我们能够深入理解各个部件之间的协调配合，为后续的故障诊断和维修保养奠定了基础。

在学习汽车底盘维护保养方面，我们学习了底盘的日常保养和常见故障处理方法。

通过实际操作，我们掌握了更多的维护技巧和应急处理方法，提高了我们的应对紧急情况的能力，保障了行车安全。

本次汽车底盘实训给我们提供了一个宝贵的学习机会，不仅让我们了解了汽车底盘的构造和工作原理，还提升了我们的实际操作能力和维护保养技能。

通过这次实训，我们更加深刻地认识到汽车底盘在整个汽车运行系统中的重要性，也增强了我们对汽车维修保养工作的热情和信心。

在未来，我们将继续努力学习，不断提升自己在汽车底盘维修保养领域的专业技能，为将来的工作奠定更加坚实的基础。

我们也希望学校能够加强汽车底盘实训课程的教学内容和实践环节，提高学生的实际操作能力和维修技能，为他们的就业和专业发展提供更好的支持和帮助。

让更多的学生从中受益，成为行业精英，为社会贡献自己的力量。

【字数达到2000字】。

第2篇示例：汽车底盘是汽车重要组成部分之一，承载了整个车身、发动机、传动系统和悬挂系统等部件，是汽车行驶过程中的重要支撑和保障。

底盘实训是汽车专业学生在学习过程中必不可少的一环，通过实际操作来加深对汽车底盘结构和原理的理解，提升实际操作能力，为将来从事汽车维修和保养工作打下坚实基础。

汽车底盘构造总结汽车底盘构造一、传动系统功用：将发动机发出的动力按需要传给驱动车轮，使路面对驱动车轮产生一个牵引力，推动汽车行驶。

1、传动系统的组成机械式传动系统主要由离合器、变速器、万向传动装置和驱动桥组成。

其中万向传动装置由万向节和传动轴（、中间支撑）组成，驱动桥由主减速器和差速器、半轴组成。

2、传动系统的功用（1）减速增矩发动机输出的动力具有转速高、转矩小的特点，无法满足汽车行驶的基本需要，通过传动系统的主减速器，可以达到减速增矩的目的，即传给驱动轮的动力比发动机输出的动力转速低，转矩大。

（2）变速变矩发动机的最佳工作转速范围很小，但汽车行驶的速度和需要克服的阻力却在很大范围内变化，通过传动系统的变速器，可以在发动机工作范围变化不大的情况下，满足汽车行驶速度变化大和克服各种行驶阻力的需要。

（3）实现倒车发动机不能反转，但汽车除了前进外，还要倒车，在变速器中设置倒档，汽车就可以实现倒车。

（4）中断动力传递起动发动机、换档过程中、行驶途中短时间停车、汽车低速滑行等情况下，都需要中断传动系统的动力传递，利用变速器的空档可以中断动力传递。

（5）差速功能在汽车转向等情况下，需要两驱动轮能以不同转速转动，通过驱动桥中的差速器可以实现差速功能。

3、传动系（发动机）的布置形式（一）离合器1、功用（1）保证汽车平稳起步；（2）保证换档时工作平顺；（3）防止传动系统过载。

2、摩擦离合器的工作原理摩擦离合器依靠摩擦原理传递发动机动力。

当从动盘与飞轮之间有间隙时，飞轮不能带动从动盘旋转，离合器处于分离状态。

当压紧力将从动盘压向飞轮后，飞轮表面对从动盘表面的摩擦力带动从动盘旋转，离合器处于接合状态。

3、离合器的组成：（1）主动部分：飞轮、压盘、离合器盖等；（2）从动部分：从动盘；（3）压紧部分：压紧弹簧；（4）操纵机构：分离杠杆、分离轴承、回位弹簧、分离套筒、分离叉等。

4、离合器自由间隙：离合器接合时，分离轴承前端面与分离杠杆端头之间的间隙。

汽车底盘总结概述汽车底盘是车辆的重要组成部分，承载着车身的重量，连接着车轮和悬挂系统，提供了稳定性和平稳行驶的基础。

本文将对汽车底盘进行综合总结，包括底盘的组成、功能、类型以及相关技术。

底盘的组成汽车底盘由多个部件组成，其中主要包括以下几个部分：1.底盘框架：底盘框架是底盘的主要骨架，一般由长梁和横梁组成。

它的主要作用是支撑车身重量，承载发动机、变速器和其他重要部件。

2.悬挂系统：悬挂系统连接底盘和车轮，通过悬挂装置减震和弹簧的作用，提供车辆的悬挂力和舒适性。

常见的悬挂系统包括独立悬挂、非独立悬挂和半独立悬挂等。

3.制动系统：制动系统用于控制车辆的速度和停车。

它由刹车盘、刹车片、刹车缸等部件组成，通过踏板传递力量到刹车盘，从而实现制动效果。

4.轮毂和轮胎：轮毂是连接车轮和轴的部件，其形状和材料对车辆的性能和操控有重要影响。

轮胎是汽车与地面之间的唯一接触点，对悬挂性能、行驶稳定性和操控性起着至关重要的作用。

底盘的功能汽车底盘具有以下几个主要功能：1.承载重量：底盘框架作为汽车底盘的骨架，能够承受和分散车身的重量，确保车辆能够平稳行驶。

2.提供稳定性：底盘通过连接车轮和悬挂系统，确保车轮与地面始终保持接触，并提供稳定的支撑力，以提高车辆的操控性和行驶稳定性。

3.减震效果：悬挂系统通过减震装置，可以吸收和消除路面的震动和冲击，提供更舒适的乘坐体验。

4.制动控制：制动系统通过施加力量到刹车盘，产生摩擦力来减速和停车。

它对车辆的安全性和行驶控制起着至关重要的作用。

5.提供驱动力：底盘连接发动机和传动系统，将发动机产生的动力传递到车轮，从而驱动车辆前进。

除了以上功能外，底盘还具有更多的附加功能，如保护车身，降低车身振动，提供空气动力学优化等。

底盘的类型根据汽车底盘的设计和布局，可以将其分为以下几种类型：1.前置前驱底盘（FF）：发动机位于前轴前方，驱动前轮。

这种布局常见于小型家用车和跑车，具有良好的燃油经济性和紧凑的车内空间。
