CATIA中调入数据点的方法

方法一（适用点多的情况）：（From: /f?kz=609450631）第一步先在EXCE L里输入坐标点因为EXCE L在做一组数据的时候可以进行填充，省去你不必要的键盘输入，另外在必须手工输入的情况下，在EXCE L里编辑，也是方面核对和保存的。

XYZ值都输入完以后，存盘，一会再用。

然后找到catia安装位置里的\intel_a\code\command\GSD_PointSplineLoftFr omE xcel.xls此文件中间会包含一些语句，你需要把你刚才输入过的坐标点，复制粘贴到StartCurve和E ndCurve中间，如下图StartCurve内容（刚才编辑好的坐标点）EndCurve比如有100个坐标点，那么内容部分就是100行。

注意，一般GSD_PointSplineLoftFromE xcel.xls这个文件里有三组StartCurve和EndCurve你随便用一组即可，然后把其他的行删除掉。

他存有三组的意思是可以同时处理几批数据回到catia，把文件创建好，把工作光标设定到几何图形集，（不能设到实体）然后回到excel，点工具--宏--宏选Feuil1.main，点执行。

弹出对话框，用键盘输入1，2，3任意一个数（第一是全点，第二样条线，第三扫描面）再回到catia，已经创建完毕。

如果选的1，那么空间中会出现100个零散的点。

如果选的2，那么这些点会用样条线贯穿起来如果把点分开，分别输入开始的3组StartCurve和E ndCurve中间那么出现的就是三条样条线。

也就是说计算方法是：计算机从StartCurve开始，遇到一组坐标就画一个点，再遇到一组坐标就再画一个点，一直遇到EndCurve，点就画完了，然后用样条线把这些点串连起来，然后再遇到StartCurve，就开始又画点，遇到EndCurve再结束，再画线，这样就两条线了。

有几组StartCurve和EndCurve，就有几条线如果选的3，那么会形成扫描面。

CATIA软件曲线导入导出教程CATIA是一款强大的三维设计和建模软件，广泛应用于工程和设计领域。

在CATIA中，曲线是一个非常重要的元素，可以用于创建各种复杂的几何形状。

本教程将详细介绍如何在CATIA中导入和导出曲线。

一、曲线的导入在CATIA中，可以从其他CAD软件或者其他来源导入曲线。

下面是具体的步骤：1. 打开CATIA软件并新建一个Part文件。

2. 在菜单栏上选择“文件”-“导入”-“导入文件”。

3. 在弹出的对话框中，选择要导入的曲线文件并点击“打开”按钮。

4. CATIA会自动检测并加载曲线文件。

你可以通过拖拽鼠标来调整曲线的位置和大小。

二、曲线的导出在CATIA中，可以将曲线导出为其他格式的文件，以便在其他软件中使用。

下面是具体的步骤：1. 选择要导出的曲线。

2. 在菜单栏上选择“文件”-“导出”-“导出文件”。

3. 在弹出的对话框中，选择要导出的文件格式，如IGES、STEP等，并指定保存的路径和文件名。

4. 点击“保存”按钮，CATIA会将曲线导出为指定的文件格式。

三、曲线的编辑和优化在CATIA中，可以对导入的曲线进行编辑和优化，以满足设计需求。

下面是一些常用的编辑和优化操作：1. 曲线的平移：选中曲线并使用移动工具进行平移操作，可以改变曲线的位置。

2. 曲线的旋转：选中曲线并使用旋转工具进行旋转操作，可以改变曲线的方向。

3. 曲线的调整：选中曲线的节点并使用调整工具进行微调，可以改变曲线的形状。

4. 曲线的连接：选中两个曲线的端点并使用链接工具进行连接，可以创建平滑的曲线。

通过以上的操作，你可以在CATIA中对导入的曲线进行各种细致的编辑和优化，以便更好地满足设计需求。

总结：本教程介绍了在CATIA中曲线的导入和导出操作，以及曲线的编辑和优化方法。

通过学习和掌握这些基本操作，你可以更好地应用CATIA软件进行曲线设计和建模。

希望本教程能对你有所帮助，祝你在CATIA软件的学习和使用中取得成功！。

“在零件几何体和几何体内启用混合设计”一项的 选中状态
一、自定义
对于搞“内饰件”设计的设计者，应该设立自己的工作台，以方便设计时快速的在 不同的模式下切换。
1、在软件的状态栏空白处点击“右键” 在下拉菜单中点击“自定义”一 项
分别将“Automotive Class A”、“零件设计”、“Freestyle”、 “Generative Structural Analysis”、“Digitized Shape Editor”、“创成 式外形设计”等六项调到“收藏夹”一项下，然后点击“关闭”。

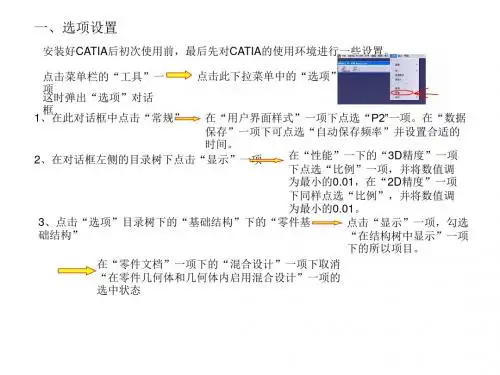

一、选项设置
安装好CATIA后初次使用前，最后先对CATIA的使用环境进行一些设置。
点击菜单栏的“工具”一
点击此下拉菜单中的“选项”
项 这时弹出“选项”对话
1、框在此对话框中点击“常规” 在“用户界面样式”一项下点选“P2”一项。在“数据
保存”一项下可点选“自动保存频率”并设置合适的
时间。
2、在对话框左侧的目录树下点击“显示”一项
在“性能”一下的“3D精度”一项 下点选“比例”一项，并将数值调
为最小的0.01，在“2D精度”一项
下同样点选“比例”，并将数值调
为最小的0.01。
3、点击“选项”目录树下的“基础结构”下的“零件基
ቤተ መጻሕፍቲ ባይዱ
点击“显示”一项，勾选
础结构”
“在结构树中显示”一项
下的所以项目。
在“零件文档”一项下的“混合设计”一项下取消
在下拉菜单下点击“工作台”一
在软件的状态栏的空白处点击“右 键”
项，将“工作台”调出来，这样 每次新建文件时，便可在浮动的 “工作台”工具条中快速切换各 种模式

1
CATIA 界面加载数据的显示设置
作者：张浩 审校： 马鑫 系统版本：TC8.3.3.8
正常情况下，从Teamcenter 端加载CATIA 总成后，在CATIA 界面各零件均显示为“零件编号_版次”，如图1。

图1
此种显示方法，无法从零件编号得到对应零件名称信息，假如将各零件显示为“零件编号_版次_名称”，则会显得更加直观。

1．首先在CATIA 端，点击【工具】-【选项】
，在【产品结构】
-【节点自定义】界面，将“参考产品”和“加载的产品实例、参考”的自定义显示均配置为“#PN#_#RE#_#DF#”。

图2
2．在Teamcenter端，通过属性映射，实现以下映射关系:item_id=零件编号，item_revision_id=版次，object_name =版次。

具体的CATProduct类型和CATPart类型映射如下（Item type 可以是任意所需类型）：
{ Dataset type="CATProduct"
{ Item type="Item"
revision : ItemRevision.item_revision_id
partNumber : ItemRevision.item_id /master=iman
definition : ItemRevision.object_name /master=iman
}
}
{ Dataset type="CATPart"
1。
