两款最简单的12V变220V逆变器

单组12v变压器制作逆变器的方法1. 背景介绍逆变器是一种将直流电转换为交流电的装置，广泛应用于太阳能发电、风能发电、扬声器和变频空调等领域。

通过自制逆变器，可以将12V直流电转换为220V交流电，为人们的生活带来了诸多便利。

本文将介绍使用单组12V变压器制作逆变器的具体方法。

2. 所需材料- 12V变压器- 555定时器芯片- NPN功率晶体管- 电容器- 电阻- 电容式电压变压器3. 确定逆变器的功率需求在制作逆变器之前，需要确定所需逆变器的功率需求。

可以通过计算需要输出的负载电流和电压，来确定逆变器所需的功率大小。

4. 对12V变压器进行改造将12V变压器的绕组进行调整，使得其输入和输出的电压适合逆变器的工作需求。

还需要对变压器的输出端进行加工，制作适合连接其它元器件的引线。

5. 制作逆变器的电路板接下来，需要设计并制作逆变器的电路板。

通过绘制电路图和布线图，确定逆变器的连接方式和元器件的位置。

使用化学方法或者光刻方法，在电路板上进行图案制作和蚀刻，最后焊接元器件和引线。

6. 组装逆变器将所制作的电路板和其他元器件按照设计图纸进行组装。

需要注意焊接的技术要求和连接的准确性，以确保逆变器的正常工作。

7. 测试逆变器在组装完成后，需要对逆变器进行测试。

首先进行空载测试，检查逆变器的输出是否正常。

然后接入负载，检查逆变器的负载能力和稳定性。

最后通过对逆变器的效率、温度和工作时间进行测试，验证逆变器的产出是否符合要求。

8. 完善逆变器根据测试结果，对逆变器进行必要的改进和完善。

可以对元器件进行调整或更换，以提高逆变器的稳定性和效率。

9. 进行安全检查在逆变器制作完成后，需要对逆变器进行安全检查。

确保逆变器的绝缘性和接地良好，以避免发生电器故障和安全事故。

10. 使用逆变器完成所有制作和测试后，逆变器可以用于实际生活中。

可以将逆变器连接到太阳能电池或者汽车电池上，实现将12V直流电转换为220V 交流电的功能。

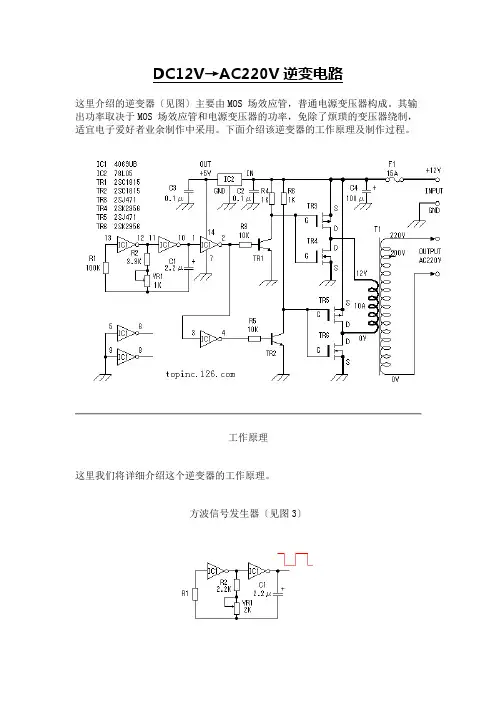

DC12V→AC220V逆变电路这里介绍的逆变器〔见图〕主要由MOS 场效应管，普通电源变压器构成。

其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适宜电子爱好者业余制作中采用。

下面介绍该逆变器的工作原理及制作过程。

工作原理这里我们将详细介绍这个逆变器的工作原理。

方波信号发生器〔见图3〕图3这里采用六反相器CD4069构成方波信号发生器。

电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。

电路的振荡是通过电容C1充放电完成的。

其振荡频率为f=1/2.2RC。

图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz。

由于元件的误差，实际值会略有差异。

其它多余的反相器，输入端接地防止影响其它电路。

场效应管驱动电路。

图4由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。

如图4所示。

MOS场效应管电源开关电路。

这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。

图5MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field Effect Transistor〔金属氧化物半导体场效应管〕的缩写。

它一般有耗尽型和增强型两种。

本文使用的为增强型MOS 场效应管，其内部构造见图5。

它可分为NPN型PNP型。

NPN型通常称为N沟道型，PNP型也叫P沟道型。

由图可看出，对于N 沟道的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极那么接在P型半导体上。

我们知道一般三极管是由输入的电流控制输出的电流。

12v变220v最简单方法摘要：1.了解12v变220v的基本原理2.分析不同方法的优缺点3.介绍最简单的方法及操作步骤4.总结注意事项正文：在日常生活中，有许多场合需要将12伏特（V）的电压转换为220伏特（V），如为家用电子产品供电、户外露营灯等。

本文将介绍一种最简单的将12v变220v的方法及操作步骤，并提供一些注意事项。

一、了解12v变220v的基本原理12v变220v的转换过程实际上是将低压直流电（12v）通过变压器转化为高压直流电（220v），然后通过整流器将直流电转换为交流电。

交流电经过降压器降压后，即可用于供电。

二、分析不同方法的优缺点1.利用家用转换器：优点是操作简单，价格便宜；缺点是转换效率较低，输出功率有限。

2.利用变压器：优点是转换效率较高，输出功率较大；缺点是设备体积较大，携带不便。

3.利用太阳能光伏板：优点是绿色环保，可持续供电；缺点是受天气影响较大，不适合长时间供电需求。

三、介绍最简单的方法及操作步骤选用家用转换器作为12v变220v的最简单方法。

操作步骤如下：1.准备好12v电源（如汽车电池）、家用转换器和负载设备（如灯具、电器等）。

2.将12v电源的正负极分别连接到家用转换器的输入端。

3.将家用转换器的输出端与负载设备的电源插头相连。

4.打开负载设备，观察是否正常工作。

如发现异常，检查连接线和设备是否正常。

四、总结注意事项1.确保电源和负载设备的安全，遵循设备的使用说明。

2.避免长时间使用大功率设备，以防过热损坏设备。

3.定期检查连接线和设备，确保其完好无损。

4.在使用过程中，如发现异常声音、气味或温度，应立即停止使用并检查原因。

通过以上方法，您可以简单地将12v电压转换为220v，满足日常生活用电需求。

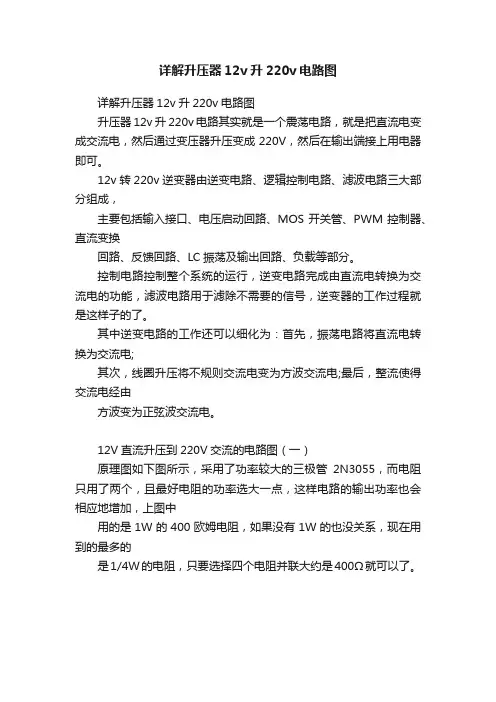

详解升压器12v升220v电路图
详解升压器12v升220v电路图
升压器12v升220v电路其实就是一个震荡电路，就是把直流电变成交流电，然后通过变压器升压变成220V，然后在输出端接上用电器即可。

12v转220v逆变器由逆变电路、逻辑控制电路、滤波电路三大部分组成，
主要包括输入接口、电压启动回路、MOS开关管、PWM控制器、直流变换
回路、反馈回路、LC振荡及输出回路、负载等部分。

控制电路控制整个系统的运行，逆变电路完成由直流电转换为交流电的功能，滤波电路用于滤除不需要的信号，逆变器的工作过程就是这样子的了。

其中逆变电路的工作还可以细化为：首先，振荡电路将直流电转换为交流电;
其次，线圈升压将不规则交流电变为方波交流电;最后，整流使得交流电经由
方波变为正弦波交流电。

12V直流升压到220V交流的电路图（一）
原理图如下图所示，采用了功率较大的三极管2N3055，而电阻只用了两个，且最好电阻的功率选大一点，这样电路的输出功率也会相应地增加，上图中
用的是1W的400欧姆电阻，如果没有1W的也没关系，现在用到的最多的
是1/4W的电阻，只要选择四个电阻并联大约是400Ω就可以了。

12V直流升压到220V交流的电路图（二）。

采用TL494的直流12V转交流220V逆变器电路图采用TL494的400W直流12V转交流220V逆变器电路图目前所有的双端输出驱动IC中，可以说美国德克萨斯仪器公司开发的TL494功能最完善、驱动能力最强，其两路时序不同的输出总电流为SG3525的两倍，达到400mA。

仅此一点，使输出功率千瓦级及以上的开关电源、DC/DC变换器、逆变器，几乎无一例外地采用TL494。

虽然TL494设计用于驱动双极型开关管，然而目前绝大部分采用MOSFET开关管的设备，利用外设灌流电路，也广泛采用TL494。

其内部电路功能、特点及应用方法如下：A.内置RC定时电路设定频率的独立锯齿波振荡器，其振荡频率fo（kHz）=1.2/R（kΩ）·C （μF），其最高振荡频率可达300kHz，既能驱动双极性开关管，增设灌电流通路后，还能驱动MOSFET开关管。

B.内部设有比较器组成的死区时间控制电路，用外加电压控制比较器的输出电平，通过其输出电平使触发器翻转，控制两路输出之间的死区时间。

当第4脚电平升高时，死区时间增大。

C.触发器的两路输出设有控制电路，使Q1、Q2既可输出双端时序不同的驱动脉冲，驱动推挽开关电路和半桥开关电路，同时也可输出同相序的单端驱动脉冲，驱动单端开关电路。

D.内部两组完全相同的误差放大器，其同相输入端均被引出芯片外，因此可以自由设定其基准电压，以方便用于稳压取样，或利用其中一种作为过压、过流超阈值保护。

E.输出驱动电流单端达到400mA，能直接驱动峰值电流达5A的开关电路。

双端输出脉冲峰值为2×200mA，加入驱动级即能驱动近千瓦的推挽式和桥式电路。

详细内容请参考本站相关文章(TL494开关集成电路原理及应用介绍)图采用TL494的400W直流12V转交流220V逆变器电路TL494的各脚功能及参数如下：第1、16脚为误差放大器A1、A2的同相输入端。

最高输入电压不超过VCC+0.3V。

12v转220v逆变器原理12V转220V逆变器是一种电子装置，可将来自12V直流电源的电能转换为220V交流电。

逆变器的原理基于电力电子学中的相关理论和技术，主要包括以下几个方面：电压升压、直流到交流的转换和电子开关的控制。

首先，为了将12V的低电压升至220V的高电压，逆变器中通常采用变压器。

变压器通过电磁感应的原理，利用绕组之间的磁耦合和功率守恒的原理，将输入端的电压转换成输出端所需的电压。

具体来说，输入端的12V直流电流经过一个直流控制开关变成了交流电流，然后通过变压器的输、出绕组，继而通过输出端加载负载。

变压器的绕组比例决定了输入电压和输出电压的关系。

其次，为了实现直流到交流的转换，逆变器中一般采用交流电压的三相或单相的形式输出。

具体来说，逆变器中有一个双向的电子开关，通过控制开关的通断，可以实现对负载电压的正向和反向的调整，从而形成交流电信号。

这里需要注意的是，通断控制的频率决定了输出交流电的频率，常见的有50Hz和60Hz。

最后，为了实现电子开关的控制，逆变器还需要配备相关的控制电路。

控制电路一般会监测输入端的电压、输出端的负载情况以及逆变器本身的工作状态，并根据这些信息来控制电子开关的通断时间。

常见的控制方法有脉宽调制（PWM）和脉冲频率调制（PFM）。

在PWM方法中，根据输出电压与设定值的差异，控制开关的通断时间比例，从而调整输出电压的大小。

而在PFM方法中，根据输出电压的变化速度，控制开关的通断频率，从而调整输出电压的波形质量。

除了以上的基本原理，12V转220V逆变器还需要考虑一些其他的电路和保护功能，例如电压稳定控制、过载保护、温度保护等，以确保逆变器的稳定工作和可靠性。

综上所述，12V转220V逆变器通过电压升压、直流到交流的转换和电子开关的控制，将低电压的直流电能转换为高电压的交流电，实现了从12V直流电源到220V交流电源的转换。

这种逆变器以其小型化、高效率和灵活性等优点，在各种领域中广泛应用。

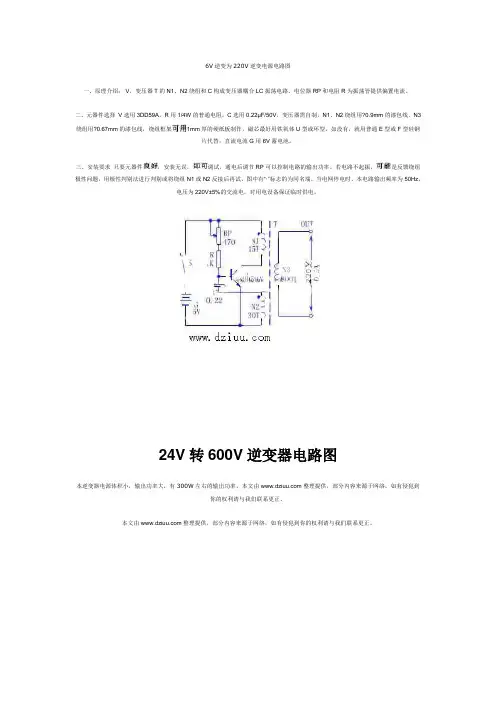

6V逆变为220V逆变电源电路图一、原理介绍： V，变压器T的N1、N2绕组和C构成变压器耦合LC振荡电路。

电位器RP和电阻R为振荡管提供偏置电流。

二、元器件选择V选用3DD59A，R用1/4W的普通电阻，C选用0.22μF/50V，变压器需自制，N1、N2绕组用?0.9mm的漆包线，N3绕组用?0.67mm的漆包线，绕组框架1mm厚的硬纸板制作，磁芯最好用铁氧体U型或环型，如没有，就用普通E型或F型硅钢片代替，直流电流G用6V蓄电池。

三、安装要求只要元器件，安装无误，调试，通电后调节RP可以控制电路的输出功率。

若电路不起振，是反馈绕组极性问题，用极性判别法进行判别或将绕组N1或N2反接后再试，图中有“·”标志的为同名端。

当电网停电时，本电路输出频率为50Hz，电压为220V±5%的交流电，对用电设备保证临时供电。

24V转600V逆变器电路图本逆变器电源体积小，输出功率大，有300W左右的输出功率，本文由整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。

本文由整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。

你的权利请与我们联系更正。

》在偏远家村，会经常有停电现象，有些大学到时候也会关灯，不过这没关第有了它，你就可以。

<<版权声明：本文由容源电子网（www_dziuu_com）整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。

》这是一款非常制作的逆变器，可以将１２Ｖ电源电压变为２２０Ｖ市电，电路由ＢＧ２和ＢＧ３组成的多谐振荡器推动，再通过ＢＧ１和ＢＧ２驱动，来控制ＢＧ６和ＢＧ７工作。

<<版权声明：本文由容源电子网（www_dziuu_com）整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。

》其中振荡电路由ＢＧ５与ＤＷ组的稳压电源供电，这样可以使输出频率比较稳定。

<<版权声明：本文由容源电子网（www_dziuu_com）整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。

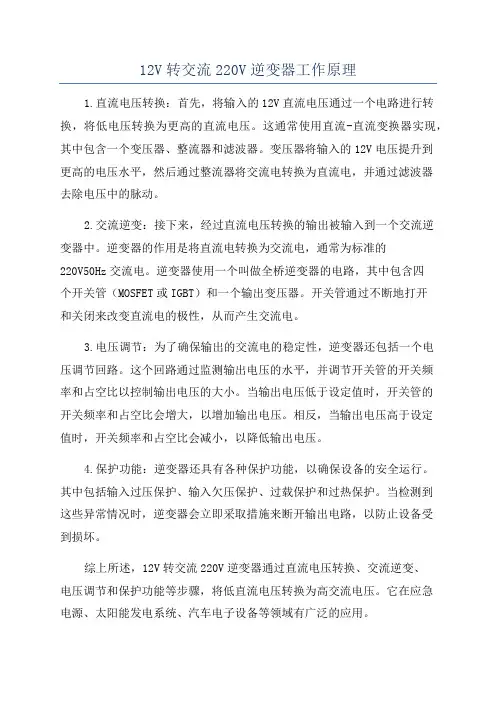

12V转交流220V逆变器工作原理1.直流电压转换：首先，将输入的12V直流电压通过一个电路进行转换，将低电压转换为更高的直流电压。

这通常使用直流-直流变换器实现，其中包含一个变压器、整流器和滤波器。

变压器将输入的12V电压提升到更高的电压水平，然后通过整流器将交流电转换为直流电，并通过滤波器去除电压中的脉动。

2.交流逆变：接下来，经过直流电压转换的输出被输入到一个交流逆变器中。

逆变器的作用是将直流电转换为交流电，通常为标准的220V50Hz交流电。

逆变器使用一个叫做全桥逆变器的电路，其中包含四个开关管（MOSFET或IGBT）和一个输出变压器。

开关管通过不断地打开和关闭来改变直流电的极性，从而产生交流电。

3.电压调节：为了确保输出的交流电的稳定性，逆变器还包括一个电压调节回路。

这个回路通过监测输出电压的水平，并调节开关管的开关频率和占空比以控制输出电压的大小。

当输出电压低于设定值时，开关管的开关频率和占空比会增大，以增加输出电压。

相反，当输出电压高于设定值时，开关频率和占空比会减小，以降低输出电压。

4.保护功能：逆变器还具有各种保护功能，以确保设备的安全运行。

其中包括输入过压保护、输入欠压保护、过载保护和过热保护。

当检测到这些异常情况时，逆变器会立即采取措施来断开输出电路，以防止设备受到损坏。

综上所述，12V转交流220V逆变器通过直流电压转换、交流逆变、电压调节和保护功能等步骤，将低直流电压转换为高交流电压。

它在应急电源、太阳能发电系统、汽车电子设备等领域有广泛的应用。

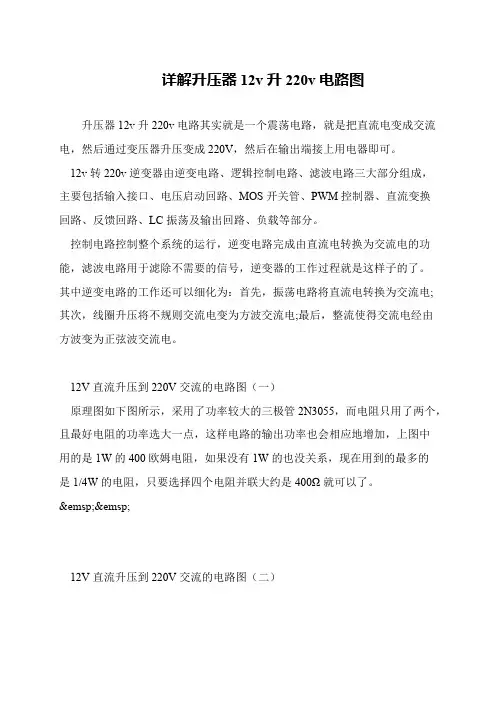

详解升压器12v升220v电路图
升压器12v升220v电路其实就是一个震荡电路，就是把直流电变成交流电，然后通过变压器升压变成220V，然后在输出端接上用电器即可。

 12v转220v逆变器由逆变电路、逻辑控制电路、滤波电路三大部分组成，
主要包括输入接口、电压启动回路、MOS开关管、PWM控制器、直流变换
回路、反馈回路、LC振荡及输出回路、负载等部分。

 控制电路控制整个系统的运行，逆变电路完成由直流电转换为交流电的功能，滤波电路用于滤除不需要的信号，逆变器的工作过程就是这样子的了。

其中逆变电路的工作还可以细化为：首先，振荡电路将直流电转换为交流电;
其次，线圈升压将不规则交流电变为方波交流电;最后，整流使得交流电经由
方波变为正弦波交流电。

 12V直流升压到220V交流的电路图（一）
 原理图如下图所示，采用了功率较大的三极管2N3055，而电阻只用了两个，且最好电阻的功率选大一点，这样电路的输出功率也会相应地增加，上图中
用的是1W的400欧姆电阻，如果没有1W的也没关系，现在用到的最多的
是1/4W的电阻，只要选择四个电阻并联大约是400Ω就可以了。

&emsp;&emsp;
 12V直流升压到220V交流的电路图（二）。

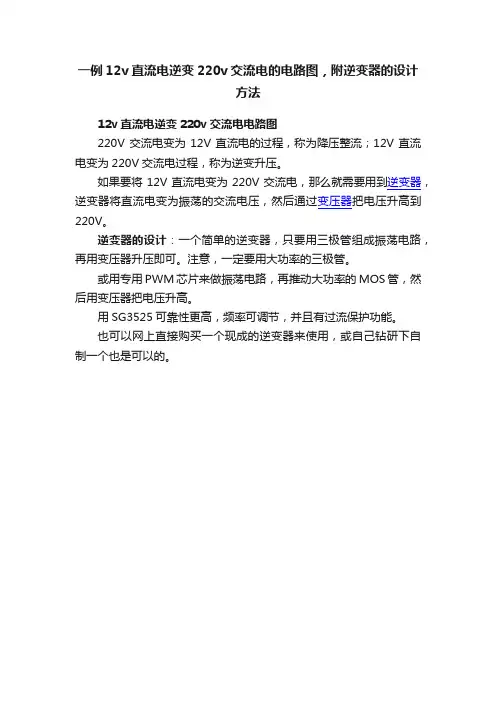

一例12v直流电逆变220v交流电的电路图，附逆变器的设计
方法
12v直流电逆变220v交流电电路图
220V交流电变为12V直流电的过程，称为降压整流；12V直流电变为220V交流电过程，称为逆变升压。

如果要将12V直流电变为220V交流电，那么就需要用到逆变器，逆变器将直流电变为振荡的交流电压，然后通过变压器把电压升高到220V。

逆变器的设计：一个简单的逆变器，只要用三极管组成振荡电路，再用变压器升压即可。

注意，一定要用大功率的三极管。

或用专用PWM芯片来做振荡电路，再推动大功率的MOS管，然后用变压器把电压升高。

用SG3525可靠性更高，频率可调节，并且有过流保护功能。

也可以网上直接购买一个现成的逆变器来使用，或自己钻研下自制一个也是可以的。

最简易逆变器制作方法
嘿，朋友们！今天咱来聊聊怎么自己动手做一个简易逆变器。

这玩意儿可神奇啦，就像个小魔术盒，能把直流电变成交流电呢！
你看啊，咱们生活中好多电器都得用交流电，可有时候咱手头只有直流电，那咋办呢？这时候逆变器就派上大用场啦！想象一下，要是没有它，那些只能用交流电的家伙不就都得“傻眼”啦？
其实做这个简易逆变器也不难。

咱先得准备点材料，就像做饭得有食材一样。

咱得有几个电容啦，几个电感啦，还有一些电阻啥的。

这些东西就像是拼图的小块，把它们凑在一起，就能变出咱想要的逆变器啦！
先把电容啊、电感啊啥的按照一定的顺序连接起来，这可得细心点儿，别弄错了哟！就像搭积木一样，得搭得稳稳当当的。

然后呢，接上电源，嘿，奇迹就要发生啦！
你说这是不是很有意思？咱自己动手，丰衣足食，做出个这么实用的东西来。

而且啊，当你看到它真的能工作，能把直流电变成交流电的时候，那种成就感，哎呀，简直没法形容！就好像你培育出了一朵特别漂亮的花一样。

你说咱为啥要自己做呢？一来是好玩呀，体验一下动手的乐趣。

二来呢，自己做的东西，用起来更放心不是？而且还能省钱呢！要是去买个现成的，那可得花不少钱。

咱自己动手做，成本低多啦！
当然啦，做这个也不是一帆风顺的，可能会遇到一些小问题。

但别怕呀，咱就把它当成一个小挑战，解决了它不就更有成就感啦？就像打游戏过关一样，多刺激呀！
等你真的做好了这个简易逆变器，你就可以跟朋友们炫耀啦！“看，这是我自己做的逆变器，厉害吧！”他们肯定会对你刮目相看的。

总之呢，自己动手做简易逆变器，既有乐趣又实用。

大家都来试试吧，相信你们一定会爱上这个过程的！。

逆变器电路图介绍（TL494555作逆变器纯正弦波逆变器电路）逆变器电路图—最简单12v变220v逆变器以下是一款较为容易制作的逆变器电路图，可以将12V直流电源电压逆变为220V市电电压，电路由BG2和BG3组成的多谐振荡器推动，再通过BG1和BG4驱动，来控制BG6和BG7工作。

其中振荡电路由BG5与DW组的稳压电源供电，这样可以使输出频率比较稳定。

在制作时，变压器可选有常用双12V输出的市电变压器。

可根据需要，选择适当的12V蓄电池容量。

逆变器电路图—TL494逆变器电路TL494芯片400W逆变器电路图变压器功率为400VA，铁芯采用45&TImes;60mm2的硅钢片。

初级绕组采用直径1.2mm的漆包线，两根并绕2&TImes;20匝。

次级取样绕组采用0.41mm漆包线绕36匝，中心抽头。

次级绕组按230V 计算，采用0.8mm漆包线绕400匝。

开关管VT4～VT6可用60V/30A任何型号的N沟道MOS FET管代替。

VD7可用1N400X系列普通二极管。

该电路几乎不经调试即可正常工作。

当C9正极端电压为12V时，R1可在3.6～4.7kΩ之间选择，或用10kΩ电位器调整，使输出电压为额定值。

如将此逆变器输出功率增大为近600W，为了避免初级电流过大，增大电阻性损耗，宜将蓄电池改用24V，开关管可选用VDS为100V的大电流MOS FET管。

需注意的是，宁可选用多管并联，而不选用单只IDS大于50A的开关管，其原因是：一则价格较高，二则驱动太困难。

建议选用100V/32A的2SK564，或选用三只2SK906并联应用。

同时，变压器铁芯截面需达到50cm2，按普通电源变压器计算方式算出匝数和线径，或者采用废UPS-600中变压器代用。

如为电冰箱、电风扇供电，请勿忘记加入LC低通滤波器。

利用TL494组成的400W大功率稳压逆变器电路。

它激式变换部分采用TL494，VT1、VT2、VD3、VD4构成灌电流驱动电路，驱动两路各两只60V/30A的MOS FET开关管。

12V至220V逆变器电路时间：2021.03.01 创作：欧阳语发布: 2011-8-19 | 作者: —— | 来源:luliangchao| 查看:3335次 | 用户关注：下面是 [12V至220V逆变器电路]的电路图电路图PCB板：材料BOM表：R1 = 18k? R2 = 3k3 R3 = 1k R4,R5 = 1k?5 R6 = VDR S10K250 (or S07K250) P1 = 100 k potentiometer C1 = 330nF C2 = 1000 µF 25V T1,T2 = MJ3001 IC1 = 555 IC2 = 4013 LA1 = neon light 230 V F1 = fuse, 5A TR1 = mains transformer, 2x9V 40VA (see text) 4 solder pins(责任编辑：电路图)下面是[12V至220V逆变器电路]的电路图电路图PCB板：材料BOM表：R1 = 18k?R2 = 3k3R3 = 1kR4,R5 = 1k?5R6 = VDR S10K250 (or S07K250) P1 = 100 k potentiometerC1 = 330nFC2 = 1000 µF 25VT1,T2 = MJ3001IC1 = 555IC2 = 4013LA1 = neon light 230 VF1 = fuse, 5ATR1 = mains transformer, 2x9V 40VA (see text)4 solder pins下面是 [烙铁逆变电路]的电路图元件BOM表：P1-P2 = 47K R1-R2 = 1K R3-R4 = 270R R5-R6 = 100R/1W R7-R8 = 22R/5W C1-C2 = 0.47uF Q1-Q2 = BC547 Q3-Q4 = BC558 Q5-Q6 = BD140 Q7-Q8 =2N3055 SW1 = On-Off Switch T1 = 230V AC Primary 12-0-12V 4.5A Secondary Transformer B1 = 12V7Ah(责任编辑：电路图)下面是[烙铁逆变电路]的电路图元件BOM表：P1-P2 = 47KR1-R2 = 1KR3-R4 = 270RR5-R6 = 100R/1WR7-R8 = 22R/5WC1-C2 = 0.47uFQ1-Q2 = BC547Q3-Q4 = BC558Q5-Q6 = BD140Q7-Q8 = 2N3055SW1 = On-Off SwitchT1 = 230V AC Primary 12-0-12V4.5A Secondary TransformerB1 = 12V 7Ah100W逆变器电路发布: 2011-8-19 | 作者: —— | 来源:dengzhiyu| 查看: 566次 | 用户关注：下面是 [100W逆变器电路]的电路图元件BOM 表：P1 = 250K R1 = 4.7K R2 = 4.7K R3 = 0.1R-5W R4 = 0.1R-5W R5 = 0.1R-5W R6 = 0.1R-5W C1 = 0.022uF C2 = 220uF-25V D1 = BY127 D2 = 9.1V Zener Q1 = TIP122 Q2 = TIP122 Q3 = 2N3055 Q4 = 2N3055 Q5 = 2N3055 Q6 = 2N3055 F1 = 10A Fuse IC1 = CD4047 T1 = 12-0-12V Transformr Connected in Reverse(责任编辑：电路图)下面是[100W逆变器电路]的电路图元件BOM表：P1 = 250KR1 = 4.7KR2 = 4.7KR3 = 0.1R-5WR4 = 0.1R-5WR5 = 0.1R-5WR6 = 0.1R-5WC1 = 0.022uFC2 = 220uF-25VD1 = BY127D2 = 9.1V ZenerQ1 = TIP122Q2 = TIP122Q3 = 2N3055Q4 = 2N3055Q5 = 2N3055Q6 = 2N3055F1 = 10A FuseIC1 = CD4047T1 = 12-0-12V下面是[低成本的500W/12V至220V逆变器电路]的电路图本电路将12V直流转换到220V交流。

目录摘要 (1)ABSTRACT............................................................ .. (2)第一章绪论 (3)第1.1节逆变器的定义 (3)第1.2节逆变器主电路的基本形式 (7)第二章逆变器主电路设计 (7)第2.1节逆变器主电路比较 (7)第2.2节逆变电源的系统结构 (11)第2.3节直流升压电路设计 (12)第2.4节逆变电路设计 (18)第三章逆变系统 (20)第3.1节太阳能逆变电源的设计要求 (20)第3.2节逆变主电路架构及功能 (20)第3.3节逆变控制方式 (21)第3.4节高频变压器设计 (24)第3.5节输出LC滤波器设计 (29)第3.6节全桥型逆变主电路元器件参数的确定 (30)第四章辅助电路、保护电路及系统抗干扰设计 (32)第4.1节辅助电源设计 (32)第4.2节保护电路设计 (34)第4.3节系统的抗干扰技术 (36)第五章研究总结与展望 (38)参考文献 (39)致谢 (40)高效直流12V转交流220V逆变电源设计摘要数字化控制以控制简单、灵活，输出性能更稳定，可以实现模拟控制所不能达到的控制等诸多优势成为电源研究领域的一大热点。

本文介绍了一种以车载高频链逆变电源为模型的逆变器。

车载逆变电源可以把汽车蓄电池的12V直流电转变成大多数电器所需要的220V交流电，系统硬件部分主要包括输出电压、直流母线电压、输出电流的采样和处理，PWM驱动信号的驱动电路，输出滤波环节，出于安全性考虑加入了短路、过压、欠压、过载、温度等保护电路。

系统软件部分则包括SPWM波的生成，闭环控制，及过载保护等。

电路主体逆变方案为-DC(低压)/DC(高压)/AC(高频SPWM脉冲)。

该方案虽然有三个功率变换环节，但其原理简单，实现的技术成熟，并且能较好地实现高频链和SPWM逆变器的结合，产生谐波含量低的工频正弦波输出，并用PSPICE对逆变部分进行了仿真，对输出滤波器参数设定和死区效应进行了分析。

逆变器是一种把直流电能（电池、蓄电瓶）转变成交流电（一般为220伏50HZ正弦波或方波）的装置。

我们常见的应急电源，一般是把直流电瓶逆变成220V交流的。

简单来讲，逆变器就是一种将直流电转化为交流电的装置。

不管是在偏远家村，或是野外需要或是停电应急，逆变器都是一个非常不错的选择。

比较常见的是机房会用到的UPS电源，在突然停电时，UPS可将蓄电池里的直流电逆变为交流供计算机使用，从而防止因突然断电而导致的数据丢失问题。

本文将介绍两种比较简单的逆变器电路图。

并附以简单的逆变器电路图说明，有兴趣的朋友可以研究下，自已动手做一个逆变器也确实是一件非常有成就感的事。

以一就是一张较常见的逆变器电路图。

以上是一款较为容易制作的逆变器电路图，可以将12V直流电源电压逆变为220V市电电压，电路由BG2和BG3组成的多谐振荡器推动，再通过BG1和BG2驱动，来控制BG6和BG7工作。

其中振荡电路由BG5与DW组的稳压电源供电，这样可以使输出频率比较稳定。

在制作时，变压器可选有常用双12V输出的市电变压器。

可根据需要，选择适当的12V蓄电池容量。

以下是一款高效率的正弦波逆变器电器图，该电路用12V电池供电。

先用一片倍压模块倍压为运放供电。

可选取ICL7660或MAX1044。

运放1产生50Hz正弦波作为基准信号。

运放2作为反相器。

运放3和运放4作为迟滞比较器。

其实运放3和开关管1构成的是比例开关电源。

运放4和开关管2也同样。

它的开关频率不稳定。

在运放1输出信号为正相时，运放3和开关管工作。

这时运放2输出的是负相。

这时运放4的正输入端的电位（恒为0）总比负输入端的电位高，所以运放4输出恒为1，开关管关闭。

在运放1输出为负相时，则相反。

这就实现了两开关管交替工作。

当基准信号比检测信号，也即是运放3或4的负输入端的信号比正输入端的信号高一微小值时，比较器输出0，开关管开，随之检测信号迅速提高，当检测信号比基准信号高一微小值时，比较器输出1，开关管关。

12v转220v逆变器工作原理12V转220V逆变器是一种电子设备，它的工作原理是将直流电源（12V）转换为交流电源（220V）。

本文将详细介绍12V转220V 逆变器的工作原理及其应用。

一、工作原理12V转220V逆变器主要由输入端、输出端、控制电路和逆变电路组成。

当直流电源（12V）输入到逆变器时，控制电路负责对输入电压进行检测和处理，然后通过逆变电路将直流电源转换为交流电源（220V）。

逆变电路通常由多个功率器件（如晶体管、MOS管、IGBT等）组成，这些器件通过开关控制来改变电路中电压和电流的方向，从而实现逆变的功能。

逆变器的控制电路采用微处理器或其他控制芯片来实现，可以根据输入电压的变化实时调整逆变电路的工作状态，以保证输出电压的稳定性和纹波度。

在逆变电路中，控制电路通过不断开关功率器件来控制输出电压的波形和频率，从而实现将直流电源转换为交流电源的目的。

逆变器还可以通过电池供电，以应对停电等紧急情况。

二、应用领域12V转220V逆变器在很多领域都有广泛的应用。

其中，家庭和商业用途是最常见的。

在家庭中，逆变器可以将汽车电池或太阳能电池等低压直流电源转换为高压交流电源，供应家庭电器使用。

商业用途包括餐饮业、旅游业、户外活动等，逆变器可以为这些场所提供电力支持，满足各类设备的电能需求。

逆变器还广泛应用于汽车领域。

在汽车中，逆变器可以将车载电池的直流电源转换为交流电源，以供电蓝牙耳机、手机充电器、笔记本电脑等设备使用。

逆变器还常用于农村地区的电力供应，可以将太阳能电池或风力发电机等低压直流电源转换为高压交流电源，为农村地区提供稳定可靠的电力。

总结：12V转220V逆变器是一种可以将直流电源（12V）转换为交流电源（220V）的电子设备。

其工作原理是通过控制电路和逆变电路将直流电源转换为交流电源，以满足不同领域的电能需求。

逆变器在家庭、商业和汽车领域都有广泛的应用，为各类设备提供稳定可靠的电力支持。

12V至220V逆变器电路发布: 2011-8-19 | 作者: —— | 来源:luliangchao| 查看: 3335次| 用户关注：下面是[12V至220V逆变器电路]的电路图电路图PCB板：材料BOM表：R1 = 18k? R2 = 3k3 R3 = 1k R4,R5 = 1k?5 R6 = VDR S10K250 (or S07K250) P1 = 100 k potentiometer C1 = 330nF C2 = 1000 µF 25V T1,T2 = MJ3001 IC1 = 555 IC2 = 4013 LA1 = neon light 230 V F1 = fuse, 5A TR1 = mains transformer, 2x9V 40VA (see text) 4 solder pins(责任编辑：电路图)下面是[12V至220V逆变器电路]的电路图电路图PCB板：材料BOM表：R1 = 18k?R2 = 3k3R3 = 1kR4,R5 = 1k?5R6 = VDR S10K250 (or S07K250)P1 = 100 k potentiometerC1 = 330nFC2 = 1000 µF 25VT1,T2 = MJ3001IC1 = 555IC2 = 4013LA1 = neon light 230 VF1 = fuse, 5ATR1 = mains transformer, 2x9V 40VA (see text)4 solder pins下面是[烙铁逆变电路]的电路图元件BOM表：P1-P2 = 47K R1-R2 = 1K R3-R4 = 270R R5-R6 = 100R/1W R7-R8 = 22R/5W C1-C2 = 0.47uF Q1-Q2 = BC547 Q3-Q4 = BC558 Q5-Q6 = BD140 Q7-Q8 = 2N3055 SW1 = On-Off Switch T1 = 230V AC Primary 12-0-12V 4.5A Secondary Transformer B1 = 12V 7Ah(责任编辑：电路图)下面是[烙铁逆变电路]的电路图元件BOM表：P1-P2 = 47KR1-R2 = 1KR3-R4 = 270RR5-R6 = 100R/1WR7-R8 = 22R/5WC1-C2 = 0.47uFQ1-Q2 = BC547Q3-Q4 = BC558Q5-Q6 = BD140Q7-Q8 = 2N3055SW1 = On-Off SwitchT1 = 230V AC Primary 12-0-12V4.5A Secondary TransformerB1 = 12V 7Ah100W逆变器电路发布: 2011-8-19 | 作者: —— | 来源:dengzhiyu| 查看: 566次| 用户关注：下面是[100W逆变器电路]的电路图元件BOM表：P1 = 250K R1 = 4.7K R2 = 4.7K R3 =0.1R-5W R4 = 0.1R-5W R5 = 0.1R-5W R6 = 0.1R-5W C1 = 0.022uF C2 = 220uF-25V D1 = BY127 D2 = 9.1V Zener Q1 = TIP122 Q2 = TIP122 Q3 = 2N3055 Q4 = 2N3055 Q5 = 2N3055 Q6 = 2N3055 F1 = 10A Fuse IC1 = CD4047 T1 = 12-0-12V Transformr Connected in Reverse(责任编辑：电路图) 下面是[100W逆变器电路]的电路图元件BOM表：P1 = 250KR1 = 4.7KR2 = 4.7KR3 = 0.1R-5WR4 = 0.1R-5WR5 = 0.1R-5WR6 = 0.1R-5WC1 = 0.022uFC2 = 220uF-25VD1 = BY127D2 = 9.1V ZenerQ1 = TIP122Q2 = TIP122Q3 = 2N3055Q4 = 2N3055Q5 = 2N3055Q6 = 2N3055F1 = 10A FuseIC1 = CD4047T1 = 12-0-12V下面是[低成本的500W/12V至220V逆变器电路]的电路图本电路将12V直流转换到220V交流。
