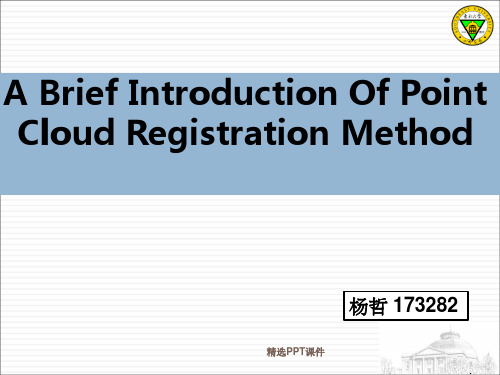

点云配准方法.ppt

基于分块匹配算法的3D点云数据配准方法3D点云数据配准是计算机视觉领域中一项重要的技术。

在医学影像、工业制造、地图绘制等领域，点云配准技术都有广泛的应用。

而分块匹配算法作为点云配准中的一种经典算法，也备受关注。

本文将介绍基于分块匹配算法的3D点云数据配准方法。

1. 什么是点云数据配准点云配准（PointCloud Registration）是将两个或更多点云数据集对齐的过程。

它是计算机视觉和计算机图形学领域中非常重要的技术。

点云配准技术可以用来创建数字地图、工业装配和三维扫描成像等领域。

2. 什么是分块匹配算法分块匹配算法是3D点云配准中一种经典的算法。

常见的原理是将空间划分为多个块去匹配点云，使得算法效率提高，同时也保证了旋转和平移的优化结果可靠性。

在分块匹配算法中，主要有三个步骤：（1）确定块的大小和形状；（2）匹配两个点云中对应的块；（3）寻找最佳的旋转矩阵和平移矩阵，使两个点云对齐。

3. 基于分块匹配算法的点云配准流程基于分块匹配算法的点云配准流程分为以下几个步骤：（1）预处理两个点云，如点云的降采样、滤波等操作；（2）将两个点云分割成块，并计算每个块的质心和法向量；（3）将源点云中的每个点分配到所在块，并计算其与所在块的质心的距离；（4）在目标点云中对应的块中匹配源点云中所有块，并计算它们之间的相似性得分；（5）选取相似性得分最高的匹配，并求解旋转矩阵和平移矩阵，使得两个点云对齐；（6）不断迭代上述步骤，直到达到迭代次数或者所求解的误差小于预定值。

4. 分块匹配算法的特点相比于其它点云配准算法，分块匹配算法具有以下特点：（1）算法效率高。

由于分块操作可以降低匹配计算的复杂度，因此算法的效率非常高。

（2）算法可靠性高。

分块匹配算法采用先匹配块再匹配点的策略，使得算法可以在较大的搜索范围中找到最优解。

（3）算法稳定性好。

经过多次迭代后，分块匹配算法能使变换矩阵收敛到接近于真实变换的解。

5. 未来发展方向目前，分块匹配算法在点云配准领域中已经很成熟。

点云配准的概念和原理点云是三维空间中由离散的点组成的对象，可用于描述物体表面形状、空间位置等信息。

而点云配准则是将两个或多个点云进行对准的处理，其目的在于实现不同视角或时间采集的点云数据融合，从而得到更加完整、准确的三维模型。

下面将从概念和原理两个方面详细说明点云配准的相关知识。

一、概念点云配准的基本思想是寻找两个点云之间的对应关系，通过对应点之间的相对坐标变换，将它们融合为一个整体，使得它们的特征和空间位置得到统一。

其中，寻找对应点的过程主要涉及该点云的特征描述和匹配算法，而坐标变换则可以通过刚体变化、相似变化等多种方式实现。

此外，点云配准还可分为基于特征的配准和基于区域的配准两种方式，前者通常利用点云中的关键点或边缘等局部特征进行匹配，后者则是将点云划分为若干个区域，通过计算区域之间的相似度实现匹配。

二、原理点云配准的实现流程大致为：首先，对于待配准的两个点云，需要对它们进行特征提取和描述，以便于找到它们之间的对应关系。

这里常用的特征包括角点、表面法向量、曲率等，而描述方法则可采用RSA、FPFH等。

接着，通过匹配算法寻找两个点云中的对应点，这里常用的算法包括ICP（最近点迭代法）、NDT（高斯分布拟合）等。

然后，可以根据两个点云之间的对应点来完成坐标变换，使得它们的位置和特征统一。

最后，将融合后的点云进行优化处理，消除配准过程中的误差和缝隙，得到更加精确的三维模型。

总之，点云配准是三维模型构建和重建中的一个关键环节，它对于不同来源、多路数据的融合具有重要意义。

同时，点云配准的实现离不开特征提取、匹配算法以及坐标变换等方面的支持，因此需要掌握相关的理论和技术方法，并依据实际需求选择合适的算法和工具进行配准处理。

基于Kinect 的点云配准方法①李若白1,2, 陈金广1,21(西安工程大学 计算机科学学院, 西安 710048)2(柯桥区西纺纺织产业创新研究院, 绍兴 312030)通讯作者: 陈金广摘　要: Kinect 采集的点云存在点云数量大、点云位置有误差, 直接使用迭代最近点(ICP)算法对点云进行配准时效率低. 针对该问题, 提出一种基于特征点法向量夹角的改进点云配准算法. 首先使用体素栅格对Kinect 采集的原始点云进行下采样, 精简点云数量, 并使用滤波器移除离群点. 然后使用SIFT 算法提取目标点云与待配准点云公共部分的特征点, 通过计算特征点法向量之间的夹角调整点云位姿, 完成点云的初始配准. 最后使用ICP 算法完成点云的精细配准. 实验结果表明, 该算法与传统ICP 算法相比, 在保证点云配准精度的同时, 能够提高点云的配准效率, 具有较高的适用性和鲁棒性.关键词: Kinect; 点云配准; 法向量夹角; 点云滤波; ICP 算法引用格式: 李若白,陈金广.基于Kinect 的点云配准方法.计算机系统应用,2021,30(3):158–163. /1003-3254/7733.htmlPoint Cloud Registration Method Based on KinectLI Ruo-Bai 1,2, CHEN Jin-Guang 1,21(School of Computer Science, Xi’an Polytechnic University, Xi’an 710048, China)2(Shaoxing Keqiao West-Tex Textile Industry Innovative Institute, Shaoxing 312030, China)Abstract : The point clouds collected by Kinect have a large quantity and position errors, and it is inefficient to directly apply the Iterative Closest Point (ICP) algorithm to point cloud registration. To solve this problem, we propose an improved point cloud registration algorithm based on the angle between the normal vectors of feature points. First, the voxel grids are used to down sample the original point clouds collected by Kinect and reduce the number of point clouds and a filter is applied to remove the outliers. Then, the Scale Invariant Feature Transform (SIFT) algorithm is employed to extract the common feature points between the target point clouds and the point clouds to be registered, and the angle between the normal vectors of feature points is calculated to adjust the point cloud pose. Thus, the initial registration of the point clouds is completed. Finally, the ICP algorithm is applied to complete the fine registration of the point clouds.The experimental results show that compared with the traditional ICP algorithm, the proposed algorithm, while ensuring the registration accuracy, can improve the registration efficiency of point clouds and has high applicability and robustness.Key words : Kinect; point cloud registration; method vector angle; point cloud filtering; ICP algorithm1 引言利用点云数据对现实物体进行三维重建是计算机视觉领域的重要技术, 已广泛应用于各行各业. Kinect [1]作为一款具有点云采集功能的设备, 在文物数字化[2]、虚拟现实[3]、三维人体重建与测量[4]、逆向工程[5]等诸多领域都有应用. 通过Kinect 对现实物体的表面进计算机系统应用 ISSN 1003-3254, CODEN CSAOBNE-mail: Computer Systems & Applications,2021,30(3):158−163 [doi: 10.15888/ki.csa.007733] ©中国科学院软件研究所版权所有.Tel: +86-10-62661041① 基金项目: 柯桥纺织产业创新研究院产学研协同创新项目(19KQYB24)Foundation item: Industry-University-Research Cooperation Innovation Project of Keqiao Textile Industry Innovation Research Institute (19KQYB24)收稿时间: 2020-05-22; 修改时间: 2020-06-16; 采用时间: 2020-06-28; csa 在线出版时间: 2021-03-03158行多角度扫描, 得到其点云数据, 利用点云配准技术将不同角度的点云数据合并到统一的三维坐标系下, 形成一个完整的点云数据集, 从而可以得到该物体的三维数字模型.点云配准是三维重建过程中的关键技术, 目前常用的配准算法是Besl等于1992年提出的迭代最近点(Iterative Closest Points, ICP)算法[6], 该算法精度高、容易实现, 但对目标点云和待配准点云的初始位置要求较高, 并且在点云数量较大时, 配准过程会消耗大量时间. 为此, 国内外研究人员在此算法的基础上进行了改进, 提出了PICP (Probability ICP)[7]、MICP (Modified ICP)[8]和CICP (Cluster ICP)[9]等配准算法,这些算法虽然克服了ICP算法的局限性, 但是算法的普适性有所降低, 并且对Kinect实时采集的点云进行配准时具有较低的鲁棒性. Chen等[10]和Zhao等[11]提出了尺度迭代最近点 (Scaling Iterative Closest Point, SICP) 算法, 但在点云数量较大的情况下配准效率较低, 同样不适合直接用来对Kinect采集的原始点云进行配准.针对上述问题, 本文提出一种基于特征点法向量夹角的改进点云配准算法. 该算法在点云配准之前对Kinect采集得到的原始点云数据进行下采样和滤波处理, 在保持点云的形态特征和空间信息不变的情况下,精简点云数量. 在点云初始配准阶段, 通过计算特征点法向量之间的夹角来调整待配准点云的位姿, 使目标点云和待配准点云在空间的位姿保持一致.最后在点云精细配准阶段, 使用迭代最近点配准算法完成两片点云的配准.2 点云数据的获取与处理2.1 使用Kinect获取点云数据Kinect是微软公司开发的一款获取3D体感信息的设备, 它由多阵列麦克风、RGB彩色摄像头、红外摄像头和红外发射器组成, 可应用于体感游戏、三维重建、虚拟试衣、文物保护等领域. Kinect 1.0获取深度图像是基于Light Coding[12]技术, 该技术是将红外线光均匀分布投射在被测物体和空间中, 通过红外摄像头记录空间和物体上的每个散斑, 在得到原始数据后, 使用设备中的PS1080芯片计算出具有深度信息的图像. Kinect 2.0则是基于Time Of Flight (TOF)技术获取深度图像, TOF技术是通过向目标发射连续的特定波长的红外光线脉冲, 经过传感器接收待测物体传回的光信号, 计算光线往返的飞行时间或相位差得到待测物体的3D深度信息. 相比于Kinect 1.0, 采用了TOF 技术的Kinect 2.0获取深度图像的精度更高, 被外界光影响的概率更低, 针对环境光具有更强的抗干扰性, 因此本文选用Kinect 2.0采集点云数据.为获取物体的点云数据, 通常需要先获取物体的深度图像, 然后将深度图像的二维图像信息根据式(1)和式(2)转换成三维点云数据.u0v0式中, f x、f y、、为Kinect的内参, 可通过相机标定求出; (u, v)为深度图像中的点; z c为物体到相机的距离; x w、y w、z w为世界坐标系中的坐标点, 即点云坐标; R、T分别为3×3的旋转矩阵和3×1的平移矩阵, 且[R T]=[I 1].2.2 点云的滤波处理使用Kinect获取的点云数量和设备的相机分辨率有关, 尤其是Kinect 2.0, 获取的每一帧深度图像中包含的点云数量通常在21万左右. 而且在采集点云的过程中, 由于Kinect的精度、使用者的经验和环境因素等带来的影响, 点云数据中会不可避免的出现噪声点,这将对点云配准的精度和效率带来直接影响, 因此在点云配准前需要对Kinect采集的原始点云数据进行下采样和滤波处理.2.2.1 点云下采样由于Kinect获取的每一帧图像中包含的点云数量巨大, 如果直接使用原始点云数据进行配准, 会降低点云的配准效率, 因此在点云配准前需对原始点云进行下采样处理, 精简点云数量. 此处使用体素化网格法[13]实现点云下采样, 其步骤为:(1)为原始点云创建三维体素栅格, 体素大小由原始点云数量决定;(2) 计算三维体素栅格的重心点, 并用距离重心点最近的点代替体素栅格内的其他点, 删除剩余点;2021 年 第 30 卷 第 3 期计算机系统应用159(3) 遍历原始点云中所有点并重复执行步骤(1)和步骤(2), 得到下采样处理后的点云.2.2.2 移除离群点通常在使用Kinect 采集点云数据时, 因为设备和测量误差会产生稀疏的离群点, 如果不将离群点移除,则会影响点云配准的精度. 此处通过计算一个点的邻域范围内K 近邻的邻域平均距离来移除离群点, 其步骤如下:(1) 使用kd-tree 算法[14]对点云数据集进行搜索,寻找数据集中每个目标点的邻域范围内K 个点作为临近点;τ(τ>0)n >τ×m (2) 计算目标点与临近点的平均值n 和标准差m ,并设定一个阈值 , 若, 则该点为离群点, 并将其从点云数据集中移除.3 改进的点云配准算法ICP 算法虽然具有比较高的配准精度, 但该算法对目标点云和待配准点云的初始位姿要求较高, 并且需要对两片点云公共部分的特征点进行逐一匹配, 这将增大点云配准的耗时. 因此, 对点云配准算法进行改进:在点云初始配准阶段, 通过计算两片点云对应的特征点法向量之间的夹角来调整待配准点云的初始位姿,在此基础上使用ICP 算法完成点云的精细配准.3.1 点云初始配准3.1.1 特征点的提取与匹配特征点是点云数据集中具有稳定性、区别性和代表性的点集, 其数量相比于原始点云的数量少很多, 在点云配准、曲面重建和三维人体测量研究中具有重要作用. 特征点提取算法比较多, 如NARF(Normal Aligned Radial Feature)算法[15]、快速点特征直方图(Fast Point Feature Histograms, FPFH)算法[16]、尺度不变特征变换(Scale-Invariant Feature Transform, SIFT)算法[17]、Harris 算法[18]等. SIFT 算法针对点云的平移、旋转、缩放等具有尺度不变性[19], 对Kinect 采集的点云适用性高, 因此本文使用SIFT 算法提取点云特征点.SIFT 算法的原理可理解为: 对每个相邻尺度之间的图像进行相减, 得到差分高斯金字塔图像, 然后对其进行泰勒展开, 从而定位出特征点的精确位置.一个尺度可变高斯函数G (x , y , σ)与原图像I (x ,y )进行卷积运算, 得到该图像在不同尺度下的尺度空间L (x , y , σ), 即:式中, σ 为尺度空间因子, (x , y )为图像的像素坐标.相邻尺度图像之间相减可以得到高斯差分算子D (x , y , σ), 用来对尺度图像中的极值点进行检测:式中, k 为表示不同尺度图像的一个常量. 尺度图像中的极值点组成了特征点,通过拟合三维曲面可以确定特征点的坐标和尺度, 同时去除不稳定、对比度低的特征点. 利用差分高斯 (DoG) 函数对空间尺度进行泰勒展开, 以筛选特征点, 展开式如下:X =(x ,y ,σ)T 式中, , 对式(6)进行求导, 并令其等于0,就可以得到特征点的精确坐标:将式(7)带入式(6), 化简可得:X =(x ,y ,σ)T D ˆX ≥ψψ若极值点满足, 则将该点保存为特征点, 其中为极值点偏移量的阈值.使用SIFT 算法将目标点云和待配准点云公共重叠部分的特征点提取之后, 需要对两片点云的特征点进行匹配, 此处通过计算特征点的最近欧氏距离来确定对应的特征点集. 设目标点云的特征点集为P f ={p 1,p 2, …, p i }, 待配准点云的特征点集为Q f ={q 1, q 2, …,q j }, 针对特征点集P f 中一点p i , 使用快速最近邻搜索(FLANN)算法[20]查找特征点集Q f 中与该点欧式距离最近的一点q j , 得到两片点云对应的特征点对(p i , q j ).3.1.2 基于特征点法向量夹角调整点云位姿由于使用ICP 算法进行点云配准时对目标点云P 和待配准点云Q 的初始位姿有较高要求, 因此在点云初始配准阶段通过计算两片点云的特征点法向量之间的夹角来调整待配准点云的位姿, 算法流程如下:n pi n q j (1) 根据两片点云对应的特征点对计算其法向量和;计算机系统应用2021 年 第 30 卷 第 3 期160(2) 计算对应法向量之间夹角的余弦值, 并与预设的阈值λ进行比较, 计算式如下:(3) 如果式(9)不成立, 则通过反余弦函数计算法向量之间夹角的角度θ, 根据该角度估计待配准点云的刚体变换矩阵, 调整待配准点云的位姿, 重复步骤(2)和步骤(3), 直到式(9)成立.3.2 点云精细配准经过点云的初始配准, 目标点云和待配准点云已经得到了比较理想的位姿状态, 在此基础上使用ICP 算法完成两片点云的精细配准. ICP 算法是通过目标点云和待配准点云之间的几何关系来计算相应的变换参数, 从而确定对应的旋转矩阵和平移矩阵并应用于待配准点云, 得到变换位置后新的待配准点云, 不断重复上述过程, 直到满足所需的收敛条件, 即满足目标函数最小[21]时, 便可完成点云的精细配准.目标函数如下式:P 0i Q 0i 式中, 、分别为初始配准获得的目标点云和待配准点云, R 、T 分别为旋转矩阵和平移矩阵.4 实验结果与分析为验证上述算法在点云配准中的有效性和可行性,使用Stanford Bunny 点云模型和Kinect 采集的点云数据模型分别进行3次实验, 并与传统的ICP 算法进行比较. 实验在Intel core i5-4210U CPU @ 1.70 GHz~2.40 GHz 、8 GB RAM 、Windows 10 64位专业版操作系统、Visual Studio 2019开发平台、PCL 1.8.1版本、Kinect for Windows SDK V2.0环境下进行, C++作为编程语言. 图1为实验2和实验3的算法流程图.实验1使用经典的Stanford Bunny 点云模型作为素材, 以验证本文算法的可行性, 实验结果如图2所示.实验使用不同角度下的点云模型进行配准, 目标点云和待配准点云分别如图2(a)、图2(b)所示. 使用传统ICP 算法和使用本文算法对两片点云进行配准, 实验结果如图2(c)、图2(d)所示. 由图2(c)可知, 直接使用ICP 算法对Stanford Bunny 点云模型进行配准后, 两片点云出现了错位, 没有完全拼接在一起. 使用改进后的算法对点云模型进行配准后的效果较好, 由图2(d)可以看出, 两片点云重合效果和配准后的姿态均好于图2(c).图1 算法流程图(a) 目标点云 (b) 待配准点云(c) 传统 ICP 算法(d) 本文算法图2 Stanford Bunny 点云模型配准实验2使用Kinect 采集人体上半身的点云数据作为实验素材, 以验证本文算法针对Kinect 采集的点云数据进行配准时的有效性, 实验结果如图3所示. 其中2021 年 第 30 卷 第 3 期计算机系统应用161目标点云是被测人体位于Kinect 正前方采集得到, 如图3(a), 待配准点云是将Kinect 旋转15°采集得到的,如图3(b). 图3(c)、图3(d)是分别使用传统ICP 算法和本文算法得到的实验结果, 从实验结果可以看到, 使用传统ICP 算法配准后的效果明显较差, 特别是胳膊,没有完全重合, 使用本文算法的配准效果有了明显改善, 两片点云完全重合.(a) 目标点云 (b) 待配准点云(c) 传统 ICP算法(d) 本文算法图3 Kinect 采集的人体模型配准实验3通过对室内复杂场景的点云模型进行配准以验证本文算法的普适性. 使用Kinect 对室内复杂场景的点云数据进行不同角度的采集作为目标点云和待配准点云, 如图4(a)、图4(b)所示. 图4(c)、图4(d)分别为使用传统ICP 算法和使用本文算法进行点云配准的结果, 由实验结果可知, 本文算法在点云配准效果上好于传统ICP 算法, 如图4(d), 室内的场景均完全重合.但使用传统ICP 算法配准后效果较差, 如图4(c), 两片点云出现错位, 配准精度较低.考虑到Kinect 采集的点云数据中包含有大量噪声点, 会影响点云配准的精度, 所以本文在配准前对点云进行了噪声滤波处理. 为提高点云配准的效率, 本文在保证点云数据中所包含的形状特征与空间结构信息不变的情况下, 使用体积为1 cm 3的体素栅格对采集的点云数据进行下采样, 精简点云数量. 在点云初始配准阶段, 本文通过计算特征点法向量间的夹角来调整待配准点云的初始位姿, 提高其初始位姿精度, 从而可以减少传统 ICP 算法中目标点云与待配准点云对应旋转矩阵的计算量, 以此来减少点云配准算法的迭代次数, 同时能够降低算法的运算复杂度, 减少配准时间.(a)目标点云 (b)待配准点云(c)传统 ICP算法(d) 本文算法图4 Kinect 采集的室内场景模型配准将点云配准用时和均方误差作为点云配准效果的评价标准, 如表1所示, 本文算法在点云配准中的耗时相较于传统ICP 算法明显减少, 均方误差也优于传统ICP 算法. 比如对复杂场景进行配准时, 本文算法比传统ICP 算法用时减少了18.205 s, 配准效率提高了约29%, 均方误差降低了0.177, 配准精度提高了约19%.由此可见本文算法在一定程度上能够减少配准用时,提高点云配准精度.表1 两种配准算法性能比较点云名称原始点云数量传统ICP 算法本文算法配准用时(s)均方误差(mm)点云数量配准用时(s)均方误差(mm)Bunny 35 94732.0760.32815 8059.5940.212三维人体49 64039.1520.38613 0887.7340.177复杂场景94 98062.6810.91662 55644.4760.7395 结语为解决Kinect 采集的点云数据配准效率低的问题, 提出了一种基于特征点法向量夹角的改进点云配准算法, 该算法通过精简点云数量和计算特征点法向量间的夹角来调整点云初始位姿, 以减少配准算法的迭代次数, 从而达到提高点云配准效率的目的. 实验结计算机系统应用2021 年 第 30 卷 第 3 期162果表明, 本文提出的算法在保证Kinect采集的物体点云形状特征不变的情况下, 能够减少点云数量, 提高点云配准精度和效率. 但本文算法在对不同维度的多视角点云进行配准时, 使用SIFT算法对特征点进行提取与匹配时会出现一定的误差, 并耗费较多时间, 使点云配准的精度和效率均有所降低, 因此这也是该算法以后优化的方向, 并在此基础上融合多视角点云配准数据, 优化配准结果, 完成物体三维模型的重建.参考文献吴剑锋, 蒋濛婷, 马梦鑫, 等. 基于点云融合算法的Kinect 三维重建技术及其应用研究. 计算机应用与软件, 2018, 35(8): 260–264. [doi: 10.3969/j.issn.1000-386x.2018.08.047] 1舒欢. 三维重建和3D打印在兵马俑修复中的应用. 电子科学技术, 2017, 4(4): 160–163. [doi: 10.16453/j.issn.2095-8595.2017.04.036]2陆剑锋, 王正平, 金红军. 三维激光扫描与虚拟现实技术在城市景观中的应用. 激光杂志, 2019, 40(7): 174–178. [doi:10.14016/ki.jgzz.2019.07.174]3Xie HY, Zhong YQ. Structure-consistent customized virtual mannequin reconstruction from 3D scans based on optimization. Textile Research Journal, 2020, 90(7–8): 937–950. [doi: 10.1177/0040517519883957]4张德海, 李艳芹, 谢贵重, 等. 三维光学扫描技术逆向工程应用研究. 应用光学, 2015, 36(4): 519–525. [doi: 10.5768/ JAO201536.0401005]5Besl PJ, Mckay ND. A method for registration of 3-D shapes.IEEE Transactions on Pattern Analysis and Machine Intelligence, 1992, 14(2): 239–256. [doi: 10.1109/34.121791] 6Du SY, Liu J, Zhang CJ, et al. Probability iterative closest point algorithm for m-D point set registration with noise.Neurocomputing, 2015, 157: 187–198. [doi: 10.1016/j.neucom.2015.01.019]7Marani R, Renò V, Nitti M, et al. A modified iterative closest point algorithm for 3D point cloud registration. Computer-Aided Civil and Infrastructure Engineering, 2016, 31(7): 515–534. [doi: 10.1111/mice.12184]8Tazir ML, Gokhool T, Checchin P, et al. CICP: Cluster iterative closest point for sparse-dense point cloud registration. Robotics and Autonomous Systems, 2018, 108: 66–86. [doi: 10.1016/j.robot.2018.07.003]9Chen ECS, McLeod AJ, Baxter JSH, et al. Registration of 103D shapes under anisotropic scaling: Anisotropic-scaled iterative closest point algorithm. International Journal of Computer Assisted Radiology and Surgery, 2015, 10(6): 867–878. [doi: 10.1007/s11548-015-1199-9]Zhao L, Shen XK, Long X. Robust wrinkle-aware non-rigid registration for triangle meshes of hand with rich and dynamic details. Computers & Graphics, 2012, 36(5): 577–583. [doi: 10.1016/j.cag.2012.03.035]11Nitzan D, Brain AE, Duda RO. The measurement and use of registered reflectance and range data in scene analysis.Proceedings of the IEEE, 1977, 65(2): 206–220. [doi: 10.1109/ PROC.1977.10458]12王欢, 汪同庆, 李阳. 利用Kinect深度信息的三维点云配准方法研究. 计算机工程与应用, 2016, 52(12): 153–157. [doi:10.3778/j.issn.1002-8331.1407-0506]13马杰, 王旭娇, 马鹏飞, 等. 融合kd tree邻域查询的深度学习点云分类网络. 深圳大学学报(理工版), 2020, 37(1): 79–83.14Steder B, Rusu RB, Konolige K, et al. Point feature extraction on 3D range scans taking into account object boundaries. Proceedings of 2011 IEEE International Conference on Robotics and Automation. Shanghai, China.2011. 2601–2608.15Rusu RB, Blodow N, Beetz M. Fast Point Feature Histograms (FPFH) for 3D registration. Proceedings of 2009 IEEE International Conference on Robotics and Automation.Kobe, Japan. 2009. 3212–3217.16Lowe DG. Distinctive image features from Scale-Invariant keypoints. International Journal of Computer Vision, 2004, 60(2): 91–110. [doi: 10.1023/B:VISI.0000029664.99615.94] 17Sipiran I, Bustos B. A robust 3D interest points detector based on Harris operator. Proceedings of the 3rd Eurographics Conference on 3D Object Retrieval.Norrköping, Sweden. 2010. 7–14.18孙培芪, 卜俊洲, 陶庭叶, 等. 基于特征点法向量的点云配准算法. 测绘通报, 2019, (8): 48–53. [doi: 10.13474/ki.11-2246.2019.0250]19王金龙, 周志峰. 基于SIFT图像特征提取与FLANN匹配算法的研究. 计算机测量与控制, 2018, 26(2): 175–178.[doi: 10.16526/ki.11-4762/tp.2018.02.043]20杨帆, 唐伟智, 吴昊. 改进迭代最近点算法的点云自动精配准. 遥感信息, 2018, 33(2): 40–45. [doi: 10.3969/j.issn.1000-3177.2018.02.006]212021 年 第 30 卷 第 3 期计算机系统应用163。

基于特征的点云配准方法1.引言1.1 概述点云配准是计算机视觉和机器人领域中一个重要的问题，它涉及到将多个点云数据集对齐到同一个坐标系下。

点云配准的目标是找到最优的刚体变换，使得不同点云之间的对应点能够对齐，从而进行后续的分析和处理。

在过去的几十年里，点云配准一直是一个受到广泛关注的研究热点。

它在三维重建、目标识别和机器人导航等领域具有广泛的应用。

然而，由于数据量大、噪声干扰和姿态变化等挑战，点云配准任务仍然具有一定的挑战性。

为了解决这个问题，研究者们提出了许多不同的点云配准方法。

其中基于特征的点云配准方法是一种常用的方法。

这种方法利用点云中的特征进行匹配和对齐，以实现点云的配准。

特征提取方法用于从点云中提取具有判别性和鲁棒性的特征描述子，而特征匹配方法则用于准确地匹配不同点云中的特征点。

本文将重点讨论基于特征的点云配准方法。

首先，我们将介绍一些常用的特征提取方法，包括描述子，这些描述子能够捕捉点云中的局部几何信息和表面特征。

然后，我们将讨论特征匹配方法，这些方法用于确定不同点云中对应的特征点。

接着，我们将介绍基于特征的点云配准方法，这些方法通过最小化特征点对之间的距离，来估计点云之间的刚体变换关系。

最后，我们将讨论点云配准的优化算法，用于进一步优化配准结果。

通过本文的研究，我们希望能够深入了解基于特征的点云配准方法在实践中的应用和挑战。

同时，我们也希望能够为点云配准算法的改进和发展提供一定的参考和借鉴。

点云配准作为一个重要的问题，它的研究和应用具有广阔的前景，有望为三维重建、机器人导航和虚拟现实等领域的发展做出重要贡献。

文章结构部分的内容如下所示：1.2 文章结构本文主要围绕基于特征的点云配准方法展开研究，通过以下几个方面进行论述和探讨。

第2节是正文的核心部分，首先介绍了特征提取方法，包括特征描述子和特征匹配。

在特征提取方法中，我们将重点介绍如何从点云数据中提取出能够描述点云特征的特征描述子，以及如何通过特征匹配来寻找匹配的特征点对。

点云配准的分类点云配准是将多个点云数据集对齐和融合为一个整体的过程。

在计算机视觉和机器人领域广泛应用，特别是在三维重建、遥感地图构建、目标检测和室内导航等方面。

本文将介绍点云配准的分类方法。

1. 刚体变换方法：刚体变换方法是最简单和最常用的点云配准方法之一。

该方法假设点云之间存在一个刚体变换关系，即平移和旋转。

常用的刚体变换算法有ICP算法（Iterative Closest Point）和Horn算法。

ICP算法通过迭代优化的方式不断更新点云之间的变换关系，直到找到最优的变换参数。

Horn算法则通过最小二乘法估计点云之间的平移和旋转参数。

刚体变换方法适用于需要精确配准的场景，但对初始变换参数要求较高。

2. 特征提取与匹配方法：特征提取与匹配方法通过提取关键点和描述子，进行特征匹配和配准。

常用的特征提取算法有SIFT（Scale-Invariant Feature Transform）和SURF（SpeededUp Robust Features）。

特征提取与匹配方法不仅可以实现刚体变换的配准，还可以处理非刚体变换的配准问题。

该方法的优点是对初始变换参数的要求较低，但对于复杂场景和大规模点云数据可能存在计算量大和匹配失败的问题。

3. 分层配准方法：分层配准方法将点云数据集按照不同的层级进行配准，逐步从粗到细进行匹配。

通常将点云数据集分解成多个层次，每个层次对应不同的精度和密度。

常用的分层配准算法有Octree和Multi-resolution ICP。

分层配准方法能够减小计算量，提高配准效果，并适用于不同尺度和密度的点云数据。

4. 深度学习方法：近年来，深度学习在点云配准领域也取得了重要的进展。

通过使用卷积神经网络（CNN）和自编码器（Autoencoder）等深度学习技术，可以提取点云数据的表示特征，并实现点云的配准。

例如，PointNet和PointNet++是目前常用的深度学习方法，它们可以直接对无序的点云数据进行处理，具有较好的配准效果和鲁棒性。
