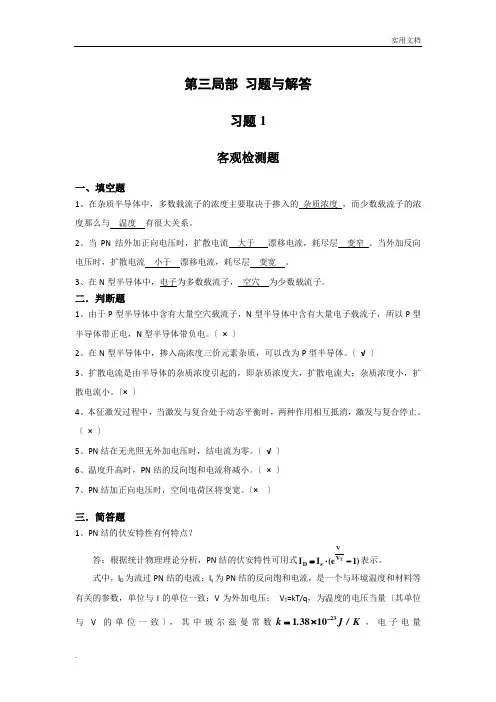

第三局部 习题与解答习题1客观检测题一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的 杂质浓度 ，而少数载流子的浓度那么与 温度 有很大关系。

2、当PN 结外加正向电压时，扩散电流 大于 漂移电流，耗尽层 变窄 。

当外加反向电压时，扩散电流 小于 漂移电流，耗尽层 变宽 。

3、在N 型半导体中，电子为多数载流子， 空穴 为少数载流子。

二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。

〔 × 〕2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。

〔 √ 〕3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。

〔× 〕4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。

〔 × 〕5、PN 结在无光照无外加电压时，结电流为零。

〔 √ 〕6、温度升高时，PN 结的反向饱和电流将减小。

〔 × 〕7、PN 结加正向电压时，空间电荷区将变宽。

〔× 〕三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e (I I T V Vs D -⋅=表示。

式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压； V T =kT/q ，为温度的电压当量〔其单位与V 的单位一致〕，其中玻尔兹曼常数k .J /K -=⨯2313810，电子电量)(C 1060217731.1q 19库伦-⨯=，那么)V (2.11594TV T =，在常温〔T=300K 〕下，V T =25.875mV=26mV 。

当外加正向电压，即V 为正值，且V 比V T 大几倍时，1e TV V >>，于是TV V s eI I ⋅=，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1eTV V <<，于是s I I -≈，这时PN 结只流过很小的反向饱和电流，且数值上根本不随外加电压而变，PN 结呈反向截止状态。

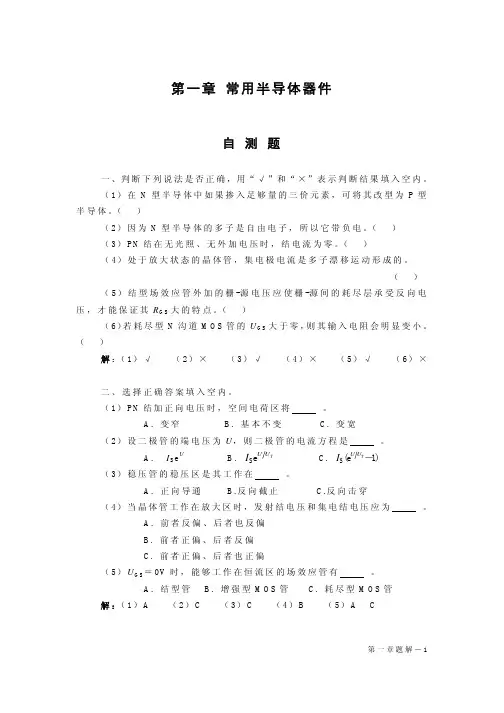

第一章 半导体基础知识自测题一、（1）√ （2）× （3）√ （4）× （5）√ （6）×二、（1）A （2）C （3）C （4）B （5）A C三、U O1≈1.3V U O2＝0 U O3≈－1.3V U O4≈2V U O5≈2.3V U O6≈－2V 四、U O1＝6V U O2＝5V五、根据P CM ＝200mW 可得：U CE ＝40V 时I C ＝5mA ，U CE ＝30V 时I C ≈6.67mA ，U CE ＝20V 时I C ＝10mA ，U CE ＝10V 时I C ＝20mA ，将改点连接成曲线，即为临界过损耗线。

图略。

六、1、V2V mA6.2 A μ26V C C CC CE B C bBEBB B =-====-=R I U I I R U I βU O ＝U CE ＝2V 。

2、临界饱和时U CES ＝U BE ＝0.7V ，所以Ω≈-====-=k 4.45V μA6.28mA86.2V BBEBB b CB c CESCC C I U R I I R U I β七、T 1：恒流区；T 2：夹断区；T 3：可变电阻区。

习题1.1（1）A C （2）A （3）C （4）A 1.2不能。

因为二极管的正向电流与其端电压成指数关系，当端电压为1.3V 时管子会因电流过大而烧坏。

1.3 u i 和u o 的波形如图所示。

tt1.4 u i 和u o 的波形如图所示。

1.5 u o 的波形如图所示。

1.6 I D ＝（V －U D ）/R ＝2.6mA ，r D ≈U T /I D ＝10Ω，I d ＝U i /r D ≈1mA 。

1.7 （1）两只稳压管串联时可得1.4V 、6.7V 、8.7V 和14V 等四种稳压值。

（2）两只稳压管并联时可得0.7V 和6V 等两种稳压值。

1.8 I ZM ＝P ZM /U Z ＝25mA ，R ＝U Z /I DZ ＝0.24～1.2k Ω。
