人民防空地下室给排水系统设计中应注意几个问题论文

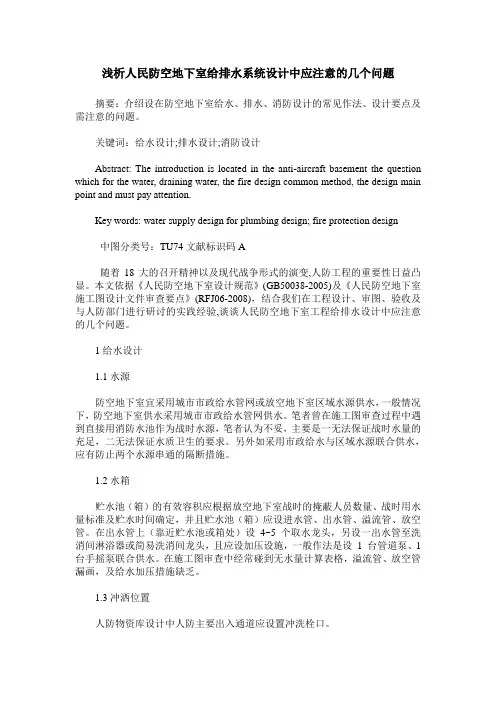

浅析人民防空地下室给排水系统设计中应注意的几个问题摘要：介绍设在防空地下室给水、排水、消防设计的常见作法、设计要点及需注意的问题。

关键词：给水设计;排水设计;消防设计Abstract: The introduction is located in the anti-aircraft basement the question which for the water, draining water, the fire design common method, the design main point and must pay attention.Key words: water supply design for plumbing design; fire protection design中图分类号：TU74文献标识码A随着18大的召开精神以及现代战争形式的演变,人防工程的重要性日益凸显。

本文依据《人民防空地下室设计规范》(GB50038-2005)及《人民防空地下室施工图设计文件审查要点》(RFJ06-2008)，结合我们在工程设计、审图、验收及与人防部门进行研讨的实践经验,谈谈人民防空地下室工程给排水设计中应注意的几个问题。

1给水设计1.1水源防空地下室宜采用城市市政给水管网或放空地下室区域水源供水，一般情况下，防空地下室供水采用城市市政给水管网供水。

笔者曾在施工图审查过程中遇到直接用消防水池作为战时水源，笔者认为不妥，主要是一无法保证战时水量的充足，二无法保证水质卫生的要求。

另外如采用市政给水与区域水源联合供水，应有防止两个水源串通的隔断措施。

1.2水箱贮水池（箱）的有效容积应根据放空地下室战时的掩蔽人员数量、战时用水量标准及贮水时间确定，并且贮水池（箱）应设进水管、出水管、溢流管、放空管。

在出水管上（靠近贮水池或箱处）设4~5 个取水龙头，另设一出水管至洗消间淋浴器或简易洗消间龙头，且应设加压设施，一般作法是设 1 台管道泵、1台手摇泵联合供水。

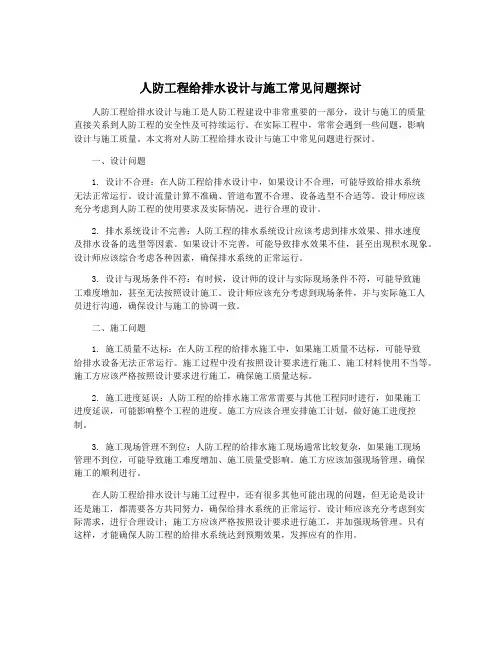

人防工程给排水设计与施工常见问题探讨人防工程给排水设计与施工是人防工程建设中非常重要的一部分，设计与施工的质量直接关系到人防工程的安全性及可持续运行。

在实际工程中，常常会遇到一些问题，影响设计与施工质量。

本文将对人防工程给排水设计与施工中常见问题进行探讨。

一、设计问题1. 设计不合理：在人防工程给排水设计中，如果设计不合理，可能导致给排水系统无法正常运行。

设计流量计算不准确、管道布置不合理、设备选型不合适等。

设计师应该充分考虑到人防工程的使用要求及实际情况，进行合理的设计。

2. 排水系统设计不完善：人防工程的排水系统设计应该考虑到排水效果、排水速度及排水设备的选型等因素。

如果设计不完善，可能导致排水效果不佳，甚至出现积水现象。

设计师应该综合考虑各种因素，确保排水系统的正常运行。

3. 设计与现场条件不符：有时候，设计师的设计与实际现场条件不符，可能导致施工难度增加，甚至无法按照设计施工。

设计师应该充分考虑到现场条件，并与实际施工人员进行沟通，确保设计与施工的协调一致。

二、施工问题1. 施工质量不达标：在人防工程的给排水施工中，如果施工质量不达标，可能导致给排水设备无法正常运行。

施工过程中没有按照设计要求进行施工、施工材料使用不当等。

施工方应该严格按照设计要求进行施工，确保施工质量达标。

2. 施工进度延误：人防工程的给排水施工常常需要与其他工程同时进行，如果施工进度延误，可能影响整个工程的进度。

施工方应该合理安排施工计划，做好施工进度控制。

3. 施工现场管理不到位：人防工程的给排水施工现场通常比较复杂，如果施工现场管理不到位，可能导致施工难度增加、施工质量受影响。

施工方应该加强现场管理，确保施工的顺利进行。

在人防工程给排水设计与施工过程中，还有很多其他可能出现的问题，但无论是设计还是施工，都需要各方共同努力，确保给排水系统的正常运行。

设计师应该充分考虑到实际需求，进行合理设计；施工方应该严格按照设计要求进行施工，并加强现场管理。

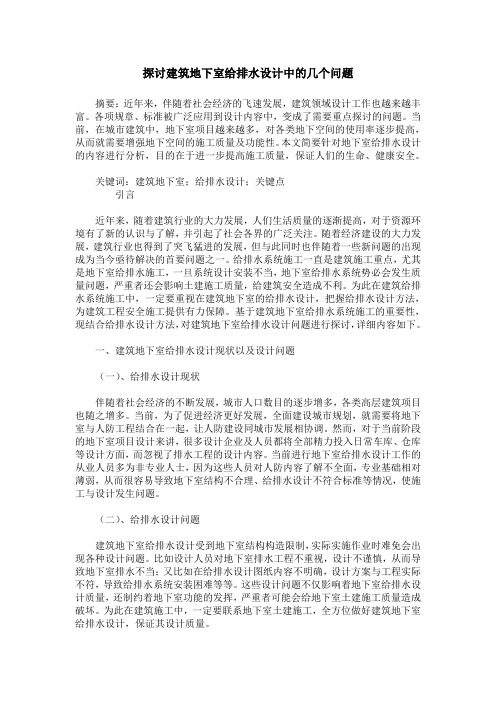

探讨建筑地下室给排水设计中的几个问题摘要：近年来，伴随着社会经济的飞速发展，建筑领域设计工作也越来越丰富。

各项规章、标准被广泛应用到设计内容中，变成了需要重点探讨的问题。

当前，在城市建筑中，地下室项目越来越多，对各类地下空间的使用率逐步提高，从而就需要增强地下空间的施工质量及功能性。

本文简要针对地下室给排水设计的内容进行分析，目的在于进一步提高施工质量，保证人们的生命、健康安全。

关键词：建筑地下室；给排水设计；关键点引言近年来，随着建筑行业的大力发展，人们生活质量的逐渐提高，对于资源环境有了新的认识与了解，并引起了社会各界的广泛关注。

随着经济建设的大力发展，建筑行业也得到了突飞猛进的发展，但与此同时也伴随着一些新问题的出现成为当今亟待解决的首要问题之一。

给排水系统施工一直是建筑施工重点，尤其是地下室给排水施工，一旦系统设计安装不当，地下室给排水系统势必会发生质量问题，严重者还会影响土建施工质量，给建筑安全造成不利。

为此在建筑给排水系统施工中，一定要重视在建筑地下室的给排水设计，把握给排水设计方法，为建筑工程安全施工提供有力保障。

基于建筑地下室给排水系统施工的重要性，现结合给排水设计方法，对建筑地下室给排水设计问题进行探讨，详细内容如下。

一、建筑地下室给排水设计现状以及设计问题（一）、给排水设计现状伴随着社会经济的不断发展，城市人口数目的逐步增多，各类高层建筑项目也随之增多。

当前，为了促进经济更好发展，全面建设城市规划，就需要将地下室与人防工程结合在一起，让人防建设同城市发展相协调。

然而，对于当前阶段的地下室项目设计来讲，很多设计企业及人员都将全部精力投入日常车库、仓库等设计方面，而忽视了排水工程的设计内容。

当前进行地下室给排水设计工作的从业人员多为非专业人士，因为这些人员对人防内容了解不全面，专业基础相对薄弱，从而很容易导致地下室结构不合理、给排水设计不符合标准等情况，使施工与设计发生问题。

（二）、给排水设计问题建筑地下室给排水设计受到地下室结构构造限制，实际实施作业时难免会出现各种设计问题。

关于人民防空地下室给排水设计中几个问题的看法发表时间：2019-05-21T16:15:57.010Z 来源：《防护工程》2019年第3期作者：张晓松[导读] 针对人民防空地下室给排水设计中的几个疑难问题，提出了一些看法和建议，希望能为行业相关人员提供有益参考。

三亚市建设工程施工图设计文件审查中心海南 572000摘要：针对人民防空地下室给排水设计中的几个疑难问题，提出了一些看法和建议，希望能为行业相关人员提供有益参考。

关键词：柴油电站；固定泵；污水集水坑；无关管道引言人民防空工程建设应当防护可靠，平战结合，在确保战备效益的前提下，发挥社会效益和经济效益，人民防空地下室给排水设计作为其中重要的一环，最重要的原则是应当保障战时功能的实现，而不合理的设计不仅战时无法保障人民生命财产安全，反而造成建设资源的极大浪费，所以合理的设计至关重要。

笔者针对从事设计及审核图纸的工作中遇到的几个疑难问题，提出了一点自己的见解。

一、关于固定电站水冷系统废水池的问题防空地下室柴油发电站的冷却包括柴油发电机组的冷却和机房空气的冷却，二者都可以采用水冷或者风冷的方式，但是对于发电机组总容量较大、室外温度较高的固定柴油电站，采用风冷的方式通常不能满足要求，只能采用水冷的方式。

关于水冷系统的设计，《人民防空地下室设计规范GB50038-2005》及《全国民用建筑工程设计技术措施-2009-防空地下室》中有对部分设计参数提出要求，但是对于战时水冷系统产生的高温废水排放问题并未详细讲述，现图集《08FJ04防空地下室固定柴油电站》P46页～P53页所示工程实例中某固定电站设置水冷系统（自备内水源），冷却后废水设固定泵排水至防护区外，穿越防护结构处排水管设置防护阀门及套管，系统废水排放量约为25m3/h，而废水池有效容积仅为4 m3左右，仅可满足约10min排放要求，对此笔者不能理解，因为空袭时隔绝防护时间内排水管所设防护阀门必须关闭无法向外排水，那么系统运行时间超过10min后产生的冷却废水排放至何处？笔者也曾假设柴油电站是否可以间歇运行或者战时不进行冷却而是维持高温运行，仅仅是以机组的工作效率降低作为代价，空袭过后再恢复正常运行状态，但是经与发电机厂家了解，发电机组高温运行状态下十几分钟或者几分钟就会停机，尤其是大容量机组更甚，所以这种假设是不成立的，那么只有该电站可以连续向外排水，且外部的废水收纳设施具有同等抗力级别的情况可以解释的通，因为图集只是工程的局部表述，并未完整呈现整个工程项目的设计情况，实际的外部排水情况并未可知。

178 |CHINA HOUSING FACILITIES盥洗间。

战时水箱材质宜采用食品级304不锈钢装配式水箱，也可以采用玻璃钢水箱等材质。

水箱配管有进水管、出水管、溢流管、泄空管、通气管、水位计、检修人孔，与平时使用的水箱设置相同。

水箱安装在基础之上，箱底外面距室内地坪面净高不小于500m m ，箱顶面距室内顶板净高不小于700m m 。

战时人防工程（地下室）的供水方式，宜结合平时的供水情况来选择。

如防护单元内有供平时使用的变频供水设备，战时可以利用设备为战时供水；如平时为城市自来水直接供水，战时宜设置给水专用的增压管道泵供水。

战时电源无保证的人防工程（地下室）应加设人力机械供水设备，常用的是手摇泵。

Copyright ©博看网. All Rights Reserved.1792023.07 |b —柴油发电机组在额定功率下的燃油消耗率，k g /k W ；T —规范要求的贮油时间，d ，一般取7~10d ；r —柴油密度，k g /L ，一般为0.81~0.86k g /L ，计算可取0.85 k g /L 。

2.5管材防空地下室选用的给水管管材，穿过人防围护结构的给水管道应采用钢塑复合管、热镀锌钢管等抗压等级高的管材，防护阀门之后人防区域内部的管道，考虑节约投资的因素，可采用其它符合规范及标准要求的管材。

平时使用的管道，压力等级按平时Copyright ©博看网. All Rights Reserved.180 | CHINA HOUSING FACILITIES使用要求确定，战时管道压力等级不低于1.0M P a 。

防防腐处理金属管，例如钢塑复合管、防腐处理后的钢机制排水铸铁管及管件。

在结构底板中及以下敷设的2.6管道防护密闭上部建筑使用的设备房间宜设置在防护密闭区之室门框墙、临空墙和顶板的管道直径不宜大于D N 150密闭措施。

人防管道穿墙套管的做法有刚性防水套管位和有较高抗震设防要求的地区，也可采用柔性密闭的穿墙管道防护；两侧加防护挡板的刚性防水套管适管道从出入口或人防围护结构引入时，应在围护侧的管道上设置防护阀门。

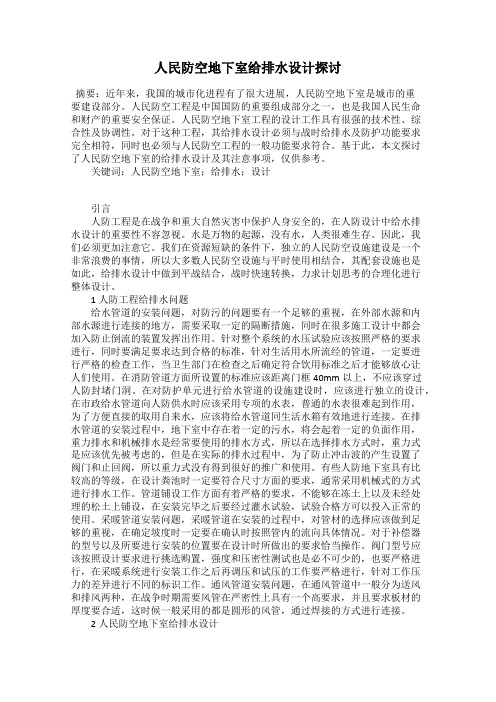

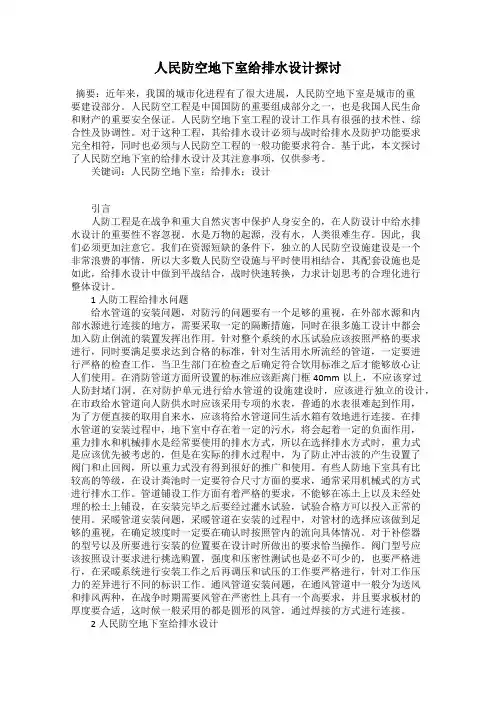

人民防空地下室给排水设计探讨摘要：近年来，我国的城市化进程有了很大进展，人民防空地下室是城市的重要建设部分。

人民防空工程是中国国防的重要组成部分之一，也是我国人民生命和财产的重要安全保证。

人民防空地下室工程的设计工作具有很强的技术性、综合性及协调性。

对于这种工程，其给排水设计必须与战时给排水及防护功能要求完全相符，同时也必须与人民防空工程的一般功能要求符合。

基于此，本文探讨了人民防空地下室的给排水设计及其注意事项，仅供参考。

关键词：人民防空地下室；给排水；设计引言人防工程是在战争和重大自然灾害中保护人身安全的，在人防设计中给水排水设计的重要性不容忽视。

水是万物的起源，没有水，人类很难生存。

因此，我们必须更加注意它。

我们在资源短缺的条件下，独立的人民防空设施建设是一个非常浪费的事情，所以大多数人民防空设施与平时使用相结合，其配套设施也是如此，给排水设计中做到平战结合，战时快速转换，力求计划思考的合理化进行整体设计。

1人防工程给排水问题给水管道的安装问题，对防污的问题要有一个足够的重视，在外部水源和内部水源进行连接的地方，需要采取一定的隔断措施，同时在很多施工设计中都会加入防止倒流的装置发挥出作用。

针对整个系统的水压试验应该按照严格的要求进行，同时要满足要求达到合格的标准，针对生活用水所流经的管道，一定要进行严格的检查工作，当卫生部门在检查之后确定符合饮用标准之后才能够放心让人们使用。

在消防管道方面所设置的标准应该距离门框40mm以上，不应该穿过人防封堵门洞。

在对防护单元进行给水管道的设施建设时，应该进行独立的设计，在市政给水管道向人防供水时应该采用专项的水表，普通的水表很难起到作用，为了方便直接的取用自来水，应该将给水管道同生活水箱有效地进行连接。

在排水管道的安装过程中，地下室中存在着一定的污水，将会起着一定的负面作用，重力排水和机械排水是经常要使用的排水方式，所以在选择排水方式时，重力式是应该优先被考虑的，但是在实际的排水过程中，为了防止冲击波的产生设置了阀门和止回阀，所以重力式没有得到很好的推广和使用。

关于人防地下室给排水设计的几点探讨相信很多人对于”深挖洞、广积粮、不称霸”这一口号都不陌生，这是上世纪60年代中期毛泽东主席就当时国际形势的分析而提出的关于战备问题的重要指示，深挖洞就是指挖防空洞。

也是从那时起全国开始高度重视人防工事的建设，发展至今，从住宅小区、商场附近民防工程醒目的标识就可见一斑。

人防工程作为战时保障人民生命安全、国家经济财富的重要场所，必须要设计合理，满足一定的防护要求且有较为完善的配套设施。

本文将针对人防地下室在给排水设计方面进行重点分析及探讨。

标签：人防地下室；给排水设计；平战合用因为当下土地资源紧张，城市地下空间兼顾人防工程时，就必须考虑其平时功能及战时功能。

我在工作中接触最多的即是战时人员掩蔽工程、医疗救护工程和防空专业队工程，工作内容便是以上工程战时给水排水设计，因为兼顾其平时功能（和平年代，其平时功能使用率更高），所以还要考虑人防工程平时使用时的消防设计。

现我就以上所说的三类工程作为平时功能及战时功能使用时的设计要点、设计难点及设计中容易出现的问题做几点分析：一、设计要点1.战时给水设计城市地下空间兼作人防的工程，一般都没有可靠的外部水源，按照规范要求，战时人员用水可由装配式水箱供给，分为饮用水箱和生活水箱，生活水箱主要提供掩蔽时间内人员的洗消供水和遭受生化武器袭击受到污染时人防工程各个出入口的冲洗用水，可采用管道泵增压。

至于水箱大小、贮水多少，可根据不同工程的不同功能按照规范要求相应计算，水箱布置尽量合理。

2.消防设计规范《人民防空工程设计防火规范》GB50098-2009对于上述三类人防工程战时消防不做要求，所以消防设计特指作为平时功能使用时的相关设计。

上面提到的三类人防工程，其平时功能多为汽车停车库、储藏室和自行车库。

人防工程作为以上三种功能使用时，其防火等级、火灾类型以及所要设置的消防设施则需要按照现行的国家标准规范要求进行设计。

人防地下室通常设置有室内消火栓系统、自动喷淋系统和灭火器，室内消火栓系统和自动喷淋系统的设计还要结合非人防区域综合考虑。

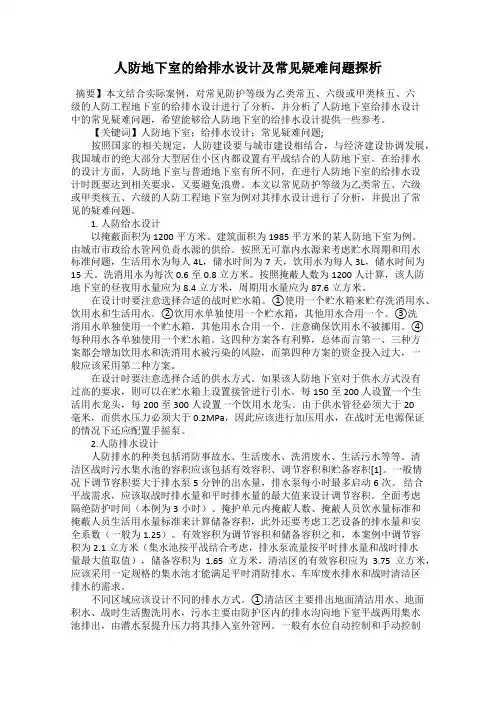

人防地下室的给排水设计及常见疑难问题探析摘要】本文结合实际案例，对常见防护等级为乙类常五、六级或甲类核五、六级的人防工程地下室的给排水设计进行了分析，并分析了人防地下室给排水设计中的常见疑难问题，希望能够给人防地下室的给排水设计提供一些参考。

【关键词】人防地下室；给排水设计；常见疑难问题;按照国家的相关规定，人防建设要与城市建设相结合，与经济建设协调发展，我国城市的绝大部分大型居住小区内都设置有平战结合的人防地下室。

在给排水的设计方面，人防地下室与普通地下室有所不同，在进行人防地下室的给排水设计时既要达到相关要求，又要避免浪费。

本文以常见防护等级为乙类常五、六级或甲类核五、六级的人防工程地下室为例对其排水设计进行了分析，并提出了常见的疑难问题。

1. 人防给水设计以掩蔽面积为1200平方米、建筑面积为1985平方米的某人防地下室为例。

由城市市政给水管网负责水源的供给。

按照无可靠内水源来考虑贮水周期和用水标准问题，生活用水为每人4L，储水时间为7天，饮用水为每人3L，储水时间为15天。

洗消用水为每次0.6至0.8立方米。

按照掩蔽人数为1200人计算，该人防地下室的昼夜用水量应为8.4立方米，周期用水量应为87.6立方米。

在设计时要注意选择合适的战时贮水箱。

①使用一个贮水箱来贮存洗消用水、饮用水和生活用水。

②饮用水单独使用一个贮水箱，其他用水合用一个。

③洗消用水单独使用一个贮水箱，其他用水合用一个，注意确保饮用水不被挪用。

④每种用水各单独使用一个贮水箱。

这四种方案各有利弊，总体而言第一、三种方案都会增加饮用水和洗消用水被污染的风险，而第四种方案的资金投入过大，一般应该采用第二种方案。

在设计时要注意选择合适的供水方式。

如果该人防地下室对于供水方式没有过高的要求，则可以在贮水箱上设置接管进行引水。

每150至200人设置一个生活用水龙头，每200至300人设置一个饮用水龙头。

由于供水管径必须大于20毫米，而供水压力必须大于0.2MPa，因此应该进行加压用水，在战时无电源保证的情况下还应配置手摇泵。

人防工程给排水设计与施工常见问题探讨人防工程给排水设计和施工是人防工程中的重要组成部分，对于人防工程的安全和使用具有重要意义。

在实际工程中，人防工程给排水设计和施工中存在一些常见问题，需要引起我们的重视和解决。

人防工程给排水设计中常见问题是排水系统的设计不合理。

在人防工程中，排水系统的设计是至关重要的，它直接影响着排水效果和人防设施的安全运行。

有些设计师在设计过程中存在一些问题，比如管径选择不合理、排水方向不对等。

这些问题会导致排水系统的排水效果不佳，出现积水等安全隐患。

人防工程给排水施工中常见问题是施工质量不过关。

人防工程的给排水系统是一个复杂的工程，要求施工人员具备一定的技术能力和严格的工艺操作。

一些施工单位在施工过程中存在一些问题，比如施工质量不过关、工艺操作不规范等。

这些问题会导致给排水系统的安全隐患和人防设施的使用问题。

人防工程给排水系统的维护与管理也是一个重要的问题。

在人防工程的使用过程中，排水系统需要进行定期的维护与管理，以保证其正常运行和安全使用。

由于管理部门的疏于维护或者维护不及时，导致给排水系统出现了一些问题，比如堵塞、泄漏等。

这些问题可能会引发严重的安全事故和设施损坏。

针对以上问题，我们应该采取一系列的解决措施。

在设计阶段，应该加强设计人员的专业培训，提高其设计能力和水平。

在施工阶段，要加强对施工单位的监督和管理，确保施工质量过关。

在维护管理阶段，要加强对排水系统的维护和管理，定期检查并及时处理问题。

人防工程给排水设计与施工常见问题需要引起我们的重视和解决。

只有加强设计、施工和维护管理各个环节，才能确保人防工程的排水系统运行正常、安全可靠。
