第五章凹版印刷机

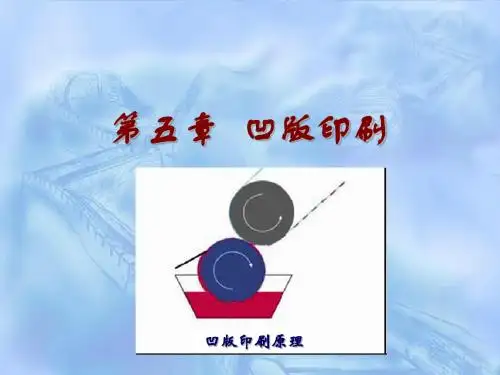

凹版印刷机原理使用凹版进行印刷的机器。

印版的图文部分凹下，而空白部分与印版滚筒的外圆在同一平面上。

简介凹版印刷机印刷时，印版滚筒全版面着墨，以刮墨刀将版面上空白部分的油墨刮清，留下图文部分的油墨，然后过纸，由压印滚筒在纸的背面压印,使凹下部分的油墨直接转移到纸面上,最后经收纸部分将印刷品堆集或复卷好。

[印刷方式凹版印刷机是采用圆压圆直接印刷方式印刷，印版直接制在印版滚筒上，采用浸墨或喷墨方式给墨，没有匀墨机构。

由于墨层厚，使用挥发性强的快干油墨，须有烘干装置。

分类1、机型按使用纸张的不同分为单张纸和卷筒纸凹印机2、按机组运行一次印刷的色数分为单色、四色、五色、六色等，又有单面印刷和双面印刷之分。

主要结构凹印机的主要结构均由给纸、给墨、印刷、烘干、收纸5个部分组成。

1、给纸部分，单张纸凹印机是纸堆式单张连续给纸，卷筒纸凹印机是用卷筒纸连续给纸。

2、印刷部分中印版滚筒与压印滚筒的排列有垂直、水平、倾斜3种，印版滚筒排列在下方。

一般每个机组都有1个印版滚筒和1个压印滚筒。

为了增大印刷压力，有的装有2个压印滚筒。

3、给墨装置有将印版滚筒部分浸在墨槽内的直接给墨和由浸在墨槽内的出墨辊将油墨传给印版滚筒的间接给墨，高速机上有的还采用喷墨方式。

4、烘干部分是利用电或蒸汽加热的热风，有的用红外线或远红外线灯使印刷品干燥。

5、收纸部分，单张纸是堆积成纸堆，卷筒纸是将纸带裁切折页堆集好或复卷成纸卷。

卷筒纸多色凹印机印刷部分的结构有机组型和卫星型2种。

前者是按所需色数设置机组，每个机组中各有1个印版滚筒和1～2个压印滚筒，收纸部分是采用复卷方式。

卫星型四色凹印机,印刷部分有1个大压印滚筒和4组印版滚筒。

还有将凹版印刷与平版印刷或凸版印刷、模切等组合，以适应印刷品的不同要求。

历史发展1947年中国上海建业义华机器制造股份有限公司制成凹版印刷机。

1962年上海人民机器厂制成单张纸单色凹印机，1975年北京人民机器厂制成卷筒纸四色凹印机。

凹版印刷机工作原理
嘿！今天咱们来聊聊凹版印刷机的工作原理呀！
哎呀呀，你知道吗？凹版印刷机可是个厉害的家伙呢！它的工作原理其实挺神奇的哇！
首先呢，凹版印刷机得有印版，这印版可不是一般的印版呀！它上面可是有凹下去的图文部分呢。

这些凹下去的地方就像一个个小“陷阱”，等着油墨往里填呢！
然后呢，油墨就登场啦！哇，这油墨可重要了呀！它被均匀地涂敷在印版的表面上。

因为印版上的凹处和凸处的差异，油墨就只会留在那些凹下去的图文部分呢！这是不是很神奇呀？
接下来，纸张或者其他承印物就被送进印刷机里啦！当它们和印版接触的时候，压力就发挥作用了呀！在压力的作用下，凹处的油墨就被转移到承印物上，形成清晰、精美的图案和文字呢！
你想想看，这整个过程是不是就像一场精心编排的舞蹈呀？每个步骤都配合得那么默契！而且，凹版印刷机的速度还挺快的呢，能够高效地完成大量的印刷任务！
不过，要让凹版印刷机正常工作，还得注意好多细节呢！比如印版的质量、油墨的特性、压力的控制等等。

稍微有一点没弄好，印刷出来的东西可能就达不到理想的效果啦！
总之呀，凹版印刷机的工作原理虽然看似复杂，但只要咱们了解了其中的门道，就会发现它真的太厉害了！它为我们的生活带来了那么多精美的印刷品，是不是很值得我们去深入了解呀？。

凹版印刷机工作原理与应用Last revision on 21 December 2020第一章概论凹版印刷作为印刷工艺的一种，以其印制品墨层厚实，颜色鲜艳、饱和度高、印版耐印率高、印品质量稳定、印刷速度快等优点在印刷包装及图文出版领域内占据极其重要的地位。

凹版印刷原理及特点凹版印刷的原理凹版印刷从其名称上就可以得知：它的文字图像是凹入版面的。

也就是说凹版的空白部分都在同一平面上(版面)，而图文部分位于空白部分之下，并以不同深度凹入版面来表现原稿图像的浓谈层次。

这样的印版称之为凹版。

用凹版复制图像的印刷称为凹版印刷。

原稿上的暗调层次在凹版上相应的印刷部分，其低凹的深度大；反之，原稿上最明亮的层次在凹版上相应印刷的部分，其低凹的深度就浅。

因此，凹版的印刷部分是根据其凹下去的深浅程度所含的油墨的不同来表现印刷图像的深浅层次。

凹版印刷的特点凹版印刷与凸版、平版相比较，凹版保存并传递油墨的载体是网穴。

由于网穴的油墨容积可以各不相同，所以传递的油墨量也就各异，因此，凹版印刷的印品与平、凸、丝网印刷相比，具有墨层厚实、色彩鲜艳、层次清晰丰富和真实感强等特点。

（1）墨层厚实。

一般来说，印刷的油墨层厚度乎印约2ym，凸印约7严m，而凹印可达9—20Pm，仅次于丝网印刷，墨层的厚实可产生许多特殊效果，如立体感强，能在大幅面的粗质纸、塑料薄膜和金属箔上印刷的优点。

（2）墨层干燥快，不需要喷粉，可以进入下一工序。

（3）凹版印刷属于干式叠印，无润版液干扰，图像质量和纸张尺寸比较稳定。

（4）承印材料适应广。

（5）耐印率高，适合大批量印刷。

目前，凹版印刷的印品主要有以下几类：纸包装，如烟盒、酒盒、酒标、香皂盒、药盒等等。

塑料软包装，如食品包装、化妆品、医药包装、种子包装、工业品包装等。

有价证券印刷，如钞票、邮票等。

第二章凹版印刷的分类按承印物形状，凹版印刷可分为单张印刷和卷筒印刷。

按制版的方式不同，凹版又可分为腐蚀凹版和雕刻凹版两大类。

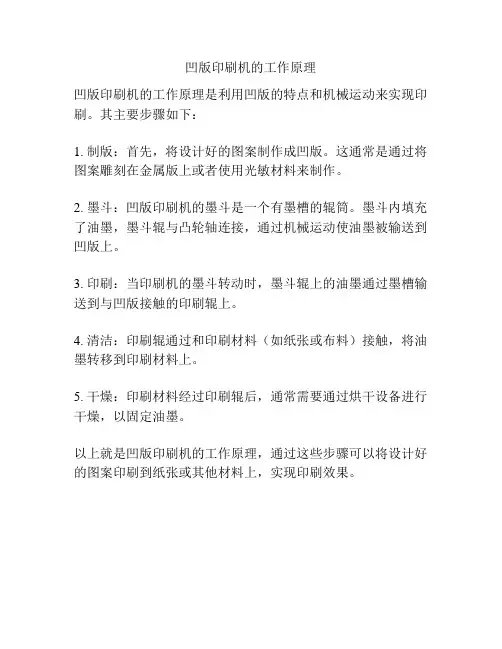

凹版印刷机的工作原理
凹版印刷机的工作原理是利用凹版的特点和机械运动来实现印刷。

其主要步骤如下：
1. 制版：首先，将设计好的图案制作成凹版。

这通常是通过将图案雕刻在金属版上或者使用光敏材料来制作。

2. 墨斗：凹版印刷机的墨斗是一个有墨槽的辊筒。

墨斗内填充了油墨，墨斗辊与凸轮轴连接，通过机械运动使油墨被输送到凹版上。

3. 印刷：当印刷机的墨斗转动时，墨斗辊上的油墨通过墨槽输送到与凹版接触的印刷辊上。

4. 清洁：印刷辊通过和印刷材料（如纸张或布料）接触，将油墨转移到印刷材料上。

5. 干燥：印刷材料经过印刷辊后，通常需要通过烘干设备进行干燥，以固定油墨。

以上就是凹版印刷机的工作原理，通过这些步骤可以将设计好的图案印刷到纸张或其他材料上，实现印刷效果。

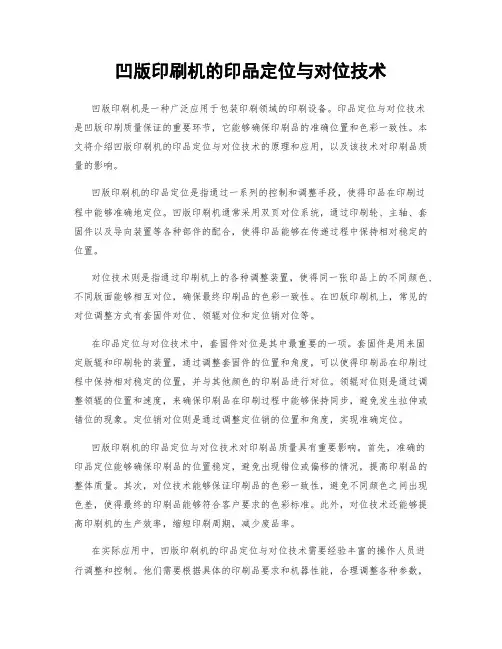

凹版印刷机的印品定位与对位技术凹版印刷机是一种广泛应用于包装印刷领域的印刷设备。

印品定位与对位技术是凹版印刷质量保证的重要环节，它能够确保印刷品的准确位置和色彩一致性。

本文将介绍凹版印刷机的印品定位与对位技术的原理和应用，以及该技术对印刷品质量的影响。

凹版印刷机的印品定位是指通过一系列的控制和调整手段，使得印品在印刷过程中能够准确地定位。

凹版印刷机通常采用双页对位系统，通过印刷轮、主轴、套固件以及导向装置等各种部件的配合，使得印品能够在传递过程中保持相对稳定的位置。

对位技术则是指通过印刷机上的各种调整装置，使得同一张印品上的不同颜色、不同版面能够相互对位，确保最终印刷品的色彩一致性。

在凹版印刷机上，常见的对位调整方式有套固件对位、领辊对位和定位销对位等。

在印品定位与对位技术中，套固件对位是其中最重要的一项。

套固件是用来固定版辊和印刷轮的装置，通过调整套固件的位置和角度，可以使得印刷品在印刷过程中保持相对稳定的位置，并与其他颜色的印刷品进行对位。

领辊对位则是通过调整领辊的位置和速度，来确保印刷品在印刷过程中能够保持同步，避免发生拉伸或错位的现象。

定位销对位则是通过调整定位销的位置和角度，实现准确定位。

凹版印刷机的印品定位与对位技术对印刷品质量具有重要影响。

首先，准确的印品定位能够确保印刷品的位置稳定，避免出现错位或偏移的情况，提高印刷品的整体质量。

其次，对位技术能够保证印刷品的色彩一致性，避免不同颜色之间出现色差，使得最终的印刷品能够符合客户要求的色彩标准。

此外，对位技术还能够提高印刷机的生产效率，缩短印刷周期，减少废品率。

在实际应用中，凹版印刷机的印品定位与对位技术需要经验丰富的操作人员进行调整和控制。

他们需要根据具体的印刷品要求和机器性能，合理调整各种参数，保证印刷品得到最佳的定位和对位效果。

此外，定期对印刷机的机械部件进行维护和保养，及时更换磨损的零部件，对保持印刷品定位与对位技术的稳定性和精准性也是十分关键的。
