西门子网络模块

11在无其他适配器的情况下首次怎样和以太网模块cp343-1,cp343-1lean连接首次的连接必须要用以太网模块的mac的地址连接，在PG/PC中设置连接方式为ISO AND Ethernet ，这种连接方式是网卡间通过mac地址的连接方式。

其它与用pc适配器连接方法相同，在第一次连接上后，如果将来使用的是TCP/IP 协议，则在硬件组态里设置好IP地址，没有网关选择无网关。

连接，下载硬件组态。

硬件组态下载完后，以太网模块的IP地址确定，就可以将PG/PC改为TCP/IP的方式了。

然后把计算机的网卡地址设得与硬件组态中的IP地址在同一网段中（不能相同，否则会冲突）。

最后网线的选用，计算机直接与模块连接时，交叉线与平行线都可以，通过交换机或路由器则需要用平行线。

由于cp343-1 lean 无mac地址，那么其第一次连接必须通过其他适配器写入地址后才能完成，同时也就不支持ISO AND Ethernet 的通讯方式。

通过CP343-1模块，如何实现2套S7-300之间的以太网通讯？我们首先搭建一套测试设备，设备的结构图如下：2套S7-300系统由PS307电源、CPU314C-2DP、CPU314C-2PTP、CP343-1、CP343-1 IT、PC、CP5611、STEP7组成，PLC系统概貌如下图：如下将向您一步一步展示如何实现2套S7-300之间的以太网通讯：第一步：打开SIMATIC Manager，根据我们系统的硬件组成，进行系统的硬件组态，如图：插入2个S7300的站，进行硬件组态：分别组态2个系统的硬件模块：设置CP343-1、CP343-IT模块的参数，建立一个以太网，MPI、IP地址：组态完2套系统的硬件模块后，分别进行下载，然后点击Network Configration按钮，打开系统的网络组态窗口NetPro，选中CPU314，如下图：在窗口的左下部分点击鼠标右键，插入一个新的网络链接，并设定链接类型为ISO-on-TCP connection 或TCP connection或UDP connection 或ISO Transport connection，如下图：点击OK后，弹出链接属性窗口，使用该窗口的默认值，并根据该对话框右侧信息进行后面程序的块参数设定：当2套系统之间的链接建立完成后，用鼠标选中图标中的CPU，分别进行下载，这里略去CPU314C-2DP的下载图示：到此为止，系统的硬件组态和网络配置已经完成。

CPU6ES7 211-0AA23-0XB0 CPU221 DC/DC/DC,6输入/4输出6ES7 211-0BA23-0XB0 CPU221 继电器输出,6输入/4输出6ES7 212-1AB23-0XB8 CPU222 DC/DC/DC,8输入/6输出6ES7 212-1BB23-0XB8 CPU222 继电器输出,8输入/6输出6ES7 214-1AD23-0XB8 CPU224 DC/DC/DC,14输入/10输出6ES7 214-1BD23-0XB8 CPU224 继电器输出,14输入/10输出6ES7 214-2AD23-0XB8 CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO(PNP) 6ES7 214-2AS23-0XB8 CPU224XPsi DC/DC/DC,14DI/10DO,2AI/1AO(NPN) 6ES7 214-2BD23-0XB8 CPU224XP 继电器输出,14DI/10DO,2AI/1AO6ES7 216-2AD23-0XB8 CPU226 DC/DC/DC,24输入/16输出6ES7 216-2BD23-0XB8 CPU226 继电器输出,24输入/16输出扩展模块6ES7 221-1BH22-0XA8 EM221 16入 24VDC，开关量6ES7 221-1BF22-0XA8 EM221 8入 24VDC，开关量6ES7 221-1EF22-0XA0 EM221 8入 120/230VAC，开关量6ES7 222-1BF22-0XA8 EM222 8出 24VDC，开关量6ES7 222-1EF22-0XA0 EM222 8出 120V/230VAC，0.5A 开关量6ES7 222-1HF22-0XA8 EM222 8出继电器6ES7 222-1BD22-0XA0 EM222 4出 24VDC 固态－MOSFET6ES7 222-1HD22-0XA0 EM222 4出继电器干触点6ES7 223-1BF22-0XA8 EM223 4入/4出 24VDC，开关量6ES7 223-1HF22-0XA8 EM223 4入 24VDC/4出继电器6ES7 223-1BH22-0XA8 EM223 8入/8出 24VDC，开关量6ES7 223-1PH22-0XA8 EM223 8入 24VDC/8出继电器6ES7 223-1BL22-0XA8 EM223 16入/16出 24VDC，开关量6ES7 223-1PL22-0XA8 EM223 16入 24VDC/16出继电器6ES7 223-1BM22-0XA8 EM223 32入/32出 24VDC，开关量6ES7 223-1PM22-0XA8 EM223 32入 24VDC/32出继电器6ES7 231-0HC22-0XA8 EM231 4入*12位精度，模拟量6ES7 231-0HF22-0XA0 EM231 8入*12位精度，模拟量6ES7 231-7PB22-0XA8 EM231 2入*热电阻，模拟量6ES7 231-7PC22-0XA0 EM231 4入*热电阻，模拟量6ES7 231-7PD22-0XA8 EM231 4入*热电偶，模拟量6ES7 231-7PF22-0XA0 EM231 8入*热电偶，模拟量6ES7 232-0HB22-0XA8 EM232 2出*12位精度，模拟量6ES7 232-0HD22-0XA0 EM232 4出*12位精度，模拟量6ES7 235-0KD22-0XA8 EM235 4入/1出*12位精度，模拟量6ES7 277-0AA22-0XA0 EM277 PROFIBUS-DP接口模块6ES7 253-1AA22-0XA0 EM253 位控模块6GK7 243-1EX01-0XE0 CP243-1 工业以太网模块附件6ES7 291-8GF23-0XA0 MC291,新CPU22x存储器盒,64K6ES7 297-1AA23-0XA0 CC292,CPU22x时钟/日期电池盒6ES7 291-8BA20-0XA0 BC293,CPU22x电池盒6ES7 290-6AA20-0XA0 扩展电缆,I/O扩展,0.8米,CPU22x/EM6ES7 901-3CB30-0XA0 编程/通讯电缆,PC/PPI,带光电隔离,5-开关,5m6ES7 901-3DB30-0XA0 编程/通讯电缆,PC/PPI,带光电隔离,USB接口，5-开关6ES7 292-1AD20-0AA0 CPU22x/EM端子连接器块,7个端子,可拆卸6ES7 292-1AE20-0AA0 CPU22x/EM端子连接器块,12个端子,可拆卸6ES7 292-1AG20-0AA0 CPU22x/EM连接器块,18个端子,可拆卸6AV6 640-0AA00-0AX0 TD400C文本显示器6EP1 332-1SH31 专为S7－200 设计电源,24V/3.5A 可并联5个6ES7 810-2CC03-0YX0 STEP 7-Micro/Win32 V4.0 包含SP6升级包电源模板6ES7 307-1BA01-0AA0 电源模块(2A)6ES7 307-1EA01-0AA0 电源模块(5A)6ES7 307-1KA02-0AA0 电源模块(10A)CPU6ES7 312-1AE14-0AB0 CPU312，32K内存6ES7 312-5BF04-0AB0 CPU312C，64K内存 10DI/6DO6ES7 313-5BG04-0AB0 CPU313C，128K内存 24DI/16DO / 4AI/2AO6ES7 313-5BG04-9AM0 CPU313C，128K内存24DI/16DO / 4AI/2AO(组合件）（6ES7 313-5BF03-0AB0+2*6ES7 392-1AM00-0AA0）6ES7 313-6BG04-0AB0 CPU313C-2PTP，128K内存 16DI/16DO6ES7 313-6CG04-0AB0 CPU313C-2DP，128K内存 16DI/16DO6ES7 313-6CG04-9AM0 CPU313C-2DP，128K内存 16DI/16DO（6ES7 313-6CF03-0AB0+6ES7 392-1AM00-0AA0）6ES7 314-1AG14-0AB0 CPU314,128K内存6ES7 314-6BH04-0AB0 CPU314C-2PTP 192K内存 24DI/16DO / 4AI/2AO6ES7 314-6CH04-0AB0 CPU314C-2DP 192K内存 24DI/16DO / 4AI/2AO6ES7 314-6CH04-9AM0 CPU314C-2DP 192K内存24DI/16DO / 4AI/2AO（6ES7 314-6CG03-0AB0+2*6ES7 392-1AM00-0AA0）6ES7 315-2AH14-0AB0 CPU315-2DP, 256K内存6ES7 315-2EH14-0AB0 CPU315-2 PN/DP, 384K内存6ES7 317-2AK14-0AB0 CPU317-2DP,1M内存6ES7 317-2EK14-0AB0 CPU317-2 PN/DP,1MB内存6ES7 318-3EL01-0AB0 CPU319-3 PN/DP,2M内存内存卡6ES7 953-8LF20-0AA0 SIMATIC Micro内存卡 64kByte(MMC)6ES7 953-8LG20-0AA0 SIMATIC Micro内存卡128KByte(MMC)6ES7 953-8LJ30-0AA0 SIMATIC Micro内存卡512KByte(MMC)6ES7 953-8LL20-0AA0 SIMATIC Micro内存卡2MByte(MMC)6ES7 953-8LM20-0AA0 SIMATIC Micro内存卡4MByte(MMC)6ES7 953-8LP20-0AA0 SIMATIC Micro内存卡8MByte(MMC)开关量模板6ES7 321-1BH02-0AA0 开入模块（16点，24VDC）6ES7 321-1BH02-9AJ0 开入模块（16点，24VDC）组合件(6ES7 321-1BH02-0AA0+6ES7 392-1AJ00-0AA0)6ES7 321-1BH10-0AA0 开入模块（16点，24VDC）6ES7 321-1BH50-0AA0 开入模块（16点，24VDC，源输入）6ES7 321-1BH50-9AJ0 开入模块（16点，24VDC，源输入）组合件 (6ES7 321-1BH50-0AA0+6ES7 392-1AJ00-0AA0)6ES7 321-1BL00-0AA0 开入模块（32点，24VDC）6ES7 321-1BL00-9AM0 开入模块（32点，24VDC）组合件(6ES7 321-1BL00-0AA0+6ES7 392-1AM00-0AA0)6ES7 321-7BH01-0AB0 开入模块（16点，24VDC，诊断能力）6ES7 321-1EL00-0AA0 开入模块（32点，120VAC）6ES7 321-1FF01-0AA0 开入模块（8点，120/230VAC）6ES7 321-1FF10-0AA0 开入模块（8点，120/230VAC）与公共电位单独连接6ES7 321-1FH00-0AA0 开入模块（16点，120/230VAC）6ES7 321-1FH00-9AJ0 开入模块（16点，120/230VAC）(6ES7 321-1FH00-0AA0+6ES7 392-1AJ00-0AA0)6ES7 321-1CH00-0AA0 开入模块（16点，24/48VDC）6ES7 321-1CH20-0AA0 开入模块（16点，48/125VDC）6ES7 321-1BP00-0AA0 开入模块（64点，24VDC）6ES7 322-1BH01-0AA0 开出模块（16点，24VDC）6ES7 322-1BH01-9AJ0 开出模块（16点，24VDC）(6ES7 322-1BH01-0AA0+6ES7 392-1AJ00-0AA0)6ES7 322-1BH10-0AA0 开出模块（16点，24VDC）高速6ES7 322-1CF00-0AA0 开出模块（8点，48-125VDC）6ES7 322-8BF00-0AB0 开出模块（8点，24VDC）诊断能力6ES7 322-5GH00-0AB0 开出模块（16点，24VDC，独立接点，故障保护）6ES7 322-1BL00-0AA0 开出模块（32点，24VDC）6ES7 322-1BL00-9AM0 开出模块（32点，24VDC）(6ES7 322-1BL00-0AA0+6ES7 392-1AM00-0AA0)6ES7 322-1FL00-0AA0 开出模块（32点，120VAC/230VAC）6ES7 322-1BF01-0AA0 开出模块（8点，24VDC，2A）6ES7 322-1FF01-0AA0 开出模块（8点，120V/230VAC）6ES7 322-5FF00-0AB0 开出模块（8点，120V/230VAC，独立接点）6ES7 322-1HF01-0AA0 开出模块（8点,继电器,2A）6ES7 322-1HF01-9AJ0 开出模块（8点,继电器,2A）(6ES7 322-1HF01-0AA0+6ES7 392-1AJ00-0AA0)6ES7 322-1HF10-0AA0 开出模块（8点,继电器,5A，独立接点）6ES7 322-1HH01-0AA0 开出模块(16点,继电器)6ES7 322-1HH01-9AJ0 开出模块(16点,继电器)(6ES7 322-1HH01-0AA0+6ES7 392-1AJ00-0AA0)6ES7 322-5HF00-0AB0 开出模块（8点,继电器,5A，故障保护）6ES7 322-1FH00-0AA0 开出模块（16点，120V/230VAC）6ES7 322-1BP00-0AA0 开出模块（64点，24VDC）6ES7 323-1BH01-0AA0 8点输入，24VDC；8点输出，24VDC模块6ES7 323-1BL00-0AA0 16点输入，24VDC；16点输出，24VDC模块6ES7 323-1BL00-9AM0 16点输入，24VDC；16点输出，24VDC模块(6ES7 323-1BL00-0AA0+6ES7 392-1AM00-0AA0)模拟量模板6ES7 331-7KF02-0AB0 模拟量输入模块(8路，多种信号)6ES7 331-7KF02-9AJ0 模拟量输入模块(8路，多种信号) (6ES7 331-7KF02-0AB0+6ES7 392-1AJ00-0AA0)6ES7 331-7KB02-0AB0 模拟量输入模块(2路，多种信号)6ES7 331-7KB02-9AJ0 模拟量输入模块(2路，多种信号)(6ES7 331-7KB02-0AB0+6ES7 392-1AJ00-0AA0)6ES7 331-7NF00-0AB0 模拟量输入模块(8路，15位精度)6ES7 331-7NF00-9AM0 模拟量输入模块(8路，15位精度)(6ES7 331-7NF00-0AB0+6ES7 392-1AM00-0AA0)6ES7 331-7NF10-0AB0 模拟量输入模块(8路，15位精度)4通道模式6ES7 331-7HF01-0AB0 模拟量输入模块(8路，14位精度，快速)6ES7 331-1KF02-0AB0 模拟量输入模块(8路, 13位精度)6ES7 331-1KF02-9AM0 模拟量输入模块(8路, 13位精度)(6ES7 331-1KF02-0AB0+6ES7 392-1AM00-0AA0)6ES7 331-7PF01-0AB0 8路模拟量输入,16位,热电阻6ES7 331-7PF01-9AM0 8路模拟量输入,16位,热电阻(6ES7 331-7PF01-0AB0+6ES7 392-1AM00-0AA0)6ES7 331-7PF11-0AB0 8路模拟量输入,16位,热电偶6ES7 331-7PF11-9AM0 8路模拟量输入,16位,热电偶(6ES7 331-7PF11-0AB0+6ES7 392-1AM00-0AA0)6ES7 332-5HD01-0AB0 模拟输出模块(4路)6ES7 332-5HD01-9AJ0 模拟输出模块(4路)(6ES7 332-5HD01-0AB0+6ES7 392-1AJ00-0AA0) 6ES7 332-5HB01-0AB0 模拟输出模块(2路)6ES7 332-5HB01-9AJ0 模拟输出模块(2路)(6ES7 332-5HB01-0AB0+6ES7 392-1AJ00-0AA0) 6ES7 332-5HF00-0AB0 模拟输出模块(8路)6ES7 332-5HF00-9AM0 模拟输出模块(8路)(6ES7 332-5HF00-0AB0+6ES7 392-1AM00-0AA0) 6ES7 332-7ND02-0AB0 模拟量输出模块(4路，15位精度)6ES7 334-0KE00-0AB0 模拟量输入(4路RTD)/模拟量输出（2路）6ES7 334-0CE01-0AA0 模拟量输入(4路)/模拟量输出（2路）附件6ES7 365-0BA01-0AA0 IM365接口模块6ES7 360-3AA01-0AA0 IM360接口模块6ES7 361-3CA01-0AA0 IM361接口模块6ES7 368-3BB01-0AA0 连接电缆 (1米)6ES7 368-3BC51-0AA0 连接电缆 (2.5米)6ES7 368-3BF01-0AA0 连接电缆 (5米)6ES7 368-3CB01-0AA0 连接电缆 (10米)6ES7 390-1AB60-0AA0 导轨(160mm)6ES7 390-1AE80-0AA0 导轨(480mm)6ES7 390-1AF30-0AA0 导轨(530mm)6ES7 390-1AJ30-0AA0 导轨(830mm)6ES7 390-1BC00-0AA0 导轨(2000mm)6ES7 392-1AJ00-0AA0 20针前连接器6ES7 392-1AM00-0AA0 40针前连接器6ES7 392-4BB00-0AA0 S7-300 连接电缆，用于64通道模块，长：1M，一包2个6ES7 392-4BC50-0AA0 S7-300 连接电缆，用于64通道模块，长：2.5M，一包2个6ES7 392-4BF00-0AA0 S7-300 连接电缆，用于64通道模块，长：5M，一包2个6ES7 392-1AN00-0AA0 S7-300，端子排，带螺钉型端子，用于S7-300 64通道模块，一包2个6ES7 392-1BN00-0AA0 S7-300，端子排，带弹簧型端子，用于S7-300 64通道模块，一包2个6ES7 390-0AA00-0AA0 SIMATIC S7-300，总线连接器功能模板6ES7 350-1AH03-0AE0 FM350-1 计数器功能模块6ES7 350-2AH01-0AE0 FM350-2 计数器功能模块6ES7 351-1AH02-0AE0 FM351 定位功能模块6ES7 352-1AH02-0AE0 FM352 电子凸轮控制器+组态包光盘6ES7 355-0VH10-0AE0 FM355C 闭环控制模块6ES7 355-1VH10-0AE0 FM355S 闭环控制系统6ES7 355-2CH00-0AE0 FM355-2C 闭环控制模块6ES7 355-2SH00-0AE0 FM355-2S 闭环控制模块6ES7 338-4BC01-0AB0 SM338绝对位置输入模块6ES7 352-5AH01-0AE0 FM352-5高速布尔处理器6ES7 352-5AH11-0AE0 FM352-5高速布尔处理器通讯模板6ES7 340-1AH02-0AE0 CP340 通讯处理器（RS232）6ES7 340-1BH02-0AE0 CP340 通讯处理器（20mA/TTY）6ES7 340-1CH02-0AE0 CP340 通讯处理器（RS485/RS422）6ES7 341-1AH02-0AE0 CP341 通讯处理器（RS232）6ES7 341-1BH02-0AE0 CP341 通讯处理器（20mA/TTY）6ES7 341-1CH02-0AE0 CP341 通讯处理器（RS485/RS422）6ES7 870-1AA01-0YA0 可装载驱动 MODBUS RTU 主站6ES7 870-1AB01-0YA0 可装载驱动 MODBUS RTU 从站6ES7 902-1AB00-0AA0 RS232电缆 5m6ES7 902-1AC00-0AA0 RS232电缆 10m6ES7 902-1AD00-0AA0 RS232电缆 15m6ES7 902-2AB00-0AA0 20mA/TTY电缆 5m6ES7 902-2AC00-0AA0 20mA/TTY电缆 10m6ES7 902-2AG00-0AA0 20mA/TTY电缆 50m6ES7 902-3AB00-0AA0 RS485/RS422电缆 5m6ES7 902-3AC00-0AA0 RS485/RS422电缆 10m6ES7 902-3AG00-0AA0 RS485/RS422电缆 50m6GK7 342-5DA02-0XE0 CP342-5通讯模块6GK7 342-5DF00-0XE0 CP342-5 光纤通讯模块6GK7 343-5FA01-0XE0 CP343-5通讯模块6GK7 343-1EX30-0XE0 CP343-1 以太网通讯模块6GK7 343-1CX10-0XE0 CP343-1 以太网通讯模块6GK7 343-1GX30-0XE0 CP343-1 IT以太网通讯模块(支持PROFINET)6ES7 312-1AE13-0AB0 CPU312，32K内存6ES7 315-2AG10-0AB0 CPU315-2DP, 128K内存6ES7 315-2EH13-0AB0 CPU315-2 PN/DP, 256K内存6ES7 317-2EK13-0AB0 CPU317-2 PN/DP,1MB内存6ES7 318-3EL00-0AB0 CPU319-3 PN/DP,1.4M内存6ES7 353-1AH01-0AE0 FM353 定位功能模块6ES7 354-1AH01-0AE0 FM354 定位功能模块6ES7 357-4AH01-0AE0 FM357-2 定位功能模块6ES7 312-5BE03-0AB0 CPU312C，32K内存 10DI/6DO6ES7 313-5BF03-0AB0 CPU313C，64K内存 24DI/16DO / 4AI/2AO6ES7 313-5BF03-9AM0 CPU313C，64K内存24DI/16DO / 4AI/2AO(组合件）（6ES7 313-5BF03-0AB0+2*6ES7 392-1AM00-0AA0）6ES7 313-6BF03-0AB0 CPU313C-2PTP，64K内存 16DI/16DO6ES7 313-6CF03-0AB0 CPU313C-2DP，64K内存 16DI/16DO6ES7 313-6CF03-9AM0 CPU313C-2DP，64K内存16DI/16DO（6ES7 313-6CF03-0AB0+6ES7 392-1AM00-0AA0）6ES7 314-6BG03-0AB0 CPU314C-2PTP 96K内存 24DI/16DO / 4AI/2AO6ES7 314-6CG03-0AB0 CPU314C-2DP 96K内存 24DI/16DO / 4AI/2AO6ES7 314-6CG03-9AM0 CPU314C-2DP 96K内存24DI/16DO / 4AI/2AO（6ES7 314-6CG03-0AB0+2*6ES7 392-1AM00-0AA0）6ES7 315-2AG10-0AB0 CPU315-2DP, 128K内存6ES7 317-2AJ10-0AB0 CPU317-2DP,512K内存电源模块6ES7 407-0DA02-0AA0 电源模块(4A)6ES7 407-0KA02-0AA0 电源模块(10A)6ES7 407-0KR02-0AA0 电源模块(10A)冗余6ES7 407-0RA02-0AA0 电源模块(20A)6ES7 405-0DA02-0AA0 电源模块(4A)6ES7 405-0KA02-0AA0 电源模块(10A)6ES7 405-0RA02-0AA0 电源模块(20A)6ES7 971-0BA00 备用电池CPU6ES7 412-3HJ14-0AB0 CPU 412-3H; 512KB程序内存/256KB数据内存6ES7 414-4HM14-0AB0 CPU 414-4H; 冗余热备CPU 2.8 MB RAM6ES7 417-4HT14-0AB0 CPU 417-4H; 冗余热备CPU 30 MB RAM6ES7 400-0HR00-4AB0 CPU 417-4H; 冗余热备CPU 30 MB RAM6ES7 400-0HR50-4AB0 412H 系统套件包括 2 个CPU、1个H型中央机架、2个电源、2个1M 存储卡、4个同步模块、2根同步电缆，以及4个备用电池(PS405 10A)6ES7 412-1XJ05-0AB0 CPU412-1,144KB程序内存/144KB数据内存6ES7 412-2XJ05-0AB0 CPU412-2,256KB程序内存/256KB数据内存6ES7 412-2EK06-0AB0 CPU412-2PN/DP,0.5M程序内存/0.5M数据内存6ES7 414-2XK05-0AB0 CPU414-2,512KB程序内存/512KB数据内存6ES7 414-3XM05-0AB0 CPU414-3,1.4M程序内存/1.4M数据内存 1个IF模板插槽6ES7 414-3EM06-0AB0 CPU414-3PN/DP 2M程序内存/2M数据内存 1个IF模板插槽6ES7 416-2XN05-0AB0 CPU416-2,2.8M程序内存/2.8M数据内存6ES7 416-3XR05-0AB0 CPU416-3,5.6M程序内存/5.6M数据内存 1个IF模板插槽6ES7 416-3ES06-0AB0 CPU416-3PN/DP 8M程序内存/8M数据内存 1个IF模板插槽6ES7 416-2FN05-0AB0 CPU416F-2,2.8M程序内存/2.8M数据内存6ES7 416-3FR05-0AB0 CPU416F-3PN/DP,5.6M程序内存/5.6M数据内存6ES7 417-4XT05-0AB0 CPU417-4,15M程序内存/15M数据内存内存卡6ES7 952-0AF00-0AA0 64K字节 RAM6ES7 952-1AH00-0AA0 256K字节 RAM6ES7 952-1AK00-0AA0 1M字节 RAM6ES7 952-1AL00-0AA0 2M字节 RAM6ES7 952-1AM00-0AA0 4M字节 RAM6ES7 952-1AP00-0AA0 8M字节 RAM6ES7 952-1AS00-0AA0 16M字节 RAM6ES7 952-1AY00-0AA0 64M字节 RAM6ES7 952-0KF00-0AA0 64K字节 FLASH EPROM6ES7 952-0KH00-0AA0 256K字节 FLASH EPROM6ES7 952-1KK00-0AA0 1M字节 FLASH EPROM6ES7 952-1KL00-0AA0 2M字节 FLASH EPROM6ES7 952-1KM00-0AA0 4M字节 FLASH EPROM6ES7 952-1KP00-0AA0 8M字节 FLASH EPROM6ES7 952-1KS00-0AA0 16M字节 FLASH EPROM6ES7 952-1KT00-0AA0 32M字节 FLASH EPROM6ES7 952-1KY00-0AA0 64M字节 FLASH EPROM开关量输入模板6ES7 421-1BL01-0AA0 开关量输入模块(32点,24VDC)6ES7 421-1EL00-0AA0 开关量输入模块(32点,120VUC)6ES7 421-1FH20-0AA0 开关量输入模块(16点,120/230VUC)6ES7 421-7BH01-0AB0 开关量输入模块(16点,24VDC)中断6ES7 421-7DH00-0AB0 开关量输入模块(16点,24V到60VUC)开关量输出模板6ES7 422-1BH11-0AA0 开关量输出模块(16点,24VDC，2A）6ES7 422-1BL00-0AA0 32点输出，24VDC,0.5A6ES7 422-7BL00-0AB0 32点输出，24VDC,0.5A,中断6ES7 422-1FH00-0AA0 16点输出，120/230VAC，2A6ES7 422-1HH00-0AA0 16点输出，继电器，5A模拟量模块6ES7 431-0HH00-0AB0 16路模拟输入，13位6ES7 431-1KF00-0AB0 8路模拟输入，13位，隔离6ES7 431-1KF10-0AB0 8路模拟输入，14位，隔离，线性化6ES7 431-1KF20-0AB0 8路模拟输入，14位，隔离6ES7 431-7KF00-0AB0 8路模拟输入，16位，隔离，热电偶6ES7 431-7KF10-0AB0 8路模拟输入，16位，隔离，热电阻6ES7 431-7QH00-0AB0 16路模拟输入，16位，隔离6ES7 432-1HF00-0AB0 8路模拟输出，13位，隔离功能模板6ES7 450-1AP00-0AE0 FM450-1计数器模板6ES7 451-3AL00-0AE0 FM451定位模板6ES7 452-1AH00-0AE0 FM452电子凸轮控制器6ES7 453-3AH00-0AE0 FM453定位模板6ES7 455-0VS00-0AE0 FM455C闭环控制模块6ES7 455-1VS00-0AE0 FM455S闭环控制模块6DD1 607-0AA2 FM 458-1DP快速处理系统6ES7 953-8LJ20-0AA0 用于FM458-1DP 基本模板 512KByte(MMC) 6ES7 953-8LL20-0AA0 用于FM458-1DP 基本模板 2MByte(MMC)6ES7 953-8LM20-0AA0 用于FM458-1DP 基本模板 4MByte(MMC)6DD1 607-0CA1 EXM 438-1 I/O扩展模板6DD1 607-0EA0 EXM 448 通讯扩展模板6DD1 607-0EA2 EXM 448-2 通讯扩展模板6DD1 681-0AE2 SB10端子模块6DD1 681-0AF4 SB60端子模块6DD1 681-0AG2 SB70端子模块6DD1 681-0AJ1 SU12端子模块6DD1 681-0DH1 SB71端子模块6DD1 681-0EB3 SB61端子模块6DD1 681-0GK0 SU13端子模块6DD1 684-0GC0 SC62连接电缆6DD1 684-0GD0 SC63连接电缆6DD1 684-0GE0 SC64连接电缆通讯模板6ES7 440-1CS00-0YE0 CP440通讯处理器6ES7 441-1AA04-0AE0 CP441-1通讯处理器6ES7 441-2AA04-0AE0 CP441-2通讯处理器6ES7 963-1AA00-0AA0 RS232C接口模板6ES7 963-2AA00-0AA0 20mA接口模板6ES7 963-3AA00-0AA0 RS422/485接口模板6ES7 870-1AA01-0YA0 可装载驱动 MODBUS RTU 主站6ES7 870-1AB01-0YA0 可装载驱动 MODBUS RTU 从站6GK7 443-5FX02-0XE0 CP443-5基本型通讯处理器,支持Profibus-Fms协议6GK7 443-5DX04-0XE0 CP443-5扩展型通讯处理器,支持Profibus-DP协议6GK7 443-1EX20-0XE0 CP443-1 以太网通讯处理器6GK7 443-1GX20-0XE0 CP443-1 高级以太网通讯处理器附件6ES7 960-1AA04-0XA0 冗余系统同步模板（新）近距离同步（10米以内）6ES7 960-1AB04-0XA0 冗余系统同步模板（新）远程同步模板（10米到10公里，用同长度的光缆）6ES7 960-1AA04-5AA0 冗余系统光纤连接电缆（1米）（新）6ES7 960-1AA04-5BA0 冗余系统光纤连接电缆（2米）（新）6ES7 960-1AA04-5KA0 冗余系统光纤连接电缆（10米）（新）6ES7 833-1CC01-0YA5 S7F系统可选软件包6ES7 833-1CC00-6YX0 F运行授权6ES7 197-1LA04-0XA0 Y-LINK6ES7 492-1AL00-0AA0 前连接器6ES7 400-1TA01-0AA0 主板(18槽)UR16ES7 400-1JA01-0AA0 主板(9槽)UR26ES7 400-1TA11-0AA0 主板(18槽)铝板6ES7 400-1JA11-0AA0 主板(9槽)铝板6ES7 400-2JA00-0AA0 UR2-H主板（18槽）6ES7 400-2JA10-0AA0 UR2-H主板（18槽）铝板6ES7 401-1DA01-0AA0 CR3 机架（4 槽）6ES7 401-2TA01-0AA0 CR2主板（18槽）6ES7 403-1TA01-0AA0 ER1机架（18槽）6ES7 403-1JA01-0AA0 ER2机架（9槽）6ES7 403-1TA11-0AA0 ER1机架（18槽）铝板6ES7 403-1JA11-0AA0 ER2机架（9槽）铝板6ES7 460-0AA01-0AB0 IM460-06ES7 461-0AA01-0AA0 IM461-06ES7 461-0AA00-7AA0 终端器6ES7 468-1AH50-0AA0 连接电缆 (0.75米）6ES7 468-1BB50-0AA0 连接电缆 (1.5米）6ES7 460-1BA01-0AB0 IM460-16ES7 461-1BA01-0AA0 IM461-16ES7 468-3AH50-0AA0 468-3连接电缆 (0.75米）6ES7 468-3BB50-0AA0 468-3连接电缆 (1.5米）6ES7 460-3AA01-0AB0 IM460-36ES7 461-3AA01-0AA0 IM461-36ES7 461-3AA00-7AA0 终端器6ES7 468-1BF00-0AA0 468-1连接电缆（5米）6ES7 468-1CB00-0AA0 468-1连接电缆（10米）6ES7 468-1CC50-0AA0 468-1连接电缆（25米）6ES7 468-1CF00-0AA0 468-1连接电缆（50米）6ES7 468-1DB00-0AA0 468-1连接电缆（100米）6ES7 463-2AA00-0AA0 IM463-2接口模块6ES7 964-2AA04-0AB0 IF-964 DP接口模块6ES7 414-3EM05-0AB0 CPU414-3PN/DP 1.4M程序内存/1.4M数据内存 1个IF模板插槽6ES7 416-3ER05-0AB0 CPU416-3PN/DP 5.6M程序内存/5.6M数据内存 1个IF模板插槽CPU6ES7 211-1AD30-0XB06ES7 211-1BD30-0XB06ES7 211-1HD30-0XB06ES7 212-1AD30-0XB06ES7 212-1BD30-0XB06ES7 212-1HD30-0XB06ES7 214-1AE30-0XB06ES7 214-1BE30-0XB06ES7 214-1HE30-0XB0DI/DO6ES7 221-1BF30-0XB06ES7 221-1BH30-0XB06ES7 222-1BF30-0XB06ES7 222-1BH30-0XB06ES7 222-1HF30-0XB06ES7 222-1HH30-0XB06ES7 223-1BH30-0XB06ES7 223-1PH30-0XB06ES7 223-1PL30-0XB06ES7 223-1BL30-0XB0AI/AO6ES7 231-4HD30-0XB06ES7 231-4HF30-0XB06ES7 232-4HB30-0XB06ES7 232-4HD30-0XB06ES7 234-4HE30-0XB06ES7 231-5PD30-0XB06ES7 231-5QD30-0XB0SB6ES7 223-0BD30-0XB06ES7 232-4HA30-0XB0CP6ES7 241-1AH30-0XB06ES7 241-1CH30-0XB0SIM6ES7 274-1XF30-0XA06ES7 274-1XH30-0XA0存储卡6ES7 954-8LB00-0AA06ES7 954-8LF00-0AA0编程软件6ES7 822-0AA00-0YA0其它6GK7 277-1AA10-0AA06EP1 332-1SH716ES7 290-6AA30-0XA06AV6 640-0BA11-0AX0 OP 73 micro s7-200系列用6AV6 640-0CA11-0AX1 TP177 micro 触摸式 s7-200系列用6AV6 648-0AC11-3AX0 Smart 700 彩色 7寸 s7-200系列用6AV6 648-0AE11-3AX0 Smart 1000 彩色 10.2寸 s7-200系列用6AV6 641-0AA11-0AX0 OP 73 单色 3英寸6AV6 641-0BA11-0AX1 OP 77A 单色 4.5英寸6AV6 641-0CA01-0AX1 OP 77B 单色 4.5英寸6AV6 642-0BD01-3AX0 TP 177B 4.3" TFT 宽屏，256色，2 MB用户内存6AV6 642-0AA11-0AX1 TP 177A 单色 5.7英寸6AV6 642-0BC01-1AX1 TP 177B DP 单色 5.7英寸6AV6 642-0BA01-1AX1 TP 177B PN/DP 彩色 5.7英寸6AV6 642-0DC01-1AX1 OP 177B DP 单色 5.7英寸6AV6 642-0DA01-1AX1 OP 177B PN/DP 彩色 5.7英寸6AV6 643-0BA01-1AX0 OP 277-6操作员面板,5.7寸彩色中文显示6AV6 643-0AA01-1AX0 TP277-6 触摸式面板,5.7寸彩色中文显示6AV6 642-0EA01-3AX0 MP177 5.7" Touch，TFT 64K色6AV6 643-0CB01-1AX1 MP277-8 触摸式面板，8寸64K色中文6AV6 643-0DB01-1AX1 MP277-8 按键式面板,8寸64K色中文显示6AV6 643-0CD01-1AX1 MP277-10 触摸式面板，10寸64K色中文6AV6 643-0DD01-1AX1 MP277-10 按键式面板,10寸64K色中文显示6AV6 644-0AA01-2AX0 MP377-12 触摸式面板，12寸64K色中文6AV6 644-0AB01-2AX0 MP377-15 触摸式面板，15寸64K色中文6AV6 644-0AC01-2AX1 MP377-19 触摸式面板，19寸64K色中文6AV6 644-0BA01-2AX1 MP377-12 按键式面板,12寸64K色中文显示6AV6 647-0AA11-3AX0 SIMATIC KTP400 Basic mono PN 3.8"4个功能键 mono STN 显示屏，以太网接口6AV6 647-0AB11-3AX0 SIMATIC KTP600 Basic color PN 5,7"6个功能键 TFT 显示屏，单色以太网接口6AV6 647-0AC11-3AX0 KTP600 Basic color DP 5.7" 256色，6个功能键，MPI/Profi bus DP 接口6AV6 647-0AD11-3AX0 SIMATIC KTP600 Basic color PN 5,7" 6个功能键TFT 显示屏，256 色以太网接口6AV6 647-0AE11-3AX0 SIMATIC KTP1000 基本色 DP 10.4" ，8个功能键TFT 显示器，256 色MPI/PROFIBUS DP 接口6AV6 647-0AF11-3AX0 SIMATIC KTP1000 基本色 PN 10,4" ，8个功能键TFT 显示器，256 色，以太网接口6AV6 647-0AG11-3AX0 SIMATIC TP1500 基本色 PN 15.0" 无功能键TFT 显示器，256 色，以太网接口6AV6 671-1CB00-0AX2 MMC 存储卡 128 MB 用于 OP77B, OP/TP 177B, MOBILE PANEL 177 6AV2124-2DC01-0AX0 KTP400 Comfort 4.3 寸，1600 万色 LED 背光，16:9 宽屏显示，键控 + 触摸，4 MB 用户内存6AV2124-1DC01-0AX0 KP400 Comfort 4.3 寸，1600 万色 LED 背光，16:9 宽屏显示，键控6AV2124-0GC01-0AX0 TP700 Comfort 7 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，12 MB 用户内存6AV2124-1GC01-0AX0 KP700 Comfort 7 寸，1600 万色 LED 背光，16:9 宽屏显示，键控，12 MB 用户内存6AV2124-0JC01-0AX0 TP900 Comfort 9 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，12 MB 用户内存6AV2124-1JC01-0AX0 KP900 Comfort 9 寸，1600 万色 LED 背光，16:9 宽屏显示，键控，12 MB 用户内存6AV2124-0MC01-0AX0 TP1200 Comfort 12 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，12 MB 用户内存6AV2124-1MC01-0AX0 KP1200 Comfort 12 寸，1600 万色 LED 背光，16:9 宽屏显示，键控，12 MB 用户内存6AV6 671-8XB10-0AX1 SD Card 512MB6ES7 648-0DC50-0AA0 USB stick 8G6AV6 545-0BA15-2AX0 TP170A触摸式面板6AV6 545-0BB15-2AX0 TP170B触摸式面板,5.7寸单色中文显示6AV6 545-0BC15-2AX0 TP170B触摸式面板,5.7寸彩色中文显示6AV6 542-0BB15-2AX0 OP170B操作员面板,5.7寸单色中文显示6AV6 545-0CA10-0AX0 TP270-6触摸式面板,5.7寸彩色中文显示6AV6 545-0CC10-0AX0 TP270-10触摸式面板,10.4寸彩色中文显示6AV6 542-0CA10-0AX0 OP270-6操作员面板,5.7寸彩色中文显示6AV6 542-0CC10-0AX0 OP270-10操作员面板,10.4寸彩色中文显示6AV6 542-0AG10-0AX0 MP270B按键式面板,10.4寸彩色中文显示6AV6 545-0AH10-0AX0 MP270B-6 触摸式面板，5.7寸彩色中文6AV6 545-0AG10-0AX0 MP270B-10 触摸式面板,10.4寸彩色中文显示6AV6 542-0DA10-0AX0 MP370按键式面板,12寸256色中文显示6AV6 545-0DA10-0AX0 MP370触摸式面板,12寸256色中文显示6AV6 545-0DB10-0AX0 MP370触摸式面板,15寸256色中文显示6AV6 574-2AC00-2AA1 CF 存储卡 512 MB6ES7 648-0DC30-0AA0 USB stick 1G6ES7 648-0DC40-0AA0 USB stick 2G6AV6 640-0DA11-0AX0 K-TP 178 micro s7-200系列用6EP1 331-5BA00 单相220VAC输入，输出24VDC 0.6A6EP1 331-5BA10 单相220VAC输入，输出24VDC 1.3A6EP1 321-5BA00 单相220VAC输入，输出12VDC 2A6EP1 331-1SH03 单相220VAC输入，输出24VDC 1.3A6EP1 332-2BA00 单相220VAC输入，输出24VDC 3.8A6EP1 332-2BA10 单相120/220VAC输入，输出24VDC 2.5A6EP1 333-2AA01 单相120/230VAC输入，输出24VDC 5A 工业可并联6EP1 333-2BA01 单相120VAC/220VAC输入，输出24VDC 5A6EP1 333-3BA00 单相120VAC/220to500VAC输入，输出24VDC 5A6EP1 334-2AA01 单相120/220VAC输入，输出24VDC ，10A ，工业可并联6EP1 334-2BA01 单相220VAC输入，输出24VDC 10A6EP1 334-3BA00 单相120/220VACto500VAC输入，输出24VDC ，10A6EP1 336-3BA00 单相220VAC输入，输出24VDC 20A 工业可并联6EP1 337-3BA00 单相120/230,40A6EP1 436-2BA10 三相380VAC输入，输出24VDC ，20A ，工业可并联6EP1 436-3BA00 三相380VAC输入，输出24VDC，20A ，新型模块式电源6EP1 437-3BA00 三相380VAC输入，输出24VDC，40A ，工业可并联6EP1 457-3BA00 三相380VAC输入，输出48VDC，20A ，工业可并联SITOP facets6EP1 333-1AL12 单相120/230VAC输入，输出24VDC 5A6EP1 334-1AL12 单相120/230VAC输入，输出24VDC 10A6ES7 307-1EA80-0AA0 单相120/230VAC输入，输出24VDC 10A6EP1 353-2BA00 单相120/230VAC输入，输出24VDC 设定范围3～52DC 10ALOGO! Power 微型电源组6EP1 332-1SH43 单相220VAC输入，输出24VDC 2.5A6EP1 332-1SH52 单相220VAC输入，输出24VDC 4ASITOP 附加设备6EP1 961-3BA10 信号模块，输入范围240VAC/6A,只能和模块式SITOP电源共用6EP1 961-3BA01 缓冲模块，输入24VDC,输出电流40A，可并联，只能和模块式SITOP电源共用6EP1 961-3BA21 冗余模块，输入24VDC,输出电流40A6EP1 961-2BA00 诊断模块，输入24VDC,输出电流4*10ASITOP PS2076EP1 332-1LA00 单相100/220VAC输入，输出24VDC 2.5A6EP1 332-1LA10 单相100/220VAC输入，输出24VDC 4A6EP1 333-2AA00 单相220VAC输入，输出24VDC 5A 工业可并联6EP1 333-2BA00 单相120VAC/220VAC输入，输出24VDC 5A6EP1 334-2AA00 单相220VAC输入，输出24VDC ，10A ，工业可并联6EP1 334-2BA00 单相220VAC输入，输出24VDC 10A6EP1 336-2BA00 单相220VAC输入，输出24VDC 20A6EP1 434-2BA00 三相380VAC输入，输出24VDC 10A 工业可并联6EP1 436-2BA00 三相380VAC输入，输出24VDC ，20A ，工业可并联6EP1 437-2BA00 三相380VAC输入，输出24VDC，30A ，工业可并联6EP1 437-2BA10 三相380VAC输入，输出24VDC，40A ，工业可并联6EP1 252-0AA01 单相230VAC输入，输出41.5V/2A6EP1 331-2BA10 单相120/230VAC输入，输出24VDC 0.5A6ES7 654-8BC03-5DD0 AS 414-3自动化系统，存储卡2MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 20A电源 UR1（18槽ALU）6ES7 654-8BC03-3BD0 AS 414-3自动化系统，存储卡2MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 10A电源 UR2（9槽ALU）6ES7 654-8CG03-5DD0 AS 416-2自动化系统，存储卡4MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 20A电源 UR1（18槽ALU）6ES7 654-8CG03-3BD0 AS 416-2自动化系统，存储卡4MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 10A电源 UR2（9槽）6ES7 654-8DH03-5DD0 AS 416-3自动化系统，存储卡8MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 20A电源 UR1（18槽）6ES7 654-8DH03-3BD0 AS 416-3自动化系统，存储卡8MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 10A电源 UR2（9槽）6ES7 654-8CK03-5DD0 AS 417-4自动化系统，存储卡4MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 20A电源 UR1（18槽）6ES7 654-8CK03-3BD0 AS 417-4自动化系统，存储卡4MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 10A电源 UR2（9槽）6ES7 654-8EK03-5DD0 AS 417-4自动化系统，存储卡16MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 20A电源 UR1（18槽）6ES7 654-8EK03-3BD0 AS 417-4自动化系统，存储卡16MB RAM，用于连接到工业以太网的CP443-1EX20通讯模板 PS407 10A电源 UR2（9槽）6ES7 654-8BA03-3CD0 AS 412-3-1H自动化系统，存储卡2 MB RAM, 用于连到工业以太网的CP 443-1EX20通讯模板， UR2（9槽），PS 407 10 A 电源6ES7 654-8BE03-3CD0 AS 414-4-1H自动化系统，存储卡 2 MB RAM,用于连到工业以太网的CP 443-1EX20通讯模板， UR2（9槽），PS 407 10 A 电源6ES7 654-8CM03-3CD0 AS 417-4-1H自动化系统，4MB存储卡 RAM , 用于连到工业以太网的CP 443-1EX20通讯模板，UR1(9槽)，PS407 10A电源6ES7 654-8EM03-3CD0 AS 417-4-1H自动化系统，16MB存储卡 RAM , 用于连到工业以太网的CP 443-1EX20通讯模板，UR1(9槽)，PS407 10A电源6ES7 656-8BA33-1CD0 AS 412-3-2H型控制器，2个2MB存储卡RAM，2个CP443通讯处理器CP 443-1EX20，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源（可冗余）6ES7 656-8BA33-1BD0 AS 412-3-2H型控制器，2个2MB存储卡RAM，2个CP443通讯处理器CP 443-1EX20，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8BA33-2BD0 AS 412-3-2H型控制器，2个2MB存储卡RAM，2个CP443通讯处理器CP 443-1EX20，UR2-H(18槽钢制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8BE33-1BD0 AS 414-4-2H型控制器，2个2MB存储卡RAM，2个CP443通讯处理器，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8BE33-1CD0 AS 414-4-2H型控制器，2个2MB存储卡RAM，2个CP443通讯处理器，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源（可冗余）6ES7 656-8BE33-2BD0 AS 414-4-2H型控制器，2个2MB存储卡RAM，2个CP443通讯处理器，UR2-H(18槽钢制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8BE33-2CD0 AS 414-4-2H型控制器，2个2MB存储卡RAM，2个CP443通讯处理器，UR2-H(18槽钢制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源（可冗余）6ES7 656-8CE33-1BD0 AS 414-4-2H型控制器，2个4MB存储卡RAM，2个CP443通讯处理器，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8CE33-1CD0 AS 414-4-2H自动化系统，2个4 MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源（可冗余）6ES7 656-8CE33-2CD0 AS 414-4-2H型控制器，2个4MB存储卡RAM，2个CP443通讯处理器，UR2-H(18槽钢制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8CM33-1BD0 AS 417-4-2H自动化系统，2个4MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8CM33-1CD0 AS 417-4-2H自动化系统，2个4MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源（可冗余）6ES7 656-8CM33-2BD0 AS 417-4-2H自动化系统，2个4MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽钢制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8CM33-2CD0 AS 417-4-2H自动化系统，2个4MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽钢制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源（可冗余）6ES7 656-8DM33-1BD0 AS 417-4-2H自动化系统，2个8MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8DM33-1CD0 AS 417-4-2H自动化系统，2个8MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源（可冗余）6ES7 656-8DM33-2BD0 AS 417-4-2H自动化系统，2个8MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽钢制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8DM33-2CB0 AS 417-4-2H自动化系统，2个8MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽钢制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源（可冗余）6ES7 656-8EM33-1BD0 AS 417-4-2H自动化系统，2个16MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽铝制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8EM33-1CD0 AS 417-4-2H自动化系统，2个16 MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8DM33-2BD0 AS 417-4-2H自动化系统，2个16MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽钢制)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS407 10A电源6ES7 656-8DM33-1GD0 AS 417-4-2H自动化系统， 2个8MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS405 10A电源6ES7 656-8EM33-1GD0 AS 417-4-2H自动化系统，2个16 MB存储卡 RAM, 2个用于连到工业以太网的CP 443-1EX20通讯模板，UR2-H(18槽)，4个冗余系统同步模板（新）近距离同步（10米以内）和 2个冗余系统光纤连接电缆（1米）（新）,2个PS405 10A电源SIMATIC PCS7 Software v7.16ES7 658-1AF17-0YA5 PCS 7 工程师站软件，用于 AS 的工程软件不受限制 PO (过程对象) 6ES7 658-2BA17-0YA0 PCS 7 服务器软件，用于 OS 的工程软件 250 PO / RC8K6ES7 658-2BB17-0YA0 PCS 7 服务器软件，用于 OS 的工程软件 1000 PO / RC32K6ES7 658-2BC17-0YA0 PCS 7 服务器软件，用于 OS 的工程软件 2000 PO / RC64K6ES7 658-2BD17-0YA0 PCS 7 服务器软件，用于 OS 的工程软件 3000 PO / RC100K6ES7 658-2BE17-0YA0 PCS 7 服务器软件，用于 OS 的工程软件 5000 PO / RC150K6ES7 658-2BF17-0YA0 PCS 7 服务器软件，用于 OS 的工程软件 8500 PO / RC256K6ES7 658-2CX17-0YA5 OS客户端软件6ES7 658-5AA17-0YA5 PCS 7 工程师站软件，用于 AS/OS 的工程软件 250 PO / RC8K6ES7 658-5AB17-0YA5 PCS 7 工程师站软件，用于 AS/OS 的工程软件 1000 PO / RC32K6ES7 658-5AC17-0YA5 PCS 7 工程师站软件，用于 AS/OS 的工程软件 2000 PO / RC64K6ES7 658-1AF17-0YA6 PCS 7 工程师站软件租用授权(30天)，用于 AS，无限点6ES7 658-2DF17-0YA6 PCS 7 工程师站软件租用授权（30天），用于 OS，无限点6ES7 658-2AA17-0YA0 OS 单站软件， 250 个 PO / RT 8K6ES7 658-2AB17-0YA0 OS 单站软件，1000 个 PO / RT 32K6ES7 658-2AC17-0YA0 OS 单站软件，2000 个 PO / RT 64K6ES7 658-2AD17-0YA0 OS 单站软件，3000 个 PO / RT 100K6ES7 658-2AE17-0YA0 OS 单站软件，5000 个 PO / RT 150K6ES7 652-0XD17-2YB5 SFC 显示和操作序列控件 V7.06ES7 658-1AF07-0YA5 PCS 7 工程师站软件，用于 AS 的工程软件不受限制 PO (过程对象) 6ES7 658-2BA07-0YA0 PCS 7 服务器软件，用于 OS 的工程软件 250 PO / RC8K6ES7 658-2BB07-0YA0 PCS 7 服务器软件，用于 OS 的工程软件 1000 PO / RC32K。

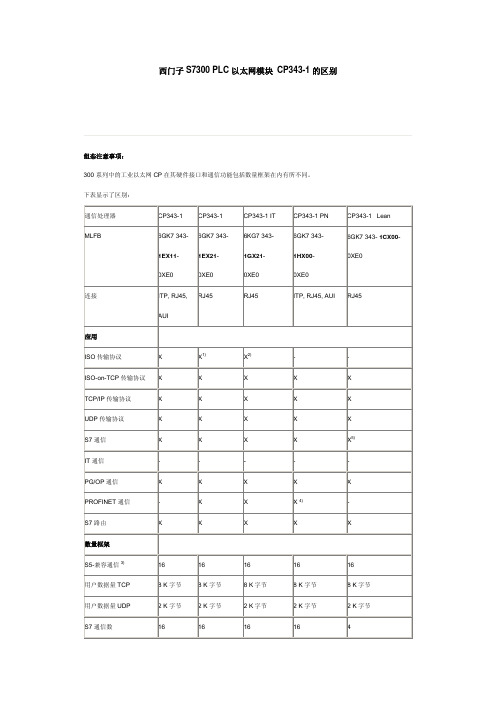

西门子S7300 PLC 以太网模块 CP343-1的区别组态注意事项：300系列中的工业以太网CP 在其硬件接口和通信功能包括数量框架在内有所不同。

下表显示了区别： 通信处理器CP343-1CP343-1CP343-1 ITCP343-1 PN CP343-1 Lean MLFB 6GK7 343- 1EX11- 0XE06GK7 343- 1EX21- 0XE06KG7 343-1GX21- 0XE06GK7 343- 1HX00- 0XE06GK7 343- 1CX00- 0XE0连接 ITP, RJ45, AUIRJ45 RJ45ITP, RJ45, AUIRJ45应用ISO 传输协议 X X 1) X 2) - - ISO-on-TCP 传输协议 X X X X X TCP/IP 传输协议 XXX X X UDP 传输协议 X XXXXS7通信 X X X X X 5)IT 通信 - - - - - PG/OP 通信 X X X X XPROFINET 通信 -XXX 4)-S7路由 X X X X X 数量框架S5-兼容通信3) 16 16 161616用户数据量TCP 8 K 字节 8 K 字节 8 K 字节 8 K 字节 8 K 字节 用户数据量UDP 2 K 字节 2 K 字节 2 K 字节 2 K 字节 2 K 字节 S7通信数 16 16 16 16 4PG/OP通信数(非循环效16 16 16 16 4用)48 48 48 32 12多协议(同时操作的所有连接总数)16816组播 16161)早期的CP343-1EX20模块既不支持ISO协议也不支持PROFINET2)早期的CP343-1GX20模块既不支持ISO协议也不支持PROFINET3)同时操作的所有TCP/UDP连接总数4)只支持PROFINET CBA版本V1.0(非实时)5)只支持服务器功能区别标准的描述：ISO传输协议：ISO传输连接用于S5站和S7站或PC站之间的数据交换(S5兼容通信)。

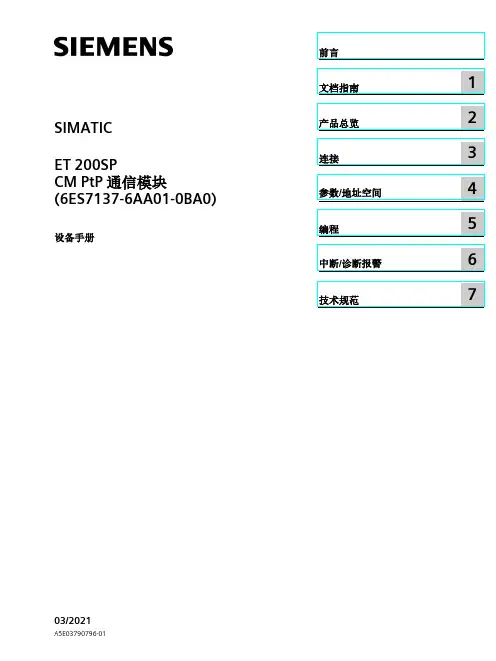

SIMATICET 200SPCM PtP 通信模块(6ES7137‑6AA01‑0BA0)设备手册Siemens AGDigital Industries A5E03790796-01Ⓟ 03/2021 本公司保留更改的权利Copyright © Siemens AG 2021. 保留所有权利法律资讯 警告提示系统为了您的人身安全以及避免财产损失，必须注意本手册中的提示。

人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。

警告提示根据危险等级由高到低如下表示。

危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。

警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。

小心表示如果不采取相应的小心措施，可能导致轻微的人身伤害。

注意表示如果不采取相应的小心措施，可能导致财产损失。

当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。

如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。

合格的专业人员本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。

其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。

由于具备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。

按规定使用 Siemens 产品请注意下列说明：警告Siemens 产品只允许用于目录和相关技术文件中规定的使用情况。

如果要使用其他公司的产品和组件，必须得到 Siemens 推荐和允许。

正确的运输、储存、组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。

必须保证允许的环境条件。

必须注意相关文件中的提示。

商标所有带有标记符号 ® 的都是 Siemens AG 的注册商标。

本印刷品中的其他符号可能是一些其他商标。

若第三方出于自身目的使用这些商标，将侵害其所有者的权利。

11在无其他适配器的情况下首次怎样和以太网模块cp343-1,cp343-1lean连接首次的连接必须要用以太网模块的mac的地址连接，在PG/PC中设置连接方式为ISO AND Ethernet ，这种连接方式是网卡间通过mac地址的连接方式。

其它与用pc适配器连接方法相同，在第一次连接上后，如果将来使用的是TCP/IP 协议，则在硬件组态里设置好IP地址，没有网关选择无网关。

连接，下载硬件组态。

硬件组态下载完后，以太网模块的IP地址确定，就可以将PG/PC改为TCP/IP的方式了。

然后把计算机的网卡地址设得与硬件组态中的IP地址在同一网段中（不能相同，否则会冲突）。

最后网线的选用，计算机直接与模块连接时，交叉线与平行线都可以，通过交换机或路由器则需要用平行线。

由于cp343-1 lean 无mac地址，那么其第一次连接必须通过其他适配器写入地址后才能完成，同时也就不支持ISO AND Ethernet 的通讯方式。

通过CP343-1模块，如何实现2套S7-300之间的以太网通讯？我们首先搭建一套测试设备，设备的结构图如下：2套S7-300系统由PS307电源、CPU314C-2DP、CPU314C-2PTP、CP343-1、CP343-1 IT、PC、CP5611、STEP7组成，PLC系统概貌如下图：如下将向您一步一步展示如何实现2套S7-300之间的以太网通讯：第一步：打开SIMATIC Manager，根据我们系统的硬件组成，进行系统的硬件组态，如图：插入2个S7300的站，进行硬件组态：分别组态2个系统的硬件模块：设置CP343-1、CP343-IT模块的参数，建立一个以太网，MPI、IP地址：组态完2套系统的硬件模块后，分别进行下载，然后点击Network Configration按钮，打开系统的网络组态窗口NetPro，选中CPU314，如下图：在窗口的左下部分点击鼠标右键，插入一个新的网络链接，并设定链接类型为ISO-on-TCP connection 或TCP connection或UDP connection 或ISO Transport connection，如下图：点击OK后，弹出链接属性窗口，使用该窗口的默认值，并根据该对话框右侧信息进行后面程序的块参数设定：当2套系统之间的链接建立完成后，用鼠标选中图标中的CPU，分别进行下载，这里略去CPU314C-2DP的下载图示：到此为止，系统的硬件组态和网络配置已经完成。

Technical Specification SheetRev. 9, Aug. 2003模块式控制器图1: 模块式现场控制器描述模块式控制器(MBC)是APOGEE现场管理和控制系统的组成部分，它是一种高性能的模块式直接数字控制(DDC)管理的现场控制器。

现场控制器在不依靠较高层处理器的情况下，可以独立工作或连网以完成复杂的控制、监视和能源管理功能。

模块式控制器对局域网络（FLN）装置和其它现场系统（如冷冻机、锅炉、消防／人身安全设施、门禁设施和照明设备）进行中央监视和控制。

另外，可使多达100个模块式现场控制器在一个网络上进行通讯。

特征模块式的硬件组件使得将来扩充时，在匹配设备上来配合控制要求方面有很高的灵活性。

压扣式（snap-in）模块设计简化了安装与维护在箱门上的透明观察板上允许使用者观察面板上的显示状态和强制开关的位置。

集成化平台适合于通讯和与其它系统和设备的互操作。

特别编制的程序可满足设备控制方面的应用先进的比例积分微分（PID）暖通空调控制，闭环调节算法可使振荡最小，并保持精密控制。

为全套设备管理提供了安装在内部的能源管理应用程序和直接数字控制应用程序。

全面的报警管理、历史数据记录、操作员的控制监视功能。

支持符合工业标准的10/100 Base-T 的TCP/IP网络上的点对点通讯。

Technical Specification SheetRev. 9, Aug. 2003线路电源维修工具盒瞬变电流抑制和过载保护模块式监控点配置根据用户需求配置点类型和数量，来配合应用的需要 备有多种箱体尺寸，以配合点数和将来扩展的需求搭扣式(Snap-in)点终端模块分为两部份的点模块/接线组允许阶段安装，而且维修人员无需再接线，不使用任何工具即可进行维护 各模块配有独立电路，某处出现故障时，系统的其余部份并不受影响利用表面安装技术实现了小型化，可更有效地利用空间 方便读取各监控点的卷标状态／强制能力备有手动监控强制开关选项，可对输出进行控制和维护 易于看到各监控点的LED 指示灯显示，即使门关闭时也如此 强制状态点在报告中显示操作强制开关时不需动用开放式处理器（需动用电源供应器模块）模块总线点终端模块和开放式处理器之间的通讯 以62.5K bps 速率扫描监控点终端模块总线结构允许监控点终端模块以任何次序安装电源模块为点终端模块提供24Vac 和24Vdc 的电流 独立模块结构使安装和维修更方便 过压／电压不足保护及过电流保护开放式处理器具有16.67MHz 速度的摩托罗拉68302处理器，可提供快速处理 可扩充的内存能配合数据／程序储存的需要现场可编程固件使更新变得简单易行，而无须更换底板两个快速连接(RJ-11)操作终端端口用于网络的信息通讯、调制解调器支持和打印可增加调制解调器选项，以便通过电话进行通信 管理网络上的点对点通讯协调楼宇网络(FLN)设备的传输，其内容包括时间安排、警报和强制 可任意选择与其它各现场系统控制器的通讯超强处理器可提供跨TCP/IP 以太网的点对点通讯 通讯汇流 符合SCSI 工业标准 高达6M bps 速率的控制器间通讯分配24Vac 电流给电源模块和开放式处理器图2: 模块式现场控制器组件和主要特点硬件组件模块式控制器由以下四个主要部份组成：箱体组件－根据箱体内部组件的情况，有两种型号供选择。

西门子以太网通讯一、功能：S7-200做客户机(主站)，S7-300做服务器(服务器)二、硬件配置：1.CP243-12.CPU2243.CPU3144.CP343-1三、设置步骤：第一步打开S7-200编程软件MicroWIN，在工具栏中选择以太网向导第二步读取CP243-1【以太网模块】。

注意：PC与S7-200连接正常才能读取到第三步选择以太网模块第四步输入【CP243-1 】的IP地址192.168.0.50 注意IP设置与S7-300侧要在同一个网段第五步配置连接数【最多连接8路】以太网模块要占用地址，建议放在最后插槽连接数：根据实际的连接数配置第六步1.选择客户机连接【s7-200为客户机】2.【03．02】----03：单边通信02: S7-300CPU模块的插槽号【10：00】----1：固定0：连接号00：s7-200CPU模块的位置3. 输入CP343-1的IP地址【在S7-300的硬件组态中设置】4. 单击“数据传输”，进入配置窗口。

注意：连接号一定要记住，在编程的时候会应用到第七步1.选择向服务器读取数据2.选择读取数据的大小【最大212个字节】3.数据的对应关系。

【把S7-300“DB10.DBB0开始的10个字节”的数据读取到本地“VB0开始的10个字节”中】4.配置完后点击【新转输】注意：传输号要记住，在编程中要应用到第八步1. 选择向服务器写入数据2. 选择写入数据的大小【最大212个字节】3. 数据的对应关系。

【把本地“VB10开始的10个字节”的数据写入到S7-300“DB10.DBB10开始的10个字节”中】4.配置完后点击确认注意：传输号要记住，在编程中要应用到第九步选择保护[通信子程序在S7-200占用的V区地址,不能与编写程序时用的V区地址重复]第十步配置完后点击【下一步】第十一步完成以太网通信配置点击【完成】第十二步在S7-200中编写以太网通信程序Chan_ID 连接号【地址在以太网配置完后自动生成，可以在符号表中查看】Data 转输号【地址在以太网配置完后自动生成，可以在符号表中查看】START发送、接收不能同时进行【自振荡比较来错开控制】Abort为“1”时取消S7-200做客户机：S7-300侧不需要写程序，只要把硬件组态正确，以太网模块的IP设置与S7-200以太网向导中配置的保持一致，此外还要建立与S7-200数据传输大小相对应的DB块。

西门子模块的工作原理
西门子模块是一种先进的电子设备模块，它的工作原理可以分为以下几个方面：
1. 供电和电源管理：西门子模块接收外部的电源供电，并通过内部的电源管理电路对供电进行控制和管理，确保稳定可靠的电源供应。

2. 数据通信：西门子模块内部集成了通信接口和处理器，能够与其他设备进行数据通信。

通过这些通信接口，模块可以接收和发送数据，实现与外部设备的数据交互。

3. 数据处理和控制：西门子模块内部的处理器可以对接收到的数据进行处理和分析，并根据预设的算法和逻辑进行控制。

这使得模块能够实现各种功能，如传感器数据采集、信号处理、控制执行等。

4. 接口和外设控制：西门子模块还可以通过接口控制外部的各种外设。

它可以与传感器、执行器、显示屏等设备进行连接，并通过控制信号来操作和控制这些外设。

5. 故障检测和保护：西门子模块内部的电路还包括故障检测和保护电路，能够对模块自身及其连接的设备进行故障检测，并在必要时采取相应的保护措施，确保模块和其它设备的安全可靠运行。

综上所述，西门子模块的工作原理主要包括供电和电源管理、
数据通信、数据处理和控制、接口和外设控制，以及故障检测和保护等方面。

它通过这些功能实现了与外部设备的连接、数据交互和控制执行等功能。

OB、FC、FB、SFC、SFB的区别
S7-300/400PLC程序采用结构化程序，把程序分成多个模块，各模块完成相应的功能。

结合起来就能实现一个复杂的控制系统。

就像高级语言一样，用子程序实现特定的功能，再通过主程序调用各子程序，从而能实现复杂的程序。

在S7-300/400PLC中写在OB1模块里和程序就是主程序，子程序写在功能(FC)，功能块(FB)。

FC运行是产生临时变量执行结束后数据就丢失--------------不具有储存功能
FB运行时需要调用各种参数，于是就产生了背景数据块DB。

例如用FB41来作PID控制，则它的PID控制参数就要存在DB里面。

FB具有储存功能
系统功能块（SFB）和系统功能（SFC）也是相当于子程序，只不过SFB和SFC是集成在S7 CPU中的功能块，用户能直接调用不需自已写程序。

SFC与FC 不具有储存功能,FB和SFB具有储存工办。

OB模块相当于主程序，负责调用其他模块。

如果程序简单只需要OB就可以实现。

FB中可以定义静态变量，每个FB可以定义多个背景数据块，来代表同种类型的不同设备。

这样只通过一个功能块就可以完成多个设备的变程。

而FC中不可以定义背景数据块，一般情况下只能使用共享数据块中的数据，但同时也可以通过全局变量定义方式来访问其他背景数据块。

我个人的经验：在有多个类似的设备的时候，尽量抽象出这些设备的共同点，编写一个FB，然后通过FC来挂点或处理一些不同点。
