PKPM框架结构步骤

PKPM框架结构建模流程PKPM（Plane Keep Position Method）是一种基于楼板平面不变的结构体系设计方法，其主要用于建筑物结构和楼板平面设计。

PKPM框架结构建模流程可以分为以下几个步骤。

第一步：数据准备在进行PKPM框架结构建模之前，需要进行数据准备。

首先，要根据结构设计要求和建筑平面布置情况获取相关数据，包括建筑的结构体系、梁、柱、楼板尺寸、楼层间高度、荷载参数等。

同时，还需要了解相关设计规范和标准。

第二步：建立结构模型在PKPM软件中，可以选择建立二维或三维的结构模型。

对于框架结构来说，一般会建立二维的平面模型。

通过选取适当的单元类型和参数设置，将建筑物的结构体系、各部件（梁、柱、楼板）进行逐一建模，并按照实际情况进行连接和支座设置。

第三步：设置截面和材料在进行结构分析之前，需要为各个构件设置合适的截面和材料属性。

根据实际情况，可以选择标准的截面类型，也可以设置自定义的截面形状。

同时，还需要为各个构件选择合适的材料类型、材料参数和强度等级。

第四步：施加载荷根据建筑物的用途和设计要求，确定合适的加载荷类型和大小。

可以根据规范或者实际测量数据设置楼板自重、活荷载、风荷载等。

通过选择合适的加载荷组合方式，将各项荷载施加到结构模型上。

第五步：分析计算在PKPM软件中，可以选择不同的分析方法进行计算，例如静力弹性分析、弹性动力分析等。

通过施加载荷和应用适当的分析方法，可以计算出结构的内力、位移、变形等结果。

第六步：结果分析与优化分析计算完成后，可以查看模型的计算结果，包括各个构件的内力大小、位移变形情况等。

根据分析结果，评估结构的安全性和稳定性，进行必要的优化和调整。

可以尝试调整构件尺寸、材料参数等，以提高结构的性能。

第七步：施工图绘制在进行PKPM框架结构建模之后，可以根据分析计算的结果，绘制出相应的施工图和构件明细图。

这些图纸可以为实际施工提供参考和指导，确保结构的正确建造。

一、执行PMCAD主菜单1，输入结构的整体模型(一)根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”1)结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2)根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3)只有楼层板、梁、柱等构件布置完全一样(位置、截面、材料)，并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名(二)估算(主、次)梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1)抗震规范第6.3.6条规定：b≥2002)主梁：h = (1/8～1/12) l ，b=(1/3～1/2)h3)次梁：h = (1/12～1/16) l ，b=(1/3～1/2)h2、框架柱：1)抗震规范第6.3.1条规定：矩形柱bc、hc≥300，圆形柱d≥3502)控制柱的轴压比——柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0——柱轴力放大系数，考虑柱受弯曲影响， =1.2～1.4——楼面竖向荷载单位面积的折算值， =13～15kN/m2——柱计算截面以上的楼层数——柱的负荷面积3、板楼板厚：h = l /40 ～ l /45 (单向板) 且h≥60mmh = l /50 ～ l /45 (双向板) 且h≥80mm(三)选择各标准层进行梁、柱构件布置，“楼层定义”1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。

2、偏心，主要考虑外轮廓平齐。

3、本层修改，删除不需要的梁、柱等。

4、本层信息，给出本标准层板厚、材料等级、层高。

5、截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。

6、换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。

(四)定义各层楼、屋面恒、活荷载，“荷载定义”1、荷载标准层，是指上下相邻且荷载布置完全相同的层。

2、此处定义的荷载是指楼、屋面统一的恒、活荷载，个别房间荷载不同的留在PM主菜单3局部修改(五)根据建筑方案，将各结构标准层和荷载标准层进行组装，形成结构整体模型，“楼层组装”1、楼层的组装就遵循自下而上的原则。

PKPM框架结构建模流程PKPM框架是一种常用的计算机辅助设计（CAD）软件框架，用于建立和分析结构工程模型。

它被广泛应用于建筑和土木工程领域，可以对结构的稳定性、强度和刚度等进行分析和计算。

下面将详细介绍PKPM框架的建模流程。

1.计划和准备在开始建模之前，需要进行规划和准备工作。

首先，明确建模的目标和需求，确定建模的范围和级别。

然后，收集和整理相关的设计资料，包括结构图纸、荷载数据、材料参数等。

根据设计要求，制定建模的计划和工作流程。

2.建立模型在PKPM框架中，常用的建模方法包括手动建模和导入模型。

手动建模是指通过在PKPM软件中逐个绘制元素和输入参数来构建结构模型。

导入模型是指通过从其他CAD软件或者PKPM预设模板中导入已有的模型。

根据建模的复杂程度和要求，选择合适的建模方法。

3.输入参数在建立模型后，需要输入相关的参数。

包括结构的材料参数、截面参数、构件的几何参数、荷载数据等。

PKPM框架提供了丰富的参数设置和输入方式，可以根据实际情况进行选择和调整。

4.设定边界条件边界条件是指结构模型的边界和约束条件。

在PKPM框架中，可以设定节点的固定支座、弹性支座和可调支座等。

通过设定合适的边界条件，可以模拟结构的实际工作状态。

5.进行分析计算在完成参数设置和边界条件设定后，可以进行结构的分析计算。

PKPM框架提供了静力分析、动力分析、稳定性分析等多种分析方法。

根据设计要求和工况情况，选择合适的分析方法进行计算。

6.结果检查和优化计算完成后，可以对计算结果进行检查和分析。

包括结构的位移、内力、应力等数据。

根据检查结果，可以对模型进行调整和优化。

如增加梁、柱或加强部分构件的尺寸，改变材料参数等。

7.输出结果和报告最后，可以将计算结果输出到报告或图纸中。

PKPM框架可以生成各种图表和图纸，包括荷载图、受力图、构件图纸等。

通过输出结果和报告，可以传达计算和分析的结果，为结构的改进和施工提供参考。

总结：PKPM框架结构建模流程主要包括计划和准备、建立模型、输入参数、设定边界条件、进行分析计算、结果检查和优化以及输出结果和报告等步骤。

用PKPM设计底部框架上部砖混结构的过程PKPM（《结构设计手册》）是一种适用于混凝土结构、房屋结构和桥梁结构的计算软件，可用于设计底部框架上部砖混结构。

以下是PKPM设计底部框架上部砖混结构的过程：1.建立模型：首先，需要根据实际情况，在PKPM中建立砖混结构的三维模型。

在模型中，包括建筑物的各个结构单元，如柱、梁、墙和地板。

2.施加载荷：在模型中施加相应的加载荷，包括活载、风载、地震载等。

这些加载荷应根据设计要求和相关规范进行遴选和计算。

3.设计标准：根据相关的设计规范，如《混凝土结构设计规范》和《砖(石)结构工程设计规范》，确定设计参数。

4.分析结构：使用PKPM对砖混结构进行静力分析，计算结构的内力、弯矩、剪力和轴力等。

根据计算结果，判断结构的受力和变形情况。

5.设计构件：根据结构的内力矩和轴力，按照规范的相关要求设计构件。

根据不同构件的计算和强度要求，确定截面尺寸和配筋。

6.计算节点：对于节点的计算，可以采用两种方式：一是根据实际情况做简化处理，以便于计算；二是采用实际的节点模型进行细致的计算。

7.设计墙体：对于砖墙的设计，需要根据规范的要求，确定墙体的厚度和配筋。

同时还需要考虑墙体的受力和稳定性。

8.设计地板：对于地板的设计，需要根据规范的要求，确定地板的厚度和钢筋配筋。

同时还需要考虑地板的受力和挠度控制。

9.校核合格：根据设计要求和计算结果，对砖混结构的各个构件进行校核。

校核包括挠度、裂缝宽度、变形控制等。

10.优化设计：根据校核结果，根据需要进行结构的优化设计。

优化设计包括调整截面和配筋，以达到经济性和结构性能的最优化。

11.细化设计：根据优化设计结果，对各个构件进行细化设计，包括构造节点的设计和详情图的制作。

12.编制施工图：根据细化设计结果和相关要求，编制施工图纸。

施工图纸包括各个构件的详图、钢筋图和施工工艺等。

13.监测施工：在施工阶段，进行现场监测和质量控制。

根据监测结果和实际施工情况，进行相应的调整和改进。

利用PKPM进行多层框架结构设计的主要步骤一、执行PMCAD主菜单1，输入结构的整体模型（一）根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名（二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1）抗震规范第6.3.6条规定：b≥2002）主梁：h = (1/8～1/12) l ，b＝(1/3～1/2)h3）次梁：h = (1/12～1/16) l ，b＝(1/3～1/2)h2、框架柱：1）抗震规范第6.3.1条规定：矩形柱bc、hc≥300，圆形柱d≥3502）控制柱的轴压比——柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0——柱轴力放大系数，考虑柱受弯曲影响，＝1.2～1.4——楼面竖向荷载单位面积的折算值，＝13～15kN/m2——柱计算截面以上的楼层数——柱的负荷面积3、板楼板厚：h = l /40 ～l /45 (单向板) 且h≥60mmh = l /50 ～l /45 (双向板) 且h≥80mm（三）选择各标准层进行梁、柱构件布置，“楼层定义”1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。

2、偏心，主要考虑外轮廓平齐。

3、本层修改，删除不需要的梁、柱等。

4、本层信息，给出本标准层板厚、材料等级、层高。

5、截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。

6、换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。

（四）定义各层楼、屋面恒、活荷载，“荷载定义”1、荷载标准层，是指上下相邻且荷载布置完全相同的层。

2、此处定义的荷载是指楼、屋面统一的恒、活荷载，个别房间荷载不同的留在PM主菜单3局部修改（五）根据建筑方案，将各结构标准层和荷载标准层进行组装，形成结构整体模型，“楼层组装”1、楼层的组装就遵循自下而上的原则。

PKPM—钢结构设计流程进入PKPM钢结构——框架模块开始进行建模：1.三维模型输入轴线输入楼层定义柱布置、主梁布置（可一边定义截面，一边布置构件）本层信息定义（主要是板厚）偏心对齐（原布置图有相应要求时使用）荷载定义（初步定义楼面恒、活荷载）楼层组装楼层组装（根据图纸实际情况，将标准层、荷载层和层高组合起来形成完整的模型）设计参数（定义相关参数）本步骤注意要点：梁柱截面初步定义：对于工字钢梁，翼缘宽度一般为150~250（可根据实际要求增大），腹板高度可按1/15~1/20跨度取值，荷载较小时可酌情减小。

钢框架柱种类较多，总体来说初步估计截面根据长细比来估算，初步满足50＜λ＜150，长细比一般不能超过300（长细比为计算长度与回转半径的比值），且梁截面应满足节点连接的要求。

注意洞口次梁一般都在本菜单内输入完成。

设计参数相关：注意不能有空出未填项！结构形式：框架主材：钢钢构件钢材：Q235或Q345钢截面净毛面积比值：0.85计算振型个数：层数*3沿高度体型分段系数，一般无高度方向急剧变化的选择1其余参数在设计要求中均会说明。

2、输入次梁楼板楼板开洞（一般只开全房间洞）次梁布置（如未在上一个菜单完成）组合楼盖压板布置（一般选择预设的压板型号）修改板厚设悬挑板（如有，且压板需延伸过去）楼板错层本步骤注意要点：板跨度按布置完次梁后的跨度计算压板选择基本原则：板跨不能大于压型钢板的最大简支跨度。

楼梯位置板厚修改为0（不能开洞）板厚定义原则同混凝土结构（短跨的1/30~1/40）3、输入荷载数据楼面荷载楼面恒载楼面活载梁间荷载梁间恒载梁间活载本步骤注意要点：楼面恒载为楼面附加荷载（做法）+楼板自重楼面活载为根据楼面功能在规范中查询所得数据单位均为千牛/平方米梁间恒载为梁上构件（如墙、拦板、栏杆、女儿墙等）在梁上施加的线荷载（如墙荷载未给出，则需按墙厚*墙高*容重的公式来折算，并减去开洞折减掉的荷载）梁间活载一般为设置拦板、栏杆、女儿墙等处由于被倚靠产生的线荷载单位均为千牛/米荷载根据平面布置输入完成后，进入下一步计算导算时暂时不用进行活荷载折减。

框架结构模‎型建立软件一：PMCAD‎软件二：SAT-8操作要点分‎析：1．柱布置：根据建筑施‎工图平面布‎局，合理设计结‎构体系，选择适当的‎柱布置处。

2．梁布置：（1）根据结构体‎系布局，与框架柱形‎成双向框架‎结构体系；（2）有墙处下设‎梁；（3）现浇板短边‎尺寸大于5‎米以上，宜设梁置原‎则。

3．柱定义：截面尺寸取‎值：N/fc A≤1（N：柱子所承担‎的竖向轴力‎设计值；fc：柱所采用混‎凝土的轴心‎抗压强度设‎计值；A：柱子截面面‎积）一般多层框‎架结构柱截‎面尺寸在4‎00mm左‎右。

4．梁定义：（1）截面宽度一‎般与墙等厚‎，取250m‎m；（2）截面高度与‎跨度有关，框架梁取跨‎度的1/8~1/12，次梁取跨度‎的1/12~1/15，悬挑梁取跨‎度的1/4~1/6。

5．楼板厚度：一般不大于‎楼板短边尺‎寸的1/30。

6．楼面荷载：（1）楼面恒载：一般4.0KN/M2左右15厚地砖‎面层＋25厚1:3水泥砂浆‎结合层＋110厚现‎浇板＋15厚板底‎粉刷：0.04X20‎+25X0.11+0.015X1‎7=3.9KN/M2（2）楼面活载：根据国标《建筑结构荷‎载规范》取值，例如：住宅、宿舍：2.0KN/M2办公楼、教室：2.0KN/M2走廊、楼梯（住宅、宿舍）：2.0KN/M2 走廊、楼梯（办公楼、教室）：2.5KN/M2阳台（一般情况）：2.5KN/M2（3）屋面恒载：一般6.0KN/M2左右（4）屋面活载：根据国标《建筑结构荷‎载规范》取值，例如：不上人屋面‎：0.5KN/M2上人屋面：2.0KN/M27．梁间荷载：240厚多‎孔砖外墙： 4.8X(3.6-0.5)≈15.0KN/M240厚多‎孔砖外墙：（开窗） 4.8X(3.6-0.5)X0.8≈12.0KN/M240厚加‎气混凝土砌‎块内墙： 2.5X(3.6-0.5)≈8.0KN/M120厚多‎孔砖内墙： 2.5X(3.6-0.5)≈8.0KN/M栏杆： 5.0KN/M屋顶120‎厚砼栏板：(1.4M) 5.0KN/M8．常见问题：当出现超筋‎，在PMCA‎D软件的第‎一步“PM交互式‎数据输入”中修改梁柱‎截面尺寸后‎，退出在“是否生成接‎后面菜单的‎数据”时，必须选择“Y”；然后操作运‎行第二步“输入次梁楼‎板”和第三步“输入荷载信‎息”；再操作运行‎S A T-8中的第一‎步～第四步；最后在第五‎步“分析结果图‎形与文本显‎示”中的第二项‎“配筋简图”中检查是否‎还有超筋信‎息。

钢框架结构PKPM讲解（2010版）一、钢结构→框架→三维模型与荷载输入1、轴线输入→正交轴网（对于柱网比较规则的结构)→轴线命名（按屏幕提示操作）2、楼层定义→柱布置、梁布置注意：关于次梁的布置有两种方法，即“次梁按主梁输”、“次梁按次梁输”。

“次梁按主梁输”，次梁与主梁连接方式为刚接，梁的相交处会形成无柱联接节点，节点又把一跨梁分成一段段的小梁，导致整个平面的梁根数和节点数会增加很多；因为划分房间单元是按梁进行的，因此整个平面的房间碎小，数量众多。

“次梁按次梁输”，次梁以两端铰接的形式传力至其承重梁，次梁端点不形成节点、不切分主梁，次梁与次梁之间也不形成节点，这时可避免形成过多的无柱节点，整个平面的主梁根数和节点数大大减少，房间数量也大大减少。

因此，当工程规模较大而节点，杆件或房间数量可能超出程序允许范围时，将“次梁按次梁输”可有效地、大幅度减少节点、杆件和房间的数量。

次梁按主梁输和按次梁输，在跨度相差不大时其差别影响不大，但当跨度相差较大时支座负弯矩相差较大，“次梁按次梁输”配筋偏小。

因此，建议在跨度相差不大的情况下“次梁按主梁输”还是合理的；但当跨度相差较大时还是不要嫌麻烦，将“次梁按次梁输”结果较为合理。

注意：通常非主要承重构件（填充墙、楼梯、阳台、雨棚、挑檐、空调板等）在整体建模时不用输入，秩序考虑其荷载即可。

3、构件删除（删除多余构件)4、偏心对齐→柱与梁齐（根据屏幕提示操作）5、截面显示→柱显示、主梁显示、次梁显示（以检查截面输入是否正确）6、楼层定义→本层修改→主梁查改（用于楼梯间梁降标高）7、此项执行完毕后，点击第三个按钮，以检查框架结构是否有误8、楼板生成→生成楼板→修改板厚→压板布置（按屏幕提示操作）修改板厚：设置楼梯间板厚为0，即该房间没有楼板，但是可以设置楼板面荷载及导荷方式压板布置：无论布置还是需要删除压板，执行完压板布置或是压板删除命令后，都需要再执行一次“生成楼板”命令9、、荷载输入→恒活设置（输入楼面荷载前必须先生成楼板）恒载：一般是根据建筑图上楼面的做法来计算，恒载取值也不一样，在计算恒载时，还要考虑楼下是否有吊顶等。

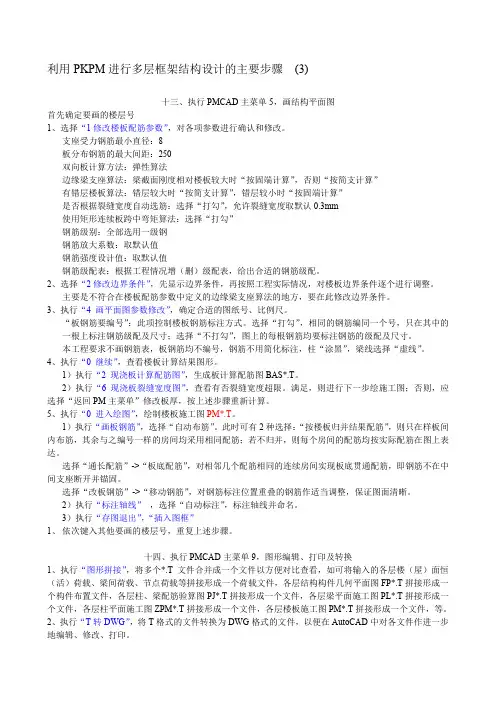

利用PKPM进行多层框架结构设计的主要步骤(3)十三、执行PMCAD主菜单5，画结构平面图首先确定要画的楼层号1、选择“1修改楼板配筋参数”，对各项参数进行确认和修改。

支座受力钢筋最小直径：8板分布钢筋的最大间距：250双向板计算方法：弹性算法边缘梁支座算法：梁截面刚度相对楼板较大时“按固端计算”，否则“按简支计算”有错层楼板算法：错层较大时“按简支计算”，错层较小时“按固端计算”是否根据裂缝宽度自动选筋：选择“打勾”，允许裂缝宽度取默认0.3mm使用矩形连续板跨中弯矩算法：选择“打勾”钢筋级别：全部选用一级钢钢筋放大系数：取默认值钢筋强度设计值：取默认值钢筋级配表：根据工程情况增（删）级配表，给出合适的钢筋级配。

2、选择“2修改边界条件”，先显示边界条件，再按照工程实际情况，对楼板边界条件逐个进行调整。

主要是不符合在楼板配筋参数中定义的边缘梁支座算法的地方，要在此修改边界条件。

3、执行“4 画平面图参数修改”，确定合适的图纸号、比例尺。

“板钢筋要编号”：此项控制楼板钢筋标注方式。

选择“打勾”，相同的钢筋编同一个号，只在其中的一根上标注钢筋级配及尺寸；选择“不打勾”，图上的每根钢筋均要标注钢筋的级配及尺寸。

本工程要求不画钢筋表，板钢筋均不编号，钢筋不用简化标注，柱“涂黑”，梁线选择“虚线”。

4、执行“0 继续”，查看楼板计算结果图形。

1）执行“2 现浇板计算配筋图”，生成板计算配筋图BAS*.T。

2）执行“6 现浇板裂缝宽度图”，查看有否裂缝宽度超限。

满足，则进行下一步绘施工图；否则，应选择“返回PM主菜单”修改板厚，按上述步骤重新计算。

5、执行“0 进入绘图”，绘制楼板施工图PM*.T。

1）执行“画板钢筋”，选择“自动布筋”。

此时可有2种选择：“按楼板归并结果配筋”，则只在样板间内布筋，其余与之编号一样的房间均采用相同配筋；若不归并，则每个房间的配筋均按实际配筋在图上表达。

选择“通长配筋”->“板底配筋”，对相邻几个配筋相同的连续房间实现板底贯通配筋，即钢筋不在中间支座断开并锚固。

这是本人根据实际工作经验总结出来的底框—砌体结构设计总结,从未外传，这次吐血奉上，恭候拍砖.（底框—）砖混结构设计总结一、分析建筑条件,准备初步工作:1. 底框部分:（1）根据建筑条件图布置框架柱轴网，由抗震概念设计，尽量不要出现单根柱而不能形成一榀框架的情况，柱距一般为6米; （2) 柱截面初步设计；单层商铺部分的框架柱截面设为350X350,底框部分的框架柱设为400X400;（3）根据柱轴网确定剪力墙的分布（长度和距离）;（4）剪力墙一般分布在楼梯间处,与电信专业协调，预留电表箱位置；（5) 剪力墙往往矮而长，变形能力差，多为剪切破坏,宜开竖缝保证高宽比大于1.5；（6）根据底层店面部分的墙厚确定框架梁、柱偏心；（7）根据框架柱的设置和柱距,确定框架梁的高度和宽度(一般上面有出承重墙的框架梁宽度不小于350,其它墙梁宽度不小于300，高度不小于净跨的1/5）；(框架结构梁截面尺寸控制办法:计算时用TAT，看计算结果配筋图内的配筋率图；要求全截面配筋率1。

5—1。

7之间）（8) 其框架和抗震墙的抗震等级，6、7度可分别按三、二级采用；2. 砖混部分：（1) 根据纵横墙的布置及可能会有的屋面构架，确定构造柱的位置和种类，（最外围的构造柱直接升到女儿墙，门窗洞口处的构造柱尺寸最好与门洞处的短墙吻合)（2）根据户型布置设置梁，包括其宽度和高度（其位置应把楼板分成规则的矩形，在阳台较大窗洞处或门窗连续设置处应设置过梁，且其高度加上门窗的高度应等于楼层高度）；（3）根据户型布置确定板厚,一般取短向跨度的1/35，但是最好不要小于100，客厅不小于120,否则影响使用;阳台、厨卫一般为90，屋面板厚120，楼梯梯板厚度为板跨的1/28，且平台梁高度与其下的窗高之和要等于建筑标高；（4）根据墙体外立面的腰线做法，确定外围圈梁的高度和做法；(5) 根据总体要求，设置不同的结构标准层与荷载标准层; （6) 阳台处的挑梁高度为挑出长度的1/3—1/6；二、输入计算模型，进行程序计算：1. 底框部分:(1) SAT—8计算底框时不能考虑风荷载。

PKPM操作步骤2010利用PKPM进行多层框架结构设计的主要步骤一、执行PMCAD主菜单1，输入结构的整体模型（一）根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”（正交轴网，2300*24，7500，3000，7500）（梁、墙的网格）1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名（Tab,F5刷新），删除网格（走廊）注：同一位置上在施工图中出现的轴线名称，取决于这个工程中最上一层（或靠近顶层）中命名的名称。

（二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1）抗震规范第6.3.6条规定：b≥2002）主梁：h = (1/8～1/12)l，b＝(1/3～1/2)h3）次梁：h = (1/12～1/16)l，b＝(1/3～1/2)h2、框架柱：1）抗震规范第6.3.1条规定：矩形柱b c、h c≥300，圆形柱d≥350 2）控制柱的轴压比柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0柱轴力放大系数，考虑柱受弯曲影响，取1.2～1.4楼面竖向荷载单位面积的折算值，取13～15kN/m2柱计算截面以上的楼层数柱的负荷面积3、板楼板厚：h = l/40 ～l/45(单向板) 且h≥60mmh = l/50 ～l/45(双向板) 且h≥80mm（三）选择各标准层进行梁、柱构件布置，“楼层定义”1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。

2、偏心，主要考虑外轮廓平齐。

（沿柱宽方向（纵向）右偏为正，沿柱高方向（横向）上偏为正，以上均相对于梁。

也可以用“偏心对齐”操作3、楼板生成，楼板错层，楼梯（全房间洞），修改板厚4、本层修改，删除不需要的梁、柱等。

5、本层信息，给出本标准层板厚、材料等级、层高。

(一)根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”1)结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2)根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3)只有楼层板、梁、柱等构件布置完全一样(位置、截面、材料)，并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名(二)估算(主、次)梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1)抗震规范第条规定：b≥2002)主梁：h = (1/8～1/12) l ，b=(1/3～1/2)h3)次梁：h = (1/12～1/16) l ，b=(1/3～1/2)h2、框架柱：1)抗震规范第条规定：矩形柱bc、hc≥300，圆形柱d≥3502)控制柱的轴压比——柱的轴压比限值，抗震等级为一到四级时，分别为～——柱轴力放大系数，考虑柱受弯曲影响， =～——楼面竖向荷载单位面积的折算值， =13～15kN/m2——柱计算截面以上的楼层数——柱的负荷面积3、板楼板厚：h = l /40 ～ l /45 (单向板) 且h≥60mmh = l /50 ～ l /45 (双向板) 且h≥80mm(三)选择各标准层进行梁、柱构件布置，“楼层定义”1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。

2、偏心，主要考虑外轮廓平齐。

3、本层修改，删除不需要的梁、柱等。

4、本层信息，给出本标准层板厚、材料等级、层高。

5、截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。

6、换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。

(四)定义各层楼、屋面恒、活荷载，“荷载定义”1、荷载标准层，是指上下相邻且荷载布置完全相同的层。

2、此处定义的荷载是指楼、屋面统一的恒、活荷载，个别房间荷载不同的留在PM主菜单3局部修改(五)根据建筑方案，将各结构标准层和荷载标准层进行组装，形成结构整体模型，“楼层组装”1、楼层的组装就遵循自下而上的原则。

一，打开PKPM首页，改变目录一行改变你结果的存储路径。

二，PMCAD，建筑模型与荷载输入。

（1）输入图形文件名后，点击确认。

（2）轴线输入，选择正交轴网，在上开间，左进深选择栏中输入轴网数据.点击确定。

（3）点击轴线命名，TAB键成批输入，移光标点取起始轴线。

按ESC键后输入轴线。

命1，同样的在纵轴命名，起始轴号为A（4）楼层定义：柱布置，在柱截面列表中新建柱截面，点击布置，用窗口选择方式布置柱网。

方便快捷，当然也可以用其他三种方式。

柱布置用到大家的结构力学知识和钢混知识。

柱子的截面高度需要用钢混的长细比和轴压比两项综合确定。

主梁布置，与柱布置方法一样，要注意的一点是，次梁也需在主梁布置中布置，PKPM会自动根据梁的线刚度比确定主次梁，不需要大家再人为的布置主次梁了。

主次梁的截面高度需根据梁的宽度确定：主梁取宽度的1/8至1/12，次梁取宽度的1/12至1/15，梁的宽度取梁高度的1/3至1/2。

（5）本标注层信息：修改板厚为90mm，梁柱混凝土等级改为30（框架结构的混凝土强度最低为C30），梁柱钢筋类别为HRB400，根据需要该层高。

（6）荷载输入：楼面恒活，添加楼面恒荷载（恒荷载包括现浇板重量0.09X25+板顶抹灰20mm0.02X17+板底抹灰15mm0.0015X17+装饰材料面层荷载0.65+规范规定的装修荷载0.5：以90mm现浇板为例，装饰面层选用水磨石地面，此地面荷载最重，一般地面选用4.2KN/mm）及活荷载（规范规定为2）。

注意顶层屋面荷载（屋顶层的恒载包括保温层和隔热层）与其它标注层不一样，屋面荷载比较重，一般选用5.5。

设计参数，按照截图所示修改信息。

地震烈度为6度，基本风压为0.45。

（7）楼层组装根据需要增加楼层层数，如截图所示。

复制层数为四层，标准层1荷载标注层1：4.2，2.0。

在增加一顶层，复制层数一层，标准层1，荷载标注层2：5.5，0.5。

此建筑物的层数为5层。

利用P K P M进行多层框架结构设计的主要步骤全利用PKPM2005进行多层框架结构设计的主要步骤一、执行PMCAD 主菜单1，输入结构的整体模型（一）根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名（二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1）抗震规范第6.3.6条规定：b ≥2002）主梁：h = (1/8～1/12) l ，b ＝(1/3～1/2)h3）次梁：h = (1/12～1/16) l ，b ＝(1/3～1/2)h2、框架柱：1）抗震规范第6.3.1条规定：矩形柱b c 、h c ≥300，圆形柱d ≥3502）控制柱的轴压比cc c c f wnS f N A λγλ== λ——柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0γ——柱轴力放大系数，考虑柱受弯曲影响，γ＝1.2～1.4w ——楼面竖向荷载单位面积的折算值，w ＝13～15kN/m 2n——柱计算截面以上的楼层数S——柱的负荷面积3、板楼板厚：h = l /40 ～ l /45(单向板) 且h≥60mmh = l /50 ～ l /45(双向板) 且h≥80mm（三）选择各标准层进行梁、柱构件布置，“楼层定义”1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。

2、偏心，主要考虑外轮廓平齐。

3、本层修改，删除不需要的梁、柱等。

4、本层信息，给出本标准层板厚、材料等级、层高。

5、截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。

6、换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。

（四）定义各层楼、屋面恒、活荷载，“荷载定义”1、荷载标准层，是指上下相邻且荷载布置完全相同的层。
