电桥平衡的原理是什么

电桥电路的工作原理
电桥电路是一种用来测量电阻、电容和电感的电路，其工作原理是基于“电桥平衡”的原理。

电桥电路由四个电阻连接成一个平行四边形形状的电路，并且通过中心点连接一个待测元件（例如电阻、电容或电感）。

电桥电路一般由电源、电阻箱、电流表、电压表和待测元件等组成。

工作时，先调节电阻箱上的电阻值使得电桥电路两个对角线上的电压相等，即电桥平衡。

平衡时，根据电桥平衡条件可以得到待测元件的阻值、容值或感值。

具体实现平衡条件的方法包括两种常见的电桥电路：维尔斯通电桥和韦恩电桥。

维尔斯通电桥用于测量电阻，根据桥路的零电流条件来计算未知电阻的值。

韦恩电桥用于测量电容和电感，根据桥路的零电流条件和相位条件来计算未知电容或电感的值。

总之，电桥电路通过调节电阻箱的值，使得电桥平衡，并且通过测量电桥上的电流或电压来计算待测元件的阻值、容值或感值。

平衡电桥原理图1 平衡电桥电路原理图电阻变量的测量电桥,结构简单,具有灵敏度高,测量范围宽,线形度好,精度高和容易实现温度补偿等优点,因此能很好地满足应变测量的要求,是目前最多最广泛的一种测量电路;上图所示为一直流供电的平衡电桥;A,B,C,D 为电桥顶点,它的四个桥臂由R1、R2、R3、R4的四个电阻组成其中任一个电阻可以是应变片,即热敏电阻,AC 两端为输入口接直流电源,BD 两端为电桥输出;当电桥输出端BD 接到一个无穷大负载电阻实际上只要大到一定数值即可上时,可以认为输出端开路,这时直流电桥称为电压桥;从ABC 半个桥看,流经R1的电流R1两端压降：R3两端压降： AC 112U I R R =+1AB 11AC 12R U I R U R R ==+3AD AC 34R U U R R =+电桥输出电压：由上式可知,当R1R4=R2R3时,则电桥U0=0,则称电桥处于平衡状态;设处于平衡状态的电桥各桥臂由电阻增量为ΔR 1、ΔR 2、ΔR 3、ΔR 4则电桥的输出电压为：精确公式若将平衡条件R1R4=R2R3代入上式,并考虑ΔR 1 < R1略去高阶微量,则电桥的输出电压为：近似公式在这个平衡电桥中由热敏电阻作为我们温度设计信号的来源,当它受到不同温度时会经过整个平衡电桥来使输出电压发生变化;实现温度的检测与电压转换; 14230AB AD AC 1234R R R R U =U U U (R R )(R R )--=++114422330AC11223344(R R )(R R )(R R )(R R )U U (R R R R )(R R R R )+∆+∆-+∆+∆=+∆++∆+∆++∆3121240AC 2121234R R R R R R U U ()(R R )R R R R ∆∆∆∆=--++。

电桥平衡原理
电桥平衡原理是电学中的一个重要概念，它是指在电桥电路中，通过调节电阻
或电容的数值，使得电桥两端的电压为零的状态。

这个原理在实际应用中有着广泛的用途，例如在电阻测量、传感器测量、无损检测等领域都有着重要的作用。

首先，我们来看一下电桥平衡原理的基本原理。

在一个简单的电桥电路中，有
四个电阻分别为R1、R2、R3、R4，它们构成一个平衡电桥。

当电桥两端的电压为零时，可以得到以下的关系式：
R1/R2 = R3/R4。

这个关系式就是电桥平衡条件。

根据这个条件，我们可以通过调节R3或R4
的数值，来实现电桥的平衡状态。

通过测量调节后的电阻数值，我们可以得到待测电阻的数值，这就是电桥在电阻测量中的应用。

除了在电阻测量中的应用，电桥平衡原理在传感器测量中也有着广泛的应用。

例如在温度传感器中，通过调节电桥电路中的电阻或电容，可以实现对温度的精确测量。

这种方法在工业自动化控制中有着重要的应用，可以实现对温度、压力、流量等参数的精确测量和控制。

此外，电桥平衡原理还在无损检测中有着重要的应用。

例如在涡流无损检测中，通过调节电桥电路中的电感或电阻，可以实现对材料缺陷的检测。

这种方法在航空航天、汽车制造、金属材料加工等领域有着广泛的应用，可以实现对材料内部缺陷的精确检测。

总的来说，电桥平衡原理是电学中一个重要的概念，它在电阻测量、传感器测量、无损检测等领域有着广泛的应用。

通过调节电桥电路中的电阻或电容，可以实现对待测参数的精确测量和控制，具有着重要的实际意义。

希望通过本文的介绍，可以对电桥平衡原理有一个更加深入的了解。

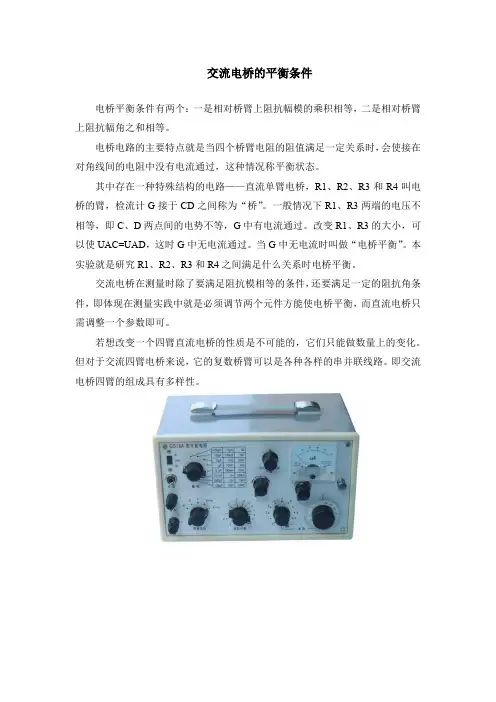

交流电桥的平衡条件
电桥平衡条件有两个：一是相对桥臂上阻抗幅模的乘积相等，二是相对桥臂上阻抗幅角之和相等。

电桥电路的主要特点就是当四个桥臂电阻的阻值满足一定关系时，会使接在对角线间的电阻中没有电流通过，这种情况称平衡状态。

其中存在一种特殊结构的电路——直流单臂电桥，R1、R2、R3和R4叫电桥的臂，检流计G接于CD之间称为“桥”。

一般情况下R1、R3两端的电压不相等，即C、D两点间的电势不等，G中有电流通过。

改变R1、R3的大小，可以使UAC=UAD，这时G中无电流通过。

当G中无电流时叫做“电桥平衡”。

本实验就是研究R1、R2、R3和R4之间满足什么关系时电桥平衡。

交流电桥在测量时除了要满足阻抗模相等的条件，还要满足一定的阻抗角条件，即体现在测量实践中就是必须调节两个元件方能使电桥平衡，而直流电桥只需调整一个参数即可。

若想改变一个四臂直流电桥的性质是不可能的，它们只能做数量上的变化。

但对于交流四臂电桥来说，它的复数桥臂可以是各种各样的串并联线路。

即交流电桥四臂的组成具有多样性。

电桥平衡原理基本原理电桥平衡原理是一种用于测量电阻值的方法，通过调整电桥中的电阻使电桥两端电势差为零，从而实现对未知电阻值的测量。

电桥平衡原理基于以下几个基本原理：1.基尔霍夫定律：在闭合电路中，电流在每个节点的总和为零。

根据基尔霍夫定律，电桥中的电流分布满足节点电流法则，即进入某个节点的电流等于从该节点流出的电流之和。

2.电阻的欧姆定律：根据欧姆定律，电阻的电压与通过它的电流成正比。

即V= I * R，其中V为电压，I为电流，R为电阻。

3.电桥的平衡条件：当电桥两端电势差为零时，称电桥处于平衡状态。

在平衡状态下，通过电桥各支路的电流满足一定的关系。

电桥平衡原理利用以上原理来测量未知电阻值。

它通常由四个电阻组成的电桥电路和一个用于调节电桥平衡的可变电阻组成。

其中，两个电阻称为比较电阻，另外两个电阻称为未知电阻。

电桥平衡条件电桥平衡原理的核心是使电桥两端电势差为零，即满足平衡条件。

对于电桥电路，平衡条件可以由下面的等式表示：R1/R2 = R3/R4其中，R1和R2是比较电阻的电阻值，R3和R4是未知电阻的电阻值。

当电桥处于平衡状态时，比较电阻和未知电阻之间的比值等于一个常数。

电桥平衡测量原理电桥平衡测量原理是通过调节电桥中的可变电阻，使得电桥两端电势差为零，从而实现对未知电阻值的测量。

在电桥平衡测量中，首先需要确定比较电阻的电阻值。

比较电阻可以是已知的标准电阻，也可以是待测电阻。

然后，通过调节电桥中的可变电阻，使得电桥两端电势差为零。

调节可变电阻时，可以使用示波器或电压表等仪器来监测电桥两端的电势差。

当电桥处于平衡状态时，比较电阻和未知电阻之间的比值等于一个常数。

根据电桥平衡条件的等式，可以通过已知比较电阻和已知平衡条件的比值来计算未知电阻的电阻值。

电桥平衡测量实例下面以一个简单的电桥平衡测量实例来说明电桥平衡原理的应用。

假设我们有一个电桥电路，其中R1和R2是比较电阻，R3是已知电阻，R4是未知电阻。

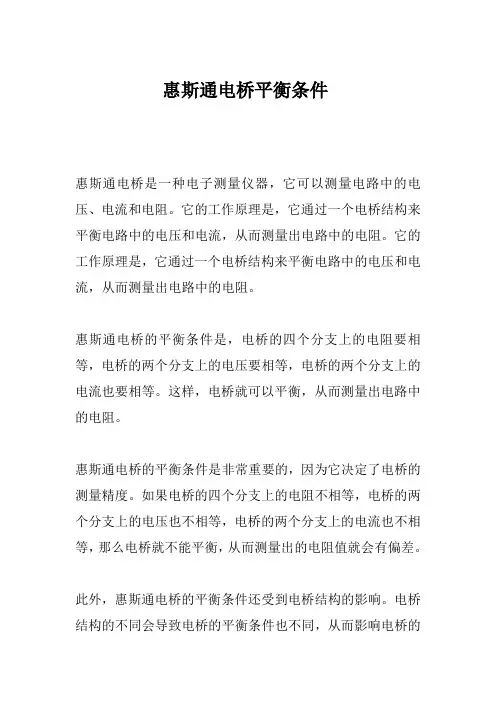

惠斯通电桥平衡条件
惠斯通电桥是一种电子测量仪器，它可以测量电路中的电压、电流和电阻。

它的工作原理是，它通过一个电桥结构来平衡电路中的电压和电流，从而测量出电路中的电阻。

它的工作原理是，它通过一个电桥结构来平衡电路中的电压和电流，从而测量出电路中的电阻。

惠斯通电桥的平衡条件是，电桥的四个分支上的电阻要相等，电桥的两个分支上的电压要相等，电桥的两个分支上的电流也要相等。

这样，电桥就可以平衡，从而测量出电路中的电阻。

惠斯通电桥的平衡条件是非常重要的，因为它决定了电桥的测量精度。

如果电桥的四个分支上的电阻不相等，电桥的两个分支上的电压也不相等，电桥的两个分支上的电流也不相等，那么电桥就不能平衡，从而测量出的电阻值就会有偏差。

此外，惠斯通电桥的平衡条件还受到电桥结构的影响。

电桥结构的不同会导致电桥的平衡条件也不同，从而影响电桥的
测量精度。

因此，在使用惠斯通电桥测量电路中的电阻时，要注意电桥的平衡条件，以保证测量精度。

总之，惠斯通电桥的平衡条件是非常重要的，它决定了电桥的测量精度。

如果想要获得准确的测量结果，就必须要满足惠斯通电桥的平衡条件，即电桥的四个分支上的电阻要相等，电桥的两个分支上的电压要相等，电桥的两个分支上的电流也要相等。

只有满足这些条件，才能保证测量精度，从而获得准确的测量结果。

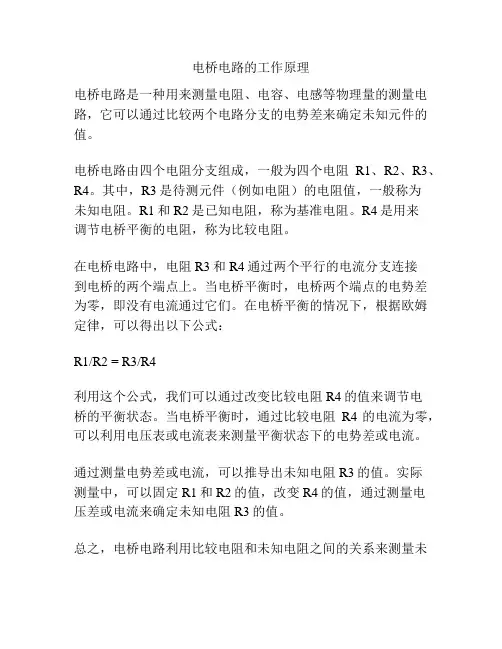

电桥电路的工作原理
电桥电路是一种用来测量电阻、电容、电感等物理量的测量电路，它可以通过比较两个电路分支的电势差来确定未知元件的值。

电桥电路由四个电阻分支组成，一般为四个电阻R1、R2、R3、R4。

其中，R3是待测元件（例如电阻）的电阻值，一般称为
未知电阻。

R1和R2是已知电阻，称为基准电阻。

R4是用来
调节电桥平衡的电阻，称为比较电阻。

在电桥电路中，电阻R3和R4通过两个平行的电流分支连接
到电桥的两个端点上。

当电桥平衡时，电桥两个端点的电势差为零，即没有电流通过它们。

在电桥平衡的情况下，根据欧姆定律，可以得出以下公式：
R1/R2 = R3/R4
利用这个公式，我们可以通过改变比较电阻R4的值来调节电
桥的平衡状态。

当电桥平衡时，通过比较电阻R4的电流为零，可以利用电压表或电流表来测量平衡状态下的电势差或电流。

通过测量电势差或电流，可以推导出未知电阻R3的值。

实际
测量中，可以固定R1和R2的值，改变R4的值，通过测量电
压差或电流来确定未知电阻R3的值。

总之，电桥电路利用比较电阻和未知电阻之间的关系来测量未
知电阻值。

通过调节比较电阻的值，使电桥达到平衡状态，就可以间接测量出未知电阻的值。

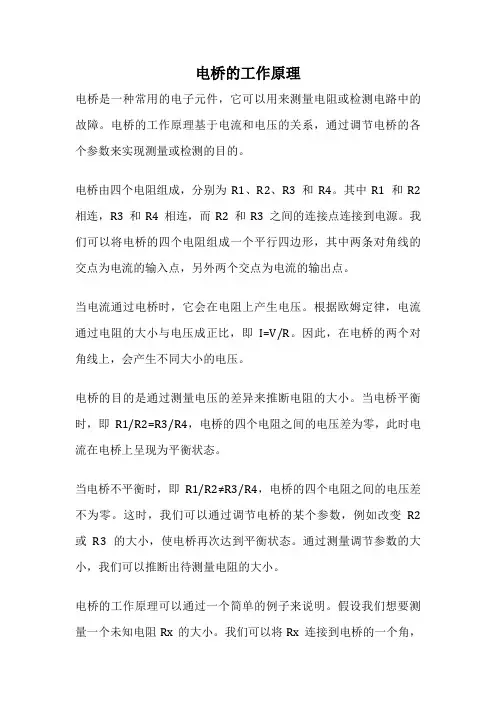

电桥的工作原理电桥是一种常用的电子元件，它可以用来测量电阻或检测电路中的故障。

电桥的工作原理基于电流和电压的关系，通过调节电桥的各个参数来实现测量或检测的目的。

电桥由四个电阻组成，分别为R1、R2、R3和R4。

其中R1和R2相连，R3和R4相连，而R2和R3之间的连接点连接到电源。

我们可以将电桥的四个电阻组成一个平行四边形，其中两条对角线的交点为电流的输入点，另外两个交点为电流的输出点。

当电流通过电桥时，它会在电阻上产生电压。

根据欧姆定律，电流通过电阻的大小与电压成正比，即I=V/R。

因此，在电桥的两个对角线上，会产生不同大小的电压。

电桥的目的是通过测量电压的差异来推断电阻的大小。

当电桥平衡时，即R1/R2=R3/R4，电桥的四个电阻之间的电压差为零，此时电流在电桥上呈现为平衡状态。

当电桥不平衡时，即R1/R2≠R3/R4，电桥的四个电阻之间的电压差不为零。

这时，我们可以通过调节电桥的某个参数，例如改变R2或R3的大小，使电桥再次达到平衡状态。

通过测量调节参数的大小，我们可以推断出待测量电阻的大小。

电桥的工作原理可以通过一个简单的例子来说明。

假设我们想要测量一个未知电阻Rx的大小。

我们可以将Rx连接到电桥的一个角，而其他三个角分别连接已知电阻R1、R2和R3。

通过调节R2和R3的大小，使电桥达到平衡状态，即电桥四个角上的电压差为零。

在达到平衡状态时，我们可以通过测量调节电阻的大小来推断Rx的大小。

假设我们需要增大R3的大小才能使电桥平衡，那么可以推断Rx>R1。

反之，如果我们需要减小R3的大小才能使电桥平衡，那么可以推断Rx<R1。

电桥的工作原理不仅可以用于测量电阻，还可以用于检测电路中的故障。

当电路中出现故障时，例如电阻变化或电路断开，会导致电桥不平衡。

通过检测电桥的不平衡情况，我们可以确定故障出现的位置或原因，从而进行修复或排除故障。

电桥是一种基于电流和电压关系的电子元件，通过测量电压的差异来推断电阻的大小或检测电路中的故障。

惠斯登电桥的原理一、什么是惠斯登电桥惠斯登电桥（Wheatstone bridge）是一种用来测量未知电阻的电路，该电路由英国物理学家查尔斯·惠斯登（Charles Wheatstone）于1843年发明。

惠斯登电桥是一种平衡电桥，通过平衡原理来测量未知电阻。

二、平衡电桥的原理平衡电桥是基于平衡原理的一种电路，通过调节电桥的各个部分，使得电桥中的电流为零，从而达到平衡的状态。

惠斯登电桥也是一种平衡电桥。

惠斯登电桥由四个电阻和一个潜在变阻器（未知电阻）组成。

电桥的基本原理是通过调节电桥中的潜在变阻器，使得电桥中的电流为零，从而确定未知电阻的值。

当电桥中的电流为零时，可以使用已知的电阻值来计算出未知电阻的阻值。

三、惠斯登电桥的工作原理惠斯登电桥的工作原理可以通过以下步骤来解释：1.设置电桥的初始状态：将已知电阻分别接到电桥的两个相对端点上，并将未知电阻连接到电桥的两个相邻端点。

2.调节潜在变阻器：通过调节潜在变阻器的电阻值，使得电桥的电流为零。

3.检测电流为零的条件：使用电流表等仪器来检测电桥中的电流是否为零。

如果电流为零，则表示已经达到平衡状态。

4.计算未知电阻：根据已知电阻的阻值和电桥达到平衡时潜在变阻器的电阻值，可以使用惠斯登电桥的公式来计算未知电阻的值。

四、惠斯登电桥的公式惠斯登电桥的计算公式为：其中，R1、R2、R3为已知电阻的阻值，而R为未知电阻的阻值。

五、应用领域惠斯登电桥在科学实验、电子工程等领域有着广泛的应用。

1. 科学实验在科学实验中，惠斯登电桥被用来测量物质的电阻，从而获得有关材料特性的信息。

例如，在材料科学中，可以使用惠斯登电桥来测量材料的电导率、电阻率等。

2. 电子工程在电子工程中，惠斯登电桥被用来测量电路中的未知电阻。

通过测量电阻，可以更好地设计和优化电路，提高电路的性能。

惠斯登电桥还可以应用于传感器的设计和测试中。

3. 物理实验在物理实验中，惠斯登电桥被用来测量电阻与其它物理量之间的关系。

直流电桥的原理与应用步骤一、直流电桥的原理直流电桥是一种测量电阻、电容、电感等元件的电路，其原理基于电桥平衡条件。

在电桥平衡时，电桥电路中的电压为零，可以通过调节电桥中的电阻或变化待测元件的电阻来实现平衡。

直流电桥的原理可以用以下几点来描述：1.电桥平衡条件：在电桥平衡时，电桥回路中的电压为零。

这意味着，电桥电路中的电阻比例满足特定的关系。

2.电桥电路构成：直流电桥由四个电阻组成，通常被称为“臂”。

两个电阻被称为“比例臂”，另外两个电阻被称为“样品臂”。

样品臂上连接待测元件。

3.平衡电桥的条件：为了实现电桥平衡，比例臂上的电阻比和样品臂上的电阻比需要满足特定条件。

4.测量未知电阻：通过调整比例臂上的电阻，直到电桥平衡，可以测量未知电阻。

二、直流电桥的应用步骤直流电桥经常被用于测量电阻、电容和电感等元件的值。

下面是使用直流电桥进行测量的一般步骤：1.准备工作：在开始测量之前，确保电桥电路中的电源已经接通，并且元件的接线正确。

2.调整平衡：根据实验要求，调整比例臂上的一个或多个电阻，以便在待测元件加入电路后，使整个电桥能够达到平衡状态。

3.连接待测元件：将待测元件正确地连接到样品臂上。

根据测量要求，可以连接电阻、电容或电感。

4.调节比例臂上的电阻：通过调节比例臂上的电阻，使整个电桥电路能够达到平衡状态。

调节比例臂上的电阻直到电桥电路中的电压为零。

5.测量结果：一旦电桥达到平衡状态，如果比例臂上的电阻发生了变化，那么久可以通过测量比例臂上的电阻变化来计算待测元件的值。

6.记录结果：记录测量结果，并做必要的单位转换。

确保记录准确并可靠。

7.分析和解释：分析测量结果，并根据实验要求解释测量结果的意义。

三、直流电桥的扩展应用除了测量电阻、电容和电感的值，直流电桥还可以扩展应用于其他方面，如：1.测量温度：使用热敏电阻或热电偶作为待测元件，直流电桥可以用来测量温度。

2.测量应变：使用应变片作为待测元件，直流电桥可以用来测量物体的应变。

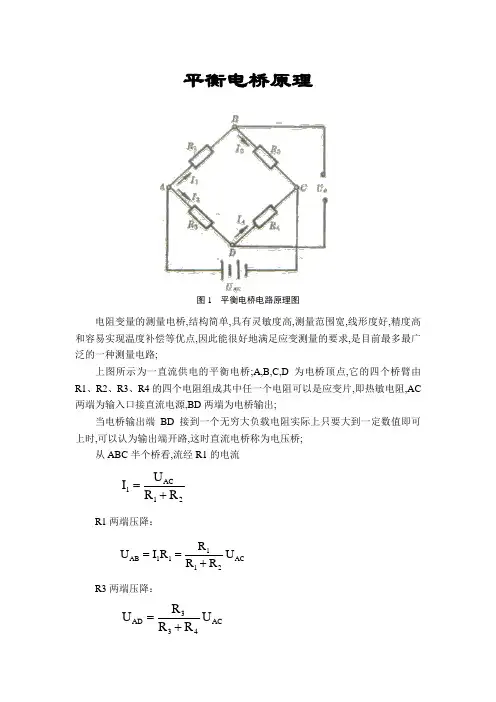

平衡电桥原理图1 平衡电桥电路原理图电阻变量的测量电桥，结构简单，具有灵敏度高，测量范围宽，线形度好，精度高和容易实现温度补偿等优点，因此能很好地满足应变测量的要求，是目前最多最广泛的一种测量电路。

上图所示为一直流供电的平衡电桥。

A,B,C,D 为电桥顶点，它的四个桥臂由R1、R2、R3、R4的四个电阻组成（其中任一个电阻可以是应变片，即热敏电阻），AC 两端为输入口接直流电源，BD 两端为电桥输出。

当电桥输出端BD 接到一个无穷大负载电阻（实际上只要大到一定数值即可）上时，可以认为输出端开路，这时直流电桥称为电压桥。

从ABC 半个桥看，流经R1的电流R1两端压降：R3两端压降： AC 112U I R R =+1AB 11AC 12R U I R U R R ==+3AD AC 34R U U R R =+电桥输出电压：由上式可知，当R1R4=R2R3时，则电桥U0=0,则称电桥处于平衡状态。

设处于平衡状态的电桥各桥臂由电阻增量为ΔR 1、ΔR 2、ΔR 3、ΔR 4则电桥的输出电压为：（精确公式）若将平衡条件R1R4=R2R3代入上式，并考虑ΔR 1 < R1略去高阶微量，则电桥的输出电压为：(近似公式）在这个平衡电桥中由热敏电阻作为我们温度设计信号的来源，当它受到不同温度时会经过整个平衡电桥来使输出电压发生变化。

实现温度的检测与电压转换。

14230AB AD AC 1234R R R R U =U U U (R R )(R R )--=++114422330AC11223344(R R )(R R )(R R )(R R )U U (R R R R )(R R R R )+∆+∆-+∆+∆=+∆++∆+∆++∆3121240AC 2121234R R R R R R U U ()(R R )R R R R ∆∆∆∆=--++。

电桥法原理及应用电桥法是一种通过测量电阻来确定未知电阻值的方法。

它是根据电桥平衡条件的原理进行测量的，通过调节部分电阻使电桥平衡，从而得到未知电阻的值。

电桥法广泛应用于电阻测量、物质检测、温度测量等领域。

电桥法的原理是基于基尔霍夫定律和欧姆定律。

电桥通常由四个电阻和一块测量物的电阻构成，其中两个电阻为已知值，另一个电阻为未知值。

电桥接通电源后，调节第四个电阻的阻值，使电桥两侧电压为零，即使电桥平衡。

此时，可以通过调节的电阻值来测定未知电阻的值。

电桥平衡时，电桥两侧电势差为零，根据欧姆定律可得：\[ R_x = \frac{{R_2}}{{R_1}} \times R_k \]其中，\( R_x \) 为未知电阻的值，\( R_1 \) 和\( R_2 \) 为已知电阻的值，\( R_k \) 为调节的电阻值。

电桥法的应用非常广泛。

以下是几个常见的应用领域：1. 电阻测量：电桥法是测量电阻最常用的方法之一。

通过调节电桥上的电阻，使电桥平衡，从而测得未知电阻的值。

电桥法测量精度高，适用于各种电阻值的测量。

2. 物质检测：电桥法可以应用于检测某些特定物质的存在。

例如，用电桥法可以测量溶液中的电导率，从而判断是否存在特定物质。

这在环境监测和化学分析中具有重要意义。

3. 温度测量：电桥法可用于测量温度。

例如，通过将电阻与热敏电阻连接在电桥中，通过调节电桥平衡获得热敏电阻的阻值，从而间接测量温度。

这种方法在温度计中被广泛应用。

4. 材料质量检测：电桥法可以用于材料质量检测。

例如，通过对导电材料进行电桥测量，可以判断其电阻是否符合规定的质量要求。

这对于电子元器件和导电材料的生产具有重要意义。

除了上述应用领域，电桥法还被广泛用于电子电路中的校准和调试。

例如，在电路板上测量电阻、电感或电容的值时，可以使用电桥法来准确测量。

此外，在科学实验、教学和研究中，电桥法也是一个重要的测量手段。

总结而言，电桥法是一种通过测量电阻值来进行各种测量的方法。

电 桥按激励电压分:供桥电源电压是直流电压时，称直流电桥；供桥电源电压为交流电压时，称交流电桥。

按工作方式分: 电桥的工作方式有偏差工作方式和调零工作方式。

一、直流电桥1．平衡电桥输出电压为：U 0=U BA -U DA=I 1R 1-I 2R 4=S S U R R R U R R R 434211+-+ =S U R R R R R R R R ))((43214231++- 由上式可见：若R 1R 3=R 2R 4，则输出电压必为零，此时电桥处于平衡状态，称为平衡电桥。

平衡电桥的平衡条件为：R 1R 3=R 2R 42．非平衡电桥（1）单臂工作电桥这里以桥臂电阻R 1作为工作臂，如图4-1。

设R 2=R 3=R 4=R 0，R 1=R 0+ΔR ，其中R 0为一常数，则输出电压为 S O U R R R R R R R R U ))((43214231++-= 若电桥用于微电阻变化测量，有ΔR 远小于R 0，则（2）双臂工作电桥两个邻边桥臂有相同的微电阻变化，如电阻R 1有变化R 0+ΔR ，R 2有变化R 0-ΔR 0，可导出公式（3）四臂工作电桥四个桥臂均有相同的微电阻变化，且电阻变化以差动方式增大或减小，满足以下关系：R 1=R 2=R 3=R 4=R 0ΔR 1=ΔR 2=ΔR 3=ΔR 4=ΔR其输出电压为3．讨论（1）电桥的灵敏度S O U R R U 04∆≈S O U R R U 02∆=S O U R R U 0∆=图4-1直流电桥 S U RR R ∆+∆=240在电桥电路中灵敏度定义为它将ΔR/R 0作为输入，而不是仅把ΔR 当作输入。

由此可以求得上述各种电桥的灵敏度分别为S 1=1/4U O ；S 2=1/2U O ；S 4=U O 。

（2）非线性误差在推导上述公式的过程中，单测量臂的电桥由于在分母上有2ΔR 项，使输出电压的变化与电阻的变化具有非线性误差，在精密测量中要考虑这个非线性误差的影响。

电桥平衡原理
电桥平衡原理是电学中一个重要的概念，它被广泛应用于电路的测量和实验中。

电桥是一种用来测量电阻、电感和电容的电路，利用电桥平衡原理可以精确地测量这些电学量。

在这篇文档中，我们将深入探讨电桥平衡原理的相关知识，包括其基本原理、应用和实验方法。

首先，让我们来了解一下电桥平衡原理的基本原理。

电桥平衡原理是基于电桥电路中的电流平衡条件，即在电桥平衡时，电桥电路中各支路的电流相等。

利用这一原理，我们可以通过调节电桥电路中的某些元件的数值来实现电桥的平衡，从而达到测量电阻、电感和电容的目的。

在实际应用中，电桥平衡原理被广泛用于测量未知电阻值。

通过调节电桥中的已知电阻，使得电桥平衡，我们可以根据已知电阻的数值和调节位置来计算出未知电阻的数值。

这种方法在电阻测量和电路调试中非常有用，能够提供准确的电阻数值，为电路设计和实验提供重要参考。

除了电阻测量，电桥平衡原理还可以用于测量电感和电容。

通
过在电桥中加入电感或电容元件，并调节电桥使其平衡，我们同样可以准确地测量出这些未知元件的数值。

这为电路设计和无源元件测量提供了重要的手段。

在实验方法上，电桥平衡原理通常通过调节电桥中的可变元件来实现。

在电桥电路中，我们通常会使用电阻箱、电感箱或电容箱来提供可变元件，通过调节这些可变元件的数值，使得电桥平衡，从而实现对未知元件的测量。

总的来说，电桥平衡原理是电学中一个重要的概念，它在电路测量和实验中起着至关重要的作用。

通过深入理解电桥平衡原理的基本原理和应用方法，我们可以更好地应用它于实际的电路设计和实验中，为电学领域的发展和应用提供有力支持。

电桥法原理电桥法是一种常用的测量电阻值的方法，它利用电流、电压和电阻之间的关系来测量未知电阻的数值。

电桥法原理基于电流在闭合电路中的流动以及电压在电路中的传递，通过比较不同电阻下的电压差来确定未知电阻的数值。

在电桥法中，一般会使用一个称为电桥的电路来进行测量。

电桥由四个电阻组成，其中一个为未知电阻，另外三个为已知电阻。

通过调节已知电阻的值，使得电桥平衡，即使得电桥两端的电压差为零。

当电桥平衡时，可以利用已知电阻的数值和电桥平衡时的电压差来计算未知电阻的数值。

电桥法原理的核心在于利用电桥平衡时的条件来确定未知电阻的数值。

根据基尔霍夫电压定律和欧姆定律，可以得到电桥平衡时的条件：\( \frac{R_1}{R_2} = \frac{R_x}{R_3} \)。

其中，\( R_1 \)、\( R_2 \)、\( R_3 \)分别为电桥中的已知电阻，\( R_x \)为未知电阻。

通过调节已知电阻的值，使得上式成立，即可确定未知电阻的数值。

电桥法原理的优点在于可以精确地测量电阻值，同时对测量环境的要求相对较低。

通过调节电桥中的已知电阻，可以很快地得到电桥平衡，从而确定未知电阻的数值。

此外，电桥法还可以用于测量非常小的电阻值，具有较高的灵敏度。

电桥法原理的应用非常广泛，常见于实验室的电路实验中，也常用于工业生产中对电阻器的质量检测。

通过电桥法，可以准确地测量电阻值，保证电路的正常工作。

总的来说，电桥法原理是一种基于电流、电压和电阻之间的关系来测量未知电阻值的方法。

通过调节电桥中的已知电阻，使得电桥平衡，从而确定未知电阻的数值。

电桥法具有精度高、灵敏度高的特点，被广泛应用于实验室和工业生产中。

电 桥按激励电压分：供桥电源电压是直流电压时，称直流电桥；供桥电源电压为交流电压时，称交流电桥。

按工作方式分: 电桥的工作方式有偏差工作方式和调零工作方式。

一、直流电桥1．平衡电桥输出电压为：U 0=U BA -U DA=I 1R 1—I 2R 4=S S U R R R U R R R 434211+-+ =S U R R R R R R R R ))((43214231++- 由上式可见：若R 1R 3=R 2R 4，则输出电压必为零，此时电桥处于平衡状态，称为平衡电桥。

平衡电桥的平衡条件为：R 1R 3=R 2R 42．非平衡电桥（1)单臂工作电桥这里以桥臂电阻R 1作为工作臂,如图4-1.设R 2=R 3=R 4=R 0,R 1=R 0+ΔR ，其中R 0为一常数，则输出电压为 S O U R R R R R R R R U ))((43214231++-= 若电桥用于微电阻变化测量，有ΔR 远小于R 0,则 （2)双臂工作电桥两个邻边桥臂有相同的微电阻变化，如电阻R 1有变化R 0+ΔR ，R 2有变化R 0—ΔR 0，可导出公式（3）四臂工作电桥四个桥臂均有相同的微电阻变化，且电阻变化以差动方式增大或减小,满足以下关系：R 1=R 2=R 3=R 4=R 0ΔR 1=ΔR 2=ΔR 3=ΔR 4=ΔR其输出电压为3．讨论S O U R R U 04∆≈S O U R R U 02∆=S O U R R U 0∆=图4-1直流电桥S U RR R ∆+∆=240（1）电桥的灵敏度在电桥电路中灵敏度定义为它将ΔR/R 0作为输入，而不是仅把ΔR 当作输入。

由此可以求得上述各种电桥的灵敏度分别为S 1=1/4U O ；S 2=1/2U O ；S 4=U O 。

(2）非线性误差在推导上述公式的过程中，单测量臂的电桥由于在分母上有2ΔR 项，使输出电压的变化与电阻的变化具有非线性误差，在精密测量中要考虑这个非线性误差的影响.二、交流电桥1．交流电桥的平衡条件如图4-2所示为交流电桥。

电桥的工作原理
电桥是一种用于测量电阻或检测电路中是否存在故障的仪器。

它的工作原理基于“韦斯顿电桥”的原理，该原理是由英国物理学家阿瑟·韦斯顿在19世纪末发明的。

电桥主要由四个电阻器组成，分别为R1、R2、R3和未知电阻器Rx。

当在电桥两端施加恒定电压时，通过调节R1、R2和R3的阻值来使得电桥平衡，从而可以计算出未知电阻器Rx的阻值。

具体来说，当电桥平衡时，通过R1和R2的总阻值等于通过R3和Rx 的总阻值。

因此可以得到以下方程式：
R1/R2 = Rx/R3
其中，“/”表示除法符号。

如果已知R1、R2和R3的阻值，则可以通过解上述方程式来计算出未知电阻器Rx的阻值。

然而，在实际应用中，往往需要使用更加精确的方法来测量未知电阻器Rx的阻值。

此时可以采用滑动变阻器或者数字显示仪表等辅助设备来进行调节和读数。

除了用于测量电阻外，电桥还可以用于检测电路中是否存在故障。

当
电路中某个元件损坏或者接触不良时，会导致电路的阻值发生变化，
从而使得电桥无法平衡。

此时可以通过观察电桥是否平衡来判断电路
中是否存在故障。

总之，电桥是一种非常实用的仪器，在各种科学研究、工程设计以及
生产制造等领域都有广泛的应用。

通过了解它的工作原理和使用方法，我们可以更好地利用它来进行精确的测量和检测，从而提高工作效率
和质量。

电子秤重量传感器电桥平衡调节器电路的工作原理电子秤是一种常用的称重设备，在工业生产和家庭日常使用中起着重要的作用。

而电子秤内部的核心部件之一就是重量传感器。

重量传感器通过电桥平衡调节器电路实现对称输出，从而实现对物体重量的准确测量。

本文将详细介绍电子秤重量传感器电桥平衡调节器电路的工作原理。

一、电子秤重量传感器概述电子秤重量传感器是一种通过物理量转换电信号进行测量的装置。

它主要由负荷传感组件、电桥平衡调节器电路和信号处理部分组成。

其中，负荷传感组件主要负责感知被测物体施加在电子秤上的力，将其转化为电信号。

而电桥平衡调节器电路则用于对称输出，并实现电子秤的自动调零功能。

二、电桥平衡调节器电路原理电子秤重量传感器中的电桥平衡调节器电路主要由电阻和运算放大器构成。

它的基本原理是通过调节电桥电阻的平衡，使得电桥电压为零，从而消除由于温度、湿度等环境因素引起的误差。

电子秤重量传感器的电桥平衡调节器电路通常采用了四个电阻分布在一个平衡电桥中的方式。

这四个电阻分别为R1、R2、R3、R4，其中R3为负荷传感组件的阻值。

当无负荷作用于负荷传感组件时，电桥平衡调节器电路的输入电压为零，输出电压也为零。

而当有负荷作用于负荷传感组件时，根据电桥的基本原理，电桥的平衡状态将会被破坏，从而导致电桥输出端产生一个比较小的电压信号。

为了消除这些误差信号，电桥平衡调节器电路通过改变R2和R4之间的电压比例来调整整个电桥电阻的平衡状态。

具体来说，如果电桥输出的电压信号为正值，那么电桥平衡调节器电路会自动调节使其接近零值；反之，如果电桥输出的电压信号为负值，电桥平衡调节器电路同样会自动调节以接近零值。

这样，就能够实现对电子秤的自动调零功能，保证测量结果的准确性。

三、电桥平衡调节器电路的实现方式电子秤重量传感器的电桥平衡调节器电路的实现方式有多种，其中比较常用的是基于运算放大器进行电桥平衡调节。

运算放大器有很高的放大倍数，并具有两个输入端和一个输出端。

电桥测试原理电桥测试原理是一种用来测量电阻、电感和电容的仪器，它利用电桥平衡的原理来精确测量这些电学参数。

电桥测试原理是基于基尔霍夫定律和欧姆定律的，通过调节电桥中的电阻、电感或电容来使电桥平衡，从而得到被测元件的准确数值。

电桥测试原理的核心是利用电桥平衡条件来测量未知电阻、电感或电容的数值。

在电桥平衡时，电桥的两个对角线上的电势差为零，这时可以利用基尔霍夫定律得到平衡条件。

根据基尔霍夫定律，电桥的两个对角线上的电势差相等，从而可以得到平衡条件的表达式。

对于电阻测量，电桥的平衡条件可以表示为：R1/R2 = R3/R4。

其中，R1和R2是已知电阻，R3是未知电阻，R4是可变电阻。

通过调节可变电阻R4，使得电桥平衡，从而可以测量未知电阻R3的数值。

对于电感和电容的测量，电桥的平衡条件也可以通过类似的方法来表示。

通过调节电桥中的元件，使得电桥平衡，从而可以精确测量未知电感和电容的数值。

电桥测试原理的优点是可以精确测量电阻、电感和电容，同时对于不同范围的测量也可以通过调节电桥的参数来适应。

另外，电桥测试原理还可以用来测量电路中的电阻变化，例如温度传感器的阻值随温度的变化。

在实际应用中，电桥测试原理广泛应用于科研实验、工程技术和生产制造等领域。

它不仅可以用来测量电学元件的参数，还可以用来检测电路中的故障和问题，对于电子设备的维护和调试具有重要意义。

总之，电桥测试原理是一种基于电桥平衡条件来测量电阻、电感和电容的原理，它具有精确、灵活和广泛应用的特点，在电子领域有着重要的意义。

通过深入理解电桥测试原理，可以更好地应用它来解决实际问题，推动电子技术的发展和应用。
