简答题一、光纤通信的特点？优点：1、速率高，传输容量大；2、损耗低，传输距离远；3、抗干扰能力强，XX性好；4、质量轻，敷设方便；5、耐腐蚀，寿命长；缺点：线路施工过程中连接较复杂，造价高。
二、光纤通信系统的基本组成，各个单元的作用？主要组成部分包括光纤、光发送器、光接收机、光中继器和适当的接口设备。
光发送机：把输入电信号转换为光信号，最大限度地耦合到光纤线路。
光纤线路：把来自光发射机的光信号以尽可能小的畸变和衰减传输到光接收机。
光接收机：把光纤线路输出的微弱光信号转换为电信号，并经放大处理后恢复成原始信号。
三、半导体激光器的结构原理？四、新型半导体激光器1、分布反馈DFB激光器优点：①单纵模激光器；②谱线窄，波长稳定性好；③动态谱线好；④线性好。
2、分布布拉格反射DBR激光器优点：增益区和它的波长选择是分开的，因此可以对它们分别进行控制。
3、量子阱QW激光器优点：①阈值电流低，输出功率大。
② 单纵模，谱线窄，利于调制。
③ 温度要求低。
无需温度控制，无需制冷器。
④ 外微分量子效率大。
⑤ 频率啁啾小，动态单纵模特性好。
4、垂直腔面发射激光器VCSEL 优点：① 实现极低阈值工作；② 平行光互连和光信息处理；③ 圆形光斑，发散角小，方向性好；④ 动态单纵模工作；⑤ 高密度集成；⑥ 适合光电集成电路OEIC 结构。
五、数字光发送机基本组成，各单元模块功能？采用直接调制（IM ）的光发送机主要包括：输入电路（输入盘）和电／光转换电路（发送盘）。
（1）均衡器的作用是对由PCM 电端机送来的HDB3码或CMI 码流进行均衡，用以补偿由电缆传输所产生的衰减和畸变，保证电、光端机间信号的幅度、阻抗适配，以便正确译码。
（2）码型变换的作用是将适合在电缆中传输的双极性码，通过码型变换转换为适合于光纤线路传输的单极性码。
（3）扰码电路的作用就是当线路码流出现长连“0”或长连“1”的情况 ，有规律地破坏长连“0”和长连“1”的码流，从而使“0”、光信号输出NRZ 码HDB3(CMI)电信号输入均衡放大码型变换信号扰码线路编码驱动电路光源时钟提取APC ATC 光监测告警输出输入盘发送盘“1”等概率出现，便于接收端提取时钟信号。
光纤通信期末复习题名词解释1.截止波长（41）截止波长指的是光纤屮只能传导基模的最低工作波长。
2.数值孔径（37）光纤端面临界入射角的正弦值3.抖动（201）数字脉冲信号时间坐标位證相对于具标准位直的随机性变化，称为抖动。
4.暗电流（114）无光照射时，光电二极管的反向电流，称为暗电流Id。
5.光吋分复用技术（OTDM）（142）在光域内进行时间分割复用，使不同的信道占有不同的时隙，在单根光纤单个波长上完成多信号复用。
6.消光比（213或65）光发送电路输出全“1”码时的平均输出光功率P1与输出全“0”码时的平均输出光功率P0之比,称为消光比,即EX=101lg （P1/P0）（dB）・7.mBnB码（93）将输入二进制码每m比特分成一组作为一个码字，在不改变每组时间宽度的条件下，根据一定的规律将其变换成n （n人于m）比特一组的新码输出，则新码速率是原码速率的n/m 倍。
简答题1•简述光波分复用的基本特点。
（147）1能够充分利用光纤的低损耗带宽资源，使单根光纤的传输容量增人几倍至几十倍以上，进一步显示了光纤通信的巨大优势，巩固了光纤通信在通信领域中的核心地位。
目前, 将16路或32路光波复合到一根光纤中进行传输已经实用。
2各个载波信道彼此独立，可以互不干扰地同时传输不同特性的信号，各种信号的合路与分路能够方便地进行，为宽带综合业务数字网的实现提供了可能。
3初步解决了屮继全光化问题，为全光通信网的实现奠定了基础。
4节省了光纤和光电型中继器，大大降低了建设成本，方便了己建成系统的扩容。
2.光纤数字通信系统的基本设计步骤。
（205-206）1选定传输速率和传输制式2选定工作波长3选定光源和光检测器件4选定光纤光缆类型5选定路由，估算中继距离6估算误码率3.简要描述LD的伏安特性，并画出具特性曲线。
（72）正向导电性4.简述参餌光纤放大器的工作原理。
（158）掺餌光纤放大器是一种直接对光信号进行放大的光学器件，穴可以充任全光传输型屮继器, 用來代替目前光纤通信中的光一电一光型再牛中继器，在WDM型光纤通信中应用广泛。
光纤通信复习题答案1. 光纤通信中，光纤的类型主要有哪两种？答案：光纤通信中，光纤的类型主要有两种，分别是单模光纤和多模光纤。
2. 光纤通信中，光信号的调制方式有哪些？答案：光纤通信中，光信号的调制方式主要包括幅度调制（AM）、频率调制（FM）、相位调制（PM）以及脉冲编码调制（PCM）。
3. 光纤通信中，光放大器的作用是什么？答案：光纤通信中，光放大器的作用是放大光信号，以补偿光纤传输过程中的损耗，从而延长通信距离。
4. 光纤通信中，色散是如何产生的？答案：光纤通信中，色散是由于光纤中不同波长的光信号传播速度不同，导致信号到达接收端的时间不同而产生的。
5. 光纤通信中，波分复用（WDM）技术是如何实现的？答案：光纤通信中，波分复用（WDM）技术是通过在同一根光纤中同时传输多个不同波长的光信号来实现的，这样可以大幅度提高光纤的传输容量。
6. 光纤通信中，光时分复用（OTDM）技术的原理是什么？答案：光纤通信中，光时分复用（OTDM）技术的原理是将时间划分为多个时隙，每个时隙传输一个光脉冲，通过这种方式实现多个光信号在同一光纤中的高速传输。
7. 光纤通信中，光纤的损耗主要由哪些因素造成？答案：光纤通信中，光纤的损耗主要由散射损耗、吸收损耗和非线性损耗等因素造成。
8. 光纤通信中，光纤的非线性效应有哪些？答案：光纤通信中，光纤的非线性效应主要包括自相位调制（SPM）、交叉相位调制（XPM）、四波混频（FWM）和受激拉曼散射（SRS）等。
9. 光纤通信中，光纤的连接方式有哪些？答案：光纤通信中，光纤的连接方式主要有熔接、机械接续和光纤连接器连接等。
10. 光纤通信中，光纤的维护和检测方法有哪些？答案：光纤通信中，光纤的维护和检测方法包括光纤端面的清洁、光纤损耗的测量、光纤的弯曲半径检测以及光纤的折射率分布测量等。
复习资料1、光纤通信是以为载频，以为传输介质的通信方式。
2、光缆大体上都是由缆芯，和三部分组成。
3、光波分复用传输系统有双纤单向传输和两种结构形式4、LED光源主要用于低速，短距离光波系统的情况，而，中采用LD光源。
5、1966年，英籍华人博士从理论上分析证明了用光纤作为传输介质以实现光通信的可能性。
6、光纤的和是限制光纤通信线路中继距离的主要因素7、数值孔径（NA）越大，光纤接受光纤的能力就越，光纤与光源之间的耦合效率就越。
8、LED的基本结构可分为两类，即面发光LED 和。
9、光发送机的作用是将转为，并将生成的信号注入。
10、LD是一种阈值器件，它通过受激辐射发光，具有输出功率大，输出光发散角 ,与单模光纤耦合效率，辐射光谱线窄的特点。
11、光波分复用传输系统有双纤单向传输和两种结构形式12、普通单模光纤G.652的零色散波长是，色散位移光纤G.653的零色散波长是。
13、准同步数字体系有两种制式，一种是以 Mb/s为基群的T系列（日美采用）；另一种是 Mb/s为基群的E系列（中国、欧洲采用）14、光纤通信的最低通信窗口波长是，零色散波长是。
15、允许单模传输的最小波长称为。
16、在一根光纤中同时传输多个不同波长的光载波信号称为复用。
17、温度升高时，LED光源线宽，峰值波长向方向移动。
18、对光检测器的基本要求是高的，低的和快的。
19、光纤的基本特性参数是和色散，其单位分别是dB/Km和。
20、在光通信发展史上，小型光源和两个难题的解决，开创了光通信的时代。
21、确定接收机性能的一个重要参数是接收机灵敏度，它通常定义为在接收机的条件下，所要求的最小平均接收光功率。
22、光纤通信系统一般采用0.85µm、1.31µm、三种波长窗口。
23、光纤通信用光检测器有和。
24、光波复用器件根据分光原理的不同分为、干涉滤波型和。
25、激光器工作必须离开热平衡状态，因此必须使用外部能源泵浦，以实现，这是激光器工作的先决条件。
光纤通信系统易考知识点一、小知识点：1.单位电子电荷量：1.62.普朗克常数：3.单模光纤采用内包层的作用：减少基模损耗得到纤芯半径较大的单模光纤4.单模光纤的色散模式色散材料色散波导色散5.根据传输方向上有无电场分量以及磁场分量，可将光电磁波传播形式分成三类：一为TEM波，二为TE波，三起TM波。
6.对于单模光纤来说，主要是材料色散和波导色散，而对于多模光纤来说，模式色散占主要地位。
7.光纤色散的测量方法有相移法、脉冲时延法、干涉法，光纤损耗的测量方法有插入法、后向测量法。
8.激光器输出光功率随温度而变化有两个原因：一个是激光器的阈值电流随温度升高而增大；另一个是外微分子量效率随温度升高而减小。
9.对LD的直接调制将导致激光器动态谱线增宽，限制光纤通信系统的传输速率和容量。
10.光纤通信系统中监控信号的传输途径有两个，一个是在光纤中传输，另一个是通过光缆中附加的金属导线传输）。
11.响应度和量子效率都是描述光电检测器光电转换能力的一种物理量。
12.在数字接收机中，设置均衡滤波网络的目的是消除码间干扰，减小误码率。
13.数字光接收机最主要的性能指标是灵敏度和动态范围。
14.APD的雪崩放大效应具有随机性，由此产生的附加噪声称为倍增噪声。
15.半导体激光器中光学谐振腔的作用是提供必要的光反馈以及进行频率选择。
16.耦合器的结构有许多类型，其中比较实用的有光纤型、微器件型和波导型。
温度对激光器的输出光功率影响主要通过阈值电流和外微分量子效应。
17.数字光纤传输系统的两种传输体制为准同步数字系列（PDH）和同步数字系列（SDH）。
PDH有两种基础速率，一种是以1.544Mb/s为第一级基础速率；另一种是以2.048Mb/s为第一级基础速率。
18.隔离器主要用在激光器或光放大器的后面，功能避免反射光返回到该器件致使性能变坏。
它的两个主要参数是插入损耗和隔离度。
19.SDH传输系统每秒传送8000帧STM-16帧，则该系统的传送速率为2.488Gbit/s。
《光纤通信》的复习要点《光纤通信》课程复习要点和重点浙江传媒学院陈柏年（2014年6⽉）第⼀章概述1、光纤通信：以光波作为信号载体，以光纤作为传输媒介的通信⽅式。
2、光纤通信发展历程：（1）光纤模式：从多模发展到单模；（2）⼯作波长：从短波长到长波长；（3）传输速率：从低速到⾼速；（4）光纤价格：不断下降；（5）应⽤范围：不断扩⼤。
3、光纤通信系统基本组成：（1）光纤，（2）光发送器，（3）光接收器，（4）光中继器，（5）适当的接⼝设备。
第⼆章光纤光缆⼀、光纤（Fibel）1、光纤三层结构：（1）纤芯（core），（2）包层（coating），（3）涂覆层（jacket）。
2、各类光纤的缩写和概念：SIF（突变型折射率光纤），GIF（渐变折射率光纤）；DFF（⾊散平坦光纤）、DSF（⾊散移位光纤）；MMF（多模光纤），SMF（单模光纤）；松套光纤，紧套光纤。
⼆、光的两种传输理论（⼀）光的射线传输理论1、光纤的⼏何导光原理：光纤是利⽤光的全反射特性导光；纤芯折射率必须⼤于包层折射率，但相差不⼤。
2、突变型折射率多模光纤主要参数：★（1）光纤的临界⾓θc：只有在半锥⾓为θ≤θc的圆锥内的光束才能在光纤中传播。
★（2）数值孔径NA：⼊射媒质折射率与最⼤⼊射⾓（临界⾓）的正弦值之积。
与纤芯与包层直径⽆关，只与两者的相对折射率差有关。
它表⽰光纤接收和传输光的能⼒。
（3）光纤的时延差Δτ：时延差⼤，则造成脉冲展宽和信号畸变，影响光纤的容量，模间⾊散增⼤。
3、渐变型折射率多模光纤主要参数：（1）⾃聚焦效应：如果折射率分布恰当，有可能使不同⾓度⼊射的全部光线以同样的轴向速度在光纤中传输，同时达到光纤轴上的某点，即所有光线都有相同的空间周期。
（2）光纤的时延差Δτ：⽐突变型光纤要⼩，减⼩脉冲展宽，增加传输带宽。
（⼆）光纤波动传输理论★1、光纤模式：⼀个满⾜电磁场⽅程和边界条件的电磁场结构。
表⽰光纤中电磁场（传导模）沿光纤横截⾯的场形分布和沿光纤纵向的传播速度。
光纤通信复习提纲题型:一、选择题，共15小题，总计30分二、填空题，共20空,总计20分三、简答题，共4小题,总计20分四、计算题，共3小题，总计30分一、选择题1.光纤通信是以（ A ）为载体，光纤为传输媒体的通信方式。
A。
光波 B。
电信号 C。
微波 D.卫星2。
要使光纤导光必须使（ B ）A.纤芯折射率小于包层折射率B.纤芯折射率大于包层折射率C.纤芯折射率是渐变的D.纤芯折射率是均匀的3。
（ D ）是把光信号变为电信号的器件A.激光器 B。
发光二极管 C.光源 D.光检测器4。
在系统光发射机的调制器前附加一个扰码器的作用是（ A ）A.保证传输的透明度B.控制长串“1"和“0”的出现C。
进行在线无码监测 D.解决基线漂移5.SDH传输网最基本的同步传送模块是STM-1，其信号速率为（ A ）kbit／s。
A.155520 B。
622080C.2488320D.99532806.掺铒光纤放大器（EDFA）的工作波长为（ B ）nm波段。
A。
1310 B.1550 C.1510 D.8507.发光二极管发出的光是非相干光,它的基本原理是（ B ）。
A.受激吸收 B。
自发辐射 C.受激辐射 D.自发吸收8.下列关于交叉连接设备与交换机的说法正确的是（ A )A.两者都能提供动态的通道连接B.两者输入输出都是单个用户话路C。
两者通道连接变动时间相同 D。
两者改变连接都由网管系统配置9。
下列不是WDM的主要优点是( D )A。
充分利用光纤的巨大资源 B.同时传输多种不同类型的信号C。
高度的组网灵活性，可靠性 D.采用数字同步技术不必进行码型调整10.下列要实现OTDM解决的关键技术中不包括( D ）A.全光解复用技术B.光时钟提取技术C.超短波脉冲光源D.匹配技术11。
下述有关光接收机灵敏度的表述不正确的是（ A ）A.光接收机灵敏度描述了光接收机的最高误码率B。
光接收机灵敏度描述了最低接收平均光功率C.光接收机灵敏度描述了每个光脉冲中最低接收光子能量D。

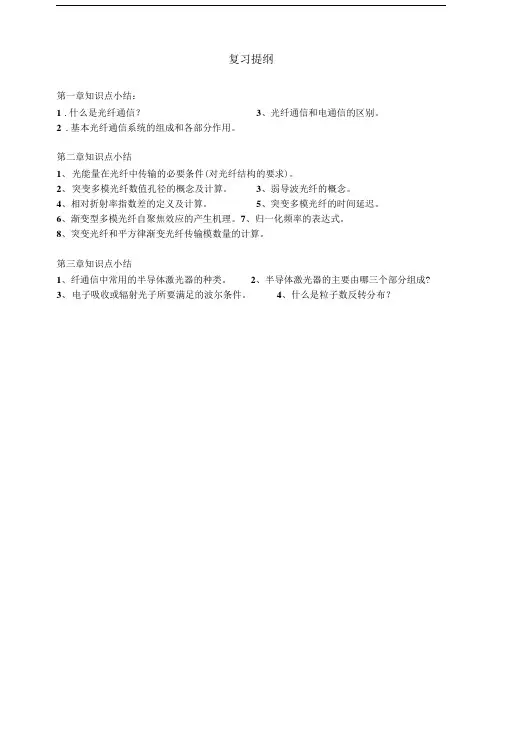

复习提纲第一章知识点小结：1.什么是光纤通信？3、光纤通信和电通信的区别。
2.基本光纤通信系统的组成和各部分作用。
第二章知识点小结1、光能量在光纤中传输的必要条件(对光纤结构的要求)。
2、突变多模光纤数值孔径的概念及计算。
3、弱导波光纤的概念。
4、相对折射率指数差的定义及计算。
5、突变多模光纤的时间延迟。
6、渐变型多模光纤自聚焦效应的产生机理。
7、归一化频率的表达式。
8、突变光纤和平方律渐变光纤传输模数量的计算。
第三章知识点小结1、纤通信中常用的半导体激光器的种类。
2、半导体激光器的主要由哪三个部分组成?3、电子吸收或辐射光子所要满足的波尔条件。
4、什么是粒子数反转分布？5、理解半导体激光产生激光的机理和过程。
7、半导体激光器的温度特性。
9、LD与LED的主要区别11、光电二极管的工作原理。
13、耦合器的功能。
15、什么是耦合比？17、光隔离器的结构和工作原理。
第四章知识点小结1、数字光发射机的方框图。
3、激光器为什么要采用自动温度控5、光接收机对光检测器的要求。
7、什么是误码和误码率？9、数字光纤通信读线路码型的要求。
10、第五章知识点小结1、SDH的优点。
3、SDH 的帧结构(STM-l)o5、三种误码率参数的概念。
7、损耗对中继距离限制的计算。
第七章点知识小结1、光放大器的种类3、掺钳光纤放大器的构成方框图5、光交换技术的方式7、光孤子的产生机理9、相干光通信技术的优点6、静态单纵模激光器。
8、DFB激光器的优点。
10、常用光电检测器的种类。
12、PIN和APD的主要特点。
14、光耦合器的结构种类。
16、什么是附加损耗？2、光电延迟和张驰振荡。
4、数字光接收机的方框图。
6、什么是灵敏度？8、什么是动态范围？数字光纤通信系统中常用的码型种类。
2、SDH传输网的主要组成设备。
4、SDH的复用原理。
6、可靠性及其表示方法。
8、色散对中继距离限制的计算。
2、掺钳光纤放大器的工作原理4、什么WDM?6、什么是光孤子？8、相干光通信信号调制的方式光纤通信复习第一章1.什么是光纤通信？光纤通信，是指利用光纤来传输光波信号的一种通信方式2.光纤通信和电通信的区别。
光纤通信-复习、小结、习题、单元测试及试题、答案光纤通信一、概论小结一、名词概念1、光纤:光纤是传光的纤维波导或光导纤维的简称。
2、光纤通信:光纤通信是以光波作载波、以光纤为传输媒介的通信方式。
3、光纤通信系统:光纤通信系统是以光波作载波、以光纤为传输媒介的通信系统。
二、光在电磁波谱中的位置----光也是一种电磁波，只是它的频率比无线电波的频率高得多。
红外线、可见光和紫外线均属于光波的范畴。
1、可见光是人眼能看见的光，其波长范围为:0.39 至0.76 。
2、红外线是人眼看不见的光，其波长范围为:0.76 至300 。
一般分为: (1)近红外区:其波长范围为:0.76 至15 ;(2)中红外区:其波长范围为:15 至25 ;(3)远红外区:其波长范围为:25 至300 ;三、光纤通信所用光波的波长范围(1)光纤通信所用光波的波长范围为0.8 至1.8 ，属于电磁波谱中的近红外区。
(2)在光纤通信中，常将0.8 至0.9 称为短波长，而将0.8 至0.9 称为长波长。
四、光纤通信中常用的低损耗窗口(1)0.85 、1.31 和1.55 左右是光纤通信中常用的三个低损耗窗口。
(2)早期光纤通信系统传输所用的是多模光纤，其工作波长在0.85 的第一个工作窗口。
(3)非色散位移光纤(G.652光纤)工作在1.31 附近的第二个工作窗口。
(4)色散位移光纤(G.653光纤)工作在1.55 附近的第二个工作窗口。
- 五、光纤通信的特点与电缆或微波等电通信方式相比，光纤通信的优点如下:(1)传输频带极宽，通信容量很大;(2)由于光纤衰减小，无中继设备，故传输距离远;(3)串扰小，信号传输质量高;(4)光纤抗电磁干扰，保密性好;(5)光纤尺寸小，重量轻，便于传输和铺设;(6)耐化学腐蚀;(7)光纤是石英玻璃拉制成形,原材料来源丰富(一)概论习题1、什么是光纤通信,2、光纤的主要作用是什么,3、与电缆或微波等电通信方式相比，光纤通信有何优点,4、为什么说使用光纤通信可以节约大量有色金属,5、为什么说光纤通信具有传输频带宽，通信容量大,6、可见光是人眼能看见的光，其波长范围是多少,7、红外线是人眼看不见的光，其波长范围是多少,8、近红外区:其波长范围是多少,19、光纤通信所用光波的波长范围是多少,10、光纤通信中常用的三个低损耗窗口的中心波长分别是多少(二)单元测试 (单项选择题)1 光纤通信指的是:1以电波作载波、以光纤为传输媒介的通信方式; 2 以光波作载波、以光纤为传输媒介的通信方式; 3 以光波作载波、以电缆为传输媒介的通信方式; 4以激光作载波、以导线为传输媒介的通信方式。
