循环伏安测定铁氰化钾

• 实际由于电极等实验状态的变化， 两者（尤其是ΔEp） 与理论值容易产生较大偏差。 • 非可逆电极的ΔEp和ipa/ ipa不具有上述理论关系，原 则上其差异大小与不可逆性是一致的。
图形解析
可逆体系
ipa ipc
1
△Ep = 2.3RT / nF = 56.5/n mV ( 25℃)
循环伏安法与单扫描极谱法的不同
b. 4mmol.L-1完成4种扫描速度的测量： 5mV/s 、（10
mV/s）、20mV/s、40 mV/s进行测量。
Technique
Cyclic Voltammetry
Init E= 0.5V
Parameters High E=0.5V Low E=-0.1V Scan Rate Initial Scan-----Negative
• 循环伏安法与单扫描极谱法相似之处，都是以快速线性 扫描的形式对工作电极施加电压，记下i-E曲线，同样 有峰电流 ip和峰电位Ep，ip、Ep的表达式也分别相同。
• 对于可逆电极反应 ip＝2.69×105n3/2D1/2v1/2Ac 其中：ip为峰电流（A），n为电子转移数，A为电极面 积（cm2），D为扩散系数（cm2/s），v为扫描速度 （V/s），c为浓度（mol/L）。由此可见，ip与v1/2和c都 是直线关系。由于Da和Dc大致相同，对于可逆电极反应 ipa/ ipc ≈1。
• 扫描开始时，从起始电压扫描至某一电压后，再反 向回扫至起始电压，构成等腰三角形电压。
U
三角波
t
Ag/Agcl
Fe(CN)6 e Fe(CN)6 0 0.36V(vs.NHE)
3
铂盘电极
4
• 电位向负扫描时出现：O + e == R • 电位向正扫描时出现：R == O + e • 一次扫描过程中完成一个氧化和还原过程的循 环，故此法称为循环伏安法。

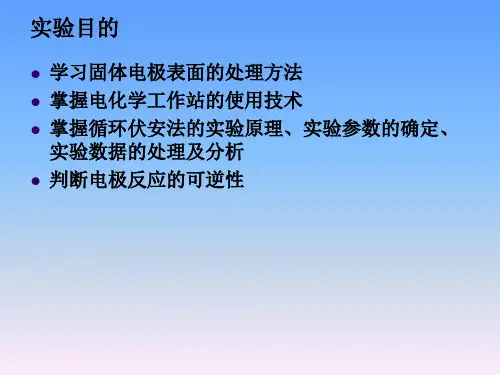

[实验目的]1) 学习固体电极表面的处理方法。

2) 掌握循环伏安仪的使用技术。

3) 了解扫描速率和浓度对循环伏安图的影响。

[实验原理]铁氰化钾离子-亚铁氰化钾离子：])([])([6463CN Fe K CN Fe K ⇔氧化还原电对的标准电极电位：V 36.00=ϕ峰电流方程： 循环伏安法产生氧化电流。

为了使液相传质过程只受扩散控制，应在加入电解质和溶液处于静止下进行电解。

实验前电极表面要处理干净。

在0.10 mol.L -1 NaCl 溶液中[Fe(CN)6]的扩散系数为0.63×10-5 cm.s -1；电子转移速率大，为可逆体系（1.0 mol.L -1 NaCl 溶液中，25℃时，标准反应速率常数为5.2×10-2 cm ·s -1）。

[注意事项和问题]1.实验前电极表面要处理干净。

2. 扫描过程保持溶液静止。

3. 若实验中测得的条件电极电位和与文献值有差异，说明其原因。

53/21/21/2p 2.6910i n ACD v =⨯i —E 曲线[实验步骤]1. 指示电极的预处理铂电极用Al 2O 3粉末（粒径0.05 µm）将电极表面抛光，然后用蒸馏水超声清洗3min.。

2.配制溶液配制2⨯10-2、2⨯10-3 、8⨯10-4、2⨯10-4 mol ·L -1的K 3[Fe(CN)6]溶液。

3. 不同扫描速率K 3[Fe(CN)6]溶液的循环伏安图先对10-3mol·L -1K 3 [Fe(CN)6]溶液（含支持电解质KNO 3浓度为0.50 mol·L -1, 通氮气除氧5min ）以20mV/s 在+0.8至-0.2V 电位范围内扫描循环伏安图。

再对上述溶液以10、40、60、80、100、200mV/s ，在+0.8至-0.2V 电位范围内扫描，分别记录循环伏安图。

4. 不同浓度K 3[Fe(CN)6]溶液的循环伏安图在10-4、4⨯10-4、10-2 mol·L -1 K 3[Fe(CN)6]溶液（均含支持电解质KNO 3浓度为0.50 mol·L -1, 通氮气除氧5min ）中，以20mV/s ，在-0.2至+0.8V 电位范围内扫描，分别记录循环伏安图。

铁氰化钾的循环伏安测试
铁氰化钾的循环伏安测试
一、实验目的 1. 学习固体电极表面的处理方法； 2. 掌握循环伏安仪的使用技术； 3. 了解扫描速率和浓度对循环伏安图的影 响。
LOGO
铁氰化钾的循环伏安测试
二、实验原理
铁氰化钾离子[Fe（CN）6]3-亚铁氰化钾离子[Fe（CN）6]4-氧 化还原电对的标准电极电位为0.36V 电极电位与电极表面活度的Nernst方程式为 φ=φθ’+ RT/Fln(C Ox/CRed) 在一定扫描速率下，从起始电位（-0.2V）正向扫描到转折电位 （+0.8V）期间，溶液中[Fe（CN）6]4-被氧化生成[Fe（CN）6]3-， 产生氧化电流；当负向扫描从转折电位（+0.6V）变到原起始电位（0.2V）期间，在指示电极表面生成的[Fe（CN）6]3-被还原生成[Fe （CN）6]4-，产生还原电流。为了使液相传质过程只受扩散控制，应 在加入电解质和溶液处于静止下进行电解。在0.1MNaCl溶液中[Fe（ CN）6]4-的电子转移速率大，为可逆体系（1MNaCl溶液中，25℃时 ，标准反应速率常数为5.2×10-2 cm2s-1；）。
LOGO
0.7
Potential/V(vs.SCE)
LOGO
铁氰化钾的循环伏安测试
LOGO
铁氰化钾的循环伏安测试
结论
对于表面吸附控制的电极反应过程，峰电流ip与扫描速度呈正比 关系，即ip～V为一直线。(此关系也可利用标准曲线法的线性拟合功 能，以峰电流为横坐标，扫描速度的二分之一次方或扫描速度为纵坐 标，考察线性关系)将不同扫描速率的循环伏安曲线进行叠加。随着 扫描速度的增加，峰电流也增加。且分别测量他们的峰数据可以得到 峰电流与扫描速度的关系。根据电化学理论，对于扩散控制的电极过 程，峰电流ip与扫描速度的二分之一次方呈正比关系。用标准曲线法 中的线性拟合处理，得出峰电流ip与呈线性关系，R为扫描速度。 在误差的范围内K3 [Fe（CN）6]在KCl溶液中电极过程的具有可 逆性。 对于可逆体系，氧化峰电流ipa与还原峰电流ipc绝对值的比值 ：ipa/ ipc=1。 从图中可以看出来随着扫描速率的增大氧化还原峰的 距离越来越大，即是可逆性实验步骤

实验五铁氰化钾循环伏安法有关性质的测定一. 实验目的掌握循环伏安法（CV）基本操作；了解可逆电化学过程及条件电极电位的测定；获得峰电流随电位扫描速度的变化曲线，获得峰电流随溶液浓度的变化函数关系；并学会电化学工作站仪器的使用。

二. 循环伏安法原理电化学中随着氧化还原反应的进行，会导致电流和电位的变化。

其中根据公式峰电流与电位扫描速度的1/2次方、溶液浓度成正比。

对于循环伏安法，扫描图像中前半部扫描(电压上升部分)为去极化剂在电极上被还原的阴极过程，则后半部扫描(电压下降部分)为还原产物重新被氧化的阳极过程。

因此．一次三角波扫描完成一个还原过程和氧化过程的循环，故称为循环伏安法。

三. 实验仪器和药品铁氰化钾溶液、氯化钾溶液、铝粉、四个25ml容量瓶、电化学工作站，银电极，铂碳电极，银丝电极四. 实验步骤打开电脑并将仪器预热20分钟，打开电化学工作站操作界面。

将铁氰化钾标准溶液转移至电解池中 插入三支电极连接。

以标准的铁氰化钾溶液测试未磨电极的循环伏安曲线，看电位差的大小；超过100mv则用粗细的铝粉抛光铂碳电极，使得电位差在70--80以下；确定各参量：起始电位在0.5V左右，扫速为10、20、40、80、160mv/s，灵敏度为10-5--10-6，以标准铁氰化钾溶液测定不同扫速下的伏安曲线，测定并保存；配制4组不同浓度的铁氰化钾溶液：0.1、0.2、0.5、1.0ml 的铁氰化钾标准溶液于容量瓶中，在加入5ml氯化钾溶液，定容；控制参量：扫速为80，每个浓度6段三次扫描，依次对四组溶液测定伏安曲线，导出实验数据和曲线。

五．数据处理实验参数设定：打磨后电位差为81mv左右，比较合理。

亚铁氰化钾溶液的条件电极电位：从浓度和电位的表格中，可以根据浓度和电位做出曲线图，根据截距求出初始电位和条件电极电位。

测定峰电流和浓度关系时：Init E (V) = 0 High E (V) = 0.5 Low E (V) = 0 Init P/N = PScan Rate (V/s) = 0.08 Segment = 6 Sample Interval (V) = 0.001Quiet Time (sec) = 2 Sensitivity (A/V) = 1e-5测定峰电流和扫速关系时：Init E (V) = 0 High E (V) = 0.5 Low E (V) = 0 Init P/N = PScan Rate (V/s) = 0.02 Segment = 2 Sample Interval (V) = 0.001Quiet Time (sec) = 2 Sensitivity (A/V) = 1e-5数据表：峰电流和扫速数据表：0.1 0.2 0.5 10.226 0.226 0.231 0.24110mv20mv40mv80mv160mvSegment 1:Segment 1:Segment 1:Segment 1:Segment 1:Ep = 0.227V Ep = 0.226V Ep = 0.231V Ep = 0.239V Ep = 0.248Vip = -3.549e-6A ip = -5.605e-6A ip = -8.951e-6A ip = -1.245e-5A ip = -1.924e-5A Ah = -2.377e-5C Ah = -1.801e-5C Ah = -1.522e-5C Ah = -1.150e-5C Ah = -9.455e-6C Segment 2:Segment 2:Segment 2:Segment 2:Segment 2:Ep = 0.145V Ep = 0.140V Ep = 0.136V Ep = 0.126V Ep = 0.120Vip = 5.963e-6A ip = 8.119e-6A ip = 1.095e-5A ip = 1.437e-5A ip = 1.915e-5A Ah = 3.933e-5C Ah = 2.807e-5C Ah = 1.956e-5C Ah = 1.398e-5C Ah = 9.846e-6C曲线图：浓度和峰电流曲线图：所加体积ml0.10.20.51峰电流均值/10-6 2.6243 4.26310.65321.29峰电流和浓度的表格：0.1ml0.2ml0.5ml 1.0mlSegment 1:Segment 1:Segment 1:Segment 1:Ep = 0.226V Ep = 0.226V Ep = 0.231V Ep = 0.241Vip = -2.606e-6A ip = -3.670e-6A ip = -9.316e-6A ip = -1.788e-5A Ah = -2.189e-6C Ah = -2.997e-6C Ah = -8.084e-6C Ah = -1.722e-5C Segment 2:Segment 2:Segment 2:Segment 2:Ep = 0.144V Ep = 0.140V Ep = 0.132V Ep = 0.121Vip = 2.614e-6A ip = 4.106e-6A ip = 1.047e-5A ip = 2.132e-5A Ah = 2.090e-6C Ah = 3.476e-6C Ah = 9.477e-6C Ah = 2.124e-5C Segment 3:Segment 3:Segment 3:Segment 3:Ep = 0.226V Ep = 0.226V Ep = 0.232V Ep = 0.241Vip = -2.433e-6A ip = -3.807e-6A ip = -9.191e-6A ip = -1.705e-5A Ah = -2.025e-6C Ah = -3.105e-6C Ah = -8.032e-6C Ah = -1.634e-5C Segment 4:Segment 4:Segment 4:Segment 4:Ep = 0.144V Ep = 0.140V Ep = 0.131V Ep = 0.121Vip = 2.623e-6A ip = 4.292e-6A ip = 1.067e-5A ip = 2.133e-5A Ah = 2.092e-6C Ah = 3.622e-6C Ah = 9.763e-6C Ah = 2.123e-5C Segment 5:Segment 5:Segment 5:Segment 5:Ep = 0.226V Ep = 0.226V Ep = 0.232V Ep = 0.241Vip = -2.428e-6A ip = -3.940e-6A ip = -9.339e-6A ip = -1.708e-5A Ah = -2.015e-6C Ah = -3.221e-6C Ah = -8.149e-6C Ah = -1.640e-5C Segment 6:Segment 6:Segment 6:Segment 6:Ep = 0.145V Ep = 0.140V Ep = 0.131V Ep = 0.121Vip = 2.636e-6A ip = 4.391e-6A ip = 1.082e-5A ip = 2.132e-5A Ah = 2.069e-6C Ah = 3.690e-6C Ah = 9.877e-6C Ah = 2.117e-5C。

1010
3
3
实验原理
-0.2 0.0
E2
选定电位扫描
E/ V
范围E1～E2 和扫描
0.2 0.4
正向扫描
速率,从起始电位E1
开始扫描到达E2, 然
逆向扫描
E1
0.6 0 10
E1
40
后连续反向在扫描从
20
30
E2回到E1.
t s
图1-1 循环伏安法的典型激发信号
4
4
实验原理
2.循环伏安图分析
pc
20
d e
ipc
10
c a k b
f g
0
h
ipa

pa
阳极
i j
0.2 0.1 0.0 -0.1 -0.2
-10
-20 0.6
0.5
0.4
0.3
由图1-2 可见, 循环伏安图有两个 峰电流和两个峰电 位。ipc和 ipa分别表 示阴极峰值电流和 阳极峰值电流，对 应的阴极峰值电位 与阳极峰值电位分 别为Epc和Epa。
6
6
实验原理
4.计算原理
对可逆体系的正向峰电流,由Randles-savcik方程 可表示为: (1-3) i 2.69 105 n3 2AD1 21/ 2C
p
式中：ip为峰电流(A) A为电极面积(cm2) 为扫描速度(V/s)
n为电子转移数 D为扩散系数(cm2/s) c为浓度(mol/L)
i / 阴极
/v
图1-2 K3Fe(CN)6在KCL溶液中的循环伏安图
5
5
实验原理
3.判断电极可逆性 根据Nernst方程,在实验测定温度为298K时,计算 得出 △Ep = Epa- Epc≈59/n mV (1-1) 阳极峰电流ipa和阴极峰电流ipc 满足以下关系： ipc/ipa≈1 (1-2) 同时满足以上两式，即可认为电极反应是可逆过程。 如果从循环伏安图得出的 △Ep/mv = 55/n～65/n范围， 也可认为电极反应是可逆的。

三电化学实验循环伏安法测定铁氰化钾的电极反应过程及定量分析【实验目的】了解CHI660电化学工作站的基本操作。

掌握循环伏安方法的基本原理和实验技术。

了解循环伏安法的基本应用。

【原理】图1：三角波扫描电位图2：循环伏安曲线循环伏安法是在固定面积的工作电极和参比电极之间加上对称的三角波扫描电压，记录工作电极上得到的电流与施加电位的关系曲线，即循环伏安图，见图1。

在三角波的前半部分，工作电极上如发生氧化反应（阳极过程），记录到一个峰形的阳极波；而在三角波的后半部分，工作电极上发生则发生的是还原过程（阴极过程），记录得到一个峰形的还原波。

一次三角波电位扫描完成，电极上完成了一个氧化还原循环。

从循环伏安图的波形，阴阳极峰的峰电流的数值和比值，阴阳极峰的峰电位数值可判断电极反应的机理。

电极反应的可逆性主要取决于电极反应的速率常数k s 的大小，也与电位扫描的速率有关。

可逆性判据【仪器和试剂】1. CHI 660A 电化学系统，玻碳电极（d = 3mm ）为工作电极，Ag/AgCl 电极为参i —E 曲线比电极，铂丝电极为辅助电极；2. 固体铁氰化钾、氯化钾；3. 250 mL 容量瓶、50 mL 烧杯、玻璃棒。

【实验步骤】1．铁氰化钾试液的配置配置1 mM的铁氰化钾溶液250 mL (1.0 M)。

2．将玻碳电极在抛光布上用氧化铝粉抛光，并用蒸馏水冲洗净。

3. 将三个电极安装于盛有铁氰化钾试液的电解池里。

4．开启电化学系统及计算机电源开关，启动CHI660操作程序，在Setup下拉菜单中（或快捷方式中）选择“Technique”，然后在“Technique”菜单选择“Cyclic V oltammetry”，按“OK”键返回主菜单，然后在“Parameters”菜单下选择参数。

Init E（V）-0.2High E（V）0.5Low E（V）-0.2Scan rate（V/s）xSweep Segments 2Quiet Time (sec) 2Sensitivity (A/V)按“OK”。

讨论
对实验结果进行了分析，探讨了铁氰化钾在电极上的氧化还原过程 和反应机理，为进一步研究铁氰化钾的电化学性质提供了基础。
