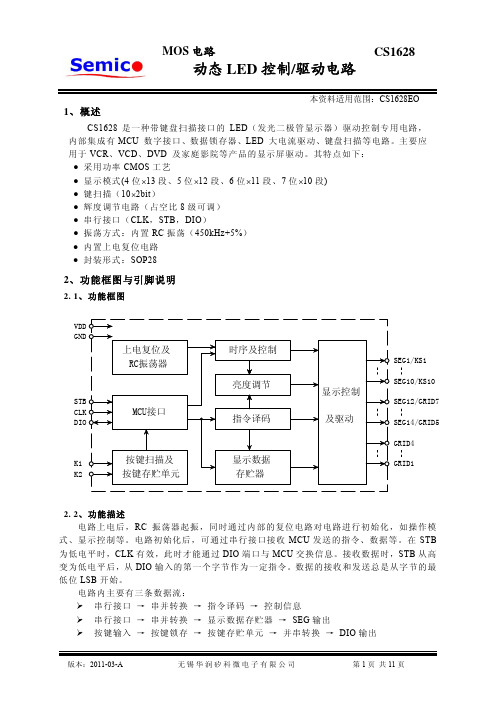

LED 驱动控制专用电路一、概述TM1628TM1628 是一种带键盘扫描接口的LED(发光二极管显示器)驱动控制专用电路,内部集成有MCU 数字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。
本产品性能优良,质量可靠。
主要应用于VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。
采用SOP28的封装形式。
二、特性说明••••••••采用功率CMOS 工艺多种显示模式(11 段×7 位~ 14 段×4 位)键扫描(10×2)辉度调节电路(占空比8 级可调)串行接口(CLK,STB,DIO)振荡方式:内置RC 振荡(450KHz+5%)内置上电复位电路封装形式:SOP28三、管脚定义:1 2 3 4 5 6 7 8 9 10 11 12 13 14NCDIOCLKSTBKEY1KEY2VDDSEG1/KS1SEG2/KS2SEG3/KS3SEG4/KS4SEG5/KS5SEG6/KS6SEG7/KS7GNDGRID1GRID2GNDGRID3GRID4GNDVDDSEG14/GRID5SEG13/GRID6SEG12/GRID7SEG10/KS10SEG9/KS9SEG8/KS82827262524232221201918171615四、管脚功能定义:LED 驱动控制专用电路符号管脚名称说明TM1628DIO数据输入/输出在时钟上升沿输入/输出串行数据,从低位开始。
输出为N-ch open drain在上升或下降沿初始化串行接口,随后等待接收指令。
STB 为低后的第一个字节作为指令,当处理指令时,当前其它处理被终止。
当STB 为高时,CLK 被忽略在上升沿读取串行数据,下降沿输出数据输入该脚的数据在显示周期结束后被锁存段输出(也用作键扫描),p管开漏输出位输出,N管开漏输出段/位复用输出5V±10%接系统地内部未连线STB片选CLKKEY1~KEY2Seg1/KS1~Seg10/KS10 Grid1~ Grid4Seg12/Grid7 ~ Seg14/Grid5VDDVSSNC时钟输入键扫数据输入输出(段)输出(位)输出(段/位)逻辑电源逻辑地空脚▲注意:DIO口输出数据时为N管开漏输出,在读键的时候需要外接1K-10K的上拉电阻。

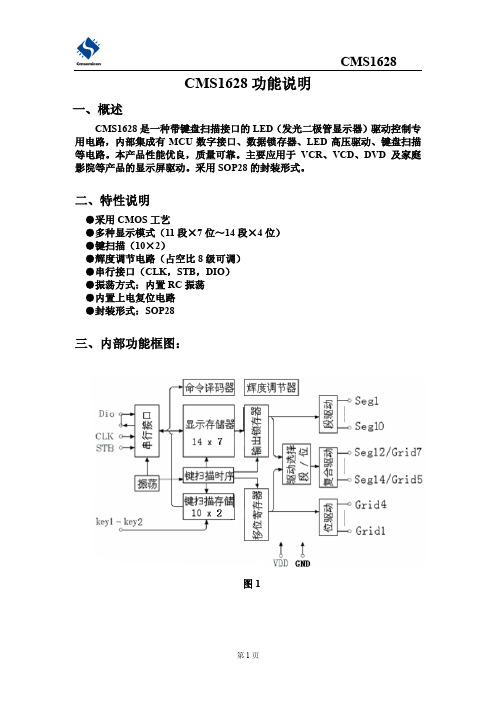

CMS1628功能说明一、概述CMS1628是一种带键盘扫描接口的LED(发光二极管显示器)驱动控制专用电路,内部集成有MCU数字接口、数据锁存器、LED高压驱动、键盘扫描等电路。
本产品性能优良,质量可靠。
主要应用于VCR、VCD、DVD及家庭影院等产品的显示屏驱动。
采用SOP28的封装形式。
二、特性说明●采用CMOS工艺●多种显示模式(11段×7位~14段×4位)●键扫描(10×2)●辉度调节电路(占空比8级可调)●串行接口(CLK,STB,DIO)●振荡方式:内置RC振荡●内置上电复位电路●封装形式:SOP28三、内部功能框图:图1四、管脚定义:图2五、管脚功能定义:▲注意:DIO口输出数据时为N管开漏输出,在读键的时候需要外接1K~10K的上拉电阻。
本公司推荐10K的上拉电阻。
DIO在时钟的下降沿控制N管的动作,此时读数时不稳定,你可以参考图(7),在时钟的上升沿读数时才稳定。
图3六、显示寄存器地址和显示模式:该寄存器存储通过串行接口从外部器件传送到CMS1628的数据,地址从00H~0DH共14字节单元,分别与芯片SEG和GRID管脚所接的LED灯对应,分配如下图:写LED显示数据的时候,按照从显示地址从低位到高位,从数据字节的低位到高位操作。
七、键扫描和键扫描数据寄存器:键扫描矩阵为10×2bit,如下所示:图5键扫描地址数据如下所示,先发读键扫描命令后,开始读取按键数据BYTE1—BYTE5字节,读数据从低位开始输出,其中B6和B7为无效位,此时芯片输出为0。
芯片K和KS引脚对应的按键按下时,相对应的字节内的BIT位为1。
▲注意:1、CMS1628最多可以读5个字节,不允许多读;2、读取数据字节只能按顺序从BETY1—BETY5读取,不可跨字节读。
例如:硬件上的K1与KS5对应按键按下时,此时想要读到此按键数据,必需要读到第3个字节的第1BIT位,才可读出数据;当有多个按键按下,例如:K1与KS5,K2与KS5两个按键同时按下时,BETY3的B0 与B1位为1;3、组合键只能是同一个KS ,不同的KI组合。
LED驱动控制专用电路TM1628一、概述TM1628 是一种带键盘扫描接口的LED(发光二极管显示器)驱动控制专用电路,内部集成有MCU 数字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。
本产品性能优良,质量可靠。
主要应用于VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。
采用SOP28的封装形式。
二、特性说明•采用功率CMOS 工艺•多种显示模式(10段×7位~13段×4位)•键扫描(10×2bit)•辉度调节电路(占空比8 级可调)•串行接口(CLK,STB,DI/O)•振荡方式:内置RC 振荡(450KHz+5%)•内置上电复位电路•封装形式:SOP28三、内部功能框图:四、管脚定义:管脚功能定义:符号管脚名称管脚号说明NC 1 NO CONNECTDI/O 数据输入/输出2 在时钟上升沿输入串行数据,从低位开始;在时钟下降沿输出串行数据,从低位开始。
输出为N-ch opendrainCLK 时钟输入 3 在上升沿读取串行数据,下降沿输出数据STB 片选 4 在上升或下降沿初始化串行接口,随后等待接收指令。
STB为低后的第一个字节作为指令,当处理指令时,当前其它处理被终止。
当STB为高时,CLK被忽略K1~K2 键扫数据输入5~6 输入该脚的数据在显示周期结束后被锁存Seg1/KS1~Seg10/KS10输出(段)8~17 段输出(也用作键扫描)Grid1~Grid2 输出(位)27~26 位输出Grid3~Grid4 输出(位)24~23 位输出Seg12/Grid7~Seg14/Grid5输出(段/位)18~20 段/位复用输出VDD 逻辑电源7、21 5V±10%NCVSS 逻辑地22、25、28 接系统地五、显示寄存器地址和显示模式:该寄存器存储通过串行接口从外部器件传送到TM1628 的数据,地址分配如下:六、键扫描和键扫数据寄存器:键扫矩阵为10×3bit,如下所示:键扫数据储存地址如下所示,用读指令读取,读从低位开始:七、指令说明:指令用来设置显示模式和LED 驱动器的状态。
CMS1627用户手册LED驱动控制专用电路V1.0请注意以下有关CMS知识产权政策*中微半导体公司已申请了专利,享有绝对的合法权益。
与中微半导体公司MCU或其他产品有关的专利权并未被同意授权使用,任何经由不当手段侵害中微半导体公司专利权的公司、组织或个人,中微半导体公司将采取一切可能的法律行动,遏止侵权者不当的侵权行为,并追讨中微半导体公司因侵权行为所受的损失、或侵权者所得的不法利益。
*中微半导体公司的名称和标识都是中微半导体公司的注册商标。
*中微半导体公司保留对规格书中产品在可靠性、功能和设计方面的改进作进一步说明的权利。
然而中微半导体公司对于规格内容的使用不负责任。
文中提到的应用其目的仅仅是用来做说明,中微半导体公司不保证和不表示这些应用没有更深入的修改就能适用,也不推荐它的产品使用在会由于故障或其它原因可能会对人身造成危害的地方。
中微半导体公司的产品不授权适用于救生、维生器件或系统中作为关键器件。
中微半导体公司拥有不事先通知而修改产品的权利,对于最新的信息,请参考我们的网站1.产品概述 (1)1.1功能特性 (1)1.2特性说明 (1)1.3管脚分布 (2)2.指令说明 (3)3.显示寄存器地址 (5)4.显示 (6)4.1驱动共阴数码管 (6)4.2驱动共阳极数码管 (7)5.键扫描和键扫数据寄存器 (8)6.按键 (9)6.1按键扫描 (9)6.2按键复用 (10)7.串行数据传输格式 (11)8.应用时串行数据的传输 (12)8.1地址增加模式 (12)8.2固定地址模式 (12)8.3读按键时序 (13)8.4采用地址自动加一和固定地址方式的程序设计流程图 (14)9.应用电路 (16)10.电气参数 (18)11.封装 (20)11.1SOP28 (20)12.版本修订说明 (21)1.产品概述1.1功能特性CMS1627是一种带键盘扫描接口的LED(发光二极管显示器)驱动控制专用IC,内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。
1、概述GN 1628 是一款3 线串口共阴极10 段7 位或13 段4 位带10*2 位键盘扫描的LED 驱动控制电路,三线串行通讯接口,RC 振荡器,具有八级辉度可调,广泛适用于各种 LED 面板场合。
其主要特点如下:●显示模式软件可调●内置显示RAM ●10*2扫描按键矩阵●显示辉度软件可调l 三线串行接口(CLK ,STB ,DIO )l 内置 RC 振荡l 封装形式:SOP28 (1.27mm )/SSOP28(0.635mm)应用领域:LED 显示面板场合,例如微波炉,电磁炉,热水器等家电产品。
旌芯半导体科技(上海)有限公司GN Semiconductor (Shanghai) Co., Ltd.mP包装信息(编带包装另外说明):GN1628 SOP28(1.27mm) 25片/管 2000 片/盒 20000 片/箱 GN1628T SSOP28(0.635) 50 片/管 10000 片/盒 100000 片/箱2、引脚排列图及引脚说明2.1、引脚排列图2.2、引脚说明3、电特性3.1、极限参数(除非有特殊说明,否则T amb=25℃,GND=0V)3.2、推荐使用条件3.3、电气特性3.3.1、直流参数(除非有特殊说明,否则VDD=5V,GND=0V)3.3.2、交流参数1(除非有特殊说明,否则VDD=4.5~5.5V ,GND=0V)3.3.3、交流参数2(除非有特殊说明,否则VDD=4.5~5.5V ,GND=0V )PW CLKPW CLKPW STBt SETUPt HOLDt PZLt PLZt CLK-STBSTBCLKDIO4、功能介绍4.1、显示寄存器地址该寄存器存储通过串行接口从外部器件传送到GN1628的数据,地址分配如下:4.2、键扫描和键扫数据寄存器键扫矩阵为10*2,如下所示:键扫数据储存地址如下所示,先发读键命令后,开始读取按键数据BYTE1-BYTE5字节,读数据从低位开始输出,其中B6和B7位为无效位固定输出为0。
