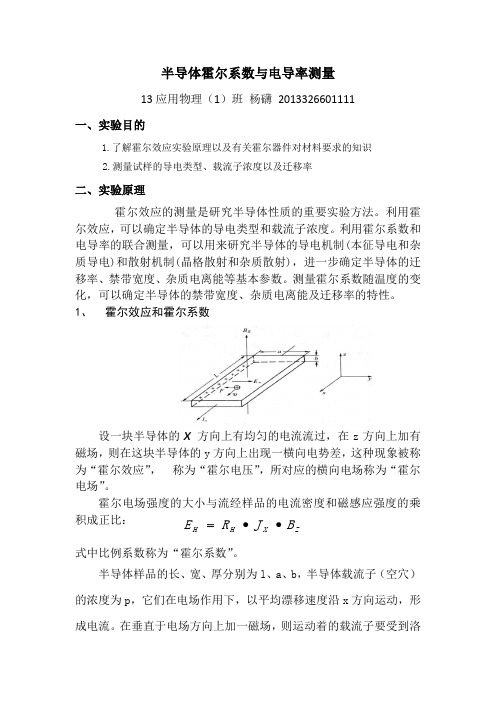

半导体霍尔系数与电导率测量13应用物理（1）班 杨礴 2013326601111一、实验目的1.了解霍尔效应实验原理以及有关霍尔器件对材料要求的知识2.测量试样的导电类型、载流子浓度以及迁移率二、实验原理霍尔效应的测量是研究半导体性质的重要实验方法。
利用霍尔效应，可以确定半导体的导电类型和载流子浓度。
利用霍尔系数和电导率的联合测量，可以用来研究半导体的导电机制(本征导电和杂质导电)和散射机制(晶格散射和杂质散射)，进一步确定半导体的迁移率、禁带宽度、杂质电离能等基本参数。
测量霍尔系数随温度的变化，可以确定半导体的禁带宽度、杂质电离能及迁移率的特性。
1、 霍尔效应和霍尔系数设一块半导体的x 方向上有均匀的电流流过，在z 方向上加有磁场，则在这块半导体的y 方向上出现一横向电势差，这种现象被称为“霍尔效应”， 称为“霍尔电压”，所对应的横向电场称为“霍尔电场”。
霍尔电场强度的大小与流经样品的电流密度和磁感应强度的乘积成正比：式中比例系数称为“霍尔系数”。
半导体样品的长、宽、厚分别为l 、a 、b ，半导体载流子（空穴）的浓度为p ，它们在电场作用下，以平均漂移速度沿x 方向运动，形成电流。
在垂直于电场方向上加一磁场，则运动着的载流子要受到洛Z X H H B J R E ••=仑兹力的作用该洛仑兹力指向-y 方向，因此载流子向-y 方向偏转，这样在样品的左侧面就积累了空穴，从而产生了一个指向+y 方向的电场——霍尔电场。
当该电场对空穴的作用力q 与洛仑兹力相平衡时，空穴在y 方向上所受的合力为零，达到稳态。
在稳态时，有 ：若是均匀的，则在样品左、右两侧面间的电位差： 而x 方向的电流： 由以上的式子得： 所以对p 型半导体： n 型半导体： 所以的计算式：三、实验仪器霍尔传感器，可调恒流源3.5A ，可调恒流源10mA ，电磁线圈5A四、实验内容1.测量霍尔电压V H 和霍尔电流I S 的关系（1）按要求连接导线。
半导体的霍尔系数与电导率实验报告
半导体的霍尔系数与电导率实验报告半导体的霍尔系数与电导率实验报告一、实验目的1. 了解半导体材料的基本性质；2. 掌握霍尔效应的基本原理和测量方法；3. 掌握电导率的测量方法；4. 通过实验，探究半导体材料的电学特性。
二、实验原理1. 霍尔效应当一个电流I在导体中流动时，会在导体内产生磁场B。
如果在导体上施加一个横向磁场，则磁场会使电子受到一个横向力F，使电子在导体中发生偏转，这种现象称为霍尔效应。
霍尔效应的大小与横向磁场、电流强度、样品尺寸和载流子类型等因素有关。
2. 电导率电导率是指单位长度、单位截面积的导体，在单位电压下通过的电流强度。
对于半导体材料来说，其电导率与载流子浓度和载流子迁移率有关。
三、实验步骤1. 实验器材：霍尔效应测量仪、半导体样品、恒流源、数字万用表等。
2. 实验步骤：（1）将半导体样品固定在霍尔效应测量仪上，并接上恒流源和数字万用表，调节恒流源使其输出电流为所需值。
（2）调节霍尔效应测量仪上的磁场大小和方向，使其满足实验要求。
（3）记录数字万用表上的电压值、电流值和磁场值。
（4）更改实验条件，重复步骤2和步骤3，记录数据。
（5）根据数据计算出半导体样品的霍尔系数和电导率。
四、实验结果及分析1. 实验数据实验数据如下表所示：2. 计算结果根据实验数据，可以计算出半导体样品的霍尔系数和电导率。
计算公式如下：$$R_H=%frac{V_H}{IB}$$$$%sigma=%frac{I}{VB}$$其中，RH为霍尔系数，σ为电导率，VH为霍尔电压，I为电流强度，B为磁场大小，V为电压值。
根据上述公式，可以得到半导体样品的霍尔系数为1.6×10-3m3/C，电导率为3.3×10-3 S/m。
3. 结果分析根据实验结果可以看出，半导体样品的霍尔系数较小，说明其载流子浓度较低。
而电导率比较大，说明半导体样品中的载流子迁移率较高。
这与半导体材料的特性相符。
五、实验总结通过本次实验，我们掌握了半导体材料的基本性质和电学特性，并了解了霍尔效应和电导率的基本原理和测量方法。
实验三 半导体霍尔效应测量实验
实验三半导体材料的霍尔效应测量实验1实验原理1）霍尔效应霍尔效应指的是在外加磁场的作用下，给半导体通入电流，内部的载流子受到磁场引起的洛伦兹力的影响，空穴和电子向相反的方向偏转，这种偏转导致在垂直电流和磁场方向上产生正负电荷的积累，形成附加的横向电场，直至电场对载流子的作用力与洛伦兹力抵消，此时的电场强度乘以半导体样品的宽度后，可以得到霍尔电压V H。
设磁感应强度为B，电子浓度（假设为n型半导体）为n，则电流表达式为I H=nevbd，而霍尔电压产生的电场为E H=vB霍尔电压的表达式为:V H=E H b=vBb =I HnebdBb =1neI H Bd=R HI H Bd其中R H称为霍尔系数：R H=1 ne可以通过V H,B, I H的方向可以判断样品的导电类型，通过V H和 I H的关系曲线可以提取出R H，进一步还可以得到电子（空穴）浓度。
在实际测量中，还会伴随一些热磁副效应，使得V H还会附带另外一些电压，给测量带来误差。
为了消除误差，需要取不同的I H和B的方向测量四组数据求平均值得到V H，如下表示I H正向I H负向B正向V1V3B负向V2V42)范德堡法测量电阻率由于实验使用的霍尔元件可视为厚度均匀、无空洞的薄片，故可使用范德堡法进行电阻率的测量。
在样品四周制作四个极小的欧姆接触电极1,2,3,4。
如图2所示。
14图 1 霍尔效应原理示意图先在1、2端通电流，3、4端测电压，可以定义一个电阻R1=|V34| I12然后在2、3端通电流，1、4端测电压，求R2=|V14| I23理论上证明样品的电阻率与R1、R2的关系为ρ=πdln2R1+R22f可以通过查表可知范德堡因子f与R1/R2的关系，从而求得样品的电阻率。
2实验内容本实验所用仪器为SH500-A霍尔效应实验仪、恒流电源、高斯计。
实验步骤如下：1）连线掌握仪器性能，连接恒流电源与霍尔效应试验仪之间的各组连线。
2）测量霍尔系数，判断样品的导电类型测量半导体样品的霍尔系数。
实验三-霍尔效应法测量半导体的载流子浓度、-电导率和迁移
实验三霍尔效应法测量半导体的载流子浓度、电导率和迁移率一、实验目的1．了解霍尔效应实验原理以及有关霍尔元件对材料要求的知识。
2．学习用“对称测量法”消除副效应的影响，测量并绘制试样的 VH－IS 和VH－IM 曲线。
3．确定试样的导电类型、载流子浓度以及迁移率。
二、实验原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场，即霍尔电场。
对于图（1）（a）所示的 N 型半导体试样，若在 X 方向的电极 D、E 上通以电流 Is，在 Z 方向加磁场 B，试样中载流子（电子）将受洛仑兹力：其中 e 为载流子（电子）电量， V为载流子在电流方向上的平均定向漂移速率，B 为磁感应强度。
无论载流子是正电荷还是负电荷，Fg 的方向均沿 Y 方向，在此力的作用下，载流子发生便移，则在 Y 方向即试样 A、A´电极两侧就开始聚积异号电荷而在试样 A、A´两侧产生一个电位差 VH，形成相应的附加电场 E—霍尔电场，相应的电压 VH 称为霍尔电压，电极 A、A´称为霍尔电极。
电场的指向取决于试样的导电类型。
N 型半导体的多数载流子为电子，P 型半导体的多数载流子为空穴。
对 N 型试样，霍尔电场逆 Y 方向，P 型试样则沿Y 方向，有显然，该电场是阻止载流子继续向侧面偏移，试样中载流子将受一个与 Fg方向相反的横向电场力：其中 EH 为霍尔电场强度。
FE 随电荷积累增多而增大，当达到稳恒状态时，两个力平衡，即载流子所受的横向电场力 e EH 与洛仑兹力eVB 相等，样品两侧电荷的积累就达到平衡，故有设试样的宽度为 b ，厚度为 d ，载流子浓度为 n ，则电流强度V Is 与的 关系为由（3）、（4）两式可得即霍尔电压 VH （A 、A ´电极之间的电压）与 IsB 乘积成正比与试样厚度 d 成反比。
半导体霍尔系数与电导率测量实验报告
半导体霍尔系数与电导率测量实验报告实验目的：1.了解半导体材料的霍尔效应原理及其在物理中的应用；2.学习使用霍尔测量仪器测量半导体样品的霍尔系数和电导率。
