口腔印模材料性能

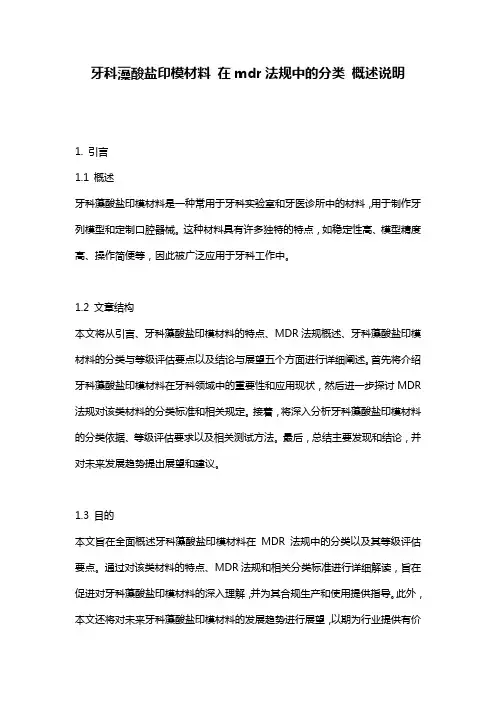

牙科藻酸盐印模材料在mdr法规中的分类概述说明1. 引言1.1 概述牙科藻酸盐印模材料是一种常用于牙科实验室和牙医诊所中的材料，用于制作牙列模型和定制口腔器械。

这种材料具有许多独特的特点，如稳定性高、模型精度高、操作简便等，因此被广泛应用于牙科工作中。

1.2 文章结构本文将从引言、牙科藻酸盐印模材料的特点、MDR法规概述、牙科藻酸盐印模材料的分类与等级评估要点以及结论与展望五个方面进行详细阐述。

首先将介绍牙科藻酸盐印模材料在牙科领域中的重要性和应用现状，然后进一步探讨MDR 法规对该类材料的分类标准和相关规定。

接着，将深入分析牙科藻酸盐印模材料的分类依据、等级评估要求以及相关测试方法。

最后，总结主要发现和结论，并对未来发展趋势提出展望和建议。

1.3 目的本文旨在全面概述牙科藻酸盐印模材料在MDR法规中的分类以及其等级评估要点。

通过对该类材料的特点、MDR法规和相关分类标准进行详细解读，旨在促进对牙科藻酸盐印模材料的深入理解，并为其合规生产和使用提供指导。

此外，本文还将对未来牙科藻酸盐印模材料的发展趋势进行展望，以期为行业提供有价值的参考意见和建议。

2. 牙科藻酸盐印模材料的特点:2.1 成分和组成:牙科藻酸盐印模材料主要由牙科藻酸盐以及其他添加剂组成。

其中，牙科藻酸盐是一种由海洋红藻提取得到的天然高分子聚合物，具有良好的柔韧性和抗压性能。

除了藻酸盐，添加剂如硬化剂、填充剂等也常常用于调节材料的性能。

2.2 物理性能:牙科藻酸盐印模材料在使用过程中具有以下重要的物理性能：- 柔软度：该材料具有较好的柔软度，使其能够适应不同形状和大小的牙龈创伤，并确保对患者舒适度的最大化。

- 弹性：其弹性使得该材料可以从模具中轻松取出并恢复原状，避免对口腔软组织造成伤害。

- 抗压性：由于承受咬合力和颌部运动，在使用过程中该材料需要具备足够的抗压强度来保持印模的精度和完整性。

- 安全性：牙科藻酸盐印模材料通常是非毒性的，能够安全地被使用在口腔内。

口腔印模材料口腔印模材料是牙科学中非常重要的一部分，它直接影响到牙科治疗的效果和患者的舒适度。

在牙科治疗中，常常需要取得患者口腔的印模，以便制作义齿、牙套等治疗器械。

因此，选择合适的口腔印模材料对于牙科医生来说至关重要。

口腔印模材料主要分为硅橡胶、聚酯树脂、聚醚硅橡胶和聚乙烯等几种类型。

这些材料各有其特点和适用范围，牙科医生需要根据具体情况进行选择。

硅橡胶是口腔印模材料中使用最广泛的一种，它具有较好的弹性和稳定性，能够很好地复制口腔内部的细节结构，同时还具有较好的抗撕裂性能，能够保证印模的完整性。

硅橡胶印模材料还具有较好的流动性，能够充分填充口腔内的各种细微结构，保证印模的精准度。

此外，硅橡胶印模材料还具有较好的耐磨性和稳定性，能够保证印模的长期保存。

聚酯树脂是一种透明的、硬质的口腔印模材料，它主要用于制作固定修复体的印模。

聚酯树脂印模材料具有较好的硬度和稳定性，能够很好地保持印模的形状，保证制作出的固定修复体与患者口腔的匹配度。

同时，聚酯树脂印模材料还具有较好的透明度，能够清晰地显示口腔内部的结构，有利于牙科医生进行精确的测量和设计。

聚醚硅橡胶是一种新型的口腔印模材料，它具有较好的弹性和稳定性，能够很好地复制口腔内部的细节结构。

与传统的硅橡胶相比，聚醚硅橡胶印模材料还具有更好的抗撕裂性能和更高的精细度，能够更好地满足牙科医生对印模精度的要求。

此外，聚醚硅橡胶印模材料还具有较好的流动性，能够更好地填充口腔内的各种细微结构，保证印模的精准度。

聚乙烯是一种常见的口腔印模材料，它主要用于制作临时修复体的印模。

聚乙烯印模材料具有较好的韧性和稳定性，能够很好地保持印模的形状，保证制作出的临时修复体与患者口腔的匹配度。

同时，聚乙烯印模材料还具有较好的流动性，能够充分填充口腔内的各种细微结构，保证印模的精准度。

总的来说，口腔印模材料的选择应根据具体的治疗需求和患者的口腔情况来进行，牙科医生需要根据材料的特点和适用范围进行合理的选择，以保证治疗效果和患者的舒适度。

简述全口义齿印模的要求
全口义齿印模是制作全口义齿的基础，它的质量直接影响到全口义齿的适合度和稳定性。

因此，全口义齿印模的要求如下：
1.准确性：全口义齿印模应准确、精细地reprodu，以符合正常咀嚼和说话的要求。

2.稳定性：全口义齿印模的材料应具有良好的稳定性和强度，而不会在制作过程中产生变形或损害。

3.适应性：全口义齿印模要与牙齿表面和牙槽骨完全适应，以保证制作的全口义齿合适和舒适。

4.清晰度：制作全口义齿印模时，要确保印模上有足够的细节和清晰的记录，以便技术人员在制作全口义齿时参考。

5.舒适度：制作全口义齿印模时，一定要注意患者的口腔舒适度。

虽然全口义齿印模制作时，会有一些不适，但是医师应该尽力为患者减轻不适。

6.清洁度：在印模制作时，保持良好的清洁条件，以避免任何外部微生物的污染，导致制作物的污染和影响质量。

印模材料概述口腔印模印模材料印模材料的选择对临床工作的重要性性能要求:1.良好的生物安全性2.凝固前适当稠度3.具有一定的亲水性4.适当的工作时间和凝固时间5.凝固后适度的柔软性、良好弹性和足够强度6.良好的细节再现性和尺寸稳定性7.与模型材料配伍好8.可消毒分类1、弹性和非弹性印模材料2、可逆性和不可逆性印模材料3、藻酸盐印模材料、琼脂印模材料和合成橡胶类印模材料藻酸盐印模材料●一种弹性不可逆印模材料，本质上是一种水胶体●价格便宜、容易操作，有柔软弹性，临床应用广泛组成藻酸盐：主要成分；海藻酸与氢氧化钠或氢氧化钾反应形成；溶于水后成溶胶状态，钠解离为钠离子，解离后的藻酸盐分子被多价阳离子交联转变为凝胶。

缓凝剂：碳酸钠，优先与胶结剂的钙离子反应，延缓了藻酸盐与胶结剂的反应惰性填料：滑石粉、硅藻土、碳酸钙等，充实体积，增加硬度，提高抗压强度。

增稠剂：硼砂、硅酸盐等，增加溶胶稠度，调节流动性，加速凝固反应指示剂：10%酚酞乙醇溶液凝固原理其凝固过程是置换与交联反应的结果，以藻酸钠为例：藻酸钠与胶结剂硫酸钙相互作用，钠离子与钙离子相互置换Na n Alg+CaSO4Na2SO4+Ca n Alg胶联反应是钙盐取代两相邻分子的钠离子，产生两分子间的交相联结，互相交相联结的分子复合物形成网状的立体结构，置换反应和交联反应使可溶性藻酸钠变为不可逆性藻酸钙凝胶弹性体。

性能工作时间及凝固时间两个时间对临床很重要，必须有足够时间混合材料，注入托盘，放入口腔，若凝固时间过短，医师来不及操作，凝固时间过长，患者不适，特别是一些敏感易呕吐患者。

快凝型凝固时间1-2分钟，工作时间不少于45秒常规型凝固时间2-4.5分钟，工作时间不少于60秒影响凝固时间的因素混合比例材料的温度缓凝剂添加量流动性、弹性及强度溶胶变为水胶体，具有良好流动性形成的水胶体具有弹性，可使印模顺利从倒凹组织中取出我国国家标准规定强度不低于0.4MPa，影响强度的因素包括材料的组成、种类、质量，反应剂的种类、其他辅助成分的质量和组成尺寸稳定性水胶体凝胶的大部分体积是由水组成，无论任何原因是水含量减少，会导致凝胶裂隙，这种因凝胶水含量减少出现的凝胶裂隙现象称为凝溢，反之凝胶吸收水分出现膨胀，这种现象称为渗润。

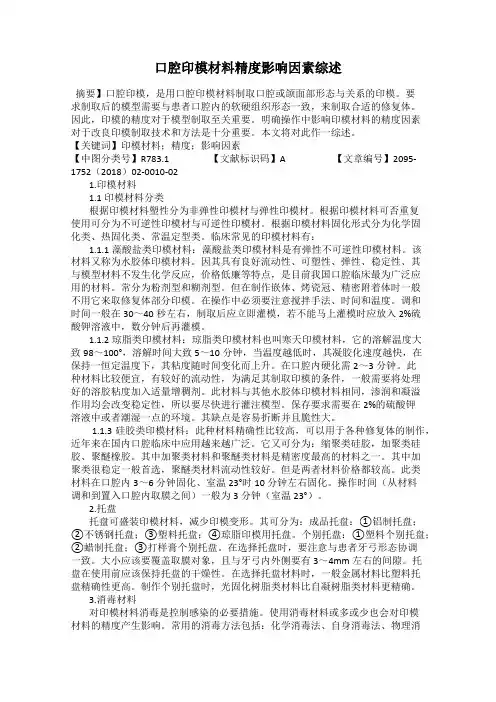

口腔印模材料精度影响因素综述摘要】口腔印模，是用口腔印模材料制取口腔或颌面部形态与关系的印模。

要求制取后的模型需要与患者口腔内的软硬组织形态一致，来制取合适的修复体。

因此，印模的精度对于模型制取至关重要。

明确操作中影响印模材料的精度因素对于改良印模制取技术和方法是十分重要。

本文将对此作一综述。

【关键词】印模材料；精度；影响因素【中图分类号】R783.1 【文献标识码】A 【文章编号】2095-1752（2018）02-0010-021.印模材料1.1 印模材料分类根据印模材料塑性分为非弹性印模材与弹性印模材。

根据印模材料可否重复使用可分为不可逆性印模材与可逆性印模材。

根据印模材料固化形式分为化学固化类、热固化类、常温定型类。

临床常见的印模材料有：1.1.1藻酸盐类印模材料：藻酸盐类印模材料是有弹性不可逆性印模材料。

该材料又称为水胶体印模材料。

因其具有良好流动性、可塑性、弹性、稳定性、其与模型材料不发生化学反应，价格低廉等特点，是目前我国口腔临床最为广泛应用的材料。

常分为粉剂型和糊剂型。

但在制作嵌体、烤瓷冠、精密附着体时一般不用它来取修复体部分印模。

在操作中必须要注意搅拌手法、时间和温度。

调和时间一般在30～40秒左右，制取后应立即灌模，若不能马上灌模时应放入2%硫酸钾溶液中，数分钟后再灌模。

1.1.2琼脂类印模材料：琼脂类印模材料也叫寒天印模材料，它的溶解温度大致98～100°，溶解时间大致5～10分钟，当温度越低时，其凝胶化速度越快，在保持一恒定温度下，其粘度随时间变化而上升。

在口腔内硬化需2～3分钟。

此种材料比较便宜，有较好的流动性，为满足其制取印模的条件，一般需要将处理好的溶胶粘度加入适量增稠剂。

此材料与其他水胶体印模材料相同，渗润和凝溢作用均会改变稳定性，所以要尽快进行灌注模型。

保存要求需要在2%的硫酸钾溶液中或者潮湿一点的环境。

其缺点是容易折断并且脆性大。

1.1.3硅胶类印模材料：此种材料精确性比较高，可以用于各种修复体的制作，近年来在国内口腔临床中应用越来越广泛。

生物相容性（Biocompatibility）是指在特定应用中，材料产生适当的宿主反应的能力。

它不仅要求材料要具备生物安全性，还要求材料和机体间相互作用达到协调塑性变形:是物质-包括流体及固体在一定的条件下，在外力的作用下产生形变，当施加的外力撤除或消失后该物体不能恢复原状的一种物理现象。

流电性（galvanism）：在口腔环境中存在异种金属修复体相接触时，由于不同金属之间的电位不同，将会出现电位差，导致微电流产生，这种性质称为流电性。

蠕变：蠕变是指在恒应力的作用下，塑性应变随时间不断增加的现象，该应力常远远小于屈服应力。

陶瓷(ceramic)是陶器和瓷器的总称。

是以天然粘土以及各种天然矿物为主要原料经过粉碎混炼、成型和煅烧制得的材料的各种制品。

1 石膏凝固原理及其影响凝固速度的因素石膏凝固原理①半水硫酸钙轻度溶水，与水混合后，过量的水使其发生水化作用生成二水硫酸钙。

②2（CaSO4*1/2H2O）+3H2O--->2(CaSO4*2H2O)+热③二水硫酸钙的溶解度仅是半水硫酸钙的1/4。

很快形成饱和溶液，进而析出二水硫酸钙结晶，同时释放热量。

④首先形成的石膏晶体作为结晶核，以结晶核为中心，二水硫酸钙不断生长，彼此交织成网，成为致密坚硬的固体。

影响凝固速度的因素①石膏粉的质量：含生石膏多，凝固速度快，含硬石膏多，凝固速度慢。

石膏粉受潮会延长凝固时间。

（所以要密封保存）②水粉比：水多凝固时间延长，抗压度，表面硬度下降。

水少凝固时间缩短，膨胀大，气泡多，表面粗糙，硬度也下降③调拌时间与速度：调拌时间越长，速度越快。

凝固越快但膨胀大，硬度也下降。

④添加剂：缓凝剂（硼砂）可延长凝固时间。

促凝剂（硫酸钾）可缩短凝固时间。

⑤水温：0-30℃凝固速度随水温增高而加快。

30-50℃无明显关系。

50-80℃凝固速度随水温增高而减慢。

80℃以上由于再脱水，不凝固。

2 包埋材料的吸水膨胀相关因素通过对模型的尺寸变化的研究发现在石膏类包埋材料固化过程中存在吸水膨胀。

一、实验目的1. 掌握口腔印模的基本概念、分类和制备方法。

2. 熟悉口腔印模材料的特点和应用。

3. 学会藻酸盐印模和硅橡胶印模的制备技术。

4. 了解口腔印模在口腔修复、正畸等临床应用中的重要性。

二、实验原理口腔印模是口腔医学中常用的辅助工具，用于复制口腔内牙齿、黏膜等软硬组织的形态。

印模材料具有可塑性、弹性、耐水性、稳定性等特点，能够真实地反映口腔内组织的形态。

三、实验材料与设备1. 实验材料：藻酸盐印模材料、硅橡胶印模材料、蒸馏水、印模盒、托盘、模型、剪刀、镊子等。

2. 实验设备：实验台、烤箱、计时器、电子秤等。

四、实验步骤1. 藻酸盐印模的制备（1）将藻酸盐印模材料按比例加入蒸馏水中，充分搅拌均匀。

（2）将调拌好的藻酸盐倒入印模盒中，使材料充满整个印模盒。

（3）将托盘放置在印模盒上，使印模盒与托盘紧密贴合。

（4）将模型放置在托盘上，确保模型与托盘紧密贴合。

（5）开始计时，等待藻酸盐凝固，一般需5-10分钟。

（6）取出印模，检查印模的完整性。

2. 硅橡胶印模的制备（1）将硅橡胶印模材料按比例混合均匀。

（2）将混合好的硅橡胶倒入印模盒中，使材料充满整个印模盒。

（3）将托盘放置在印模盒上，使印模盒与托盘紧密贴合。

（4）将模型放置在托盘上，确保模型与托盘紧密贴合。

（5）开始计时，等待硅橡胶凝固，一般需20-30分钟。

（6）取出印模，检查印模的完整性。

五、实验结果与分析1. 藻酸盐印模藻酸盐印模具有较好的可塑性和弹性，能够真实地反映口腔内组织的形态。

但藻酸盐印模的稳定性较差，容易吸水膨胀，影响印模的准确性。

2. 硅橡胶印模硅橡胶印模具有优异的可塑性和弹性，稳定性较好，不易吸水膨胀。

但硅橡胶印模的制备过程较为复杂，成本较高。

六、实验总结1. 通过本次实验，掌握了口腔印模的基本概念、分类和制备方法。

2. 熟悉了藻酸盐印模和硅橡胶印模材料的特点和应用。

3. 学会了藻酸盐印模和硅橡胶印模的制备技术。

4. 认识到口腔印模在口腔修复、正畸等临床应用中的重要性。
