一级圆柱齿轮减速器设计毕业论文

武汉生物工程学院高等教育自学考试毕业论文论文题目: 一级直齿圆柱齿轮减速器指导老师:专业:准考证号：作者姓名:答辩时间：2014年 7 月 3 日目录一、引言 (3)二、摘要及关键字 3四未定义书签。

五、电机的选择 (5)1、电动机类型和结构型式 52、电动机容量 5P 5 3、电动机额定功率m4、电动机的转速 55、计算传动装置的总传动5六、计算传动装置的运动和动力参数 (6)1、各轴转速 (6)2、各轴输入功率为(kW) (6)3、各轴输入转矩（N m） (6)七、传动件的设计计算 (7)1、齿轮传动设计 (7)八、轴的设计计算 (10)1、高速轴的设计 (10)2、低速轴的设计 (11)九、轴的疲劳强度校核 (12)1、低速轴的校核 (12)十、轴承的选择及计算 (14)1、高速轴轴承的选择及计算 (14)2、低速轴的轴承选取及计算 (15)十一、键连接的选择及校核 (16)1、高速轴的键连接 (16)2、低速轴键的选取 (16)十二、铸件减速器机体结构尺寸计算表及附件的选择 (17)1、铸件减速器机体结构尺寸计算表 (17)2、减速器附件的选择 (17)十三、总结18 参考文献致谢引言本论文主要内容是进行一级圆柱直齿轮的设计计算，设计计算中运用到了《机械设计基础》、《机械制图》《工程力学》、《公差与互换性》等多门课程知识，并运用《AUTOCAD》软件进行绘图，因此是一个非常重要的综合实践环节,也是一次全面的、规范的实践训练。

通过这次训练，使我们在众多方面得到了锻炼和培养。

主要体现在如下几个方面：（1）培养了我们理论联系实际的设计思想，训练了综合运用械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力，巩固、深和扩展了相关机械设计方面的知识。

（2）通过对通用机械零件、常用机械传动或简单机械的设计，使我们掌握了一般机械设计的程序和方法，树立正确的工程设计思想，培养独立、全面、科学的工程设计力和创新能力。

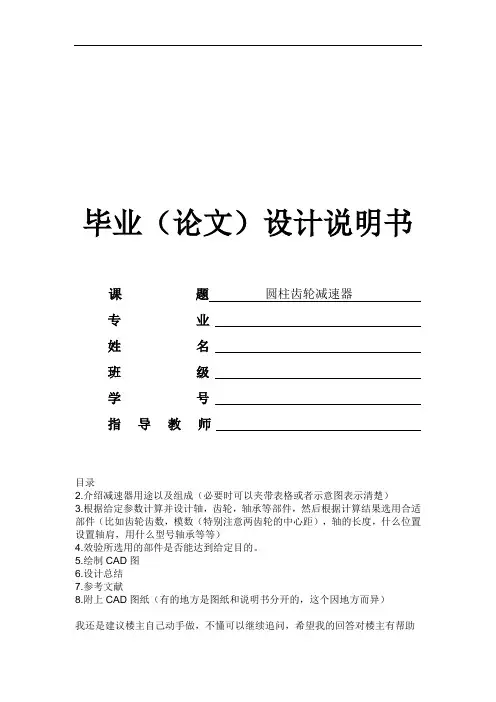

毕业（论文）设计说明书课题圆柱齿轮减速器专业姓名班级学号指导教师目录2.介绍减速器用途以及组成（必要时可以夹带表格或者示意图表示清楚）3.根据给定参数计算并设计轴，齿轮，轴承等部件，然后根据计算结果选用合适部件（比如齿轮齿数，模数（特别注意两齿轮的中心距），轴的长度，什么位置设置轴肩，用什么型号轴承等等）4.效验所选用的部件是否能达到给定目的。

5.绘制CAD图6.设计总结7.参考文献8.附上CAD图纸（有的地方是图纸和说明书分开的，这个因地方而异）我还是建议楼主自己动手做，不懂可以继续追问，希望我的回答对楼主有帮助目录引言 (1)圆柱齿轮减速器的PROE的建模与仿真 (1)摘要……………………………………………………………………….… ..2 第一章减速器的设计………………………………………………………..… . .31.1传动方案分析 (4)1.2圆柱齿轮减速器的设计及仿真 (6)1.3 主要的工作内容 (7)第二章减速器的装配图 (8)2.1 装配图分析 (9)2.2 装配图的一般绘制过程 (10)2.3 装配图的绘制方法及绘图实例 (11)第三章传动零件的设计计算 (12)3.1 高速级齿轮的参数计算 (13)3.2 低速级齿轮的参数计算 (14)第四章PROE的减速器的传动运动仿真与分析……………………………… ..15 第五章结论……………………………………………………………………… .16引言齿轮传动是现代机械中应用最广的一种传动形式。

它的主要优点是：①瞬时传动比恒定、工作平稳、传动准确可靠，可传递空间任意两轴之间的运动和动力；②适用的功率和速度范围广；③传动效率高，η=0.92-0.98；④工作可靠、使用寿命长；⑤外轮廓尺寸小、结构紧凑。

由齿轮、轴、轴承及箱体组成的齿轮减速器,用于原动机和工作机或执行机构之间,起匹配转速和传递转矩的作用,在现代机械中应用极为广泛。

国内的减速器多以齿轮传动、蜗杆传动为主，但普遍存在着功率与重量比小，或者传动比大而机械效率过低的问题。

机械设计毕业论文(范本)黄冈职业技术学院毕业设计课题名称:设计螺旋传输机传动装置中的一级圆柱齿轮减速器目录第1章、总述 (4)一、机械设计基础毕业设计的目的 (4)二、机械设计基础毕业设计的内容 (4)三、机械设计基础毕业设计的要求 (4)第2章、传动装置的总体设计 (5)一、减速箱的工作原理 (5)二、电动机的选择 (6)三、计算总传动比及分配各级的传动比 (7)四、运动参数及动力参数计算 (7)第3章、传动零件的设计计算 (9)一、带轮传动的设计计算 (9)二、带轮的安装与维护 (11)第4章、轴的设计计算 (12)一、从动轴的设计计算 (12)二、从动轴校核轴受力图 (13)第5章、滚动轴承的选择及校核计算 (16)一、从动轴滚动轴承的设计 (16)二、主动轴滚动轴承的设计 (17)第6章、键联接的选择及校核计算 (18)一、从动轴与齿轮配合处的键 (18)二、主动轴与齿轮配合处的键 (19)第7章、润滑的选择 (20)第8章、联轴器及轴承盖的选择 (21)一、联轴器的选择 (21)二、轴承盖的选择 (21)第9章、减速器箱体和附件设计 (22)一、减速器箱体： (22)二、附件设计： (23)小结 (26)参考文献 (27)摘要本次毕业课题设计中的减速机选择的是非标准减速器。

一级圆柱齿轮减速机是位于原动机和工作机之间的机械传动装置。

机器常由原动机、传动装置和工作机三部分组成。

合理的传动方案不仅应满足工作机的性能要求，而且还要工作可靠、结构简单紧凑加工方便、成本低、传动效率高以及使用和维护方便。

关键词：传动装置箱体齿轮低速轴Abstract The subject of design graduates choose non-standard gear reducer. A cylindrical gear reducer is located between the prime mover and working machine mechanical transmission device. Machines often the original motivation, transmission and work machine of three parts. Sound transmission programs should not only meet the performance requirements of the work machine, but also reliable operation, simple structure, compact and easy processing, low cost, high transmission efficiency, as well as easy to use and maintain. Key words: low-speed gear box gear shaft第1章、总述一、机械设计基础毕业设计的目的（1）培养我们综合运用所学的机械设计课程的知识去解决机械工程问题的能力，并使所学知识得到巩固和发展。

【精品】毕业设计---单级斜齿圆柱齿轮减速器设计目录一．设计要求 (4)1.1传动装置简图 (4)1.2原始数据 (4)1.3工作条件 (4)二．传动系统的总体设计 (6)2.1电动机的选择 (6)2.1.1选择电动机类型 (6)2.1.2选择电动机容量 (6)2.1.3确定电动机转速 (6)2.2传动装置运动和动力参数的计算 (7)2.2.1计算总传动比及分配传动比 (7)2.2.2计算传动装置各轴的运动和运动参数 (7)2.2.2.1各轴轴转速 (7)2.2.2.2各轴的输入功率 (8)2.2.2.3各轴的输入转矩 (8)三 V带及带轮结构设计 (10)4.1 一级斜齿轮大小齿轮的设计 (12)4.1.1选精度等级，材料及齿数 (12)4.1.2按齿面接触强度设计 (12)4.1.3 按齿根弯曲强度设计 (14)4.1.3.1确定参数 (14)4.1.3.2 设计计算 (15)4.1.4几何中心距计算 (15)4.1.5齿轮受力分析 (16)五轴的计算 (17)5.1 齿轮轴的设计 (17)5.1.1基本参数 (17)5.1.2初步确定轴的最小直径 (17)5.1.3轴的结构设计 (18)5.1.4轴的受力分析 (19)5.1.5按弯扭合成应力校核轴的强度 (21)5.1.6精确校核轴的疲劳强度 (21)5.2低速轴的设计 (22)5.2.1材料选择及热处理 (22)5.2.2初定轴的最小直径 (23)5.2.3轴的结构设计 (23)5.2.4轴的受力分析 (25)5.2.5精确校核轴的疲劳强度 (27)六轴承、润滑密封和联轴器等的选择及校验计算 (31)6.1轴承的确定及校核 (31)6.1.1对初选高速及轴承7306C校核 (31)6..1.2对初选低速轴承7211AC进行校核 (34)6.2键的校核 (36)6.2.1齿轮轴上的键连接的类型和尺寸 (36)6.2.2大齿轮轴上的键 (36)6.3联轴器的校核 (37)6.4润滑密封 (37)七.箱体端盖齿轮的位置确定 (38)八.设计小结 (39)九、参考文献 (40)一．设计要求1.1传动装置简图带式运输机的传动装置如图所示1.2原始数据带的圆周力F/N 带速V(m/s) 滚筒直径D/mm2400N 2 4001.3工作条件三班制，使用十年，连续单向运载，载荷平稳，小批量生产，运输链速度允许误差为链速度的±5%.传动方案如下图所示二．传动系统的总体设计2.1电动机的选择2.1.1选择电动机类型按工作要求选用Y 型全封闭自扇冷式笼型三相异步电动机，电压为380V 2.1.2选择电动机容量电动机所需工作功率为awdp pη=又wwFVPη1000=根据带式运输机工作机的类型，可取工作机效率96.0=w η传动装置的总效率433221ηηηηη⋅⋅⋅=a 查课本表10-2机械传动和摩擦副的效率概略值，确定各部分效率为：联轴器效率99.01=η，滚动轴承传动效率（一对）99.02=η，齿轮转动效率99.03=η，V 带的传动效率96.04=η；代人得：893.096.099.099.099.032=⨯⨯⨯=a ηW η为工作机效率，96.0=W η所需电动机功率为KWFV P a W d 60.5893.096.01000224001000=⨯⨯⨯==ηη 电动机额定功率cdP 约大于dP ，由课本第19章表19-1所示Y 系列三相异步电动机的技术参数，选电动机额定功率cd P =7.5 2.1.3确定电动机转速卷筒轴工作转速为min 5.95min 4002100060100060r r D n =⨯⨯⨯=⨯=ππ V 带传动的传动比为2~4单级圆柱齿轮减速一般传动比范围为3~6 则总传动比合理范围为i=6~24故电动机转速可选范围min 2292~573min 5.95)24~6(''r r n i n d d =⨯=⋅=，符合这一范围的同步转速有750r/min 、960r/min 、1440r/min ，750r/min 不常用，故选择1440r/min 的电方案优点：结构简单、带传动易加工、成本低，可吸震缓冲，应用较广泛。

单位代码学号12341801444分类号密级毕业设计(论文)（单级圆柱齿轮减速器）学习中心名称泰州专业名称机械工程及自动化学生姓名钱伟锋指导教师2014年 3 月 1 日摘要:减速器的结构随其类型和要求不同而异。

单级圆柱齿轮减速器按其轴线在空间相对位置的不同分为：卧式减速器和立式减速器。

前者两轴线平面与水平面平行，如图1-2-1a所示。

后者两轴线平面与水平面垂直，如图1-2-1b所示。

一般使用较多的是卧式减速器，故以卧式减速器作为主要介绍对象。

单级圆柱齿轮减速器可以采用直齿、斜齿或人字齿圆柱齿轮。

一.主要特性由于减速器已成为一种通用的传动部件，因此，圆柱齿轮减速器多数已经标准化，ZD （JB1130-70）为单级圆柱齿轮减速器的标准型号。

其主要参数均已标准化和规格化。

单级圆柱齿轮减速器的主要性能参数为：传递功率P（标准ZD型减速器P=1~2000KW）传动比i为避免减速器的外廓尺寸过大，一般i〈6，其最大传动比imax=8~10，高速轴转速n1，中心距a（标准ZD型减速器a=100~700mm ）工作类型及装配型式机械零件课程设计，可以根据任务书的要求参考标准系列产品进行设计，也可自行设计非标准的减速器。

二.组成图1-2-2和图1-2-3所示分别为单级直齿圆柱齿轮减速器的轴测投影图和结构图。

减速器一般由箱体、齿轮、轴、轴承和附件组成。

箱体由箱盖与箱座组成。

箱体是安置齿轮、轴及轴承等零件的机座，并存放润滑油起到润滑和密封箱体内零件的作用。

箱体常采用剖分式结构（剖分面通过轴的中心线），这样，轴及轴上的零件可预先在箱体外组装好再装入箱体，拆卸方便。

箱盖与箱座通过一组螺栓联接，并通过两个定位销钉确定其相对位置。

为保证座孔与轴承的配合要求，剖分面之间不允许放置垫片，但可以涂上一层密封胶或水玻璃，以防箱体内的润滑油渗出。

为了拆卸时易于将箱盖与箱座分开，可在箱盖的凸缘的两端各设置一个起盖螺钉（参见图1-2-3），拧入起盖螺钉，可顺利地顶开箱盖。

一级圆柱齿轮减速器设计一级圆柱齿轮减速器设计摘要：齿轮减速器在各行各业中十分广泛地使用着，是一种不可缺少的机械传动装置。

当前减速器普遍存在着体积大、重量大或者传动比大而机械效率过低的问国外的减速器以德国、丹麦和日本处于领先地位特别在材料和制造工艺方面占据优势减速器工作可靠性好使用寿命长。

关键词：圆柱齿轮;减速器;设计一、概述减速器是一种由封闭在刚性壳体内的齿轮传动、蜗杆传动或齿轮―蜗杆传动所组成的独立部件，常用在动力机与工作机之间作为减速的传动装置;在少数场合下也用作增速的传动装置，这时就称为增速器。

减速器由于结构紧凑、效率较高、传递运动准确可靠、使用维护简单，并可成批生产，故在现代机械中应用很广。

减速器类型很多，按传动级数主要分为：单级、二级、多级;按传动件类型又可分为：齿轮、蜗杆、齿轮-蜗杆、蜗杆-齿轮等。

二、一级圆柱齿轮减速器结构设计本设计主要为一级圆柱齿轮减速器的设计，轴的设计，滚动轴承的选择及验算，键的选择及强度校核，润滑油及润滑方式的选择，密封方式的选择以及联轴器型号的'选择。

箱体是减速器中较为复杂的一个零件，设计时应力求各零件之间配置恰当，并且满足强度，刚度，寿命，工艺、经济性等要求，以期得到工作性能良好，便于制造，重量轻，成本低廉的机器。

箱体(盖)的材料：由于本课题所设计的减速器为普通型，故常用HT15-33灰铸铁制造。

这是因为铸造的减速箱刚性好，易得到美观的外形，易切削，适应于成批生产箱体的设计计算。

三、减速器优化设计数学模型(一)接触承载能力如图1所示。

一对变位齿轮传动的接触承载能力可用只与啮合参数有关的接触承载能力系数φ表示，其函数形式为(图1)：式中：a'―啮合中心距;u―齿数比;β―分度圆螺旋角;αt―端面压力角;α't―端面啮合角;Kv―动载系数;Kv=1+0.07vz1/100;v―齿轮圆周速度;z1―小齿轮齿数。

由上式可知，齿轮的接触承载能力系数φ仅与u、β、α't有关，当啮合中心距a'和模数m已定时，端面啮合角α't的表达式为：cosα't=z1+z2z1+z2+2yt cosα t 式中：yt―中心距分离系数，yt(a'-a)/m;a―标准中心距。

单级圆柱齿轮减速器的优化设计单级圆柱齿轮减速器是一种常见的机械传动装置，广泛应用于各种工业领域。

然而，随着科技的不断进步和实际应用需求的提高，对减速器的性能和效率也提出了更高的要求。

因此，对单级圆柱齿轮减速器进行优化设计具有重要的现实意义。

在传统的单级圆柱齿轮减速器设计中，主要传动比、扭矩和效率等指标。

然而，随着工业领域的不断发展，对减速器的要求也越来越高，包括更小的体积、更轻的重量、更高的强度和更低的噪音等。

为了满足这些要求，必须对减速器进行优化设计。

单级圆柱齿轮减速器的基本原理是利用齿轮的啮合传递动力，实现减速的目的。

在优化设计中，我们可以从以下几个方面进行分析和改进：齿轮强度：提高齿轮的强度是优化设计的关键之一。

可以采用更优质的材质、精确的齿形设计和适当的热处理工艺来提高齿轮的强度和寿命。

传动效率：通过优化齿轮的几何尺寸、降低齿轮副的摩擦系数和提高齿轮的制造精度，可以降低功率损失，提高传动效率。

噪音控制：采用低噪音齿轮、优化齿轮副的动态特性、避免共振等方法，可以有效降低减速器的噪音。

根据上述原理分析，可以采用以下优化设计方案：采用高强度材料，如渗碳或淬火钢，以提高齿轮强度和寿命。

通过计算机辅助设计软件，精确设计齿轮几何形状和尺寸，以降低啮合冲击和振动。

采用润滑性能良好的材料和精确的加工工艺，以减小摩擦损失。

通过改变齿轮宽度、改变齿轮副的动态特性和优化减震装置等措施，以降低减速器噪音。

为了验证优化设计方案的有效性，可进行实验验证。

实验中，可以测量减速器的传动效率、扭矩、噪音等指标，并将其与原设计进行对比分析。

实验结果表明，优化后的减速器在各方面均有所改善，具体数据如下：传动效率提高：优化后的减速器传动效率较原设计提高了10%以上。

扭矩增加：在相同的输入功率下，优化后的减速器输出扭矩增加了20%以上。

噪音降低：优化后的减速器噪音降低了20分贝以上。

通过对单级圆柱齿轮减速器的优化设计，可以显著提高其传动效率、增加输出扭矩并降低噪音。

内蒙古化工职业学院毕业论文题目：带式输送机V带传动及一级直齿圆柱齿轮减速器的设计系部：测控与机电工程系专业：机电一体化班级：机电09-2班学号：学生姓名：指导教师：——内蒙古化工职业学院毕业设计(论文、专题实验)任务书摘要带式输送机一级圆柱齿轮的设计是我们的毕业设计题目。

也是我们对对大学所学课程的一次深入的的综合性连接，也是一次理论联系实际的训练。

更是我们全方面地进行机械传动系统运动学、动力学分析和机械结构的设计的一个十分重要实践性的环节。

因此它是我们的大学生涯中占有十分重要的地位。

我希望通过这次毕业设计可以对自己在将来从事的工作进行一次适应性的训练。

从中可以锻炼自己分析问题、解决问题的能力。

为今后参加工作打下良好的基础。

关键词：电动机的选择、V带的设计、齿轮的设计、轴承、密封AbstractBelt conveyor is a cylindrical gear design is our graduation project topic. We also on the university course of an in-depth and comprehensive connection, is also a theory with practical training. We are all aspects of mechanical transmission system of kinematics, dynamics analysis and the design of the mechanical structure of a very important practical link. Therefore it is our university life occupies a very important position.I hope that through this graduation design can be on their own in the future to engage in the work of an adaptive training. From which we can exercise itself to analyze the question, to solve the question ability. For future work to lay a good foundation.Key words: the choice of motor, the design of V belt, gear, bearing, seal design目录1.1 减速器的主要型式及其特性 (1)1.2 减速器结构 (2)1.3 减速器润滑 (4)第2章、传动方案的拟定 (6)2.1 方案的选定 (6)2.2 方案的比较 (7)第3章、电动机的选择 (8)3.1 电动机类型的选择 (8)3.2 确定电动机型号 (9)3.3 计算总传动比及分配各级的传动比 (10)3.4 运动参数及动力参数计算 (11)第4章、传动系统的设计 (12)4.1 V带的设计 (12)4.2 一级减速器直齿齿轮的设计 (14)第5章、轴的设计计算 (19)5.1 输入轴的设计 (19)5.2 输出轴的设计 (21)第6章、滚动轴承的选择及计算 (25)6.1 输入轴承的计算 (25)6.2 输出轴承的计算 (20)第7章、键联接的选择及校核计算 (27)7.1 输入轴与大带轮轮毂联接采用平键联接 (27)7.2 输出轴与大齿轮联接用平键联接 (27)7.3 输出轴与联轴器联接用平键联接 (27)第8章、联轴器的选择 (28)第10章、润滑与密封 (30)10.1 齿轮的润滑 (30)10.2 密封方法的选取 (30)第11章、设计小结 (31)致谢 (32)参考文献 (33)符号说明P 功率 F 功V 速度 K A工况系数n 转速ί传动比T 转矩 a 中心距L d基准长度 F Q轴压力α带轮包角 q 每米长质量f0初拉力 Z 齿轮齿数K 载荷系数δ压力角μ齿数比 F t圆周力m 齿轮模数 F r径向力d d齿顶直径 N 应力循环次数Φd齿宽系数 Z E弹性系数[δ] 许用应力 Kα分配系数b 齿宽 HBS 布氏硬度第1章减速器概述1.1 减速器的主要型式及其特性减速器是一种由封闭在刚性壳体内的齿轮传动、蜗杆传动或齿轮—蜗杆传动所组成的独立部件，常用在动力机与工作机之间作为减速的传动装置；在少数场合下也用作增速的传动装置，这时就称为增速器。

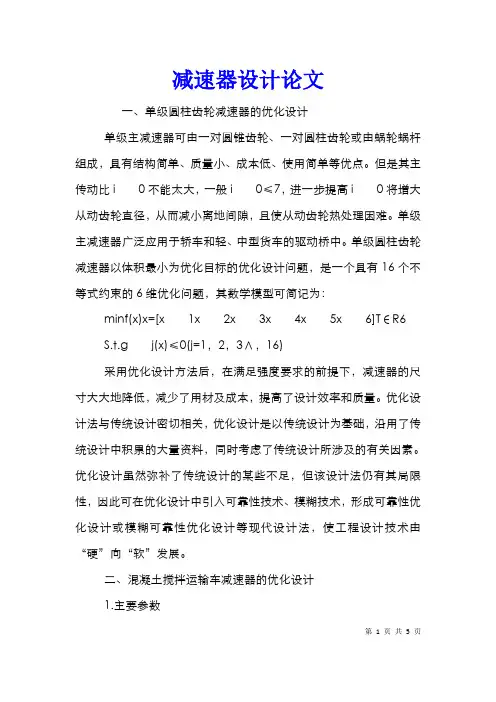

减速器设计论文一、单级圆柱齿轮减速器的优化设计单级主减速器可由一对圆锥齿轮、一对圆柱齿轮或由蜗轮蜗杆组成，具有结构简单、质量小、成本低、使用简单等优点。

但是其主传动比i 0不能太大，一般i0≤7，进一步提高i0将增大从动齿轮直径，从而减小离地间隙，且使从动齿轮热处理困难。

单级主减速器广泛应用于轿车和轻、中型货车的驱动桥中。

单级圆柱齿轮减速器以体积最小为优化目标的优化设计问题，是一个具有16个不等式约束的6维优化问题，其数学模型可简记为：minf(x)x=[x1x2x3x4x5x6]T∈R6S.t.g j(x)≤0(j=1，2，3∧，16)采用优化设计方法后，在满足强度要求的前提下，减速器的尺寸大大地降低，减少了用材及成本，提高了设计效率和质量。

优化设计法与传统设计密切相关，优化设计是以传统设计为基础，沿用了传统设计中积累的大量资料，同时考虑了传统设计所涉及的有关因素。

优化设计虽然弥补了传统设计的某些不足，但该设计法仍有其局限性，因此可在优化设计中引入可靠性技术、模糊技术，形成可靠性优化设计或模糊可靠性优化设计等现代设计法，使工程设计技术由“硬”向“软”发展。

二、混凝土搅拌运输车减速器的优化设计1.主要参数第 1 页共5 页混凝土搅拌运输车搅拌筒(罐)的设计容积为8～10m3，最大安装角度12°，工作转速2～4r/min和10～12r/min(卸料时的反向转速)；减速器设计传动比131∶1，最大输出转矩60kN·m，要求传动效率高、密封性好、噪声低、互换性强。

2.2结构设计主要包括前盖组件、被动轮组件、第一级行星轮总成、第二级行星轮总成、机体中部组件和法兰盘组件6大部分。

机体间采用螺栓和销钉连接与定位，机体与内齿圈之间采用弹性套销的均载机构。

为便于用户在使用时装配与拆卸，减速器主轴线与安装面设计有15°的倾角，法兰盘轴线可以向X、Y和Z方向摆动±6°，并选用专用球面轴承作为支承。

减速器的设计-毕业论文引言：减速器是机械传动系统的核心组成部分，广泛应用于各种工业自动化设备、机器人、汽车、船舶等领域。

减速器的设计是实现机械传动系统稳定、高效、可靠运行的关键。

本篇论文将探讨减速器的设计，包括减速器的基本原理、设计流程、优化方法和应用实例。

主体：1. 减速器的基本原理减速器通过齿轮传动实现输出轴的低速高扭矩旋转。

齿轮传动的减速比由齿轮的齿数比决定。

减速器由输入轴、输出轴和中间的齿轮传动系统组成。

输入轴与电机相连，输出轴与负载相连。

减速器的设计需要根据负载的要求和电机的特性来确定齿轮的齿数比和减速比。

2. 减速器的设计流程减速器的设计流程包括以下步骤：（1）确定负载要求：首先需要确定负载的转矩、转速和工作环境等要求。

（2）选择减速比：根据负载要求和电机特性，选择合适的减速比。

（3）选择齿轮类型：选择合适的齿轮类型，例如圆柱齿轮、蜗杆齿轮、行星齿轮等。

（4）计算齿轮参数：计算齿轮参数，包括齿轮模数、齿数、压力角、齿宽等。

（5）确定减速器结构：根据计算结果确定减速器的结构，包括轴承、密封、润滑等。

（6）进行模拟分析：通过模拟分析验证设计的可行性和优化方案。

（7）制造和测试：制造减速器并进行测试，验证设计的性能和可靠性。

3. 减速器的优化方法减速器的优化方法包括以下几个方面：（1）优化齿轮传动：通过优化齿轮的齿形、齿轮间隙、表面质量等参数，提高齿轮传动的效率和寿命。

（2）优化轴承：选择合适的轴承类型和材料，提高轴承的承载能力和寿命。

（3）优化润滑系统：选择合适的润滑方式和润滑油，减少磨损和摩擦，提高减速器的寿命和效率。

（4）优化结构设计：通过优化减速器的结构设计，减少噪音和振动，提高减速器的稳定性和可靠性。

结论：减速器的设计是机械传动系统中的核心问题，需要综合考虑多种因素。

减速器的设计流程包括负载要求、减速比选择、齿轮参数计算、减速器结构确定、模拟分析、制造和测试等步骤。

减速器的优化方法包括优化齿轮传动、轴承、润滑系统和结构设计等方面。

毕业设计(论文)一级减速器的设计系别专业学号学生姓名指导教师完成日期年月日摘要本次设计主要是针对带式输送机一级减速器的设计，通过对零部件结构的分析和比较，设计出一个符合技术指标的减速器，并通过我们所学的机械制图来完成减速器当中的两个零部件和一个装配图的绘画。

该设计从分析和拟订方案开始，对电动机、齿轮、轴、键、联轴器的选择，以及传动件的设计、箱体尺寸的计算等。

通过整个设计过程使该减器符合相关要求。

关键词：减速器；齿轮；轴AbstractThis design is mainly aimed at the design of a reducer,through the analysis and comp arison of parts structure,design a reducer in line with the technical indicators,and through the mechanical drawing we learned to complete the reducer of the two parts and an assemb ly drawing.The design starts from the analysis and formulation of the scheme,the choice o f the motor,gear,shaft,key,coupling,as well as the design of the transmission parts,box si ze calculation.Through the whole design process to make the reducer meet the relevant req uirements.Key words:Gear reduce;Gear;shaft目录第1章绪论 (1)1.1 课题研究的目的（意义） (1)1.2 国内外研究现状 (1)第2章减速器的概述 (3)2.1 减速器的主要型式及其特性 (3)第3章减速器基本设备选择 (5)3.1 分析和拟定传动方案 (5)3.2 电动机的选择 (5)3.2.1 传动装置总效率 (5)3.2.2 工作机输入功率 (5)3.2.3 电动机所需要功率 (5)3.2.4 确定电动机的型号 (6)3.2.5 运输带鼓轮的工作转速为 (6)第4章齿轮传动的设计 (7)4.1 选定齿轮传动类型 (7)4.2 初选主要参数 (7)4.3 校核齿面接触疲劳强度 (7)4.4 确定各参数值 (7)4.5 确定模数 (9)4.6 按齿根弯曲疲劳强度校核计算 (9)4.7 几何尺寸计算 (10)4.8 验算初选精度等级是否合适 (11)第5章传动轴的设计 (12)5.1 确定齿轮输入轴的设计 (12)5.2 按扭转强度估算轴的直径 (15)5.3 确定齿轮输出轴的设计 (15)5.4 求齿轮上作用力的大小和方向 (16)5.5 轴长支反力 (16)5.6 画弯矩图 (17)5.7 画转矩图 (17)5.8 画当量弯矩图 (17)5.9 判断危险截面并验算强度 (17)第6章减速器其它结构设计 (19)6.1 箱体结构设计 (19)6.2 键联接设计 (20)6.2.1 输入轴与大带轮联接采用平键联接 (20)6.2.2 输出轴与大齿轮联接采用平键联接 (20)6.3 滚动轴承设计 (21)6.3.1 输入轴的轴承设计计算 (21)6.3.2 输出轴的轴承设计计算 (21)6.4 密封和润滑的设计 (22)6.4.1 密封 (22)6.4.2 润滑 (22)6.5 联轴器的设计 (22)6.5.1 类型选择 (22)6.5.2 载荷计算 (22)6.5.3 型号选择 (23)第7章结论与展望 (24)7.1 结论 (24)7.2 展望 (24)参考文献 (26)[13]Lifeng Li.Bremmer series,R-matrix propagation algorithm,and numerical modeling of diffractiongratings. J.Opt.Soc. Am.,2014,A11(11):2829-2836 (26)致谢 (27)第1章绪论1.1 课题研究的目的（意义）减速器的作用主要是用降低发动机和工作机之间的转速并提升转矩，被广泛应用在工业生产中，不同的场合都有各种类别的减速器以满足生产及生活的需要。

毕业论文课题名称一级圆柱齿轮减速器系/专业机械工程学院/机电一体化与国际贸易实务班级机贸0614学号06011141**学生姓名**指导教师：***2010 年 6 月1 日┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊一级圆柱齿轮减速器的设计计算摘要减速机利用齿轮的速度转换器将电机的回转数减速到所需要的回转数，它主要是一种动力传达的机构。

在当前用于传递动力与运动的机构中，减速机的应用非常广泛，可以说，几乎在各式机械的传动系统中都可以见到其踪影。

从大动力的传输工作到小负荷、精确的角度传输都可以见到减速机的身影，而且在工业的应用上，减速机具有减速及增加转矩的功能，因此减速机广泛用在速度与扭矩的转换设备中。

关键词：传动方案，齿轮的设计，轴的设计，强度校核，装配图AbstractGear speed reducer converter using the motor rotational speed will slow down to the desired rotational speed, it is primarily a power to convey the body.In the current campaign for the transmission power and the institutions, the reducer is widely used, can be said that almost all the transmission systems of all kinds of machinery can see its trace.Transfer of work from the big power to small loads,one can see precisely the point of transmission gear figure,but also in industrial applications,the gear reduction and increased torque with the function, so widely used in the speed reducer and twisted moment of conversion devices.Key words:Transmission scheme,Gear design,Axis Design,Strength Check,Assembly drawing┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊目录第一章绪论 0第二章课题题目及主要技术参数说明 (1)2.1课题题目 (1)2.2 主要技术参数说明 (1)2.3 传动系统工作条件 (1)2.4 传动系统方案的选择 (1)第三章减速器结构选择及相关性能参数计算 (2)3.1 减速器结构 (2)3.2 电动机选择 (2)3.3 传动比分配 (3)3.4 动力运动参数计算 (3)第四章齿轮的设计计算 (5)4.1 齿轮材料和热处理的选择 (5)4.2 齿轮几何尺寸的设计计算 (5)4.2.1 按照接触强度初步设计齿轮主要尺寸 (5)4.2.2 齿轮弯曲强度校核 (8)4.2.3 齿轮几何尺寸的确定 (8)4.3 齿轮的结构设计 (9)第五章轴的设计计算 (11)5.1 轴的材料和热处理的选择 (11)5.2 轴几何尺寸的设计计算 (11)5.2.1 按照扭转强度初步设计轴的最小直径 (11)5.2.2 轴的结构设计 (11)5.2.3 轴的强度校核 (12)第六章轴承、键和联轴器的选择 (16)6.1 轴承的选择及校核 (16)6.2 键的选择计算及校核 (16)6.3 联轴器的选择 (17)第七章减速器润滑、密封及附件的选择确定以及箱体主要结构尺寸的计算及装配图 (18)7.1 润滑的选择确定 (18)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊7.1.1润滑方式 (18)7.1.2润滑油牌号及用量 (18)7.2 密封形式 (18)7.3 减速器附件的选择确定 (18)7.4 箱体主要结构尺寸计算 (19)7.5 装配图 (21)第八章总结 (21)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第一章绪论减速机是一种动力传达机构，利用齿轮的速度转换器，将马达的回转数减速到所要的回转数，并得到较大转矩的机构。

《机械设计基础》课程设计说明书题目：一级直齿圆柱齿轮减速器学院（系）：机电工程学院年级专业：学号：学生姓名：指导老师：目录机械设计基础课程设计任务书 (3)1.设计题目 (3)2.设计任务 (4)3.设计成果要求 (4)4.传动方案拟定 (4)5.电动机选择 (4)6.计算总传动比及分配各级的传动比 (5)7.运动参数及动力参数计算 (5)8.传动零件的设计计算 (6)9.减速器铸造箱体的主要结构尺寸设计 (10)10.轴的设计 (11)11.滚动轴承的选择和计算 (17)12.键联接的选择和强度校核。

(19)13.联轴器得选择和计算 (20)14.减速器的润滑 (20)15.润滑和密封说明 (20)16.参考文献 (21)联轴器、2.电动机、3.减速器、4.链传动、5.链轮、6.输送链、电机带传动齿轮减速器链传动联轴器滚筒运输带III IIIF VD1.3 带式输送机在生产车间沿生产线运送成件产品或在食品厂运送肉食品等，运转方向不变，工作载荷稳定。

1.4 工作寿命为20年，每年300个工作日，每日工作16小时。

2.设计任务 2.1选择电动机型号；2.2计算皮带传动参数； 2.3选择联轴器型号；2.4设计一级直齿圆柱齿轮减速器。

3.设计成果要求3.1装配草图：一张坐标图（可以手画、允许修改）3.2正式装配图：一张装配图包括：标题栏、明细表、序号、四种尺寸、技术要求3.3说明书：设计任务书在最前面，参照标准格式，大约一万字左右（包括图表、手写、注意材料的留底）4.传动方案拟定 设计单级圆柱齿轮减速器和一级带传动原始数据：滚筒圆周力F=2300N ；带速V=1.0m/s ；滚筒直径D=320mm ；5.电动机选择5.1电动机类型的选择： Y 系列三相异步电动机 5.2电动机功率选择：（1）传动装置的总功率： η总=η带×η4轴承×η齿轮×η联轴器×η滚筒链η⨯=0.95×0.994×0.97×0.99×0.9497.0⨯=0.80a带的根数z=150.92低速轴的设计选择轴的材料：选取45号钢，调质，HBS滚动轴承的选择和计算11.1 高速轴选取滚动轴承① 选取的轴承：型号为6308深沟球轴承②轴承A 的径向载荷()(2A AH R R =+)m式中：查表取工作系数根据工作条件，选用十字滑块联轴器，许用转矩[])90mm。

大学毕业设计题目C5225型立式车床减速箱设计专业班级学生学号指导教师二〇一四年五月五日摘要机床减速器在立式车床中起着举足轻重的作用，对机床精度、加工速度稳定性及操作性有很大影响，进而它的研究与设计成为具有现实意义的重要课题。

本次课程设计内容为C5225型立式车床减速箱设计，主要是针对减速箱传动系统和换速系统设计与计算，实现传动比为1:4.6和1:1.5两种变速。

设计过程灵活运用理论知识并有效地结合实际，在满足使用要求的前提下优化设计细节，降低减速箱制造成本。

设计原理为电动机输出扭矩通过皮带穿给一级减速齿轮，一级减速齿轮扭矩传递给二级减速齿轮进而减速输出，其中液压缸驱动滑移齿轮控制联轴器啮合与脱开实现两种不同减速比减速。

经过对各部件的校核现已确定此次设计满足设计要求。

皮带松紧可通过电动机座箱体上螺母旋转推动机座沿导轨移动实现，换速机构采用液压驱动拨叉直线式拨动滑移齿轮实现变速，该机构设计新颖便于操作并且具有较高的精度和可靠性。

此减速器整体具有很高实用性，是大型立式车床减速器优选。

关键字：减速箱；齿轮传动系统；拨叉换速机构。

ABSTRACTThe vertical form fill seal machine gear lathe playing a very important role in the processing speed of machine tools, stability and illustrate just a great influence. its research and design to become a reality of the important topics.The curriculum design the content to stand down the lathe c5225 type design is primarily directed at the slow down the drive system and change the system design, implementation and calculation drive ratio to 1: 1: 1.5 two variable speed. the design process use the theoretical knowledge and effectively combined in practice, the needs of the design details and optimizes speed of the manufacturing cost.After checking for each component has determined the design and meet the design requirements. Belt by electric base cabinet firmness on standby push along rails rotating nut, change quickly move by hydraulic driving fork linear strike slipping gear speed, the realization mechanism design novel is easy to operate and has high precision and reliability. The whole high practicability, gear reducer is large vertical lathe.Keyword ：the speed of transmission ；for speed dialing and institutions.目录摘要 .......................................................................................................................... - 1 - ABSTRACT .................................................................................................................... - 1 - 1前言 (1)1.1 减速器国内外研究现状 (1)1.2 减速器的组成 (1)1.3 预期研究结果 (1)2设计计算及说明 (2)2.1 传动方案的拟定 (2)2.2 电动机的选择 (2)2.2.1 电机类型和结构型式 (2)2.3 传动装置的运动和动力参数的选择和计算 (3)2.3.1 计算传动装置总传动比和分配各级传动比 (3)2.3.2计算传动装置的运动和动力参数 (4)2.4V 带的设计 (4)2.4.1 确定计算功率 ............................................................. 错误！未定义书签。

机械课程设计一级圆柱齿轮减速器的设计一级圆柱齿轮减速器是一种常见的机械设计，大多数减速器由圆锥齿轮和圆柱齿轮组成，并配有轴承、油封、侧轴等附件。

它用于降低电机、汽车发动机和其他机械设备的转速，可输出高扭矩流量或者输出低速高转矩的形式。

减速器是机械设计的重要组成部分，特别是在减速传动系统中，以及低速高扭矩的机械设备中发挥着十分重要的作用。

1. 设计几何尺寸：减速器由两个圆柱齿轮组成，它们的几何尺寸要满足规定的技术要求，可以采用国家标准或者参照型号产品实现。

2. 选择齿轮材料：圆柱齿轮要具有较高的强度、耐磨性和传动精度，因此必须采用合适的材料，一般可选择45#钢、20Cr、20CrMnTi等。

3. 结构设计：减速器的结构设计要满足负载大小及其转速要求，并考虑安装空间及成本。

对于一级减速器，一般采用"Y"型分支结构；或者单锥齿轮轴，两个锥齿轮之间再配有两个小型圆柱齿轮组成的结构，以获得小型尺寸与低噪声效果。

4. 轴承选择：为了减轻轴承的载荷，一般使用滚珠轴承或圆柱滚子轴承，但也可以根据要求使用其他轴承设计，比如浮动轴承、液压轴承等。

5. 壳体设计：壳体的强度、刚度和噪声要满足要求，可以采用铸铁、钢材、铝合金或塑料制成。

6. 传动机械特性：传动机械特性用于度量减速器的传动性能，包括传动比、传动效率等。

传动比由行星齿轮及圆柱齿轮的几何尺寸上的关系确定，而传动效率则受许多因素的影响，主要包括齿轮材料、齿形及相对对位误差等。

总之，要设计一级圆柱齿轮减速器，既要了解其工作原理，也要将几何尺寸、材料、结构、轴承、壳体以及传动机械特性等因素综合设计。

正确的设计方法能够有效地确保减速器尺寸小巧、体积小、效率高、结构紧凑、字体好、运转稳定等性能优异。

机械设计基础课程设计———单级圆柱齿轮减速器专业：能源与动力工程学院热能工程班级：2012级能源D姓名：张起学号：201200181237指导老师：张磊、孟剑锋能源与动力工程学院12级能源目录第一章设计任务及题目 1 1.1设计任务 1 1.2设计题目 1第二章机械传动装置的总体设计 1 2.1确定传动方案 1 2.2 选择电动机 2 2.3总传动比的计算及分配 2 2.4传动装置的运动及动力参数计算 3第三章传动零件设计计算 3 3.1V带传动的设计计算 4 3.2齿轮传动设计计算 6第四章轴系零件的设计计算10 4.1轴的设计计算10 4.2轴的结构设计13 4.3滚动轴承的设计计算14 4.4键联接的选择与计算17 4.5 联轴器的选择与计算18第五章减速器草图设计18 5.1箱体的结构设计19 5.2大带轮结构设计【附录三】20第六章齿轮减速箱的润滑与密封设计21第七章设计小结21 7.1本次课程设计进程：21 7.2课程设计的收获21【参考资料】22 【附录一】平面运动简图布置23 【附录二】轴受力弯矩图24 【附录三】大带轮结构设计简图25第一章、 设计任务及题目1.1设计任务设计说明书装配图 零件图 1221.2设计题目类型一：原料车间一运输冷料的带式运输机，由电动机经一级减速传动装置，该减速传动装置系由单机齿轮减速器配合其他传动件组成。
