5nm金属互连材料al(原创实用版)目录1.5nm 金属互连材料的概述2.5nm 金属互连材料的特点3.5nm 金属互连材料的应用领域4.5nm 金属互连材料的发展前景正文5nm 金属互连材料 al,即采用 5 纳米工艺制程的金属互连材料,是一种应用于微电子领域的高性能材料。
随着科技的不断发展,电子产品对于性能和体积的要求越来越高,因此,5nm 金属互连材料应运而生,以满足这一需求。
一、5nm 金属互连材料的概述金属互连材料是微电子领域中的一种关键材料,主要用于连接芯片中的各个元件,以实现信号传输和电能传递。
在工艺制程不断微缩的背景下,5nm 金属互连材料成为了研究的热点。
它具有优异的导电性、良好的机械性能和稳定的化学性能,是实现高性能微电子设备的重要基础。
二、5nm 金属互连材料的特点1.高导电性:5nm 金属互连材料具有高导电性,可以降低电阻,减少信号传输过程中的损耗,提高芯片性能。
2.良好的机械性能:5nm 金属互连材料具有较好的延展性和抗拉强度,能够应对微电子设备的复杂结构和应力环境。
3.稳定的化学性能:5nm 金属互连材料在各种环境条件下均具有稳定的化学性能,能够有效防止腐蚀和氧化,保证芯片的可靠性和寿命。
三、5nm 金属互连材料的应用领域1.集成电路:5nm 金属互连材料可应用于各种集成电路,包括处理器、存储器、传感器等,实现高性能、低功耗的电子设备。
2.物联网:随着物联网的发展,对于微电子设备的需求日益增长,5nm 金属互连材料可为各类物联网设备提供性能卓越的连接方案。
3.人工智能:在人工智能领域,对于计算能力和数据传输速度有着极高的要求,5nm 金属互连材料可为相关设备提供强大的支持。
四、5nm 金属互连材料的发展前景随着科技的不断进步,对于微电子设备的性能和体积要求将越来越高。
5nm 金属互连材料凭借其优异的性能,将成为未来微电子领域的重要发展方向。

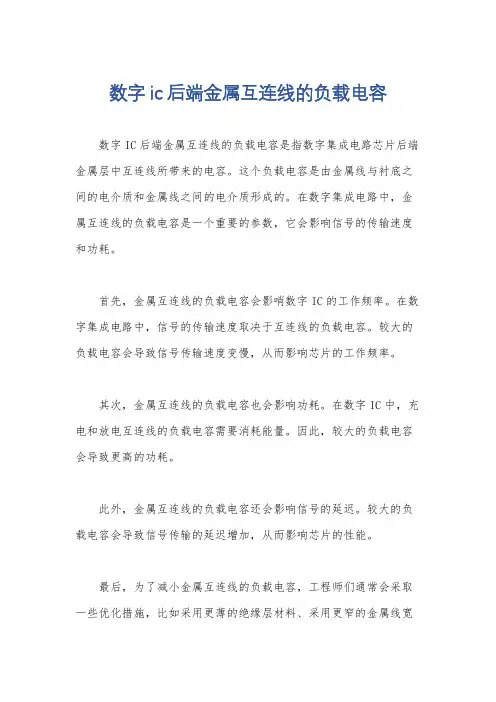

数字ic后端金属互连线的负载电容
数字IC后端金属互连线的负载电容是指数字集成电路芯片后端金属层中互连线所带来的电容。
这个负载电容是由金属线与衬底之间的电介质和金属线之间的电介质形成的。
在数字集成电路中,金属互连线的负载电容是一个重要的参数,它会影响信号的传输速度和功耗。
首先,金属互连线的负载电容会影哨数字IC的工作频率。
在数字集成电路中,信号的传输速度取决于互连线的负载电容。
较大的负载电容会导致信号传输速度变慢,从而影响芯片的工作频率。
其次,金属互连线的负载电容也会影响功耗。
在数字IC中,充电和放电互连线的负载电容需要消耗能量。
因此,较大的负载电容会导致更高的功耗。
此外,金属互连线的负载电容还会影响信号的延迟。
较大的负载电容会导致信号传输的延迟增加,从而影响芯片的性能。
最后,为了减小金属互连线的负载电容,工程师们通常会采取一些优化措施,比如采用更薄的绝缘层材料、采用更窄的金属线宽
度等。
这些优化措施可以帮助降低互连线的负载电容,从而提高芯片的性能和功耗表现。
综上所述,数字IC后端金属互连线的负载电容在数字集成电路设计中起着重要作用,对于芯片的工作频率、功耗、信号延迟等方面都有着重要影响。
工程师们需要在设计过程中充分考虑和优化这一参数,以确保芯片的性能和功耗表现达到设计要求。

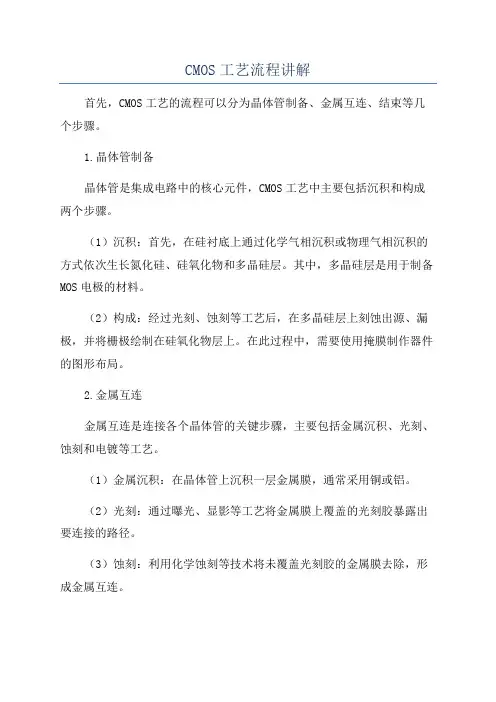

CMOS工艺流程讲解
首先,CMOS工艺的流程可以分为晶体管制备、金属互连、结束等几个步骤。
1.晶体管制备
晶体管是集成电路中的核心元件,CMOS工艺中主要包括沉积和构成两个步骤。
(1)沉积:首先,在硅衬底上通过化学气相沉积或物理气相沉积的方式依次生长氮化硅、硅氧化物和多晶硅层。
其中,多晶硅层是用于制备MOS电极的材料。
(2)构成:经过光刻、蚀刻等工艺后,在多晶硅层上刻蚀出源、漏极,并将栅极绘制在硅氧化物层上。
在此过程中,需要使用掩膜制作器件的图形布局。
2.金属互连
金属互连是连接各个晶体管的关键步骤,主要包括金属沉积、光刻、蚀刻和电镀等工艺。
(1)金属沉积:在晶体管上沉积一层金属膜,通常采用铜或铝。
(2)光刻:通过曝光、显影等工艺将金属膜上覆盖的光刻胶暴露出要连接的路径。
(3)蚀刻:利用化学蚀刻等技术将未覆盖光刻胶的金属膜去除,形成金属互连。
(4)电镀:为了提高金属线的导电性,可以使用电镀技术对金属互连进行表面处理。
3.结束
在金属互连完成后,还需要进行一系列工艺步骤来提高集成电路的性能和可靠性,包括退火、离子注入、敷设绝缘层等。
(1)退火:通过高温处理使晶体管内部结构稳定,并去除应力。
(2)离子注入:调控芯片的掺杂浓度,改变晶体管的性能。
(3)敷设绝缘层:最后,覆盖一层绝缘层保护芯片。
总的来说,CMOS工艺的流程是基于硅衬底制备晶体管,通过金属互连连接晶体管,并在最后进行一系列加工工艺,最终形成一个完整的集成电路。
随着技术的不断进步,CMOS工艺越来越复杂和精密,以满足日益增长的电子设备对性能和功耗的需求。

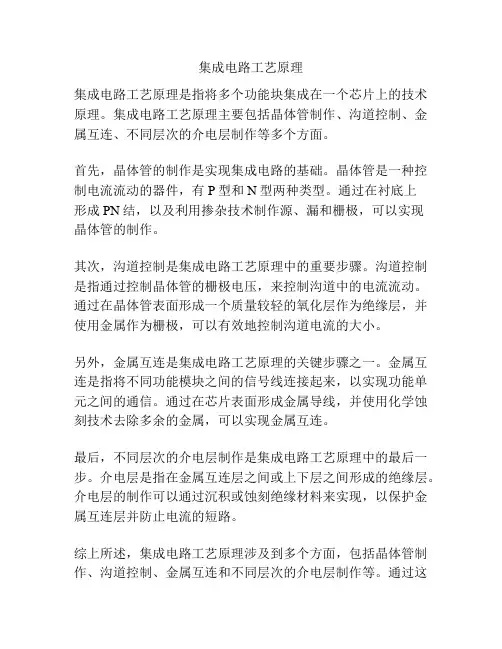

集成电路工艺原理集成电路工艺原理是指将多个功能块集成在一个芯片上的技术原理。
集成电路工艺原理主要包括晶体管制作、沟道控制、金属互连、不同层次的介电层制作等多个方面。
首先,晶体管的制作是实现集成电路的基础。
晶体管是一种控制电流流动的器件,有P型和N型两种类型。
通过在衬底上形成PN结,以及利用掺杂技术制作源、漏和栅极,可以实现晶体管的制作。
其次,沟道控制是集成电路工艺原理中的重要步骤。
沟道控制是指通过控制晶体管的栅极电压,来控制沟道中的电流流动。
通过在晶体管表面形成一个质量较轻的氧化层作为绝缘层,并使用金属作为栅极,可以有效地控制沟道电流的大小。
另外,金属互连是集成电路工艺原理的关键步骤之一。
金属互连是指将不同功能模块之间的信号线连接起来,以实现功能单元之间的通信。
通过在芯片表面形成金属导线,并使用化学蚀刻技术去除多余的金属,可以实现金属互连。
最后,不同层次的介电层制作是集成电路工艺原理中的最后一步。
介电层是指在金属互连层之间或上下层之间形成的绝缘层。
介电层的制作可以通过沉积或蚀刻绝缘材料来实现,以保护金属互连层并防止电流的短路。
综上所述,集成电路工艺原理涉及到多个方面,包括晶体管制作、沟道控制、金属互连和不同层次的介电层制作等。
通过这些工艺步骤,可以实现多个功能模块的集成,从而实现高度集成化的芯片,为现代电子设备的发展提供了重要支持。
集成电路工艺原理是现代电子技术发展的基础,也是实现电子设备小型化和高性能的关键。
通过掌握集成电路工艺原理,可以实现芯片的集成度提升、功能模块的增加,以及功耗的降低,为电子设备的发展提供了无限可能。
首先,晶体管的制作是集成电路工艺原理的核心。
晶体管是现代电子器件的基石,其制作决定了芯片的性能。
晶体管的制作过程包括净化单晶硅、表面清洗、沉积绝缘层、形成源漏极等步骤。
其中,净化单晶硅是通过化学气相沉积和液相外延等技术进行的,以获得高纯度的硅材料。
表面清洗是为了去除硅表面的污染物和氧化层,以便于后续的制作步骤。
金属互连工艺技术金属互连工艺技术是一种将不同金属材料通过特定方法连接在一起的技术。
在现代工业生产过程中,金属互连工艺技术被广泛应用于各个领域,如电子、电器、汽车、航空等。
它不仅可以有效提高产品的性能和品质,还可以降低生产成本,提高生产效率。
金属互连工艺技术的应用主要体现在以下几个方面:焊接、铆接、搭接和钎焊。
焊接是将两个或更多金属件通过热能或压力相互接合。
常用的焊接方法有电弧焊、气焊、激光焊等。
焊接技术可以实现连续的连接,焊接强度高,适用于许多大型结构件的生产。
然而,焊接过程中产生的热量容易引起变形和应力集中,需要经过复杂的预加热和后处理。
铆接是通过钻孔,在金属件上安装铆钉,并用锤子或气动铆枪将其紧固在一起。
铆接技术不会产生过多热量,对金属件形状变化和应力集中的影响较小。
铆接强度高,适用于金属薄板的连接。
与焊接相比,铆接不需要额外的焊材和热源,成本较低。
然而,铆接方式需要预先钻孔,对本身结构强度也有一定的影响。
搭接是将两个金属件先后放在一起,然后通过施加压力或使用机械装置将其固定。
搭接工艺简单易行,无需额外材料,可以轻松拆卸。
但是,搭接强度相对较低,适用于一些要求不太高的结构件。
钎焊是通过加热填充金属材料,使其与工件表面的金属材料融合在一起。
钎焊技术可以在低温下进行,不会导致金属基材的形变和应力集中。
钎焊能够在连接的金属件之间形成坚固的连接层,具有较高的连接强度。
同时,钎焊技术还可以连接不同种类的金属,如不锈钢和铜。
总之,金属互连工艺技术是一种关键的生产技术,对于提高产品质量和性能、降低生产成本和提高生产效率起到至关重要的作用。
在未来的发展中,金属互连工艺技术将会进一步创新和完善,使其在各个领域的应用更加广泛。

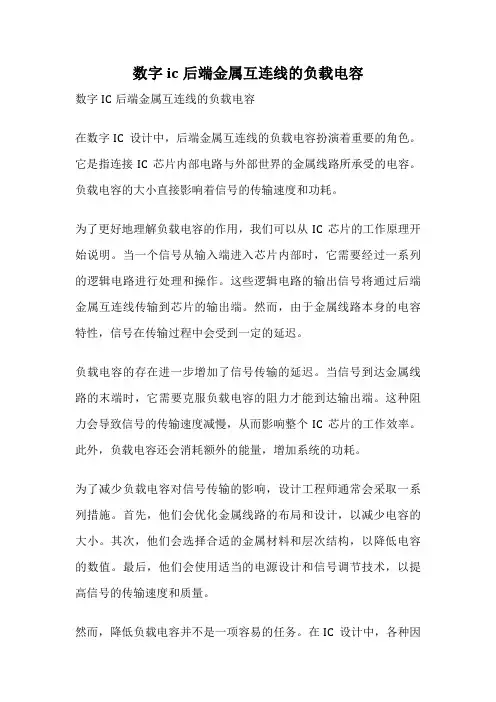

数字ic后端金属互连线的负载电容数字IC后端金属互连线的负载电容在数字IC设计中,后端金属互连线的负载电容扮演着重要的角色。
它是指连接IC芯片内部电路与外部世界的金属线路所承受的电容。
负载电容的大小直接影响着信号的传输速度和功耗。
为了更好地理解负载电容的作用,我们可以从IC芯片的工作原理开始说明。
当一个信号从输入端进入芯片内部时,它需要经过一系列的逻辑电路进行处理和操作。
这些逻辑电路的输出信号将通过后端金属互连线传输到芯片的输出端。
然而,由于金属线路本身的电容特性,信号在传输过程中会受到一定的延迟。
负载电容的存在进一步增加了信号传输的延迟。
当信号到达金属线路的末端时,它需要克服负载电容的阻力才能到达输出端。
这种阻力会导致信号的传输速度减慢,从而影响整个IC芯片的工作效率。
此外,负载电容还会消耗额外的能量,增加系统的功耗。
为了减少负载电容对信号传输的影响,设计工程师通常会采取一系列措施。
首先,他们会优化金属线路的布局和设计,以减少电容的大小。
其次,他们会选择合适的金属材料和层次结构,以降低电容的数值。
最后,他们会使用适当的电源设计和信号调节技术,以提高信号的传输速度和质量。
然而,降低负载电容并不是一项容易的任务。
在IC设计中,各种因素都会对负载电容产生影响。
例如,金属线路的长度、宽度和厚度都会影响负载电容的数值。
此外,芯片内部的电路结构和布局也会对负载电容产生影响。
因此,设计工程师需要综合考虑各种因素,并进行精确的计算和模拟,以优化负载电容的性能。
总的来说,负载电容在数字IC后端设计中具有重要的地位。
通过合理的设计和优化,可以降低负载电容对信号传输的影响,提高IC芯片的工作效率和性能。
设计工程师需要充分理解负载电容的特性和影响因素,并采取相应的措施来优化设计。
只有这样,才能实现数字IC后端金属互连线的高质量和高性能。

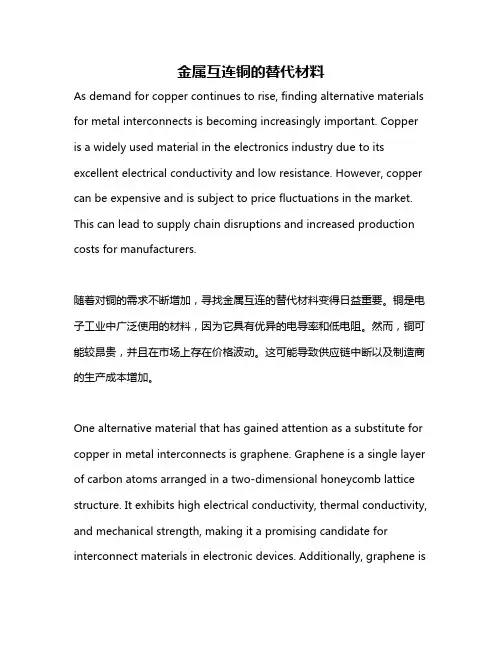

金属互连铜的替代材料As demand for copper continues to rise, finding alternative materials for metal interconnects is becoming increasingly important. Copper is a widely used material in the electronics industry due to its excellent electrical conductivity and low resistance. However, copper can be expensive and is subject to price fluctuations in the market. This can lead to supply chain disruptions and increased production costs for manufacturers.随着对铜的需求不断增加,寻找金属互连的替代材料变得日益重要。
铜是电子工业中广泛使用的材料,因为它具有优异的电导率和低电阻。
然而,铜可能较昂贵,并且在市场上存在价格波动。
这可能导致供应链中断以及制造商的生产成本增加。
One alternative material that has gained attention as a substitute for copper in metal interconnects is graphene. Graphene is a single layer of carbon atoms arranged in a two-dimensional honeycomb lattice structure. It exhibits high electrical conductivity, thermal conductivity, and mechanical strength, making it a promising candidate for interconnect materials in electronic devices. Additionally, graphene islightweight and flexible, which can offer design flexibility for manufacturers.作为金属互连铜的替代材料,引起关注的一个选择是石墨烯。

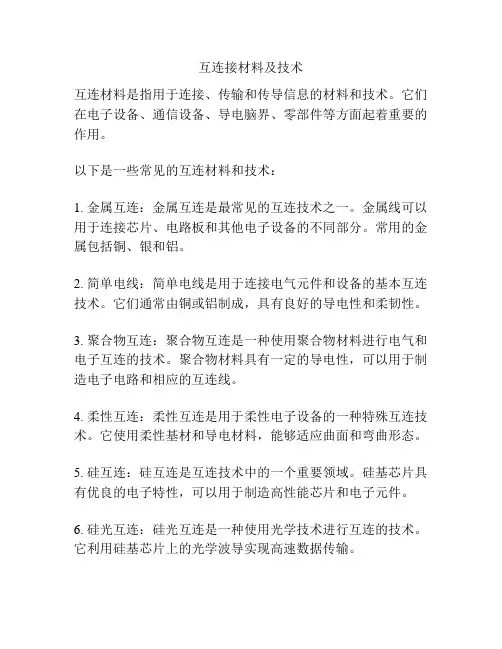

互连接材料及技术
互连材料是指用于连接、传输和传导信息的材料和技术。
它们在电子设备、通信设备、导电脑界、零部件等方面起着重要的作用。
以下是一些常见的互连材料和技术:
1. 金属互连:金属互连是最常见的互连技术之一。
金属线可以用于连接芯片、电路板和其他电子设备的不同部分。
常用的金属包括铜、银和铝。
2. 简单电线:简单电线是用于连接电气元件和设备的基本互连技术。
它们通常由铜或铝制成,具有良好的导电性和柔韧性。
3. 聚合物互连:聚合物互连是一种使用聚合物材料进行电气和电子互连的技术。
聚合物材料具有一定的导电性,可以用于制造电子电路和相应的互连线。
4. 柔性互连:柔性互连是用于柔性电子设备的一种特殊互连技术。
它使用柔性基材和导电材料,能够适应曲面和弯曲形态。
5. 硅互连:硅互连是互连技术中的一个重要领域。
硅基芯片具有优良的电子特性,可以用于制造高性能芯片和电子元件。
6. 硅光互连:硅光互连是一种使用光学技术进行互连的技术。
它利用硅基芯片上的光学波导实现高速数据传输。
7. 焊接:焊接是一种将两个物体连接在一起的常用互连技术。
它适用于金属、塑料和其他材料的连接。
8. 粘接:粘接是一种使用胶水、粘合剂或胶带将两个物体粘合在一起的互连技术。
它通常用于连接非金属材料,如塑料和玻璃。
以上只是互连材料和技术的一些示例,随着技术的不断发展,还会涌现出更多新的互连材料和技术。

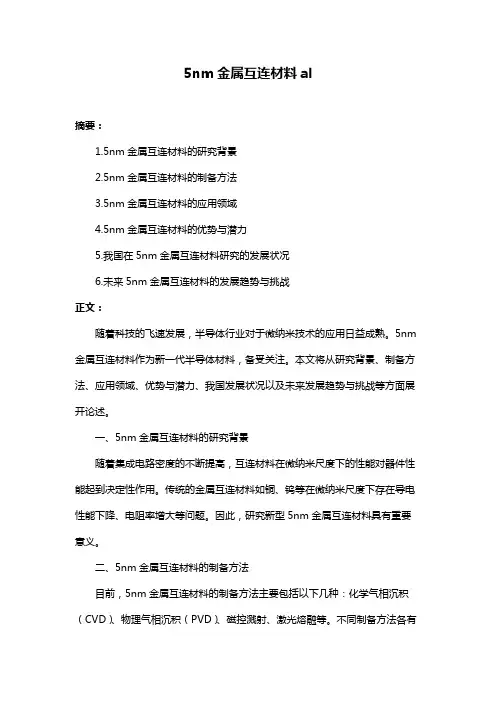

5nm金属互连材料al摘要:1.5nm金属互连材料的研究背景2.5nm金属互连材料的制备方法3.5nm金属互连材料的应用领域4.5nm金属互连材料的优势与潜力5.我国在5nm金属互连材料研究的发展状况6.未来5nm金属互连材料的发展趋势与挑战正文:随着科技的飞速发展,半导体行业对于微纳米技术的应用日益成熟。
5nm 金属互连材料作为新一代半导体材料,备受关注。
本文将从研究背景、制备方法、应用领域、优势与潜力、我国发展状况以及未来发展趋势与挑战等方面展开论述。
一、5nm金属互连材料的研究背景随着集成电路密度的不断提高,互连材料在微纳米尺度下的性能对器件性能起到决定性作用。
传统的金属互连材料如铜、钨等在微纳米尺度下存在导电性能下降、电阻率增大等问题。
因此,研究新型5nm金属互连材料具有重要意义。
二、5nm金属互连材料的制备方法目前,5nm金属互连材料的制备方法主要包括以下几种:化学气相沉积(CVD)、物理气相沉积(PVD)、磁控溅射、激光熔融等。
不同制备方法各有优缺点,如CVD方法具有较好的膜厚均匀性、界面清晰度,但成本较高;PVD方法具有较低的成本,但膜厚均匀性和界面清晰度相对较差。
三、5nm金属互连材料的应用领域5nm金属互连材料可广泛应用于半导体器件、光电子器件、微电子器件等领域。
在5G通信、高性能计算机、人工智能、物联网等新兴科技领域,对5nm金属互连材料的需求尤为迫切。
四、5nm金属互连材料的优势与潜力5nm金属互连材料具有以下优势:1.优异的导电性能:5nm金属互连材料具有较低的电阻率,可提高器件的工作速度和性能;2.良好的界面性能:5nm金属互连材料与半导体材料、绝缘材料等具有良好的界面匹配性,有利于提高器件的可靠性和稳定性;3.抗电磁干扰性能:5nm金属互连材料具有较高的抗电磁干扰性能,有助于减小电磁干扰对器件性能的影响。
五、我国在5nm金属互连材料研究的发展状况近年来,我国在5nm金属互连材料研究方面取得了显著成果。
金属互连Metal Interconnection
马菲
⏹1.集成电路对金属化材料特性的要求⏹2.铝在集成电路制造中的应用
⏹3.铜在集成电路制造中的应用
⏹金属互连的作用
1.将有源器件按照设计的要求联结起来形成一个完整的电
路和系统
2.提供与外电源相连接的接点
⏹金属互连不仅占去了相当芯片的面积,还往往是限制电流速度的主要矛盾之所在
1.集成电路对金属化材料特性的要求
对应用在硅集成电路中的金属材料的基本要求:
1. 与n,p硅或多晶硅能形成低阻的欧姆接触;
2. 抗电迁移性能要好;
3. 与绝缘体要有良好的附着性;
4. 耐腐蚀;
5. 易于淀积和刻蚀;
6. 易于键合,而且键合点能长期稳定工作;
7. 层间的绝缘性要好,不发生相互渗透和扩散。
(电学特性)
(化学特性)
(热力学特性)
⏹2.1 Al/Si接触中的几个物理现象⏹2.2 Al/Si接触中的尖楔现象
⏹2.3 Al/Si接触的改进
Al 的优点:
1.电阻率低
2.与n 、p 硅或者多晶硅能形成低的欧姆接触
3.与硅有良好的附着性
4.易于淀积和刻蚀
因此成为最常用的互连材料
2.7Al cm
ρμ=Ω•6210R cm
-=Ω•
2.1 Al/Si 接触中的几个物理现象
2.1.1 Al 与SiO 2的反应。
Al 容易与SiO 2反应,其反应式为:
作用:1.Al 可以“吃”掉Si 表面的SiO 2,降低接触电阻
2.改善Al 引线与下面SiO 2的粘附性
223
3432SiO Al Si Al O +→+
2.1 Al/Si接触中的几个物理现象
2.1.2 Al-Si相图
Al在Si中的溶解度低,
但Si在Al中的溶解度高
例如:在400°C时,
重量溶解度为0.25,
在450 °C时,
重量溶解度为0.5,
在500 °C时,
重量溶解度为0.8。
2.1 Al/Si 接触中的几个物理现象
2.1.3 Si 在Al 中的扩散系数
退火时间为ta ,Si 原子的扩散距离L Si 为:
例如: t a =30min 时,L Si =55um(500°C)
L Si =38um(450°C)
L Si =25um(400°C)
()
12
si a L Dt =
2.2 Al/Si接触中的尖楔现象
尖楔现象:Si在与Al接触的孔内并不是均匀消耗的,往往是在几个点上消耗Si,这样Al就会在这几个接触点像尖钉一样楔进Si的衬底中,从而使P-N结失效。
Al/Si接触中的尖楔现象
Al/Si 接触中的尖楔现象
Si Al
n n S d w Dt V ⋅⋅⋅=)(2
影响尖楔现象的因素:
1.Al-Si界面的氧化层厚度
薄氧化层(尖楔较浅)
厚氧化层(尖楔较深)
2.衬底晶向
<111>:横向扩展
<100>:垂直扩展,pn结短路
(尖楔现象严重)
2.3 Al-Si接触的改进
2.3.1 Al-Si合金金属化引线
2.3.2 铝掺杂多晶硅双层金属结构
2.3.3 铝-阻挡层结构
2.3.1 Al-Si合金金属化引线
用Al-Si合金代替纯铝作为接触和互连材料。
优点:可消弱尖楔现象
缺点:引起了新的问题——硅的分凝问题
分凝问题:Al中的Si,在较高的退火温度下溶解,
在冷却过程中,从Al中析出。
未溶解的硅形成一个个硅的单晶结瘤。
欧姆接触电阻变大,引线键合困难。
2.3.2 铝-掺杂多晶硅双层金属化结构(磷、砷)
在淀积铝膜之前先淀积一层重P(As)掺杂多晶硅优点:(1)提供溶解于铝中的所需的硅原子,抑制
了铝的尖楔现象。
(2)重磷掺杂多晶硅的存在,使p-n结问题得
到改善。
成功的用于nMOS工艺中
2.3.3 铝-阻挡层结构
在铝与硅之间淀积一层薄金属,代替重磷掺杂多晶硅,称薄层为阻挡层。
阻挡层材料:TiN、TaN、WN。
⏹3.1 Cu的材料特性
⏹3.2 Cu互连材料的工艺介绍⏹3.3 金属Cu的淀积技术
3.1 Cu 的材料特性
互连引线的RC 常数:
其中:所以RC 常数可表示为:
()
()
m l R t ρω=2
m ax
l RC t t ρε=()
ax
l C t εω=
3.1 Cu的材料特性
Cu代替Al的优点:
(1)低电阻率(低35%);
(2)抗电迁移能力好(高2个数量级);(3)功耗低;
(4)制造成本低(减少了20%--30%的工序)。
⏹3.2 Cu互连材料的工艺介绍
⏹3.2.1 镶嵌工艺
⏹3.2.2 Cu互连的工艺流程
3.2.1 镶嵌工艺
原因:铜不能产生易挥发的物质,难刻蚀单镶嵌工艺:
特点:通孔的互连材料与互连沟槽可以不一样
3.2.1 镶嵌工艺
双镶嵌工艺:
特点:互连沟槽和通孔同时填充,且为同一种金属材料
⏹3.2.2 Cu互连的工艺流程①刻蚀停止层Si3N4
作用:腐蚀布线沟槽时,
起腐蚀阻挡层作用,
获得较均匀的刻蚀深度。
②低k介质材料
介电常数<SiO2(3.5)
作用:降低寄生电容,减小互连
延迟时间,提高集成电路
速度。
⏹3.2.2 Cu互连的工艺流程
阻挡层:TiN、Ta、TaN ⑩
作用:防止Cu扩散,改善Cu
的粘附性。
Cu的籽晶层
作用:满足电镀的需要
3.2.2 Cu互连的工艺流程
3.3 金属铜的淀积技术
电镀:台阶覆盖性好、淀积速率高
CVD:可靠性比电镀差,较易形成空洞。
PVD(溅射):可靠性低,易形成空洞,引起互连引线失效。
电镀是淀积Cu工艺中普遍采用的方法
3.3 金属铜的淀积技术
电镀时完成铜互连线的主要工艺
谢谢!。
